사용 설명서 / 取扱説明書 /JP TW ES IT LITTORA 200 OD STONE 8 - OD SAT 5 - OD SUB 12

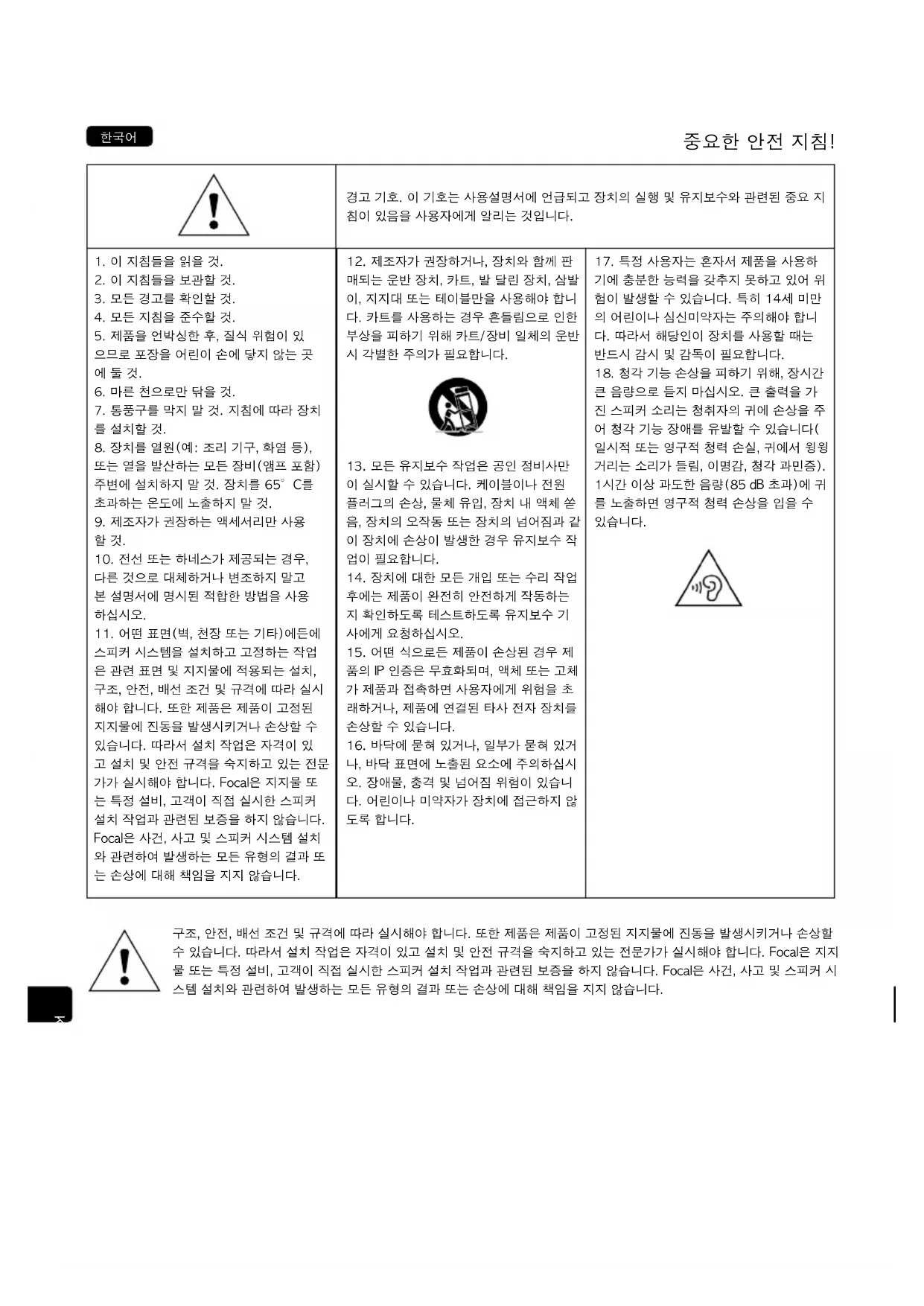

경고 기호. 이 기호는 사용설명서에 언급되고 장치의 실행 및 유지보수와 관련된 중요 지 침이 있음을 사용자에게 알리는 것입니다.

5. 제품을 언박싱한 후, 질식 위험이 있

으므로 포장을 어린이 손에 닿지 않는 곳

7. 통풍구를 막지 말 것. 지침에 따라 장치

8. 장치를 열원(예: 조리 기구, 화염 등),

또는 열을 발산하는 모든 장비(앰프 포함) 주변에 설치하지 말 것. 장치를 65°C를 초과하는 온도에 노출하지 말 것.

9. 제조자가 권장하는 액세서리만 사용

10. 전선 또는 하네스가 제공되는 경우,

다른 것으로 대체하거나 변조하지 말고 본 설명서에 명시된 적합한 방법을 사용

11. 어떤 표면(벽, 천장 또는 기타)에든에

스피커 시스템을 설치하고 고정하는 작업 은 관련 표면 및 지지물에 적용되는 설치, 구조, 안전, 배선 조건 및 규격에 따라 실시 해야 합니다. 또한 제품은 제품이 고정된 지지물에 진동을 발생시키거나 손상할 수 있습니다. 따라서 설치 작업은 자격이 있 고 설치 및 안전 규격을 숙지하고 있는 전문 가가 실시해야 합니다. Focal은 지지물 또 는 특정 설비, 고객이 직접 실시한 스피커 설치 작업과 관련된 보증을 하지 않습니다. Focal은 사건, 사고 및 스피커 시스템 설치 와 관련하여 발생하는 모든 유형의 결과 또 는 손상에 대해 책임을 지지 않습니다.

12. 제조자가 권장하거나, 장치와 함께 판

매되는 운반 장치, 카트, 발 달린 장치, 삼발 이, 지지대 또는 테이블만을 사용해야 합니 다. 카트를 사용하는 경우 흔들림으로 인한 부상을 피하기 위해 카트/장비 일체의 운반 시 각별한 주의가 필요합니다.

13. 모든 유지보수 작업은 공인 정비사만

이 실시할 수 있습니다. 케이블이나 전원 플러그의 손상, 물체 유입, 장치 내 액체 쏟 음, 장치의 오작동 또는 장치의 넘어짐과 같 이 장치에 손상이 발생한 경우 유지보수 작

14. 장치에 대한 모든 개입 또는 수리 작업

후에는 제품이 완전히 안전하게 작동하는 지 확인하도록 테스트하도록 유지보수 기 사에게 요청하십시오.

15. 어떤 식으로든 제품이 손상된 경우 제

품의 IP 인증은 무효화되며, 액체 또는 고체 가 제품과 접촉하면 사용자에게 위험을 초 래하거나, 제품에 연결된 타사 전자 장치를 손상할 수 있습니다.

16. 바닥에 묻혀 있거나, 일부가 묻혀 있거

나, 바닥 표면에 노출된 요소에 주의하십시 오. 장애물, 충격 및 넘어짐 위험이 있습니 다. 어린이나 미약자가 장치에 접근하지 않

17. 특정 사용자는 혼자서 제품을 사용하

기에 충분한 능력을 갖추지 못하고 있어 위 험이 발생할 수 있습니다. 특히 14세 미만 의 어린이나 심신미약자는 주의해야 합니 다. 따라서 해당인이 장치를 사용할 때는 반드시 감시 및 감독이 필요합니다.

18. 청각 기능 손상을 피하기 위해, 장시간

큰 음량으로 듣지 마십시오. 큰 출력을 가 진 스피커 소리는 청취자의 귀에 손상을 주 어 청각 기능 장애를 유발할 수 있습니다( 일시적 또는 영구적 청력 손실, 귀에서 윙윙 거리는 소리가 들림, 이명감, 청각 과민증). 1시간 이상 과도한 음량(85 dB 초과)에 귀 를 노출하면 영구적 청력 손상을 입을 수

구조, 안전, 배선 조건 및 규격에 따라 실시해야 합니다. 또한 제품은 제품이 고정된 지지물에 진동을 발생시키거나 손상할 수 있습니다. 따라서 설치 작업은 자격이 있고 설치 및 안전 규격을 숙지하고 있는 전문가가 실시해야 합니다. Focal은 지지 물 또는 특정 설비, 고객이 직접 실시한 스피커 설치 작업과 관련된 보증을 하지 않습니다. Focal은 사건, 사고 및 스피커 시 스템 설치와 관련하여 발생하는 모든 유형의 결과 또는 손상에 대해 책임을 지지 않습니다.KO

Focal-JMlab 보증서 인증을 위해, 이제 제품을 온라인 등록할 수 있습니다: www.focal.com/garantie Focal 제품을 구입해주셔서 감사합니다. 혁신과 전통, 탁월한 품질과 즐거움을 핵심 가치로 삼고 있는 Focal의 세계에 오신 것을 환영합니다. Focal은 순수하고 충실하며 풍부한 사운드를 제공하기 위해 최선을 다하고 있습니다. 제품의 모든 성능을 활용할 수 있도록 본 책자의 지침을 읽고 나중에 참고할 수 있도록 잘 보관해 두실 것을 권장합니다. 개선 목적으로, 또는 법률 또는 규제 변화를 고려하여 FOCAL-JMLab은 사전 고지 없이 제품의 기술 사양을 수정할 권한을 보유합니다. 이 경우 제시된 이미지는 설명을 위한 참고용으로, 판매되는 제품의 느낌을 보여주기 위한 것입니다.

• 안전 지침 및 보증 조건 1개 OD SAT 5 (그림 2)

• 안전 지침 및 보증 조건 1개 OD SUB 12 (그림 3)

• 실외에 완벽하게 어울리는 현대적이고 우아한 디자인

• Iris IP 멤브레인이 장착된 8" 우퍼 및 알루미늄 M자형 역돔 1" 트위터

• 완전한 시스템 구성을 위해 OD SAT 5 및 OD SUB 12와 호환 가능 OD SAT 5

• Iris IP 멤브레인이 장착된 5" 우퍼 및 알루미늄 M자형 역돔 1" 트위터

• 베이스를 강화하기 위해 OD SUB 12와 호환 가능 OD SUB 12

• Iris IP 멤브레인이 장착된 12"

STONE 8 및 OD SAT 5와 호환 가능KO

스피커 시스템과 스피커를 훼손할 수 있는 것은 앰프 출력이 과도할 때가 아니라, 출력이 충분하지 못할 때입니다. 실제로 음량을 너무 높이면 앰프가 포화되어 트위터를 파괴할 위험이 있는 불요 신호가 발생합니다. Littora 스피커 시스템의 동적용량과 선명도는 연결된 앰프의 장점과 단점을 확인할 수 있을 정도로 충분히 상승시킬 수 있습니다. 대리점이 고객의 취향과 예산에 맞춰 적당한 앰프를 선택하도록 도와드릴 것입니다. 70 V/100 V 앰프 구성 내: Littora 제품의 과부하 또는 손상을 예방하기 위해 설비 총 출력에 비해 20% 더 큰 출력을 내는 앰프를 사용할 것을 권장합니다. 대리점이 고객의 취향과 예산에 맞춰 적당한 앰프를 선택하도록 도와드릴 것입니다. 70V/100 V 변압기와 연결하여 최대 출력으로 앰프를 사용할 경우 위험한 전압이 발생할 수 있습니다. 조작 전에는 감전을 방지하기 위해 항상 앰프 및 변압기의 전원을 분리해야 합니다. 각 Littora 200 스피커를 올바르게 연결할 수 있도록 앰프의 권장사항 및 지침/구성을 준수하십시오.

실외 설치 및 필요한 길이에 적합한 고품질 케이블을 선택하십시오. 대리점에서 문의할 수 있습니다. 스피커 시스템의 배치

스피커는 청취 구역을 가장 잘 커버하기 위해 균등하게 일자형으로 또는 아치형으로 배치해야 합니다. 청취 구역이 2~6m일 경우 두 스피커의 간격은 2m이어야 합니다(그림 14). 그럼에도 설비 조건에 따라 이상적인 간격을 찾기 위해 거리를 조절할 수 있습니다. OD SUB 12 최적의 방식으로 청취 구역에서 출력을 경험하려면 OD SUB 12를 물이 고인 곳(연못, 수영장, 물 웅덩이 등)을 피하여 설치 중심으로부터 가장 가깝게 배치하십시오. 최적의 청취 구역은 서브우퍼 주변 반경 6m에 해당합니다. 베이스를 강화하려면 벽에 근접시킵니다(그림 15).

스피커 시스템을 설치하기 전, 천정/벽면/바닥에서 선택한 배치 위치에 배기관이나, 설치를 방해할 수 있는 케이블 등이 지나가지 않아야 합니다. 이 제품들은 수분과 먼지에 대한 높은 저항성으로 IP55 인증을 받은 제품들입니다. 수명을 보존하기 위해서 제품이 지속적인 물의 흐름에 노출되지 않도록 하고, 결코 침수시켜서는 안 됩니다. 심한 악천후가 발생한 후에는 수시간 동안 기다렸다가 설비 전원을 켤 것을 권장 드립니다. 이렇게 하면 자연적 건조에 의해 공칭 오디오 기능이 복구됩니다. OD STONE 8 OD STONE 8은 설계 특성상 장착하지 않고도 어떤 표면에든 배치할 수 있습니다. 그냥 배치하거나 베이스에 있는 후크 버클을 이용하여 고정할 수 있습니다.KO

OD SAT 5 (그림 7) 제품을 걸기 전에는 지지대가 충분히 견고하고 완벽한 상태에 있는지, 그리고 오랜 시간이 지나도 버틸 수 있도록 잘 부착되어 있는지 확인합니다. 벽 지지대(E)의 고정을 위해서는 전문가에게 도움을 요청하고, 소재에 적합한 나사 및 장부촉만을 사용하십시오. 스피커를 장착하려면, 소재에 적합한 나사를 이용하여 지지대를 견고하게 고정합니다. 보다 깔끔한 설치를 위해서는 중앙 구멍과 베이스에 있는 홈으로 케이블을 통과시킵니다(그림 16). 연결과 스피커로의 접근을 쉽게 할 수 있도록 케이블의 약 30cm 정도를 남겨두는 것이 좋습니다. 다음으로 스피커 장치를 청취 구역 방향으로 향하게 하고 잠금 나사로 마디를 단단히 조입니다(그림 8).

OD SAT 5 (그림 9) 바닥 설치는 흙 또는 모래 바닥에만 가능합니다. 금속, 목재 또는 콘크리트로 된 단단한 바닥에는 설치하지 않습니다. 제공된 말뚝(F)을 지면으로부터 약 4~5cm 가량 들어가도록 손으로 꽂습니다. 다음으로 취급공구를 이용하여 끝부분 멈춤쇠만 남도록 말뚝을 박습니다. 보다 깔끔한 설치를 위해서는 중앙 구멍과 말뚝의 베이스에 있는 구멍으로 케이블을 통과시킵니다. 연결과 스피커로의 접근을 쉽게 할 수 있도록 케이블의 약 30cm 정도를 남겨두는 것이 좋습니다. 말뚝은 깊이가 낮은 땅에 설치하기 위해 분할할 수 있습니다. 이를 위해 쉽게 절단할 수 있도록 10 cm 및 20 cm로 홈이 나 있습니다. 주의: 절단시 말뚝 부분이 튀어오를 수 있어 부상 위험이 있습니다. 다음으로 스피커 장치를 청취 구역 방향으로 향하게 하고 잠금 나사로 마디를 단단히 조입니다(그림 8). OD SUB 12 최적의 방식으로 청취 구역에서 출력을 경험하려면 OD SUB 12를 물이 고인 곳(연못, 수영장, 물 웅덩이 등)을 피하여 설치 중심으로부터 가장 가깝게 배치하십시오. 베이스를 강화하기 위해 OD SUB 12를 벽에 근접시킬 수 있습니다(그림 15). 330 x 880 x 380 mm의 구멍을 내서 서브우퍼 장착을 준비합니다(그림 10). 배치 (그림 10 및 11) : 서브우퍼 기능을 최대로 활용하려면 바닥과 제품 외부 사이에 최소 7cm의 간격을 두어야 합니다. 배치시 회전시켜 적절히 포트의 높이를 조절하십시오. 다음으로 몸체를 흙으로 약 2cm 덮습니다. 주의: 이 제품은 몸체를 매식하는 방법으로만 사용할 수 있습니다.

5 스트랜드 케이블이 장착된 OD STONE 8은 70/100 V (그림 5) 또는 8

(그림 4) 앰프에 적합합니다. 앰프를 함께 사용하려면 제공된 밀봉 케이블 글랜드를 이용하여 적절히 연결합니다(B). 신호가 교란되는 경우를 방지하기 위해, 적절한 재료로 사용하지 않는 스트랜드를 절연합니다. OD SAT 5 OD SAT 5의 출력은 뒷면에 숨겨져 있는 스위치를 이용하여 조절합니다. 이 스위치에 접근하려면 위성용 포트 뒤에 있는 나사를 제거합니다(그림 6). 각 위치에서 두 개의 값을 선택할 수 있습니다. 스피커에서 낼 수 있는 출력을 결정하는 것은 스피커에 연결된 앰프

빨간색 회색 아무 색도 아님 70/100 V 파란색 노란색 빨간색 및 녹색KO

예: 20 W/40 W 위치에서 70 V 앰프는 20의 출력을, 100 V 앰프는 40 W의 출력을 냅니다.

하이파이 앰프 전용 위치. 5 W/100 W, 10 W/20 W, 20 W/40 W et 40 W/Θ 이 위치들에서 70 V 또는 100 V 앰프를 사용할 수 있습니다.

이 위치는 70 V 앰프 전용입니다. 100 V 앰프를 사용하면 스피커 및 앰프를 손상할 수 있습니다. OFF 기본 위치. 어떤 연결도 활성화되어 있지 않습니다. OD SUB 12

5 스트랜드 케이블이 장착된 OD SUB 12는 70/100 V (그림 13) 또는 8

(그림 12) 앰프에 적합합니다. 앰프를 함께 사용하려면 제공된 밀봉 케이블 글랜드를 이용하여 적절히 연결합니다(B). 신호가 교란되는 경우를 방지하기 위해, 적절한 재료로 사용하지 않는 스트랜드를 절연합니다.

Littora 라인의 스피커 시스템 내 사용되는 스피커는 복잡한 기계 요소들입니다. 따라서, 가능성을 최대한 발휘하고, 사용자의 환경 내 온도와 습도 조건에 적응하기 위해서는 적응 기간이 필요합니다. 이 에이징 기간은 실제 조건에 따라 달라지며 몇 주 연장될 수도 있습니다. 이 작업을 가속화하려면 연속 20시간 가량 중음 영역에서 스피커 시스템을 작동시키는 것이 좋습니다. 스피커 시스템의 특성이 안정화되면, Littora 스피커 시스템의 성능을 모두 즐기실 수

모든 Focal 스피커들의 개런티 보장은 고객 국가의 지정Focal공식 대리사가 작성한 개런티의 내용에 따라 보 장됩니다. 공식 대리사 는 고객에게 개런티 조건의 세부내용을 제공해야 합니다. 개런티는 제품 구입 국가의 현 행 법적 허용 개 런티 보장에 따라 보장됩니다. 8 Ώ

빨간색 회색 아무 색도 아님 70/100 V 파란색 노란색 빨간색 및 녹색JP
