사용 설명서 SUB 12 FOCAL

• 温度条件 运行状态：5-35°C 存储条件：0-50°C한국어 전기적 위험 기호. 이 기호는 전기 감전 위험으로 판단하기에 충분한 정도의 고전압이 기기 내에 있음을 사용자에게

경고: 감전 위험을 예방하기 위해, 장치로부터 커버(또는 뒷면)를 제거하지 마십시오. 이 장치에는 사용자가 정비할 수 있는 부품이 없습니다. 유지보수나 수리를 위해서는 유자격 전문가에게 문의하십시오. 경고 기호. 이 기호는 사용 설명서에 언급되어 있으며, 기기의 취급, 자동, 유지관리와 관련된 중요한 지침이 있음을 경고합니다.

6. 청소시 마른 천만 사용하십시오.

7. 통풍구를 막지 마십시오. 제조자

8. 라디에이터, 열 조절장치, 난로

또는 열을 발생시키는 기타 장치 (앰프 포함)와 같은 열원 근처에

맞게 사용하십시오(일반). 극성 플러그에는 한 쪽이 다른 쪽보다 더 넓은 2개의 날이 있습니다. 넓은 날은 안전을 위한 것입니다. 제공된 플러그가 콘센트에 맞지 않으면 전기 기술자에게 연락하여 오래된 콘센트를 교체하시기 바랍니다.

않도록 보호하되, 특히 플러그, 콘센트, 그리고 장치에서 전원 코드가 빠져나오는 지점에 주의합니다.

11. 제조업체가 지정한 어태치먼트/

함께 판매되는 카트, 스탠드, 삼발이, 브래킷 또는 테이블만을 함께 사용하십시오. 카트를 사용하는 경우, 카트에 담은 장치를 움직일 때 뒤집어지지 않도록 주의하십시오.

사용하지 않는 동안에는 이 장치의 플러그를 뽑아두십시오.

14. 모든 정비는 유자격 정비사만이

실시할 수 있습니다. 장치가 어떤 방식(전원 코드나 플러그가 손상됨, 액체가 누출되거나 장치에 물체가 떨어짐, 장치가 비나 습기에 노출됨, 정상적으로 작동하지 않음, 장치를 떨어뜨림 등)으로든 손상된 경우,

15. 이 제품을 기기에 표시되어 있는

전원 유형에만 연결하십시오. 제품 또는 전기 설비에 요구되는 전원 유형을 정확히 모르겠다면, 설치자 또는 전기 공급자에게 물어보십시오. 배터리나 기타 전원을 이용하여 사용하도록 되어 있는 장치의 경우는 사용자설명서를 참조하십시오.

16. 이 제품은 Class 1 장비입니다.

접지 연결부가 있는 제공된 주전원 플러그를 이용하여 장치 전원을 연결하십시오. 이 장치는 접지된 주전원 소켓에 연결해야 합니다.

17. 전원 플러그 또는 장비 커플러를

단로 장치로 사용할 경우 단로 장치를 즉시 작동할 수 있는 상태로 유지해야 합니다. 기기를 전원에서 분리하려면 전원 콘센트에서 전원 플러그를

18. 벽 콘센트, 연장 리드 또는 멀티

콘센트에 과부하를 주지 마십시오. 화재 또는 감전이 발생할 수 있습니다. 각 설비 구성요소의 최대 허용 전력을 초과하지 않도록 합니다.

줄이기 위해, 장치를 물, 비 또는 습기에 노출하지 마십시오. 또한 물이 떨어지거나 튀는 곳에 기기를 놓거나 꽃병 등 액체가 담긴 물건을 기기 위에 올려 놓으면 안 됩니다.

물체도 삽입해서는 안 됩니다. 이런 물체가 고압 구성품에 접촉하거나 단락시킴으로써 화재나 감전을 초래할 수 있습니다.

21. 기기를 사용할 때, 주변 온도는

23. 이 장치를 2,000m 이상의

기기를 운반한 경우, 전원 케이블을 연결하기 전에 결로가 발생하지 않았는지 확인하십시오.

27. 장비를 벽 또는 천장(제조사에서

28. 이 제품에는 날카로운 모서리가

마십시오. 기기를 여는 것은 위험할 수 있습니다. 기기에 대한 모든 작업은 유자격 전문가에게

제조사가 지정한 구성품 또는 원래 제품과 동일한 기술적 특징을 지닌 구성품만을 사용하십시오 비규격 구성품을 이용할 경우 화재, 감전 또는 기타 위험이 발생할 수

31. 장치에 대해 유지관리 또는 수리

작업을 수행한 후에는, 제품이 안전하게 작동하는지 검사하십시오.

32. 음원의 음량을 최소로 두고 나서

제품을 연결하고 음량을 올리십시오. 제품 구성이 끝난 후에 적당하고 듣기 편안한 정도까지 음량을 서서히

33. 청력 손상을 피하기 위해 장시간

높은 음량으로 라우드스피커를 듣지 마십시오. 과도한 음량으로 라우드스피커의 소리를 들을 경우 사용자의 청력을 손상하여 청력 문제 (일시적 멍멍함, 귓속이 울림, 이명, 청각과민)를 야기할 수 있습니다. 여러 시간 동안 85dB SPL-LAeq보다 높은 음량에 귀를 노출할 경우 회복 불가능한 청력 손상이 올 수 있습니다.

34. 포장에서 제품을 꺼낸 후에는,

포장을 어린이의 손이 닿지 않는 곳에 두십시오. 어린이가 가지고 놀 경우 질식 위험이 있습니다.

35. 일부 사용자는 스스로는 위험 없이

제품을 사용할 충분한 능력이 없을 수 있습니다. 특히 14세 미만의 어린이 또는 특정 유형의 장애를 가진 사람은 기기 사용시 감독을 받거나 보호자의

중요한 안전 지침!173 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

ENEL1262 - ELECTRONIQUE COMPLETE ST6 TWIN6 - SRDOS-201103/2 1 COLOR PRINTING:PANTONE P877CLine thickness (frame only):0.40mm(+/-0.05)

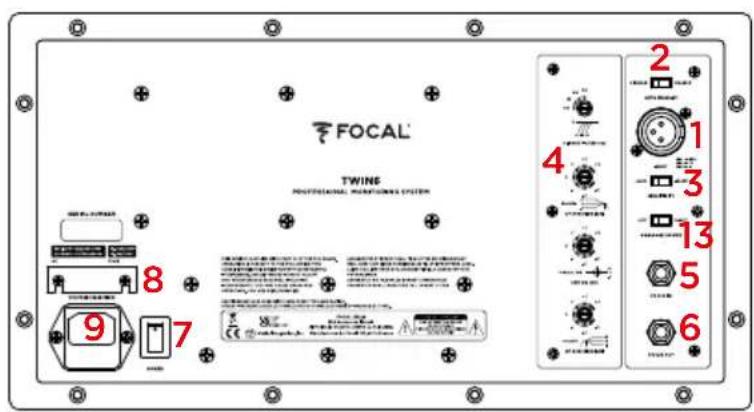

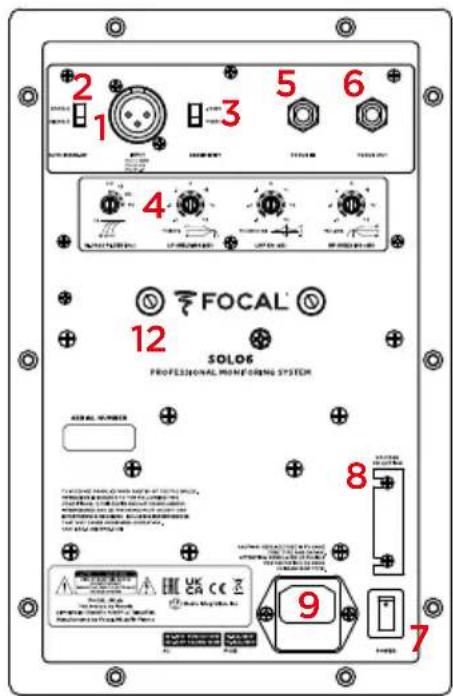

1. 오디오 신호 입력 커넥터2. 자동 대기 모드 스위치3. 입력 감도 스위치4. 필터 컨트롤

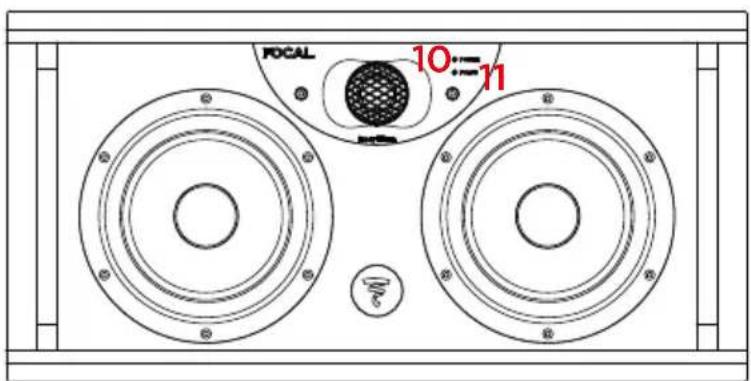

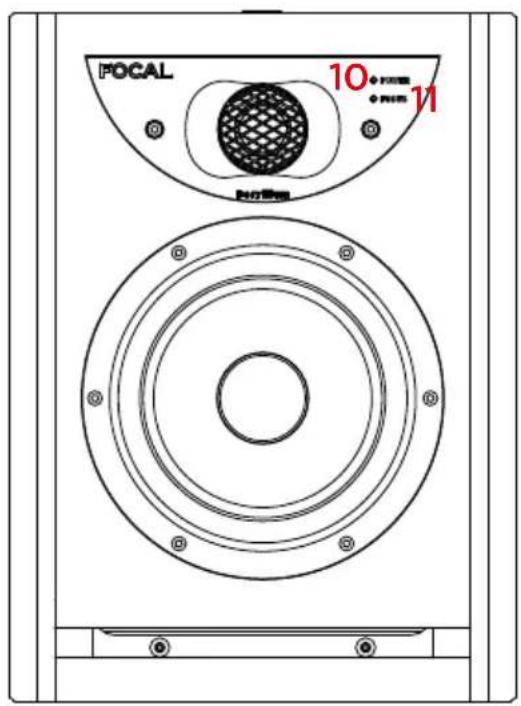

5. Focus 모드 입력6. Focus 모드 출력7. 전원 스위치 - 꺼짐/켜짐8. 전압 선택기9. 퓨즈 홀더/전원 플러그10. 켜짐/꺼짐 모드 표시등LED POWER :- 켜짐(녹색 지속)- 대기(빨간색 지속)- 보호(빨간색 깜빡임)11. Focus 모드 표시등LED FOCUS :- 켜짐(녹색 지속)12. 벽체 고정을 위한 인서트13. 미드레인지 라우드스피커 선택용

ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

위치 A 좌 / 우위치 C 위치 B 좌 / 우위치 C

위치 A 좌 / 우위치 C 위치 B 좌 / 우 SUB 6

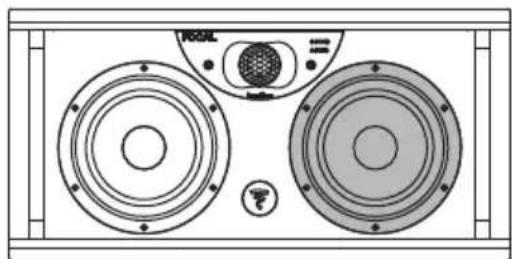

TWIN 6 SOLO 6 Midrange좌측 (left) 에서 스위치로 중음역을 재생하기위해 선택된 라우드스피커우측 (right)에서 스위치로 중음역을 재생하기위해 선택된 라우드스피커 SUB 6

TWIN 6 SOLO 6 Midrange175 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

4. 좌측 신호 입력 및 출력 커넥터

5. 우측 신호 입력 및 출력 커텍터

6. 2.1 Bypass의 리모컨을 위한 6.35 커넥터 잭

7. Focus 모드 입력 및 출력 커텍터

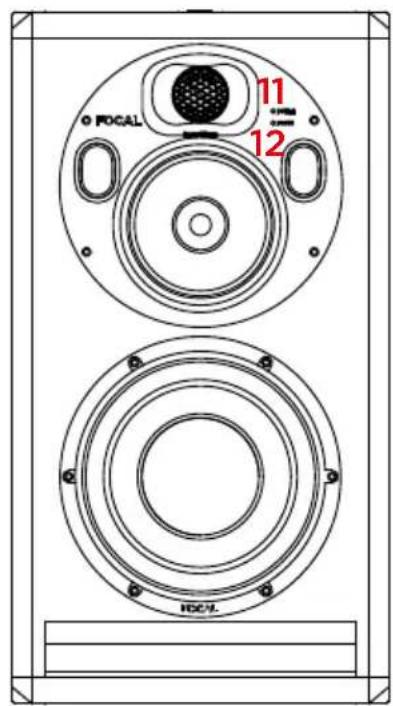

13.켜짐/꺼짐 모드 표시등 LED POWER: - 켜짐(녹색 지속) - 정지(빨간색 지속) - 보호(빨간색 깜빡임)

ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

LED POWER : - 켜짐(녹색 지속) - 대기(빨간색 지속) - 보호(빨간색 깜빡임)

LED FOCUS : - FOCUS 1(녹색 지속) - FOCUS 2(주황색 지속)

ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

O178 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

단방향 초점179 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

개발 목적으로 FOCAL-JMLab은 사전 고지 없이 제품의 기술 사양을 수정할 권한을 보유합니다.

FOCAL-JMLab 보증서 인증을 위해, 여기에서 제품을 등록하세요: www.focal.com/warranty Focal 제품을 구입해주셔서 감사합니다. Focal 모니터링 스피커의 세계에 오신 것을 환영합니다. 혁신과 전통, 탁월한 품질과 즐거움을 핵심 가치로 삼고 있는 Focal은 투명하고, 충실하며, 정밀한 사운드를 제공하기 위해 최선을 다하고 있습니다. 제품의 모든 성능을 활용할 수 있도록 본 책자의 지침을 읽고 나중에 참고할 수 있도록 잘 보관해 두실 것을 권장합니다.

스피커 1개에는 다음과 같은 구성품이 함께 제공됩니다:

• 비닐 주머니에는 설명서(베릴륨 역돔 트위터) 및 돔이 손상되었을 경우 트위터에 부착하기 위한 접착 테입이 들어있습니다. 빠진 품목이 없는지 확인하고, 모든 액세서리를 상자에서 꺼냅니다. 포장을 푸는 동안 제품이 손상되지 않도록 다음 단계를 준수하십시오: 상자 날개를 완전히 엽니다. 측면으로 접습니다. 위쪽 보호장치를 제거합니다. 주의해서 스피커를 제거합니다. 포장에 훼손 징후가 보이는지 확인하십시오. 포장이 손상된 경우에는 운송업체 및 제공업체에 알리십시오. 나중에 사용해야 할 수 있으므로, 포장을 양호한 상태로 보관하는 것이 중요합니다.

제품(특히 5.1 또는 Dolby Atmos® 구성)에서 높은 음압이 발생할 수 있으니 주의하시기 바랍니다. 왜곡이 적고 사용자 피로가 거의 없으므로, 실제 음압을 느끼기 어려울 수도 있습니다. 특정 시간 이상 큰 소리에 노출되면 청각이 영구적으로 손실될 수 있다는 것을

모든 Focal 스피커들의 개런티 보장은 고객 국가의 지정Focal공식 대리사가 작성한 개런티의 내용에 따라 보 장됩니다. 공식 대리사는 고객에게 개런티 조건의 세부내용을 제공해야 합니다. 개런티는 제품 구입 국가의 현 행 법적 허용 개 런티 보장에 따라 보장됩니다.180 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

1. 모든 작동 전, 스피커 시스템과 오디오 소스(콘솔 등)의 전원 스위치가 꺼진 상태이고 스피커 시스템 뒷면에 있는 설정이 위치 0에 있는지

확인하십시오. 감도 스위치를 +4 dBu에 놓으십시오.

2. XLR 입력 단자를 통해 소스로부터 오는 오디오 신호를 스피커 시스템에 연결합니다.

3. 제공된 전원 케이블을 이용하여 스피커를 전원에 연결합니다.

4. 오디오 소스를 켜고 스피커에 연결된 오디오 소스의 출력 수준이 ∞ , 또는 너무 낮은 수준으로 설정되어 있는지 확인하십시오.

5. 스피커 시스템의 전원을 켭니다. 스피커 시스템은 이제 "대기" 모드입니다.

6. 스피커 시스템이 "작동" 모드로 자동 전환되도록 스피커 시스템이 신호를 감지할 때까지 오디오 소스의 레벨을 키웁니다.

스피커 시스템을 켜고 자동 대기 모드를 자동 활성화한 후, 스피커 내 오디오 신호의 감지 회로는 신호 수신 후 몇 초 내에 " 대기" 모드에서 "작동" 모드로 자동 전환됩니다.

7. 녹음이나 믹싱 또는 마스터링 세션이 끝나면 다음의 순서에 따라 장치를 끄는 것이 좋습니다.

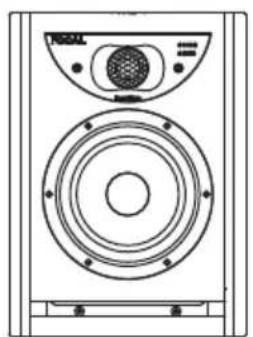

가. 스피커를 끕니다 나. 오디오 소스를 끕니다 Solo6 Solo6 스피커 시스템은 전문가용 액티브 2채널 (2개의 내부 앰프) 프록시미티 컨트롤 스피커 시스템으로, 큰 섹션에 래미너 포트가 적재된 "W" 복합재 샌드위치 멤브레인이 장착된 6.5"(16.5 cm) 중저음 라우드스피커 하나와 순베릴륨 역돔 Focal 트위터 하나로 구성되어 있습니다(그림 A). Twin6 Twin6 스피커 시스템은 전문가용 액티브 2.5채널 (3개의 내부 앰프) 프록시미티 컨트롤 스피커 시스템으로, 큰 섹션에 이중 래미너 포트에 의해 충전되는 "W" 복합재 샌드위치 멤브레인이 장착된 6.5"(16.5 cm) 라우드스피커 두 개와 순베릴륨 역돔 Focal 트위터 하나로 구성되어 있습니다. 6.5 라우드스피커 두 개는 저음을 재생하지만 둘 중 하나(배치를 선택할 수 있음)만이 중간 주파수를 재생합니다( 그림 B). Sub12 Sub12은 전문가용 컨트롤 시스템을 위한 액티브 서브우퍼 입니다. 사용된 변환기는 큰 섹션에 이중 래미너 포트에 의해 충전되는 "W" 복합재 샌드위치 멤브레인이 장착된 13"(33cm) 서브우퍼입니다(그림 F). Sub12를 사용할 수 있습니다: - 베이스 또는 서브 베이스를 더해 스테레오 + 서브우퍼(2.1 또는 2.2) 설치 방식을 위해 사용할 수 있습니다. 이를 위해 Sub12 후방 패널의 연결부를 통해 기존 스테레오 소스(Left In 및 Right In)를 연결할 수 있고, 또한 Sub12에 포함된 '고역 통과' 필터를 통해 처리되었으며 위성 스피커와 연결된 스피커에 전송하기 위한 신호(Left Out 및 Right Out)도 수신할 수 있습니다. - Sub12의 후방 패널에 배치된 특수 LFE 입력 단자를 통해 멀티채널(5.1, 5.2, 6.1 등) 시스템을 사용하기 위한 LFE (Low Frequency Effect) 채널로 사용할 수 있습니다. LFE에서 저역 통과 필터는 더 이상 활성화되지 않습니다. Trio6 Trio6는 전문가용 액티브 3채널 프록시미티 컨트롤 스피커입니다. 이 제품은 넓은 섹션에 배치된 래미너 포트로 충전되는 W 복합재 샌드위치 멤브레인이 포함된 8인치 서브우퍼 1개, W 복합재 샌드위치 멤브레인 5인치 우퍼 1개, 순베릴륨 역돔 1인치 트위터 1개로 구성되어 있습니다.181 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

제품을 언박싱한 후, 가장 먼저 선택기로 선택한 전원 전압에 따라 선택한 사용 전압이 정확한지 확인하고, 사용 전압에 따른 암페어가 적합한지 퓨즈(퓨즈 특성은 사양 표를 참조) 역시 확인하십시오(그리고 필요한 경우 교체합니다).

본 제품은 해당 용도를 위한 전선을 사용하여 접지해야 합니다. Solo6, Twin6 및 특히 Sub12이 소비하는 전력과 전기 시스템(회로 차단기, 콘센트, 연장선, 멀티 플러그 등)의 호환성을 확인하십시오.

오디오 신호 입력은 암 XLR 콘센트를 통해 이루어집니다. 이 베이스 플레이트는 대칭 신호 소스를 연결할 수 있게 해주고, 기본 배선도를

핀1 = 접지(쉴드) 핀2 = 온점(동상 신호) 핀3 = 냉점(이상 신호) 입력 신호 소스가 비대칭인 경우 통상적으로 "음극" (핀3)은 접지(핀1)에 연결합니다. 이 연결은 보통 케이블로 이루어집니다.

ST6 라인의 모니터링 스피커에는 "대기" 모드 기능이 기본 탑재되어 있습니다. 비활성화하려면, 오디오 소스의 사운드 레벨을 서서히 올리며 모니터링 스피커에 오디오 신호를 보냅니다. 오디오 신호를 수신하지 않은 상태로 약 15분이 지나면 모니터링 스피커는 자동으로 " 대기" 모드로 전환됩니다. 대기 모드에서, 소비전력은 0.5W 미만입니다. 이 대기 모드 기능은 대기 모드 스위치로 비활성화할 수 있습니다. Sub12용 연결(그림 F) – 스테레오 + 서브우퍼(2.1 또는 2.2) 구성으로 된 SUB 12의 사용 Left IN: 이 입력은 소스(믹서 콘솔 등)의 왼쪽 출력을 수신하기 위한 것입니다. Right IN: 이 입력은 소스(믹서 콘솔 등)의 오른쪽 출력을 수신하기 위한 것입니다. Left OUT: 이 출력은 시스템 2.1의 왼쪽 스피커에 신호를 보내기 위한 것입니다. 이렇게 수집된 신호는 Sub12의 고역 통과 필터에 의해

Right OUT: 이 출력은 시스템 2.1의 오른쪽 스피커에 신호를 보내기 위한 것입니다. 이렇게 수집된 신호는 Sub12의 고역 통과 필터에

LFE에서의 Sub12 사용 LFE: 이 입력은 멀티채널(5.1, 5.2, 6.1, 6.2, 7.1, 7.2 등) 애플리케이션을 위해 Sub12에 신호를 보내기 위한 것입니다. LFE 입력은 저주파수에만 해당합니다.

Solo6, Twin6 및 Trio6는 프록시미티 컨트롤 스피커 시스템용으로 제작되었으며, 따라서 청취자를 향하도록 놓은 상태에서 청취자까지 1m 에서 3m 거리에 두어야 합니다. 스피커 시스템은 믹싱 콘솔 위에 놓거나 적절한 발 위에 배치하기 적합합니다. 이때 바닥으로부터의 트위터 높이는 청취자 귀에 충분히 근접하도록 맞추는 것이 좋습니다. 필요하다면 스피커의 정상 배치를 역으로 뒤집어 트위터가 이 원칙에 맞도록 아래에 배치되게 할 수 있습니다(그림 C, D). Solo6는 가능하다면 청취자 방향으로, 환경에 따라 가로 또는 세로로(그림 C) 배치할 수 있습니다. 기본적으로는 세로 배치를 권장합니다. 기본 개념상 Twin6는 가로로 배치하게 되어 있지만 특정한 경우 세로로 배치할 수도 있습니다. Twin6에는 중간 주파수를 재생하기 위한 라우드스피커의 배치를 선택할 수 있는 '스위치'가 달려 있습니다(사용 - 컨트롤 Midrange Driver Left/Right 스위치 참조) – (그림 E). 최종적으로는 청취자에 대해 '대칭' 또는 '거울' 구성을 선택하게 됩니다.182 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

미드레인지/트위터 지지대의 방향 조정 Trio6 모니터링 스피커의 미드레인지/트위터 지지대는 90°가 아닌 360° 회전이 가능합니다. 이를 이용해 실내 구조 및 설치 상황에 맞게 모니터링 스피커의 구성을 최적화할 수 있습니다. 미드레인지/트위터 지지대의 방향 조정을 위해 따라야 할 절차

1) 알렌 키 4번을 이용해서 4개의 나사를 제거합니다(그림 I).

2) 지지대를 기울여 약 10cm 가량을 빼냅니다(그림 J).

3) 포트를 사용하여 원하는 위치에 도달할 때까지 지지대를 돌립니다. 고정용 인서트가 지지대에 있는 구멍과 정렬되었는지 확인합니다.

고정용 지지대/인서트에 있는 정렬 나사/구멍과 완벽하게 정렬되어야 합니다(그림 K).

4) 혼을 적절히 배치하려면 다음의 3가지 사항을 준수해야 합니다.

4.1. 혼을 배치합니다. 그림과 같이 4개의 나사를 배치하고 열십(+)자를 긋는 순서대로 손으로 조입니다(그림 L) 4.2. 열십(+)자를 긋는 순서대로 나사를 교대로 조입니다. 전동 드라이버를 약한 출력으로 조정합니다. 4.3. 다시 열십자를 긋는 순서대로 나사를 조입니다. 전동 드라이버를 더 강한 출력으로 조정합니다. 다음으로 나사가 잘 조여졌는지

5) 이제 모니터링 스피커를 사용할 수 있습니다.

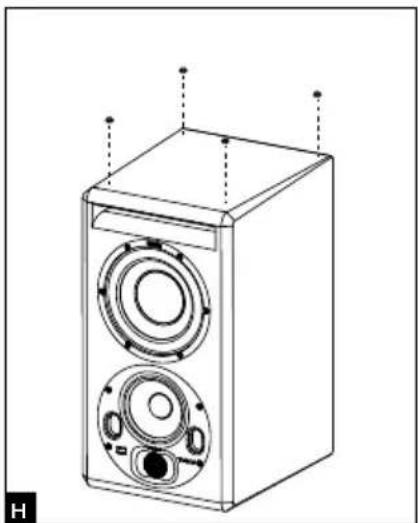

ST6 모니터링 스피커에는 스피커를 지지대(콘솔 테이블, 발 등)에서 분리할 수 있도록 고무발 4개가 제공됩니다. 발을 배치할 때 지지대의 치수에 따라 간격이 최대한 벌려질 수 있도록 하는 것이 좋습니다(그림 H). 벽 고정 및 천장 고정 고정 지점이 마련되어 있어 K&M® 액세서리를 사용하면 Solo6 모니터링 스피커를 벽이나 천장에 고정할 수 있습니다. 두 축간 거리는 70mm이며 M6형 나사가 필요합니다. 호환되는 K&M® 참조번호를 확인하려면 아래 표를 참조하십시오. 모든 다른 벽 또는 천장 고정 작업과 마찬가지로, 모니터링 스피커 설치에는 위험이 따를 수 있으며 벽, 천장 또는 기타 표면에 구멍을 뚫거나 고정하는 작업은 관련 지지물에 적용되는 시공, 구조, 안전, 배선 조건 및 규격에 따라 실시해야 합니다. 따라서 이러한 드릴링, 고정, 설치 작업은 자격이 있고 설치 및 안전 규격을 숙지하고 있는 전문가가 실시해야 합니다. Focal 은 지지물 또는 특정 설비, 고객이 직접 실시한 모니터링 스피커 설치 작업과 관련된 보증을 하지 않습니다. Focal은 장치 벗겨짐, 낙하, 사고 및 모니터링 스피커 설치와 관련하여 발생하는 모든 성격의 결과 또는 손상에 대해 책임을 지지 않습니다.

이등변 삼각형이 되도록 스피커를 배치할 것을 권장합니다. 청취 위치, 오른쪽 스피커와 왼쪽 스피커에 의해 3개의 각도가 형성됩니다.

5.1 설치 시, 청취 지점에서 각 스피커까지의 거리가 모두 동일하도록 스피커를 배치할 것을 권장합니다. 중앙 채널은 0°로, 전방 채널은

30°로, 후방 우측 채널은 110°로, 후방 좌측 채널은 250°로, 그리고 전방 좌측 채널은 330°로 배치합니다. Atmos® 설치는 Focal Dolby Atmos 가이드라인(https://www.focal.com/en/pro/dolby-atmos)을 참조하세요. Sub12의 최적 배치는 표면, 형태 및 감상하는 작품의 음향 특성에 따라 다를 수 있습니다. 따라서 청취 품질을 개선할 수 있는 배치를 찾기 위해 가능한 많은 배치를 시도해보실 것을 권장합니다. 한 각도에만 Sub12를 배치하여 최적의 결과를 얻는 경우는 거의 없습니다.

SOLO6 K&M® 24471 고정용 키트

K&M® 24359 아답터 K&M® 24496 고정용 키트 K&M® 24491 고정용 키트 K&M® 24359 아답터183 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

Solo6, Twin6 및 Sub12 내 사용되는 변환기는 복잡한 기계적 구성을 갖추고 있어, 성능을 최대로 발휘하고 사용자의 환경 내 온도와 습도 조건에 적응하기 위해서는 에이징 기간이 필요합니다. 이 기간은 실제 조건에 따라 달라지며 몇 주 연장될 수도 있습니다. 가능한 짧은 시간 내에 이 과정을 마치려면 저음이 풍부한 음악을 틀어 놓고 중간 음량에서 다양한 제품을 20시간 정도 작동합니다. 변환기의 특성이 안정화되면, Focal 제품의 성능을 모두 즐기실 수 있습니다.

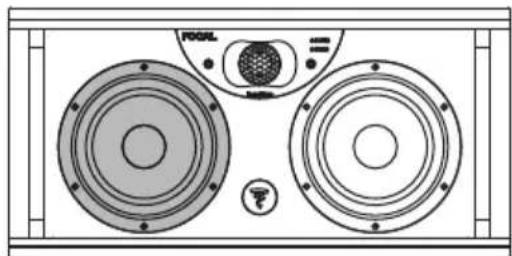

Solo6, Twin6 및 Trio6에만 있는 컨트롤 Midrange Driver(Left/Right) 스위치 – Twin6만 해당 이 스위치는 중음역을 재생하는 6.5" 라우드스피커 2개를 선택할 수 있도록 해줍니다. Midrange Driver "Left/Gauche" 위치를 선택하는 경우, 중음역을 재생하도록 되어 있는 좌측 라우드스피커(스피커를 마주 볼 때 기준)를 선택하는 것입니다. 반대로 우측 라우드스피커를 선택하려면(스피커를 마주 볼 때 기준) Midrange Driver "Right/Droit"을 선택해야 합니다. 두 스피커의 대칭을 이용하여 가능한 최고의 이미지를 얻기 위한 이러한 컨트롤의 장점은 분명하며 이것은 어떤 방식을 선택하든 마찬가지입니다(그림 E). 입력 감도 스위치(Input) 두 위치를 선택할 수 있는 이 스위치를 사용하여 입력 감도를 조절할 수 있습니다. 위치 + 4 dBu는 표준 전문가용 오디오 장비에 적합하며, -10 dBv는 더 낮은 레벨을 제공하는 소스 유형을 위해 사용할 수 있습니다. "HF" SHELVING 이 컨트롤로 ± 3 dB에서 4.5 kHz를 초과하는 고주파수 레벨을 조절할 수 있습니다(그림 M). "LMF" EQ LMF EQ 가변저항으로 1의 Q 요인을 위한 중앙 주파수 160 Hz의 사운드 레벨을 활성화하거나 교정할 수 있습니다. 스피커를 테이블, 콘솔 테이블, 또는 반향을 생성하는 다른 모든 지지대 위에 배치할 때 –1, -2, -3 dB 스위치를 조정할 것을 권장합니다(그림 N). "LF" SHELVING 이 컨트롤로 ± 3 dB에서 150 Hz 미만의 저주파수 레벨을 조절할 수 있습니다(그림 M). 이렇게 조정하면 콘솔 테이블 위, 벽 주변, 모서리에 스피커를 배치할 때 매우 유용하며, 이러한 주파수를 적절히 감소시키기 좋습니다.

LED 형태의 '꺼짐/켜짐' 표시등은 스피커 앞 정면, Focus 모드 표시기 위, Focal 로고 근처에 배치되어 있습니다. Focus 모드 - Solo6 및 Twin6 FOCUS 모드로 2채널 모드(Twin6의 경우 2.5 채널)를 1채널로 전환할 수 있습니다. Solo6 및 Twin6(FOCUS 모드에서)는 110 Hz ~ 10 kHz의 주파수 응답을 제공하여 텔레비전, 컴퓨터, 차량, 스마트폰 또는 다른 멀티미디어 시스템과 같이 저음역에서 제한된 주파수 응답을 지닌 시스템에서 믹싱 전송의 품질을 확인할 수 있게 해줍니다. 이 Focus 모드로 또한 중음역 및 중저음역을 확인할 수 있습니다. 이 음역들은 오디오 신호 내 포함된 다른 정보와 비교하여 사운드 레벨을 동등화 및 균등화하는 데 매우 중요합니다. 이 모드는 2채널(Twin6의 경우 2.5채널) 모드의 사운드 시그니처에 더욱 근접한 청취 경험을 제공합니다. 이 풀레인지 라우드스피커를 통해 동일한 스윗스팟을 보존하면서 스테레오 이미지를 다른 방식으로 청취할 수 있습니다.184 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

Focus 모드 - Trio6 FOCUS 모드로 3채널 모드를 FOCUS 1의 경우 1 채널, FOCUS 2의 경우 2채널 모드로 전환할 수 있습니다. Trio6는 100 Hz에서 15 kHz까지(FOCUS 1모드)와 80 Hz에서 40 kHz까지(FOCUS 2 모드)의 주파수 응답을 제공하여 텔레비전, 컴퓨터, 차량, 스마트폰 또는 다른 멀티미디어 시스템과 같이 저음역에서 제한된 주파수 응답을 지닌 시스템에서 믹싱 전송의 품질을 확인할

이 Focus 모드로 또한 중음역 및 중저음역을 확인할 수 있습니다. 이 음역들은 오디오 신호 내 포함된 다른 정보와 비교하여 사운드 레벨을 동등화 및 균등화하는 데 매우 중요합니다. 이 모드는 3채널 모드의 사운드 시그니처에 더욱 근접한 청취 경험을 제공합니다. FOCUS 1 모드에 있는 Trio6의 경우, 이 풀레인지 라우드스피커를 통해 동일한 스윗스팟을 보존하면서 스테레오 이미지를 다른 방식으로 청취할 수

INPUT 풋스위치 형태의 컨트롤 페달을 연결하거나 Solo6, Trio6, Twin6 또는 Sub12 스피커의 FOCUS 모드의 출력(OUTPUT)을 통해 전송되는 신호를 수신하기 위한 입력부. OUTPUT Solo6, Twin6 또는 Trio6 스피커 또는 두 번째 Solo6, Twin6, Trio6 또는 Sub12를 연결하기 위한 출력부. Solo6 및 Twin6의 경우, 컨트롤 페달을 Solo6 또는 Twin6에 연결하고 두 스피커 사이의 연결을 위해 6.35mm 모노 잭 2개(또는 페달에 따라 스테레오)가 달린 장비 유형의 케이블을 사용하십시오. Focus 모드의 스위치 - Trio6만 해당 이 스위치로 두 가지 Focus 모드 중에서 원하는 모드를 선택할 수 있습니다. 1번 위치를 선택하면 컨트롤 페달을 밟아 FOCUS 1(1 채널) 모드를 켤 수 있습니다. FOCUS 1 모드가 활성화되면 스피커 앞면에 있는 "FOCUS" LED가 녹색으로 켜집니다. 마찬가지로, 2번 위치를 선택하면 컨트롤 페달을 밟아 FOCUS 2(2 채널) 모드를 켤 수 있습니다. FOCUS 2 모드가 활성화되면 스피커 앞면에 있는 "FOCUS" LED가 주황색으로 켜집니다. "1+2" 위치를 선택하면 청취하고자 하는 FOCUS (1 또는 2) 모드를 선택함과 동시에 선택한 FOCUS 모드를 활성화할 수 있습니다. 이 기능을 사용하려면 Trio6 스피커를 BOSS® FS-6형 더블 컨트롤 페달(테스트를 거쳐 검증된 제품임)에 연결해야 합니다. 스피커 사이에서 신호를 전송하려면 해당 제품에 포함된 6.36mm TRS 잭 케이블(스테레오 잭)을 사용하십시오. 각각 하나의 스위치만 달려 있는 일반 페달 2개를 첫 번째 스피커에 연결하여 사용할 수도 있습니다. 이 경우에는 한 쪽에는 6.35mm 스테레오 잭 연결부 1개, 다른 쪽에는 6.36mm 모노 잭 연결부 2개(각 컨트롤 페달에 하나씩 연결됨)가 있는 인서트 케이블을 사용해야

어떤 방식을 선택하든, 스위치 중 하나는 FOCUS 모드 유형(1 또는 2)을 변경하고, 다른 스위치는 FOCUS 모드를 선택하는 용도입니다. 주의사항: 설비 내에 Trio6 Be가 포함되어 있고 Trio6 ST6를 "1+2" 모드에서 동시에 청취하려면 Trio6 Be를 FOCUS 모드를 위해 사용하는 6.35mm 스테레오 잭 케이블의 라인 말단에 연결해야 합니다. Sub12용 컨트롤(그림 F) LEVEL Sub12 레벨 조정을 통해 컨트롤의 청취 스피커의 음량에 따라 서브우퍼의 음량을 결정할 수 있습니다. 이외에도 이 조정을 통해 Sub12 의 배치에 내재된 음향적 결과를 고려하여 스피커의 최적 배치를 선택할 수 있습니다(다음 각도로: + 6 dB, 따라서 시스템 일체의 주파수 응답의 완벽한 곡률 선형성을 위해 레벨을 감쇠할 필요가 있음). High pass 이 영역은 2.1의 사용시 Sub12에 연결된 스피커의 '고역 통과' 필터를 제어합니다. 45 Hz/60 Hz/90 Hz 스위치로 Sub12 베이스 스피커와의 연동을 최적화할 수 있도록 차단 주파수를 선택할 수 있습니다.185 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

Low pass 이 회전 가변저항으로 서브우퍼의 저역 통과 차단 주파수를 조정하여 Sub12가 받아적을 가장 높은 주파수를 결정할 수 있습니다. 이러한 조정은 Sub12의 차단 주파수를 최적화하기 위한 것입니다. 목적은 물론 전체 시스템(서브우퍼 + 스피커)의 가장 선형적인 주파수 응답 곡선을 얻는 것입니다. 저역 통과 필터는 더 이상 LFE에서 활성화되지 않습니다.

이 극성 스위치는 Sub12의 위상을 180° 반전합니다. Phase 극성 스위치(위 참조)와 연결된 이 위상의 '미세 조정'을 위한 가변저항은 모니터링 스피커의 배치와 관련하여 Sub12의 배치를 보정할 수 있습니다. 서브우퍼의 이격, 중심 위치 여부와 관련하여 이 조정으로, Sub12, 그리고 이에 연결된 스피커에서 전송하는 소리 정보를 동기화 방식으로 수신할 수 있습니다.

이 입력으로 6.35mm 잭을 이용하여 2단 컨트롤 페달(미제공)을 연결할 수 있습니다. BYPASS를 활성화하면 다음이 실행됩니다. - 서브우퍼의 '음소거' 활성화 - 관련된 '위성' 스피커를 위한 고역 통과 필터의 비활성화. 따라서 스피커는 통과 대역 전체에서 작동합니다. 이 조작을 통해 "2.1" 시스템(Sub12, 2개의 스피커에 연결됨)과 기존 스테레오 시스템 간에 신속한 전환을 통해 즉각적인 비교가 가능합니다. 이러한 가능성은 Sub12와 연결된 스피커 사이에서 필터 조정(위상, 차단 주파수, 음량)을 최적화할 때 특히 유용할 수

"Power" 표시기 LED POWER : 켜짐(녹색 지속), 대기(빨간색 지속), 보호(빨간색 깜빡임) LED 2.1 BYPASS/Mute: 켜짐(녹색 지속) Focus Sub12는 전용 Focus 입력부 및 출력부를 통해 위성 Focus 모드에 연결할 수 있습니다. K&M®은 KÖNIG & MEYER GmbH & Co. KG.의 등록상표입니다. BOSS®는 Roland Corporation의 등록상표입니다. Dolby Atmos®는 Dolby Laboratories 의 등록상표입니다. Focal®은 Focal JMLab의 등록상표입니다.186 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

• 주파수 응답(@ -3 dB) 40 Hz ~ 40 kHz

• Focus 모드 110 Hz - 10 kHz

• 최대 SPL 레벨 (CEA2034 평균 50~10 kHz free field @ 1 m) 110 dB 112 dB

• 고음역 증폭 단계 50 W RMS, Class AB

• 공칭 전원 공급 100-120V~ 50/60 Hz 220V~ 50/60 Hz 230-240V~ 50 Hz 100-120 V~ 50/60 Hz 220-240 V~ 50/60 Hz

• 공칭 소비 전력 100 W 150 W

• 사용자 컨트롤 감도, 대기 모드, HPF, LF Shelv, LMF EQ, HF Shelv 감도, 대기 모드, Left/Right, HPF, LF Shelv, LMF EQ, HF Shelv

• 베이스 6.5" W 멤브레인 6.5" W 멤브레인 2개

• 마감 블랙 바디에 다크 레드 천연 판자 사이드

• 치수(높이 x 폭 x 깊이) 334 x 246 x 295 mm 258 x 514 x 344 mm

• 온도 범위 작동 중: 5~35°C 보관 중: 0~50°C 모든 특성은 변경될 수 있습니다.187 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

• 주파수 응답(@ -3 dB) 35 Hz - 40 kHz

• Focus 1 모드 100 Hz - 15 kHz

• Focus 2 모드 80 Hz - 40 kHz

• 최대 SPL 레벨 (CEA2034 평균 50~10 kHz free field @ 1 m) 115 dB

• Focus 1 모드 (CEA2034 평균 100~10 kHz free field @ 1 m) 112 dB

• Focus 2 모드 (CEA2034 평균 100~10 kHz free field @ 1 m) 112 dB

• 저음역 증폭 단계 100 W RMS, Class G

• 중음역 증폭 단계 100 W RMS, Class G

• 고음역 증폭 단계 50 W RMS, Class AB

• 공칭 전원 공급 100-120 V~ 50/60 Hz 220-240 V~ 50/60 Hz

• 마감 블랙 바디에 다크 레드 천연 판자 사이드

• 치수(높이 x 폭 x 깊이) 537 x 292 x 369 mm

• 온도 범위 작동 중: 5~35°C 보관 중: 0~50°C 모든 특성은 변경될 수 있습니다.188 ST6 아날로그 전문가용 모니터링 시스템 - 사용 설명서

모든 특성은 변경될 수 있습니다. 성능 SUB12

• 주파수 응답(@ -3 dB) 28 Hz ~ 400 Hz

• 최대 SPL 레벨 (CEA2010B 평균 30~200 Hz free field @ 1 m) 124,5 dB

• 저음역 증폭 단계 600 W RMS, Class G

• 공칭 전원 공급 100-120 V~ 50/60 Hz 220-240 V~ 50/60 Hz

• 사용자 컨트롤 감도, 대기 모드, 극성, 위상, LPF, Volume, HPF

우측/좌측 모노 개요 LFE + 모노 저역 통과 24 dB/octave

• 출력(위성 스피커 방향) - 유형 / 임피던스

전자적 대칭/50 Ω XLR 수 3점

• 마감 블랙 바디에 다크 레드 천연 판자 사이드

• 치수(높이 x 폭 x 깊이) 600 x 487 x 568 mm
