SUB 600P - 서브우퍼 FOCAL - 무료 사용 설명서

사용 설명서 SUB 600P FOCAL

개발 목적으로 Focal-JMlab은 사전 고지 없이 제품의 기술 명세를 수정할 권한을 보유합니다.

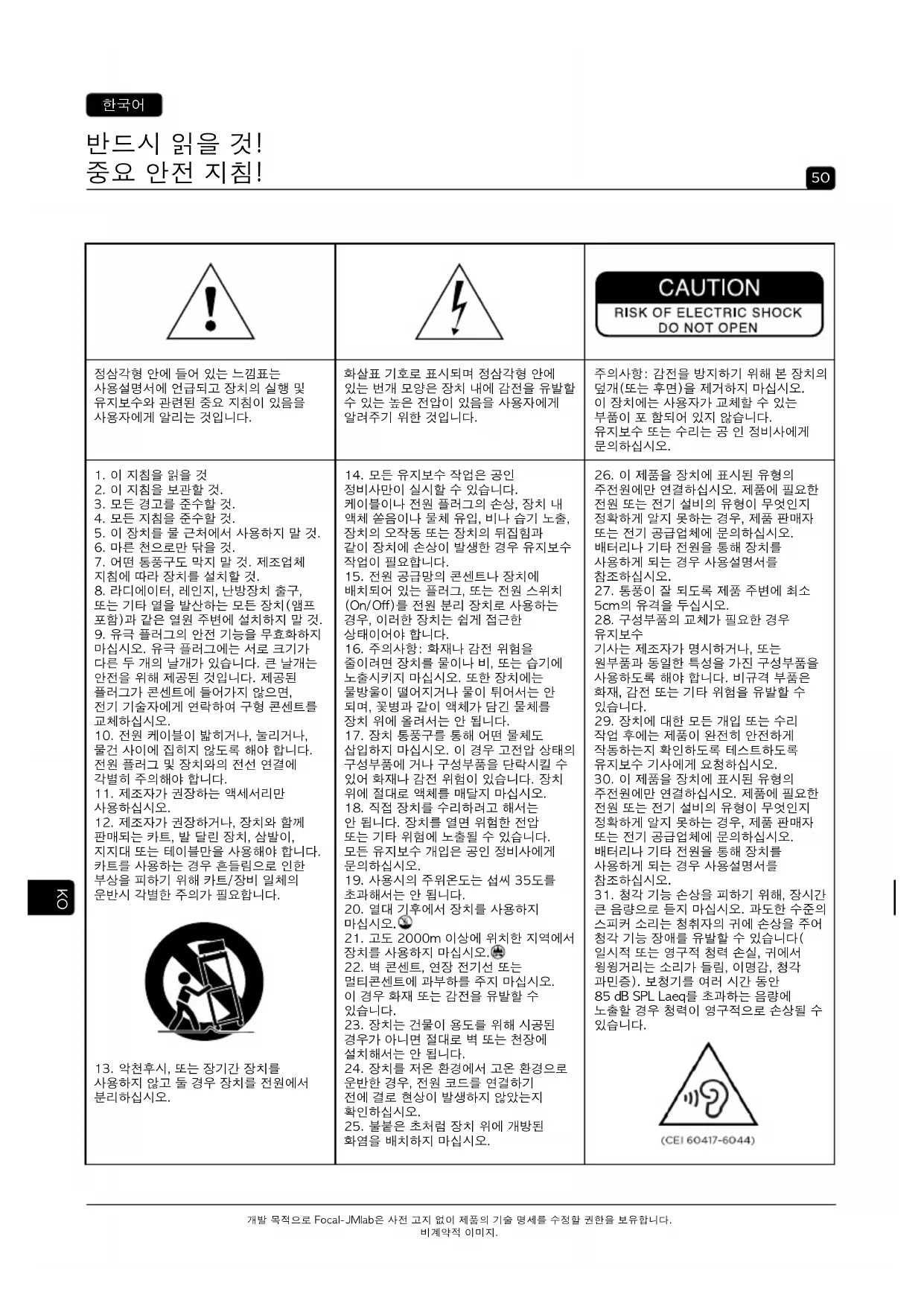

정삼각형 안에 들어 있는 느낌표는 사용설명서에 언급되고 장치의 실행 및 유지보수와 관련된 중요 지침이 있음을 사용자에게 알리는 것입니다. 화살표 기호로 표시되며 정삼각형 안에 있는 번개 모양은 장치 내에 감전을 유발할 수 있는 높은 전압이 있음을 사용자에게 알려주기 위한 것입니다. 주의사항: 감전을 방지하기 위해 본 장치의 덮개(또는 후면)을 제거하지 마십시오. 이 장치에는 사용자가 교체할 수 있는 부품이 포 함되어 있지 않습니다. 유지보수 또는 수리는 공 인 정비사에게

5. 이 장치를 물 근처에서 사용하지 말 것.

7. 어떤 통풍구도 막지 말 것. 제조업체

8. 라디에이터, 레인지, 난방장치 출구,

또는 기타 열을 발산하는 모든 장치(앰프 포함)과 같은 열원 주변에 설치하지 말 것.

9. 유극 플러그의 안전 기능을 무효화하지

마십시오. 유극 플러그에는 서로 크기가 다른 두 개의 날개가 있습니다. 큰 날개는 안전을 위해 제공된 것입니다. 제공된 플러그가 콘센트에 들어가지 않으면, 전기 기술자에게 연락하여 구형 콘센트를

10. 전원 케이블이 밟히거나, 눌리거나,

물건 사이에 집히지 않도록 해야 합니다. 전원 플러그 및 장치와의 전선 연결에 각별히 주의해야 합니다.

12. 제조자가 권장하거나, 장치와 함께

판매되는 카트, 발 달린 장치, 삼발이, 지지대 또는 테이블만을 사용해야 합니다. 카트를 사용하는 경우 흔들림으로 인한 부상을 피하기 위해 카트/장비 일체의 운반시 각별한 주의가 필요합니다.

13. 악천후시, 또는 장기간 장치를

사용하지 않고 둘 경우 장치를 전원에서

정비사만이 실시할 수 있습니다. 케이블이나 전원 플러그의 손상, 장치 내 액체 쏟음이나 물체 유입, 비나 습기 노출, 장치의 오작동 또는 장치의 뒤집힘과 같이 장치에 손상이 발생한 경우 유지보수

15. 전원 공급망의 콘센트나 장치에

배치되어 있는 플러그, 또는 전원 스위치 (On/Off)를 전원 분리 장치로 사용하는 경우, 이러한 장치는 쉽게 접근한

16. 주의사항: 화재나 감전 위험을

줄이려면 장치를 물이나 비, 또는 습기에 노출시키지 마십시오. 또한 장치에는 물방울이 떨어지거나 물이 튀어서는 안 되며, 꽃병과 같이 액체가 담긴 물체를 장치 위에 올려서는 안 됩니다.

17. 장치 통풍구를 통해 어떤 물체도

삽입하지 마십시오. 이 경우 고전압 상태의 구성부품에 거나 구성부품을 단락시킬 수 있어 화재나 감전 위험이 있습니다. 장치 위에 절대로 액체를 매달지 마십시오.

18. 직접 장치를 수리하려고 해서는

안 됩니다. 장치를 열면 위험한 전압 또는 기타 위험에 노출될 수 있습니다. 모든 유지보수 개입은 공인 정비사에게

19. 사용시의 주위온도는 섭씨 35도를

20. 열대 기후에서 장치를 사용하지

21. 고도 2000m 이상에 위치한 지역에서

22. 벽 콘센트, 연장 전기선 또는

멀티콘센트에 과부하를 주지 마십시오. 이 경우 화재 또는 감전을 유발할 수

23. 장치는 건물이 용도를 위해 시공된

경우가 아니면 절대로 벽 또는 천장에 설치해서는 안 됩니다.

24. 장치를 저온 환경에서 고온 환경으로

운반한 경우, 전원 코드를 연결하기 전에 결로 현상이 발생하지 않았는지

25. 불붙은 초처럼 장치 위에 개방된

26. 이 제품을 장치에 표시된 유형의

주전원에만 연결하십시오. 제품에 필요한 전원 또는 전기 설비의 유형이 무엇인지 정확하게 알지 못하는 경우, 제품 판매자 또는 전기 공급업체에 문의하십시오. 배터리나 기타 전원을 통해 장치를 사용하게 되는 경우 사용설명서를

27. 통풍이 잘 되도록 제품 주변에 최소

28. 구성부품의 교체가 필요한 경우

기사는 제조자가 명시하거나, 또는 원부품과 동일한 특성을 가진 구성부품을 사용하도록 해야 합니다. 비규격 부품은 화재, 감전 또는 기타 위험을 유발할 수

29. 장치에 대한 모든 개입 또는 수리

작업 후에는 제품이 완전히 안전하게 작동하는지 확인하도록 테스트하도록 유지보수 기사에게 요청하십시오.

30. 이 제품을 장치에 표시된 유형의

주전원에만 연결하십시오. 제품에 필요한 전원 또는 전기 설비의 유형이 무엇인지 정확하게 알지 못하는 경우, 제품 판매자 또는 전기 공급업체에 문의하십시오. 배터리나 기타 전원을 통해 장치를 사용하게 되는 경우 사용설명서를

31. 청각 기능 손상을 피하기 위해, 장시간

큰 음량으로 듣지 마십시오. 과도한 수준의 스피커 소리는 청취자의 귀에 손상을 주어 청각 기능 장애를 유발할 수 있습니다( 일시적 또는 영구적 청력 손실, 귀에서 윙윙거리는 소리가 들림, 이명감, 청각 과민증). 보청기를 여러 시간 동안 85 dB SPL Laeq를 초과하는 음량에 노출할 경우 청력이 영구적으로 손상될 수

KO51 SUB 600 P Focal 제품을 구입해주셔서 감사합니다. Focal이 제공하는 하이파이의 세계에 오신 것을 환영합니다. 혁신과 전통, 탁월성과 기쁨이 저희의 가치입니다. 저희의 유일한 목적은 순수하고 충실하며 풍부한 사운드를 제공하 는 것입니다. 제품의 모든 성능을 활용할 수 있도록 본 책자의 지침을 읽고 나중에 참고할 수 있도록 잘 보관 해 두실 것을 권장합니다.

하단에 있는 RCA 입력 단자에: ‘Pre-out’ 출력 단자가 달린 2채널 앰프를 사용하는 경우, Sub 600 P는 RCA “Line inputs Right (R) / Left (L)” 스테레오 입력 단자(그림 B)에 연결해야 합니다. LFE 입력 단자에: 멀티채널 오디오/비디오 앰프를 사용하는 경우, Sub 600 P의 LFE 단독 입력 단자는 오디오/비디오 앰프의 “Subwoofer” 출력 단자(그림 C)에 연결합니다. 시스템 작동(그림 A) - 시스템을 작동하기 전에 안전 지침을 참조하십시오. - 전원 케이블을 주 전원에 연결하기 전에,

번 전압 선택기를 확인합니다. - 서브우퍼를 주전원에 연결합니다. 홈시네마 설정(그림 A) - 서브우퍼의 LFE 출력 단자

를 이용하여 서브우퍼를 앰프에 연결합니다. - 전원 스위치를 “ENABLE”

가변저항을 LFE 위치로 설정합니다. - “VOLUME”

가변저항을 중간 지점에 놓습니다. - 다음으로 앰프의 설정을 이용하여 볼륨을 조절합니다. 스테레오 설정(그림 A) - 서브우퍼의 Left & Right

출력 단자를 이용하여 서브우퍼를 앰프에 연결합니다 - 전원 스위치를 “ENABLE”

을 LFE 위치(약 100Hz)로 설정합니다. - “VOLUME”

가변저항을 중간 지점에 놓습니다. - 사용하는 스피커에 따라 저음을 조정합니다. 다양한 음악 프로그램을 사용하는 방법으로 동일하게 조정할 수 있습니다. 저음은 너무 무겁지 않게 표현되어야 합니다. - 위상 반전기 모드(0° 또는 180°)를 선택합니다

. 가장 좋은 위치는 주관적으로 판단했을 때 가장 크고 가장 균형잡힌 저음을 획득할 수 있는 위치입니다. - 차단 주파수를 100Hz 정도로 미세 조정합니다. 이 값을 낮출수록 저음이 더 깊고 풍부해집니다. 이 값을 올리면 소리가 날카로와집니다. 이 모든 특성이 동시에 나타나는 지점이 가장 좋은 조정값이라 할 수 있습니다. - 필요에 따라 다시 볼륨을 조정합니다. - 서브우퍼의 위치를 변경할 때마다 이 절차를 실시해야 합니다. Focal-JMlab의 개런티 유효화를 위해, 이제 웹사이트에서 제품의 온라인 저장 등록도 가능합니다 : www.focal.com/warranty

자동 켜짐 / 꺼짐 기능 Sub 600 P에는 오디오 신호를 자동으로 감지하는 장치가 장착되어 있습니다. "Auto Standby” 스위치가 “Enable” 모드에 있으면, 입력 단자에서 오디오 신호가 감지되는 즉시 서브우퍼가 켜집니다. “Disable” 모드에서, 감지기는 비활성화되며, 서브우퍼는 영구적으로 켜진 상태로 유지됩니다. 반대로, 최대 약 20분까지 서브우퍼의 입력 단자에 오디오 신호가 확인되지 않는 경우, 감지 장치는 서브우퍼를 자동으로 대기모드로 진입시킵니다. 장기간 부재시에는 전원 스위치를 "OFF"에 놓을 것을 권장합니다.

서브우퍼를 앰프에 연결하려면 길이를 조정한 보강 RCA/RCA 선을 사용하십시오. 의문이 있을 경우 판매자에게 문의하시면 가장 적합한 해결책을 찾으실 수 있습니다.

리스닝 룸의 벽과 모서리로부터의 충분한 이격 거리를 확보해야 하는 스피커 시스템과 달리, Sub 600 P 서브우퍼를 모서리에 배치할 것을 권장합니다. 서브우퍼를 모서리에 놓으면 방의 공명이 보다 선형적이고 예측가능한 방식으로 발생하게 됩니다. 이러한 배치로 저음 인식이 최적화될 뿐 아니라, 저음 수준이 6 dB 이상으로 증가됩니다. 실내 구조상의 제약때문에 서브우퍼를 모서리에 배치할 수 없는 경우, 가장 나은 대안을 찾을 수 있을 때까지 실내의 다양한 위치에 놓아보시기 바랍니다. 일반적으로, 서브우퍼를 리스닝 룸의 앞쪽에 배치해야 합니다. (그림 D 및 E) 뒤쪽에 배치하는 것은 권장하지 않습니다. 관련 주파수 대역은 무지향성이므로, 기본적으로 저음은 서브우퍼와 청취점 사이에 배치된 물체나 가구에 영향을 받지 않습니다(그림 F).

Sub 600 P 내 사용되는 우퍼는 복잡한 기계 요소들이며, 가능성을 최대한 발휘하고, 사용 환경 내 온도와 습도 조건에 적응하기 위해서는 적응 기간이 필요합니다. 이 기간은 실제 조건에 따라 달라지며 몇 주 연장될 수도 있습니다. 가능한 적은 시간 내에 이 작업을 마치려면 베이스가 풍부한 음악 프로그램을 틀어 놓고 서브 우퍼를 중간 음량으로 20 시간 정도 작동합니다. 스피커 시스템의 특성이 안정화되면, 역동적인 서브우퍼의 성능을 온전히 즐기실 수 있습니다.

모든 Focal 스피커들의 개런티 보장은 고객 국가의 지정Focal공식 대리사가 작성한 개런티의 내용에 따라 보 장됩니다. 공식 대리사는 고객에게 개런티 조건의 세부내용을 제공해야 합니다. 개런티는 제품 구입 국가의 현 행 법적 허용 개 런티 보장에 따라 보장됩니다.

Sub 600 P의의 유지관리는 마른 천을 이용한 먼지 제거 정도로 제한됩니다. 제품에 얼룩이 생긴 경우 간단히 축축한 천만을 이용할 것을 권장합니다. 표면을 청소하기 위해 용제, 세제, 알콜 또는 부식성 제품, 스크레이퍼 또는 문질러 닦는 도구를 사용해서는 절대로 안 됩니다. 가까운 곳에 열원을 두지 마십시오.
