使用説明書 OD Sub 12 FOCAL

70V 5W 10W 20W 40W OFF

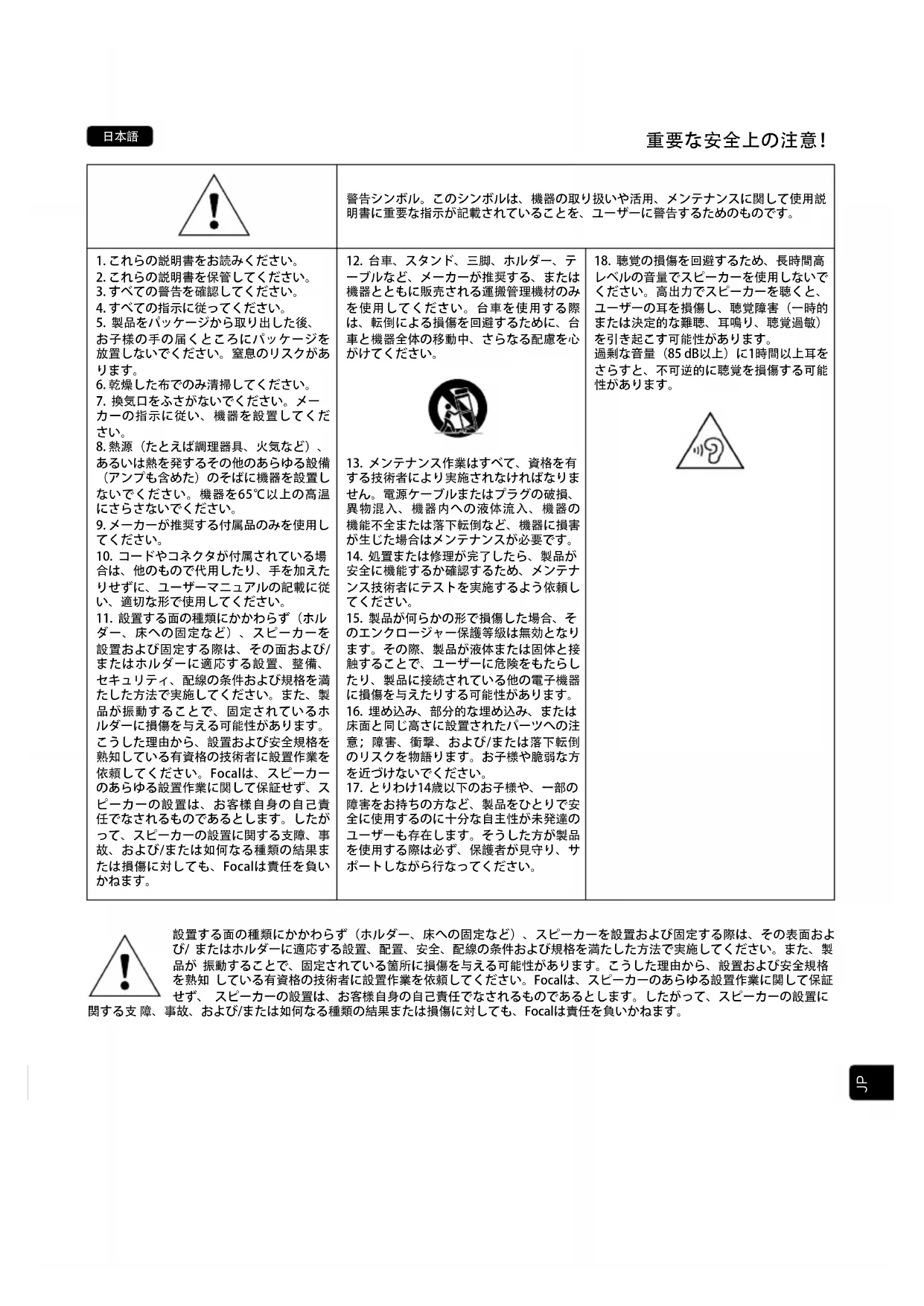

警告シンボル。このシンボルは、機器の取り扱いや活用、メンテナンスに関して使用説 明書に重要な指示が記載されていることを、ユーザーに警告するためのものです。

2. これらの説明書を保管してください。

5. 製品をパッケージから取り出した後、

お子様の手の届くところにパッケージを 放置しないでください。窒息のリスクがあ

6. 乾燥した布でのみ清掃してください。

7. 換気口をふさがないでください。メー

8. 熱源（たとえば調理器具、火気など）、

あるいは熱を発するその他のあらゆる設備 （アンプも含めた）のそばに機器を設置し ないでください。機器を65℃以上の高温 にさらさないでください。

9. メーカーが推奨する付属品のみを使用し

10. コードやコネクタが付属されている場

合は、他のもので代用したり、手を加えた りせずに、ユーザーマニュアルの記載に従 い、適切な形で使用してください。

11. 設置する面の種類にかかわらず（ホル

ダー、床への固定など）、スピーカーを 設置および固定する際は、その面および/ またはホルダーに適応する設置、整備、 セキュリティ、配線の条件および規格を満 たした方法で実施してください。また、製 品が振動することで、固定されているホ ルダーに損傷を与える可能性があります。 こうした理由から、設置および安全規格を 熟知している有資格の技術者に設置作業を 依頼してください。Focalは、スピーカー のあらゆる設置作業に関して保証せず、ス ピーカーの設置は、お客様自身の自己責 任でなされるものであるとします。したが って、スピーカーの設置に関する支障、事 故、および/または如何なる種類の結果ま たは損傷に対しても、Focalは責任を負い

12. 台車、スタンド、三脚、ホルダー、テ

ーブルなど、メーカーが推奨する、または 機器とともに販売される運搬管理機材のみ を使用してください。台車を使用する際 は、転倒による損傷を回避するために、台 車と機器全体の移動中、さらなる配慮を心

13. メンテナンス作業はすべて、資格を有

する技術者により実施されなければなりま せん。電源ケーブルまたはプラグの破損、 異物混入、機器内への液体流入、機器の 機能不全または落下転倒など、機器に損害 が生じた場合はメンテナンスが必要です。

14. 処置または修理が完了したら、製品が

安全に機能するか確認するため、メンテナ ンス技術者にテストを実施するよう依頼し

15. 製品が何らかの形で損傷した場合、そ

のエンクロージャー保護等級は無効となり ます。その際、製品が液体または固体と接 触することで、ユーザーに危険をもたらし たり、製品に接続されている他の電子機器 に損傷を与えたりする可能性があります。

16. 埋め込み、部分的な埋め込み、または

床面と同じ高さに設置されたパーツへの注 意；障害、衝撃、および/または落下転倒 のリスクを物語ります。お子様や脆弱な方 を近づけないでください。

17. とりわけ14歳以下のお子様や、一部の

障害をお持ちの方など、製品をひとりで安 全に使用するのに十分な自主性が未発達の ユーザーも存在します。そうした方が製品 を使用する際は必ず、保護者が見守り、サ ポートしながら行なってください。

18. 聴覚の損傷を回避するため、長時間高

レベルの音量でスピーカーを使用しないで ください。高出力でスピーカーを聴くと、 ユーザーの耳を損傷し、聴覚障害（一時的 または決定的な難聴、耳鳴り、聴覚過敏） を引き起こす可能性があります。 過剰な音量（85 dB以上）に1時間以上耳を さらすと、不可逆的に聴覚を損傷する可能

設置する面の種類にかかわらず（ホルダー、床への固定など）、スピーカーを設置および固定する際は、その表面およ び/ またはホルダーに適応する設置、配置、安全、配線の条件および規格を満たした方法で実施してください。また、製 品が 振動することで、固定されている箇所に損傷を与える可能性があります。こうした理由から、設置および安全規格 を熟知 している有資格の技術者に設置作業を依頼してください。Focalは、スピーカーのあらゆる設置作業に関して保証 せず、 スピーカーの設置は、お客様自身の自己責任でなされるものであるとします。したがって、スピーカーの設置に 関する支 障、事故、および/または如何なる種類の結果または損傷に対しても、Focalは責任を負いかねます。78 LITTORA 200

Focal-JMlabの保証を有効にするには、 下記リンクから製品のオンライン登録をしてください：www.focal.com/garantie Focalのスピーカーをご購入いただきありがとうございます。ハイファイの世界へようこそ。イノベーション、伝統、卓越、喜びが当ブ ランドの価値観。ピュアで原音に近い、豊かな音を提供するのが、当ブランドの向かう先です。この製品の性能をすべて活用するには、 この冊子の説明をよくお読みになり、後で参照できるよう大切に保管してください。 製品の更なる向上、あるいは法律改正に対応するため、FOCAL JMLabは予告なしに製品の技術仕様を変更する権利を留保します。必要に応じて掲載されている画像は説明 書の解説のみを目的とし、販売製品との間に微妙な差異が生じることもあり得ます。

• クイックスタートガイド1点 （クイックスタートマニュアル）

• 安全に関する指示と保証条件1点 OD SAT 5（図2）

• クイックスタートガイド1点 （クイックスタートマニュアル）

• 安全に関する指示と保証条件1点 OD SUB 12（図3）

• クイックスタートガイド1点 （クイックスタートマニュアル）

• アイリスIP振動板搭載8インチウーファ ーと、アルミニウム製M型断面インバーテ ッドドームの1インチツイーター

• フルシステム用にOD SAT 5、OD SUB 12に対応 OD SAT 5

• アイリスIP振動板搭載5インチウーファ ーと、アルミニウム製M型断面インバーテ ッドドームの1インチツイーター

• 低音強化として、OD SUB 12に対応 OD SUB 12

• フルシステム用にOD STONE 8、 OD SAT 5に対応79 LITTORA 200

8Ωアンプの設定： スピーカーやスピーカーユニットに損傷を与えるのは、電力過剰ではなく、電力不足です。実際に音量が高過ぎるとアンプが飽和し、ノ イズが発生。ツイーターを破壊する恐れもあります。Littoraスピーカーの動的能力と解像度は、関連するアンプの品質や欠陥を際立たせ るために、充分高く設定されています。お客様の好みと予算に応じて、販売員がアドバイス致します。 70V/100Vアンプの設定： Littora製品へ過剰な負担をかけたり、損傷するのを防ぐため、設置された機器の合計出力を20%上回るパワーのアンプを使用するようお 勧めします。お客様の好みと予算に応じて、販売員がアドバイス致します。 70V/100Vのトランスと組み合わせてアンプをフルパワーで使用すると、危険な電圧を発する可能性があります。あらゆ る感電リスクを防ぐため、アンプとトランスの電源コードを必ず抜いてから取り扱うようにしてください。 Littora 200の各スピーカーを正確に接続するために、お使いのアンプの推奨事項および指示/設定を守ってください。

距離と屋外設置に適した品質と太さのケーブルをお選びください。販売員がアドバイス致します。

リスニングエリアを最大限カバーできるよう、線または弧を描くように等間隔でスピーカーを配置します。2つのスピーカーの間隔 は、2～6mのリスニングエリアに対して2m以上とってください（図14）。しかしながら設置場所の条件に応じて理想的な妥協点を見つ けるために、これらの距離を変えることも可能です。 OD SUB 12 リスニングエリアを最大限カバーするために、水辺（噴水、プール、水脈など）を避けつつ、設置システムの中央に最も近い位置にOD SUB 12を据えてください。最良のリスニングエリアは、サブウーファーを中心に半径6m。低音をより強化するには、壁に近づけてくだ さい（図15）。

スピーカーを設置する前に、天井/壁/床の設置予定場所が例えば換気ダクト管や、その他設置に影響を及ぼす可能性のあるケーブルなど で塞がれていないか確認してください。 本製品は、IP55び認証を受けており、防水、防塵性能を備えています。本製品をより長くご利用いただくためには、水流から離れた場所 でご使用ください。水没は厳禁です。水害等が起こった場合は、数時間待ってから電源へ接続するよう推奨します。自然乾燥すること で、通常の音響機能を取り戻すことができます。 OD STONE 8 OD STONE 8は、組み立てなしであらゆる面へ設置することができるデザイン。本製品は据え置き、または台座の取りつけバックルでの 固定から選択できます。80 LITTORA 200

OD SAT 5（図7） 取り付ける媒体が完璧な状態で、耐久性に優れているか、長期にわたり固定するのに適しているかを確認してから、製品を取り付けてく ださい。壁用ホルダー（E）を固定する際は専門家に依頼し、資材に適したネジとプラグのみを使用してください。スピーカーを取り付 ける際は資材に適したネジを使用し、ホルダーをしっかりと固定します。目立たないように設置したい場合は、中央の穴とホルダーの切 り込み（図16）にケーブルを通します。ケーブルを約30 cmキープすると、その後スムーズに接続したり、スピーカーの向きを変えるこ とができます。次に、スピーカーをリスニングエリアに向け、固定用ネジで可動部をしっかりと締めます（図8）。

OD SAT 5（図9） 床への取り付けは、土または砂の地面にのみ可能です。金属、木材あるいはコンクリートの硬い床には取り付けられません。付属の杭 （F）を4～5cm程度、手で埋め込みます。その後、適切な用具を用いてストッパーまで杭を打ち込みます。目立たないように設置したい 場合は、中央の穴と杭の基部に位置する穴にケーブルを通します。ケーブルを約30 cmキープすると、その後スムーズに接続したり、ス ピーカーの向きを変えることができます。あまり深くない土地へ設置する際は、杭をカットすることも可能です。その際スムーズにカッ トできるよう、10cmと20cmの位置に切り込みが入っています。 杭を切断すると縁が鋭利になり、ケガをする可能性もありますので、ご注意ください。 次に、スピーカーをリスニングエリアに向け、固定用ネジで可動部をしっかりと締めます（図8）。 OD SUB 12 リスニングエリアを最大限カバーするために、水辺（噴水、プール、水脈など）を避けつつ、設置システムの中央に最も近い位置にOD SUB 12を据えてください。低音をより強化するには、OD SUB 12を壁に近づけることもできます（図15）。330×880×380mmの穴を掘 り、サブウーファーの位置を確保します（図10）。 位置決定（図10、11）：サブウーファーの性能を十分に堪能するには、地面と地面から出る部分の間に7cm以上のスペースがあるか確 認します。通気孔を好みの高さに調節するには、位置を決定してから回転させます。 その後、本体を2cm程度土で覆います。 注意点：この製品は、本体を埋め込む以外の使用にはお使いいただけません。

5芯ケーブルを活用すれば、OD STONE 8を70/100V（図5）または8オーム（図4）のアンプに接続することも可能。そのためには付属の

防水ケーブルアダプター（B）を用いて、適切に接続してください。あらゆる信号障害を回避するために、適切な器具を用いて未使用の 芯を電気断絶するようにしてください。 OD SAT 5 後ろ側にある刻み目入りのダブルポジションセレクターで、OD SAT 5の性能を調整できます。セレクターを調整するには、後ろのネジを 外してください（図6）。 各ポジションで2つの値が選択されます。スピーカーに接続されるアンプのタイプが、スピーカーの出力を決定します。

8Ω レッド グレー なし 70/100V ブルー イエロー レッド＆グリーン81 LITTORA 200

例: 20W/40Wの位置では、70Vのアンプが20Wを発するのに対し、100Vのアンプは40Wを出力します。 8 Ω 8Ωのスタンダードなハイファイアンプ専用ポジション。 5W/100W、10W/20W、20W/40W、40W/Θ こうしたポジションでは、70Vまたは100Vのアンプを使用することが可能です。

このポジションでは、70Vのアンプのみ使用できます。100Vのアンプを使用すると、スピーカーおよびアンプを損傷する恐

OFF 初期設定の位置。活動中の回線なし。 OD SUB 12

5芯ケーブルを活用すれば、OD SUB 12を70/100V（図13）または8オーム（図12）のアンプに接続することも可能。そのためには付属の

防水ケーブルアダプター（B）を用いて、適切に接続してください。 あらゆる信号障害を回避するために、適切な器具を用いて未使用の芯を電気断絶するようにしてください。

Littoraシリーズのスピーカーユニットは、その機能を最大限に活かし、環境温度および湿度条件に適応するために、一定の適応期間を必 要とする複雑な機械部品です。このエイジング期間の長さは、それぞれの環境条件に応じて異なり、数週間に及ぶ場合もあります。こ の期間の速度を早めるために、約20時間連続してスピーカーを動作させることを推奨します。スピーカーの特性が完全に安定すると、 Littoraスピーカーの性能全体をお楽しみいただくことができます。

Focal社のすべてのラウドスピーカーは、お住まいの国のFocal正規代理店が定めた保証によりカバーされています。お近くの販売店にて 保証条件に関する詳細をご提供することができます。保証のカバーは、少なくとも請求書の原本が発行された国の法的保証が付与したも

8Ω レッド グレー なし 70/100V ブルー イエロー レッド＆グリーンAR
