Trio6 - サブウーファー FOCAL - 無料のユーザーマニュアル

製品タイプ	3ウェイアクティブモニタースピーカー
ブランド	Focal
モデル	Trio6
周波数特性	35Hz～40kHz（-3dB）
フォーカスモード1	100Hz～15kHz
フォーカスモード2	80Hz～40kHz
最大SPL	115dB（CEA2034平均50-10kHz、自由音場@1m）
寸法（高さ×幅×奥行き）	537×292×369mm
重量	25kg
定格電源電圧	100-120V～50/60Hz または 220-240V～50/60Hz
定格消費電力	160W
低域アンプ	100W RMS、クラスG
中域アンプ	100W RMS、クラスG
高域アンプ	50W RMS、クラスAB
低域トランスデューサー	8インチ（20.3cm）Wサンドイッチ複合振動板
中域トランスデューサー	5インチ（12.7cm）Wサンドイッチ複合振動板
高域トランスデューサー	1.5インチ（3.8cm）純ベリリウム逆ドーム
オーディオ入力	バランスXLR、インピーダンス10kΩ
ユーザーコントロール	感度、オートスタンバイ、フォーカスモード、HPF、LFシェルビング、LMF EQ、HFシェルビング
ヒューズ	～100-120V：T3.15AH/250V；～220-240V：T1.6AH/250V
構造	MDF 22mm
仕上げ	ダークレッド天然突板の側面、ブラックボディ
動作温度範囲	5～35°C
保管温度範囲	0～50°C
メンテナンスと清掃	乾いた布でのみ清掃してください。液体製品は使用しないでください。

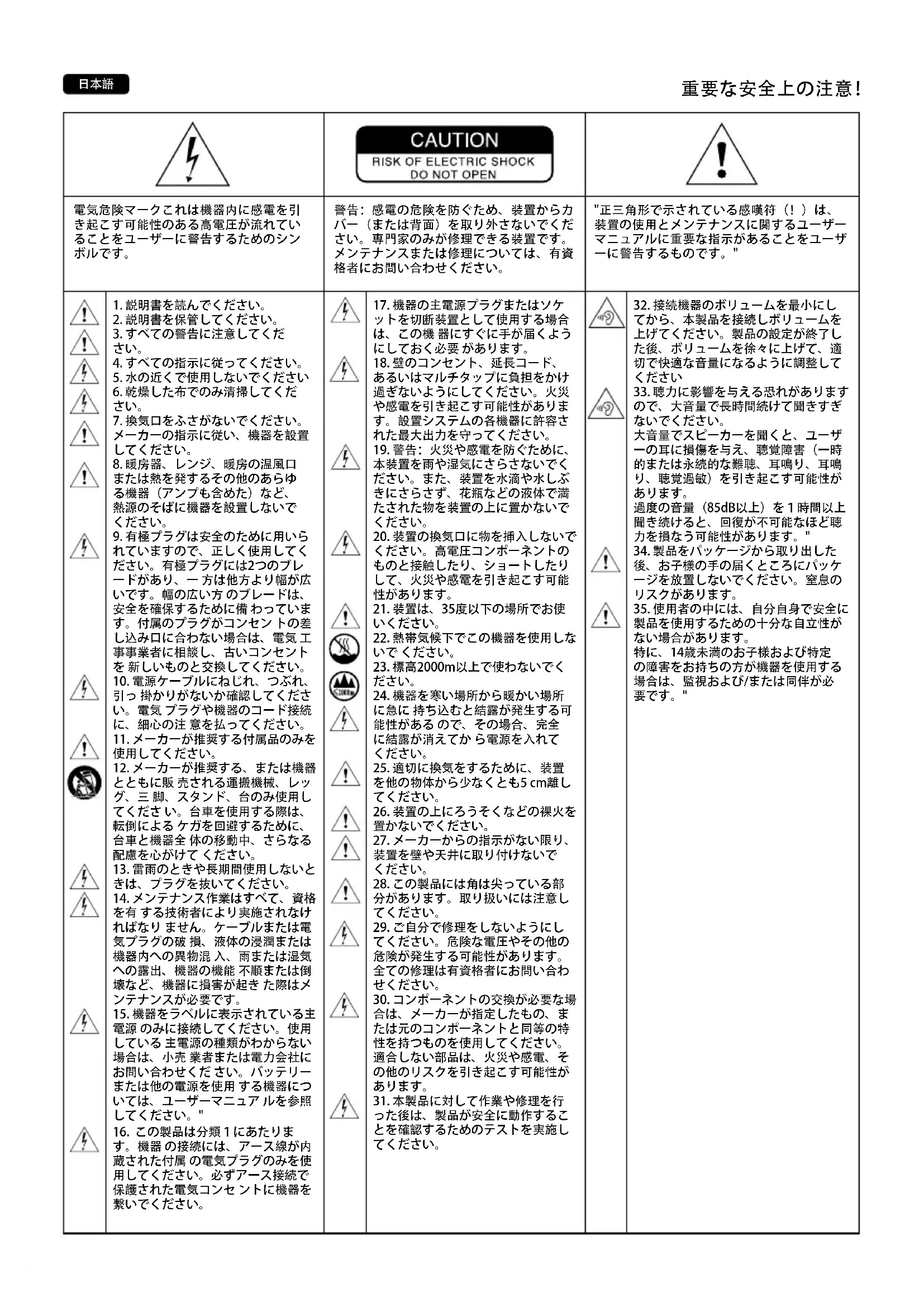

安全上の注意	水や湿気にさらさないでください。本体を開けないでください。感電の危険があります。修理は資格のある担当者に依頼してください。
交換部品と修理可能性	ユーザーが交換できる部品はありません。作業は資格のある専門家にご依頼ください。

よくある質問 - Trio6 FOCAL

Trio6の中域/高域プレートの向きを変えるには？

4番の六角レンチで4本のネジを外し、プレートを約10cm引き出して傾け、90°ずつ360°回転させて希望の位置に合わせます。ホーンを再装着し、対角線上のネジを段階的に締め付けてください。

Trio6でフォーカスモードを有効にするには？

フォーカスモードはINPUT端子に接続されたコントロールペダル（別売）で有効になります。フォーカスモードスイッチでFocus 1、Focus 2、または1+2（デュアルペダルが必要）を選択できます。FOCUS LEDはFocus 1で緑、Focus 2で橙に点灯します。

Focus 1とFocus 2の違いは？

Focus 1モードではスピーカーがフルレンジ1ウェイとなり、周波数特性は100Hz～15kHzになります。Focus 2モードでは2ウェイを維持し、80Hz～40kHzの特性です。これらのモードは帯域制限されたシステムでの転送を確認するためのものです。

Trio6の背面パネルではどのような設定が可能ですか？

設定には、入力感度スイッチ（+4dBu/-10dBV）、オートスタンバイスイッチ、HFシェルビングコントロール（4.5kHz以上調整）、LMF EQ（160Hz補正）、LFシェルビング（150Hz以下調整）、電圧セレクター、ヒューズホルダー、電源スイッチ、フォーカス入出力コネクターが含まれます。

Trio6をオーディオソースに接続するには？

バランスXLRケーブルを使用して、ソースの出力をTrio6のXLRメス入力に接続します。ソースとスピーカーの電源がオフになっていることを確認してください。感度を+4dBu（業務用）または-10dBV（民生用）に設定します。付属の電源コードを適切なコンセントに接続します。

Trio6の推奨エージング期間は？

トランスデューサーは数週間のエージング期間を必要とします。プロセスを早めるには、低音域豊かな音楽プログラムで中程度の音量で約20時間動作させてください。

Trio6の掃除方法は？

スピーカーの清掃には乾いた柔らかい布を使用してください。溶剤、研磨剤、液体は絶対に使用しないでください。開口部に水が入らないように注意してください。

保証期間内に問題が発生した場合の対処法は？

Focalの販売店にご連絡ください。フランスでは法的保証期間は2年間です（フランス以外では現地販売店の条件によります）。製品を元の梱包で販売店に発送し、故障の分析を受けてください。保証は誤使用による損傷をカバーしません。

Trio6を壁や天井に取り付けることはできますか？

はい、Trio6には取り付け用インサート（ピッチ70mm、M6ネジ）があります。適切なK&M®取り付けキット（壁用：24471/24359、天井用：24491/24359）を使用してください。取り付けは資格のある専門家が行う必要があります。

フォーカスモードにはどのタイプのケーブルを使用しますか？

シングルペダル（フォーカスオン/オフ）の場合は6.35mmモノラルジャックケーブルを使用します。デュアルペダル（1+2モード）の場合は6.35mmステレオジャックケーブル（TRS）を使用します。複数のスピーカーをフォーカス接続するには、フォーカス出力と入力の間にステレオジャックケーブルを使用します。

使用説明書 Trio6 FOCAL

эксплуатации / 使用手册 / 사용 설명서 /

2 1 8 3 9 10 11 12 13 4 5 6 7 FOCAL SUGU2 国信 CC I 国信 CC II

F

• 响应频率 (@ -3 dB) 28 Hz - 400 Hz
• 最大SPL级(CEA2010B 平均 30-200 Hz 开阔区域 @ 1 m)	124.5 dB

电子部件

• 输入均衡XLR LFE 10 kΩ,左&右 10 kΩ

• 输出均衡XLR LFE(并联)左&右 50 Ω

• 低音放大级 600 W RMS,等级 G

• 额定电源 100-120V~50/60Hz
