Trio6 - Subwoofer FOCAL - Bezpłatna instrukcja obsługi

Typ produktu	Aktywny monitor studyjny 3-drożny
Marka	Focal
Model	Trio6
Pasmo przenoszenia	35 Hz - 40 kHz (-3 dB)
Tryb Focus 1	100 Hz - 15 kHz
Tryb Focus 2	80 Hz - 40 kHz
Maksymalny poziom SPL	115 dB (CEA2034 średnia 50-10 kHz, pole swobodne @ 1m)
Wymiary (W x S x G)	537 x 292 x 369 mm
Waga	25 kg
Napięcie zasilania	100-120 V~ 50/60 Hz lub 220-240 V~ 50/60 Hz
Pobór mocy nominalnej	160 W
Wzmacniacz niskotonowy	100 W RMS, klasa G
Wzmacniacz średniotonowy	100 W RMS, klasa G
Wzmacniacz wysokotonowy	50 W RMS, klasa AB
Przetwornik niskotonowy	8 cali (20,3 cm) membrana kompozytowa sandwich "W"
Przetwornik średniotonowy	5 cali (12,7 cm) membrana kompozytowa sandwich "W"
Przetwornik wysokotonowy	1,5 cala (3,8 cm) odwrócona kopułka z czystego berylu
Wejście audio	Symetryczne XLR, impedancja 10 kΩ
Elementy sterujące użytkownika	Czułość, Auto standby, Tryb Focus, HPF, LF Shelv, LMF EQ, HF Shelv
Bezpieczniki	~100-120 V: T3,15AH/250 V; ~220-240 V: T1,6AH/250 V
Konstrukcja	MDF 22 mm
Wykończenie	Boki z forniru naturalnego w kolorze ciemnoczerwonym, korpus czarny
Zakres temperatur (praca)	5 do 35 °C
Zakres temperatur (przechowywanie)	0 do 50 °C
Konserwacja i czyszczenie	Czyścić tylko suchą szmatką. Nie używać płynnych środków czyszczących.
Bezpieczeństwo	Nie wystawiać na wodę ani wilgoć. Nie otwierać urządzenia. Ryzyko porażenia prądem. Wszelkie naprawy powierzać wykwalifikowanemu personelowi.
Pięści zamienne i naprawialność	Żadne części nie są wymienialne przez użytkownika. W przypadku jakichkolwiek interwencji skontaktuj się z wykwalifikowanym specjalistą.

Często zadawane pytania - Trio6 FOCAL

Jak obrócić moduł średnio/wysokotonowy w Trio6?

Wyjmij 4 śruby za pomocą klucza imbusowego nr 4, wysuń moduł o około 10 cm, przechylając go, a następnie obróć go o 360° co 90° do żądanej pozycji. Włóż z powrotem obudowę i dokręcaj śruby na krzyż, stopniowo zwiększając siłę mocowania.

Jak aktywować tryb Focus w Trio6?

Tryb Focus aktywuje się za pomocą pedału sterującego (nie dołączonego) podłączonego do wejścia INPUT. Przełącznik trybu Focus umożliwia wybór między Focus 1, Focus 2 lub 1+2 (wymaga podwójnego pedału). Dioda FOCUS świeci na zielono dla Focus 1, na pomarańczowo dla Focus 2.

Jaka jest różnica między Focus 1 a Focus 2?

Tryb Focus 1 redukuje głośnik do pojedynczej ścieżki pełnopasmowej z pasmem przenoszenia od 100 Hz do 15 kHz. Tryb Focus 2 zachowuje dwie ścieżki z pasmem od 80 Hz do 40 kHz. Te tryby pozwalają sprawdzić przenoszenie na systemach o ograniczonym paśmie.

Jakie ustawienia są dostępne na tylnym panelu Trio6?

Ustawienia obejmują: przełącznik czułości wejścia (+4 dBu/-10 dBV), przełącznik automatycznego czuwania, regulację HF Shelving (korekta powyżej 4,5 kHz), LMF EQ (korekta przy 160 Hz), LF Shelving (korekta poniżej 150 Hz), wybór napięcia, bezpiecznik, wyłącznik zasilania oraz złącza wejścia/wyjścia Focus.

Jak podłączyć Trio6 do źródła dźwięku?

Użyj symetrycznego kabla XLR, aby podłączyć wyjście źródła do żeńskiego złącza XLR w Trio6. Upewnij się, że źródło i głośnik są wyłączone. Ustaw czułość na +4 dBu (profesjonalne) lub -10 dBV (konsumenckie). Podłącz dołączony przewód zasilający do odpowiedniego gniazdka sieciowego.

Jaki jest zalecany okres wygrzewania Trio6?

Przetworniki wymagają okresu wygrzewania trwającego kilka tygodni. Aby przyspieszyć proces, włącz głośnik na około dwadzieścia godzin przy średnim poziomie głośności, używając programów muzycznych bogatych w niskie częstotliwości.

Jak czyścić Trio6?

Używaj suchej, miękkiej szmatki do czyszczenia głośnika. Nigdy nie używaj rozpuszczalników, środków ściernych ani płynów. Nie dopuszczaj do przedostania się wody do otworów.

Co zrobić w przypadku problemu objętego gwarancją?

Skontaktuj się ze sprzedawcą Focal. Ustawowa gwarancja zgodności wynosi 2 lata we Francji (poza Francją obowiązują warunki lokalnego dystrybutora). Wyślij urządzenie w oryginalnym opakowaniu do sprzedawcy, który przeanalizuje usterkę. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania.

Czy można zamontować Trio6 na ścianie lub suficie?

Tak, Trio6 posiada gwintowane otwory montażowe (rozstaw 70 mm, śruby M6). Użyj odpowiednich zestawów montażowych K&M® (referencje 24471/24359 do ściany, 24491/24359 do sufitu). Instalacja powinna być wykonana przez wykwalifikowanego specjalistę.

Jakiego kabla użyć do trybu Focus?

W przypadku pojedynczego pedału (Focus włącz/wyłącz) użyj kabla jack mono 6,35 mm. W przypadku podwójnego pedału (tryb 1+2) użyj kabla jack stereo 6,35 mm (TRS). Aby połączyć wiele głośników w trybie Focus, użyj kabli jack stereo między wyjściami a wejściami Focus.

INSTRUKCJA OBSŁUGI Trio6 FOCAL

Handleiding / Instrukcja obsługi / Руководство по

Pin 1 = masa (blindaje)

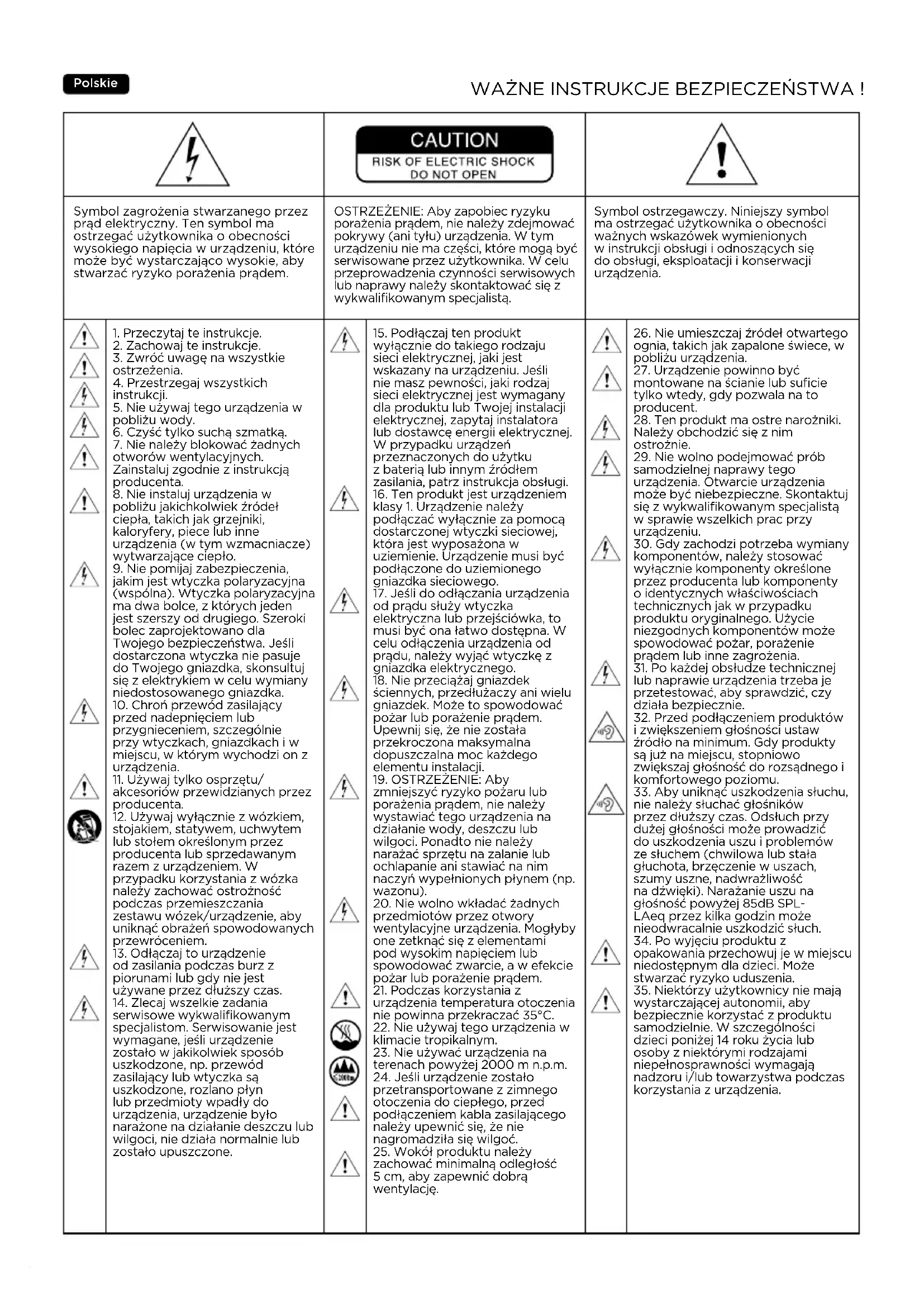

Symbol zagrożenia stwarzanego przez prąd elektryczny. Ten symbol ma ostrzegać użytkownika o obecności wysokiego napięcia w urządzeniu, które może być wystarczające wysokie, aby stwarzać ryzyko porażenia prądem.		OSTRZEŻENIE: Aby zapobiec ryzyku porażenia prądem, nie należy zdejmować pokrywy (ani tyłu) urządzenia. W tym urządzeniu nie ma części, które mogą być serwisowane przez użytkownika. W celu przeprowadzenia czynności serwisowych lub naprawy należy skontaktować się z wykwalifikowanym specjalistą.		Symbol ostrzegawczy. Niniejszy symbol ma ostrzegać użytkownika o obecności ważnych wskazówek wymienionych w instrukcji obsługi i odnoszących się do obsługi, eksploatacji i konserwacji urządzenia.
	1. Przeczytaj te instrukcje.2. Zachowaj te instrukcje.3. Zwróć uwagę na wszystkie ostrzżenia.4. Przestrzegaj wszystkich instrukcji.5. Nie używaj tego urządzenia w pobliżu wody.6. Czyść tylko suchą szmatką.7. Nie należy blokować żadnych otworów wentylacyjnych. Zainstaluj zgodnie z instrukcją producenta.8. Nie instaluj urządzenia w pobliżu jakichkolwiek źródeł ciepła, takich jak grzejniki, kaloryfery, piece lub inne urządzenia (w tym wzmacniacze) wytwarzające ciepło.9. Nie pomiją zabezpieczenia, jakim jest wtyczka polaryzacyjna (wspólna). Wtyczka polaryzacyjna ma dwa bolce, z których jeden jest szerszy od drugiego. Szeroki bolec zaprojektowano dla Twojego bezpieczeństwa. Jeśli dostarczona wtyczka nie pasuje do Twojego gniażdka, skonsultuj się z elektrykiem w celu wymiany niedostosowanego gniażdka.10. Chroni przewód zasilający przed nadepnięciem lub przygnieczeniem, szczególnie przy wtyczkach, gniażdkach i w miejscu, w którym wychodzi on z urządzenia.11. Używaj tylko osprzętu/akcesoriów przewidzianych przez producenta.12. Używaj wyłącznie z wózkiem, stojakiem, statywem, uchwytem lub stołem określonym przez producenta lub sprzedawanym razem z urządzeniem. W przypadku korzystania z wózka należy zachować ostrożność podczas przemieszczania zestawu wózek/urządzenie, aby uniknąć obrażeń spowodowanych przewróceniem.13. Odłączaj to urządzenie od zasilania podczas burz z piorunami lub gdy nie jest używane przez dłuższy czas.14. Zlecaj wszelkie zadania serwisowe wykwalifikowanym specjalistom. Serwisowanie jest wymagane, jeśli urządzenie zostało w jakikolwiek sposób uszkodzone, np. przewód zasilający lub wtyczka są uszkodzone, rozlano płyn lub przedmioty wpadły do urządzenia, urządzenie było narażone na działanie deszczu lub wilgoci, nie działa normalnie lub zostało upuszczone.	[ZZY3][537S]	15. Podłączaj ten produkt wyłącznie do takiego rodzaju sieci elektrycznej, jaki jest wskazany na urządzeniu. Jeśli nie maszPenności, jaki rodzaj sieci elektrycznej jest wymagany dla produktu lub Twojej instalacji elektrycznej, zapytaj instalatora lub dostawcę energii elektrycznej. W przypadku urządzeń przeznaczonych do użytku z baterią lub innym źródłem zasilania, patrz instrukcja obsługi.16. Ten produkt jest urządzeniem klasy 1. Urządzenie należy podłącząć wyłącznie za pomocą dostarczonej wtyczki sieciowej, która jest wyposażona w uziemienie. Urządzenie musi być podłączone do uziemionego gniażdka sieciowego.17. Jeśli do odłączania urządzenia od prądu służy wtyczka elektryczna lub przejściówka, to musi być ona łatwo dostępna. W celu odłączenia urządzenia od prądu, należy wyjąć wtyczkę z gniażdka elektrycznego.18. Nie przeciążaj gniażdek ściennych, przedłużaczy ani wielu gniażdek. Może to spowodować pożar lub porażenie prądem. Upewnij się, że nie została przekroczona maksymalna dopuszczalna moc każdego elementu instalacji.19. OSTRZEŻENIE: Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie należy wystawiać tego urządzenia na działanie wody, deszczu lub wilgoci. Ponadto nie należy narażać sprzętu na zalanie lub ochłapanie ani stawić na nim naczyń wypełnionych płynem (np. wazonu).20. Nie wolno wkładać żadnych przedmiotów przez otwory wentylacyjne urządzenia. Mogłyby one zetknąć się z elementami pod wysokim napięciem lub spowodować zwarcie, a w efekcie pożar lub porażenie prądem.21. Podczas korzystania z urządzenia temperatura otoczenia nie powinna przekraczać 35°C.22. Nie używaj tego urządzenia w klimacie tropikalnym.23. Nie używać urządzenia na terenach powyżej 2000 m.n.p.m.24. Jeśli urządzenie zostało przetransportowane z zimnego otoczenia do ciepłego, przed podłączeniem kabla zasilającego należy upewnić się, że nie nagromadziła się wilgoć.25. Wokół produktu należy zachować minimalną odległość 5 cm, aby zapewnić dobrą wentylację.	[BY32][2CSD]	26. Nie umieszczaj źródeł otwartego ognia, takich jak zapalone świecie, w pobliżu urządzenia.27. Urządzenie powinno być montowane na ścianie lub suficie tylko wtedy, gdy pozwala na to producent.28. Ten produkt ma ostre narożniki. Należy obchodzić się z nim ostrożnie.29. Nie wolno podejmować prób samodzielnej naprawy tego urządzenia. Otwarcie urządzenia może być niebezpieczne. Skontaktuj się z wykwalifikowanym specjalistą w sprawie wszelkich prac przy urządzeniu.30. Gdy zachodzi potrzeba wymiany komponentów, należy stosować wyłącznie komponenty określone przez producenta lub komponenty o identycznych właściwościach technicznych jak w przypadku produktu oryginalnego. Użycie niezgodnych komponentów może spowodować pożar, porażenie prądem lub inne zagrożenia.31. Po każdej obsługde technicznej lub naprawie urządzenia trzeba je przetestować, aby sprawdzić, czy działa bezpiecznie.32. Przed podłączeniem produktów i zwiększeniem głośności ustaw źródło na minimum. Gdy produkty są już na miejscu, stopniowo zwiększaj głośność do rozsądnego i komfortowego poziomu.33. Aby uniknąć uszkodzenia słuchu, nie należy słuchać głośników przez dłuższy czas. Odsłuch przy dużej głośności może prowadzić do uszkodzenia uszu i problemów ze słuchem (chwilowa lub stała głuchota, bręczenie w uszach, szumy uszne, nadwrażliwość na dźwięki). Narażanie uszu na głośność powyżej 85dB SPL-LAeq przez kilka godzin może nieodwracalnie uszkodzić słuch.34. Po wyjęciu produktu z opakowania przechowuj je w miejscu niedostępnym dla dzieci. Może stwarzać ryzyko uduszenia.35. Niekórzy użytkownicy nie mają wystarczającej autonomii, aby bezpiecznie korzystać z produktu samodzielnie. W szczególności dzieci poniżej 14 roku życia lub osoby z niektórymi rodzajami niepełnosprawności wymagają nadzoru i/lub towarzystwa podczas korzystania z urządzenia.

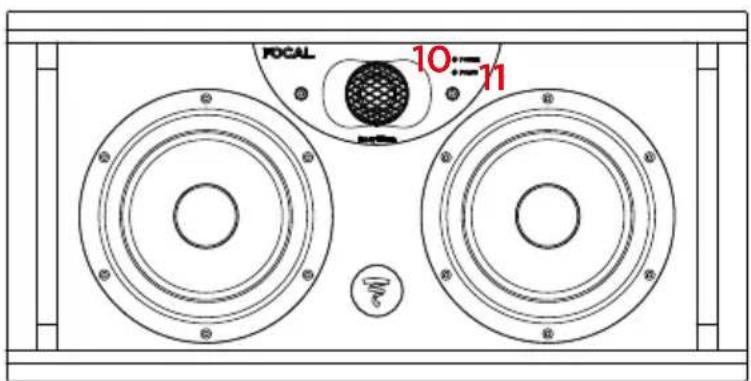

FOCAL 10 11

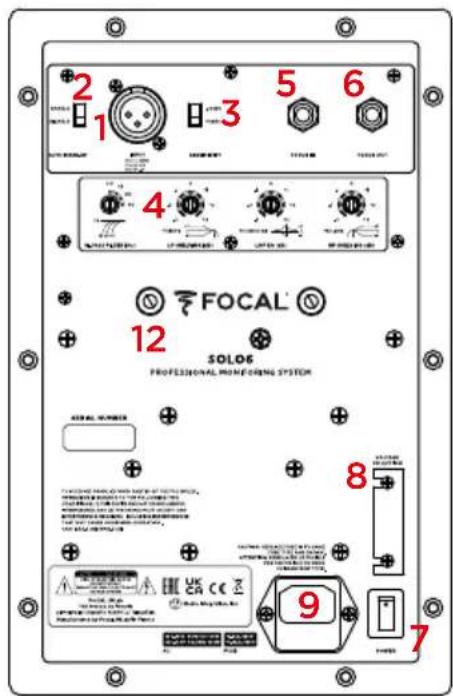

2 1 3 5 6 4 FOCAL 12 SOLO6 PROFESSIONAL MONODGING SYSTEM 8 9 7

A

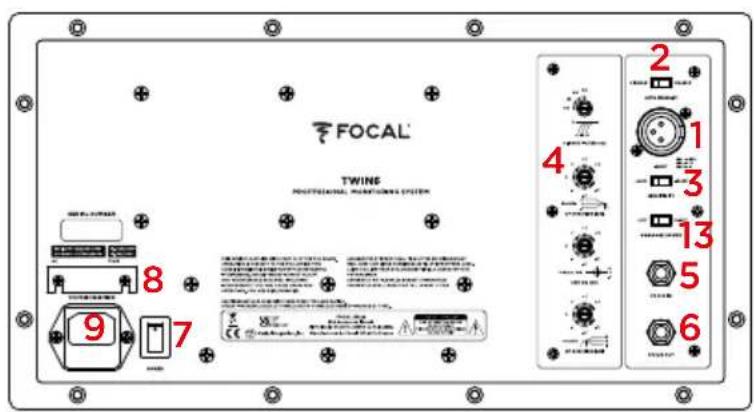

FOCAL TWINE PROFESSIONAL MOUNTING SYSTEM 9 7 8 4 2 1 3 13 5 6

FOCAL 10-11

B

1. Złącze wejściowe sygnału audio

2. Przełącznik automatycznego włączania trybu czuwania

3. Przełącznik czułości wejściowej

4. Kontrola filtrów

5. Wejście trybu Focus

6. Wyjście trybu Focus

7. Wyłącznik sieciowy - ON/OFF

8. Selektor napięcia

9. Uchwyt bezpiecznikowy/wtyczka sieciowa

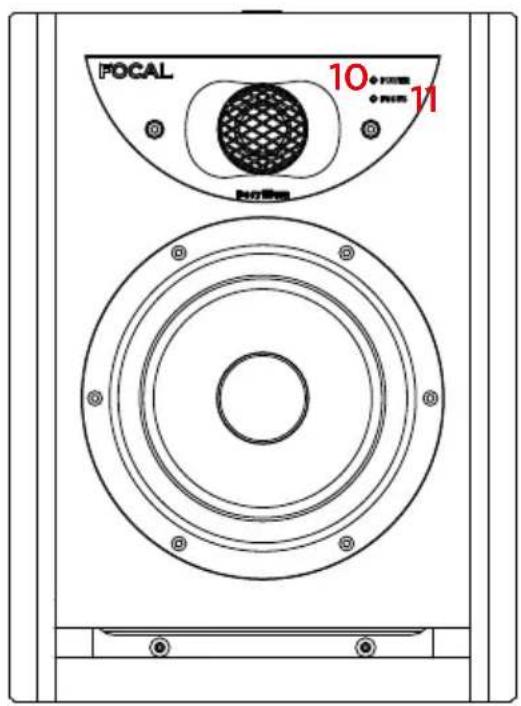

10. Dioda LED

zasilania (ON/OFF)

zasilania (ON/OFF):

- ON (świeci na zielono)

- czuwanie (świeci na czerwono)

- ochrona (miga na czerwono)

1. Dioda LED

trybu Focus:

- ON (świeci na zielono)

1. Wstawki do montażu naściennego

2. Przełącznik wyboru

głośnika średniotonowego

Pozycja A Lewa/prawa

Pozycja B Lewa/prawa

Pozycja A Lewa/prawa

Pozycja B Lewa/prawa

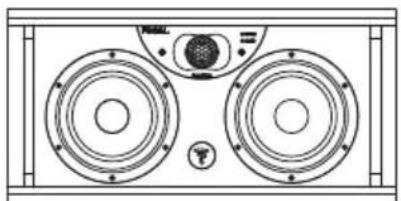

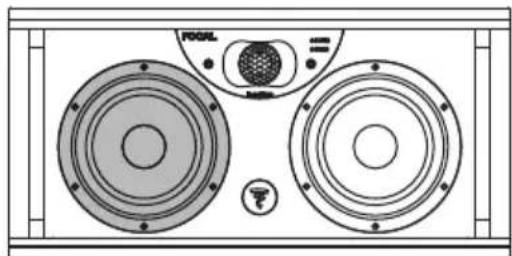

Głośnik wybrany do odtwarzania tonów średnich z przełącznikiem tonów średnich (midrange driver) ustawionym na lewo (LEFT)

Midrange (tony średnie)

LEFT

RIGHT

MIDRANGE DRIVER

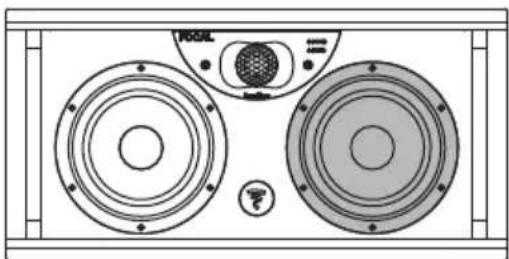

Głośnik wybrany do odtwarzania tonów średnich z przełącznikiem tonów średnich (midrange driver) ustawionym na prawo (RIGHT)

Midrange (tony średnie)

E

1. Przełącznik czułości wejściowej
2. Przełącznik automatycznego włączania trybu czuwania
3. Złącza wejściowe i wyjściowe LFE
4. Złącza wejściowe i wyjściowe sygnału lewego
5. Złącza wejściowe i wyjściowe sygnału prawego
6. Złącze jack 6,35 mm do zdalnego sterowania bypassem 2.1
7. Złącza wejściowe i wyjściowe trybu Focus
8. Przełącznik biegunowości

9. Sterowanie fazą

10. Potencjometr filtra dolnoprzepustowego

11. Sterowanie poziomem głośności

12. Przełącznik filtra górnoprzepustowego

13. Dioda LED

zasilania (ON/OFF):

- ON (świeci na zielono)

- czuwanie (świeci na czerwono)

- ochrona (miga na czerwono)

1. LED 2.1 BYPASS/wyciszenie: ON (świeci na zielono)

FOCAL 11 12 HDC/L

1 3 10 4 5 2 6 FOCAL 7 8 9

G

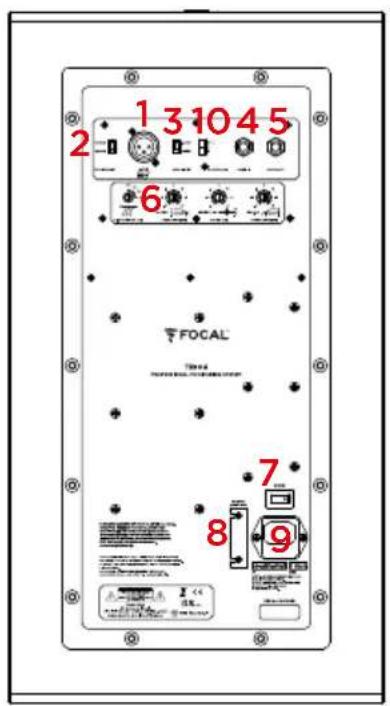

1. Złącze wejściowe sygnału audio
2. Przełącznik automatycznego włączania trybu czuwania
3. Przełącznik czułości wejściowej
4. Wejście trybu Focus
5. Wyjście trybu Focus
6. Kontrola filtrów
7. Wyłącznik sieciowy - ON/OFF
8. Selektor napięcia
9. Uchwyt bezpiecznikowy/wtyczka sieciowa

10. Przełącznik trybu Focus

11. Dioda LED
    zasilania (ON/OFF)
    zasilania (ON/OFF):

12. ON (świeci na zielono)
13. czuwanie (świeci na czerwono)

14. ochrona (miga na czerwono)

15. Dioda LED

trybu Focus:
- dioda FOCUS 1 (świeci na zielono)
- dioda FOCUS 2 (świeci na
pomarańczowo)

W celu łatwiejszego skorzystania z gwarancji FOCAL JMLab zarejestruj swój produkt online na stronie: www.focal.com/garantie

Dziękujemy za zakup produktu Focal. Witamy w naszym świecie - świecie monitorów studyjnych. Naszymi wartościami są innowacyjne rozwiązania, tradycja, doskonałość i przyjemność, a jedynym celem - oferowanie naszym klientom czystego, wiernego i bogatego dźwięku. Zalecamy przeczytanie instrukcji zawartych w tej broszurze i zachowanie jej do przyszłego wykorzystania, aby odkryć pełen zakres możliwości tego sprzętu.

Zawartość zestawu

Kolumna jest dostarczana w zestawie z następującymi elementami:

• 1 przewodnik szybkiego startu
  • 1 kabel zasilający
  • 4 gumowe podkładki
• Plastikowy woreczek z instrukcją obsługi (głośnik wysokotonowy z odwróconą kopułką z beryłu) oraz taśmą klejącą do naklejenia na głośnik wysokotonowy w przypadku uszkodzenia kopułki

Sprawdzić, czy nie brakuje żadnego elementu, i wyjąć wszystkie akcesoria z pudełka. Aby nie uszkodzić produktów podczas rozpakowywania, należy przestrzegać instrukcji rozpakowywania umieszczonej na pudełku. Sprawdzić, czy na opakowaniu nie ma śladów uszkodzeń. Jeśli opakowanie jest uszkodzone, powiadomić o tym przewoźnika i dostawcę. Opakowanie musi być utrzymywane w dobrym stanie, aby można go było użyć w przyszłości.

Zalecenia

Pragniemy zwrócić uwagę, że zakupione produkty mogą generować wysokie ciśnienie akustyczne, zwłaszcza w konfiguracji 5.1 lub Dolby Atmos®. Ze względu na niski poziom zniekształceń i minimalny poziom zmeczenia użytkownika, nie zawsze łatwo jest ocenić rzeczywiste ciśnienie akustyczne. Należy pamiętać, że narażenie na podwyższony poziom dźwięku przez dłuższy czas może prowadzić do nieodwracalnej utraty słuchu.

Warunki gwarancji

W razie problemu należy skontaktować się ze sprzedawcą Focal. Poza Francją sprzęt Focal jest objęty gwarancją, której warunki są ustalane lub realizowane lokalnie przez oficjalnego dystrybutora Focal w każdym kraju, zgodnie z przepisami obowiązującymi na danym terytorium.

Szybki start

1. Przed podjęciem jakichkolwiek działań należy upewnić się, że kolumny i źródło dźwięku (np. konsola) są wyłączone oraz że wszystkie ustawienia z tyłu kolumn znajdują się w pozycji 0. Należy zwrócić uwagę na ustawienie przełącznika czułości na +4 dBu.
2. Podłączyć sygnał audio ze źródła do kolumn za pomocą wejść XLR.
3. Do podłączenia kolumny do sieci elektrycznej należy użyć dostarczonego w zestawie kabla zasilającego.
4. Włączyć źródło dźwięku i sprawdzić, czy poziom wyjściowy źródła dźwięku podłączonego do kolumny jest ustawiony na -∞ lub bardzo niski poziom.
5. Podłączyć kolumny pod napięcie. Kolumny są teraz w trybie czuwania.
6. Zwiększać poziom źródła dźwięku, dopóki kolumny nie wykryją sygnału, tak aby automatycznie przełączyły się w tryb pracy.

Po włączeniu kolumn i automatycznym przejściu do trybu czuwania obwód wykrywania sygnału audio w kolumnie kilka sekund po przyjęciu sygnału automatycznie przełączy się z trybu czuwania do trybu pracy.

1. Po zakończeniu sesji nagrywania, miksowania lub masteringu zalecamy wyłączenie urządzeń w następującej kolejności:

a. Wyłączyć kolumny

b. Wyłączyć źródła audio

Solo6

Solo6 to profesjonalny dwudrożny, aktywny monitor bliskiego pola (2 wewnętrzne wzmacniacze), składający się z głośnika średnio-niskotonowego Focal 6,5 (16,5 cm) z membraną typu sandwich „W”, wzmocnionego otworem laminarnym o dużym przekroju, oraz głośnika wysokotonowego Focal z odwróconą kopułką z czystego berylu (rys. A).

Twin6

Twin6 to profesjonalny dwuipółdrożny, aktywny monitor bliskiego lub średniego pola (3 wewnętrzne wzmacniacze), składający się z dwóch głośników Focal 6,5 (16,5 cm) z membraną typu sandwich „W”, wzmocnionych podwójnym otworem laminarnym o dużym przekroju, oraz głośnika wysokotonowego Focal z odwróconą kopułką z czystego berylu. Oba głośniki 6,5 odtwarzają tony niskie, ale tylko jeden z nich (którego ustawienie można wybrać) odtwarza tony średnie (rys. B).

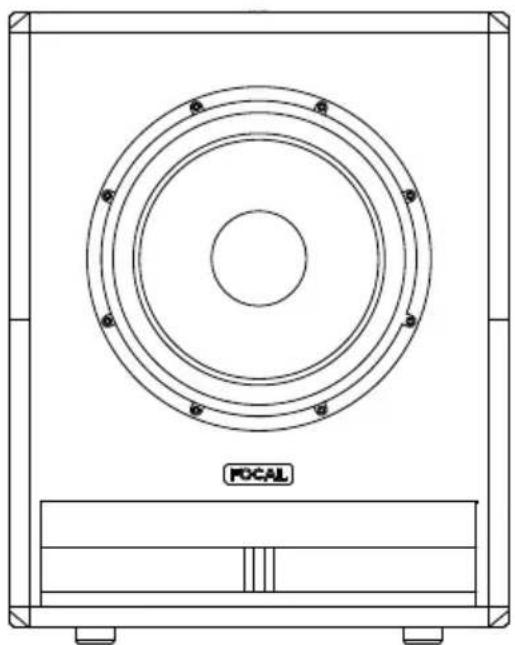

Sub12

Sub12 to aktywny subwoofer do profesjonalnych systemów sterowania. Wykorzystany przetwornik to 13-calowy (33 cm) subwoofer Focal z membraną typu sandwich „W”, wzmocniony otworem laminarnym o dużym przekroju (rys. F). Głośnika Sub12 można używać:

• jako uzupełnienie głośnika basowego lub subwoofera w instalacjach stereo + subwoofer (2.1 lub 2.2). W tym celu złącza tylnego panelu głośnika Sub12 umożliwiają podłączenie tradycyjnego źródła stereo (Left In i Right In) oraz odzyskanie sygnału (Left Out i Right Out) przetwarzanego przez filtr górnoprzepustowy zawarty w Sub12, przeznaczonego do zasilania kolumn towarzyszących, tak zwanych satelitów.
• jako kanał LFE (Low Frequency Effect) do użytku w systemach wielokanałowych (5.1, 5.2, 6.1 itd.) przez specjalne wejście LFE umieszczone na tylnym panelu Sub12. W trybie LFE filtr dolnoprzepustowy nie jest już aktywny.

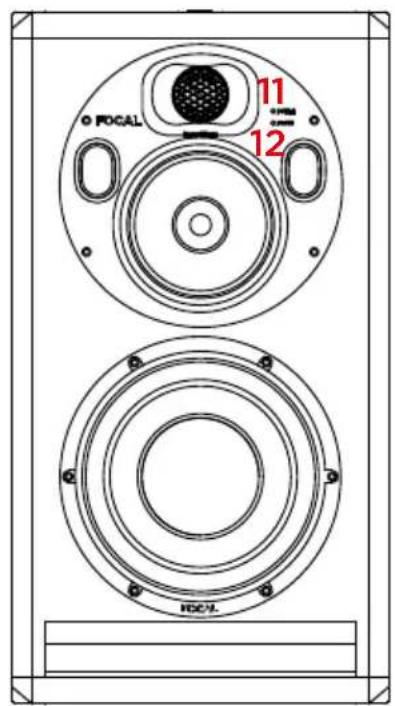

Trio6

Trio6 to profesjonalny trójdrożny, aktywny monitor bliskiego pola. Składa się on z 8-calowego subwoofera z membraną typu sandwich „W”, wzmocnionego otworem laminarnym o dużym przekroju, 5-calowego głośnika niskotonowego z membraną typu sandwich „W” oraz głośnika wysokotonowego Focal z odwróconą kopułką z czystego beryłu.

INSTALACJA

Zasilanie sieciowe

Po rozpakowaniu produktów należy najpierw sprawdzić, czy wybrane napięcie robocze jest prawidłowe, w zależności od napięcia zasilania wybranego przełącznikiem; należy również sprawdzić (i w razie potrzeby wymienić) bezpiecznik, którego natężenie jest zależne od napięcia roboczego (patrz charakterystyka bezpiecznika w tabeli specyfikacji).

Uwaga

Produkty muszą być uziemione za pomocą dostarczonego w tym celu kabla zasilającego. Należy sprawdzić kompatybilność posiadanej instalacji elektrycznej (wyłącznik, wtyczki, przedłużacz, listwa zasilająca itp.) z mocą pobieraną przez głośniki Solo6, Twin6, a zwłaszcza Sub12.

Podłączenie wejść audio

Sygnał audio wchodzi poprzez żeńskie złącze XLR. Podstawa ta umożliwia podłączenie źródła sygnału symetrycznego i wykorzystuje standardowy schemat połączeń:

Pin 1 = masa (ekranowanie)

Pin 2 = gorący (sygnał w fazie)

Pin 3 = zimny (sygnał poza fazą)

Jeśli źródło sygnału jest asymetryczne, zwykle łączy się pin zimny (pin 3) z masą (pin 1). Połączenie to zwykle wykonuje się na poziomie kabla.

Automatyczne włączanie trybu czuwania

Monitory z linii ST6 są wyposażone w tryb czuwania. Aby wyjść z trybu czuwania, należy wysłać sygnał audio do monitora, zwiększając stopniowo poziom dźwięku źródła audio. Po około 15 minutach bez odbioru sygnału audio monitory automatycznie przechodzą do trybu czuwania. W trybie czuwania zużycie energii elektrycznej jest mniejsze niż 0,5 W. Funkcję przechodzenia do trybu czuwania można dezaktywować przy pomocy przełącznika trybu czuwania.

Podłączenia typowe dla Sub12 (rys. F)

Używanie głośnika Sub12 w konfiguracji stereo + subwoofer (2.1 lub 2.2)

Left IN: to wejście służy do odbioru lewego wyjścia źródła audio (konsola mikser ska itp.).

Right IN: to wejście służy do odbioru prawego wyjścia źródła audio (konsola mikser ska itp.).

Left OUT: to wyjście służy do zasilania lewej kolumny systemu 2.1. Tak odzyskany sygnał jest wcześniej filtrowany przez filtr górnoprzepustowy głośnika Sub12.

Right OUT: to wyjście służy do zasilania prawej kolumny systemu 2.1. Tak odzyskany sygnał jest wcześniej filtrowany przez filtr górnoprzepustowy głośnika Sub12.

Korzystanie z głośnika Sub12 w tryble LFE

LFE: to wejście służy do zasilania głośnika Sub12 w konfiguracji wielokanałowej (5.1, 5.2, 6.1, 6.2, 7.1, 7.2 itd.). Wejście LFE jest przeznaczone tylko do niskich częstotliwości.

Ustawienie

Kolumny Solo6, Twin6 i Trio6 to monitory bliskiego pola, które należy umieścić w odległości od 1 do 3 m od słuchacza i skierować w jego stronę. Można je bez problemu umieścić na konsoli miksującej lub na odpowiednich stojakach; w każdym przypadku zaleca się ustawienie głośnika wysokotonowego na wysokości od ziemi zbliżonej do poziomu uszu słuchacza. W razie potrzeby można bez problemu odwrócić normalny układ głośników i ustawić głośnik wysokotonowy na dole, tak aby zbliżyć się do tej reguły (rys. C, D).

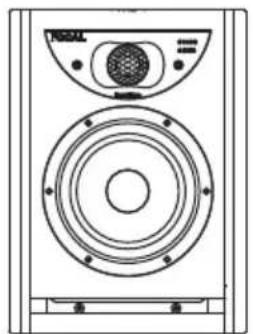

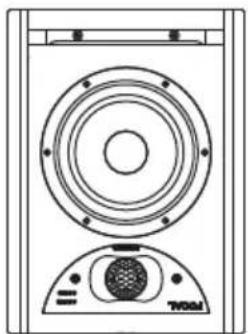

Kolumny Solo6 można ustawić pionowo lub poziomo (rys. C), w zależności od otoczenia, najlepiej przodem do słuchacza. Zalecamy jednak ustawienie w pionie.

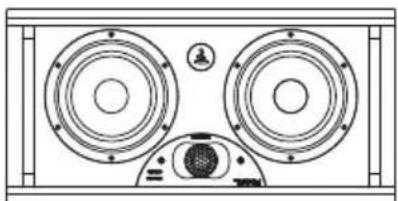

Ze względu na swoją konstrukcję kolumny Twin6 nadają się raczej do odsłuchu w poziomie, choć w niektórych przypadkach można je ustawić również w pionie. Głośnik Twin6 posiada przełącznik pozwalający wybrać miejsce, w którym znajduje się głośnik przeznaczony do odtwarzania tonów średnich (patrz Obsługa – Sterowanie – Przełącznik Midrange Driver Left/Right) - (rys. E). Z tego względu należy zawsze wybierać konfigurację „symetryczną” lub „lustrzaną” w stosunku do słuchacza.

Ustawienie płytki do tonów średnich i wysokich

Płytkę do tonów średnich i wysokich monitora Trio6 można obracać o 360° w zakresie co 90°.

Umożliwia to optymalizację konfiguracji monitora w zależności od pomieszczenia i ograniczeń instalacji.

Procedura ustawiania płytki do tonów średnich i wysokich

1) Odkręcić 4 śruby za pomocą klucza imbusowego nr 4 (rys. I).
2) Odchylić płytkę o około 10 cm (rys. J).
3) ZA pomocą otworów wentylacyjnych obróć płytkę do żądanej pozycji. Upewnić się, że wkładki montażowe są wyrównane z otworami na płytce, tak aby zapewnić idealne wyrównanie śrub/otworów na płytce/wkładkach montażowych (rys. K).
4) Aby zapewnić prawidłowe funkcjonowanie głośnika tubowego, należy zawsze przestrzegać następujących 3 punktów:
4,1. Ustawić głośnik tubowy. Włożyć i przykręcić ręcznie 4 śruby, przestrzegając zasady wkręcania na krzyż, jak pokazano na rysunku (rys. L).
4,2. Ustawić niską moc wkrętarki. Przykręcić na krzyż.
4,3. Ustawić większą moc wkrętarki. Ponownie przykręcić na krzyż. Następnie upewnić się, że śruby są dokręcone.
5) Monitor jest gotowy do użycia.

Ustawianie gumowych podkładek

Monitory ST6 są dostarczane z 4 gumowymi podkładkami, które umożliwiają oddzielenie głośnika od jego podłoża (konsola, stojak itp.). Zalecamy rozstawienie stopek jak najdalej od siebie, w zależności od wymiarów podłoża (rys. H).

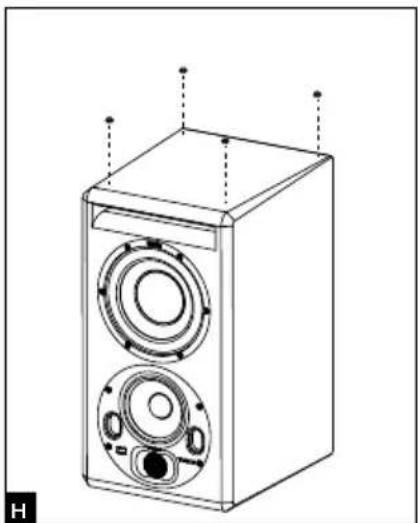

Montaż naścienny i/lub sufitowy

Punkty montażowe umożliwiają montaż monitorów Solo6 na ścianie i/lub suficie za pomocą akcesoriów K&M®. Odległość między punktami wynosi 70 mm i wymaga zastosowania śrub M6. Numery katalogowe kompatybilnych akcesoriów K&M® znajdują się w poniższej tabeli.

Metody instalacji i mocowania monitorów na dowolnych powierzchniach (ściana lub sufit) powinny być zgodne z warunkami i normami dotyczącymi instalacji, rozmieszczenia, bezpieczeństwa i okablowania obowiązującymi dla danej powierzchni i podłoża. Ponadto produkty mogą wytwarzać drgania i uszkodzić podłoże, do którego są przymocowane. Z tego powodu operacja instalacji musi być wykonywana przez wykwalifikowanego specjalistę, zaznajomionego ze standardami instalacji I bezpieczeństwa. Firma Focal nie udziela żadnej gwarancji co do podłoża lub instalacji, a za realizację instalacji monitorów odpowłada wyłącznie klient. Dlatego firma Focal w żaden sposób nie ponosi odpowiedzialności za wszelkie incydenty, wypadki i/lub jakichkolwiek inne konsekwencje lub uszkodzenia związane z instalacją kolumn.

	Montaż naścienny Montaż sufitowy
SOLO6 zestaw montażowy K&M® 24471+ adapter K&M® 24359		zestaw montażowy K&M® 24496zestaw montażowy K&M® 24491+ adapter K&M® 24359

Ustawienie stereo

Zalecamy ustawienie głośników w taki sposób, aby uzyskać trójkąt równoboczny. Na trzy wierzchołki trójkąta składają się: pozycja odsłuchu, prawy głośnik i lewy głośnik.

Ustawienie wielokanałowe

W przypadku układu 5.1 zalecamy ustawienie głośników na okręgu w taki sposób, aby głośniki znajdowały się w równej odległości od pozycji odsłuchu. Kanał centralny powinien być ustawiony pod kątem 0°, prawy kanał przedni pod kątem 30°, prawy kanał tylny pod kątem 110°, lewy kanał tylny pod kątem 250° i lewy kanał przedni pod kątem 330°. W przypadku instalacji Dolby Atmos należy zapoznać się z wytycznymi Focal Dolby Atmos. (https://www.focal.com/en/pro/dolby-atmos). Optymalne umiejscowienie głośnika Sub12 zależy od powierzchni, kształtu i akustyki pomieszczenia odsłuchowego. Dlatego zalecamy wypróbowanie kilku możliwych lokalizacji, aby wybrać tę, która oferuje najlepszą jakość odsłuchu. Nie jest rzadkością, że optymalny efekt uzyskuje się, umieszczając głośnik Sub12 w rogu.

Docieranie

Przetworniki wykorzystywane w kolumnach Solo6, Twin6 i Sub12 to złożone urządzenia mechaniczne wymagające pewnego okresu docierania, aby uzyskać maksymalną efektywność oraz przystosować się do poziomu temperatury i wilgotności panujących w ich otoczeniu. Długość okresu docierania zmienia się w zależności od warunków i może przeciągnąć się do kilku tygodni. Aby przyspieszyć ten proces, radzimy ustawić głośniki na średnim poziomie głośności, włączyć program muzyczny zawierający dużą ilość niskich tonów i pozostawić uruchomiony sprzęt na około dwadzieścia godzin. Po pełnej stabilizacji parametrów działania przetworników można w pełni cieszyć się jakością dźwięku oferowaną przez kolumny Focal.

ELEMENTY STERUJĄCE

Elementy sterujące typowe dla Solo6, Twin6 i Trio6

Przełącznik Midrange Driver (Left/Right) - wyłącznie w Twin6

Ten przełącznik pozwala użytkownikowi wybrać, który z dwóch 6,5-calowych głośników będzie odtwarzał tony średnie. Standardowo wybranie pozycji przełącznika Midrange Driver „Left” spowoduje wybranie lewego głośnika (stojąc przodem do kolumny) jako tego, który będzie odtwarzał tony średnie. I odwrotnie – gdy przełącznik Midrange Driver zostanie ustawiony w pozycji „Right”, zostanie wybrany prawy głośnik (stojąc przodem do kolumny). Taka regulacja jest konieczna, aby uzyskać jak najlepszy obraz dzięki symetrycznemu rozmieszczeniu obu kolumn, niezależnie od układu (rys. E).

Przełącznik czułości wejściowej (Input)

Czułość wejścia można regulować za pomocą tego dwupozycyjnego przełącznika. Pozycja +4dBu jest odpowiednia do standardowego, profesjonalnego sprzętu audio, natomiast pozycję -10dBV można stosować do innych rodzajów źródeł zapewniających niższy poziom.

„HF“ SHELVING

Ta regulacja umożliwia ustawienie poziomu wysokich częstotliwości powyżej 4,5 kHz w zakresie ± 3 dB (rys. M).

„LMF“ EQ

Potencjometr LMF EQ umożliwia włączenie lub wyłączenie korekcji poziomu dźwięku przy częstotliwości środkowej 160 Hz dla współczynnika Q równego 1. Zaleca się ustawienie przełącznika w pozycji -1, -2, -3 dB, gdy kolumny są umieszczone na stole, konsoli lub innej powierzchni powodującej odbicia (rys. N).

„LF“ SHELVING

Ta regulacja umożliwia ustawienie poziomu niskich częstotliwości powyżej 150 Hz w zakresie ±3 dB (rys. M). To ustawienie będzie bardzo przydatne w zależności od ustawienia głośników na konsoli, przy ścianie, w rogu, raczej będziemy mieli mniejszą lub większą tendencję do obniżania tych częstotliwości.

Wskaźnik

Kontrolka zasilania w postaci diody LED znajduje się z przodu kolumny, nad wskaźnikiem trybu Focus, w pobliżu logo „Focal”.

Tryb Focus w Solo6 i Twin6

Tryb FOCUS pozwala na przełączenie się z trybu dwudrożnego (oraz dwuipółdrożnego w przypadku Twin6) na tryb jednodrożny.

Kolumny Solo6 i Twin6 (w trybie FOCUS) oferują pasmo przenoszenia od 110 Hz do 10 kHz, dzięki czemu możliwe jest sprawdzenie jakości transferu miksów na systemach o ograniczonej charakterystyce niskich częstotliwości, takich jak telewizory, komputery, samochody, telefony lub dowolny inny system multimedialny.

Tryb Focus umożliwia również sprawdzenie zakresu tonów średnich i nisko-średnich, które zawsze mają bardzo krytyczne znaczenie dla wyrównania i zrównoważenia pod względem głośności z innymi informacjami zawartymi w sygnale audio. Oferuje on wrażenia odsłuchowe maksymalnie zbliżone do charakterystyki dźwiękowej trybu dwudrożnego (i dwuipółdrożnego w przypadku Twin6). Odsłuch na głośniku pełnozakresowym pozwala również na inne podejście do obrazu stereo przy zachowaniu tego samego sweetspotu.

Tryb Focus w Trio6

Tryb FOCUS pozwala na przełączenie się z trybu trójdrożnego na tryb jednodrożny w trybie FOCUS 1 oraz na tryb dwudrożny w trybie FOCUS 2.

Trio6 oferuje pasmo przenoszenia od 100 Hz do 15 kHz (w trybie FOCUS 1) oraz od 80 Hz do 40 kHz (w trybie FOCUS 2), dzięki czemu możliwe jest sprawdzenie jakości transferu miksów na systemach o ograniczonej charakterystyce niskich częstotliwości, takich jak telewizory, komputery, samochody, telefony lub dowolny inny system multimedialny.

Tryb Focus umożliwia również sprawdzenie zakresu tonów średnich i nisko-średnich, które zawsze mają bardzo krytyczne znaczenie dla wyrównania i zrównoważenia pod względem głośności z innymi informacjami zawartymi w sygnale audio. Oferuje on wrażenia odsłuchowe maksymalnie zbliżone do charakterystyki dźwiękowej trybu trójdrożnego. W przypadku Trio6 w trybie FOCUS 1 odsłuch na głośniku pełnozakresowym pozwala również na inne podejście do obrazu stereo przy zachowaniu tego samego sweetspotu.

INPUT

Wejście służące do podłączenia przełącznika nożnego typu footswitch lub do odbioru sygnału z wyjścia (OUTPUT) trybu FOCUS kolumny Solo6, Twin6, Trio6 lub Sub12.

OUTPUT

Wyjście służące do podłączenia kolumny Solo6, Twin6 lub Trio6 do drugiej kolumny Solo6, Twin6, Trio6 lub Sub12.

W przypadku Solo6 i Twin6 należy pamiętać, aby użyć kabla przyrządowego z dwiema wtyczkami jack 6,35 mm mono (lub stereo, w zależności od pedału) do podłączenia przełącznika nożnego do kolumny Solo6 lub Twin6 oraz do połączenia dwóch kolumn między sobą.

Przełącznik trybu Focus - wyłącznie w Trio6

Za pomocą tego przełącznika użytkownik może wybrać jeden z dwóch trybów Focus.

Wybranie pozycji „1” spowoduje aktywację trybu FOCUS 1 (jednodrożny) poprzez naciśnięcie przełącznika nożnego. Jeśli włączony jest tryb FOCUS 1, dioda LED „FOCUS” z przodu kolumny świeci się na zielono.

Podobnie wybranie pozycji „2” spowoduje aktywację trybu FOCUS 2 (dwudrożny) poprzez naciśnięcie przełącznika nożnego. Jeśli włączony jest tryb FOCUS 2, dioda LED „FOCUS” z przodu kolumny świeci się na pomarańczowo.

Ustawienie „1+2” pozwala użytkownikowi zarówno wybrać tryb FOCUS (1 lub 2), którego chce słuchać, jak i aktywować wybrany tryb FOCUS. Aby użyć tej funkcji, należy podłączyć kolumnę Trio6 do podwójnego przełącznika nożnego BOSS® FS-6 (model przetestowany i zatwierdzony przez naszych inżynierów). Do przesyłania sygnału m.in. między kolumnami należy użyć kabla ze złączem jack 6,35 mm TRS (stereo).

Można również użyć dwóch pojedynczych pedałów, każdy z pojedynczym przełącznikiem, oba podłączone do pierwszej kolumny w szeregu. W takim przypadku należy użyć kabla połączeniowego ze złączem jack stereo 6,35 mm na jednym końcu (po stronie kolumny) i dwoma złączami jack mono 6,35 mm na drugim końcu (tj. po jednym złączu dla każdego przełącznika nożnego).

Niezależnie od dokonanego wyboru, jeden z przełączników pozwala zmienić typ trybu FOCUS (1 lub 2), a drugi pozwala aktywować lub dezaktywować wybrany tryb FOCUS.

Uwaga: Jeśli w instalacji znajduje się Trio6 Be i użytkownik chce jednocześnie słuchać Trio6 ST6 w trybie „1+2”, konieczne jest podłączenie Trio6 Be na końcu szeregu kabli ze złączem jack stereo 6,35 mm używanych w trybie FOCUS.

Elementy sterujące typowe dla Sub12 (rys. F)

Level

Regulacja poziomu Sub12 określa głośność subwoofera w stosunku do kolumn odsłuchu kontrolnego. Ponadto ustawienie to umożliwia optymalizację wyboru lokalizacji subwoofera poprzez uwzględnienie konsekwencji akustycznych związanych z umiejscowieniem kolumny Sub12 (w rogu: + 6 dB, a więc poziom musi być tłumiony dla idealnej liniowości krzywej pasma przenoszenia całego systemu).

High pass

Ta strefa jest przeznaczona do sterowania filtrem górnoprzepustowym kolumn towarzyszących Sub12, gdy są one używane w konfiguracji 2.1. Przełącznik 45 Hz/60 Hz/90 Hz służy do wyboru odcięcia częstotliwości, aby zoptymalizować ich sprzężenie z subwooferem Sub12.

Low pass

Ten obrotowy potencjometr służy do regulacji odcięcia częstotliwości filtra dolnoprzepustowego subwoofera w celu określenia najwyższej częstotliwości, którą głośnik Sub12 będzie musiał odtworzyć. To ustawienie ma na celu optymalizację odcięcia częstotliwości Sub12. Celem jest uzyskanie jak najbardziej liniowej krzywej reakcji na częstotliwość całego systemu (subwoofer + kolumny). Filtr dolnoprzepustowy nie jest już aktywny w trybie LFE.

Biegunowość

Ten przełącznik biegunowości odwraca fazę głośnika Sub12 o 180°.

Phase

Ten potencjometr ustawienia końcowego fazy, połączony z przełącznikiem biegunowości (patrz wyżej), w razie potrzeby koryguje położenie Sub12 w stosunku do innych kolumn. W zależności od odległości subwoofera, jego położenia centralnego (lub nie), to ustawienie pozwala na synchroniczny odbiór informacji dźwiękowych z głośnika Sub12 i kolumn towarzyszących.

2.1 Bypass/Mute

To wejście umożliwia podłączenie 2-pozycyjnego przełącznika nożnego (nie wchodzi w skład zestawu), który podłącza się złączem jack 6,35 mm. Włączenie funkcji BYPASS powoduje:

- wyciszenie subwoofera,

- wyłączenie filtra górnoprzepustowego przeznaczonego do towarzyszących kolumn-satelitów. Kolumny będą wówczas pracować z pełnym pasmem.

Taka operacja pozwala na natychmiastowe porównanie, poprzez szybkie przełączanie, tzw. systemu 2.1 (głośnik Sub12 i 2 kolumny towarzyszące) i tradycyjnego systemu stereo. Taka możliwość jest szczególnie przydatna przy optymalizacji ustawień filtrów (faza, odcięcie częstotliwości, głośność) między głośnikiem Sub12 a kolumnami towarzyszącymi.

Wskaźnik zasilania

Dioda LED zasilania: ON (świeci na zielono), czuwanie (świeci na czerwono), ochrona (miga na czerwono)
LED 2.1 BYPASS/wyciszenie: ON (świeci na zielono)

Focus

Kolumnę Sub12 można podłączyć do trybu Focus satelitów poprzez specjalne wejście i wyjście Focus.

Parametry SOLO6 TWIN6

• Pasmo przenoszenia (przy -3 dB) 40 Hz - 40 kHz
• Tryb Focus 110 Hz - 10 kHz
• Maks. poziom SPL(CEA2034 średnia 50-10 kHz free field przy 1 m)	110 dB 112 dB
• Tryb Focus(CEA2034 średnia 100-10 kHz free field przy 1 m)	109,5 dB 111,5 dB

Sekcja elektroniczna

• Wlot Balanced XLR 10 kΩ
• Stopień wzmocnienia tonów niskich	80 W RMS, Class G	2 x 70 W RMS, Class G
• Stopień wzmocnienia tonów wysokich	50 W RMS, Class AB
• Znamionowe zasilanie elektryczne 100-120 V~ 50/60 Hz	220 V~ 50/60 Hz	100-120 V~ 50/60 Hz
	230-240 V~ 50 Hz	220-240 V~ 50/60 Hz
• Znamionowa moc pobierana 100 W 150 W
• Sterowanie przez użytkownika	Czułość, tryb czuwania, HPF, LF Shelv, LMF EQ, HF Shelv	Czułość, tryb czuwania, Left/Right, HPF, LF Shelv, LMF EQ, HF Shelv
• Bezpieczniki	~100-120 V, T2.5AH/250 V~220-240 V, T1.25AH/250 V	~100-120 V, T3.15AH/250 V~220-240 V, T1.6AH/250 V

Przetworniki

• Tony niskie	Membrana „W” 6,5"	2 x membrana „W” 6,5"
• Tony wysokie	Beryl 1,5"
• Ekranowanie magnetyczne	nie

Kolumna

• Konstrukcja	MDF 22 mm
• Wykończenie	Boki z naturalnej okleiny w kolorze ciemnoczerwonym, korpus czarny
• Wymiary (wys. x szer. x gł.)	334 x 246 x 295 mm	258 x 514 x 344 mm
• Waga	13 kg	22 kg
• Zakres temperatur	Podczas pracy: 5-35°CPodczas przechowywania: 0-50°C

Parametry TRIO6

• Pasmo przenoszenia (przy -3 dB) 35 Hz - 40 kHz
• Tryb Focus 1 100 Hz - 15 kHz
• Tryb Focus 2 80 Hz - 40 kHz
• Maks. poziom SPL(CEA2034 średnia 50-10 kHz free field przy 1 m)	115 dB
• Tryb Focus 1(CEA2034 średnia 100-10 kHz free field przy 1 m)	112 dB
• Tryb Focus 2(CEA2034 średnia 100-10 kHz free field przy 1 m)	112 dB

Sekcja elektroniczna

• Wlot Balanced XLR 10 kΩ
• Stopień wzmocnienia tonów niskich 100 W RMS, Class G
• Stopień wzmocnienia tonów średnich 100 W RMS, Class G
• Stopień wzmocnienia tonów wysokich 50 W RMS, Class AB
• Znamionowe zasilanie elektryczne 100-120 V~ 50/60 Hz
	220-240 V~ 50/60 Hz
• Sterowanie przez użytkownika	Czułość, Auto standby, Focus mode, HPF, LF Shelv, LMF EQ, HF Shelv
• Znamionowa moc pobierana 160 W
• Bezpieczniki	~100-120 V, 50/60 Hz, T3.15AH/250 V~220-240 V, 50/60 Hz, T1.6AH/250 V

Przetworniki

• Tony niskie	Membrana „W” 8"
• Tony średnie	Membrana „W” 5"
• Tony wysokie	Beryl 1,5"
• Ekranowanie magnetyczne	Nie

Kolumna

• Konstrukcja	MDF 22 mm
• Wykończenie	Boki z naturalnej okleiny w kolorze ciemnoczerwonym, korpus czarny
• Wymiary (wys. x szer. x gł.)	537 x 292 x 369 mm
• Waga	25 kg
• Zakres temperatur	Podczas pracy: 5-35°CPodczas przechowywania: 0-50°C

Parametry SUB12

• Pasmo przenoszenia (przy -3 dB) 28 Hz - 400 Hz
• Maks. poziom SPL(CEA2010B średnia 30-200 Hz free field przy 1 m)	124,5 dB

Sekcja elektroniczna

• Wlot Balanced XLR LFE 10 kΩ, Left & Right 10 kΩ
• Wyjścia Balanced XLR LFE (równolegle), Left & Right 50 Ω
• Stopień wzmocnienia tonów niskich	600 W RMS, Class G
• Znamionowe zasilanie elektryczne 100-120 V~ 50/60 Hz
	220-240 V~ 50/60 Hz
• Znamionowa moc pobierana 180 W
• Sterowanie przez użytkownika	Czułość, tryb czuwania, biegunowość, faza, LPF, głośność, HPF
• Bezpieczniki ~100-120 V, T10AL/250 V	~220-240 V, T5AH/250 V
• Wewnętrzne przetwarzanie sygnału i funkcje - Sekcja subwoofera	Sumowanie mono prawy/lewyLFE + dolnoprzepustowy mono24 dB/oktawaRegulacja fazyWybór biegunowościPrzełączany filtr górnoprzepustowywybór odcięcia częstotliwości24 dB/oktawa
• Wyjścia (do satelitów) - Typ / Impedancja - Łącznik	Prawy, lewySymetryczny, elektroniczny /50 ΩXLR męski 3-punktowy

Przetworniki

• Tony niskie 1 x membrana „W” 13"

• Ekranowanie magnetyczne nie

Kolumna

• Konstrukcja	MDF 30 mm
• Wykończenie	Boki z naturalnej okleiny w kolorze ciemnoczerwonym, korpus czarny
• Wymiary (wys. x szer. x gł.)	600 x 487 x 568 mm
• Waga	58 kg
• Zakres temperatur	Podczas pracy: 5-35°CPodczas przechowywania: 0-50°C
