Tipo di prodotto	Monitor attivo a 3 vie
Marca	Focal
Modello	Trio6
Risposta in frequenza	35 Hz - 40 kHz (a -3 dB)
Modalità Focus 1	100 Hz - 15 kHz
Modalità Focus 2	80 Hz - 40 kHz
Livello SPL max	115 dB (CEA2034 media 50-10 kHz, campo libero @ 1 m)
Dimensioni (A x L x P)	537 x 292 x 369 mm
Peso	25 kg
Alimentazione elettrica nominale	100-120 V~ 50/60 Hz o 220-240 V~ 50/60 Hz
Potenza nominale assorbita	160 W
Amplificazione bassi	100 W RMS, Classe G
Amplificazione medi	100 W RMS, Classe G
Amplificazione acuti	50 W RMS, Classe AB
Trasduttore bassi	8 pollici (20,3 cm) membrana sandwich composita « W »
Trasduttore medi	5 pollici (12,7 cm) membrana sandwich composita « W »
Trasduttore acuti	1,5 pollici (3,8 cm) cupola invertita in Berillio puro
Ingresso audio	Bilanciato XLR, impedenza 10 kΩ
Controlli utente	Sensibilità, Auto standby, Modalità Focus, HPF, LF Shelv, LMF EQ, HF Shelv
Fusibili	~100-120 V : T3,15AH/250 V ; ~220-240 V : T1,6AH/250 V
Costruzione	MDF 22 mm
Finitura	Fianchi in impiallacciatura naturale rosso scuro, corpo nero
Intervallo di temperatura (funzionamento)	5 a 35 °C
Intervallo di temperatura (stoccaggio)	0 a 50 °C
Manutenzione e pulizia	Pulire solo con un panno asciutto. Non utilizzare prodotti liquidi.
Sicurezza	Non esporre all'acqua o all'umidità. Non aprire l'apparecchio. Rischio di scossa elettrica. Affidare qualsiasi riparazione a personale qualificato.
Ricambi e riparabilità	Nessun componente sostituibile dall'utente. Contattare un professionista qualificato per qualsiasi intervento.

Domande frequenti - Trio6 FOCAL

Come orientare la piastra medi/tweeter del Trio6?

Rimuovere le 4 viti con una chiave a brugola n°4, estrarre la piastra di circa 10 cm inclinandola, quindi ruotarla di 360° a passi di 90° fino alla posizione desiderata. Riposizionare il padiglione e riavvitare a croce rispettando le fasi di serraggio progressivo.

Come attivare la modalità Focus sul Trio6?

La modalità Focus si attiva tramite un pedale di controllo (non fornito) collegato all'ingresso INPUT. L'interruttore della modalità Focus consente di scegliere tra Focus 1, Focus 2 o 1+2 (richiede un doppio pedale). Il LED FOCUS si accende in verde per Focus 1, in arancione per Focus 2.

Qual è la differenza tra Focus 1 e Focus 2?

La modalità Focus 1 riduce il diffusore a una via full-range con risposta in frequenza da 100 Hz a 15 kHz. La modalità Focus 2 conserva due vie con risposta da 80 Hz a 40 kHz. Queste modalità consentono di verificare il trasferimento su sistemi a banda limitata.

Quali regolazioni sono disponibili sul pannello posteriore del Trio6?

Le regolazioni includono: interruttore di sensibilità d'ingresso (+4 dBu/-10 dBV), interruttore di standby automatico, controllo HF Shelving (regolazione oltre 4,5 kHz), LMF EQ (correzione a 160 Hz), LF Shelving (regolazione al di sotto di 150 Hz), selettore di tensione, portafusibile, interruttore di rete e connettori di ingresso/uscita Focus.

Come collegare il Trio6 a una sorgente audio?

Utilizzare un cavo XLR bilanciato per collegare l'uscita della sorgente all'ingresso XLR femmina del Trio6. Assicurarsi che la sorgente e il diffusore siano spenti. Impostare la sensibilità su +4 dBu (professionale) o -10 dBV (consumer). Collegare il cavo di alimentazione fornito a una presa di rete adatta.

Qual è il periodo di rodaggio consigliato per il Trio6?

I trasduttori richiedono un periodo di rodaggio di alcune settimane. Per accelerare il processo, far funzionare il diffusore per una ventina di ore a livello medio con programmi musicali ricchi di basse frequenze.

Come pulire il Trio6?

Utilizzare un panno asciutto e morbido per pulire il diffusore. Non utilizzare mai solventi, prodotti abrasivi o liquidi. Non lasciare che l'acqua penetri nelle aperture.

Cosa fare in caso di problemi in garanzia?

Contattare il rivenditore Focal. La garanzia legale di conformità è di 2 anni in Francia (fuori dalla Francia, condizioni del distributore locale). Spedire l'apparecchio nell'imballaggio originale al rivenditore che analizzerà il guasto. La garanzia non copre i danni derivanti da un uso improprio.

È possibile fissare il Trio6 a parete o al soffitto?

Sì, il Trio6 dispone di inserti di fissaggio (interasse 70 mm, viti M6). Utilizzare kit di fissaggio K&M® adatti (riferimenti 24471/24359 per parete, 24491/24359 per soffitto). L'installazione deve essere eseguita da un professionista qualificato.

Quale tipo di cavo utilizzare per la modalità Focus?

Per un singolo pedale (Focus on/off), utilizzare un cavo jack mono 6,35 mm. Per un doppio pedale (modalità 1+2), utilizzare un cavo jack stereo 6,35 mm (TRS). Per collegare più diffusori in Focus, utilizzare cavi jack stereo tra le uscite e gli ingressi Focus.

MANUALE UTENTE Trio6 FOCAL

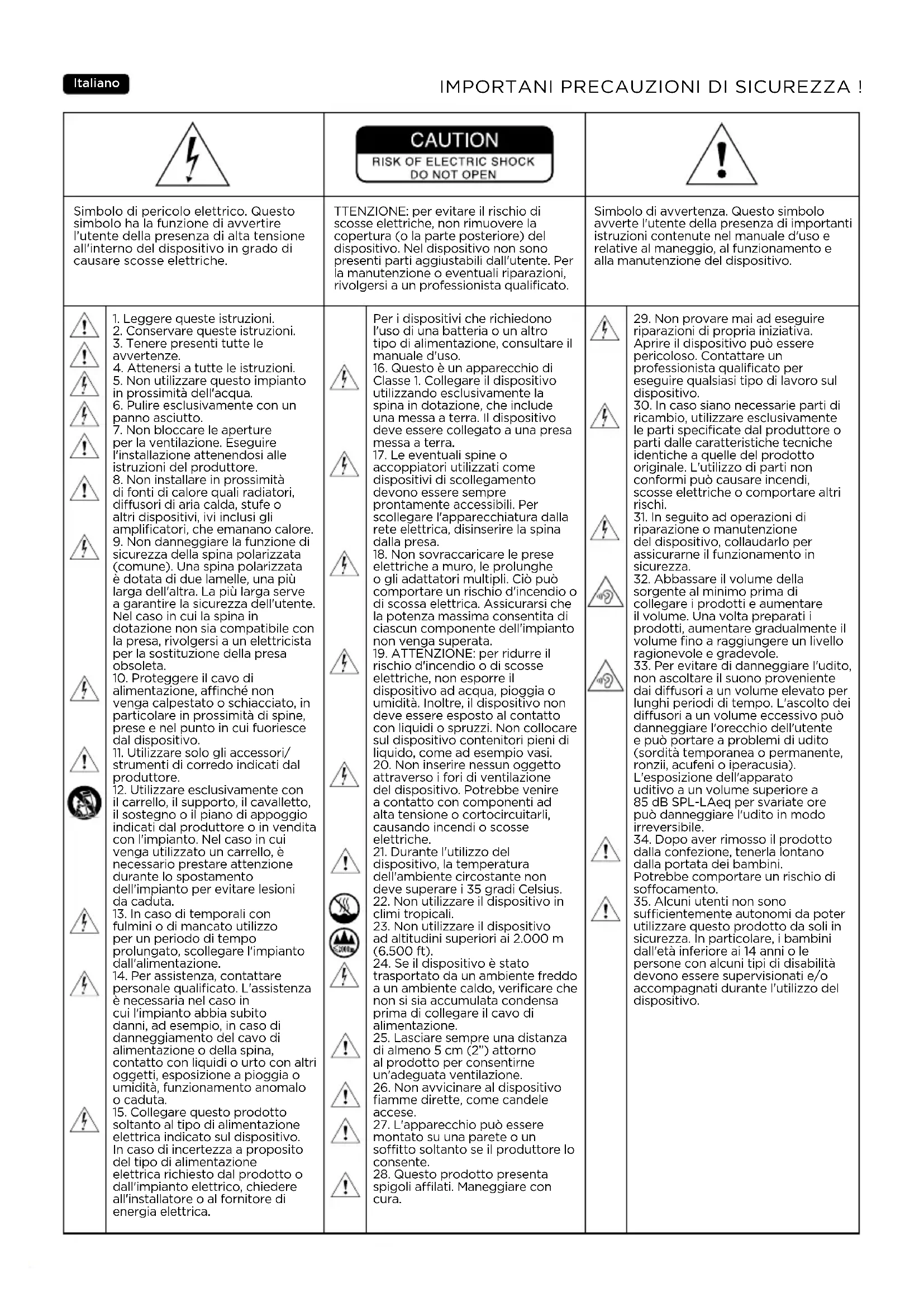

		CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN
Simbolo di pericolo elettrico. Questo simbolo ha la funzione di avvertire l'utente della presenza di alta tensione all'interno del dispositivo in grado di causare scosse elettriche.		TTENZIONE: per evitare il rischio di scosse elettriche, non rimuovere la copertura (o la parte posteriore) del dispositivo. Nel dispositivo non sono presenti parti aggiustabili dall'utente. Per la manutenzione o eventuali riparazioni, rivolgersi a un professionista qualificato.		Simbolo di avvertenza. Questo simbolo avverte l'utente della presenza di importanti istruzioni contenute nel manuale d'uso e relative al maneggio, al funzionamento e alla manutenzione del dispositivo.
	1. Leggere queste istruzioni.2. Conservare queste istruzioni.3. Tenere presenti tutte le avvertenze.4. Attenersi a tutte le istruzioni.5. Non utilizzare questo impianto in prossimità dell'acqua.6. Pulire esclusivamente con un panno asciutto.7. Non bloccare le aperture per la ventilazione. Eseguire l'installazione attenendosi alle istruzioni del produttore.8. Non installare in prossimità di fonti di calore quali radiatori, diffusori di aria calda, stufe o altri dispositivi, ivi inclusi gli amplificatori, che emanano calore.9. Non danneggiare la funzione di sicurezza della spina polarizzata (comune). Una spina polarizzata è dotata di due lamelle, una più larga dell'altra. La più larga serve a garantire la sicurezza dell'utente. Nel caso in cui la spina in dotazione non sia compatibile con la presa, rivolgersi a un elettricista per la sostituzione della presa obsoleta.10. Proteggere il cavo di alimentazione, affinché non venga calpestato o schiacciato, in particolare in prossimità di spine, prese e nel punto in cui fuoriesce dal dispositivo.11. Utilizzare solo gli accessori/ strumenti di corredo indicati dal produttore.12. Utilizzare esclusivamente con il carrello, il supporto, il cavalletto, il sostegno o il piano di appoggio indicati dal produttore o in vendita con l'impianto. Nel caso in cui venga utilizzato un carrello, è necessario prestare attenzione durante lo spostamento dell'impianto per evitare lesioni da caduta.13. In caso di temporali con fulmini o di mancato utilizzo per un periodo di tempo prolongato, scollegare l'impianto dall'alimentazione.14. Per assistenza, contattare personale qualificato. L'assistenza è necessaria nel caso in cui l'impianto abbia subito danni, ad esempio, in caso di danneggiamento del cavo di alimentazione o della spina, contatto con liquidi o urto con altri oggetti, esposizione a pioggia o umidità, funzionamento anomalo o caduta.15. Collegare questo prodotto soltanto al tipo di alimentazione elettrica indicato sul dispositivo. In caso di incertezza a proposito del tipo di alimentazione elettrica richiesto dal prodotto o dall'impianto elettrico, chiedere all'installatore o al fornitore di energia elettrica.	[IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE]	Per i dispositivi che richiedono l'uso di una batteria o un altro tipo di alimentazione, consultare il manuale d'uso.16. Questo è un apparecchio di Classe 1. Collegare il dispositivo utilizzando esclusivamente la spina in dotazione, che include una messa a terra. Il dispositivo deve essere collegato a una presa messa a terra.17. Le eventuali spine o accoppiatori utilizzati come dispositivi di scollegamento devono essere sempre prontamente accessibili. Per scollegare l'apparecchiatura dalla rete elettrica, disinserire la spina dalla presa.18. Non sovraccaricare le prese elettriche a muro, le prolunghe o gli adattatori multipli. Ciò può comportare un rischio d'incendio o di scossa elettrica. Assicurarsi che la potenza massima consentita di ciascun componente dell'impianto non venga superata.19. ATTENZIONE: per ridurre il rischio d'incendio o di scosse elettriche, non esporre il dispositivo ad acqua, pioggia o umidità. Inoltre, il dispositivo non deve essere esposto al contatto con liquidi o spruzzi. Non collocare sul dispositivo contenitori pieni di liquido, come ad esempio vasi.20. Non inserire nessun oggetto attraverso i fori di ventilazione del dispositivo. Potrebbe venire a contatto con componenti ad alta tensione o cortocircuitarli, causando incendi o scosse elettriche.21. Durante l'utilizzo del dispositivo, la temperatura dell'ambiente circostante non deve superare i 35 gradi Celsius.22. Non utilizzare il dispositivo in climi tropicali.23. Non utilizzare il dispositivo ad altitudini superiori ai 2.000 m (6.500 ft).24. Se il dispositivo è stato trasportato da un ambiente freddo a un ambiente caldo, verificare che non si sia accumulata condensa prima di collegare il cavo di alimentazione.25. Lasciare sempre una distanza di almeno 5 cm (2") attorno al prodotto per consentirne un'adeguata ventilazione.26. Non avvicinare al dispositivo fiamme dirette, come candele accese.27. L'apparecchio può essere montato su una parete o un soffitto soltanto se il produttore lo consente.28. Questo prodotto presenta spigoli affiliati. Maneggiare con cura.		29. Non provare mai ad eseguire riparazioni di propria iniziativa. Aprire il dispositivo può essere pericoloso. Contattare un professionista qualificato per eseguire qualsiasi tipo di lavoro sul dispositivo.30. In caso siano necessarie parti di ricambio, utilizzare esclusivamente le parti specificate dal produttore o parti dalle caratteristiche tecniche identiche a quelle del prodotto originale. L'utilizzo di parti non conformi può causare incendi, scosse elettriche o comportare altri rischi.31. In seguito ad operazioni di riparazione o manutenzione del dispositivo, collaudarlo per assicurarne il funzionamento in sicurezza.32. Abbassare il volume della sorgente al minimo prima di collegare i prodotti e aumentare il volume. Una volta preparati i prodotti, aumentare gradualmente il volume fino a raggiungere un livello ragionevole e gradevole.33. Per evitare di danneggiare l'udito, non ascoltare il suono proveniente dai diffusori a un volume elevato per lunghi periodi di tempo. L'ascolto dei diffusori a un volume eccessivo può danneggiare l'orecchio dell'utente e può portare a problemi di udito (sordità temporanea o permanente, ronzii, acufeni o iperacusia). L'esposizione dell'apparato uditivo a un volume superiore a 85 dB SPL-LAeq per svariate ore può danneggiare l'udito in modo irreversibile.34. Dopo aver rimosso il prodotto dalla confezione, tenerla lontano dalla portata dei bambini. Potrebbe comportare un rischio di soffocamento.35. Alcuni utenti non sono sufficientemente autonomi da poter utilizzare questo prodotto da soli in sicurezza. In particolare, i bambini dall'età inferiore ai 14 anni o le persone con alcuni tipi di disabilità devono essere supervisionati e/o accompagnati durante l'utilizzo del dispositivo.

FOCAL 10 11

2 1 3 5 6 4 FOCAL 12 SOLO6 PROFESSIONAL MONODGING SYSTEM 8 9 7

A

FOCAL TWINE PROFESSIONAL VENTATIONS SYSTEM 8 7 9 2 4 1 3 13 5 6

FOCAL 10-11

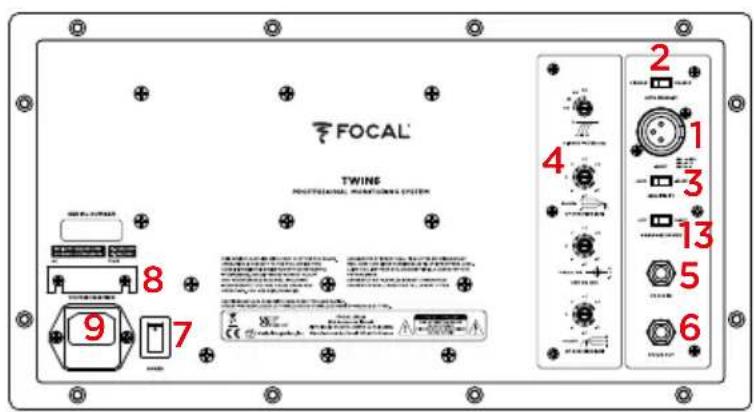

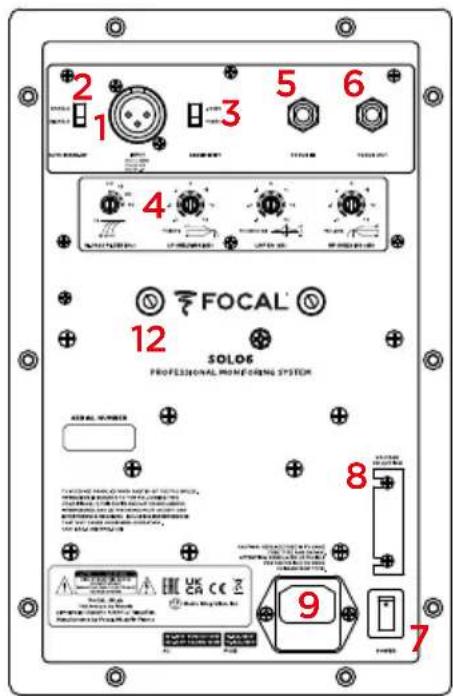

1. Connettore di ingresso del segnale audio
2. Interruttore stand-by automatico
3. Selettore di sensibilità in ingresso
4. Controllo dei filtri
5. Ingresso modalità Focus
6. Uscita modalità Focus
7. Interruttore di alimentazione - Arresto/Avvio
8. Selettore di tensione

9. Portafusibile/spina di rete

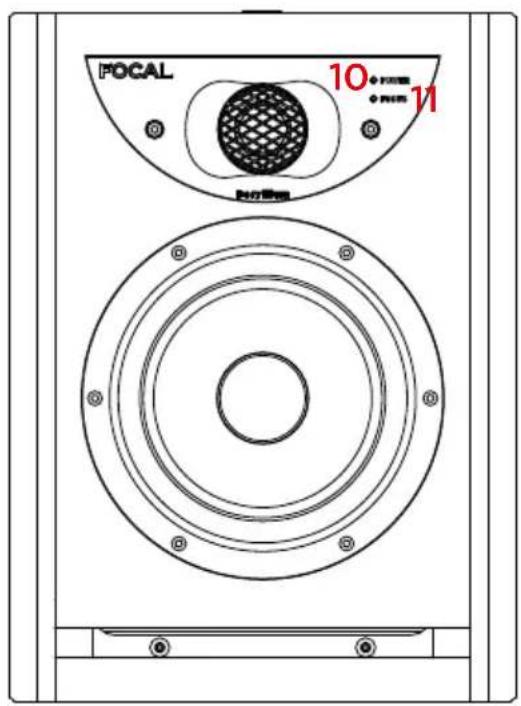

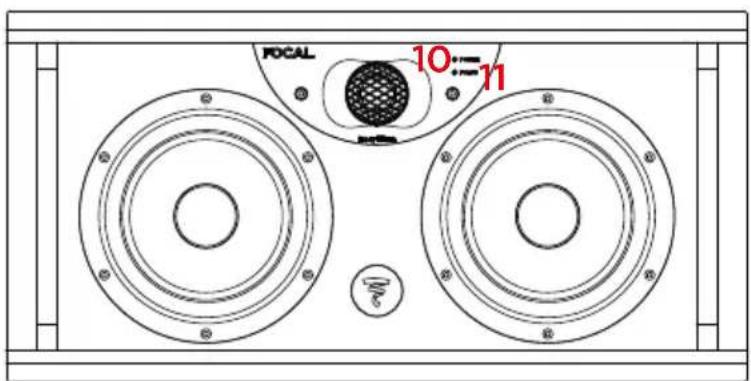

10. Spia di

accensione/spegnimento LED POWER:

• in funzione (verde fisso)
• stand-by (rosso fisso)

• protezione (rosso intermittente)

• Spia della modalità Focus LED FOCUS:

• in funzione (verde fisso)
• Inserti per il montaggio a parete
• Interruttore di selezione dell'altoparlante medi

B

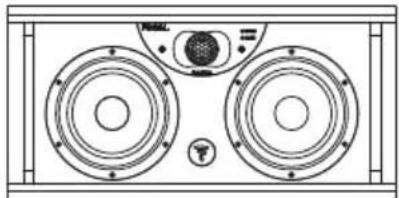

Posizione A
Sinistra/Destra

Posizione B
Sinistra/Destra

Posizione C Sinistra

Posizione A
Sinistra/Destra

Posizione B
Sinistra/Destra

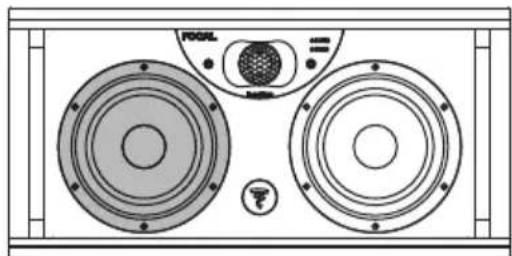

Altoparlante scelto per la riproduzione dei medi con il commutatore su “altoparlante medi a sinistra” (LEFT)

LEFT

RIGHT

MIDRANGE DRIVER

Altoparlante scelto per la riproduzione dei medi con il commutatore su “altoparlante medi a destra” (RIGHT)

1. Interruttore della sensibilità in ingresso
2. Interruttore stand-by automatico
3. Connettori di ingresso e uscita LFE
4. Connettore di ingresso e uscita del segnale sinistro
5. Connettore di ingresso e uscita del segnale destro
6. Connettore jack 6.35 per il telecomando del 2.1 Bypass
7. Connettore di ingresso e uscita dalla modalità Focus
8. Invertitore di polarità

9. Controllo della fase

10. Potenziometro del filtro passa-basso

11. Controllo del livello sonoro
12. Commutatore del filtro passa-alto
13. Spia di accensione/spegnimento LED POWER:
14. in funzione (verde fisso)
15. stand-by (rosso fisso)
16. protezione (rosso intermittente)
17. LED 2.1 BYPASS/mute: in funzione (verde fisso)

FOCAL 11 12 HDC/L

1 31045 2 6 FOCAL 7 8 9

G

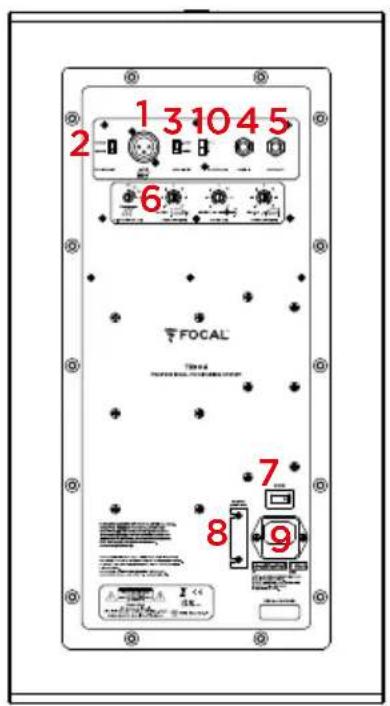

1. Connettore di ingresso del segnale audio
2. Interruttore stand-by automatico
3. Selettore di sensibilità in ingresso
4. Ingresso modalità Focus
5. Uscita modalità Focus
6. Controllo dei filtri
7. Interruttore di alimentazione - Arresto/Avvio
8. Selettore di tensione
9. Portafusibile/spina di rete

10. Interruttore della modalità Focus

11. Spia

di accensione/spegnimento

LED POWER:

• in funzione (verde fisso)
• in standby (rosso fisso)

• protezione (rosso intermittente)

• Spia della modalità Focus
  LED FOCUS:

• FOCUS 1 (verde fisso)
• FOCUS 2 (arancione fisso)

Per facilitare la garanzia FOCAL JMlab, Registrare il prodotto online a questo link: www.focal.com/warranty

La ringraziamo per avere acquistato un prodotto Focal. Le diamo il benvenuto nel nostro l'universo: quello dei diffusori monitor. Innovazione, tradizione, eccellenza e piacere sono i nostri valori. E il nostro obiettivo è uno solo: offrire agli ascoltatori un suono trasparente, fedele e preciso. Per sfruttare al meglio tutte le prestazioni del suo prodotto le consigliamo di leggere le istruzioni di questo libretto e conservarlo con cura per poterlo consultare anche in un secondo tempo.

Contenuto della confezione

Ogni diffusore, alla consegna, contiene gli elementi seguenti:

• 1 guida quickstart
• 1 cavo di alimentazione
  • 4 bulloni in gomma
• Una busta in plastica contenente un manuale di istruzioni (Tweeter a cupola rovesciata in berillio) e un nastro adesivo da applicare al tweeter in caso di danni alla cupola

Controllare che non manchi nessuno di questi elementi ed estrarre tutti gli accessori dal cartone. Per non danneggiare i prodotti durante il disimballaggio, seguire le istruzioni apposite riportate sul cartone. Verificare che l'imballaggio non mostri segni di deterioramento. Qualora fosse danneggiato, avvertire il trasportatore e il fornitore. È importante conservare l'imballaggio in buono stato per possibili evenienze future.

Raccomandazioni

Vorremmo sottolineare che i prodotti possono generare un'alta pressione sonora, soprattutto nella configurazione 5.1 Dolby Atmos®. Quando il livello di distorsione è basso e il livello di fatica dell'utente è minimo, non è sempre facile ottenere la pressione sonora reale. È bene non dimenticare che l'esposizione a livelli sonori elevati, oltre un certo lasso di tempo, può causare una perdita irreversibile dell'udito.

Condizioni di garanzia

Tutti gli altoparlanti Focal sono coperti da garanzia emessa dal distributore ufficiale Focal del tuo paese. Il tuo distributore potrà fornirti tutti i dettagli relativi alle condizioni di garanzia. La copertura della garanzia comprende quanto concesso dalla garanzia legale in forza nel paese in cui è stata emessa la fattura d'acquisto originale.

Avvio veloce

1. Prima di qualsiasi operazione, verificare che i diffusori e la sorgente audio (console, ecc.) siano spenti e che tutte le regolazioni situate sulla parte posteriore dei dispositivi siano sulla posizione 0. Verificare che il commutatore di sensibilità sia posizionato su +4 dBu.
2. Collegare il segnale audio dalla sorgente ai diffusori utilizzando gli ingressi XLR.
3. Collegare il diffusore alla corrente di rete mediante il cavo di alimentazione in dotazione.
4. Accendere la sorgente audio e verificare che il livello di uscita della sorgente audio collegata al diffusore sia impostato su -∞ o su un livello molto basso.
5. Accendere i diffusori. Saranno ora in modalità "Standby".
6. Aumentare il livello della sorgente audio fino a quando i diffusori non rilevano il segnale e non passano automaticamente in modalità “Avvio”.

Una volta accesi i diffusori e attivata automaticamente la modalità di stand-by, il circuito di rilevamento del segnale audio del diffusore passa automaticamente dalla modalità “Standby” alla modalità “Avvio” dopo qualche secondo dalla ricezione di un segnale.

1. Terminata la sessione di registrazione, di missaggio o di mastering, si consiglia di spegnere i dispositivi nell'ordine seguente:

a. Spegnere i diffusori

b. Spegnere le fonti audio

Solo6

Il Solo6 è un diffusore professionale di prossimità attivo a 2 vie (2 amplificatori interni), formato da un altoparlante Focal gravi/medi di 6,5" (16,5 cm) a membrana sandwich composita "W", caricato da un ampio condotto laminare e da un tweeter Focal a cupola rovesciata in berillio puro (fig. A).

Twin6

Il Twin6 è un diffusore professionale attivo di prossimità o semi-prossimità a 2,5 vie (3 amplificatori interni), formato da un due altoparlanti Focal di 6,5" (16,5 cm) a membrana sandwich composita "W", caricati da un ampio condotto laminare doppio e da un tweeter Focal a cupola rovesciata in berillio puro. I due altoparlanti da 6,5 pollici riproducono le frequenze basse, ma solo uno dei due (con posizionamento a scelta) riproduce le frequenze "medie" (fig. B).

Sub12

Il Sub12 è un subwoofer attivo ideato per i sistemi di controllo professionali. Il trasduttore impiegato è un subwoofer da 13 pollici (33 cm) Focal a membrana sandwich composita "W", caricato da un ampio condotto laminare (fig. F).

Il Sub12 può essere utilizzato:

- come complemento per frequenze gravi o infragravi in installazioni stereo + subwoofer (2.1 o 2.2). In questo caso, la connettività del pannello posteriore del Sub12 consente l'allacciamento di una fonte stereo tradizionale (Left in e Right in), nonché il recupero del segnale (Left Out e Right Out) filtrato tramite il filtro "passa-alto" incluso, la cui funzione è l'alimentazione dei diffusori associati, i cosiddetti "satelliti".

- come canale LFE (Low Frequency Effect) in applicazioni a sistema multicanale (5.1, 5.2, 6.1, ecc.) mediante l'apposito ingresso LFE situato sul pannello posteriore del Sub12. In LFE, il filtro passa-basso non è più attivo.

Trio6

Trio6 è un diffusore professionale a 3 vie con controllo di prossimità attivo. Si compone di un subwoofer 8 pollici a membrana sandwich composita "W", caricato da un ampio condotto laminare, da un tweeter 5 pollici a membrana sandwich composita "W" e da un tweeter Focal a cupola rovesciata in berillio puro.

INSTALLAZIONE

Alimentazione di rete

Dopo avere disimballato i prodotti, verificare che la tensione di esercizio selezionata sia corretta in funzione della tensione di alimentazione selezionata tramite il selettore; verificare (ed eventualmente sostituire) anche il fusibile, il cui amperaggio dipende dalla tensione di esercizio (si invita a prendere visione delle caratteristiche del fusibile nella tabella delle specifiche).

Attenzione

I dispositivi devono essere collegati tassativamente a terra, utilizzando il cavo di alimentazione fornito allo scopo. Verificare la compatibilità del proprio impianto elettrico (salvavita, prese, prolunghe, ciabatte, ecc.) con la potenza assorbita da Solo6, Twin6 e in particolare da Sub12.

Connessione degli ingressi audio

L'ingresso del segnale audio avviene tramite una presa XLR femmina. La base consente il collegamento di una sorgente di segnale simmetrica e si basa su uno schema di cablaggio standard:

Pin 1 = massa (schematura)

Pin 2 = polo caldo (segnale di fase)

Pin 3 = polo freddo (segnale fuori fase)

Quando la fonte del segnale di ingresso è asimmetrica, normalmente si lega il “punto freddo” (Pin 3) alla massa (Pin 1). Tale connessione viene realizzata solitamente a livello di cablaggio.

Standby automatico

I monitor della linea ST6 sono dotati di una modalità "Standby". Per far uscire il monitor dalla modalità "Stand-by", inviargli un segnale audio aumentando progressivamente il livello sonoro della fonte audio. Dopo circa 15 minuti senza ricezione di segnale audio, i monitor passano automaticamente alla modalità "Standby". In modalità "Stand-by", il consumo di energia elettrica è inferiore a 0,5 W. La funzione può essere disattivata utilizzando l'apposito interruttore.

Collegamenti specifici del Sub12 (fig. F)

Uso del Sub12 in configurazione stereo + subwoofer (2.1 o 2.2)

Left IN: questo ingresso è dedicato alla ricezione dell'uscita sinistra della sorgente (console di missaggio, o altro).

Right IN: questo ingresso è dedicato alla ricezione dell'uscita destra della sorgente (console di missaggio, o altro).

Left OUT: questa uscita è deputata all'alimentazione del diffusore sinistro del sistema 2.1. Il segnale ricevuto è già stato filtrato dal filtro passa-alto del Sub12.

Right OUT: questa uscita è deputata all'alimentazione del diffusore destro del sistema 2.1. Il segnale ricevuto è già stato filtrato dal filtro passa-alto del Sub12.

Uso del Sub12 in LFE

LFE: questo ingresso è deputato all'alimentazione del Sub12 in caso di applicazioni multicanale (5.1, 5.2, 6.1, 6.2, 7.1, 7.2, ecc.). L'ingresso LFE è dedicato esclusivamente alle basse frequenze.

Posizionamento

I Solo6, Twin6 e Trio6 sono stati concepiti come diffusori di controllo della prossimità e devono pertanto essere posizionati a una distanza compresa fra 1 e 3 metri dall'ascoltatore, orientati verso quest'ultimo. Possono essere tranquillamente posizionati sopra una console di missaggio o, in alternativa, su supporti idonei allo scopo; in ogni caso, si raccomanda caldamente che il tweeter si trovi a un'altezza relativamente simile a quella dell'orecchio dell'ascoltatore rispetto al suolo. In caso di necessità, si può anche valutare di invertire la normale disposizione dei diffusori, posizionando il tweeter in basso per avvicinarsi a questa regola(C,).

I Solo6 possono essere posizionati indifferentemente in verticale o in orizzontale (fig. C), a seconda dell'ambiente, ma preferibilmente orientati verso l'ascoltatore. Si raccomanda, tuttavia, il posizionamento verticale.

Per progettazione, i Twin6 sono invece più indicati per l'ascolto in orizzontale, benché si possa comunque, in alcuni casi speciali, posizionarli in verticale. Il Twin6 è dotato di un "commutatore" che consente di selezionare la posizione dell'altoparlante previsto per la riproduzione delle frequenze medie (cfr. Utilizzo - Comandi - Interruttore Midrange Driver Left/Right) - (fig. E). Pertanto, si sceglierà sempre una configurazione "simmetrica" o "a specchio" rispetto all'ascoltatore.

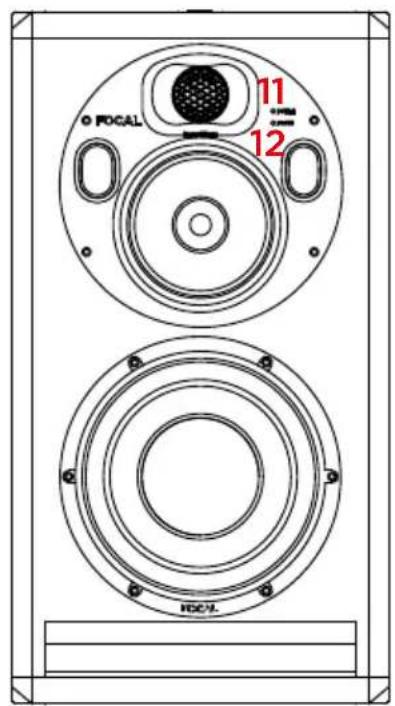

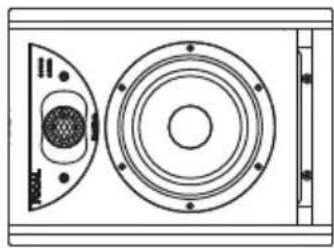

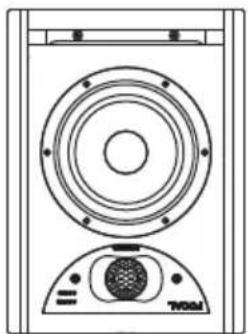

Orientamento del pannello medi/tweeter

Il pannello medi/tweeter del monitor Trio6 offre una rotazione di 360°, su incrementi di 90°.

Ciò consente di ottimizzare la configurazione del monitor, in funzione dell'ambiente e dei vincoli propri dell'installazione.

Procedura di orientamento del pannello medi/tweeter

1) Rimuovere le 4 viti con una chiave a brugola n. 4 (fig. I).
2) Estrarre il pannello di circa 10 cm inclinandolo (fig. J).
3) Servendosi degli sfiati, ruotare il pannello fino a fargli raggiungere la posizione desiderata. Verificare che gli inserti di fissaggio siano allineati con i fori del pannello per garantire il perfetto allineamento fra le viti/i fori presenti sul pannello e gli inserti di fissaggio (fig. K).
4) Per una corretta installazione del padiglione, seguire tassativamente i 3 passaggi seguenti:
4,1. Posizionare il padiglione. Posizionare e avvitare a mano le 4 viti, rispettando lo schema a croce indicato (fig. L).
4,2. Regolare il cacciavite su una forza limitata. Avvitare a croce.
4,3. Regolare il cacciavite su una forza più intensa. Avvitare nuovamente a croce. Assicurarsi che le viti siano serrate saldamente.
5) Il monitor è pronto all'uso.

Posizionamento dei bulloni in gomma

I monitor ST6 sono dotati di 4 bulloni in gomma che consentono il disaccoppiamento del diffusore dal suo supporto (frontalino della console, supporto, ecc.). Si consiglia di posizionare i piedi in modo da prevedere fra loro la massima distanza, a seconda delle dimensioni del supporto (fig. H).

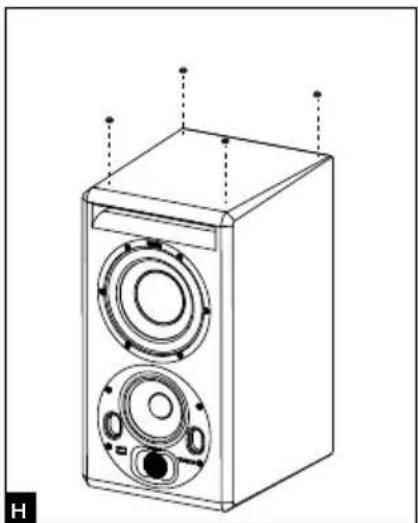

Fissaggio a muro e/o a soffitto

I punti di fissaggio consentono di fissare i monitor Solo6 al muro e/o al soffitto utilizzando gli accessori K&M ^® . L'interasse è di 70 mm e richiede viti di tipo M6. Fare riferimento alla tabella sottostante per conoscere le referenze compatibili K&M ^® .

Le modalità di installazione e fissaggio del monitor su qualsiasi superficie (parete o soffitto) dipendono dalle condizioni e dalle norme di installazione, disposizione, sicurezza e cablaggio in vigore, previste per le superfici e/o i supporti interessati. Inoltre, i prodotti possono vibrare, danneggiando i supporti sui quali sono installati. È per questo motivo che le operazioni di installazione devono essere effettuate da professionisti qualificati e adeguatamente formati sulle corrette norme di installazione e sicurezza. Focal non offre alcuna garanzia sulla destinazione di determinati supporti o installazioni, poiché la messa in opera dell'installazione del monitor è di esclusiva responsabilità del cliente. Focal non sarà dunque ritenuta responsabile a nessun titolo in caso di incidente, caduta e/o ogni altra conseguenza o danno di qualsiasi natura legati all'installazione dei diffusori.

	Fissaggio a muro Fissaggio a soffitto
SOLO6 Kit di fissaggio K&M® 24471+ adattatore K&M® 24359		Kit di fissaggio K&M® 24496Kit di fissaggio K&M® 24491+ adattatore K&M® 24359

Posizionamento stereo

Si raccomanda di posizionare i diffusori in modo da formare un triangolo equilatero. I 3 angoli saranno costituiti, rispettivamente, dalla posizione di ascolto, dal diffusore destro e da quello sinistro.

Posizionamento multicanale

Nel caso di installazioni 5.1, si raccomanda di posizionare i diffusori a cerchio in modo che siano equidistanti dal punto di ascolto. Il canale centrale sarà posizionato a 0°, il canale anteriore destro a 30°, il canale posteriore destro a 110°, il canale posteriore sinistro a 250° e il canale anteriore sinistro a 330° (fig. G). Per le installazioni Dolby Atmos, fare riferimento alle Linee Guida Focal Dolby Atmos (https://www.focal.com/en/pro/dolby-atmos).

Il posizionamento ottimale del Sub12 dipende dalla superficie, dalla forma e dall'acustica della sala d'ascolto. Si consiglia pertanto di provare diverse posizioni fino a scegliere quella che offre la migliore qualità di ascolto. Non è raro ottenere i migliori risultati posizionando il Sub12 in un angolo dell'ambiente.

Rodaggio

I trasduttori utilizzati nei Solo6, Twin6 e Sub12 sono elementi meccanici complessi che richiedono un periodo di rodaggio per funzionare al meglio delle loro capacità e adattarsi alle condizioni di temperatura e umidità dell'ambiente. Il periodo di rodaggio varia a seconda delle condizioni specifiche e può durare anche alcune settimane. Per accelerare il processo, si consiglia di tenere in funzione i vari prodotti per circa venti ore a medio livello, su programmi musicali ricchi di basse frequenze. Una volta stabilizzate le caratteristiche dei trasduttori, si potrà godere a pieno delle prestazioni dei prodotti Focal.

COMANDI

Comandi specifici di Solo6, Twin6 e Trio6

二

Interruttore Midrange Driver (Left/Right) - Solo sul Twin6

Questo interruttore consente all'utente di selezionare con quale dei 2 altoparlanti da 6,5 pollici riprodurre le frequenze medie. Per convenzione, selezionando la posizione Midrange Driver "Left/Sinistra" si selezionerà l'altoparlante di sinistra (guardando il diffusore) per la riproduzione dei medi. Viceversa, l'altoparlante destro (guardando il diffusore) verrà selezionato posizionando l'interruttore su Midrange Driver "Right/Destro". È facile comprendere quanto sia importante questo comando per ottenere la migliore immagine possibile grazie alla simmetrizzazione dei due diffusori, indipendentemente dalla disposizione prevista (fig. E).

Commutatore di sensibilità in ingresso (Input)

La sensibilità in ingresso può essere regolata utilizzando questo commutatore a due posizioni. La posizione +4 dBu è adatta agli apparecchi audio professionali standard, mentre quella -10 dBV può essere utilizzata per altri tipi di sorgente, quelle di livelli meno elevati.

"HF" SHELVING

Questo comando consente di regolare il livello delle alte frequenze, oltre a 4,5 kHz e a ± 3 dB (fig. M).

"LMF" EQ

Il potenziometro LMF EQ consente di attivare o meno una correzione del livello sonoro a una frequenza centrale di 160 Hz, per un fattore Q di 1. Si consiglia di regolare il commutatore su -1, -2, -3 dB quando i diffusori sono posizionati sul un ripiano, una console o qualsiasi altro supporto che generi riflessi (fig. N).

"LF" SHELVING

Questo comando consente di regolare il livello delle basse frequenze oltre a 150 Hz e a ± 3 dB (fig. M). Questa regolazione sarà molto utile in funzione del posizionamento dei diffusori su una console, vicino al muro, in un angolo: si avrà la tendenza a diminuire, in grado maggiore o minore, queste frequenze.

Indicatore

Una spia “Avvio/Arresto” in formato LED è situata sul lato anteriore del diffusore, ad di sotto della spia della modalità Focus, vicino al logo “Focal”.

Modalità Focus - Solo6 e Twin6

La modalità FOCUS consente di passare dalla modalità a 2 vie (o 2,5 vie per il Twin6) a quella a 1 via.

I Solo6 e i Twin6 (in modalità FOCUS) offrono una risposta in frequenza da 110 Hz a 10 kHz, consentendo di verificare la qualità del trasferimento dei mix su sistemi caratterizzati da una risposta in frequenza limitata nella gamma dei bassi, come televisori, computer, automobili, telefoni o altri sistemi multimediali.

La modalità Focus consente inoltre di controllare i registri medi e bassi-medi, sempre molto critici da equalizzare e bilanciare in termini di livello sonoro rispetto alle altre informazioni racchiuse nel segnale audio. Offre un'esperienza di ascolto quanto più possibile simile alla firma sonora della modalità a 2 vie (o a 2,5 vie nel caso del Twin6). L'ascolto di un altoparlante a gamma completa consente anche un approccio differente dell'immagine stereo, pur mantenendo lo stesso sweet spot.

Modalità Focus - Trio6

La modalità FOCUS consente di passare dalla modalità a 3 vie a quella a 1 via per il FOCUS 1, e a quella a 2 vie in FOCUS 2. Trio6 offre una risposta in frequenza da 100 Hz a 15 kHz (in modalità FOCUS 1) e da 80 Hz a 40 kHz (in modalità FOCUS 2), consentendo di verificare la qualità del trasferimento dei mix su sistemi caratterizzati da una risposta in frequenza limitata nella gamma dei bassi, come televisori, computer, automobili, telefoni o altri sistemi multimediali.

La modalità Focus consente inoltre di controllare i registri medi e bassi-medi, sempre molto critici da equalizzare e bilanciare in termini di livello sonoro rispetto alle altre informazioni racchiuse nel segnale audio. Offre un'esperienza di ascolto quanto più possibile simile alla firma sonora della modalità a 3 vie. Nel caso dei Trio6 in modalità FOCUS 1, l'ascolto di un altoparlante a gamma completa consente anche un approccio differente dell'immagine stereo, pur mantenendo lo stesso sweet spot.

INPUT

È l'ingresso deputato al collegamento del pedale di comando foot switch all'interruttore, o di ricezione del segnale trasmesso dall'uscita (OUTPUT) in modalità FOCUS di un diffusore Solo6, Twin6, Trio6 o Sub12.

OUTPUT

Uscita di collegamento del diffusore Solo6, Twin6 o Trio6 a un secondo diffusore Solo6, Twin6 Trio6 o Sub12.

Nel caso dei Solo6 e dei Twin6, utilizzare un cavo per strumenti con connettore mono jack 2x da 6,35 mm (o stereo, a seconda del pedale) per il collegamento del pedale di comando al Solo6 o al Twin6, e per garantire il collegamento fra due diffusori.

Interruttore della modalità Focus - Solo su Trio6

Questo interruttore consente all'utente di selezionare la modalità Focus, tra le due disponibili, che preferisce utilizzare.

Selezionando la posizione "1" si attiva la modalità FOCUS 1 (una via) premendo il pedale di comando. Quando è attivata la modalità FOCUS 1, il LED "FOCUS" sulla parte anteriore del diffusore si accende di colore verde.

Analogamente, selezionando la posizione "2" si attiva la modalità FOCUS 2 (due vie) premendo il pedale di comando. Quando è attivata la modalità FOCUS 2, il LED "FOCUS" sulla parte anteriore del diffusore si accende di colore arancione.

La posizione “1+2” consente di selezionare e attivare contemporaneamente la modalità FOCUS (1 o 2) che desidera ascoltare. Per questa funzione è necessario collegare il diffusore Trio6 a un doppio pedale di comando BOSS® FS-6 (modello testato e approvato dai nostri ingegneri). Utilizzare il cavo jack TRS (jack stereo) da 6,35 mm incluso per trasmettere il segnale tra i diffusori.

È inoltre possibile utilizzare 2 pedali standard, ciascuno dotato solo di un interruttore ed entrambi collegati al primo diffusore della catena. In questo caso è necessario utilizzare un “cavo inserto” con un connettore dotato, a un'estremità, di connettività jack stereo 6,35 mm (lato diffusore) e, dall'altro, 2 connessioni jack mono da 6.35 mm (oppure una connessione per ogni pedale di comando).

Qualunque sia la scelta, uno degli interruttori consente di cambiare la modalità FOCUS (1 o 2), mentre l'altro di attivare o disattivare la modalità FOCUS selezionata.

Attenzione: nel caso in cui l'installazione preveda dei Trio6 Be e si desideri ascoltare contemporaneamente dei Trio6 ST6 in modalità "1+2", è necessario collegare i Trio6 Be alla fine della catena di cavi jack stereo da 6.35 mm impiegati per la modalità FOCUS.

Collegamenti specifici del Sub12 (fig. F)

Level

La regolazione del livello del Sub12 consente di determinare il volume sonoro di ogni subwoofer in funzione di quello dei diffusori di ascolto di controllo. Offre inoltre la possibilità di ottimizzare la collocazione di installazione del subwoofer, tenendo conto delle conseguenze acustiche legate al posizionamento del Sub12 (in un angolo: +6 dB, da cui la necessità di attenuare il livello per una linearità perfetta della curva di risposta in frequenza di tutto il sistema).

Questa zona è destinata al controllo del filtro passa-alto dei diffusori sociali al Sub12 in caso di utilizzo 2.1. Il commutatore 45 Hz/60 Hz/90 Hz permette di selezionare una frequenza di taglio, in modo da ottimizzare l'accoppiamento dei diffusori con il subwoofer Sub12.

Low-pass / Passa-basso

Questo potenziometro girevole consente di regolare la frequenza di taglio passa-basso (low-pass) del subwoofer, per stabilire la frequenza più alta che dovrà trascrivere il Sub12. Questa regolazione consente di ottimizzare la frequenza di taglio del Sub12. Lo scopo è ottenere una curva di risposta in frequenza su tutto il sistema (subwoofer + diffusori) quanto più lineare possibile. Il filtro passa-basso non è più attivo In LFE.

Polarità

Il commutatore di polarità inverte di 180° la fase del Sub12.

Phase

Questo potenziometro di “fine-tuning” regola la fase ed è associato al commutatore di polarità (di cui sopra); la sua funzione è quella di compensare, all’occorrenza, il posizionamento del Sub12 rispetto a quello degli altri diffusori. A seconda della distanza o della centralità o meno del subwoofer, questo parametro consente la ricezione in sincrono delle informazioni sonore emesse dal Sub12 e dai diffusori associati.

2.1 Bypass/Mute

Questo ingresso consente il collegamento di un pedale di comando a 2 posizioni (non incluso) mediante un jack di 6,35 mm. L'attivazione del BYPASS innesca:

- l'attivazione del "Mute" del subwoofer - la disattivazione del filtro passa-alto dedicato ai diffusori "satelliti" associati. I diffusori funzionano quindi su tutta la loro larghezza di banda.

Questa parametrazione consente un confronto istantaneo, mediante una commutazione rapida, tra il sistema detto "2.1" (Sub12 associato a 2 diffusori) e il sistema stereo tradizionale. Questa possibilità risulta particolarmente utile per parametrare al meglio la regolazione del filtraggio (fase, frequenza di taglio, volume) tra il Sub12 e i diffusori ad esso associati.

Indicatore "Power"

LED POWER: in funzione (verde fisso), stand-by (rosso fisso), protezione (rosso intermittente)

LED 2.1 BYPASS/mute: in funzione (verde fisso)

Focus

Il Sub12 può essere collegato alla modalità Focus dei satelliti attraverso l'ingresso e l'uscita Focus dedicati.

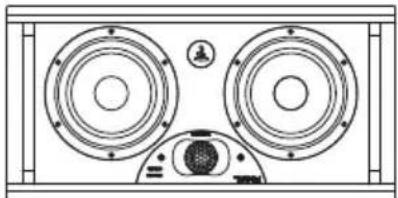

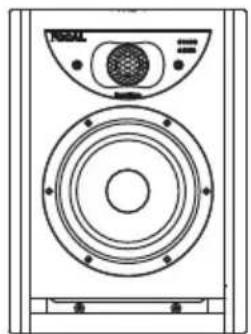

Prestazioni SOLO6 TWIN6

• Risposta in frequenza (@ -3 dB) 40 Hz - 40 kHz
• Modalità Focus 110 Hz - 10 kHz
• Livello SPL massimo(CEA2034 media 50-10 kHz free field @ 1 m)	110 dB 112 dB
• Modalità Focus(CEA2034 media 100-10 kHz free field @ 1 m)	109,5 dB 111,5 dB

Sezione elettronica

• Ingresso Balanced XLR 10 kΩ
• Stadio di amplificazione bassi	80 W RMS, classe G	2 x 70 W RMS, Classe G
• Stadio di amplificazione alti	50 W RMS, Classe AB
• Alimentazione elettrica nominale 100-120 V~ 50/60 Hz	220 V~ 50/60 Hz	100-120 V~ 50/60 Hz
	230-240 V~ 50 Hz	220-240 V~ 50/60 Hz
• Potenza nominale consumata 100 W 150 W
• Comandi dell'utente	Sensibilità, standby, HPF, LF Shelv, LMF EQ, HF Shelv	Sensibilità, stand-by, Left/Right, HPF, LF Shelv, LMF EQ, HF Shelv
• Fusibili	~100-120 V, T2.5AH/250 V~220-240 V, T1.25AH/250 V	~100-120 V, T3.15AH/250 V~220-240 V, T1.6AH/250 V

Trasduttori

• Frequenze basse	6,5" membrana “W”	2 x 6,5" membrana “W”
• Acute	1,5" berillio
• Schermo magnetico	no

Diffusore

• Struttura	MDF 22 mm
• Finitura	Pannelli laterali in placcatura naturale rosso scuro, struttura nera
• Dimensioni (A x L x P)	334 x 246 x 295 mm	258 x 514 x 344 mm
• Peso	13 kg	22 kg
• Range di temperatura	In funzione: 5-35°CIn stoccaggio: 0-50°C

Prestazioni TRIO6

• Risposta in frequenza (@ -3 dB) 35 Hz - 40 kHz
• Modalità Focus 1 100 Hz - 15 kHz
• Modalità Focus 2 80 Hz - 40 kHz
• Livello SPL massimo(CEA2034 media 50-10 kHz free field @ 1 m)	115 dB
• Modalità Focus 1(CEA2034 media 100-10 kHz free field @ 1 m)	112 dB
• Modalità Focus 2(CEA2034 media 100-10 kHz free field @ 1 m)	112 dB

Sezione elettronica

• Ingresso Balanced XLR 10 kΩ
• Stadio di amplificazione bassi 100 W RMS, classe G
• Stadio di amplificazione medi 100 W RMS, classe G
• Stadio di amplificazione alti 50 W RMS, classe AB
• Alimentazione elettrica nominale 100-120 V~ 50/60 Hz
	220-240 V~ 50/60 Hz
• Comandi dell'utente	Sensibilità, Auto standby, Modalità Focus, HPF, LF Shelv, LMF EQ, HF Shelv
• Potenza nominale consumata 160 W
• Fusibili ~100-120 V, 50/60 Hz, T3.15 AH/250 V	~220-240 V, 50/60 Hz, T1.5AH/250 V

Trasduttori

• Frequenze basse	8" membrana “W”
• Medie	5" membrana “W”
• Acute	1,5" berillio
• Schermo magnetico No

Diffusore

• Struttura	MDF 22 mm
• Finitura	Pannelli laterali in placcatura naturale rosso scuro, struttura nera
• Dimensioni (A x L x P)	537 x 292 x 369 mm
• Peso	25 kg
• Range di temperatura	In funzione: 5-35°CIn stoccaggio: 0-50°C

Prestazioni SUB12

• Risposta in frequenza (@ -3 dB) 28 Hz - 400 Hz
• Livello SPL massimo(CEA2010B media 30-200 Hz free field @ 1 m)	124,5 dB

Sezione elettronica

• Ingresso Balanced XLR LFE 10 kΩ, Left & Right 10 kΩ
• Uscite Balanced XLR LFE (in parallelo), Left & Right 50 Ω
• Stadio di amplificazione bassi	600 W RMS, classe G
• Alimentazione elettrica nominale 100-120 V~ 50/60 Hz
	220-240 V~ 50/60 Hz
• Potenza nominale consumata 180 W
• Comandi dell'utente	Sensibilità, standby, Polarità, Fase, LPF, Volume, HPF
• Fusibili ~100-120 V, T10AL/250 V	~220-240 V, T5AH/250 V
• Trattamento interno del segnale e funzioni - Sezione subwoofer	Somma mono destra/sinistraLFE + passa-basso mono24 dB/ottavaRegolazione della faseSelezione della polaritàFiltro passa-alto commutabile, selezione della frequenza di taglio24 dB/ottava
• Uscite (verso i satelliti) - Tipo/impedenza - Connettore	Destra, sinistraSimmetrica elettronica/50 ΩXLR maschio 3 pin

Trasduttori

• Frequenze basse 1 x 13” membrana “W”

• Schermo magnetico no

Diffusore

• Struttura MDF 30 mm
• Finitura Pannelli laterali in placcatura naturale rosso scuro, struttura nera
• Dimensioni (A x L x P)	600 x 487 x 568 mm
• Peso	58 kg
• Range di temperatura	In funzione: 5-35°CIn stoccaggio: 0-50°C
