SUB 25 KXE - Subwoofer FOCAL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer
Marca	Focal
Modello	SUB 25 KXE
Membrana	K2 Sandwich
Diametro del subwoofer	250 mm
Potenza massima	1200 W
Potenza nominale RMS	600 W
Sensibilità (2,83 V/1 m)	84,5 dB
Impedenza	2 x 4 Ω
Risposta in frequenza	25 Hz - 5 kHz
Diametro della bobina	65 mm
Profondità	172 mm
Motore	Ferrite
Altezza della bobina	55 mm
Manutenzione e pulizia	Spolverare con un panno asciutto; non utilizzare mai solventi o detergenti.
Sicurezza	Fissare saldamente al veicolo per evitare proiettili in caso di incidente; non ascoltare a volume alto a lungo.
Periodo di rodaggio	Circa 20 ore a livello medio per stabilizzare le caratteristiche.
Garanzia	2 anni (Francia); fuori dalla Francia, condizioni secondo il distributore locale.

Domande frequenti - SUB 25 KXE FOCAL

Qual è la potenza consigliata dell'amplificatore per il SUB 25 KXE ?

Si consiglia di utilizzare un amplificatore che eroga una potenza superiore del 20% alla potenza totale dell'impianto per evitare sovraccarichi. Consultate il vostro rivenditore per la scelta adatta.

Come collegare il subwoofer SUB 25 KXE all'amplificatore ?

Utilizzare la morsettiera situata sul lato dell'altoparlante. Rispettare la polarità (+/-) utilizzando un cavo con contrassegno. Lo schema di cablaggio è fornito nel manuale.

Quali sono le regolazioni disponibili sul subwoofer ?

Il SUB 25 KXE è un subwoofer passivo senza regolazione integrata. Le regolazioni della frequenza di taglio e del livello si effettuano tramite l'amplificatore.

Quale volume di cassa è raccomandato per il SUB 25 KXE ?

Le dimensioni della cassa adatte sono indicate nel manuale (fig. 18). Assicurarsi di rispettare il volume interno raccomandato per prestazioni ottimali.

Come mantenere il subwoofer Focal SUB 25 KXE ?

Pulirlo con un panno asciutto. Per la griglia, utilizzare un panno umido. Non utilizzare mai solventi, detergenti o prodotti corrosivi.

Qual è il periodo di rodaggio del SUB 25 KXE ?

Prevedere circa 20 ore di funzionamento a livello medio affinché l'altoparlante raggiunga le sue prestazioni ottimali.

Quali precauzioni di sicurezza prendere durante l'installazione ?

Fissare saldamente la cassa al pavimento o al telaio del veicolo per evitare che diventi un proiettile in caso di incidente. Spegnere l'alimentazione in caso di odore o fumo anomalo.

Posso utilizzare il SUB 25 KXE con un amplificatore da 600 W RMS ?

Sì, la potenza nominale è di 600 W RMS. Un amplificatore da 600 W RMS va bene, ma per un margine maggiore, si consiglia un ampli da 720 W RMS (20% in più).

Qual è l'impedenza del SUB 25 KXE ?

L'impedenza è di 2 x 4 Ω, il che consente cablaggi in serie o in parallelo a seconda del vostro amplificatore.

Come beneficiare della garanzia Focal ?

Registrate il vostro prodotto su www.focal.com/garantie. In Francia, la garanzia legale di conformità è di 2 anni dalla data di acquisto. Fuori dalla Francia, consultate il vostro distributore ufficiale.

MANUALE UTENTE SUB 25 KXE FOCAL

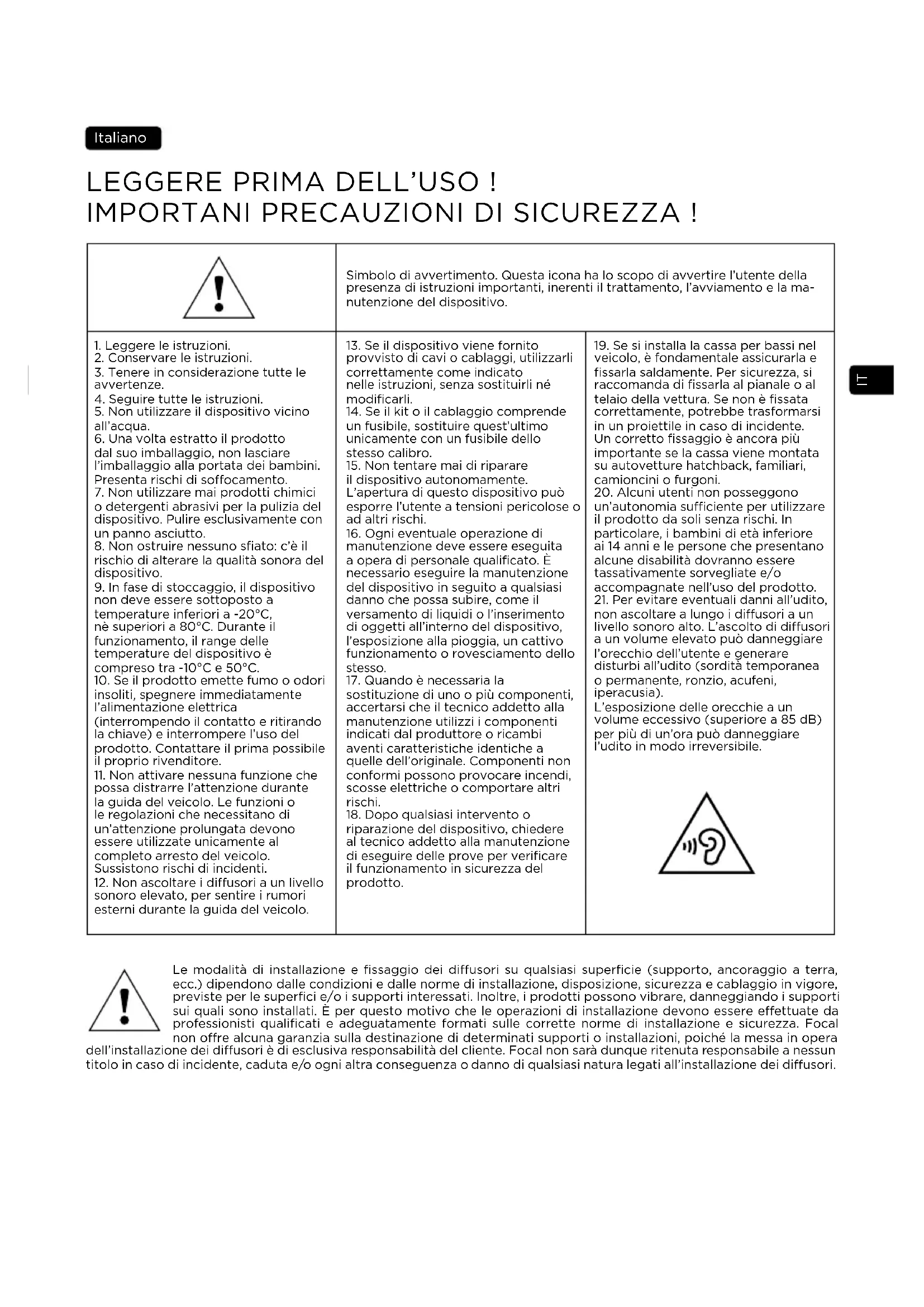

	Simbolo di avvertimento. Questa icona ha lo scopo di avvertire l'utente della presenza di istruzioni importanti, inerenti il trattamento, l'avviamento e la manutenzione del dispositivo.
1. Leggere le istruzioni.2. Conservare le istruzioni.3. Tenere in considerazione tutte le avvertenze.4. Seguire tutte le istruzioni.5. Non utilizzare il dispositivo vicino all'acqua.6. Una volta estratto il prodotto dal suo imballaggio, non lasciare l'imballaggio alla portata dei bambini. Presenta rischi di soffocamento.7. Non utilizzare mai prodotti chimici o detergenti abrasivi per la pulizia del dispositivo. Pulire esclusivamente con un panno asciutto.8. Non ostruire nessuno sfiato: c'è il rischio di alterare la qualità sonora del dispositivo.9. In fase di stoccaggio, il dispositivo non deve essere sottoposto a temperature inferiori a -20°C, né superiori a 80°C. Durante il funzionamento, il range delle temperature del dispositivo è compreso tra -10°C e 50°C.10. Se il prodotto emette fumo o odori insoliti, spegnere immediatamente l'alimentazione elettrica (interrompendo il contatto e ritirando la chiave) e interrompere l'uso del prodotto. Contattare il prima possibile il proprio rivenditore.11. Non attivare nessuna funzione che possa distrarre l'attenzione durante la guida del veicolo. Le funzioni o le regolazioni che necessitano di un'attenzione prolungata devono essere utilizzate unicamente al completo arresto del veicolo. Sussistono rischi di incidenti.12. Non ascoltare i diffusori a un livello sonoro elevato, per sentire i rumori esterni durante la guida del veicolo.	13. Se il dispositivo viene fornito provvisto di cavi o cablaggi, utilizzarli correttamente come indicato nelle istruzioni, senza sostituirli né modificarli.14. Se il kit o il cablaggio comprende un fusibile, sostituire quest'ultimo unicamente con un fusibile dello stesso calibro.15. Non tentare mai di riparare il dispositivo autonomamente. L'apertura di questo dispositivo può esporre l'utente a tensioni pericolose o ad altri rischi.16. Ogni eventuale operazione di manutenzione deve essere eseguita a opera di personale qualificato. È necessario eseguire la manutenzione del dispositivo in seguito a qualsiasi danno che possa subire, come il versamento di liquidi o l'inserimento di oggetti all'interno del dispositivo, l'esposizione alla pioggia, un cattivo funzionamento o rovesciamento dello stesso.17. Quando è necessaria la sostituzione di uno o più componenti, accertarsi che il tecnico addetto alla manutenzione utilizzi i componenti indicati dal produttore o ricambi aventi caratteristiche identiche a quelle dell'originale. Componenti non conformi possono provocare incendi, scosse elettriche o comportare altri rischi.18. Dopo qualsiasi intervento o riparazione del dispositivo, chiedere al tecnico addetto alla manutenzione di eseguire delle prove per verificare il funzionamento in sicurezza del prodotto.	19. Se si installa la cassa per bassi nel veicolo, è fondamentale assicurarla e fissarla saldamente. Per sicurezza, si raccomanda di fissarla al pianale o al telaio della vettura. Se non è fissata correttamente, potrebbe trasformarsi in un proiettile in caso di incidente. Un corretto fissaggio è ancora più importante se la cassa viene montata su autovetture hatchback, familiari, camioncini o furgoni.20. Alcuni utenti non posseggono un'autonomia sufficiente per utilizzare il prodotto da soli senza rischi. In particolare, i bambini di età inferiore ai 14 anni e le persone che presentano alcune disabilità dovranno essere tassativamente sorvegliate e/o accompagnate nell'uso del prodotto.21. Per evitare eventuali danni all'udito, non ascoltare a lungo i diffusori a un livello sonoro alto. L'ascolto di diffusori a un volume elevato può danneggiare l'orecchio dell'utente e generare disturbi all'udito (sordità temporanea o permanente, ronzio, acufeni, iperacusia).L'esposizione delle orecchie a un volume eccessivo (superiore a 85 dB) per più di un'ora può danneggiare l'udito in modo irreversibile.

Le modalità di installazione e fissaggio dei diffusori su qualsiasi superficie (supporto, ancoraggio a terra, ecc.) dipendono dalle condizioni e dalle norme di installazione, disposizione, sicurezza e cablaggio in vigore, previste per le superfici e/o i supporti interessati. Inoltre, i prodotti possono vibrare, danneggiando i supporti sui quali sono installati. È per questo motivo che le operazioni di installazione devono essere effettuate da professionisti qualificati e adeguatamente formati sulle corrette norme di installazione e sicurezza. Focal non offre alcuna garanzia sulla destinazione di determinati supporti o installazioni, poiché la messa in opera

dell'installazione dei diffusori è di esclusiva responsabilità del cliente. Focal non sarà dunque ritenuta responsabile a nessun titolo in caso di incidente, caduta e/o ogni altra conseguenza o danno di qualsiasi natura legati all'installazione dei diffusori.

Per facilitare la garanzia Focal-JMlab, è ora possibile registrare il proprio prodotto online su: www.focal.com/warranty

La ringraziamo per avere acquistato un prodotto Focal. Le diamo il benvenuto nel nostro l'universo: quello dell'Alta fedeltà. Innovazione, tradizione, eccellenza e piacere sono i nostri valori. E il nostro obiettivo è uno solo: offrire agli ascoltatori un suono puro, fedele e ricco. Per sfruttare al meglio tutte le prestazioni del suo prodotto le consigliamo di leggere le istruzioni di questo libretto e conservarlo con cura per poterlo consultare anche in un secondo tempo.

Raccomandazioni importanti

In primo luogo, verificare lo spazio disponibile per l'installazione degli altoparlanti (fare riferimento agli schemi riportati sulla confezione) e procedere ai tagli necessari. In caso di montaggio nel vano originario, verificare che vi sia spazio sufficiente fra l'altoparlante e la griglia protettiva.

• Tenere gli altoparlanti al riparo da bordi metallici e polvere durante il taglio.
• Pulire con cura prima di procedere al montaggio degli altoparlanti.
• Assicurarsi che nessun oggetto attraversi la griglia, poiché potrebbe danneggiare gli altoparlanti.

Scelta dell'amplificatore

Non è l'eccesso di potenza di un amplificatore che rischia di rovinare il diffusore e gli altoparlanti, bensì la mancanza di potenza. Per evitare sovraccarichi o danni ai prodotti, si raccomanda l'uso di un amplificatore che eroghi una potenza del 20% superiore rispetto alla potenza totale del sistema. Un buon rivenditore saprà orientare nella scelta, in funzione dei gusti e del budget.

Rispettare le raccomandazioni dell'amplificatore per collegare correttamente ogni prodotto della linea K2 Power.

Cablaggio prima dell'installazione

I prodotti possono essere montati solo dopo avere posato i cavi utilizzando il morsetto situato sopra gli altoparlanti (fig. 1, 2). Si consiglia di utilizzare cavi dotati di riferimenti, in modo da rispettare le polarità degli altoparlanti (+/-).

Cablaggio biamplificazione

In caso di biamplificazione di un kit a 2 vie (amplificatore a 4 canali), seguire la (fig. 3, 4). In caso di biamplificazione di un kit a 3 vie (amplificatore a 4 canali), seguire la (fig. 5, 6, 7).

Installazione

Utilizzare viti idonee per non danneggiare la cassa, le guarnizioni del veicolo o altri componenti (fig. 8).

Posizionamento dei diffusori

Gli altoparlanti di questa gamma sono stati progettati per restituire più fedelmente possibile tutte le forme di musica. È tuttavia opportuno rispettare alcune semplici regole per ottimizzarne le prestazioni, garantire un buon equilibrio tonale e ottenere un'immagine sonora realistica.

È essenziale integrare il subwoofer in una cassa di dimensioni idonee, per ottenere un volume interno adeguato e consentire l'ottimizzazione delle prestazioni dell'altoparlante selezionato (fig. 18). Utilizzare viti idonee per non danneggiare la cassa, il pianale del veicolo o altri componenti (fig. 20). Collegare il subwoofer utilizzando il morsetto situato sul fianco dell'altoparlante (fig. 20). Far si che il subwoofer sia diretto verso uno spazio libero per ottenere le migliori prestazioni sonore.

PRECAUZIONI SPECIALI

Manutenzione

La manutenzione degli altoparlanti K2 Power si limita allo spolvero con un panno asciutto. Se la griglia si macchia, si consiglia semplicemente di pulirla con un panno umido. Non utilizzare mai solventi, detergenti, alcol o prodotti corrosivi, raschietti o altri utensili abrasivi per pulire la superficie degli altoparlanti.

Periodo di rodaggio

Gli altoparlanti utilizzati sono elementi meccanici complessi che richiedono un periodo di adattamento per poter funzionare al meglio delle loro possibilità. Questo periodo di rodaggio varia a seconda delle condizioni specifiche e può durare anche qualche settimana. Per velocizzare questa operazione, si consiglia di tenere in funzione i diffusori per una ventina di ore consecutive, a un livello sonoro medio. Quando le caratteristiche degli altoparlanti si sono completamente stabilizzate, le prestazioni della linea K2 Power offriranno le loro prestazioni ottimali.

Condizioni di garanzia

In caso di problemi, rivolgersi al proprio rivenditore Focal.

La garanzia di conformità legale per la Francia su tutto il materiale Focal è di 2 anni, a decorrere dalla data di acquisto. L'eventuale materiale difettoso dovrà essere spedito nella confezione originale o in un imballaggio equivalente in grado di garantire una perfetta protezione durante il trasporto, al rivenditore, il quale lo analizzerà per stabilire la natura del guasto. Se i materiali sono in garanzia e sono rispettate le condizioni di applicazione della stessa, essi verranno riparati o sostituiti in base alle condizioni applicabili in materia di garanzia legale alla data dell'acquisto del dispositivo. In caso contrario, verrà proposto un preventivo per la riparazione. La garanzia non copre i danni dovuti a uso improprio o ad allacciamenti non corretti (per esempio bobine mobili bruciate). Fuori dalla Francia, il materiale Focal è coperto da una garanzia le cui condizioni sono fissate a livello locale dal distributore ufficiale Focal di ogni Paese, ai sensi delle leggi vigenti sul territorio interessato.

Corretto smaltimento di questo prodotto.

Questa marcatura indica che, nell'UE, questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici. A titolo preventivo per l'ambiente e la salute, deve essere riciclato in modo responsabile per favorire il riutilizzo delle risorse materiali. Per mandare indietro l'apparecchio usato, si prega di utilizzare il sistema di reso e raccolta o di contattare il rivenditore da cui è stato acquistato il prodotto, il quale potrà procedere a riciclare il prodotto in totale sicurezza.

Raccolta differenziata. Verifica le disposizioni del tuo Comune.

Scansionare il codice QR per informazioni sullo smaltimento degli imballaggi Scan QR code for information on packaging disposal
