Producttype	Subwoofer
Merk	Focal
Model	SUB 25 KXE
Membraan	K2 Sandwich
Diameter van de subwoofer	250 mm
Maximaal vermogen	1200 W
Nominaal RMS-vermogen	600 W
Gevoeligheid (2,83 V/1 m)	84,5 dB
Impedantie	2 x 4 Ω
Frequentierespons	25 Hz - 5 kHz
Diameter van de spoel	65 mm
Diepte	172 mm
Motor	Ferriet
Hoogte van de spoel	55 mm
Onderhoud en reiniging	Stof verwijderen met een droge doek; nooit oplosmiddelen of schoonmaakmiddelen gebruiken.
Veiligheid	Stevig aan het voertuig bevestigen om te voorkomen dat het een projectiel wordt bij een ongeluk; niet langdurig op hoog volume luisteren.
Inloopperiode	Ongeveer 20 uur op gemiddeld niveau om de kenmerken te stabiliseren.
Garantie	2 jaar (Frankrijk); buiten Frankrijk, voorwaarden volgens lokale distributeur.

Veelgestelde vragen - SUB 25 KXE FOCAL

Wat is het aanbevolen vermogen van de versterker voor de SUB 25 KXE?

Het wordt aanbevolen een versterker te gebruiken die 20% meer vermogen levert dan het totale vermogen van de installatie om overbelasting te voorkomen. Raadpleeg uw dealer voor de juiste keuze.

Hoe sluit ik de SUB 25 KXE subwoofer aan op de versterker?

Gebruik de aansluitstrip aan de zijkant van de luidspreker. Houd rekening met de polariteit (+/-) door een kabel met markering te gebruiken. Het bedradingsschema wordt in de handleiding meegeleverd.

Welke instellingen zijn er beschikbaar op de subwoofer?

De SUB 25 KXE is een passieve subwoofer zonder ingebouwde regelaars. De instellingen voor de kantelfrequentie en het niveau worden via de versterker gedaan.

Welk kastvolume wordt aanbevolen voor de SUB 25 KXE?

De geschikte kastafmetingen staan in de handleiding (fig. 18). Zorg dat u het aanbevolen interne volume aanhoudt voor optimale prestaties.

Hoe onderhoud ik de Focal SUB 25 KXE subwoofer?

Reinig het met een droge doek. Gebruik voor het rooster een vochtige doek. Gebruik nooit oplosmiddelen, schoonmaakmiddelen of bijtende producten.

Wat is de inloopperiode van de SUB 25 KXE?

Reken op ongeveer 20 uur gebruik op gemiddeld niveau voordat de luidspreker zijn optimale prestaties bereikt.

Welke veiligheidsmaatregelen moet ik nemen tijdens de installatie?

Bevestig de kast stevig aan de vloer of het chassis van het voertuig om te voorkomen dat het een projectiel wordt bij een ongeluk. Schakel de stroom uit bij abnormale geur of rook.

Kan ik de SUB 25 KXE gebruiken met een versterker van 600 W RMS?

Ja, het nominale vermogen is 600 W RMS. Een versterker van 600 W RMS is geschikt, maar voor meer marge wordt een versterker van 720 W RMS (20% meer) aanbevolen.

Wat is de impedantie van de SUB 25 KXE?

De impedantie is 2 x 4 Ω, waardoor serie- of parallelschakeling mogelijk is, afhankelijk van uw versterker.

Hoe maak ik aanspraak op de Focal-garantie?

Registreer uw product op www.focal.com/garantie. In Frankrijk is de wettelijke garantie van overeenstemming 2 jaar vanaf de aankoopdatum. Buiten Frankrijk raadpleegt u uw officiële distributeur.

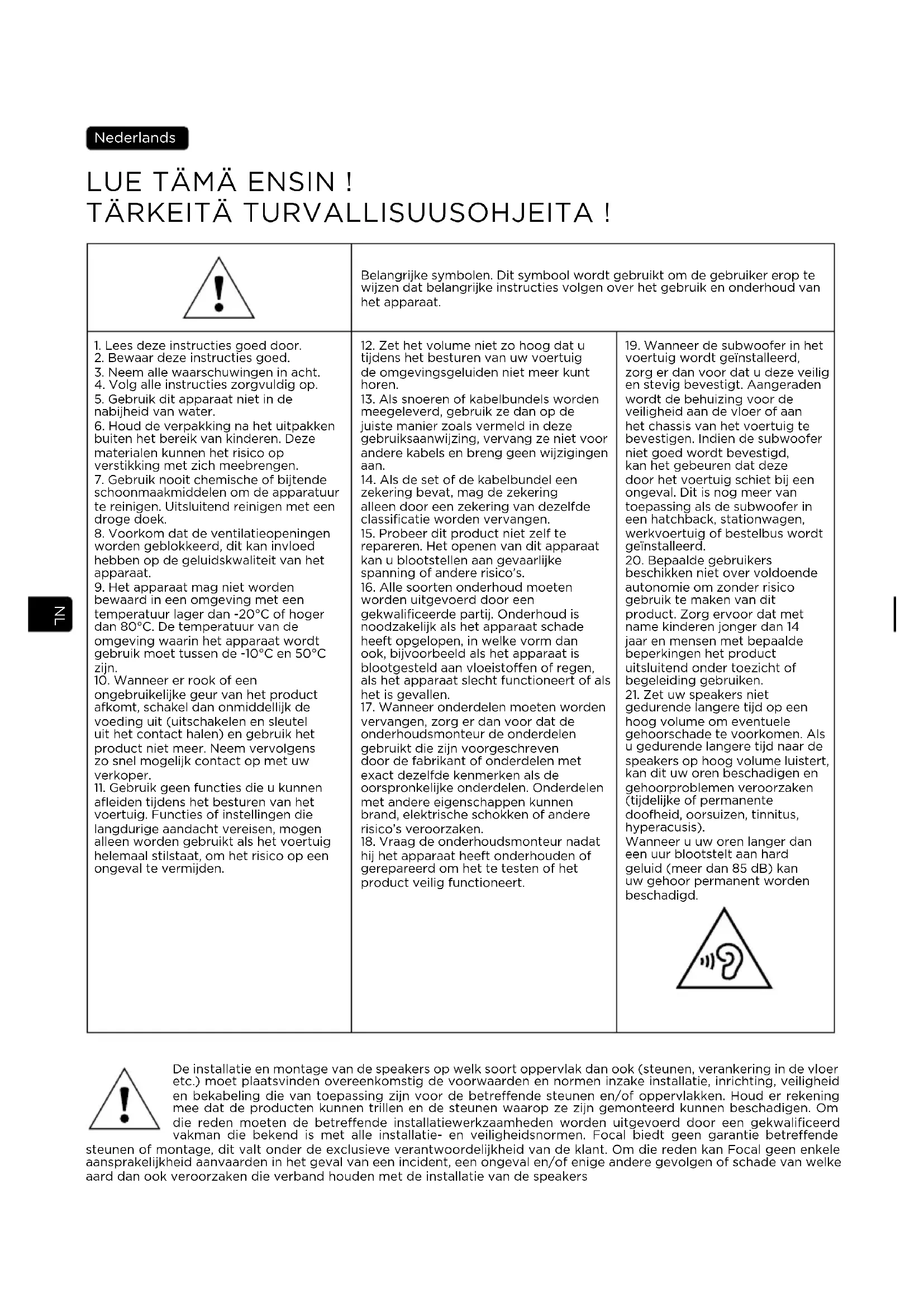

GEBRUIKSAANWIJZING SUB 25 KXE FOCAL

	Belangrijke symbolen. Dit symbool wordt gebruikt om de gebruiker erop te wijzen dat belangrijke instructies volgen over het gebruik en onderhoud van het apparaat.
1. Lees deze instructies goed door.2. Bewaar deze instructies goed.3. Neem alle waarschuwingen in acht.4. Volg alle instructies zorgvuldig op.5. Gebruik dit apparaat niet in de nabijheid van water.6. Houd de verpakking na het uitpakken buiten het bereik van kinderen. Deze materialen kunnen het risico op verstikking met zich meebrengen.7. Gebruik nooit chemische of bijtende schoonmaakmiddelen om de apparatuur te reinigen. Uitsluitend reinigen met een droge doek.8. Voorkom dat de ventilatieopeningen worden geblokkeerd, dit kan invloed hebben op de geluidskwaliteit van het apparaat.9. Het apparaat mag niet worden bewaard in een omgeving met een temperatuur lager dan -20°C of hoger dan 80°C. De temperatuur van de omgeving waarin het apparaat wordt gebruik moet tussen de -10°C en 50°C zijn.10. Wanneer er rook of een ongebruikelijke geur van het product afkomt, schakel dan onmiddellijk de voeding uit (uitschakelen en sleutel uit het contact halen) en gebruik het product niet meer. Neem vervolgens zo snel mogelijk contact op met uw verkoper.11. Gebruik geen functies die u kunnen afleiden tijdens het besturen van het voertuig. Functies of instellingen die langdurige aandacht vereisen, mogen alleen worden gebruikt als het voertuig helemaal stilstaat, om het risico op een ongeval te vermijden.	12. Zet het volume niet zo hoog dat u tijdens het besturen van uw voertuig de omgevingsgeluiden niet meer kunt horen.13. Als snoeren of kabelbundels worden meegeleverd, gebruik ze dan op de juiste manier zoals vermeld in deze gebruiksaanwijzing, vervang ze niet voor andere kabels en breng geen wijzigingen aan.14. Als de set of de kabelbundel een zekering bevat, mag de zekering alleen door een zekering van dezelfde classificatie worden vervangen.15. Probeer dit product niet zelf te repareren. Het openen van dit apparaat kan u blootstellen aan gevaarlijke spanning of andere risico's.16. Alle soorten onderhoud moeten worden uitgevoerd door een gekwalificeerde partij. Onderhoud is noodzakelijk als het apparaat schade heeft opgelopen, in welke vorm dan ook, bijvoorbeeld als het apparaat is blootgesteld aan vloeistoffen of regen, als het apparaat slecht functioneert of als het is gevallen.17. Wanneer onderdelen moeten worden vervangen, zorg er dan voor dat de onderhoudsmonteur de onderdelen gebruikt die zijn voorgeschreven door de fabrikant of onderdelen met exact dezelfde kenmerken als de oorspronkelijke onderdelen. Onderdelen met andere eigenschappen kunnen brand, elektrische schokken of andere risico's veroorzaken.18. Vraag de onderhoudsmonteur nadat hij het apparaat heeft onderhouden of gerepareerd om het te testen of het product veilig functioneert.	19. Wanneer de subwoofer in het voertuig wordt geïnstalleerd, zorg er dan voor dat u deze veilig en stevig bevestigt. Aangeraden wordt de behuizing voor de veiligheid aan de vloer of aan het chassis van het voertuig te bevestigen. Indien de subwoofer niet goed wordt bevestigd, kan het gebeuren dat deze door het voertuig schiet bij een ongeval. Dit is nog meer van toepassing als de subwoofer in een hatchback, stationwagen, werkvoertuig of bestelbus wordt geïnstalleerd.20. Bepaalde gebruikers beschikken niet over voldoende autonomie om zonder risico gebruik te maken van dit product. Zorg ervoor dat met name kinderen jonger dan 14 jaar en mensen met bepaalde beperkingen het product uitsluitend onder toezicht of begeleiding gebruiken.21. Zet uw speakers niet gedurende langere tijd op een hoog volume om eventuele gehoorschade te voorkomen. Als u gedurende langere tijd naar de speakers op hoog volume luistert, kan dit uw oren beschadigen en gehoorproblemen veroorzaken (tijdelijke of permanente doofheid, oorsuizen, tinnitus, hyperacusis).Wanneer u uw oren langer dan een uur blootstelt aan hard geluid (meer dan 85 dB) kan uw gehoor permanent worden beschadigd.

De installatie en montage van de speakers op welk soort oppervlak dan ook (steunen, verankering in de vloer etc.) moet plaatsvinden overeenkomstig de voorwaarden en normen inzake installatie, inrichting, veiligheid en bekabeling die van toepassing zijn voor de betreffende steunen en/of oppervlakken. Houd er rekening mee dat de producten kunnen trillen en de steunen waarop ze zijn gemonteerd kunnen beschadigen. Om die reden moeten de betreffende installatiewerkzaamheden worden uitgevoerd door een gekwalificeerd vakman die bekend is met alle installatie- en veiligheidsnormen. Focal biedt geen garantie betreffende

steunen of montage, dit valt onder de exclusieve verantwoordelijkheid van de klant. Om die reden kan Focal geen enkele aansprakelijkheid aanvaarden in het geval van een incident, een ongeval en/of enige andere gevolgen of schade van welke aard dan ook veroorzaken die verband houden met de installatie van de speakers

Voor een snelle garantie-afhandeling bij Focal-JMlab is het nu mogelijk om het product online te registreren: www.focal.com/warranty

Bedankt dat u hebt gekozen voor een product van Focal. We heten u van harte welkom in ons hifi-universum. Wij staan voor innovatie, traditie, kwaliteit en plezier, en ons enige doel is het creëren van een pure, getrouwe en rijke luisterervaring voor onze klanten. Neem de instructies in deze handleiding grondig door om volop te kunnen genieten van uw product. Bewaar de handleiding vervolgens zorgvuldig voor later gebruik.

Belangrijke aanbevelingen

Controleer eerst de beschikbare ruimte voor de installatie van de speakers (zie de tekeningen op de verpakking) en ga dan pas snijden of zagen. Controleer voordat u aan de montage begint of er genoeg ruimte tussen de speaker en het beschermrooster is.

• Zorg dat er tijdens het snijden of zagen geen metaalschilfers en/of stof op de speakers terechtkomt.
• Maak de omgeving grondig schoon voordat u de speakers installeert.
• Zorg ervoor dat de ruimte voor het rooster vrij is, anders kunnen de speakers beschadigen.

Keuze van versterker

Het grootste gevaar voor beschadiging van een versterker en de speakers is niet een teveel aan vermogen maar net een tekort aan vermogen. Om overbelasting of schade aan de producten te voorkomen, wordt aanbevolen een versterker te gebruiken met een vermogen van 20% hoger dan het totale vermogen van de installatie. Uw verkoper kan u helpen op basis van uw voorkeuren en budget het juiste product te kiezen.

Houd u aan de aanbevelingen betreffende de versterker, voor een correcte werking van uw K2 Power-product.

Pre-installatie bekabeling

Verbind eerst alle kabels aan via het aansluitblok op de speakers voordat u de producten monteert (fig. 1, 2). We adviseren om een kabel met een merkteken te gebruiken om de polariteit van de speakers (+/-) te controleren.

Kabels bi-amplificatie

Voor de dubbele-versterkeraansluiting (bi-amplificatie) van een 2-wegkit (4-kanaals versterker), volgt u fig. 3 en 4. Voor de dubbele-versterkaansluiting (bi-amplificatie) van een 3-wegkit (4-kanaals versterker), volgt u fig. 5, 6 en 7.

Installatie

Gebruik de juiste schroeven om te voorkomen dat de behuizing, de bekleding van uw voertuig of andere onderdelen niet beschadigd raken (fig. 8).

Plaatsing van speakers

De speakers zijn ontwikkeld om de beste prestaties te leveren met alle muziekgenres. Het is echter goed om rekening te houden met enkele eenvoudige voorschriften om het vermogen te optimaliseren en een goed toonevenwicht en realistisch klankbeeld te garanderen.

Het is van essentieel belang dat het formaat van de behuizing van de subwoofer goed is, om een goed intern volume te realiseren, waardoor de prestaties van de gebruikte speakers worden geoptimaliseerd (fig. 18). Gebruik de juiste schroeven om te voorkomen dat de behuizing, de vloer van uw voertuig of andere onderdelen niet beschadigd raken (fig. 20). Verbind de subwoofer met de versterker via het aansluitblok op de zijkant van de speaker (fig. 20). Plaats de subwoofer zo dat deze naar een open ruimte is gericht voor de beste akoestische prestaties.

BIJZONDERE VOORZORGSMAATREGELEN

Onderhoud

Reinig de K2 Power-speakers alleen met een droge doek. As het rooster echt vuil is, kunt u een licht vochtige doek gebruiken. Gebruik nooit oplosmiddelen, schoonmaakmiddelen, alcohol, bijtende stoffen, schuursponsjes of andere schurende materialen om de speakers schoon te maken.

Aanpassingsperiode

De speakers bestaan uit complexe mechanische onderdelen die een aanpassingsperiode vereisen om optimaal te werken. Deze aanpassingsperiode verschilt naargelang de omstandigheden en kan verschillende weken duren. We raden u aan om de speakers minstens twintig opeenvolgende uren te laten werken op een gemiddeld geluidsniveau om deze periode te versnellen. Zodra de eigenschappen van uw speakers volledig stabiel zijn, kunt u volledig gebruik maken van het vermogen van uw producten uit het K2 Power-assortiment.

Garantievoorwaarden

Neem contact op met uw verkoper als er zich problemen voordoen.

De Franse garantietermijn voor alle producten van Focal is 2 jaar vanaf de aankoopdatum. In geval van gebreken moet u deze op eigen kosten en in de originele verpakking, of in een verpakking die ook een optimale bescherming tijdens het verzendproces waarborgt, naar de verkoper retourneren. Uw leverancier zal het product analyseren en de aard van het defect bepalen. Indien het probleem onder de garantie valt en wordt voldaan aan de garantievoorwaarden, wordt het apparaat gerepareerd of vervangen overeenkomstig de toepasselijke voorwaarden. Indien de garantie verlopen is, zal u een offerte voor de reparatie ontvangen. De garantie geldt niet voor schade als gevolg van verkeerd gebruik of verkeerde aansluiting (bijvoorbeeld verbrande mobiele spoelen ...). Buiten Frankrijk valt het materiaal van Focal onder de lokaal toepasselijke garantievoorwaarden zoals bepaald door de officiële Focal-dealer van het respectievelijke land, die altijd in overeenstemming zijn met de geldende wetgeving van dat land.

PRZECZYTAĆ W PIERWSZEJ KOLEJNOŚCI! WAŻNE INSTRUKCJE BEZPIECZEŃSTWA!

Correcte verwijdering van dit product.

Deze markering geeft aan dat dit product in de EU niet samen met ander huishoudelijk afval mag worden weggegooid. Om het milieu en de gezondheid van de mens te beschermen, dient u het product op verantwoorde wijze te recyclen om hergebruik van materiële hulpbronnen te stimuleren. U kunt uw gebruikte apparaat retourneren bij een recyclepunt of milieustation, of neem contact op met de winkel waar u het product hebt gekocht. Zo kan het product op verantwoorde wijze worden gerecycled.
