Тип продукта	Сабвуфер
Бренд	Focal
Модель	SUB 25 KXE
Мембрана	K2 Sandwich
Диаметр сабвуфера	250 мм
Максимальная мощность	1200 Вт
Номинальная мощность RMS	600 Вт
Чувствительность (2,83 В/1 м)	84,5 дБ
Импеданс	2 x 4 Ом
Частотный диапазон	25 Гц - 5 кГц
Диаметр катушки	65 мм
Глубина	172 мм
Двигатель	Феррит
Высота катушки	55 мм
Уход и чистка	Удаление пыли сухой тканью; никогда не используйте растворители или моющие средства.
Безопасность	Надежно закрепите в автомобиле, чтобы избежать выброса при аварии; не слушайте на высокой громкости длительное время.
Период приработки	Примерно 20 часов работы на среднем уровне для стабилизации характеристик.
Гарантия	2 года (Франция); за пределами Франции условия согласно местному дистрибьютору.

Часто задаваемые вопросы - SUB 25 KXE FOCAL

Какая рекомендуемая мощность усилителя для SUB 25 KXE?

Рекомендуется использовать усилитель, мощность которого на 20% превышает общую мощность системы, чтобы избежать перегрузки. Проконсультируйтесь с вашим продавцом для выбора подходящего.

Как подключить сабвуфер SUB 25 KXE к усилителю?

Используйте клеммную колодку, расположенную сбоку динамика. Соблюдайте полярность (+/-), используя кабель с маркировкой. Схема подключения приведена в инструкции.

Какие настройки доступны на сабвуфере?

SUB 25 KXE — пассивный сабвуфер без встроенных настроек. Настройки частоты среза и уровня выполняются через усилитель.

Какой объем корпуса рекомендуется для SUB 25 KXE?

Подходящие размеры корпуса указаны в инструкции (рис. 18). Соблюдайте рекомендуемый внутренний объем для оптимальной производительности.

Как ухаживать за сабвуфером Focal SUB 25 KXE?

Протирайте сухой тканью. Для решетки используйте влажную ткань. Никогда не используйте растворители, моющие средства или едкие вещества.

Каков период приработки SUB 25 KXE?

Предусмотрите примерно 20 часов работы на среднем уровне, чтобы динамик достиг оптимальных характеристик.

Какие меры предосторожности при установке?

Надежно закрепите корпус на полу или раме автомобиля, чтобы он не стал снарядом в случае аварии. Отключайте питание при появлении необычного запаха или дыма.

Можно ли использовать SUB 25 KXE с усилителем мощностью 600 Вт RMS?

Да, номинальная мощность составляет 600 Вт RMS. Усилитель 600 Вт RMS подходит, но для запаса рекомендуется усилитель 720 Вт RMS (на 20% больше).

Какое сопротивление у SUB 25 KXE?

Сопротивление составляет 2 x 4 Ом, что позволяет последовательное или параллельное подключение в зависимости от усилителя.

Как воспользоваться гарантией Focal?

Зарегистрируйте продукт на www.focal.com/garantie. Во Франции законная гарантия соответствия составляет 2 года с даты покупки. За пределами Франции обращайтесь к официальному дистрибьютору.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SUB 25 KXE FOCAL

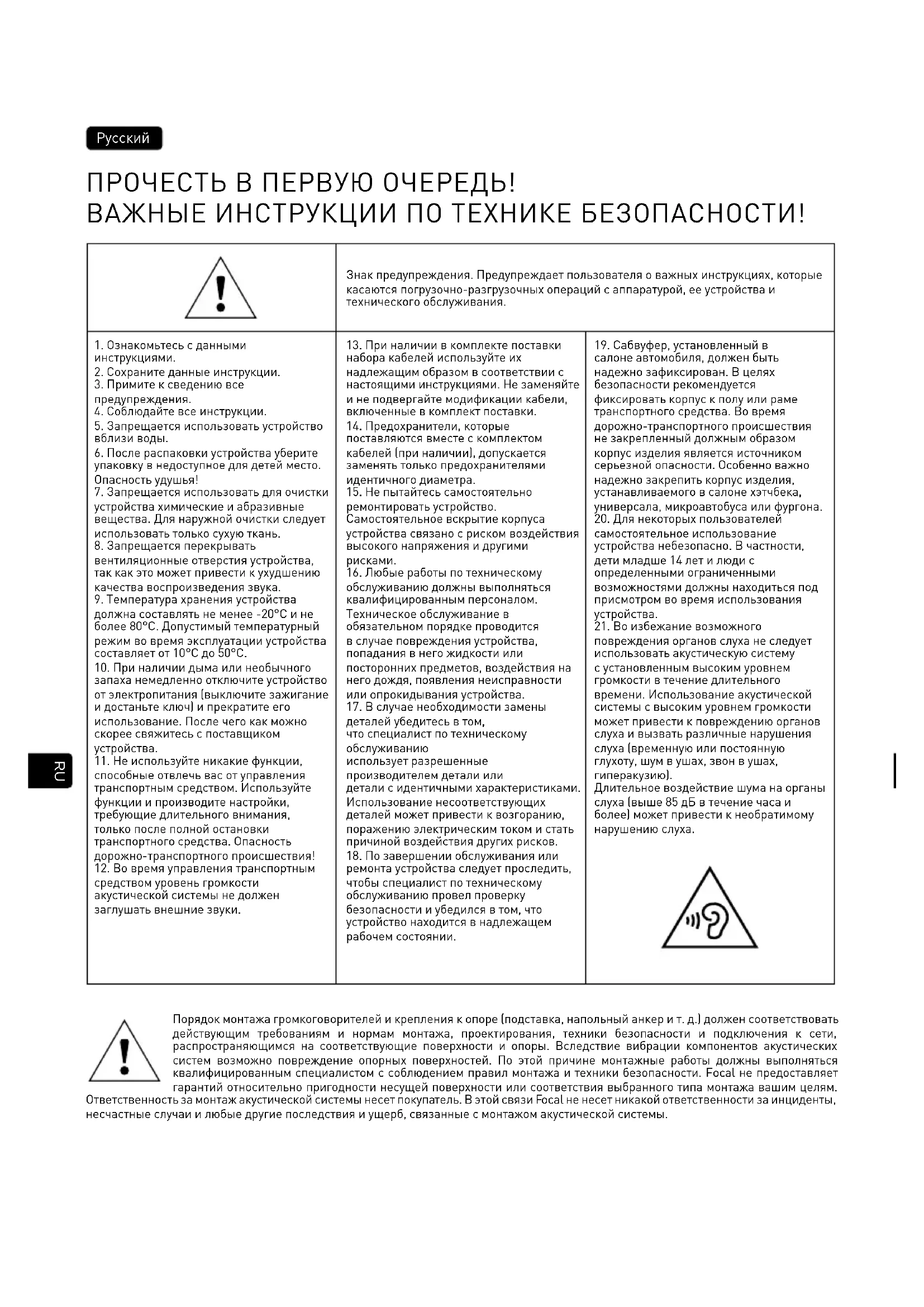

ПРОЧЕСТЬ В ПЕРВУЮ ОЧЕРЕДЬ!

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ!

	Знак предупреждения. Предупреждает пользователя о важных инструкциях, которые касаются погрузочно-разгрузочных операций с аппаратурой, ее устройства и технического обслуживания.
1. Ознакомьтесь с данными инструкциями.2. Сохраните данные инструкции.3. Примите к сведению все предупреждения.4. Соблюдайте все инструкции.5. Запрещается использовать устройство вблизи воды.6. После распаковки устройства уберите упаковку в недоступное для детей место.Опасность удушья!7. Запрещается использовать для очистки устройства химические и абразивные вещества. Для наружной очистки следует использовать только сухую ткань.8. Запрещается перекрывать вентиляционные отверстия устройства, так как это может привести к ухудшению качества воспроизведения звука.9. Температура хранения устройства должна составлять не менее -20°C и не более 80°C. Допустимый температурный режим во время эксплуатации устройства составляет от 10°C до 50°C.10. При наличии дыма или необычного запаха немедленно отключите устройство от электропитания (выключите зажигание и достаньте ключ) и прекратите его использование. После чего как можно скорее свяжитесь с поставщиком устройства.11. Не используйте никакие функции, способные отвлечь вас от управления транспортным средством. Используйте функции и производите настройки, требующие длительного внимания, только после полной остановки транспортного средства. Опасность дорожно-транспортного происшествия!12. Во время управления транспортным средством уровень громкости акустической системы не должен заглушать внешние звуки.	13. При наличии в комплекте поставки набора кабелей используйте их надлежащим образом в соответствии с настоящими инструкциями. Не заменяйте и не подвергайте модификации кабели, включенные в комплект поставки.14. Предохранители, которые поставляются вместе с комплектом кабелей (при наличии), допускается заменять только предохранителями идентичного диаметра.15. Не пытайтесь самостоятельно ремонтировать устройство.Самостоятельное вскрытие корпуса устройства связано с риском воздействия высокого напряжения и другими рисками.16. Любые работы по техническому обслуживанию должны выполняться квалифицированным персоналом.Техническое обслуживание в обязательном порядке проводится в случае повреждения устройства, попадания в него жидкости или посторонних предметов, воздействия на него дождя, появления неисправности или опрокидывания устройства.17. В случае необходимости замены деталей убедитесь в том, что специалист по техническому обслуживанию использует разрешенные производителем детали или детали с идентичными характеристиками.Использование несоответствующих деталей может привести к возгоранию, поражению электрическим током и стать причиной воздействия других рисков.18. По завершении обслуживания или ремонта устройства следует проследить, чтобы специалист по техническому обслуживанию провел проверку безопасности и убедился в том, что устройство находится в надлежащем рабочем состоянии.	19. Сабвуфер, установленный в салоне автомобиля, должен быть надежно зафиксирован. В целях безопасности рекомендуется фиксировать корпус к полу или раме транспортного средства. Во время дорожно-транспортного происшествия не закрепленный должным образом корпус изделия является источником серьезной опасности. Особенно важно надежно закрепить корпус изделия, устанавливаемого в салоне этчебка, универсала, микроавтобуса или фургона.20. Для некоторых пользователей самостоятельное использование устройства небезопасно. В частности, дети младше 14 лет и люди с определенными ограниченными возможностями должны находиться под присмотром во время использования устройства.21. Во избежание возможного повреждения органов слуха не следует использовать акустическую систему с установленным высоким уровнем громкости в течение длительного времени. Использование акустической системы с высоким уровнем громкости может привести к повреждению органов слуха и вызвать различные нарушения слуха (временную или постоянную глухоту, шум в ушах, звон в ушах, гиперакузию).Длительное воздействие шума на органы слуха (выше 85 дБ в течение часа и более) может привести к необратимому нарушению слуха.

Порядок монтажа громкоговорителей и крепления к опоре (подставка, напольный анкер и т. д.) должен соответствовать действующим требованиям и нормам монтажа, проектирования, техники безопасности и подключения к сети, распространяющимся на соответствующие поверхности и опоры. Вследствие вибрации компонентов акустических систем возможно повреждение опорных поверхностей. По этой причине монтажные работы должны выполняться квалифицированным специалистом с соблюдением правил монтажа и техники безопасности. Focal не предоставляет гарантий относительно пригодности несущей поверхности или соответствия выбранного типа монтажа вашим целям.

Ответственность за монтаж акустической системы несет покупатель. В этой связи Focal не несет никакой ответственности за инциденты, несчастные случаи и любые другие последствия и ущерб, связанные с монтажом акустической системы.

Для упрощения использования гарантии Focal-JMlab теперь можно зарегистрировать покупку онлайн: www.focal.com/warranty

Благодарим вас за покупку изделия Focal. Надеемся, что вы по достоинству оцените применимые нами технологии высокой точности. Мы ценим новаторство, традиции и превосходное качество и стремимся к тому, чтобы вы получали удовольствие от прослушивания. Наша единственная цель — добиться чистоты, достоверности и красоты звучания. Для того чтобы в полной мере использовать все возможности изделия, внимательно ознакомьтесь с настоящими инструкциями и сохраните их для использования в будущем.

Важные рекомендации

Прежде всего удостоверьтесь в наличии места для установки громкоговорителей (см. план установки на упаковке), а затем переходите к вырезанию. В случае установки громкоговорителей в специально предусмотренное для них место удостоверьтесь, что между громкоговорителем и защитной сеткой достаточно места.

• Во время вырезания не допускайте попадания на громкоговорители металлической стружки и пыли.
  • Тщательно очистите место перед монтажом громкоговорителей.
• Не вставляйте в решетку посторонние предметы, так как это может привести к повреждению громкоговорителей.

Выбор усилителя

Повредить громкоговоритель и его компоненты может не избыток мощности усилителя, а его недостаточная мощность. Во избежание перегрузки или повреждения компонентов акустической системы рекомендуется использовать усилитель, повышающий общую мощность системы на 20%. Консультацию относительно выбора усилителя с учетом предпочтений и бюджета можно получить в предприятии розничной торговли.

При подключении изделий линейки K2 Power к усилителю соблюдайте указания инструкции по эксплуатации усилителя.

Прокладка кабеля до монтажа изделия

Монтаж продукта производится только после подключения их к клеммной колодке на громкоговорителях (рис. 1, 2). В целях соблюдения полярности громкоговорителей рекомендуется использовать кабель с отметкой (+/-).

Двухпроводное подключение по схеме bi-amping

Порядок подключения 2-полосной акустической системы (4-канальный усилитель) по схеме bi-amping изображен на рис. 3, 4. Порядок подключения 3-полосной акустической системы (4-канальный усилитель) по схеме bi-amping изображен на рис. 5, 6, 7.

Монтаж

Во избежание повреждения кузова, обшивки и других частей автомобиля обязательно используйте правильные винты (рис. 8).

Расположение громкоговорителей

Громкоговорители линейки были разработаны таким образом, чтобы обеспечить как можно более достоверное воспроизведение всех жанров музыки. Однако для получения оптимальных рабочих характеристик, обеспечения хорошего тонального баланса и реалистичного звучания следует соблюдать несколько простых правил.

Устанавливайте сабвуфер в корпус подходящего размера для получения достаточного для обеспечения высокой производительности устройства внутреннего объема (рис. 18). Во избежание повреждения кузова, пола и других частей автомобиля обязательно используйте правильные винты (рис. 20). Подключайте сабвуфер к усилителю с помощью клеммной колодки, которая находится на громкоговорителе (рис. 20). Для достижения оптимальных акустических характеристик убедитесь, что сабвуфер направлен в открытое пространство.

ОСОБЫЕ УКАЗАНИЯ

Уход за устройством

Уход за громкоговорителями K2 Power ограничивается протиранием поверхностей с помощью сухой ткани. Для удаления пятен с решетки рекомендуется использовать влажную ткань. Никогда не используйте растворители, моющие и чистящие средства, спиртосодержащие или едкие вещества, а также абразивные материалы для очистки поверхности громкоговорителей.

Период приработки

Громкоговорители представляют собой сложные механические устройства, оптимальные характеристики работы которых достигаются по истечении периода адаптации. Длительность периода адаптации зависит от ряда условий и может составлять несколько недель. Для того чтобы сократить этот период, рекомендуется обеспечить непрерывную работу громкоговорителей в течение 20 часов при среднем уровне звука. После полной стабилизации характеристик изделия линейки K2 Power будут демонстрировать оптимальные рабочие параметры.

Условия гарантии

В случае возникновения проблем просьба обращаться в предприятие розничной торговли, в котором было приобретено изделие компании Focal.

На территории Франции предусмотренная законом гарантия на любое оборудование Focal составляет 2 года с даты покупки. При обнаружении производственных дефектов следует отправить дефектный продукт в оригинальной или аналогичной упаковке, обеспечивающей полную защиту оборудования во время транспортировки, предприятию розничной торговли, которое проведет проверку оборудования и определит характер неисправности. В случае если дефект покрывается гарантией и условия гарантии соблюдены, устройство будет отремонтировано или заменено в соответствии с действовавшими на дату покупки условиями гарантии, предусмотренными законодательством. В противном случае будет подготовлена смета ремонтных работ. Гарантия не распространяется на дефекты, возникшие вследствие ненадлежащей эксплуатации или несоблюдения правил подключения устройства (например, сгоревшие движущиеся катушки). За пределами Франции на оборудование марки Focal распространяется гарантия, условия которой устанавливаются либо исполняются местным официальным дистрибьютором Focal в соответствующей стране согласно действующему законодательству.

请先阅读本文!

重要安全说明！

Правильная утилизация продукта.

Данная маркировка указывает на то, что в пределах ЕС этот продукт не может утилизироваться вместе с бытовым мусором. В целях предотвращения загрязнения окружающей среды и нанесения ущерба здоровью человека утилизируйте продукт должным образом, позволяющим произвести его повторную переработку. Для того чтобы вернуть бывшее в употреблении устройство, используйте системы возврата и сбора сырья либо обратитесь в пункт розничной торговли, в котором вы приобретали продукт, для организации повторной переработки с соблюдением всех норм безопасности.
