Tipo de produto	Subwoofer
Marca	Focal
Modelo	SUB 25 KXE
Membrana	K2 Sandwich
Diâmetro do subwoofer	250 mm
Potência máxima	1200 W
Potência nominal RMS	600 W
Sensibilidade (2,83 V/1 m)	84,5 dB
Impedância	2 x 4 Ω
Resposta em frequência	25 Hz - 5 kHz
Diâmetro da bobina	65 mm
Profundidade	172 mm
Motor	Ferrite
Altura da bobina	55 mm
Manutenção e limpeza	Remover poeira com pano seco; nunca usar solventes ou detergentes.
Segurança	Fixar firmemente ao veículo para evitar projéteis em caso de acidente; não ouvir em volume alto por muito tempo.
Período de amaciamento	Cerca de 20 horas em nível médio para estabilizar as características.
Garantia	2 anos (França); fora da França, condições conforme distribuidor local.

Perguntas frequentes - SUB 25 KXE FOCAL

Qual é a potência recomendada do amplificador para o SUB 25 KXE?

Recomenda-se usar um amplificador com potência 20% superior à potência total da instalação para evitar sobrecarga. Consulte seu revendedor para a escolha adequada.

Como conectar o subwoofer SUB 25 KXE ao amplificador?

Use o borneiro localizado na lateral do alto-falante. Respeite a polaridade (+/-) usando um cabo com marcador. O diagrama de fiação é fornecido no manual.

Quais são os ajustes disponíveis no subwoofer?

O SUB 25 KXE é um subwoofer passivo sem ajuste integrado. Os ajustes de frequência de corte e nível são feitos pelo amplificador.

Qual volume de caixa é recomendado para o SUB 25 KXE?

As dimensões de caixa adequadas estão indicadas no manual (fig. 18). Certifique-se de respeitar o volume interno recomendado para desempenho ideal.

Como manter o subwoofer Focal SUB 25 KXE?

Limpe-o com um pano seco. Para a grade, use um pano úmido. Nunca use solventes, detergentes ou produtos corrosivos.

Qual é o período de amaciamento do SUB 25 KXE?

Preveja cerca de 20 horas de funcionamento em nível médio para que o alto-falante atinja seu desempenho ideal.

Quais precauções de segurança tomar durante a instalação?

Fixe firmemente a caixa ao piso ou ao chassi do veículo para evitar que se torne um projétil em caso de acidente. Desligue a alimentação em caso de odor ou fumaça anormal.

Posso usar o SUB 25 KXE com um amplificador de 600 W RMS?

Sim, a potência nominal é de 600 W RMS. Um amplificador de 600 W RMS é adequado, mas para maior margem, recomenda-se um amplificador de 720 W RMS (20% a mais).

Qual é a impedância do SUB 25 KXE?

A impedância é de 2 x 4 Ω, o que permite ligações em série ou paralelo de acordo com seu amplificador.

Como obter a garantia Focal?

Registre seu produto em www.focal.com/garantie. Na França, a garantia legal de conformidade é de 2 anos a partir da data de compra. Fora da França, consulte seu distribuidor oficial.

MANUAL DE UTILIZADOR SUB 25 KXE FOCAL

Manuale d'uso / Manual de uso / Manual de utilização /

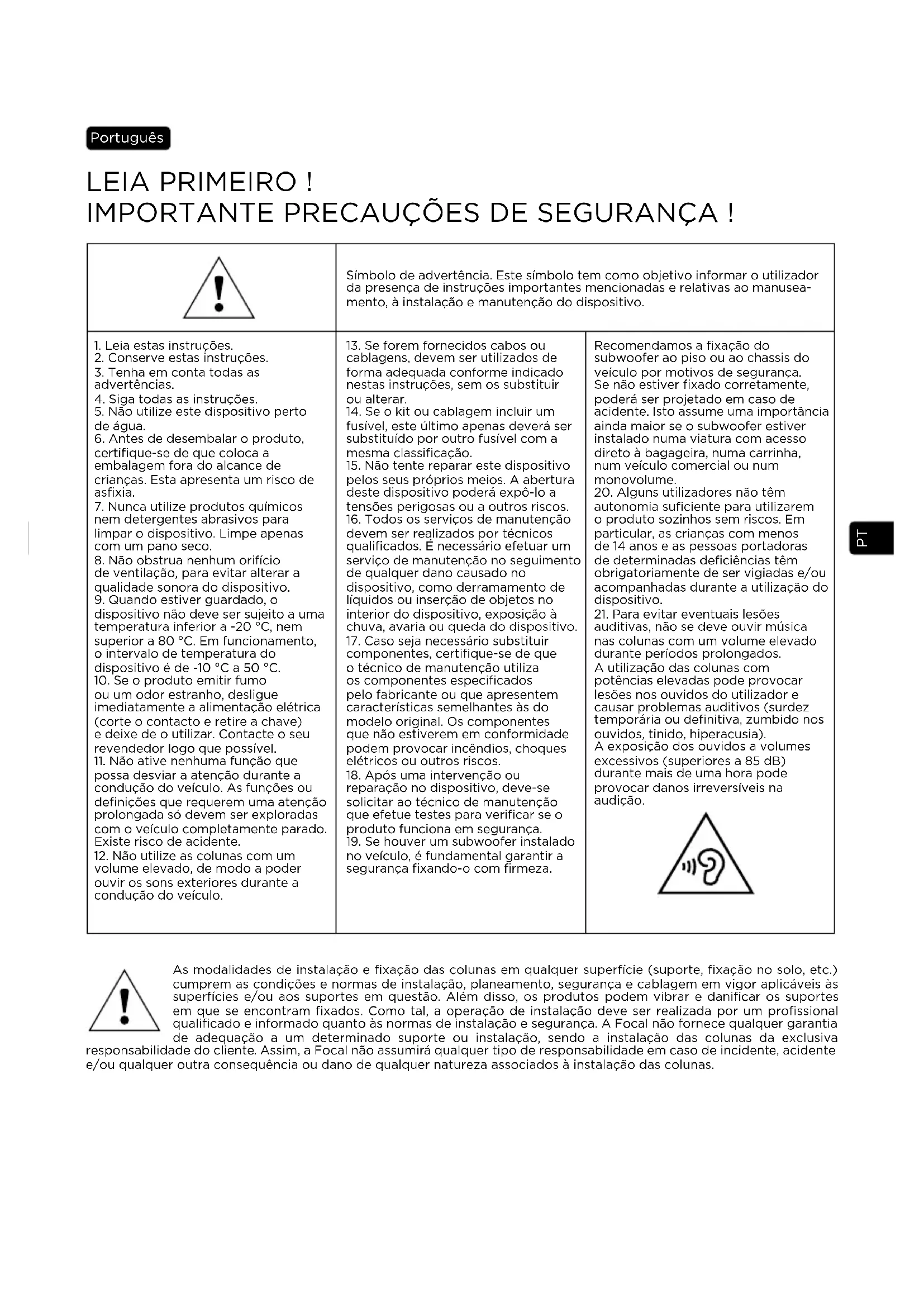

	Símbolo de advertência. Este símbolo tem como objetivo informar o utilizador da presença de instruções importantes mencionadas e relativas ao manuseamento, à instalação e manutenção do dispositivo.
1. Leia estas instruções.2. Conserve estas instruções.3. Tenha em conta todas as advertências.4. Siga todas as instruções.5. Não utilize este dispositivo perto de água.6. Antes de desembalar o produto, certifique-se de que coloca a embalagem fora do alcance de crianças. Esta apresenta um risco de asfixia.7. Nunca utilize produtos químicos nem detergentes abrasivos para limpar o dispositivo. Limpe apenas com um pano seco.8. Não obstrua nenhum orifício de ventilação, para evitar alterar a qualidade sonora do dispositivo.9. Quando estiver guardado, o dispositivo não deve ser sujeito a uma temperatura inferior a -20 °C, nem superior a 80 °C. Em funcionamento, o intervalo de temperatura do dispositivo é de -10 °C a 50 °C.10. Se o produto emitir fumo ou um odor estranho, desligue imediatamente a alimentação elétrica (corte o contacto e retire a chave) e deixe de o utilizar. Contacte o seu revendedor logo que possível.11. Não ative nenhuma função que possa desviar a atenção durante a condução do veículo. As funções ou definições que requerem uma atenção prolongada só devem ser exploradas com o veículo completamente parado. Existe risco de acidente.12. Não utilize as colunas com um volume elevado, de modo a poder ouvir os sons exteriores durante a condução do veículo.	13. Se forem fornecidos cabos ou cablagens, devem ser utilizados de forma adequada conforme indicado nestas instruções, sem os substituir ou alterar.14. Se o kit ou cablagem incluir um fusível, este último apenas deverá ser substituído por outro fusível com a mesma classificação.15. Não tente reparar este dispositivo pelos seus próprios meios. A abertura deste dispositivo poderá expô-lo a tensões perigosas ou a outros riscos.16. Todos os serviços de manutenção devem ser realizados por técnicos qualificados. É necessário efetuar um serviço de manutenção no seguimento de qualquer dano causado no dispositivo, como derramamento de líquidos ou inserção de objetos no interior do dispositivo, exposição à chuva, avaria ou queda do dispositivo.17. Caso seja necessário substituir componentes, certifique-se de que o técnico de manutenção utiliza os componentes especificados pelo fabricante ou que apresentem características semelhantes às do modelo original. Os componentes que não estiverem em conformidade podem provocar incêndios, choques elétricos ou outros riscos.18. Após uma intervenção ou reparação no dispositivo, deve-se solicitar ao técnico de manutenção que efetue testes para verificar se o produto funciona em segurança.19. Se houver um subwoofer instalado no veículo, é fundamental garantir a segurança fixando-o com firmeza.	Recomendamos a fixação do subwoofer ao piso ou ao chassis do veículo por motivos de segurança. Se não estiver fixado corretamente, poderá ser projetado em caso de acidente. Isto assume uma importância ainda maior se o subwoofer estiver instalado numa viatura com acesso direto à bagageira, numa carrinha, num veículo comercial ou num monovolume.20. Alguns utilizadores não têm autonomia suficiente para utilizarem o produto sozinhos sem riscos. Em particular, as crianças com menos de 14 anos e as pessoas portadoras de determinadas deficiências têm obrigatoriamente de ser vigiadas e/ou acompanhadas durante a utilização do dispositivo.21. Para evitar eventuais lesões auditivas, não se deve ouvir música nas colunas com um volume elevado durante períodos prolongados. A utilização das colunas com potências elevadas pode provocar lesões nos ouvidos do utilizador e causar problemas auditivos (surdez temporária ou definitiva, zumbido nos ouvidos, tinido, hiperacusia). A exposição dos ouvidos a volumes excessivos (superiores a 85 dB) durante mais de uma hora pode provocar danos irreversíveis na audição.

As modalidades de instalação e fixação das colunas em qualquer superfície (suporte, fixação no solo, etc.) cumprem as condições e normas de instalação, planeamento, segurança e cablagem em vigor aplicáveis às superfícies e/ou aos suportes em questão. Além disso, os produtos podem vibrar e danificar os suportes em que se encontram fixados. Como tal, a operação de instalação deve ser realizada por um profissional qualificado e informado quanto às normas de instalação e segurança. A Focal não fornece qualquer garantia de adequação a um determinado suporte ou instalação, sendo a instalação das colunas da exclusiva

responsabilidade do cliente. Assim, a Focal não assumirá qualquer tipo de responsabilidade em caso de incidente, acidente e/ou qualquer outra consequência ou dano de qualquer natureza associados à instalação das colunas.

Para validar a garantia Focal-JMlab, agora é possível registar o seu produto online: www.focal.com/warranty

Acabou de adquirir um produto Focal e agradecemos a sua preferência. Seja bem-vindo ao nosso universo, o da alta-fidelidade. Inovação, tradição, excelência e prazer são os nossos valores; o nosso único objetivo é proporcionar-lhe um som puro, fiel e rico. Para aproveitar todo o desempenho deste produto, recomendamos que leia as instruções neste manual e, em seguida, o conserve cuidadosamente para referência futura.

Recomendações importantes

Em primeiro lugar, verifique o espaço disponível para o encastramento dos altifalantes (consulte as informações na embalagem) e depois faça os cortes. No caso de uma montagem no local de origem, verifique que existe espaço suficiente entre o altifalante e a grelha de proteção.

• Mantenha os altifalantes afastados de aparas metálicas e protegidos contra poeiras durante os cortes.
• Limpe cuidadosamente antes de fazer a montagem dos altifalantes.
• Certifique-se de que nenhum objeto atravessa a grelha; isso poderia danificar os altifalantes.

Escolha do amplificador

Não é o excesso, mas antes a falta de potência de um amplificador que pode deteriorar a coluna ou os altifalantes. Recomenda-se a utilização de um amplificador com uma potência 20% superior à potência total da instalação para evitar sobrecargas ou danos nos produtos. O seu revendedor saberá orientá-lo em função dos seus gostos e do seu orçamento. Cumpra as recomendações do amplificador para ligar corretamente cada produto da linha K2 Power.

Cablagem antes da instalação

Só poderá efetuar a montagem dos produtos após a ligação com os terminais dos altifalantes (fig. 1, 2). Recomendamos a utilização do cabo com uma marca de referência, de modo a respeitar a polaridade dos altifalantes (+/-).

Cablagem biamplificação

Para biamplificação de um kit de 2 vias (amplificador com 4 canais), consultar a fig. 3, 4. Para biamplificação de um kit de 3 vias (amplificador com 4 canais), consultar a fig. 5, 6, 7.

Instalação

Utilize parafusos adequados para não danificar o subwoofer, os acabamentos ou outros componentes do veículo (fig. 8).

Posicionamento das colunas

Os altifalantes da gama foram desenvolvidos para transmitir o mais fielmente possível todas as formas de música. Não obstante, convém respeitar algumas regras simples para otimizar o respetivo desempenho, garantir um bom equilíbrio tonal e uma imagem sonora realista.

É fundamental incorporar o subwoofer numa caixa de dimensões adaptadas, para obter um volume interno adequado que permita maximizar o desempenho do altifalante selecionado (fig. 18). Utilize parafusos adequados para não danificar o subwoofer, o piso ou outros componentes do veículo (fig. 20). Ligue o subwoofer ao amplificador com os terminais nos lados do altifalante (fig. 20). Certifique-se de que o subwoofer está virado para um espaço livre para obter o melhor desempenho acústico.

CUIDADOS ESPECIAIS

Manutenção

A manutenção dos altifalantes K2 Power consiste apenas em remover o pó com um pano seco. Se a grelha tiver manchas, recomendamos que utilize apenas um pano húmido. Nunca utilize solventes, detergentes, álcoois ou produtos corrosivos, raspadores ou outros utensílios abrasivos para limpar a superfície dos altifalantes.

Período de rodagem

Os altifalantes utilizados são elementos mecânicos complexos que requerem um período de adaptação para funcionarem da melhor forma possível. Este período de rodagem varia conforme as condições observadas e pode prolongar-se durante algumas semanas. Para acelerar esta operação, recomendamos que ponha os altifalantes a funcionar durante cerca de vinte horas, com um nível médio. Logo que as características dos altifalantes estejam totalmente estabilizadas, poderá desfrutar integralmente do desempenho dos seus produtos da linha K2 Power.

Condições de garantia

Caso ocorra algum problema, entre em contacto como o seu revendedor Focal.

Em França, a garantia legal de conformidade para todos os equipamentos da Focal é de 2 anos, a contar da data de aquisição do produto. Em caso de não conformidade do material, este deve ser enviado ao revendedor, na embalagem original ou noutra de natureza equivalente para garantir a respetiva proteção durante o transporte, para que o analise e determine a natureza da avaria. Se o equipamento estiver dentro do prazo da garantia e se estiverem reunidas as condições de acionamento da garantia, o material será reparado ou substituído de acordo com as condições aplicáveis em termos de garantia legal à data de aquisição do dispositivo. Caso contrário, ser-lhe-á proposto um orçamento de reparação. A garantia não cobre danos causados por má utilização ou ligação incorreta (bobinas móveis queimadas, por exemplo). Fora de França, o equipamento da Focal está coberto por uma garantia cujas condições são estabelecidas ou implementadas localmente pelo distribuidor oficial da Focal de cada país, de acordo com a legislação em vigor no território relevante.

LUE TÄMÄ ENSIN!

Eliminação correta deste produto.

Esta marca indica que, na UE, este produto não deve ser eliminado com outro lixo doméstico. Como medida de prevenção para o ambiente e para a saúde humana, deve ser reciclado de modo responsável, para promover a reutilização dos recursos materiais. Para devolver o seu dispositivo usado, recorra aos sistemas de devolução e recolha ou contacte o comerciante em que o produto foi adquirido. Este poderá proceder à reciclagem do produto com toda a segurança.
