MANUAL DE USUARIO SUB 1000 F FOCAL

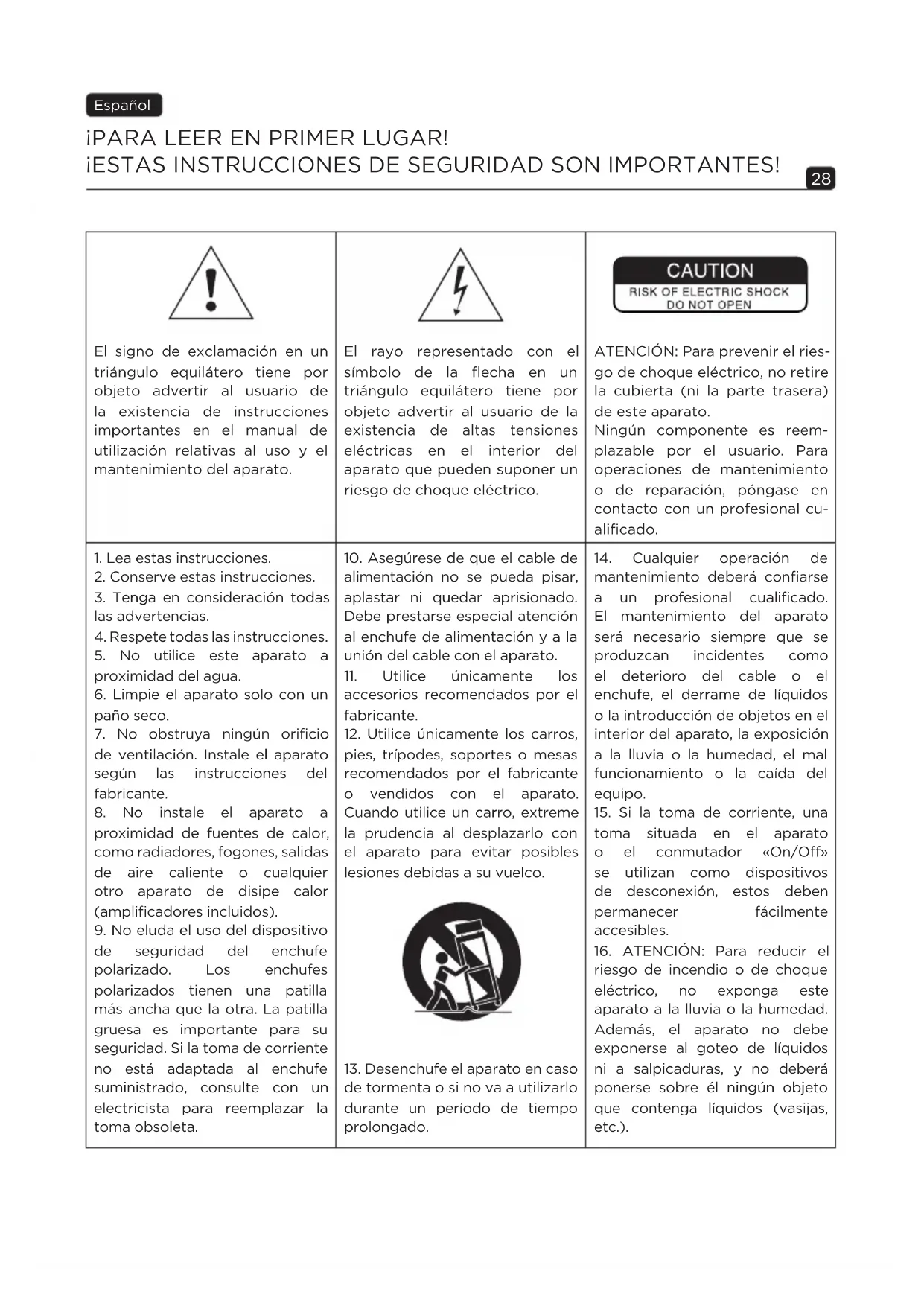

El signo de exclamación en un triángulo equilátero tiene por objeto advertir al usuario de la existencia de instrucciones importantes en el manual de utilización relativas al uso y el mantenimiento del aparato.

El rayo representado con el símbolo de la flecha en un triángulo equilátero tiene por objeto advertir al usuario de la existencia de altas tensiones eléctricas en el interior del aparato que pueden suponer un riesgo de choque eléctrico.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENCIÓN: Para prevenir el riesgo de choque eléctrico, no retire la cubierta (ni la parte trasera) de este aparato.

Ningún componente es reemplazable por el usuario. Para operaciones de mantenimiento o de reparación, póngase en contacto con un profesional cualificado.

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Tenga en consideración todas las advertencias.
4. Respete todas las instrucciones.
5. No utilice este aparato a proximidad del agua.
6. Limpie el aparato solo con un paño seco.
7. No obstruya ningún orificio de ventilación. Instale el aparato según las instrucciones del fabricante.
8. No instale el aparato a proximidad de fuentes de calor, como radiadores, fogones, salidas de aire caliente o cualquier otro aparato de disipe calor (amplificadores incluidos).

9. No eluda el uso del dispositivo de seguridad del enchufe polarizado. Los enchufes polarizados tienen una patilla más ancha que la otra. La patilla gruesa es importante para su seguridad. Si la toma de corriente no está adaptada al enchufe suministrado, consulte con un electricista para reemplazar la toma obsoleta.

10. Asegúrese de que el cable de alimentación no se pueda pisar, aplastar ni quedar aprisionado. Debe prestarse especial atención al enchufe de alimentación y a la unión del cable con el aparato.

11. Utilice únicamente los accesorios recomendados por el fabricante.

12. Utilice únicamente los carros, pies, trípodes, soportes o mesas recomendados por el fabricante o vendidos con el aparato. Cuando utilice un carro, extreme la prudencia al desplazarlo con el aparato para evitar posibles lesiones debidas a su vuelco.

1. Desenchufe el aparato en caso de tormenta o si no va a utilizarlo durante un período de tiempo prolongado.

2. Cualquier operación de mantenimiento deberá confiarse a un profesional cualificado. El mantenimiento del aparato será necesario siempre que se produzcan incidentes como el deterioro del cable o el enchufe, el derrame de líquidos o la introducción de objetos en el interior del aparato, la exposición a la lluvia o la humedad, el mal funcionamiento o la caída del equipo.

3. Si la toma de corriente, una toma situada en el aparato o el conmutador «On/Off» se utilizan como dispositivos de desconexión, estos deben permanecer fácilmente accesibles.

4. ATENCIÓN: Para reducir el riesgo de incendio o de choque eléctrico, no exponga este aparato a la lluvia o la humedad. Además, el aparato no debe exponerse al goteo de líquidos ni a salpicaduras, y no deberá ponerse sobre él ningún objeto que contenga líquidos (vasijas, etc.).

5. No introduzca ningún objeto en los orificios de ventilación del aparato. Dicho objeto podría entrar en contacto con componentes sometidos a altas tensiones y producir un cortocircuito, provocando un incendio o un choque eléctrico. No vierta nunca líquidos sobre el aparato.

6. No intente reparar este aparato por sus propios medios. Abrir este aparato le expone a tensiones peligrosas y otros riesgos. Para cualquier intervención de mantenimiento, diríjase a un profesional cualificado.
7. Durante la utilización del aparato, la temperatura ambiente no debe superar los 35 grados Celsius (95 °F).
8. No utilice este aparato en climas tropicales.
9. No utilice este aparato en zonas situadas a más de 2000 m de altitud (6500 pies).
10. No sobrecargue las tomas de corriente, los alargadores ni las regletas. Hacerlo puede conllevar riesgos de incendio o de choque eléctrico.

11. El aparato solo debe instalarse en paredes o techos si está previsto por el fabricante.

12. Si traslada el aparato desde un ambiente frío a otro caliente, asegúrese de que no se ha producido condensación antes de conectar el cable de alimentación.

13. No se deben colocar sobre el equipo fuentes de llamas desnudas, como velas encendidas.
14. Conecte este equipo únicamente a una red de alimentación del tipo que se indica en el aparato. En caso de duda sobre el tipo de alimentación del equipo o de su instalación, consulte con el vendedor del equipo o con su proveedor de electricidad. Si el aparato está previsto para un uso con batería u otra fuente de alimentación, consulte el manual de utilización.
15. Deje siempre una distancia mínima de 5 cm (2") en torno al equipo para garantizar una ventilación adecuada.

16. Cuando sea necesario sustituir algún componente, asegúrese de que el técnico de mantenimiento utiliza los componentes especificados por el fabricante u otros de características idénticas a las del componente original. El uso de componentes inadecuados puede provocar incendios, choques eléctricos u otros riesgos.

17. Después de cualquier intervención o reparación, solicite al técnico de mantenimiento la realización de pruebas para garantizar que el equipo funciona en condiciones de seguridad.

18. Conecte este equipo únicamente a una red de alimentación del tipo que se indica en el aparato. En caso de duda sobre el tipo de alimentación del equipo o de su instalación, consulte con el vendedor del equipo o con su proveedor de electricidad. Si el aparato está previsto para un uso con batería u otra fuente de alimentación, consulte el manual de utilización.
19. Para evitar posibles daños auditivos, no escuche los altavoces a un nivel sonoro elevado durante largos períodos de tiempo. Escuchar altavoces con mucha potencia puede causar daños en el oído y provocar trastornos auditivos (sordera temporal o permanente, zumbidos en los oídos, acúfenos, hiperacusia). La exposición de los oídos a niveles de presión sonora superiores a 85 dB (LAeq) durante varias horas puede provocar daños auditivos irreversibles.

(CEI 60417-6044)

Para validar la garantía Focal-JMab,

ahora también puede registrar su producto en línea: www.focal.com/warranty

Contenido de la caja:

• Subwoofer
• Cable de alimentación
• Instrucciones de uso

Funcionalidades del amplificador:

• Filtro activo pasa bajos
• Inversor de fase
• Entrada directa LFE
• Entrada estéreo
  · Autopower

Periodo de rodaje

El altavoz utilizado en el Sub 1000 F es un elemento mecánico complejo que exige un periodo de adaptación para funcionar al máximo de sus posibilidades y adaptarse a las condiciones de temperatura y de humedad del ambiente. Este periodo de rodaje varía según las condiciones presentes y puede extenderse algunas semanas. Para acelerar esta operación, recomendamos hacer funcionar el subwoofer durante veinte horas. Una vez que las características del altavoz estén totalmente estabilizadas, podrá aprovechar integralmente de su subwoofer.

Especificaciones:

Altavoz de grave 30 cm con membrana Flax (lino®): la membrana del altavoz de este subwoofer utiliza la tecnología sándwich Flax. El Flax es un ecotextil con propiedades estructurales sorprendentes: ligero, rígido y con buen amortiguamiento. Focal ha desarrollado una nueva membrana Flax de 320 g/m² que ofrece una gran rigidez y una fuerte excursión a la vez.

Instrucciones de uso

Conexiones

En las entradas RCA "bajo nivel"

Si se utiliza un amplificador de dos canales equipado de salidas de línea "pre out", se deberá conectar el subwoofer sobre las entradas estéreo RCA "Line inputs Right/Left" (fig. A).

En la entrada LFE

Si se utiliza un amplificador audio/vídeo multicanal, la entrada única LFE del subwoofer se conectará en la salida "Subwoofer" del amplificador audio/vídeo (fig. B), si existe.

Ubicación del subwoofer en la sala

Contrariamente a un bafle acústico, que debe estar suficientemente alejado de los muros y las esquinas de la sala de escucha, recomendamos colocar el subwoofer en una esquina (fig. C, D).

Si este subwoofer está adosado a un solo muro o está muy alejado de los tabiques, la longitud de onda muy grande de las frecuencias graves reproducidas excitará de manera aleatoria las resonancias de la sala de escucha. La respuesta en frecuencia no será lineal y la calidad del grave resultará muy afectada (falta de profundidad, efecto “sonido de tonel”, graves débiles y/o poco sostenidos, recorte difícil o imposible con los demás bafles utilizados).

Al colocar el subwoofer en una esquina, las resonancias de la sala se excitarán de manera más lineal y previsible. ( E).

Si, por cuestiones de disposición, no se puede instalar el subwoofer en una esquina, probar diversos emplazamientos en la sala hasta hallar el más conveniente.

En general, hay que tratar de situar el subwoofer en la parte delantera de la sala de escucha, si es posible.

En principio, como las bandas de frecuencias son omnidirecciones, la presencia de un mueble o un objeto entre el subwoofer y el punto de escucha no afecta a los graves.

Puesta en marcha

Encendido / apagado temporizado automático

Este subwoofer está equipado de un sistema de detección automática de la señal de audio. Cuando el interruptor está en modo "AUTO", el subwoofer inmediatamente se coloca bajo tensión, al detectar una señal de audio en la entrada. En modo "ON", el detector permanece inactivo y el subwoofer se mantiene bajo tensión constantemente.

Por el contrario, si al cabo de 3 minutos no se reconoce ninguna señal en la entrada del subwoofer, el sistema de detección automáticamente pone el subwoofer en modo de espera.

En caso de ausencia prolongada durante varios días, se recomienda colocar el interruptor de alimentación en "OFF". En caso de tormenta, desenchufar el cable de alimentación.

Ajuste rápido

1. Enchufar el subwoofer a la red eléctrica.
2. Conectar el subwoofer al amplificador utilizado según uno de los tres métodos propuestos.
3. Colocar el interruptor de puesta en tensión en "ON".
4. Regular el potenciómetro "CROSSOVER" en posición intermedia (aproximadamente 100 Hz).
5. Colocar el potenciómetro "VOLUME" en el punto medio.

Nota: la función "CROSSOVER" es inoperante si el subwoofer está conectado en la entrada "Line Inputs LFE".

Ajuste final

1. Regular el nivel de graves en función de los demás bafles utilizados. Este ajuste podrá realizarse utilizando programas musicales variados. Los graves deberán estar presentes sin pesar demasiado.
2. Elegir el modo del inversor de fase (0° o 180°). La posición correcta es aquella que ofrece subjetivamente el nivel de graves más elevado y más equilibrado.
3. Afinar el ajuste de la frecuencia de corte alrededor de 100 Hz. Cuanto más bajo se ajuste este valor, más profundo y amplio parecerá el grave. Cuanto más elevado sea, más contundentes serán los impactos. El ajuste adecuado se obtiene cuando se logran cumplir simultáneamente estas condiciones.
4. Si es necesario, volver a ajustar el volumen.
5. Este procedimiento deberá reproducirse cada vez que se cambie de lugar el subwoofer.

Elección de los cables

Cuando el subwoofer está conectado al amplificador en las entradas línea estéreo o LFE, utilizar un cordón RCA/RCA blindado de una longitud adecuada. En caso de dudas, pedirle consejo al revendedor para encontrar la solución más adaptada a sus necesidades.

Precauciones particulares

El mantenimiento de este subwoofer se limita a retirar el polvo mediante un trapo seco. Si el subwoofer está manchado, recomendamos utilizar un trapo húmedo, simplemente.

Nunca utilizar solventes, detergentes, alcohol o productos corrosivos, rascadores o utensilios abrasivos para limpiar la superficie del subwoofer. Evitar acercarlo a una fuente de calor.

Condiciones de la garantía

Todos los altavoces Focal están cubiertos por una garantía preparada por el distribuidor oficial de Focal en su país.

Su distribuidor le proporcionará todos los detalles acerca de las condiciones de la garantía. La extensión de la garantía cubre al menos todo lo contemplado por una garantía legal en vigor en el país en el cual se expidió la factura oficial de compra.
