MANUAL DE UTILIZADOR Trio LOVEmotion Legend CHICCO

• Cestillo portaobjetos

• Cestillo portaobjetos

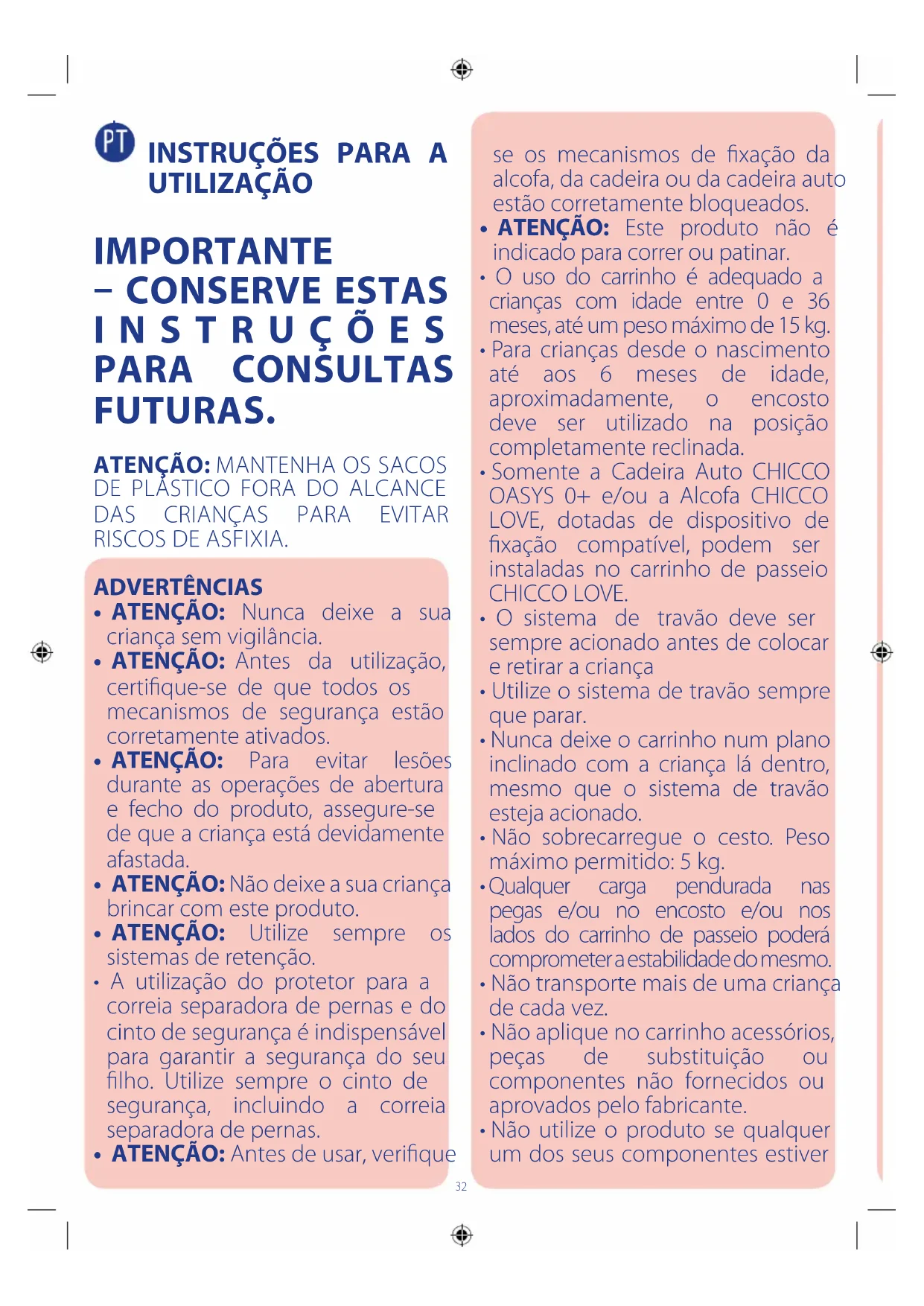

• ATENÇÃO: Nunca deixe a sua criança sem vigilância.

• ATENÇÃO: Antes da utilização, certique-se de que todos os mecanismos de segurança estão corretamente ativados.

• ATENÇÃO: Para evitar lesões durante as operações de abertura e fecho do produto, assegure-se de que a criança está devidamente afastada.

• ATENÇÃO: Não deixe a sua criança brincar com este produto.

• ATENÇÃO: Utilize sempre os sistemas de retenção.

• A utilização do protetor para a correia separadora de pernas e do cinto de segurança é indispensável para garantir a segurança do seu lho. Utilize sempre o cinto de segurança, incluindo a correia separadora de pernas.

• ATENÇÃO: Antes de usar, verique se os mecanismos de xação da alcofa, da cadeira ou da cadeira auto estão corretamente bloqueados.

• ATENÇÃO: Este produto não é indicado para correr ou patinar.

• O uso do carrinho é adequado a crianças com idade entre 0 e 36 meses, até um peso máximo de 15 kg.

• Para crianças desde o nascimento até aos 6 meses de idade, aproximadamente, o encosto deve ser utilizado na posição completamente reclinada.

• Somente a Cadeira Auto CHICCO OASYS 0+ e/ou a Alcofa CHICCO LOVE, dotadas de dispositivo de xação compatível, podem ser instaladas no carrinho de passeio CHICCO LOVE.

• O sistema de travão deve ser sempre acionado antes de colocar e retirar a criança

• Utilize o sistema de travão sempre que parar.

• Nunca deixe o carrinho num plano inclinado com a criança lá dentro, mesmo que o sistema de travão esteja acionado.

• Não sobrecarregue o cesto. Peso máximo permitido: 5 kg.

• Qualquer carga pendurada nas pegas e/ou no encosto e/ou nos lados do carrinho de passeio poderá comprometer a estabilidade do mesmo.

• Não transporte mais de uma criança de cada vez.

• Não aplique no carrinho acessórios, peças de substituição ou componentes não fornecidos ou aprovados pelo fabricante.

• Não utilize o produto se qualquer um dos seus componentes estiver em falta, rasgado ou danicado.

• O carrinho de passeio com a Cadeira Auto instalada, não substitui um berço ou cama. Se o bebé precisar dormir, deverá ser colocado numa alcofa, num berço ou numa cama.

• Verique, antes da montagem, se o produto e todos os seus componentes apresentam eventuais danos causados pelo transporte. Caso detete algum componente danicado, não utilize o produto e mantenha-o fora do alcance das crianças.

• Enquanto efetua as operações de regulação, certique-se de que as partes móveis do carrinho de passeio não entram em contacto com o corpo da criança.

• Certique-se de que os utilizadores do carrinho de passeio conhecem o exato funcionamento do mesmo.

• Este produto deve ser utilizado exclusivamente por um adulto.

• O produto deve ser montado exclusivamente por um adulto.

• Para evitar riscos de estrangulamento, não dê à criança objetos com cordões e mantenha-os fora do seu alcance.

• Não utilize o carrinho em escadas ou escadas rolantes: poderá perder subitamente o controlo do mesmo.

• Tenha muito cuidado sempre que subir ou descer um degrau ou o passeio.

• Se deixar o carrinho ao sol durante muito tempo, espere que arrefeça antes de colocar a criança no seu interior. A exposição prolongada ao sol pode alterar a cor dos materiais e dos tecidos.

• Evite o contacto do carrinho com água salgada, para prevenir a32

se os mecanismos de xação da alcofa, da cadeira ou da cadeira auto estão corretamente bloqueados.

• ATENÇÃO: Este produto não é indicado para correr ou patinar.

• O uso do carrinho é adequado a crianças com idade entre 0 e 36 meses, até um peso máximo de 15 kg.

• Para crianças desde o nascimento até aos 6 meses de idade, aproximadamente, o encosto deve ser utilizado na posição completamente reclinada.

• Somente a Cadeira Auto CHICCO OASYS 0+ e/ou a Alcofa CHICCO LOVE, dotadas de dispositivo de xação compatível, podem ser instaladas no carrinho de passeio CHICCO LOVE.

• O sistema de travão deve ser sempre acionado antes de colocar e retirar a criança

• Utilize o sistema de travão sempre que parar.

• Nunca deixe o carrinho num plano inclinado com a criança lá dentro, mesmo que o sistema de travão esteja acionado.

• Não sobrecarregue o cesto. Peso máximo permitido: 5 kg.

• Qualquer carga pendurada nas pegas e/ou no encosto e/ou nos lados do carrinho de passeio poderá comprometer a estabilidade do mesmo.

• Não transporte mais de uma criança de cada vez.

• Não aplique no carrinho acessórios, peças de substituição ou componentes não fornecidos ou aprovados pelo fabricante.

• Não utilize o produto se qualquer um dos seus componentes estiver em falta, rasgado ou danicado.

• O carrinho de passeio com a Cadeira Auto instalada, não substitui um berço ou cama. Se o bebé precisar dormir, deverá ser colocado numa alcofa, num berço ou numa cama.

• Verique, antes da montagem, se o produto e todos os seus componentes apresentam eventuais danos causados pelo transporte. Caso detete algum componente danicado, não utilize o produto e mantenha-o fora do alcance das crianças.

• Enquanto efetua as operações de regulação, certique-se de que as partes móveis do carrinho de passeio não entram em contacto com o corpo da criança.

• Certique-se de que os utilizadores do carrinho de passeio conhecem o exato funcionamento do mesmo.

• Este produto deve ser utilizado exclusivamente por um adulto.

• O produto deve ser montado exclusivamente por um adulto.

• Para evitar riscos de estrangulamento, não dê à criança objetos com cordões e mantenha-os fora do seu alcance.

• Não utilize o carrinho em escadas ou escadas rolantes: poderá perder subitamente o controlo do mesmo.

• Tenha muito cuidado sempre que subir ou descer um degrau ou o passeio.

• Se deixar o carrinho ao sol durante muito tempo, espere que arrefeça antes de colocar a criança no seu interior. A exposição prolongada ao sol pode alterar a cor dos materiais e dos tecidos.

• Evite o contacto do carrinho com água salgada, para prevenir a formação de ferrugem.

• Não use o carrinho na praia.

• Quando não estiver a ser utilizado, mantenha o carrinho fora do alcance das crianças.

CONSELHOS DE LIMPEZA E MANUTENÇÃO

Este produto necessita de manutenção periódica. As operações de limpeza e manutenção devem ser efetuadas por um adulto. LIMPEZA Limpe as partes em tecido com uma esponja húmida e detergente neutro. O carrinho de passeio dispõe de revestimento removível (consulte o capítulo “Colocação/ remoção do revestimento da cadeira”). Para a limpeza das partes em tecido, siga as indicações da etiqueta têxtil. Em seguida são indicados os símbolos de lavagem e o respetivo signicado: Lavar à mão em água fria Não utilizar lixívia Não secar na máquina Não passar a ferro Não limpar a seco Limpe regularmente as partes em plástico com um pano húmido, não utilize solventes ou produtos abrasivos. Seque as partes em metal, após um eventual contacto com água, de modo a evitar a formação de ferrugem. MANUTENÇÃO Verique periodicamente o estado de desgaste das rodas e mantenha-as limpas de pó e areia. Certique-se de que todas as peças de plástico que deslizam sobre tubos de metal se encontram limpas de pó, sujidade e areia, para evitar atritos que possam comprometer o correto funcionamento do carrinho de passeio. Mantenha o carrinho de passeio num local seco. Em caso de necessidade, lubrique as partes móveis com óleo seco de silicone.

LISTA DE COMPONENTES

Verique a existência de todos os componentes deste modelo antes de montar o produto. Se faltar alguma peça, por favor contacte o Serviço ao Consumidor Chicco. Para a montagem do produto não é necessário usar qualquer ferramenta. Para montar o produto é necessário dispor dos seguintes componentes:

• Revestimento têxtil da cadeira

• Barra de proteção frontal

• Kit Comfort (protetores dos ombros e da correia34

• Peça de união das pegas

ABERTURA DA ESTRUTURA DO CARRINHO DE

PASSEIO ATENÇÃO: ao efetuar esta operação certique-se de que a criança ou, eventualmente, outras crianças se encontram devidamente afastadas. Certique-se de que nesta fase as partes móveis do carrinho de passeio não entram em contacto com o corpo da criança.

1. Com o carrinho de passeio na posição vertical (g.1) rode

ambas as pegas para a posição de utilização, acionando os botões laterais (g. 1 A). Certique-se de que as pegas cam bloqueadas na posição de utilização.

2. Para abrir a estrutura é necessário premir o botão indicado

na gura 2 (1-push). A seguir segure as pegas e levante o carrinho de passeio para cima para facilitar a abertura (g. 2 A). A abertura do carrinho de passeio completa- se quando os tubos estão encaixados corretamente na parte dianteira (g. 2B). Para completar a abertura do carrinho de passeio prima a cruzeta de segurança traseira (g. 2C).

COLOCAÇÃO/REMOÇÃO REVESTIMENTO CADEIRA

3. A operação de colocação do revestimento deve ser

feita com a cadeira fora do carrinho de passeio; antes de iniciar é necessário abrir o fecho abdominal indicado na gura 3.

4. Introduza o revestimento inserindo primeiro o tecido no

encosto (g. 4), e passe a correia abdominal nas respetivas ranhuras localizadas na parte inferior do encosto (g. 4 A). A seguir coloque a correia separadora de pernas na ranhura localizada no assento da cadeira (g. 4B).

5. Introduza o tecido no apoio do braço tendo o cuidado

de posicioná-lo corretamente no sítio adequado (g. 5), e xe o tecido à base da cadeira através das duas molas assinaladas na imagem (g. 5A).

6. Insira os suportes do apoio das pernas no interior da

parte inferior do tecido (g. 6).

7. Para completar a colocação do revestimento da cadeira é

necessário apertar as duas molas laterais (g. 7), posicionar no local adequado o elástico indicado na gura 7A e apertar as molas localizadas na parte inferior do encosto (g. 7B). Para remover o revestimento da cadeira execute as operações acima descritas pela ordem inversa.

O carrinho de passeio está equipado com um sistema de retenção de cinco pontos de xação constituído por duas correias dos ombros, um cinto abdominal e uma correia separadora de pernas com fecho.

8. ATENÇÃO: para o uso com bebés recém-nascidos até

cerca de 6 meses de idade, pode ser necessário reduzir o comprimento das correias para adaptá-las à constituição física da criança; neste caso, utilize as correias dos ombros fazendo-as passar primeiro pelas duas presilhas de regulação (g. 8).

9. Verique se as correias dos ombros estão ajustadas ao corpo

do seu lho: se necessário, regule o comprimento (g. 9).

10. Depois de instalar a criança, introduza os 2 ganchos

no fecho (g.10) e se necessário, regule a largura do cinto abdominal, através das velas. Para soltar o cinto abdominal, prima simultaneamente os dois ganchos laterais (g. 10 A). ATENÇÃO: para garantir a segurança da criança, é indispensável utilizar simultaneamente, as correias dos ombros, o cinto abdominal e a correia separadora de pernas. ATENÇÃO: Quando retirar o cinto de segurança (por exemplo, para lavar), certique-se de que o mesmo será recolocado corretamente, usando os pontos de passagem. As correias devem ser novamente reguladas.

BARRA DE PROTEÇÃO FRONTAL

11. A cadeira dispõe de barra de proteção frontal. Para xar

a barra de proteção é necessário premir os dois botões localizados na parte inferior das duas extremidades e introduzir a mesma nos dois pernos situados na parte terminal dos apoios dos braços (g. 11). Para retirar a barra de proteção frontal execute as operações acima descritas pela ordem inversa. Para facilitar a colocação da criança é possível soltar somente um lado da barra de proteção. A barra de proteção pode usar-se nas duas congurações: “virado para a mãe” e “virado para a frente”. ATENÇÃO: Coloque sempre o cinto de segurança na criança. A barra de proteção frontal NÃO é um dispositivo de retenção da criança. ATENÇÃO: a barra de proteção frontal não deve ser utilizada para levantar o produto com ou sem a criança lá dentro. MONTAGEM DA CADEIRA DE PASSEIO NO CARRINHO

12. Para montar a cadeira de passeio na estrutura do carrinho

é necessário introduzir a mesma nos encaixes verticais apropriados, até escutar o estalido de bloqueio (g. 12). Para facilitar a xação da cadeira ao carrinho de passeio, nas partes laterais do tecido existem etiquetas guia que ajudam a alinhar corretamente a cadeira nos encaixes (g. 12 A). A cadeira tanto pode ser montada na conguração “virado para a frente” (Fig. 12) como “virado para a mãe” (Fig. 12 C). ATENÇÃO: antes da utilização, assegure-se de que a cadeira está bem xada, puxando-a para cima. ATENÇÃO: caso a alcofa ou a cadeira auto não quem devidamente bloqueadas, acione o respectivo dispositivo de desbloqueio das mesmas e repita o procedimento de xação, certicando-se do correto bloqueio. No caso de não conseguir, dirija-se p.f. ao serviço de assistência Chicco.

13. Para soltar a cadeira prima simultaneamente os dois

botões sob os apoios dos braços (g. 13) e levante-a. ATENÇÃO: as operações para soltar/xar a cadeira devem ser efetuadas sem a criança no seu interior. CAPOTA

14. A cadeira dispõe de dois encaixes, localizados em ambos

os lados da mesma, que permitem a xação da capota. Para xar a capota introduza o sistema de xação nos encaixes, conforme indicado na gura 14. Após xada na cadeira, a capota funciona tanto na conguração “virado para frente”, como “virado para a mãe”, sem precisar de ser regulada de cada vez. Para completar a montagem da capota na cadeira, xe a parte posterior da mesma na parte de trás do encosto do carrinho de passeio, através das respectivas molas (g 14 A).

16. A capota dispõe de uma rede extensível que contribui

para proteger a criança da excessiva luz (g. 16)

17. Para remover a parte posterior e transformar a capota

num tejadilho pára-sol abra o fecho de correr traseiro (g. 17) e solte as molas localizadas atrás do encosto da cadeira.

18. Para retirar a capota basta puxar a mesma para cima na

proximidade dos encaixes e fazer deslizar os encaixes para cima (g. 18). ATENÇÃO: A operação de xação da capota deve ser feita em ambos os lados do carrinho. Certique-se de que cou corretamente bloqueada.

REGULAÇÃO DO ENCOSTO

19. Premindo o manípulo situado atrás do encosto do

carrinho de passeio, é possível regular a sua inclinação até posição desejada (g. 19). Libertando o botão, o encosto bloqueia na posição mais próxima. Para elevar o encosto basta empurrá-lo para cima. ATENÇÃO: com o peso da criança, estas operações podem tornar-se mais difíceis.

REGULAÇÃO DO APOIO DAS PERNAS

20. O apoio das pernas é regulável em duas posições. Para

regulá-lo, acione os dois botões localizados sob o apoio das pernas (g. 20). PEGAS ERGONÓMICAS REGULÁVEIS DOUBLE TWIST

21. Premindo os botões localizados nas pegas, é possível

girá-las para a posição desejada, adaptando-as à altura e à posição mais cómoda para o utilizador (g. 21). As pegas podem ser reguladas em 8 posições diferentes.

22. ATENÇÃO: durante a utilização, as pegas não devem

ser utilizadas na posição baixa (g. 22). As pegas prontas para a utilização devem estar na posição alta, como ilustrado na gura 22 A. PEGA UNIDA

23. Para encaixar a peça de união e obter a pega unida, faça

coincidir os pernos A e B com os respetivos furos (g. 23), até escutar o estalido.

24. Para retirar a peça de união, prima simultaneamente as

duas patilhas centrais para dentro (g. 24) e retire a peça puxando-a para cima (g. 24 A). ATENÇÃO: antes de utilizar o produto na conguração “pega unida”, certique-se sempre da correta montagem da mesma. ATENÇÃO: nunca utilize a peça de união para elevar o carrinho de passeio com ou sem a criança lá dentro.

TRAVÃO DE ESTACIONAMENTO

O travão de estacionamento age simultaneamente sobre ambas as rodas posteriores do carrinho de passeio. Para simplicar a utilização do carrinho de passeio, foi introduzido um sistema de travagem STOP & GO, indicado com etiquetas adesivas coloridas localizadas nos pedais do travão traseiro.

25. Para travar o carrinho de passeio, prima para baixo a

patilha da direita (g. 25). Automaticamente aparecerá uma etiqueta vermelha STOP e a patilha oposta saltará para cima.34

10. Depois de instalar a criança, introduza os 2 ganchos

no fecho (g.10) e se necessário, regule a largura do cinto abdominal, através das velas. Para soltar o cinto abdominal, prima simultaneamente os dois ganchos laterais (g. 10 A). ATENÇÃO: para garantir a segurança da criança, é indispensável utilizar simultaneamente, as correias dos ombros, o cinto abdominal e a correia separadora de pernas. ATENÇÃO: Quando retirar o cinto de segurança (por exemplo, para lavar), certique-se de que o mesmo será recolocado corretamente, usando os pontos de passagem. As correias devem ser novamente reguladas.

BARRA DE PROTEÇÃO FRONTAL

11. A cadeira dispõe de barra de proteção frontal. Para xar

a barra de proteção é necessário premir os dois botões localizados na parte inferior das duas extremidades e introduzir a mesma nos dois pernos situados na parte terminal dos apoios dos braços (g. 11). Para retirar a barra de proteção frontal execute as operações acima descritas pela ordem inversa. Para facilitar a colocação da criança é possível soltar somente um lado da barra de proteção. A barra de proteção pode usar-se nas duas congurações: “virado para a mãe” e “virado para a frente”. ATENÇÃO: Coloque sempre o cinto de segurança na criança. A barra de proteção frontal NÃO é um dispositivo de retenção da criança. ATENÇÃO: a barra de proteção frontal não deve ser utilizada para levantar o produto com ou sem a criança lá dentro. MONTAGEM DA CADEIRA DE PASSEIO NO CARRINHO

12. Para montar a cadeira de passeio na estrutura do carrinho

é necessário introduzir a mesma nos encaixes verticais apropriados, até escutar o estalido de bloqueio (g. 12). Para facilitar a xação da cadeira ao carrinho de passeio, nas partes laterais do tecido existem etiquetas guia que ajudam a alinhar corretamente a cadeira nos encaixes (g. 12 A). A cadeira tanto pode ser montada na conguração “virado para a frente” (Fig. 12) como “virado para a mãe” (Fig. 12 C). ATENÇÃO: antes da utilização, assegure-se de que a cadeira está bem xada, puxando-a para cima. ATENÇÃO: caso a alcofa ou a cadeira auto não quem devidamente bloqueadas, acione o respectivo dispositivo de desbloqueio das mesmas e repita o procedimento de xação, certicando-se do correto bloqueio. No caso de não conseguir, dirija-se p.f. ao serviço de assistência Chicco.

13. Para soltar a cadeira prima simultaneamente os dois

botões sob os apoios dos braços (g. 13) e levante-a. ATENÇÃO: as operações para soltar/xar a cadeira devem ser efetuadas sem a criança no seu interior. CAPOTA

14. A cadeira dispõe de dois encaixes, localizados em ambos

os lados da mesma, que permitem a xação da capota. Para xar a capota introduza o sistema de xação nos encaixes, conforme indicado na gura 14. Após xada na cadeira, a capota funciona tanto na conguração “virado para frente”, como “virado para a mãe”, sem precisar de ser regulada de cada vez. Para completar a montagem da capota na cadeira, xe a parte posterior da mesma na parte de trás do encosto do carrinho de passeio, através das respectivas molas (g 14 A).

16. A capota dispõe de uma rede extensível que contribui

para proteger a criança da excessiva luz (g. 16)

17. Para remover a parte posterior e transformar a capota

num tejadilho pára-sol abra o fecho de correr traseiro (g. 17) e solte as molas localizadas atrás do encosto da cadeira.

18. Para retirar a capota basta puxar a mesma para cima na

proximidade dos encaixes e fazer deslizar os encaixes para cima (g. 18). ATENÇÃO: A operação de xação da capota deve ser feita em ambos os lados do carrinho. Certique-se de que cou corretamente bloqueada.

REGULAÇÃO DO ENCOSTO

19. Premindo o manípulo situado atrás do encosto do

carrinho de passeio, é possível regular a sua inclinação até posição desejada (g. 19). Libertando o botão, o encosto bloqueia na posição mais próxima. Para elevar o encosto basta empurrá-lo para cima. ATENÇÃO: com o peso da criança, estas operações podem tornar-se mais difíceis.

REGULAÇÃO DO APOIO DAS PERNAS

20. O apoio das pernas é regulável em duas posições. Para

regulá-lo, acione os dois botões localizados sob o apoio das pernas (g. 20). PEGAS ERGONÓMICAS REGULÁVEIS DOUBLE TWIST

21. Premindo os botões localizados nas pegas, é possível

girá-las para a posição desejada, adaptando-as à altura e à posição mais cómoda para o utilizador (g. 21). As pegas podem ser reguladas em 8 posições diferentes.

22. ATENÇÃO: durante a utilização, as pegas não devem

ser utilizadas na posição baixa (g. 22). As pegas prontas para a utilização devem estar na posição alta, como ilustrado na gura 22 A. PEGA UNIDA

23. Para encaixar a peça de união e obter a pega unida, faça

coincidir os pernos A e B com os respetivos furos (g. 23), até escutar o estalido.

24. Para retirar a peça de união, prima simultaneamente as

duas patilhas centrais para dentro (g. 24) e retire a peça puxando-a para cima (g. 24 A). ATENÇÃO: antes de utilizar o produto na conguração “pega unida”, certique-se sempre da correta montagem da mesma. ATENÇÃO: nunca utilize a peça de união para elevar o carrinho de passeio com ou sem a criança lá dentro.

TRAVÃO DE ESTACIONAMENTO

O travão de estacionamento age simultaneamente sobre ambas as rodas posteriores do carrinho de passeio. Para simplicar a utilização do carrinho de passeio, foi introduzido um sistema de travagem STOP & GO, indicado com etiquetas adesivas coloridas localizadas nos pedais do travão traseiro.

25. Para travar o carrinho de passeio, prima para baixo a

patilha da direita (g. 25). Automaticamente aparecerá uma etiqueta vermelha STOP e a patilha oposta saltará para cima.

26. Para destravar o carrinho de passeio, prima para baixo

a patilha da esquerda (g. 26). Automaticamente aparecerá uma etiqueta verde GO e a patilha oposta saltará para cima. ATENÇÃO: Utilize sempre o sistema de travagem quando estiver parado. Nunca deixe o carrinho num piso inclinado com a criança lá dentro, mesmo que o travão de estacionamento esteja acionado. ATENÇÃO: depois de ter pressionado um dos pedais de travão, certique-se de que o travão duplo ca corretamente acionado em ambos os lados das rodas de trás.

O carrinho dispõe de rodas da frente que podem ser direcionáveis ou xas. É aconselhável utilizar as rodas xas quando se percorrem terrenos particularmente acidentados. As rodas na opção direcionáveis são aconselháveis para melhorar a capacidade de manobra do carrinho num piso normal.

27. Para utilizar as rodas da frente direcionáveis, empurre

para baixo com o pé a patilha da frente, conforme indicado na gura 27. Para utilizar as rodas xas, eleve com o pé a patilha. Independentemente da posição em que se encontram as rodas, as mesmas irão bloquear-se quando carem na posição reta. ATENÇÃO: Ambas as rodas devem estar simultaneamente bloqueadas ou desbloqueadas.

FECHO DO CARRINHO DE PASSEIO

ATENÇÃO: ao efetuar esta operação certique-se de que a criança ou, eventualmente, outras crianças se encontram devidamente afastadas. Certique-se de que nesta fase as partes móveis do carrinho de passeio não entram em contacto com o corpo da criança. O carrinho de passeio pode ser fechado tanto com a cadeira virada para frente como virada para a mãe. As instruções a seguir são as mesmas para as 2 modalidades. Antes de iniciar o fecho do carrinho de passeio, feche a capota alinhando-a com o encosto. ATENÇÃO: Para fechar o carrinho de passeio é necessário retirar sempre a peça de união das pegas (se presente). ATENÇÃO: É necessário retirar todo o conteúdo do cesto porta-objetos antes de fechar o carrinho de passeio.

28. Para fechar o carrinho de passeio prima o botão 1 – push

(g 28) e simultaneamente prima o botão 2, localizado sob a palavra 2- pull (g.28 A). Mantendo premidos ambos os botões, puxe para cima para acionar o mecanismo para fechar (g. 28 B). Neste ponto, o procedimento para fechar o carrinho de passeio está completo (g. 28 C). Para diminuir o volume do carrinho de passeio fechado, puxe o encosto para trás. ATENÇÃO: Quando estiver fechado o botão 1 voltará à posição inicial (saliente), g. 28D.

29. Rode para frente, as pegas (g. 29). O carrinho de

passeio fechado e bloqueado ca em pé sozinho. UTILIZAÇÃO DA CADEIRA AUTO E DA ALCOFA Neste carrinho de passeio podem ser montadas somente a cadeira auto Oasys 0+ e a alcofa Love, porque dispõem do mesmo sistema de xação na estrutura. Para instalar ou desinstalar a alcofa ou a cadeira auto, consulte as instruções especícas. Antes de xar a cadeira auto ou a alcofa, remova a cadeira de passeio do carrinho.36

ATENÇÃO: Antes de utilizar o carrinho de passeio em combinação com a alcofa ou a cadeira auto, verique sempre se o sistema de xação está corretamente bloqueado. ATENÇÃO: Caso a cadeira não que bloqueada, prima simultaneamente os dois botões sob os apoios dos braços e repita o procedimento de xação, conrmando o bloqueio completo. Caso não consiga o correto bloqueio, dirija-se ao serviço de assistência Chicco. KIT COMFORT O Kit Comfort é composto por dois protetores das correias dos ombros e um protetor para a correia separadora de pernas.

30. Introduza os protetores dos ombros nas correias, como

indicado na gura 30 e faça passar a correia separadora de pernas na abertura do respetivo protetor (g. 30 A). COBRE-PERNAS O cobre-pernas pode ser utilizado em dois modos diferentes.

31. O cobre-pernas pode ser levado para cima da barra de

proteção e xado com as presilhas, como ilustrado na gura 31, ou passar a parte superior do cobre-pernas sob a barra de proteção e xá-la na posição mais alta, inserindo os botões nas presilhas existentes nas extremidades de tecido da capota (g. 31A). BOLSA

32. A bolsa pode ser utilizada em duas posições diferentes.

Modo 1: xe a bolsa utilizando as duas molas de pressão laterais, indicadas na gura 32. Modo 2: xe a bolsa nas pegas do carrinho de passeio fazendo passar a alça nas ranhuras adequadas, conforme mostrado na gura 32A. ATENÇÃO: não carregue a bolsa com um peso superior a 2 kg. CESTO PORTA-OBJETOS O carrinho de passeio dispõe de um grande cesto porta- objetos.

33. Para montar o cesto no carrinho de passeio faça passar

na parte da frente a ta de tecido na argola apropriada e feche a mola de pressão (g. 33). Repita a operação do outro lado.

34. Complete a xação do cesto na parte traseira, fazendo

passar a ta de tecido no tubo indicado na g. 34, fechando a mola de pressão e insira a tira de velcro na ranhura apropriada fechando-a no cesto (g. 34A).

O carrinho de passeio dispõe de capa impermeável.

35. Fixe a capa impermeável no carrinho de passeio com as

presilhas de tecido acima da junção dos tubos laterais e com as molas de pressão localizadas acima das rodas da frente (g. 35). Depois da utilização, se a capa estiver molhada, deixe-a secar ao ar antes de a dobrar e guardar. A capa impermeável pode ser utilizada tanto na conguração da cadeira virada para a frente como virada para a mãe. ATENÇÃO: A capa impermeável não pode ser utilizada em carrinhos de passeio que não disponham de capota, pois pode provocar asxia na criança. Nunca deixe a criança no carrinho de passeio, exposto ao sol, com a capa impermeável montada, para evitar o risco de aquecimento excessivo. Nota importante: as imagens e as instruções contidas neste manual referem-se a uma versão do carrinho de passeio; alguns componentes e algumas funções aqui descritos podem variar consoante a versão que adquiriu. GARANTIA O produto dispõe de garantia contra qualquer defeito de conformidade, vericado em condições normais de utilização, de acordo com o disposto nas instruções de utilização. A garantia não poderá, portanto, aplicar-se relativamente a danos no produto provocados por utilização imprópria, desgaste ou acidente. O prazo de validade da garantia sobre defeitos de conformidade, remete-se para as disposições especícas das normas nacionais aplicáveis no país de aquisição, se existentes.

Nota importante: as imagens e as instruções contidas neste manual referem-se a uma versão do carrinho de passeio; alguns componentes e algumas funções aqui descritos podem variar consoante a versão que adquiriu. GARANTIA O produto dispõe de garantia contra qualquer defeito de conformidade, vericado em condições normais de utilização, de acordo com o disposto nas instruções de utilização. A garantia não poderá, portanto, aplicar-se relativamente a danos no produto provocados por utilização imprópria, desgaste ou acidente. O prazo de validade da garantia sobre defeitos de conformidade, remete-se para as disposições especícas das normas nacionais aplicáveis no país de aquisição, se existentes.

ATENÇÃO: PARA EVITAR O

• ATENÇÃO: Nunca deixe a criança sozinha sem a supervisão de um adulto.

• ATENÇÃO: Assegure-se de que todos os dispositivos de tra- vamento estejam acionados antes do uso.

• ATENÇÃO: Para evitar le- sões durante as operações de abertura e fechamento do produ- to,certique-se que a criança esteja devidamente afastada.

• ATENÇÃO: Não deixe a criança brincar com este produto.

• ATENÇÃO: Utilize sempre o cinto de segurança.

• A utilização da tira entrepernas e dos cintos de segurança é indis- pensável para garantir a segurança da criança.76

ATENÇÃO: PARA EVITAR O

• ATENÇÃO: Nunca deixe a criança sozinha sem a supervisão de um adulto.

• ATENÇÃO: Assegure-se de que todos os dispositivos de tra- vamento estejam acionados antes do uso.

• ATENÇÃO: Para evitar le- sões durante as operações de abertura e fechamento do produ- to,certique-se que a criança esteja devidamente afastada.

• ATENÇÃO: Não deixe a criança brincar com este produto.

• ATENÇÃO: Utilize sempre o cinto de segurança.

• A utilização da tira entrepernas e dos cintos de segurança é indis- pensável para garantir a segurança da criança.

• ATENÇÃO: Sempre utilize a tira entrepernas em combinação com o cinto abdominal.

• ATENÇÃO:Vericar se os dispositivos de xação do cesto para bebês ou da unidade de as- sento estão corretamente encai- xados antes do uso.

• ADVERTÊNCIA: Este produto não pode ser utilizado para correr ou patinar.

• Este carrinho é destinado para crianças a partir de 0 até 36 meses de idade e com peso até 15 kg.

• Para crianças desde o nascimen- to até os 6 meses de idade, apro- ximadamente, o encosto deve ser usado na posição completamente reclinada.

• Apenas a cadeirinha para automó- vel CHICCO OASYS 0+ e/ou o moi- sés CHICCO LOVE com o dispositi- vo de xação apropriado compatí- vel podem ser xados ao carrinho CHICCO LOVE.

• Use o dispositivo de freio sempre que parar.

• Nunca deixe o carrinho de passeio em plano inclinado com a criança dentro, mesmo que o sistema de freios esteja acionado.

• Não sobrecarregue o cesto porta -objetos. Peso máximo permitido 5 kg.

• ATENÇÃO: Não pendure nenhum peso na alça do carrinho.

• Qualquer carga pendurada nas al- ças e/ou no encosto e/ou nos lados do carrinho poderá comprometer78

• ATENÇÃO: Este carrinho deve ser utilizado somente para o número de crianças para o qual foi projetado.

• ATENÇÃO: Não podem ser utilizados acessórios não aprova- dos pelo fabricante.

• Não use o produto se qualquer um de seus componentes estiver fal- tando, rasgado ou danicado.

• Com a Cadeira Auto instalada no carrinho de passeio, esta cadei- ra autonão substitui um berço ou cama. Se o bebê precisar dormir, deverá ser colocado em um moi- sés, um berço ou em uma cama.

• Verique, antes da montagem, se o produto e todos os seus compo- nentes apresentam eventuais da- nos causados pelo transporte. Caso encontre algum componente dani- cado, não use o produto e mante- nha-o fora do alcance das crianças.

• Enquanto efetua as operações de regulagem, certique-se de que as partes móveis do carrinho não en- trem em contato com o corpo da criança.

• Certique-se que os usuários do car- rinho de passeio conhecem o exato funcionamento do mesmo.

• Este produto deve ser manuseado exclusivamente por um adulto.

• O produto deve ser montado ex- clusivamente por um adulto.

• Para evitar riscos de estrangulamento, não dê à criança objetos com cordões e mantenha-os fora do seu alcance.

• Não utilize este carrinho de passeio em escadas ou escadas rolantes: po- derá perder subitamente o controle do mesmo.

• Tenha muito cuidado sempre que subir ou descer um degrau ou a cal- çada.

• Se deixar o carrinho de passeio ex- posto ao sol durante muito tempo, espere que resfrie antes de colocar a criança nele. A exposição prolon- gada ao sol pode alterar a cor dos materiais dos tecidos.

• Evite o contato do carrinho de pas- seio com água salgada, para preve- nir a formação de ferrugem.

• Não use o carrinho de passeio na praia.

• Quando não estiver sendo utiliza- do, mantenha o carrinho de pas- seio fora do alcance das crianças.

CONSELHOS PARA LIMPEZA E MANUTENÇÃO

Este produto necessita de manutenção periódica. As ope- rações de limpeza e manutenção devem ser efetuadas por um adulto. LIMPEZA Limpe as partes de tecido com uma esponja úmida e sabão neutro. O carrinho de passeio dispõe de revestimento removível (consulte o capítulo “Colocação/remoção do revestimen- to da cadeira”). Para limpeza das partes em tecido, siga as indicações da etiqueta têxtil. Veja a seguir os símbolos de lavagem e seus signicados: Lave à mão em água fria Não utilize alvejante Não secar na máquina Não passar a ferro Não limpar a seco Limpe periodicamente as partes em plástico, com um pano úmido, não use solventes ou produtos abrasivos. Seque as partes em metal, após um eventual contato com água, para evitar a formação de ferrugem. MANUTENÇÃO Verique periodicamente o estado de desgaste das rodas e mantenha-as limpas de pó e areia. Certique-se de que to- das as peças de plástico que deslizam sobre tubos de metal estejam limpas de pó, sujidade e areia, para evitar atritos que possam comprometer o correto funcionamento do carrinho de passeio. Mantenha o carrinho de passeio em um local seco. Em caso de necessidade, lubrique as partes móveis com óleo seco de silicone.

LISTA DOS COMPONENTES

Verique todos os componentes deste modelo antes de montar o produto. Se estiver faltando alguma peça, por favor contate o Serviço de Atendimento ao Consumidor Chicco. Para a montagem do produto não é necessário usar nenhuma ferramenta. Para montar o produto é necessário dispor das seguintes partes:

• Revestimento de tecido da cadeira

• Barra de proteção frontal

ABERTURA DA ESTRUTURA DO CARRINHO DE

PASSEIO ATENÇÃO: para esta operação, certique-se que a criança ou outras crianças estão devidamente afastadas. Certique- se que nesta fase as partes móveis do carrinho não entram em contato com o corpo da criança.

1. Com o carrinho na posição vertical (g.1), levante ambas

as alças cabos até a posição de uso utilizando os botões laterais (g. 1A). Certique-se de que as alças estejam tra- vadas na posição de uso.

2. Para abrir a estrutura é necessário pressionar o botão in-

dicado na gura 2 (1-push). Em seguida, segure as alças do carrinho e levante o carrinho para facilitar a abertura (g. 2A). A abertura do carrinho termina quando os tubos estão encaixados corretamente na parte dianteira (g. 2B). Para completar a abertura do carrinho pressione o pedal traseiro (g. 2C). COLOCAÇÃO/REMOÇÃO DO REVESTIMENTO DA CADEIRA

3. A operação de colocação do revestimento deve ser feita

com a cadeira do carrinho removida; antes de começar, você precisa abrir a vela do cinto abdominal mostrado na gura 3.

4. Introduza o revestimento colocando, em primeiro lugar,

o tecido no encosto (g. 4) e depois passe a correia abdo- minal nas respectivas presilhas localizadas na parte infe- rior do encosto (g. 4A). Em seguida, coloque o retentor entrepernas na fenda localizada na cadeira (g. 4B).

5. Ene o tecido no apoio para braço prestando atenção

para posicioná-lo corretamente na área apropriada (g.

5) e xe o tecido à base da cadeira encaixando os dois

botões localizados em correspondência com as argolas (g. 5A).

6. Coloque o apoio para pernas dentro da parte inferior do

7. Para completar a colocação do revestimento da cadeira é78

em escadas ou escadas rolantes: po- derá perder subitamente o controle do mesmo.

• Tenha muito cuidado sempre que subir ou descer um degrau ou a cal- çada.

• Se deixar o carrinho de passeio ex- posto ao sol durante muito tempo, espere que resfrie antes de colocar a criança nele. A exposição prolon- gada ao sol pode alterar a cor dos materiais dos tecidos.

• Evite o contato do carrinho de pas- seio com água salgada, para preve- nir a formação de ferrugem.

• Não use o carrinho de passeio na praia.

• Quando não estiver sendo utiliza- do, mantenha o carrinho de pas- seio fora do alcance das crianças.

CONSELHOS PARA LIMPEZA E MANUTENÇÃO

Este produto necessita de manutenção periódica. As ope- rações de limpeza e manutenção devem ser efetuadas por um adulto. LIMPEZA Limpe as partes de tecido com uma esponja úmida e sabão neutro. O carrinho de passeio dispõe de revestimento removível (consulte o capítulo “Colocação/remoção do revestimen- to da cadeira”). Para limpeza das partes em tecido, siga as indicações da etiqueta têxtil. Veja a seguir os símbolos de lavagem e seus signicados: Lave à mão em água fria Não utilize alvejante Não secar na máquina Não passar a ferro Não limpar a seco Limpe periodicamente as partes em plástico, com um pano úmido, não use solventes ou produtos abrasivos. Seque as partes em metal, após um eventual contato com água, para evitar a formação de ferrugem. MANUTENÇÃO Verique periodicamente o estado de desgaste das rodas e mantenha-as limpas de pó e areia. Certique-se de que to- das as peças de plástico que deslizam sobre tubos de metal estejam limpas de pó, sujidade e areia, para evitar atritos que possam comprometer o correto funcionamento do carrinho de passeio. Mantenha o carrinho de passeio em um local seco. Em caso de necessidade, lubrique as partes móveis com óleo seco de silicone.

LISTA DOS COMPONENTES

Verique todos os componentes deste modelo antes de montar o produto. Se estiver faltando alguma peça, por favor contate o Serviço de Atendimento ao Consumidor Chicco. Para a montagem do produto não é necessário usar nenhuma ferramenta. Para montar o produto é necessário dispor das seguintes partes:

• Revestimento de tecido da cadeira

• Barra de proteção frontal

ABERTURA DA ESTRUTURA DO CARRINHO DE

PASSEIO ATENÇÃO: para esta operação, certique-se que a criança ou outras crianças estão devidamente afastadas. Certique- se que nesta fase as partes móveis do carrinho não entram em contato com o corpo da criança.

1. Com o carrinho na posição vertical (g.1), levante ambas

as alças cabos até a posição de uso utilizando os botões laterais (g. 1A). Certique-se de que as alças estejam tra- vadas na posição de uso.

2. Para abrir a estrutura é necessário pressionar o botão in-

dicado na gura 2 (1-push). Em seguida, segure as alças do carrinho e levante o carrinho para facilitar a abertura (g. 2A). A abertura do carrinho termina quando os tubos estão encaixados corretamente na parte dianteira (g. 2B). Para completar a abertura do carrinho pressione o pedal traseiro (g. 2C). COLOCAÇÃO/REMOÇÃO DO REVESTIMENTO DA CADEIRA

3. A operação de colocação do revestimento deve ser feita

com a cadeira do carrinho removida; antes de começar, você precisa abrir a vela do cinto abdominal mostrado na gura 3.

4. Introduza o revestimento colocando, em primeiro lugar,

o tecido no encosto (g. 4) e depois passe a correia abdo- minal nas respectivas presilhas localizadas na parte infe- rior do encosto (g. 4A). Em seguida, coloque o retentor entrepernas na fenda localizada na cadeira (g. 4B).

5. Ene o tecido no apoio para braço prestando atenção

para posicioná-lo corretamente na área apropriada (g.

5) e xe o tecido à base da cadeira encaixando os dois

botões localizados em correspondência com as argolas (g. 5A).

6. Coloque o apoio para pernas dentro da parte inferior do

7. Para completar a colocação do revestimento da cadeira é

necessário encaixar os dois botões laterais (g. 7), posicionar na área correta o elástico indicado na gura 7A e encaixar os botões localizados na parte inferior do encosto (g. 7B). Para remover o revestimento da cadeira realize as opera- ções descritas acima no sentido inverso.

O carrinho está equipado com um sistema de retenção de cinco pontos de ancoragem constituído por duas tiras dos ombros, um cinto abdominal e um retentor entrepernas com vela.

8. ATENÇÃO: para a utilização com crianças desde o nas-

cimento até os 6 meses, pode ser necessário reduzir o comprimento dos cintos para adaptá-los ao corpo da criança; neste caso, use as tiras dos ombros, passando em primeiro lugar através das duas presilhas de regula- gem (g. 8).

9. Verique se as tiras dos ombros estão na altura ideal para

criança: caso contrário regule a altura (g. 9).

10. Após acomodar a criança, coloque os dois ganchos no

fecho (g. 10) e regule, se necessário, a largura do cinto abdominal através dos fechos. Para liberar o cinto ab- dominal, pressione simultaneamente os dois ganchos laterais (g. 10A). ATENÇÃO: para garantir a segurança da criança é indis- pensável usar simultaneamente o retentor entrepernas, cinto abdominal e cintos de segurança. ATENÇÃO: após a remoção dos cintos de segurança (por exemplo, para lavagem) certique-se que os cintos foram instalados corretamente usando os pontos de ancoragem. As correias devem ser reguladas novamente.

BARRA DE PROTEÇÃO FRONTAL

11. A cadeira está equipada com barra de proteção frontal.

Para xar a barra de proteção é necessário pressionar os dois botões localizados na parte inferior das duas extre- midades e introduzir a barra nos pinos situados na extre- midade dos apoios para os braços (g. 11). Para retirar a barra de proteção frontal, realize as operações descritas acima no sentido inverso. Para facilitar a colocação da criança no carrinho é possível abrir um lado só da barra de proteção. A barra de proteção pode ser usada com o carrinho quer na conguração voltado para a frente, quer na conguração voltado para o adulto. ATENÇÃO: Coloque sempre os cintos de segurança na criança. A barra de proteção frontal NÃO é um dispositivo de retenção da criança. ATENÇÃO: a barra de proteção não deve ser utilizada para levantar o produto com a criança dentro.

MONTAGEM DA CADEIRA NO CARRINHO

12. Para montar a cadeira do carrinho na estrutura é necessá-

rio introduzi-la sobre as xações verticais adequadas, até ouvir o clique de xação (g. 12). Para facilitar a xação da cadeira no carrinho, nas partes laterais do tecido existem etiquetas de guia que ajudam a alinhar corretamente a cadeira com os ganchos dos encaixes (gura 12A). A ca- deira pode ser montada tanto na conguração voltada para a frente (g. 12B) quanto voltada para o adulto (g. 12C). ATENÇÃO: antes de utilizar verique se a cadeira está bem presa, puxando-a para cima. ATENÇÃO: Se não estiver presa corretamente, pressione80

ambos os botões brancos existentes nos dispositivos de xação da estrutura e repita o procedimento de xação, certicando-se de que esteja perfeitamente bloqueada. Se isso não ocorrer, contate o serviço de assistência técnica da Chicco.

13. Para soltar a cadeira, pressione simultaneamente os dois

botões colocados sob os apoios para os braços (g. 13) e levante-a. ATENÇÃO: as operações de xação/liberação da cadeira devem ser executadas pela alça sem o bebê dentro. CAPOTA

14. A cadeira está equipada com dois acoplamentos posi-

cionados nos lados da base da cadeira que permitem a xação da capota. Para xar a capota introduza o siste- ma de xação nos acoplamentos conforme indicado na gura 14. Como está xada na cadeira, a capota acom- panha a cadeira quer na conguração voltada para fren- te, que voltada para o adulto, não precisando ser girada a cada vez. Para completar a montagem da capota na cadeira, xe a parte de trás da capota na parte de trás do encosto do carrinho usando os botões apropriados (g 14A).

16. A capota possui uma faixa extensível que ajuda a prote-

ger a criança da luz excessiva (g. 16)

17. Para remover a aba traseira e transformar a capota em

para-sol no verão, abra a dobradiça traseira (g. 17) e solte os botões na parte de trás do encosto da cadeira.

18. Para retirar a capota basta puxá-la para cima, perto dos

acoplamentos, e fazer deslizar os encaixes para cima (g. 18). ATENÇÃO: A operação de xação da capota deve ser feita em ambos os lados do carrinho de passeio. Certique-se que cou corretamente bloqueada.

REGULAGEM DO ENCOSTO

19. Pressionando o botão localizado no encosto do carrinho

é possível regular a sua inclinação até alcançar a posição desejada (g. 19). Liberando o botão, o encosto bloqueia- se na posição mais próxima. Para elevar o encosto é su- ciente empurrá-lo para cima. ATENÇÃO: Com o peso da criança, estas operações po- dem car mais difíceis.

REGULAGEM DO APOIO DAS PERNAS

20. O apoio das pernas é regulável em duas posições. Para

ajustá-lo atuar nos dois botões localizados abaixo do apoio das pernas (g. 20). ALÇA ERGONÔMICA REGULÁVEL DOUBLE TWIST

21. Pressionando o botão localizado na alça é possível girá

-la até a posição desejada, adaptando-a à altura e à po- sição mais cômoda para o usuário (g. 21). A alça pode ser regulada em 8 posições diferentes.

22. ATENÇÃO: durante o uso a alça não deve ser utilizada

na posição abaixada (g. 22). As alças, durante as fases de uso, devem estar na posição alta, como ilustrado na gura 22A.

e B com os respectivos furos (g. 23) até escutar o clique.

24. Para retirar a alça unicadora, pressione simultanea-

mente as duas alavancas centrais para dentro (g. 24) e retire a peça, puxando-a para cima (g. 24A). ATENÇÃO: antes de utilizar o produto na conguração com alça unicadora, verique sempre se a montagem foi feita cor- retamente. ATENÇÃO: nunca utilize a alça unicadora para levantar o carrinho com a criança dentro.

FREIO DE ESTACIONAMENTO

O freio de estacionamento age simultaneamente sobre am- bas as rodas traseiras do carrinho. Para simplicar o uso do car- rinho foi introduzido um sistema de frenagem STOP & GO, indicado com etiquetas adesivas coloridas localizadas nos pedais dos freios traseiros.

25. Para frear o carrinho, pressione para baixo o pedal da di-

reita (g. 25). Aparecerá automaticamente uma etiqueta vermelha STOP e o pedal oposto saltará para cima.

26. Para liberar o carrinho, pressione para baixo o pedal da

esquerda (g. 26). Aparecerá automaticamente uma etiqueta verde GO e o pedal oposto saltará para cima. ATENÇÃO: Use sempre o sistema de freios quando estiver parado. Nunca deixe o carrinho de passeio em um plano in- clinado com a criança dentro, mesmo que o sistema de freios esteja acionado. ATENÇÃO: Depois de acionar o pedal dos freios, certi- que-se que os freios estão corretamente acionados em ambas as rodas traseiras.

O carrinho dispõe de rodas da frente que podem ser dire- cionáveis ou xas. É aconselhável usar as rodas xas quando percorrem terrenos particularmente acidentados. As rodas na opção direcionáveis são aconselháveis para melhorar a capacidade de manobra do carrinho em um piso normal.

27. Para utilizar as rodas da frente direcionáveis, empurre

para baixo com o pé o pedal da frente, como indicado na gura 27. Para utilizar as rodas dianteiras xas, levan- te com o pé o pedal. Independentemente da posição em que estiver nesse momento, a roda será bloqueada na posição xa, alinhada em frente. ATENÇÃO: Ambas as rodas devem estar simultaneamente bloqueadas ou desbloqueadas.

FECHAMENTO DO CARRINHO DE PASSEIO

ATENÇÃO: para esta operação, certique-se que a criança ou outras crianças estão devidamente afastadas. Certique- se que nesta fase as partes móveis do carrinho não entram em contato com o corpo da criança. O carrinho pode ser fechado quer na posição voltado para a frente, quer vol- tado para o adulto. As instruções a serem seguidas são as mesmas para as 2 variantes. Antes de iniciar a fechar o carrinho, feche a capota alinhan- do-a ao encosto. ATENÇÃO: Para fechar o carrinho é sempre necessário reti- rar a alça unicadora (se estiver presente). ATENÇÃO: É necessário remover o conteúdo do cesto an- tes de fechar o carrinho.

28. Para fechar o carrinho pressione o botão 1 – push (g.

28) e, ao mesmo tempo, pressione o botão 2, localizado

sob a escrita 2-pull (g. 28A). Mantendo ambos os bo- tões pressionados, puxe para cima para acionar o me- canismo de fechamento (g. 28B). Então, o fechamento do carrinho estará completo (g. 28C). Para diminuir o volume do carrinho de passeio fechado, puxe o encosto para trás. ATENÇÃO: Quando estiver fechado o botão 1 voltará à po- sição inicial (saliente), g. 28D.

29. Então, gire as alças para a frente (g. 29). O carrinho fe-

chado e bloqueado permanece em pé sozinho. UTILIZAÇÃO DA CADEIRA E MOISÉS Neste carrinho podem ser acopladas somente a cadeirinha auto Oasys 0+ e o moisés Love, porque possuem o mesmo sistema de xação à estrutura. Para a xação e liberação do moisés ou da cadeira consulte as instruções apropriadas. Antes de xar a cadeirinha auto ou o moisés, remova o as- sento do carrinho. ATENÇÃO: Antes de usar o carrinho em combinação com moisés ou cadeira, verique sempre se o sistema de xação está devidamente bloqueado. ATENÇÃO: Se não estiver presa corretamente, pressione am- bos os botões brancos existentes nos dispositivos de xação da estrutura e repita o procedimento de xação, certicando- se de que esteja perfeitamente bloqueada. Se isso não ocorrer, contate o serviço de assistência técnica da Chicco. KIT COMFORT O Kit Comfort é composto por duas tiras dos ombros e um retentor entrepernas acolchoadas.

30. Coloque as tiras dos ombros nos cintos, como indicado na

gura 30, e passe o retentor entrepernas pela respectiva abertura (g. 30A). COBRE-PERNAS O cobre-pernas pode ser usado em dois modos diferentes.

31. O cobre-pernas pode ser dobrado acima da barra de

proteção e xado com as presilhas, como ilustrado na gura 31, ou pode-se passar a parte superior do co- bre-pernas sob a barra de proteção e xá-la na posição mais alta, inserindo os botões nas presilhas presentes nas extremidades do tecido da capota (g. 31A). BOLSA

32. A bolsa pode ser utilizada em duas posições diferen-

tes. Modalidade 1: acople a bolsa com os dois botões de pressão de ambos os lados, mostrados na gura 32. Modalidade 2: acople a bolsa às alças do carrinho, pas- sando a alça nas aberturas, como mostrado na gura 32A. ATENÇÃO: não carregue a bolsa com peso superior a 2 kg. CESTO PORTA-OBJETOS O carrinho possui um grande cesto porta-objetos.

33. Para montar o cesto no carrinho, faça passar na parte

da frente a ta de tecido na área apropriada e aperte o botão de pressão (g. 33). Repita a operação também no outro lado.

34. Complete a xação do cesto na parte traseira, fazendo

passar a ta de tecido no tubo indicado na g. 34 e aper- tando o botão de pressão, e insira o velcro no lugar corre- to fechando-o no cesto (g. 34A).

O carrinho é equipado com uma capa de chuva.

35. Fixe a capa de chuva no carrinho usando as presilhas de80

e B com os respectivos furos (g. 23) até escutar o clique.

24. Para retirar a alça unicadora, pressione simultanea-

mente as duas alavancas centrais para dentro (g. 24) e retire a peça, puxando-a para cima (g. 24A). ATENÇÃO: antes de utilizar o produto na conguração com alça unicadora, verique sempre se a montagem foi feita cor- retamente. ATENÇÃO: nunca utilize a alça unicadora para levantar o carrinho com a criança dentro.

FREIO DE ESTACIONAMENTO

O freio de estacionamento age simultaneamente sobre am- bas as rodas traseiras do carrinho. Para simplicar o uso do car- rinho foi introduzido um sistema de frenagem STOP & GO, indicado com etiquetas adesivas coloridas localizadas nos pedais dos freios traseiros.

25. Para frear o carrinho, pressione para baixo o pedal da di-

reita (g. 25). Aparecerá automaticamente uma etiqueta vermelha STOP e o pedal oposto saltará para cima.

26. Para liberar o carrinho, pressione para baixo o pedal da

esquerda (g. 26). Aparecerá automaticamente uma etiqueta verde GO e o pedal oposto saltará para cima. ATENÇÃO: Use sempre o sistema de freios quando estiver parado. Nunca deixe o carrinho de passeio em um plano in- clinado com a criança dentro, mesmo que o sistema de freios esteja acionado. ATENÇÃO: Depois de acionar o pedal dos freios, certi- que-se que os freios estão corretamente acionados em ambas as rodas traseiras.

O carrinho dispõe de rodas da frente que podem ser dire- cionáveis ou xas. É aconselhável usar as rodas xas quando percorrem terrenos particularmente acidentados. As rodas na opção direcionáveis são aconselháveis para melhorar a capacidade de manobra do carrinho em um piso normal.

27. Para utilizar as rodas da frente direcionáveis, empurre

para baixo com o pé o pedal da frente, como indicado na gura 27. Para utilizar as rodas dianteiras xas, levan- te com o pé o pedal. Independentemente da posição em que estiver nesse momento, a roda será bloqueada na posição xa, alinhada em frente. ATENÇÃO: Ambas as rodas devem estar simultaneamente bloqueadas ou desbloqueadas.

FECHAMENTO DO CARRINHO DE PASSEIO

ATENÇÃO: para esta operação, certique-se que a criança ou outras crianças estão devidamente afastadas. Certique- se que nesta fase as partes móveis do carrinho não entram em contato com o corpo da criança. O carrinho pode ser fechado quer na posição voltado para a frente, quer vol- tado para o adulto. As instruções a serem seguidas são as mesmas para as 2 variantes. Antes de iniciar a fechar o carrinho, feche a capota alinhan- do-a ao encosto. ATENÇÃO: Para fechar o carrinho é sempre necessário reti- rar a alça unicadora (se estiver presente). ATENÇÃO: É necessário remover o conteúdo do cesto an- tes de fechar o carrinho.

28. Para fechar o carrinho pressione o botão 1 – push (g.

28) e, ao mesmo tempo, pressione o botão 2, localizado

sob a escrita 2-pull (g. 28A). Mantendo ambos os bo- tões pressionados, puxe para cima para acionar o me- canismo de fechamento (g. 28B). Então, o fechamento do carrinho estará completo (g. 28C). Para diminuir o volume do carrinho de passeio fechado, puxe o encosto para trás. ATENÇÃO: Quando estiver fechado o botão 1 voltará à po- sição inicial (saliente), g. 28D.

29. Então, gire as alças para a frente (g. 29). O carrinho fe-

chado e bloqueado permanece em pé sozinho. UTILIZAÇÃO DA CADEIRA E MOISÉS Neste carrinho podem ser acopladas somente a cadeirinha auto Oasys 0+ e o moisés Love, porque possuem o mesmo sistema de xação à estrutura. Para a xação e liberação do moisés ou da cadeira consulte as instruções apropriadas. Antes de xar a cadeirinha auto ou o moisés, remova o as- sento do carrinho. ATENÇÃO: Antes de usar o carrinho em combinação com moisés ou cadeira, verique sempre se o sistema de xação está devidamente bloqueado. ATENÇÃO: Se não estiver presa corretamente, pressione am- bos os botões brancos existentes nos dispositivos de xação da estrutura e repita o procedimento de xação, certicando- se de que esteja perfeitamente bloqueada. Se isso não ocorrer, contate o serviço de assistência técnica da Chicco. KIT COMFORT O Kit Comfort é composto por duas tiras dos ombros e um retentor entrepernas acolchoadas.

30. Coloque as tiras dos ombros nos cintos, como indicado na

gura 30, e passe o retentor entrepernas pela respectiva abertura (g. 30A). COBRE-PERNAS O cobre-pernas pode ser usado em dois modos diferentes.

31. O cobre-pernas pode ser dobrado acima da barra de

proteção e xado com as presilhas, como ilustrado na gura 31, ou pode-se passar a parte superior do co- bre-pernas sob a barra de proteção e xá-la na posição mais alta, inserindo os botões nas presilhas presentes nas extremidades do tecido da capota (g. 31A). BOLSA

32. A bolsa pode ser utilizada em duas posições diferen-

tes. Modalidade 1: acople a bolsa com os dois botões de pressão de ambos os lados, mostrados na gura 32. Modalidade 2: acople a bolsa às alças do carrinho, pas- sando a alça nas aberturas, como mostrado na gura 32A. ATENÇÃO: não carregue a bolsa com peso superior a 2 kg. CESTO PORTA-OBJETOS O carrinho possui um grande cesto porta-objetos.

33. Para montar o cesto no carrinho, faça passar na parte

da frente a ta de tecido na área apropriada e aperte o botão de pressão (g. 33). Repita a operação também no outro lado.

34. Complete a xação do cesto na parte traseira, fazendo

passar a ta de tecido no tubo indicado na g. 34 e aper- tando o botão de pressão, e insira o velcro no lugar corre- to fechando-o no cesto (g. 34A).

O carrinho é equipado com uma capa de chuva.

35. Fixe a capa de chuva no carrinho usando as presilhas de

tecido posicionadas sobre a articulação dos tubos late- rais e os botões de pressão localizados acima das rodas dianteiras (g. 35). Depois de usar, se a capa de chuva estiver molhada, deixe secar ao ar livre antes de guardar. A capa de chuva pode ser usada em ambas as congu- rações, voltado para a frente ou voltado para o adulto. ATENÇÃO: A capa de chuva não pode ser usada no car- rinho sem a capota, pois pode provocar a asxia da crian- ça. Nunca deixe a criança no carrinho de passeio, exposto ao sol, com a capa de chuva montada, para evitar risco de aquecimento excessivo. Atenção! Importante: as imagens e instruções contidas neste manual referem-se a uma versão do carrinho; alguns componentes e algumas funções aqui descritas podem va- riar conforme a versão que adquiriu. GARANTIA O produto tem garantia contra qualquer defeito de confor- midade em condições normais de uso, de acordo com o disposto no manual de instruções. Contudo, a garantia não se aplica em caso de danos provo- cados por uso impróprio, desgaste ou acidente. Quanto à duração da garantia sobre defeitos de conformi- dade, consulte as disposições especícas das normas apli- cáveis no país de aquisição, se previstas.82
