MANUALE UTENTE Trio LOVEmotion Legend CHICCO

composit chicco con trapping sul pallino rosso logo chicco con trapping sul pallino rosso logo chicco senza trapping sul pallino rosso rosso: pantone 186 C blu: pantone 2747 C2

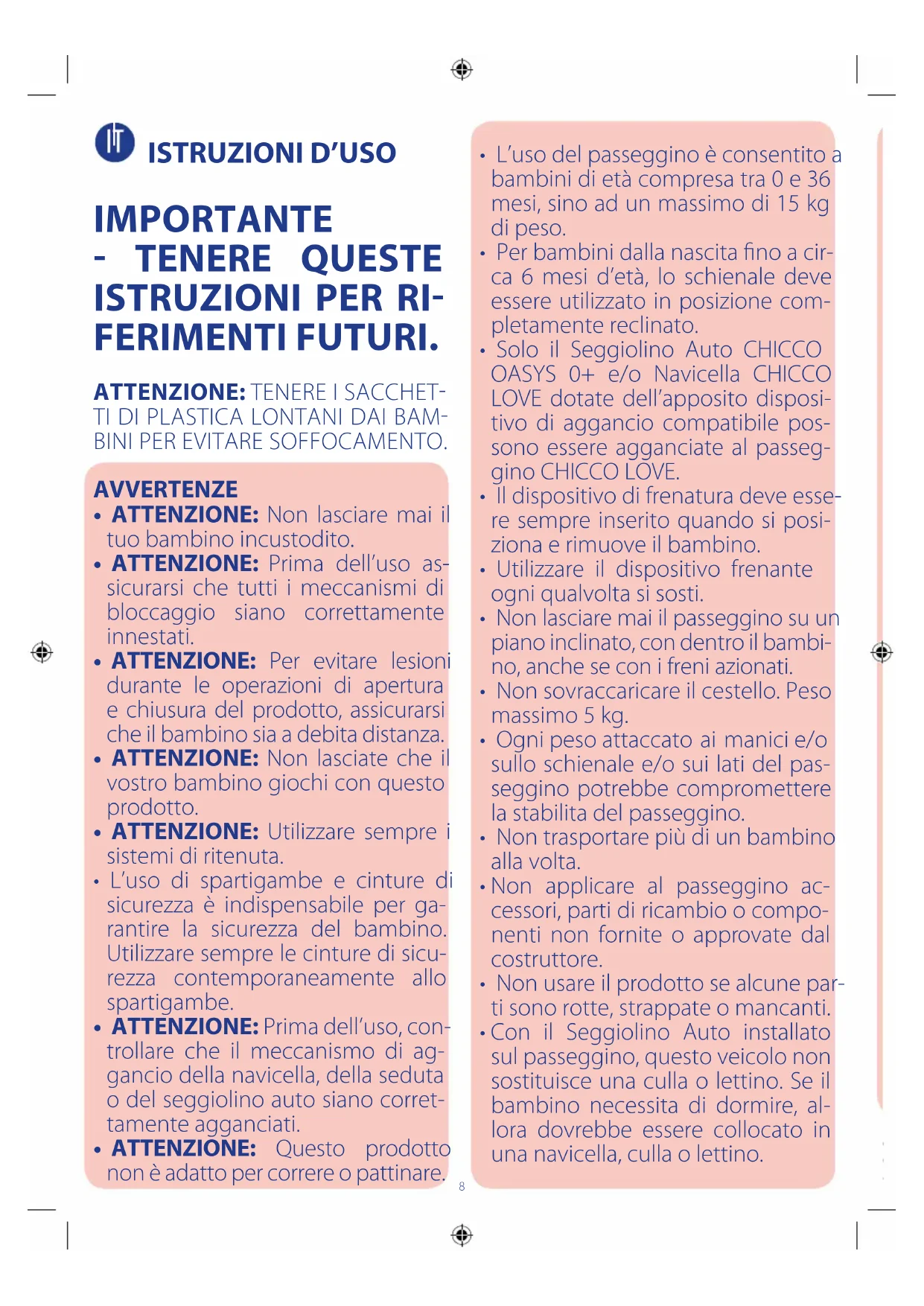

• ATTENZIONE: Non lasciare mai il tuo bambino incustodito.

• ATTENZIONE: Prima dell’uso as- sicurarsi che tutti i meccanismi di bloccaggio siano correttamente innestati.

• ATTENZIONE: Per evitare lesioni durante le operazioni di apertura e chiusura del prodotto, assicurarsi che il bambino sia a debita distanza.

• ATTENZIONE: Non lasciate che il vostro bambino giochi con questo prodotto.

• ATTENZIONE: Utilizzare sempre i sistemi di ritenuta.

• L’uso di spartigambe e cinture di sicurezza è indispensabile per ga- rantire la sicurezza del bambino. Utilizzare sempre le cinture di sicu- rezza contemporaneamente allo spartigambe.

• ATTENZIONE: Prima dell’uso, con- trollare che il meccanismo di ag- gancio della navicella, della seduta o del seggiolino auto siano corret- tamente agganciati.

• ATTENZIONE: Questo prodotto non è adatto per correre o pattinare.

• L’uso del passeggino è consentito a bambini di età compresa tra 0 e 36 mesi, sino ad un massimo di 15 kg di peso.

• Per bambini dalla nascita no a cir- ca 6 mesi d’età, lo schienale deve essere utilizzato in posizione com- pletamente reclinato.

• Solo il Seggiolino Auto CHICCO OASYS 0+ e/o Navicella CHICCO LOVE dotate dell’apposito disposi- tivo di aggancio compatibile pos- sono essere agganciate al passeg- gino CHICCO LOVE.

• Il dispositivo di frenatura deve esse- re sempre inserito quando si posi- ziona e rimuove il bambino.

• Utilizzare il dispositivo frenante ogni qualvolta si sosti.

• Non lasciare mai il passeggino su un piano inclinato, con dentro il bambi- no, anche se con i freni azionati.

• Non sovraccaricare il cestello. Peso massimo 5 kg.

• Ogni peso attaccato ai manici e/o sullo schienale e/o sui lati del pas- seggino potrebbe compromettere la stabilita del passeggino.

• Non trasportare più di un bambino alla volta.

• Non applicare al passeggino ac- cessori, parti di ricambio o compo- nenti non fornite o approvate dal costruttore.

• Non usare il prodotto se alcune par- ti sono rotte, strappate o mancanti.

• Con il Seggiolino Auto installato sul passeggino, questo veicolo non sostituisce una culla o lettino. Se il bambino necessita di dormire, al- lora dovrebbe essere collocato in una navicella, culla o lettino.

• Vericare prima dell’assemblaggio- che il prodotto e tutti i suoi compo- nenti non presentino eventuali dan- neggiamenti dovuti al trasporto, in tal caso il prodotto non deve essere utilizzato e dovrà essere tenuto lon- tano dalla portata dei bambini.

• Nelle operazioni di regolazione, as- sicurarsi che le parti mobili del pas- seggino non vengano in contatto con il corpo del bambino.

• Assicurarsi che gli utilizzatori del pas- seggino siano a conoscenza dell’e- satto funzionamento dello stesso.

• Questo prodotto deve essere utiliz- zato esclusivamente da un adulto.

• Il prodotto deve essere assemblato esclusivamente da un adulto.

• Per evitare rischi di strangolamento, non dare al bambino e non riporre vici- no al bambino oggetti muniti di corde.

• Non usare il passeggino sulle scale o sulle scale mobili: si potrebbe per- dere improvvisamente il controllo.

• Prestare attenzione quando si sale e scende un gradino o il marciapiede.

• Se lasciate il passeggino esposto al sole per molto tempo, aspettate che si raffreddi prima di mettervi il bambino. L’esposizione prolungata al sole può causare cambiamenti di colore nei materiali e tessuti.

• Evitare il contatto del passeggino con acqua salina per prevenire la formazione di ruggine.

• Non utilizzare il passeggino in spiaggia.

• Quando non in uso, il passeggino va tenuto lontano dalla portata dei bambini. CONSIGLI PER LA PULIZIA E LA MANUTENZIONE Questo prodotto necessita di manutenzione periodica. Le operazioni di pulizia e manutenzione devono essere effet-8

• L’uso del passeggino è consentito a bambini di età compresa tra 0 e 36 mesi, sino ad un massimo di 15 kg di peso.

• Per bambini dalla nascita no a cir- ca 6 mesi d’età, lo schienale deve essere utilizzato in posizione com- pletamente reclinato.

• Solo il Seggiolino Auto CHICCO OASYS 0+ e/o Navicella CHICCO LOVE dotate dell’apposito disposi- tivo di aggancio compatibile pos- sono essere agganciate al passeg- gino CHICCO LOVE.

• Il dispositivo di frenatura deve esse- re sempre inserito quando si posi- ziona e rimuove il bambino.

• Utilizzare il dispositivo frenante ogni qualvolta si sosti.

• Non lasciare mai il passeggino su un piano inclinato, con dentro il bambi- no, anche se con i freni azionati.

• Non sovraccaricare il cestello. Peso massimo 5 kg.

• Ogni peso attaccato ai manici e/o sullo schienale e/o sui lati del pas- seggino potrebbe compromettere la stabilita del passeggino.

• Non trasportare più di un bambino alla volta.

• Non applicare al passeggino ac- cessori, parti di ricambio o compo- nenti non fornite o approvate dal costruttore.

• Non usare il prodotto se alcune par- ti sono rotte, strappate o mancanti.

• Con il Seggiolino Auto installato sul passeggino, questo veicolo non sostituisce una culla o lettino. Se il bambino necessita di dormire, al- lora dovrebbe essere collocato in una navicella, culla o lettino.

• Vericare prima dell’assemblaggio- che il prodotto e tutti i suoi compo- nenti non presentino eventuali dan- neggiamenti dovuti al trasporto, in tal caso il prodotto non deve essere utilizzato e dovrà essere tenuto lon- tano dalla portata dei bambini.

• Nelle operazioni di regolazione, as- sicurarsi che le parti mobili del pas- seggino non vengano in contatto con il corpo del bambino.

• Assicurarsi che gli utilizzatori del pas- seggino siano a conoscenza dell’e- satto funzionamento dello stesso.

• Questo prodotto deve essere utiliz- zato esclusivamente da un adulto.

• Il prodotto deve essere assemblato esclusivamente da un adulto.

• Per evitare rischi di strangolamento, non dare al bambino e non riporre vici- no al bambino oggetti muniti di corde.

• Non usare il passeggino sulle scale o sulle scale mobili: si potrebbe per- dere improvvisamente il controllo.

• Prestare attenzione quando si sale e scende un gradino o il marciapiede.

• Se lasciate il passeggino esposto al sole per molto tempo, aspettate che si raffreddi prima di mettervi il bambino. L’esposizione prolungata al sole può causare cambiamenti di colore nei materiali e tessuti.

• Evitare il contatto del passeggino con acqua salina per prevenire la formazione di ruggine.

• Non utilizzare il passeggino in spiaggia.

• Quando non in uso, il passeggino va tenuto lontano dalla portata dei bambini. CONSIGLI PER LA PULIZIA E LA MANUTENZIONE Questo prodotto necessita di manutenzione periodica. Le operazioni di pulizia e manutenzione devono essere effet- tuate da un adulto. PULIZIA Pulire le parti in tessuto mediante una spugna umida e del sapone neutro. Il passeggino è sfoderabile (fare riferimento al capitolo “Vestizione/svestizione seduta”). Per la pulizia delle parti tessili riferirsi alle etichette di lavaggio. Di seguito sono ri- portati i simboli di lavaggio ed i relativi signicati: Lavare a mano in acqua fredda Non candeggiare Non asciugare meccanicamente Non stirare Non lavare a secco Pulire le parti in plastica periodicamente con un panno umido, non utilizzare solventi o prodotti abrasivi. Asciugare le parti in metallo, dopo un eventuale contatto con acqua, al ne di evitare il formarsi di ruggine. MANUTENZIONE Controllare periodicamente lo stato di usura delle ruote e tenerle pulite da polvere e sabbia. Assicurarsi che tutte le parti in plastica che scorrono sui tubi in metallo siano pulite da polvere, sporco e sabbia, al ne di evitare attriti che possono compromettere il corretto funzionamento del passeggino. Tenere il passeggino in un posto asciutto. Lubricare le parti mobili, in caso di necessità, con olio sec- co al silicone.

LISTA DEI COMPONENTI

Vericare di avere tutti i componenti per questo modello prima di assemblare il prodotto. Se qualche parte è man- cante, si prega di rivolgersi al Customer Service Chicco. Per il montaggio del prodotto non è necessario usare alcun at- trezzo. Per assemblare il prodotto è necessario disporre dei seguenti pezzi:

• Cestello porta oggetti

ATTENZIONE: eettuare questa operazione facendo at- tenzione che il bambino ed eventuali altri bambini siano a debita distanza. Assicurarsi che in queste fasi le parti mobili del passeggino non vengano a contatto con il corpo del bambino.

1. Con il passeggino in posizione verticale (g.1) alzare

entrambi i manici nella posizione di utilizzo, agendo sui pulsanti laterali (g. 1A). Assicurarsi che le impugnature10

risultino bloccate nella posizione di utilizzo.

2. Per aprire il telaio è necessario premere il tasto indicato

in gura 2 (1-push). Successivamente impugnare i manici del passeggino e sollevare il passeggino verso l’alto per facilitare l’apertura (g. 2A). L’apertura del passeggino è completa quando i tubi sono innestati correttamente nella parte anteriore (g. 2B). Per completare l’apertura del passeggino premere sulla crociera posteriore (g. 2C).

VESTIZIONE/SVESTIZIONE SEDUTA

3. L’operazione di vestizione deve essere fatta con la sedu-

ta staccata dal passeggino; prima di iniziare è necessario aprire la bbia girovita indicata in gura 3.

4. Inlare il vestito facendo calzare prima il tessile sullo

schienale (g. 4), e far passare la cinghia girovita nelle ap- posite asole posizionate nella parte inferiore dello schie- nale (g. 4A). Successivamente inserire lo spartigambe nell’asola posizionata sulla seduta (g. 4B).

5. Inlare il tessile sul bracciolo facendo attenzione a posi-

zionarlo correttamente nell’apposita sede (g. 5), e ssare il tessile alla base della seduta agganciando i due bottoni posti in corrispondenza dei cerchietti (g. 5A).

6. Inserire i supporti poggia gambe all’interno della parte

inferiore del tessile (g. 6).

7. Per completare la vestizione della seduta è necessario ag-

ganciare i due bottoni laterali (g. 7), posizionare nell’apposi- ta sede l’elastico indicato in gura 7A e agganciare i bottoni posizionati nella parte inferiore dello schienale (g. 7B). Per svestire la seduta eseguire le operazioni appena descrit- te in senso inverso.

CINTURE DI SICUREZZA

Il passeggino è dotato di sistema di ritenuta a cinque punti di ancoraggio costituito da due spallacci, una cintura giro- vita ed uno spartigambe con bbia.

8. ATTENZIONE: per l’utilizzo con bambini dalla nascita no

a circa 6 mesi può essere necessario ridurre la lunghezza delle cinture per adattarle alla corporatura del bambino; in questo caso, utilizzare gli spallacci facendoli passare prima attraverso le due asole di regolazione (g. 8).

9. Vericare che gli spallacci siano all’altezza ideale per il vo-

stro bambino: in caso contrario regolarne l’altezza (g. 9).

10. Dopo aver adagiato il bambino, inlare le 2 forchette

nella bbia (g. 10) e regolare, se necessario, la larghezza del girovita agendo sulle bbie. Per sganciare la cintura girovita, premere contemporaneamente le due forchet- te laterali (g. 10A). ATTENZIONE: per garantire la sicurezza del bambino è in- dispensabile utilizzare contemporaneamente spartigambe, cintura girovita e cinture di sicurezza. ATTENZIONE: dopo la rimozione delle cinture di sicurezza (es. per il lavaggio), assicurarsi che le cinture siano riassem- blate correttamente usando i punti di ancoraggio. Le cin- ghie devono essere nuovamente regolate. MANICOTTO PARACOLPI

11. La seduta è dotata di manicotto paracolpi. Per agganciare

il manicotto è necessario premere i due tasti posti nella parte inferiore delle due estremità ed inlare lo stesso negli appositi perni situati alla parte terminale dei brac- cioli (g. 11). Per estrarre il manicotto paracolpi eseguire le operazioni appena descritte in senso contrario. Per fa- cilitare l’alloggiamento del bambino è possibile sganciare solo un lato del manicotto. Il manicotto è utilizzabile sia in congurazione fronte strada sia fronte mamma. ATTENZIONE: Allacciare sempre il bambino con le cinture di sicurezza. Il manicotto NON è un dispositivo di ritenuta del bambino. ATTENZIONE: il manicotto non deve essere utilizzato per sollevare il prodotto con il bambino all’interno.

MONTAGGIO SEDUTA AL PASSEGGINO

12. Per montare la seduta del passeggino sul telaio occorre

inserire la stessa sugli appositi innesti verticali, no ad udi- re il clack di avvenuto aggancio (g. 12). Per facilitare l’ag- gancio della seduta al passeggino, sui lati del tessile sono presenti delle etichette guida che indicano il corretto al- lineamento della seduta con i ganci degli innesti (gura 12A). La seduta può essere montata sia in congurazione fronte strada (g. 12B) sia fronte mamma (g. 12C). ATTENZIONE: prima dell’utilizzo assicurarsi che la seduta sia ben agganciata tirandola verso l’alto. ATTENZIONE: Nel caso non fosse agganciata corretta- mente, premere entrambi i pulsanti bianchi presenti sui dispositivi di aggancio della struttura e ripetere la procedu- ra di aggancio vericando il completo bloccaggio. In caso contrario rivolgersi al servizio assistenza Chicco.

13. Per sganciare la seduta premere contemporaneamente

i due tasti posti sotto i braccioli (g. 13) e sollevarla. ATTENZIONE: le operazioni di sgancio/aggancio della se- duta devono essere effettuate senza il bambino all’interno. CAPOTE

14. La seduta è dotata di due innesti posizionati sulle an-

cate della base della seduta che permettono il ssaggio della capotta. Per ssare la capotta inserire il sistema di aggancio negli innesti come indicato in gura 14. Essendo ssata alla seduta, la capotta segue la seduta sia nella congurazione fronte-strada, che fronte-mamma, senza bisogno di essere ogni volta girata. Per comple- tare il montaggio della capotta alla seduta, agganciare la parte posteriore della capotta al retro dello schienale del passeggino, tramite gli appositi bottoni (g 14A).

16. La capotta è dotata una rete estraibile che contribuisce

a proteggere il bambino da luce eccessiva (g. 16)

17. Per rimuovere la patella posteriore e trasformare la capot-

ta in parasole estivo aprire la cerniera posteriore (g. 17) e sganciare i bottoni sul retro dello schienale della seduta.

18. Per togliere la capotta è sufficiente tirare la stessa verso

l’alto in prossimità degli innesti e far scorrere gli agganci verso l’alto (g. 18). ATTENZIONE: L’operazione di ssaggio della capotta deve avvenire su entrambi i lati del passeggino. Vericare il cor- retto bloccaggio della stessa. REGOLAZIONE SCHIENALE

19. Premendo il tasto posto sullo schienale del passeggino, è

possibile regolarne l’inclinazione no al raggiungimento dell’inclinazione desiderata (g. 19). Rilasciando il tasto, lo schienale si blocca nella posizione più vicina. Per sollevare lo schienale è sufficiente spingerlo verso l’alto. ATTENZIONE: con il peso del bambino le operazioni pos- sono risultare più dicoltose. REGOLAZIONE POGGIAGAMBE

20. Il poggiagambe è regolabile in due posizioni. Per regolarlo

agire sui due tasti posti sotto il poggiagambe (g. 20).

IMPUGNATURA ERGONOMICA REGOLABILE DOUBLE TWIST

21. Premendo il tasto posto sull’impugnatura, è possibile

ruotare la stessa nella posizione desiderata, adattandola all’altezza ed alla posizione più comoda per l’utilizzatore (g. 21). L’impugnatura può essere posizionata in 8 po- sizioni diverse.

22. ATTENZIONE: durante l’utilizzo, l’impugnatura non

deve essere utilizzata in posizione abbassata (g. 22). Le impugnature in fase di utilizzo devono essere in posizio- ne alta, come illustrato in gura 22A. MANICO UNITO

23. Per agganciare il manico unito, far coincidere i perni A

e B con i rispettivi fori (g. 23), no ad avvenuto click.

24. Per togliere il manico unito, premere contemporanea-

mente le due leve centrali verso l’interno (g. 24) e sla- re il manico tirandolo verso l’alto (g. 24A). ATTENZIONE: prima di utilizzare il prodotto nella congura- zione “manico unito”, vericarne sempre il corretto montaggio. ATTENZIONE: non utilizzare mai il manico unito per solle- vare il passeggino con dentro il bambino.

FRENO DI STAZIONAMENTO

Il freno di stazionamento agisce contemporaneamente su entrambe le ruote posteriori del passeggino. Per semplicare l’utilizzo del passeggino, è stato introdotto un sistema frenante STOP & GO, contrassegnato da apposite etichette adesive colorate poste sulle leve freno posteriori.

25. Per frenare il passeggino, premere verso il basso la leva

di destra (g. 25). Automaticamente apparirà un’etichet- ta rossa STOP e la leva opposta scatterà verso l’alto.

26. Per sbloccare il passeggino, premere verso il basso la

leva di sinistra (g. 26). Automaticamente apparirà una etichetta verde GO e la leva opposta scatterà verso l’alto. ATTENZIONE: Utilizzare sempre il freno quando si sosta. Non lasciare mai il passeggino su un piano inclinato con den- tro il bambino, anche se il freno di stazionamento è inserito. ATTENZIONE: dopo aver azionato la leva del freno assicu- rarsi che i freni siano correttamente innestati su entrambi i gruppi ruota posteriori. RUOTE PIROETTANTI Il passeggino è dotato di ruote anteriori piroettanti/sse. Si consiglia di utilizzare le ruote sse quando si percorrono terreni particolarmente accidentati. Le ruote in modalità pi- roettante, invece, sono consigliate per aumentare la mano- vrabilità del passeggino su fondo stradale normale.

27. Per rendere le ruote anteriori piroettanti, spingere verso

il basso con il piede la leva anteriore, come indicato in gura 27. Per rendere le ruote anteriori sse, alzare con il piede la leva. Indipendentemente dalla posizione in cui si trova la ruota, essa si bloccherà in posizione dritta. ATTENZIONE: Entrambe le ruote devono essere sempre contemporaneamente bloccate o sbloccate.

CHIUSURA DEL PASSEGGINO

ATTENZIONE: eettuare questa operazione facendo at- tenzione che il bambino ed eventuali altri bambini siano a debita distanza. Assicurarsi che in queste fasi le parti mobili del passeggino non vengano a contatto con il corpo del10

solo un lato del manicotto. Il manicotto è utilizzabile sia in congurazione fronte strada sia fronte mamma. ATTENZIONE: Allacciare sempre il bambino con le cinture di sicurezza. Il manicotto NON è un dispositivo di ritenuta del bambino. ATTENZIONE: il manicotto non deve essere utilizzato per sollevare il prodotto con il bambino all’interno.

MONTAGGIO SEDUTA AL PASSEGGINO

12. Per montare la seduta del passeggino sul telaio occorre

inserire la stessa sugli appositi innesti verticali, no ad udi- re il clack di avvenuto aggancio (g. 12). Per facilitare l’ag- gancio della seduta al passeggino, sui lati del tessile sono presenti delle etichette guida che indicano il corretto al- lineamento della seduta con i ganci degli innesti (gura 12A). La seduta può essere montata sia in congurazione fronte strada (g. 12B) sia fronte mamma (g. 12C). ATTENZIONE: prima dell’utilizzo assicurarsi che la seduta sia ben agganciata tirandola verso l’alto. ATTENZIONE: Nel caso non fosse agganciata corretta- mente, premere entrambi i pulsanti bianchi presenti sui dispositivi di aggancio della struttura e ripetere la procedu- ra di aggancio vericando il completo bloccaggio. In caso contrario rivolgersi al servizio assistenza Chicco.

13. Per sganciare la seduta premere contemporaneamente

i due tasti posti sotto i braccioli (g. 13) e sollevarla. ATTENZIONE: le operazioni di sgancio/aggancio della se- duta devono essere effettuate senza il bambino all’interno. CAPOTE

14. La seduta è dotata di due innesti posizionati sulle an-

cate della base della seduta che permettono il ssaggio della capotta. Per ssare la capotta inserire il sistema di aggancio negli innesti come indicato in gura 14. Essendo ssata alla seduta, la capotta segue la seduta sia nella congurazione fronte-strada, che fronte-mamma, senza bisogno di essere ogni volta girata. Per comple- tare il montaggio della capotta alla seduta, agganciare la parte posteriore della capotta al retro dello schienale del passeggino, tramite gli appositi bottoni (g 14A).

16. La capotta è dotata una rete estraibile che contribuisce

a proteggere il bambino da luce eccessiva (g. 16)

17. Per rimuovere la patella posteriore e trasformare la capot-

ta in parasole estivo aprire la cerniera posteriore (g. 17) e sganciare i bottoni sul retro dello schienale della seduta.

18. Per togliere la capotta è sufficiente tirare la stessa verso

l’alto in prossimità degli innesti e far scorrere gli agganci verso l’alto (g. 18). ATTENZIONE: L’operazione di ssaggio della capotta deve avvenire su entrambi i lati del passeggino. Vericare il cor- retto bloccaggio della stessa. REGOLAZIONE SCHIENALE

19. Premendo il tasto posto sullo schienale del passeggino, è

possibile regolarne l’inclinazione no al raggiungimento dell’inclinazione desiderata (g. 19). Rilasciando il tasto, lo schienale si blocca nella posizione più vicina. Per sollevare lo schienale è sufficiente spingerlo verso l’alto. ATTENZIONE: con il peso del bambino le operazioni pos- sono risultare più dicoltose. REGOLAZIONE POGGIAGAMBE

20. Il poggiagambe è regolabile in due posizioni. Per regolarlo

agire sui due tasti posti sotto il poggiagambe (g. 20).

IMPUGNATURA ERGONOMICA REGOLABILE DOUBLE TWIST

21. Premendo il tasto posto sull’impugnatura, è possibile

ruotare la stessa nella posizione desiderata, adattandola all’altezza ed alla posizione più comoda per l’utilizzatore (g. 21). L’impugnatura può essere posizionata in 8 po- sizioni diverse.

22. ATTENZIONE: durante l’utilizzo, l’impugnatura non

deve essere utilizzata in posizione abbassata (g. 22). Le impugnature in fase di utilizzo devono essere in posizio- ne alta, come illustrato in gura 22A. MANICO UNITO

23. Per agganciare il manico unito, far coincidere i perni A

e B con i rispettivi fori (g. 23), no ad avvenuto click.

24. Per togliere il manico unito, premere contemporanea-

mente le due leve centrali verso l’interno (g. 24) e sla- re il manico tirandolo verso l’alto (g. 24A). ATTENZIONE: prima di utilizzare il prodotto nella congura- zione “manico unito”, vericarne sempre il corretto montaggio. ATTENZIONE: non utilizzare mai il manico unito per solle- vare il passeggino con dentro il bambino.

FRENO DI STAZIONAMENTO

Il freno di stazionamento agisce contemporaneamente su entrambe le ruote posteriori del passeggino. Per semplicare l’utilizzo del passeggino, è stato introdotto un sistema frenante STOP & GO, contrassegnato da apposite etichette adesive colorate poste sulle leve freno posteriori.

25. Per frenare il passeggino, premere verso il basso la leva

di destra (g. 25). Automaticamente apparirà un’etichet- ta rossa STOP e la leva opposta scatterà verso l’alto.

26. Per sbloccare il passeggino, premere verso il basso la

leva di sinistra (g. 26). Automaticamente apparirà una etichetta verde GO e la leva opposta scatterà verso l’alto. ATTENZIONE: Utilizzare sempre il freno quando si sosta. Non lasciare mai il passeggino su un piano inclinato con den- tro il bambino, anche se il freno di stazionamento è inserito. ATTENZIONE: dopo aver azionato la leva del freno assicu- rarsi che i freni siano correttamente innestati su entrambi i gruppi ruota posteriori. RUOTE PIROETTANTI Il passeggino è dotato di ruote anteriori piroettanti/sse. Si consiglia di utilizzare le ruote sse quando si percorrono terreni particolarmente accidentati. Le ruote in modalità pi- roettante, invece, sono consigliate per aumentare la mano- vrabilità del passeggino su fondo stradale normale.

27. Per rendere le ruote anteriori piroettanti, spingere verso

il basso con il piede la leva anteriore, come indicato in gura 27. Per rendere le ruote anteriori sse, alzare con il piede la leva. Indipendentemente dalla posizione in cui si trova la ruota, essa si bloccherà in posizione dritta. ATTENZIONE: Entrambe le ruote devono essere sempre contemporaneamente bloccate o sbloccate.

CHIUSURA DEL PASSEGGINO

ATTENZIONE: eettuare questa operazione facendo at- tenzione che il bambino ed eventuali altri bambini siano a debita distanza. Assicurarsi che in queste fasi le parti mobili del passeggino non vengano a contatto con il corpo del bambino. Il passeggino può essere chiuso sia nella posizio- ne fronte-strada sia fronte-mamma. Le istruzioni da seguire sono le medesime per le 2 varianti. Prima di iniziare la chiusura del passeggino, chiudere la ca- potte allineandola allo schienale. ATTENZIONE: Per chiudere il passeggino è necessario to- gliere sempre il manico unito (se presente). ATTENZIONE: È necessario togliere il contenuto del cestel- lo prima di chiudere il passeggino.

28. Per chiudere il passeggino premere il pulsante 1 – push (g.

28) e contemporaneamente schiacciare il tasto 2, posto

sotto la scritta 2-pull (g. 28A). Mantenendo premuti en- trambi i tasti, tirare verso l’alto per azionare il meccanismo di chiusura (g. 28B). A questo punto la chiusura del pas- seggino è completata (g. 28C). Per diminuire l’ingombro del passeggino chiuso, portare indietro lo schienale. ATTENZIONE: A chiusura avvenuta il tasto 1 tornerà nella posizione iniziale (sporgente), g. 28D.

29. Ribaltare, quindi, in avanti le impugnature (g. 29). Il pas-

seggino chiuso e bloccato rimane in piedi da solo.

UTILIZZO POLTRONCINA E SACCA

Su questo passeggino possono essere montate solo la poltroncina auto Oasys 0+ e la sacca Love, che prevedono l’utilizzo del medesimo sistema di aggancio alla struttura. Per l’aggancio e lo sgancio della sacca o della poltroncina riferirsi alle apposite istruzioni. Prima di agganciare la pol- troncina auto o sacca, rimuovere la seduta del passeggino. ATTENZIONE: Prima di utilizzare il passeggino in combi- nazione con sacca o poltroncina, vericare sempre che il sistema di aggancio sia correttamente bloccato. ATTENZIONE: Nel caso non fosse agganciata corretta- mente, premere entrambi i pulsanti bianchi presenti sui dispositivi di aggancio della struttura e ripetere la procedu- ra di aggancio vericando il completo bloccaggio. In caso contrario rivolgersi al servizio assistenza Chicco. KIT COMFORT Il Kit Comfort è composto di 2 spallacci ed uno spartigam- be imbottiti.

30. Inlare gli spallacci nelle bretelle, come indicato in gura 30

e far passare lo spartigambe nell’apposita apertura (g. 30A). COPRIGAMBE Il coprigambe è utilizzabile in due modalità differenti.

31. Il coprigambe può essere risvoltato sopra il manicotto e

ssato con le asole, come illustrato in gura 31, oppure è possibile far passare la parte superiore del coprigam- be sotto il manicotto e ssarla nella posizione più alta, inserendo i bottoni nelle asole presenti sulle estremità tessili della capotte (g. 31A). BORSA

32. La borsa può essere utilizzata in due diverse posizioni.

Modalità 1: agganciare la borsa utilizzando i due bottoni automatici posti sui lati, indicati in gura 32. Modalità 2: agganciare la borsa ai manici del passeggino facendo passare la tracolla nelle apposite fessure come mostrato in gura 32A. ATTENZIONE: non caricare la borsa con pesi superiori a 2 Kg. CESTELLO PORTAOGGETTI Il passeggino è dotato in un ampio cestello portaoggetti.12

33. Per montare il cestello al passeggino far passare nella

zona anteriore la fettuccia tessile nell’ apposita sede e chiudere il bottone automatico (g. 33). Ripetere l’ope- razione anche sull’altro lato.

34. Completare l’aggancio del cestello sulla parte posteriore

facendo passare la fettuccia tessile sul tubo indicato in g. 34 chiudendo il bottone automatico e inserire il velcro nell’apposita sede richiudendolo sul cestello (g. 34A). MANTELLINA PARAPIOGGIA Il passeggino è dotato di mantellina parapioggia.

35. Fissare la mantellina parapioggia al passeggino con le

asole tessili sopra lo snodo dei tubi laterali e con i bot- toni a pressione posti sopra le ruote anteriori (g. 35). A ne utilizzo, lasciare asciugare all’aria la mantellina (qua- lora si bagnasse) prima di ripiegare e riporre la mantelli- na. La mantellina parapioggia può essere utilizzata sia in congurazione fronte strada che fronte mamma. ATTENZIONE: La mantellina parapioggia non può essere utilizzata sul passeggino sprovvisto di capotta, poichè può provocare il soffocamento del bambino. Quando la mantel- lina parapioggia è montata sul passeggino, non lasciare mai lo stesso esposto al sole con dentro il bambino per evitare il rischio di surriscaldamento. Nota importante: le immagini e le istruzioni contenute in questo libretto si riferiscono ad una versione del passeggi- no; alcune componenti ed alcune funzionalità qui descritte possono variare a seconda della versione da voi acquistata. GARANZIA Il prodotto è garantito contro ogni difetto di conformità in normali condizioni di utilizzo secondo quanto previsto dal- le istruzioni d’uso. La garanzia non sarà applicata, dunque, in caso di danni derivanti da un uso improprio, usura o eventi accidentali. Per la durata della garanzia sui difetti di conformità si rinvia alle speciche previsioni delle normative nazionali applica- bili nel paese d’acquisto, dove previste.

21. Premendo il tasto posto sull’impugnatura, è possibile

ruotare la stessa nella posizione desiderata, adattandola all’altezza ed alla posizione più comoda per l’utilizzatore (g. 21). Ручку можна встановити у 8 різних положен-
