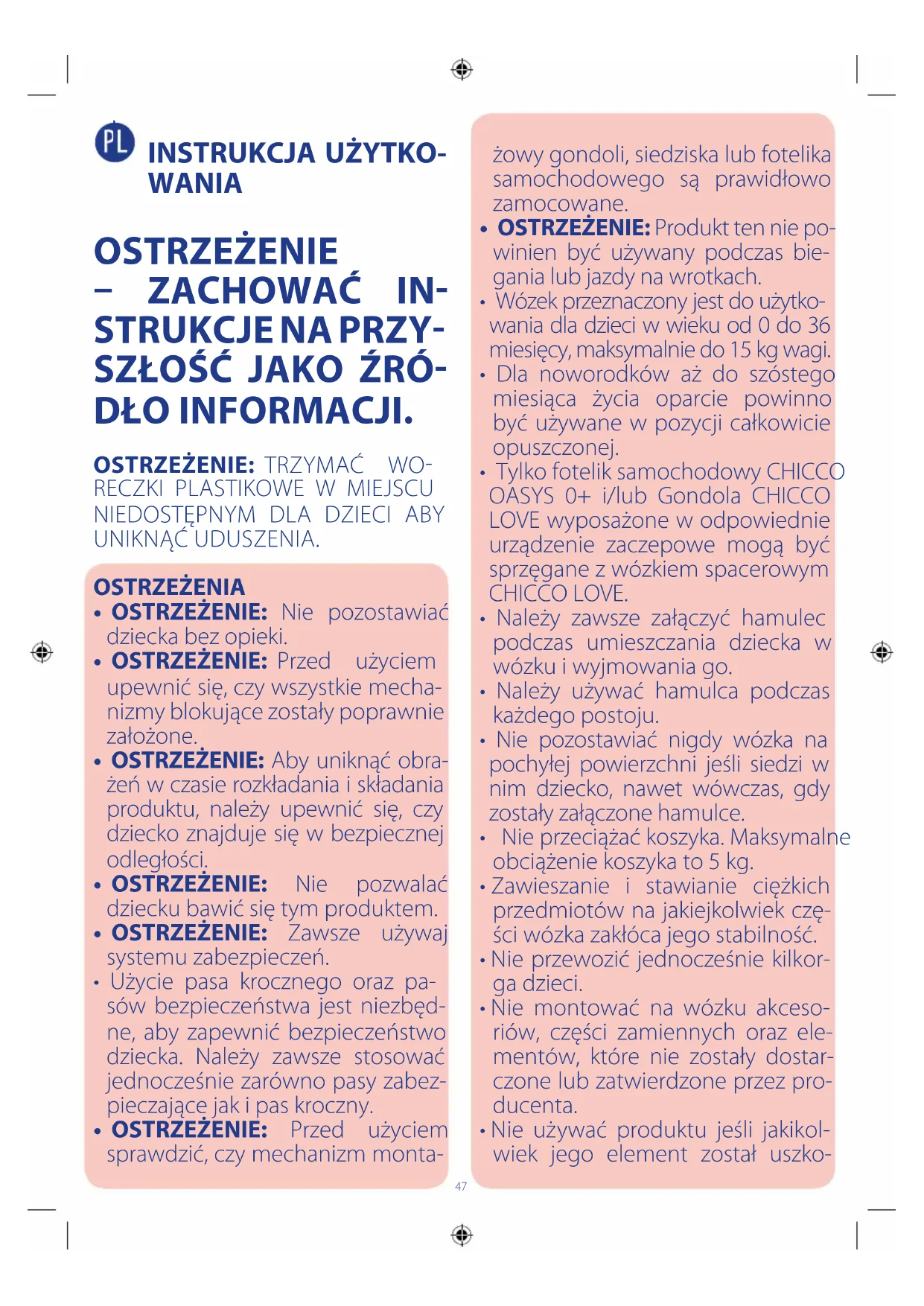

INSTRUKCJA OBSŁUGI Trio LOVEmotion Legend CHICCO

WANIA OSTRZEŻENIE ZACHOWAĆ IN

OSTRZEŻENIE: TRZYMAĆ WO

UNIKNĄĆ UDUSZENIA. OSTRZEŻENIA

• OSTRZEŻENIE: Nie pozostawiać dziecka bez opieki.

• OSTRZEŻENIE: Przed użyciem upewnić się, czy wszystkie mecha- nizmy blokujące zostały poprawnie założone.

• OSTRZEŻENIE: Aby uniknąć obra- żeń w czasie rozkładania i składania produktu, należy upewnić się, czy dziecko znajduje się w bezpiecznej odległości.

• OSTRZEŻENIE: Nie pozwalać dziecku bawić się tym produktem.

• OSTRZEŻENIE: Zawsze używaj systemu zabezpieczeń.

• Użycie pasa krocznego oraz pa- sów bezpieczeństwa jest niezbęd- ne, aby zapewnić bezpieczeństwo dziecka. Należy zawsze stosować jednocześnie zarówno pasy zabez- pieczające jak i pas kroczny.

• OSTRZEŻENIE: Przed użyciem sprawdzić, czy mechanizm monta-46

WANIA OSTRZEŻENIE ZACHOWAĆ IN

OSTRZEŻENIE: TRZYMAĆ WO

UNIKNĄĆ UDUSZENIA. OSTRZEŻENIA

• OSTRZEŻENIE: Nie pozostawiać dziecka bez opieki.

• OSTRZEŻENIE: Przed użyciem upewnić się, czy wszystkie mecha- nizmy blokujące zostały poprawnie założone.

• OSTRZEŻENIE: Aby uniknąć obra- żeń w czasie rozkładania i składania produktu, należy upewnić się, czy dziecko znajduje się w bezpiecznej odległości.

• OSTRZEŻENIE: Nie pozwalać dziecku bawić się tym produktem.

• OSTRZEŻENIE: Zawsze używaj systemu zabezpieczeń.

• Użycie pasa krocznego oraz pa- sów bezpieczeństwa jest niezbęd- ne, aby zapewnić bezpieczeństwo dziecka. Należy zawsze stosować jednocześnie zarówno pasy zabez- pieczające jak i pas kroczny.

• OSTRZEŻENIE: Przed użyciem sprawdzić, czy mechanizm monta- żowy gondoli, siedziska lub fotelika samochodowego są prawidłowo zamocowane.

• OSTRZEŻENIE: Produkt ten nie po- winien być używany podczas bie- gania lub jazdy na wrotkach.

• Wózek przeznaczony jest do użytko- wania dla dzieci w wieku od 0 do 36 miesięcy, maksymalnie do 15 kg wagi.

• Dla noworodków aż do szóstego miesiąca życia oparcie powinno być używane w pozycji całkowicie opuszczonej.

• Tylko fotelik samochodowy CHICCO OASYS 0+ i/lub Gondola CHICCO LOVE wyposażone w odpowiednie urządzenie zaczepowe mogą być sprzęgane z wózkiem spacerowym CHICCO LOVE.

• Należy zawsze załączyć hamulec podczas umieszczania dziecka w wózku i wyjmowania go.

• Należy używać hamulca podczas każdego postoju.

• Nie pozostawiać nigdy wózka na pochyłej powierzchni jeśli siedzi w nim dziecko, nawet wówczas, gdy zostały załączone hamulce.

• Nie przeciążać koszyka. Maksymalne obciążenie koszyka to 5 kg.

• Zawieszanie i stawianie ciężkich przedmiotów na jakiejkolwiek czę- ści wózka zakłóca jego stabilność.

• Nie przewozić jednocześnie kilkor- ga dzieci.

• Nie montować na wózku akceso- riów, części zamiennych oraz ele- mentów, które nie zostały dostar- czone lub zatwierdzone przez pro- ducenta.

• Nie używać produktu jeśli jakikol- wiek jego element został uszko-48

• Barierka zabezpieczająca

• Osłona przeciwdeszczowa

• Łącznik uchwytów ROZKŁADANIE STELAŻA WÓZKA SPACEROWEGO OSTRZEŻENIE: wykonując tę czynność należy upewnić się, czy Wasze dziecko lub inne dzieci znajdują się w odpo- wiedniej odległości. Upewnić się, czy w trakcie wykonywa- nia tej czynności ruchome elementy wózka nie stykają się z częściami ciała dziecka.

1. Przy wózku ustawionym w pozycji pionowej (rys.1) pod-

nieść obydwie rączki do pozycji, w której będą używane, naciskając na boczne przyciski (rys. 1 A). Upewnić się, czy uchwyty są zablokowane w pozycji użytkowej.

2. Aby rozłożyć stelaż należy nacisnąć przycisk wskazany

na rysunku 2 (1-push). Następnie chwycić rączki wózka i unieść spacerówkę, aby ułatwić jej rozłożenie (rys. 2A). Wózek jest całkowicie rozłożony, kiedy rurki są prawidło- wo umieszczone w przedniej części (rys. 2B). Aby zakoń- czyć rozkładanie wózka, nacisnąć na tylny krzyżak (rys. 2C).

ZAKŁADANIE/ZDEJMOWANIE OBICIA Z SIEDZISKA

3. Zakładanie obicia należy wykonywać na siedzisku odłą-

czonym od wózka; przed rozpoczęciem, należy odpiąć zapięcie pasa biodrowego wskazane na rysunku 3.

4. Wsunąć obicie zakładając najpierw tkaninę na oparcie

(rys. 4) i przeciągnąć pas biodrowy przez odpowiednie otwory znajdujące się w dolnej części obicia (rys. 4 A). Następnie przełożyć pas kroczny przez otwór znajdujący się w siedzisku (rys. 4B).

5. Wsunąć tkaninę na podłokietnik, zwracając uwagę, aby

umieścić ją prawidłowo w odpowiednim gnieździe (rys.

5) i zamocować tkaninę do podstawy siedziska, zaczepia-

jąc dwa zatrzaski umieszczone obok kółeczek (rys. 5A).

6. Umieścić wsporniki podnóża wewnątrz dolnej części tka-

7. Aby zakończyć zakładanie obicia należy zaczepić dwa bocz-

ne zatrzaski (rys. 7), umieścić w odpowiednim gnieździe gumę wskazaną na rysunku 7A i zaczepić zatrzaski umiesz- czone w dolnej części oparcia (rys. 7B). Aby zdjąć obicie z siedziska, należy wykonać powyżej przedstawione czynności w odwrotnej kolejności.

PASY ZABEZPIECZAJĄCE

Wózek spacerowy wyposażony jest w system zabezpie- czający z pięcioma punktami zaczepienia, składający się z dwóch pasów naramiennych, pasa biodrowego oraz pasa krocznego ze sprzączką.

8. OSTRZEŻENIE: używając wózka dla dzieci w wieku od uro-

dzenia do około szóstego miesiąca życia może okazać się konieczne skrócenie pasów, aby dostosować ich długość do budowy ciała dziecka; w takim przypadku należy uży- wać pasów naramiennych po uprzednim przeciągnięciu ich przez dwa otwory regulacyjne (rys. 8).

9. Sprawdzić, czy pasy naramienne znajdują się na odpo-

wiedniej wysokości dla Waszego dziecka: w przeciwnym wypadku dostosować ich wysokość (rys. 9).

10. Po umieszczeniu dziecka w wózku, należy włożyć dwie

dzony, wyrwany lub zgubiony.

• Wózek z zamocowanym fotelikiem samochodowym nie zastępuje gondoli ani łóżeczka. Jeżeli dziec- ko chce spać, należy położyć je w gondoli, kołysce lub łóżeczku.

• Przed przystąpieniem do montażu należy sprawdzić, czy produkt oraz wszystkie jego elementy składowe nie uległy uszkodzeniu podczas transportu. W razie uszkodzenia, produkt nie powinien być używany i należy przechowywać go w miejscu niedostępnym dla dzieci.

• Podczas czynności związanych z regulacją wózka należy upewnić się, czy części ruchome wózka nie mają bezpośredniej styczności z ciałem dziecka.

• Upewnić się, czy użytkownicy wózka znają dokładny sposób jego działania.

• Produkt ten powinien być używany tylko i wyłącznie przez osobę dorosłą.

• Produkt powinien być montowany tylko przez dorosłą osobę.

• Aby uniknąć ryzyka uduszenia, nie dawać dziecku, ani nie pozostawiać w jego pobliżu przedmiotów ze sznurkami.

• Nie używać wózka na schodach, ani na schodach ruchomych: istnieje ry- zyko nagłej utraty kontroli nad wóz- kiem.

• Uważać wchodząc na stopień lub chodnik oraz schodząc z nich.

• Jeśli wózek stał przez dłuższy czas na słońcu, przed posadzeniem w nim dziecka należy poczekać, aż się ochłodzi. Długotrwałe działanie promieni słonecznych może spo- wodować zmiany koloru materia- łów i tkanin.

• Unikać kontaktu wózka ze słoną wodą, aby zapobiec powstawaniu rdzy.

• Nie używać wózka na plaży.

• Kiedy nie jest używany, wózek po- winien być przechowywany w miej- scu niedostępnym dla dzieci.

ZALECENIA DOTYCZĄCE CZYSZCZENIA I

KONSERWACJI Produkt wymaga okresowej konserwacji. Czyszczenie i kon- serwacja produktu muszą być powierzone osobie dorosłej. CZYSZCZENIE Czyścić części z tkaniny za pomocą wilgotnej gąbki i łagod- nego mydła. Obicie wózka można zdjąć (odnieść się do rozdziału „Zakładanie/Zdejmowanie obicia z siedziska”). Elementy z tkaniny czyścić zgodnie z zaleceniami podanymi na wszyw- ce. Poniżej podano symbole sposobu prania oraz ich zna- czenie: Prać ręcznie w zimnej wodzie Nie używać wybielaczy Nie suszyć mechanicznie Nie prasować Nie czyścić chemicznie Czyścić okresowo plastikowe części przy pomocy wilgotnej szmatki, nie używać rozpuszczalników ani wyrobów ścier- nych. Po ewentualnym zetknięciu z wodą, wysuszyć meta- lowe części, aby zapobiec powstawaniu rdzy. KONSERWACJA Kontrolować okresowo stan zużycia kół oraz czyścić je z ku- rzu i piachu. Aby uniknąć ewentualnego tarcia i zapewnić prawidłowe funkcjonowanie wózka należy czyścić z kurzu, brudu i piasku wszystkie plastikowe części, które przesuwa- ją się po jego metalowej ramie. Przechowywać wózek w suchym miejscu. W razie konieczności smarować ruchome części suchym olejem silikonowym.

Przed montażem sprawdzić, czy jest się w posiadaniu wszystkich elementów dla tego modelu. Jeżeli brakuje jakiejkolwiek części należy zwrócić się do Działu Obsługi Klienta Chicco. Montaż produktu nie wymaga użycia żad- nego narzędzia. Do montażu produktu niezbędne są nastę- pujące części:

• Barierka zabezpieczająca

• Osłona przeciwdeszczowa

• Łącznik uchwytów ROZKŁADANIE STELAŻA WÓZKA SPACEROWEGO OSTRZEŻENIE: wykonując tę czynność należy upewnić się, czy Wasze dziecko lub inne dzieci znajdują się w odpo- wiedniej odległości. Upewnić się, czy w trakcie wykonywa- nia tej czynności ruchome elementy wózka nie stykają się z częściami ciała dziecka.

1. Przy wózku ustawionym w pozycji pionowej (rys.1) pod-

nieść obydwie rączki do pozycji, w której będą używane, naciskając na boczne przyciski (rys. 1 A). Upewnić się, czy uchwyty są zablokowane w pozycji użytkowej.

2. Aby rozłożyć stelaż należy nacisnąć przycisk wskazany

na rysunku 2 (1-push). Następnie chwycić rączki wózka i unieść spacerówkę, aby ułatwić jej rozłożenie (rys. 2A). Wózek jest całkowicie rozłożony, kiedy rurki są prawidło- wo umieszczone w przedniej części (rys. 2B). Aby zakoń- czyć rozkładanie wózka, nacisnąć na tylny krzyżak (rys. 2C).

ZAKŁADANIE/ZDEJMOWANIE OBICIA Z SIEDZISKA

3. Zakładanie obicia należy wykonywać na siedzisku odłą-

czonym od wózka; przed rozpoczęciem, należy odpiąć zapięcie pasa biodrowego wskazane na rysunku 3.

4. Wsunąć obicie zakładając najpierw tkaninę na oparcie

(rys. 4) i przeciągnąć pas biodrowy przez odpowiednie otwory znajdujące się w dolnej części obicia (rys. 4 A). Następnie przełożyć pas kroczny przez otwór znajdujący się w siedzisku (rys. 4B).

5. Wsunąć tkaninę na podłokietnik, zwracając uwagę, aby

umieścić ją prawidłowo w odpowiednim gnieździe (rys.

5) i zamocować tkaninę do podstawy siedziska, zaczepia-

jąc dwa zatrzaski umieszczone obok kółeczek (rys. 5A).

6. Umieścić wsporniki podnóża wewnątrz dolnej części tka-

7. Aby zakończyć zakładanie obicia należy zaczepić dwa bocz-

ne zatrzaski (rys. 7), umieścić w odpowiednim gnieździe gumę wskazaną na rysunku 7A i zaczepić zatrzaski umiesz- czone w dolnej części oparcia (rys. 7B). Aby zdjąć obicie z siedziska, należy wykonać powyżej przedstawione czynności w odwrotnej kolejności.

PASY ZABEZPIECZAJĄCE

Wózek spacerowy wyposażony jest w system zabezpie- czający z pięcioma punktami zaczepienia, składający się z dwóch pasów naramiennych, pasa biodrowego oraz pasa krocznego ze sprzączką.

8. OSTRZEŻENIE: używając wózka dla dzieci w wieku od uro-

dzenia do około szóstego miesiąca życia może okazać się konieczne skrócenie pasów, aby dostosować ich długość do budowy ciała dziecka; w takim przypadku należy uży- wać pasów naramiennych po uprzednim przeciągnięciu ich przez dwa otwory regulacyjne (rys. 8).

9. Sprawdzić, czy pasy naramienne znajdują się na odpo-

wiedniej wysokości dla Waszego dziecka: w przeciwnym wypadku dostosować ich wysokość (rys. 9).

10. Po umieszczeniu dziecka w wózku, należy włożyć dwie

pary widełek do sprzączki (rys. 10) oraz, jeżeli jest to ko- nieczne, wyregulować za pomocą sprzączek szerokość pasa biodrowego. Aby odpiąć pas biodrowy, należy wcisnąć jednocześnie dwie pary bocznych widełek (rys. 10 A). OSTRZEŻENIE: aby zapewnić bezpieczeństwo dziecka ko- nieczne jest jednoczesne stosowanie pasa krocznego, pasa biodrowego i pasów zabezpieczających. OSTRZEŻENIE: Jeżeli pasy bezpieczeństwa były uprzednio zdjęte (np. do czyszczenia), należy skontrolować punkty za- czepowe i upewnić się, czy pasy są poprawnie zamontowa- ne. Pasy muszą być ponownie wyregulowane.

BARIERKA ZABEZPIECZAJĄCA

11. Siedzisko jest wyposażone w barierkę zabezpieczającą.

Aby założyć barierkę należy nacisnąć dwa przyciski znaj- dujące się w dolnej części jej końców i nasunąć ją na od- powiednie sworznie umieszczone na końcówkach pod- łokietników (rys. 11). Aby wyjąć barierkę zabezpieczającą należy wykonać powyższe czynności w odwrotnej kolej- ności. Aby ułatwić umieszczanie dziecka można odczepić jedną stronę barierki. Barierki można używać zarówno w konguracji dziecko przodem do kierunku jazdy jak i przodem do mamy. OSTRZEŻENIE: Należy zawsze zabezpieczać dziecko pasa- mi bezpieczeństwa. Barierka NIE jest urządzeniem podtrzy- mującym dziecko. OSTRZEŻENIE: Barierka nie może być używana do podno- szenia wózka, w którym jest dziecko.

MONTAŻ SIEDZENIA W WÓZKU SPACEROWYM

12. Aby zamontować siedzisko wózka na stelażu, należy

umieścić go na odpowiednich pionowych zaczepach, do momentu usłyszenia kliknięcia oznaczającego zaczepie- nie (rys. 12). Aby ułatwić zamocowanie siedziska na spa- cerówce, po bokach materiału tekstylnego znajdują się etykiety wskazujące prawidłowe wyrównanie siedziska do zaczepów (rys. 12A). Siedzisko można zamontować zarówno w konguracji dziecko przodem do kierunku jazdy (rys. 12B), jak i przodem do mamy (rys. 12C). OSTRZEŻENIE: przed użyciem upewnić się, czy siedzisko jest dokładnie przymocowane, pociągając go do góry. OSTRZEŻENIE: Jeżeli nie jest prawidłowo zamocowane, nacisnąć oba białe przyciski widoczne na mechanizmach zaczepowych stelaża i powtórzyć montaż, a następnie sprawdzić, czy blokada zadziałała prawidłowo. Jeżeli tak nie jest, skontaktować się z serwisem Chicco.

13. Aby odczepić siedzisko nacisnąć równocześnie dwa

przyciski znajdujące się pod podłokietnikami (rys. 13) i podnieść go. OSTRZEŻENIE: czynności odczepiania/zaczepiania siedzi- ska należy wykonywać bez dziecka wewnątrz. BUDKA

14. Siedzisko posiada dwa zaczepy znajdujące się po obu

bokach podstawy siedziska, które umożliwiają zamoco- wanie budki. Aby zamocować budkę umieścić system sprzęgania w zaczepach jak pokazano na rysunku 14. Na zamocowanym siedzisku budka dostosowuje się do niego zarówno w konguracji dziecko przodem do kierunku jazdy, jaki i przodem do mamy, bez potrzeby każdorazowej zmiany jej pozycji. Aby zakończyć montaż budki do siedziska zaczepić tylną jej część za tył oparcia łów i tkanin.

• Unikać kontaktu wózka ze słoną wodą, aby zapobiec powstawaniu rdzy.

• Nie używać wózka na plaży.

• Kiedy nie jest używany, wózek po- winien być przechowywany w miej- scu niedostępnym dla dzieci.

ZALECENIA DOTYCZĄCE CZYSZCZENIA I

KONSERWACJI Produkt wymaga okresowej konserwacji. Czyszczenie i kon- serwacja produktu muszą być powierzone osobie dorosłej. CZYSZCZENIE Czyścić części z tkaniny za pomocą wilgotnej gąbki i łagod- nego mydła. Obicie wózka można zdjąć (odnieść się do rozdziału „Zakładanie/Zdejmowanie obicia z siedziska”). Elementy z tkaniny czyścić zgodnie z zaleceniami podanymi na wszyw- ce. Poniżej podano symbole sposobu prania oraz ich zna- czenie: Prać ręcznie w zimnej wodzie Nie używać wybielaczy Nie suszyć mechanicznie Nie prasować Nie czyścić chemicznie Czyścić okresowo plastikowe części przy pomocy wilgotnej szmatki, nie używać rozpuszczalników ani wyrobów ścier- nych. Po ewentualnym zetknięciu z wodą, wysuszyć meta- lowe części, aby zapobiec powstawaniu rdzy. KONSERWACJA Kontrolować okresowo stan zużycia kół oraz czyścić je z ku- rzu i piachu. Aby uniknąć ewentualnego tarcia i zapewnić prawidłowe funkcjonowanie wózka należy czyścić z kurzu, brudu i piasku wszystkie plastikowe części, które przesuwa- ją się po jego metalowej ramie. Przechowywać wózek w suchym miejscu. W razie konieczności smarować ruchome części suchym olejem silikonowym.

Przed montażem sprawdzić, czy jest się w posiadaniu wszystkich elementów dla tego modelu. Jeżeli brakuje jakiejkolwiek części należy zwrócić się do Działu Obsługi Klienta Chicco. Montaż produktu nie wymaga użycia żad- nego narzędzia. Do montażu produktu niezbędne są nastę- pujące części:

OSTRZEŻENIE: Przed użytkowaniem sprawdzić, czy wszystkie urządzenia zaczepowe gondoli, siedziska lub fo- telika samochodowego są prawidłowo zamocowane. OSTRZEŻENIE: Jeżeli nie jest prawidłowo zamocowane, nacisnąć oba białe przyciski widoczne na mechanizmach zaczepowych stelaża i powtórzyć montaż, a następnie sprawdzić, czy blokada zadziałała prawidłowo. Jeżeli tak nie jest, skontaktować się z serwisem Chicco. ZESTAW KOMFORT Zestaw Komfort składa się z dwóch osłonek na szelki i pasa krocznego.

30. Wsunąć pasy naramienne na szelki, jak pokazano na rysunku

30 i przeciągnąć pas kroczny przez odpowiedni otwór (rys. 30 A).

Okrycie na nóżki można stosować na dwa różne sposoby.

31. Okrycie na nóżki można ułożyć na barierce i zamoco-

wać za pomocą otworów, jak przedstawiono na rysunku 31, lub też można górną część okrycia przeciągnąć pod barierką i zamocować ją trochę wyżej, przekładając za- trzaski przez szlufki w tekstylnych narożach budki (rys. 31A). TORBA

32. Torbę można umieścić w dwóch różnych pozycjach.

Sposób 1: zaczepić torbę korzystając z dwóch auto- matycznych zatrzasków umieszczonych po bokach, wskazanych na rysunku 32. Sposób 2: zaczepić torbę o uchwyty wózka przeciągając pasek torby przez odpo- wiednie szczeliny jak pokazano na rysunku 32 A. OSTRZEŻENIE: Nie wkładać do torby przedmiotów o wadze przewyższającej 2 kg. KOSZYK Wózek spacerowy posiada duży koszyk.

33. Aby założyć na wózku koszyk, przeciągnąć tekstylny

pasek z przodu wózka przez odpowiedni otwór i zapiąć automatyczny zatrzask (rys. 33). Powtórzyć czynność po drugiej stronie.

34. Zakładanie koszyka zakończyć przeciągając z tyłu wózka

tekstylny pasek przez rurkę pokazaną na rys. 34, następnie zapiąć automatyczny zatrzask, włożyć zapięcie rzepowe w odpowiedni otwór i zapiąć je na koszyku (rys. 34 A).

OSŁONA PRZECIWDESZCZOWA

Wózek jest wyposażony w osłonę przeciwdeszczową.

35. Zamocować osłonę przeciwdeszczową na wózku za

pomocą tekstylnych otworów nad przegubem bocz- nych rurek i za pomocą zatrzasków umieszczonych nad przednimi kołami (rys. 35). Po zakończeniu użytkowa- nia osłony, przed jej złożeniem, należy wysuszyć ją na wolnym powietrzu (jeśli się zmoczyła). Osłona przeciw- deszczowa może być używana zarówno w konguracji dziecko przodem do kierunku jazdy, jak i dziecko przo- dem do mamy. OSTRZEŻENIE: Osłona przeciwdeszczowa nie może być używana na wózku bez zamontowanej budki ponieważ mogłoby to spowodować uduszenie się dziecka. Osłona przeciwdeszczowa nie może być używana na spacerówce bez zamontowanej budki lub daszka przeciwsłonecznego; mogłoby to spowodować uduszenie dziecka. wózka za pomocą odpowiednich zatrzasków (rys. 14 A).

15. Aby rozłożyć budkę popchnąć do przodu przedni ka-

16. Budka jest wyposażona w zdejmowaną siatkę, która

częściowo chroni dziecko przed nadmiarem światła (rys. 16)

17. Aby usunąć tylną osłonę i stworzyć letnią wersję budki

otworzyć tylny suwak (rys. 17) i odpiąć zatrzaski z tyłu oparcia siedziska.

18. Aby zdjąć budkę wystarczy pociągnąć ją do góry w po-

bliżu zaczepów i przesunąć zaczepy ku górze (rys. 18). OSTRZEŻENIE: Budka powinna być zamocowana po obu stronach wózka. Sprawdzić, czy została ona prawidłowo za- blokowana. REGULACJA OPARCIA

19. Naciskając przycisk znajdujący się na oparciu wózka dzię-

ki czemu możliwa jest regulacja kąta nachylenia opar- cia, aż do otrzymania pożądanego nachylenia (rys. 19). Zwalniając przycisk, oparcie blokuje się w najbliższym dostępnym położeniu. Aby podnieść oparcie wystarczy popchnąć je ku górze. OSTRZEŻENIE: kiedy dziecko siedzi w wózku, czynności te mogą być utrudnione.

20. Podnóżek można ustawić w dwóch pozycjach. W celu

jego regulacji nacisnąć na dwa przyciski znajdujące się pod podnóżkiem (rys. 20).

21. Naciśnięcie na przycisk znajdujący się na rączce umoż-

liwia obrócenie uchwytu w pożądaną pozycję, dosto- sowując ją do najwygodniejszej wysokości dla użyt- kownika (rys. 21). Uchwyt można ustawić w 8 różnych położeniach.

22. OSTRZEŻENIE: podczas użytkowania nie używać

uchwytu w pozycji obniżonej (rys. 22). W trakcie użytko- wania uchwyty należy ustawić w górnej pozycji tak, jak pokazano na rysunku 22 A.

23. Aby połączyć uchwyt w jedną całość, należy dopasować

sworznie A i B do odpowiednich otworów (rys. 23) do usłyszenia kliknięcia.

24. Aby zdjąć połączenie uchwytu, nacisnąć jednocześnie

dwie środkowe dźwignie do wewnątrz (rys. 24) i wyjąć połączenie pociągając je do góry (rys. 24 A). OSTRZEŻENIE: przed użyciem produktu w konguracji „po- łączony uchwyt”, zawsze należy sprawdzić jego prawidłowy montaż. OSTRZEŻENIE: nie posługiwać się nigdy połączonym uchwytem do podnoszenia wózka, gdy znajduje się w nim dziecko. HAMULEC POSTOJOWY Hamulec postojowy działa równocześnie na obydwa tylne koła wózka. Aby ułatwić korzystanie z wózka, zastosowano system hamowaniaSTOP & GO, oznakowany odpowiedni- mi kolorowymi naklejkami na tylnych dźwigniach hamulca.

25. Aby zahamować wózek, nacisnąć w dół prawą dźwignię

(rys. 25). Automatycznie pojawi się czerwona etykieta STOP i dźwignia po drugiej stronie podniesie się do góry.

26. Aby odblokować wózek, nacisnąć w dół lewą dźwignię

(rys. 26). Automatycznie pojawi się zielona etykieta GO i dźwignia po drugiej stronie podniesie się do góry. OSTRZEŻENIE: Używać hamulca przy każdym postoju. Nie pozostawiać nigdy wózka na pochyłej powierzchni jeśli siedzi w nim dziecko nawet wówczas, kiedy hamulec posto- jowy jest załączony. OSTRZEŻENIE: Po wciśnięciu dźwigienki hamulcowej upewnić się, czy hamulce zostały prawidłowo sprzężone na obu tylnych zespołach kół.

Wózek jest wyposażony w przednie koła w systemie obro- towym/zablokowanym. Zaleca się użycie zablokowanych kółek na szczególnie wyboistym terenie. Obracające się koła polecane są w celu zwiększenia zwrotności wózka na normalnych powierzchniach.

27. Aby umożliwić swobodny obrót przednich kół, należy

stopą nacisnąć w dół przednią dźwignię, jak pokazano na rysunku 27. Aby używać przednich kół w trybie zablo- kowanym należy stopą podnieść dźwignię. Niezależnie od pozycji, w której znajduje się koło, zablokuje się ono w prostej pozycji. OSTRZEŻENIE: Obydwa kółka powinny być zawsze jedno- cześnie zablokowane lub odblokowane.

OSTRZEŻENIE: wykonując tę czynność należy upewnić się, czy Wasze dziecko lub inne dzieci znajdują się w odpo- wiediej odległości. Upewnić się, czy w trakcie wykonywa- nia tej czynności ruchome elementy wózka nie stykają się z częściami ciała dziecka. Wózek można złożyć zarówno w pozycji dziecko przodem do kierunku jazdy jak i w pozycji przodem do mamy. Instrukcje postępowania są takie same dla 2 wariantów. Przed rozpoczęciem składania wózka, zamknąć budkę wy- równując ją z oparciem. OSTRZEŻENIE: Aby złożyć wózek spacerowy należy za- wsze rozłączyć połączony uchwyt (jeżeli występuje). OSTRZEŻENIE: Przed złożeniem spacerówki należy wyjąć zawartość koszyka.

28. Aby złożyć wózek nacisnąć przycisk 1 – push (rys. 28)

i jednocześnie nacisnąć przycisk 2, znajdujący się pod napisem 2-pull (rys. 28 A). Przytrzymując wciśnięte oby- dwa przyciski, pociągnąć do góry, aby uruchomić me- chanizm zamykania (rys. 28 B). W tym momencie skła- danie wózka jest zakończone (rys. 28 C). Aby zmniejszyć wymiary zamkniętego wózka, docisnąć oparcie. OSTRZEŻENIE: Po złożeniu, przycisk 1 wróci do początko- wego położenia (wystający), rys. 28D.

29. Następnie skierować uchwyty do przodu (rys. 29).

Zamknięty i zablokowany wózek sam utrzymuje pozy- cję stojącą.

UŻYWANIE FOTELIKA I GONDOLI

Na tym wózku można montować tylko fotelik samochodo- wy Oasys 0+ i gondolę Love, które mają ten sam system montażu do stelaża. W celu zaczepienia i odczepienia gon- doli lub fotelika samochodowego odnieść się do odpo- wiednich instrukcji. Przed zaczepieniem fotelika samocho- dowego lub gondoli, zdjąć siedzisko z wózka.50

OSTRZEŻENIE: Przed użytkowaniem sprawdzić, czy wszystkie urządzenia zaczepowe gondoli, siedziska lub fo- telika samochodowego są prawidłowo zamocowane. OSTRZEŻENIE: Jeżeli nie jest prawidłowo zamocowane, nacisnąć oba białe przyciski widoczne na mechanizmach zaczepowych stelaża i powtórzyć montaż, a następnie sprawdzić, czy blokada zadziałała prawidłowo. Jeżeli tak nie jest, skontaktować się z serwisem Chicco. ZESTAW KOMFORT Zestaw Komfort składa się z dwóch osłonek na szelki i pasa krocznego.

30. Wsunąć pasy naramienne na szelki, jak pokazano na rysunku

30 i przeciągnąć pas kroczny przez odpowiedni otwór (rys. 30 A).

Okrycie na nóżki można stosować na dwa różne sposoby.

31. Okrycie na nóżki można ułożyć na barierce i zamoco-

wać za pomocą otworów, jak przedstawiono na rysunku 31, lub też można górną część okrycia przeciągnąć pod barierką i zamocować ją trochę wyżej, przekładając za- trzaski przez szlufki w tekstylnych narożach budki (rys. 31A). TORBA

32. Torbę można umieścić w dwóch różnych pozycjach.

Sposób 1: zaczepić torbę korzystając z dwóch auto- matycznych zatrzasków umieszczonych po bokach, wskazanych na rysunku 32. Sposób 2: zaczepić torbę o uchwyty wózka przeciągając pasek torby przez odpo- wiednie szczeliny jak pokazano na rysunku 32 A. OSTRZEŻENIE: Nie wkładać do torby przedmiotów o wadze przewyższającej 2 kg. KOSZYK Wózek spacerowy posiada duży koszyk.

33. Aby założyć na wózku koszyk, przeciągnąć tekstylny

pasek z przodu wózka przez odpowiedni otwór i zapiąć automatyczny zatrzask (rys. 33). Powtórzyć czynność po drugiej stronie.

34. Zakładanie koszyka zakończyć przeciągając z tyłu wózka

tekstylny pasek przez rurkę pokazaną na rys. 34, następnie zapiąć automatyczny zatrzask, włożyć zapięcie rzepowe w odpowiedni otwór i zapiąć je na koszyku (rys. 34 A).

OSŁONA PRZECIWDESZCZOWA

Wózek jest wyposażony w osłonę przeciwdeszczową.

35. Zamocować osłonę przeciwdeszczową na wózku za

pomocą tekstylnych otworów nad przegubem bocz- nych rurek i za pomocą zatrzasków umieszczonych nad przednimi kołami (rys. 35). Po zakończeniu użytkowa- nia osłony, przed jej złożeniem, należy wysuszyć ją na wolnym powietrzu (jeśli się zmoczyła). Osłona przeciw- deszczowa może być używana zarówno w konguracji dziecko przodem do kierunku jazdy, jak i dziecko przo- dem do mamy. OSTRZEŻENIE: Osłona przeciwdeszczowa nie może być używana na wózku bez zamontowanej budki ponieważ mogłoby to spowodować uduszenie się dziecka. Osłona przeciwdeszczowa nie może być używana na spacerówce bez zamontowanej budki lub daszka przeciwsłonecznego; mogłoby to spowodować uduszenie dziecka. Ważna adnotacja: rysunki oraz zalecenia przytoczone w ni- niejszej instrukcji odnoszą się do omawianej wersji produk- tu; niektóre opisane tu elementy składowe oraz niektóre funkcje mogą różnić się w zależności od zakupionej wersji. GWARANCJA Produkt jest objęty gwarancją w zakresie wszystkich wad, które dotyczą niezgodności z umową w normalnych wa- runkach użytkowania odpowiadających wymaganiom przewidzianym w instrukcji użytkowania. Gwarancja nie będzie miała natomiast zastosowania w przypadku uszkodzeń powstałych w wyniku niewłaściwe- go użytkowania, zużycia lub przypadkowych zdarzeń. Odnośnie czasu trwania gwarancji obejmującej wady do- tyczące niezgodności z umową należy odnieść się do prze- pisów prawa krajowego, jakie mają zastosowanie w kraju zakupu, jeśli dotyczy. STOP i dźwignia po drugiej stronie podniesie się do góry.

26. Aby odblokować wózek, nacisnąć w dół lewą dźwignię

(rys. 26). Automatycznie pojawi się zielona etykieta GO i dźwignia po drugiej stronie podniesie się do góry. OSTRZEŻENIE: Używać hamulca przy każdym postoju. Nie pozostawiać nigdy wózka na pochyłej powierzchni jeśli siedzi w nim dziecko nawet wówczas, kiedy hamulec posto- jowy jest załączony. OSTRZEŻENIE: Po wciśnięciu dźwigienki hamulcowej upewnić się, czy hamulce zostały prawidłowo sprzężone na obu tylnych zespołach kół.

Wózek jest wyposażony w przednie koła w systemie obro- towym/zablokowanym. Zaleca się użycie zablokowanych kółek na szczególnie wyboistym terenie. Obracające się koła polecane są w celu zwiększenia zwrotności wózka na normalnych powierzchniach.

27. Aby umożliwić swobodny obrót przednich kół, należy

stopą nacisnąć w dół przednią dźwignię, jak pokazano na rysunku 27. Aby używać przednich kół w trybie zablo- kowanym należy stopą podnieść dźwignię. Niezależnie od pozycji, w której znajduje się koło, zablokuje się ono w prostej pozycji. OSTRZEŻENIE: Obydwa kółka powinny być zawsze jedno- cześnie zablokowane lub odblokowane.

OSTRZEŻENIE: wykonując tę czynność należy upewnić się, czy Wasze dziecko lub inne dzieci znajdują się w odpo- wiediej odległości. Upewnić się, czy w trakcie wykonywa- nia tej czynności ruchome elementy wózka nie stykają się z częściami ciała dziecka. Wózek można złożyć zarówno w pozycji dziecko przodem do kierunku jazdy jak i w pozycji przodem do mamy. Instrukcje postępowania są takie same dla 2 wariantów. Przed rozpoczęciem składania wózka, zamknąć budkę wy- równując ją z oparciem. OSTRZEŻENIE: Aby złożyć wózek spacerowy należy za- wsze rozłączyć połączony uchwyt (jeżeli występuje). OSTRZEŻENIE: Przed złożeniem spacerówki należy wyjąć zawartość koszyka.

28. Aby złożyć wózek nacisnąć przycisk 1 – push (rys. 28)

i jednocześnie nacisnąć przycisk 2, znajdujący się pod napisem 2-pull (rys. 28 A). Przytrzymując wciśnięte oby- dwa przyciski, pociągnąć do góry, aby uruchomić me- chanizm zamykania (rys. 28 B). W tym momencie skła- danie wózka jest zakończone (rys. 28 C). Aby zmniejszyć wymiary zamkniętego wózka, docisnąć oparcie. OSTRZEŻENIE: Po złożeniu, przycisk 1 wróci do początko- wego położenia (wystający), rys. 28D.

29. Następnie skierować uchwyty do przodu (rys. 29).

Zamknięty i zablokowany wózek sam utrzymuje pozy- cję stojącą.

UŻYWANIE FOTELIKA I GONDOLI

Na tym wózku można montować tylko fotelik samochodo- wy Oasys 0+ i gondolę Love, które mają ten sam system montażu do stelaża. W celu zaczepienia i odczepienia gon- doli lub fotelika samochodowego odnieść się do odpo- wiednich instrukcji. Przed zaczepieniem fotelika samocho- dowego lub gondoli, zdjąć siedzisko z wózka.52
