MANUAL DE UTILIZADOR P5 Series 2 BOWERS & WILKINS

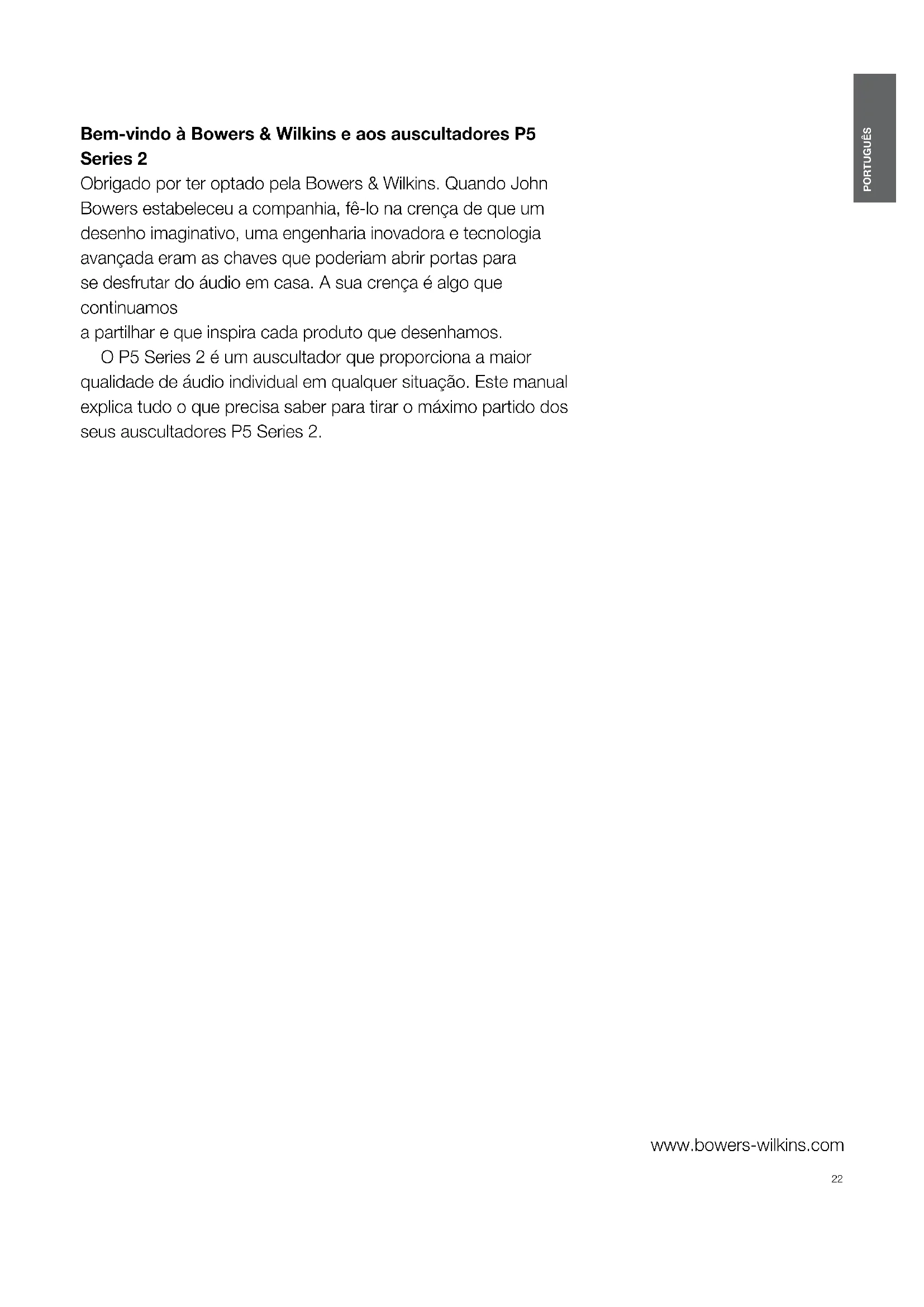

Bem-vindo à Bowers & Wilkins e aos auscultadores P5 Series 2

Obrigado por ter optado pela Bowers & Wilkins. Quando John Bowers estabeleceu a companhia, fê-lo na crença de que um desenho imaginativo, uma engenharia inovadora e tecnologia avançada eram as chaves que poderiam abrir portas para se desfrutar do áudio em casa. A sua crença é algo que continuamos

a partilhar e que inspira cada produto que desenhamos.

O P5 Series 2 é um auscultador que proporciona a maior qualidade de áudio individual em qualquer situação. Este manual explica tudo o que precisa saber para tirar o máximo partido dos seus auscultadores P5 Series 2.

1. Caixa com o conteúdo do P5 Series 2

1. Auscultadores P5 Series 2
2. Cabo universal
3. Bolsa almofadada
4. Folheto de instruções

2. Usar os seus auscultadores P5 Series 2

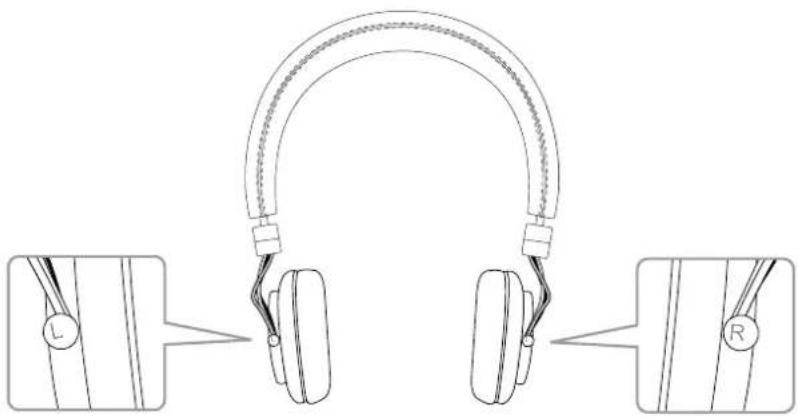

A utilização correcta dos seus auscultadores ajudará a garantir que o desemponho atinge todo o seu potencial. Em primeiro lugar, identifique o lado da orelha direita e esquerda. As legendas de identificação estão gravadas na articulação metálica abaixo da bandolete para a cabeça.

Isto está ilustrado no Diagrama 1.

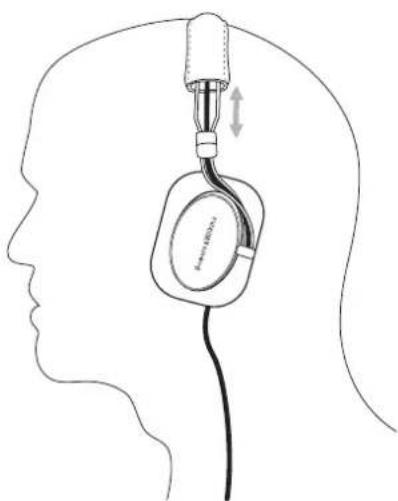

Agora desdobre os auscultadores e deslize-os sobre a sua cabeça com a bandolete para a cabeça ajustada de forma a que cada auscultador assente confortavelmente sobre a orelha.

Isto está ilustrado no Diagrama 2.

É recomendável que dobre e volte a colocar os auscultadores na respectiva bolsa quando não estão a ser usados.

Diagrama 1 Identificar esquerda e direita

Os auscultadores P5 Series 2 podem ser ligados a qualquer dispositivo de áudio com uma saída de auscultadores para ficha de 3,5 mm. O cabo de controlo remoto e microfone fornecido com o P5 Series 2 incorpora um microfone e controlo de áudio compatível com o iPhone ^3 , iPod ^8 e iPad ^3 . O seu uso é descrito na secção seguinte deste manual.

Se utilizar os auscultadores P5 Series 2 com qualquer outro dispositivo que não um dispositivo Apple® a funcionalidade de cabo de controlo remoto e microfone pode variar. Se o desempenho for afectado, pode substitui-lo pelo cabo universal. Desligar o cabo de controlo remoto e microfone e encaixar o cabo universal é descrito abaixo e ilustrado no diagrama 3.

• Desdobre os auscultadores e remova a almofada de orelha esquerda puxando-a cuidadosamente para longe do corpo do auscultador. Remover a almofada esquerda permite ver a ficha e a tomada do cabo de ligação.
• Segure suavemente o cabo por baixo do auscultador e levante-o. A ficha e a tomada de ligação erguem-se.
• Agora segure suavemente a ficha de ligação e puxe-a da tomada.
• Com o cabo de controlo remoto e microfone agora desligado, pegue no cabo universal e identifique a ficha de ligação de 2,5 mm.
• Insira a ficha de ligação (angular) de 2,5 mm na tomada do auscultador esquerdo e pressione o perfil da ficha de ligação sobre a sua guia de canal.
• Recologue a almofada esquerda. Certifique se de que o local das fichas e as tomadas encaixa com precisão.

4. Usar os auscultadores P5 Series 2 com o iPhone, iPad e iPod

Os seus auscultadores P5 Series 2 incorporam um microfone combinado com controlador de áudio, integrado no cabo de controlo remoto e microfone, que lhe permite fazer ou atender chamadas enquanto usa os auscultadores. O controlo também permite reproduzir, parar e saltar músicas. O microfone e controlo são ilustrados no diagrama 4.

O controlo incorpora três interruptores de clique, um no meio e um em cada extremidade, e funciona da seguinte forma:

• Clique no interruptor da ponta assinalado com "+" para aumentar o telefone ou o volume da música.
• Clique no interruptor da ponta assinalado com "-" para diminuir o telefone ou o volume da música.
• Clique no interruptor central uma vez para atender uma chamada.
• Clique no interruptor central uma vez para terminar uma chamada.
• Clique no interruptor central uma vez para reproduzir ou parar uma música.
• Clique no interruptor do meio duas vezes para saltar para a próxima música.
• Clique no interruptor do meio três vezes para recuar para a música anterior.

1 L

Diagrama 4 Os controlos de microfone e de áudio

5. Limpeza dos seus auscultadores P5 Series 2

Limpe os seus auscultadores P5 Series 2 molhando um pano macio em água morna e passando-o com culdado na pele até ficar limpo; não esfregue o pano na pele. Não utilize detergentes, nem produtos para limpeza de artigos em pele; isso pode danificar o produto.

6. Resolução de problemas

Sem áudio ou intermitente

• Certifique-se de que a ficha dos auscultadores está firmemente ligada à tomada de saída de auscultadores do dispositivo (não a uma "saída de linha").
• Certifique-se de que a ligação da ficha dos auscultadores não está obstruída por nenhuma protecção usada no dispositivo.
• Tente usar uma fonte alternativa de áudio.
• Utilize o cabo universal fornecido se o microfone e os controlos do iPod, iPhone ou iPad forem desnecessários.

O cabo de controlo remoto e microfone não funciona correctamente

• Verifique o guia de compatibilidade do iPod, iPhone e iPad.
• Desligue e volte a ligar os auscultadores para se assegurar de que a ligação está correctamente efectuada.
• Teste noutro produto compatível, se disponível.

Baixo volume ou má qualidade do áudio

• Certifique-se de que os auscultadores estão correctamente ligados.
• Desligue qualquer funcionalidade de melhoramento de áudio na fonte.
• Certifique-se de que o nível de volume da fonte de áudio está suficientemente alto.
• Tente usar uma fonte alternativa de áudio.
• Verifique a ligação do cabo no auscultador esquerdo.

O som vem apenas de um auscultador

• Desligue e volte a ligar os auscultadores para se assegurar de que a ligação está correctamente efectuada.
• Tente outra fonte de áudio.
• Verifique a ligação do cabo no auscultador esquerdo.

7. Avisos de segurança

• Contém peças pequenas que podem representar perigo de asfixia. Não recomendado para crianças com idade inferior a 3 anos.
• Este produto contém material magnético.
• Ao desligar os auscultadores nunca puxe o cabo. Puxe sempre pela ficha.
• A exposição prolongada à música a níveis elevados pode causar danos auditivos. É melhor evitar tais níveis ao usar auscultadores, especialmente por períodos prolongados.
• Tenha cuidado ao utilizar os auscultadores enquanto conduz um veículo ou no exercício de qualquer actividade que exija a sua total atenção. Verifique e siga as leis locais relativas ao uso de telemóveis e auriculares/auscultadores. Algumas leis impõem limitações específicas, como o uso de configuração de auscultador único, na utilização desses produtos durante a condução.
• Os sons em que confia como lembretes e avisos podem ter um carácter desconhecido quando utiliza auscultadores. Esteja ciente de como o carácter dessos sons pode variar para que os possa reconhecer quando necessário.
• Não deixe cair, não se sente em cima, nem permita que os auscultadores se molhem.

Especificações técnicas

Modelo P5 Series 2

Descrição Auscultadores intra-auriculares

Características técnicas Diafragma com nylon amortecedor

Bobina CCAW

Almofadas para os ouvidos amovíveis

Cabo amovível

Design dobrável (flutuante)

Espuma amortecedora

Diafragmas 2x ø40 mm (1,6 pol.), gama total

Impedância 22 ohms

Gama de frequência 10 Hz a 20 kHz

Distorção (THD) <0,4% (1 KHz / 10 mW)

Potência de entrada máxima 50 mW

Sensibilidade 108 dB/V a 1 kHz

Altura 192 mm dobrado para fora, 130 mm dobrado para dentro

Largura 190 mm

Profundidade 70 mm

Comprimento do cabo 1,2 m

Peso 195 g

Acessórios fornecidos Cabo universal (mini-tomada estéreo de 3,5 mm de 3 pólos) Bolsa de protecção

Compatibilidade Apple O comando e o microfone são compatíveis com iPhone 3GS e posteriores, iPod Touch 2nd generation e posteriores, todos os modelos de iPad. O comando é compatível com todos os modelos de iPod Classic, iPod Nano 4th generation e posteriores, iPod Shuffle 3rd generation e posteriores.
