MANUALE UTENTE P5 Series 2 BOWERS & WILKINS

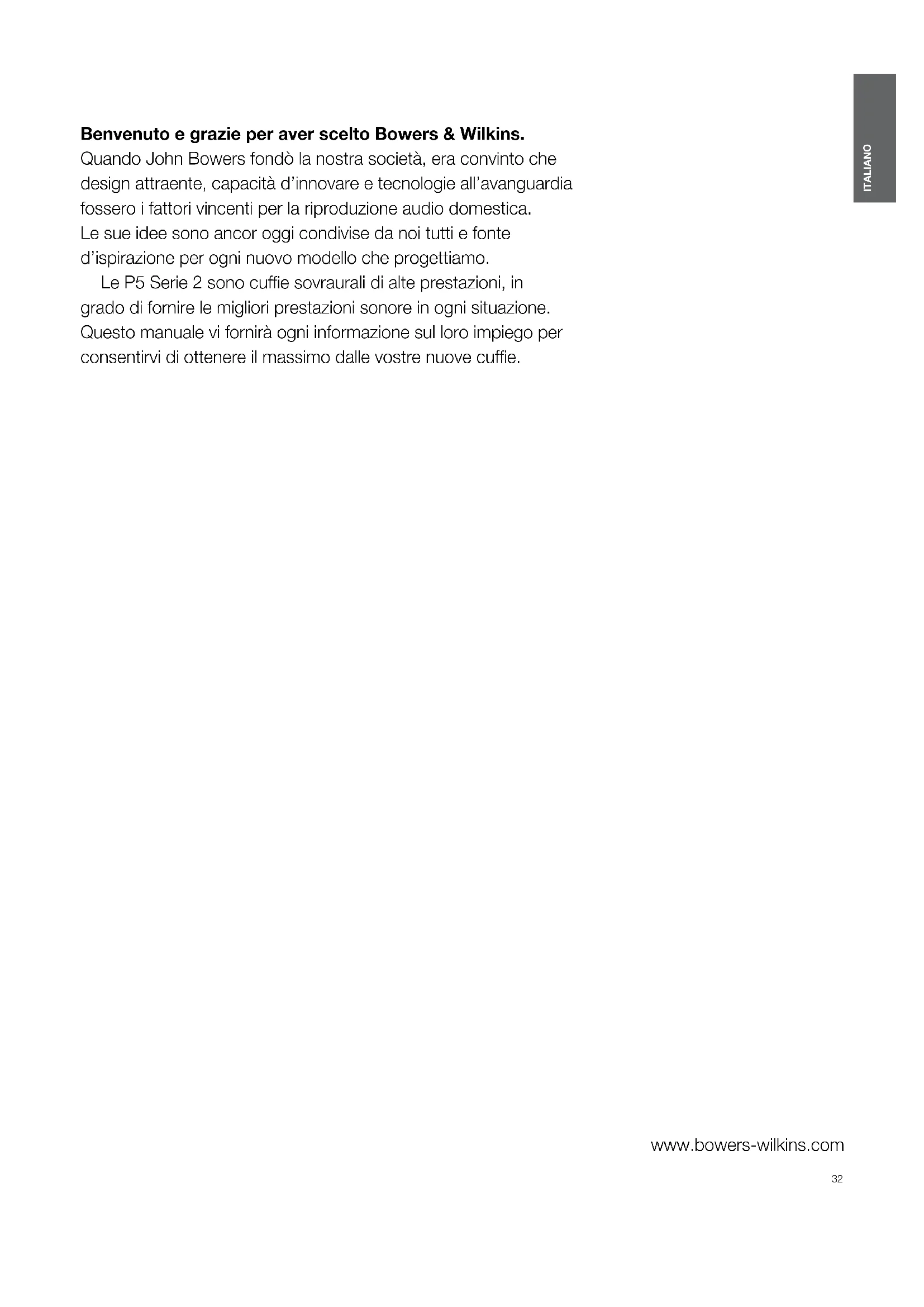

Benvenuto e grazie per aver scelto Bowers & Wilkins.

Quando John Bowers fondò la nostra società, era convinto che design attraente, capacità d'innovare e tecnologie all'avanguardia fossero i fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d'ispirazione per ogni nuovo modello che progettiamo.

Le P5 Serie 2 sono cuffie sovraurali di alte prestazioni, in grado di fornire le migliori prestazioni sonore in ogni situazione. Questo manuale vi fornirà ogni informazione sul loro impiego per consentirvi di ottenere il massimo dalle vostre nuove cuffie.

1. Contenuto della confezione

1. Cuffia P5 Serie 2
2. Cavo universale
3. Custodia imbottita
4. Documentazione

2. Utilizzo della cuffia P5 Serie 2

Il corretto utilizzo della vostra cuffia P5 Serie 2 assicura di ottenore le massimo prestazioni. Per prima cosa identificare i canali sinistro e destro tramite le lettere L (sinistra) ed R (destra) incise sulle cerniere metalliche sotto l'archetto superiore.

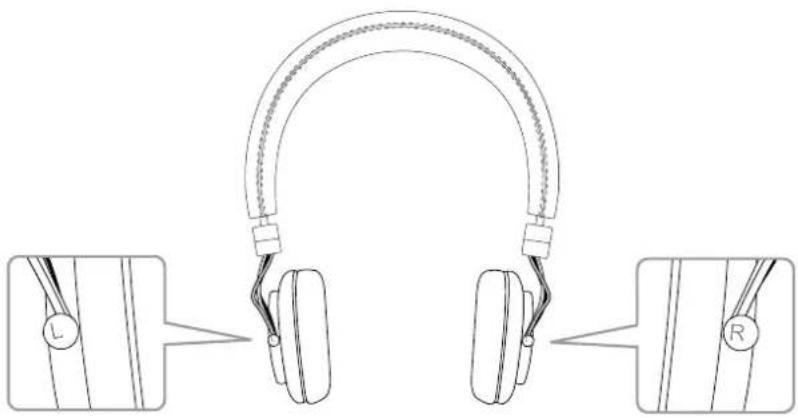

La Figura 1 indica la posizione delle lettere.

Aprire ora la cuffia ed indossarla regolando la posizione degli auricolari fino a farli poggiare in posizione perfettamente centrata sulle vostre orecchie.

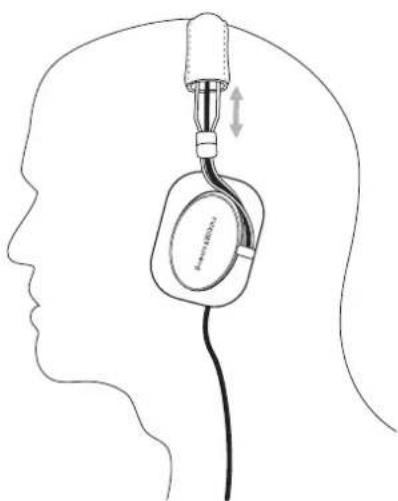

La Figura 2 mostra la regolazione dei auricolari.

Si consiglia di ripiegare e riporre la cuffia P5 Serie 2 nella sua custodia quando non viene utilizzata.

Figura 1 Identificazione dei canali sinistro/destro

Figura 2 Regolazione degli auricolari

3. Collegamento della cuffia P5 Serie 2

La cuffia P5 Serio 2 può essere collegata a qualsiasi dispositivo audio con uscita cuffia in grado di accettare spinotti mini-jack da 3,5 mm. Il cavo installato presenta un microfono ed alcuni comandi compatibili con iPhone ^® , iPod ^® ed iPad ^® il cui uso è descritto nella successiva sezione di questo manuale.

Se la cuffia P5 Serie 2 viene utilizzata con apparecchi diversi dai dispositivi Apple ^® elencati, il funzionamento del microfono e dei comandi può variare. Se dovesse creare dei problemi, il cavo può essere sostituito con quello universale fornito in dotazione. Per la sostituzione del cavo, fare riferimento a quanto descritto in seguito ed osservare i disegni della Figura 3 a fianco.

• Aprire la cuffia e togliere il cuscinetto dell'auricolare sinistro separandolo con delicatezza dal padiglione. Una volta tolta l'imbottitura è possibile notare la presa e lo spinotto di collegamento del cavo.
• Afferrare delicatamente il cavo nella parte bassa del padiglione quindi sollevare la presa e lo spinotto.
• Ora afferrare lo spinotto al termine del cavo e staccarlo dalla presa tirandolo con cautela.
• Una volta rimosso il cavo con microfono e comandi, prendere quello universale ed individuare lo spinotto angolato da 2,5 mm.
• Inserire lo spinotto angolato da 2,5 mm nella presa del padiglione sinistro e riposizionare il cavo nel canale del percorso d'uscita.
• Rimontare il cuscinetto sull'auricolare sinistro assicurandosi che i piccoli perni sporgenti combacino con le corrispondenti sedi nel cuscinetto.

4. Utilizzo della cuffia P5 Serie 2 con iPhone, iPad, e iPod

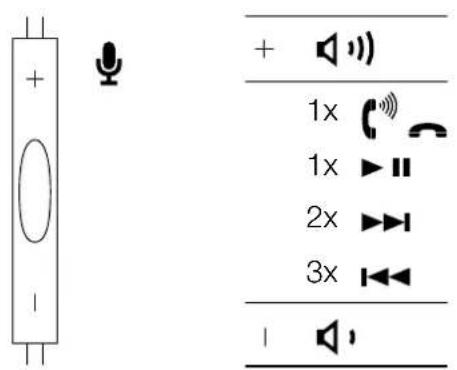

Le cuffie P5 Serie 2 comprendono lungo il cavo microfono e comandi audio che permettono di rispondere alle chiamate telefoniche in arrivo o di effettuarne, come anche avviare la riproduzione di un brano musicale, metterla in pausa, passare alla traccia successiva o precedente. Microfono e comandi sono illustrati in Figura 4.

I tre tasti a pressione disposti in verticale, uno al centro e due alle estremità, operano come segue:

• Premere il tasto con inciso il segno "+" all'estremità superiore per aumentare il volume della conversazione o della musica.
• Premere il tasto con inciso il segno "-" all'estremità inferiore per diminuire il volume della conversazione o della musica.
• Premere il tasto al centro una volta per rispondere ad una chiamata telefonica.
• Premere il tasto al centro un'altra volta per terminare la chiamata telefonica.
• Premere il tasto al centro una volta per riprodurre un brano musicale o mettere in pausa la riproduzione.

1 L

Figura 3 Sostituzione del cavo

Figura 4 Microfono e comandi audio

• Premere il tasto al centro due volte per passare al brano successivo.
• Premere il tasto al centro tre volte per tornare al brano precedente.

5. Pulizia

Pulire la cuffia P5 Serie 2 utilizzando un panno morbido inumidito con acqua tiepida. Tamponare la pelle senza strofinarla. Non utilizzare detergenti o prodotti per la pulizia della pelle in quanto potrebbero danneggiare il prodotto.

6. Risoluzione dei problemi

Nessuno suono o suono intermittente

• Assicurarsi che lo spinotto all'estremità del cavo sia correttamente inserito nella presa cuffia dell'apparecchio di riproduzione (e non in prese denominate "line out").
• Assicurarsi che lo spinotto inserito nella presa cuffia dell'apparecchio di riproduzione non venga ostacolato da un'eventuale custodia protettiva di quest'ultimo.
• Provare con una diversa sorgente audio.
• Sostituire il cavo con quello universale se microfono e comandi audio per iPod, iPhone ed iPad non sono richiesti.

Il microfono ed i comandi lungo il cavo non funzionano correttamente

• Controllare che i dispositivi iPod, iPhone ed iPad utilizzati siano compatibili.
• Disinserire e reinserire lo spinotto nella presa cuffia della sorgente per assicurarsi che il collegamento sia corretto.
• Provare con un altro prodotto compatibile, se disponibile.

Volume basso o qualità sonora scadente

• Assicurarsi che lo spinotto sia correttamente inserito nella presa cuffia dell'apparecchio di riproduzione.
• Escludere ogni forma di equalizzazione del suono sulla sorgente.
• Controllare che il volume di uscita della sorgente non sia azzerato.
• Provare con una diversa sorgente audio.
• Controllare il collegamento del cavo sotto il cuscinetto del padiglione sinistro.

Il suono proviene da un solo canale

• Disinserire e reinserire lo spinotto nella presa cuffia della sorgente per assicurarsi che il collegamento sia corretto.
• Provare con una diversa sorgente audio.
• Controllare il collegamento del cavo sotto il cuscinetto del padiglione sinistro.

7. Informazioni di sicurezza

• Questo prodotto è composto da piccolo parti che, se ingerite, possono provocare soffocamento. Non adatto a bambini di età inferiore a 3 anni.
• Contiene materiale magnetico.
• Quando si scollega la cuffia, non tirare mai il cavo, ma agire sempre afferrando lo spinotto.
• Un prolungato ascolto a volume elevato può provocare danni all'udito. Ascoltando in cuffia è buona norma non eccedere con il livello, specie se si prevede di farlo per un lungo periodo.
• Utilizzare le cuffie con molta cautela guidando un veicolo o durante lo svolgimento di attività che richiedono totale attenzione. Verificare ed attenersi alle Leggi vigenti nel vostro Paese circa l'impiego delle cuffie e dei telefoni portatili. Alcune legislazioni impongono l'uso di cuffie dotate di un solo auricolare quando si è alla guida.
• I suoni che vengono utilizzati come promemoria o segnale di allarme possono essere percepiti in maniera diversa indossando le cuffie. Prestare attenzione pertanto al loro differente carattere in modo tale da essere in grado di riconoscerli quando necessario.
• Non far cadere, comprimere o permettere che la cuffia si bagni.

Caratteristiche tecniche

Modello P5 Serie 2

Descrizione Cuffia sovraurale

Caratteristiche tecniche Membrane in nylon smorzato

Bobine in alluminio rivestito in rame

Cuscinetti auricolari sostituibili

Cavo sostituibile

Padiglioni ripiegabili

Materiale assorbente interno

Trasduttori 2 x 40 mm ø a gamma intera

Impedenza 22 ohm

Gamma di frequenze 10 Hz – 20 kHz

Distorsione (THD) <0,4% (1 kHz/10 mW)

Max. potenza in ingresso 50 mW

Efficienza 108 dB/V a 1 kHz

Ingressi Mini-jack 3,5 mm stereo (CTIA a 4 poli)

Altezza 192 mm estesa, 130 mm ripiegata

Larghezza 190 mm

Profondità 70 mm

Lunghezza cavo 1,2 m

Peso 195 g

Accessori in dotazione Cavo universale con mini-jack 3,5 mm stereo

Custodia protettiva

Compatibilità con dispositivi Apple Comandi e microfono compatibili con iPhone 3GS e successivi, iPod Touch dalla 2 ^a generazione, tutti i modelli iPad. I soli comandi con tutti i modelli iPod Classic, iPod Nano dalla 4 ^a generazione, iPod shuffle dalla 3 ^a generazione.
