MANUAL DE USUARIO P5 Series 2 BOWERS & WILKINS

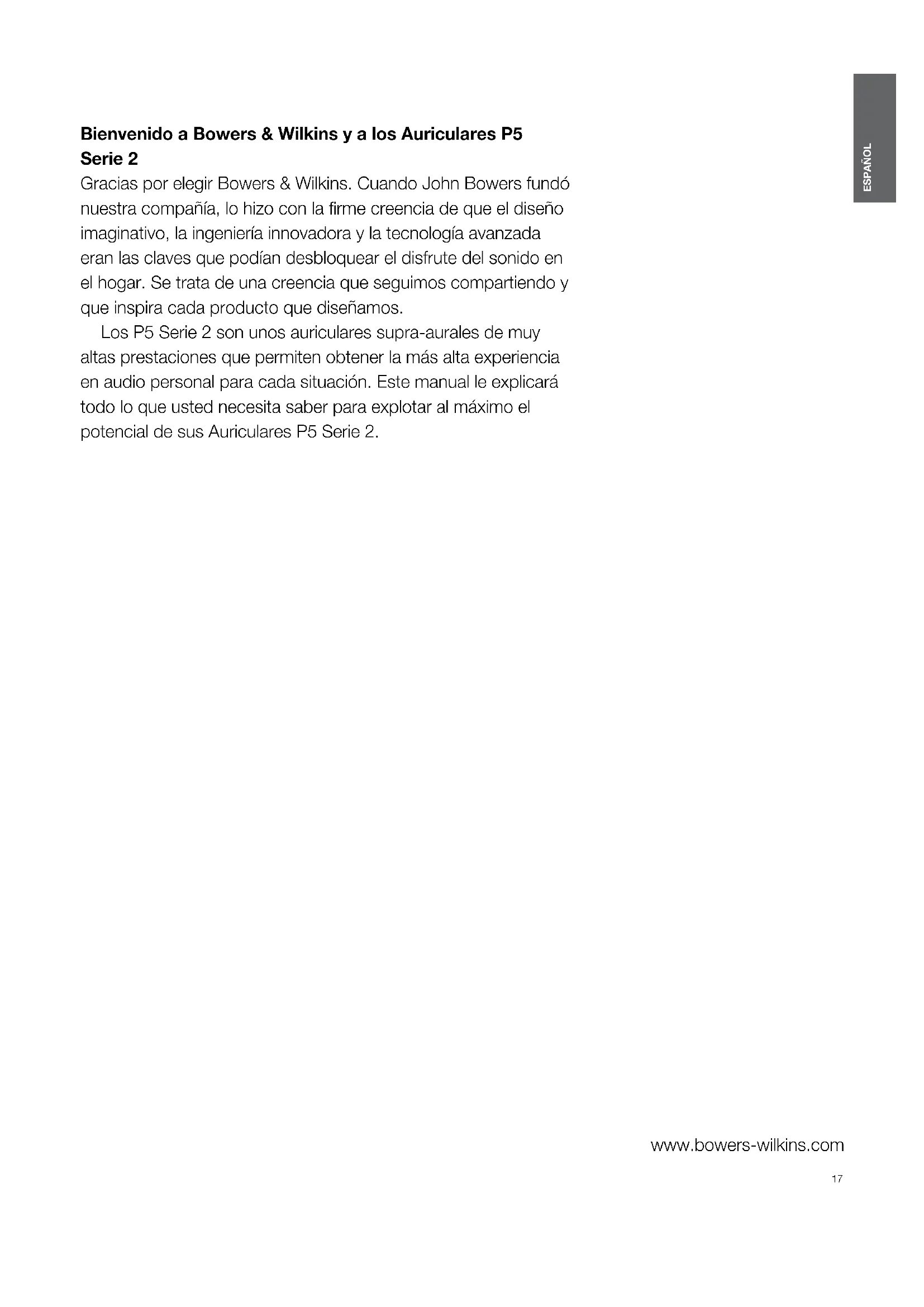

Bienvenido a Bowers & Wilkins y a los Auriculares P5 Serie 2

Gracias por elegir Bowers & Wilkins. Cuando John Bowers fundó nuestra compañía, lo hizo con la firme creencia de que el diseño imaginativo, la ingeniería innovadora y la tecnología avanzada eran las claves que podían desbloquear el disfrute del sonido en el hogar. Se trata de una creencia que seguimos compartiendo y que inspira cada producto que diseñamos.

Los P5 Serie 2 son unos auriculares supra-aurales de muy altas prestaciones que permiten obtener la más alta experiencia en audio personal para cada situación. Este manual le explicará todo lo que usted necesita saber para explotar al máximo el potencial de sus Auriculares P5 Serie 2.

1. La caja de los P5 Serie 2 contiene:

1. Auriculares P5 Serie 2
2. Cable universal
3. Funda acolchada
4. Paquete con literatura

2. Uso de sus auriculares P5 Serie 2

El uso correcto de sus auriculares le ayudará a asegurar que las prestaciones de los mismos alcancen todo su potencial. En primer lugar, identifique el auricular correspondiente a cada oreja (izquierda y derecha). Las leyendas de identificación están grabadas en la bisagra metálica que hay justo debajo de la cinta soporte.

Esto se ilustra en el Dibujo 1.

Ahora despliegue los auriculares y deslícelos sobre su cabeza con la cinta soporte ajustada de tal modo que cada auricular descanse confortablemente sobre la oreja.

Esto se ilustra en el Dibujo 2.

Cuando no vaya a utilizar los auriculares, le recomendamos que los pliegue y los vuelva a colocar en su estuche. La funda proporciona protección frente a posibles daños y ayuda a asegurar que el cable de conexión no se enrede.

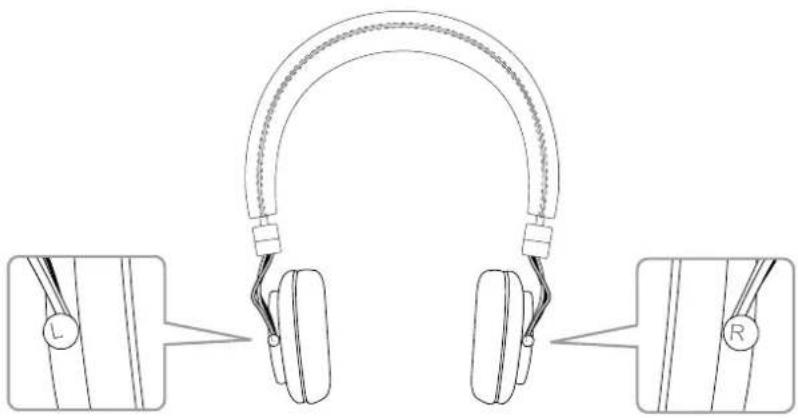

Dibujo 1 Identificación de los lados izquierdo y derecho

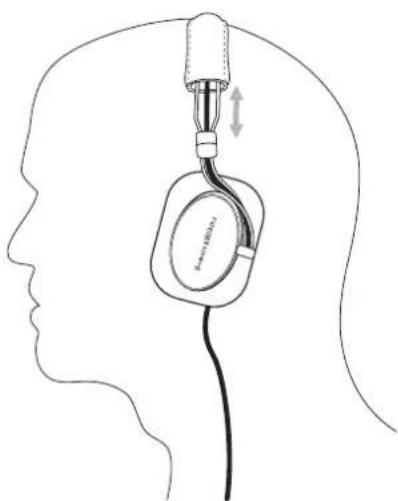

Dibujo 2 Ajuste de cada auricular

3. Conexión de sus auriculares

Sus Auriculares P5 Serie 2 pueden ser conectados a cualquier dispositivo de audio equipado con una salida de auriculares de 3'5 mm. El cable con micrófono integrado en los Auriculares P5 Serie 2 incorpora un micrófono y un control de audio compatible con iPhone ^® , iPod ^® e iPad ^® . Su uso se describe en la siguiente sección del presente manual.

Si utiliza sus Auriculares P5 Serie 2 con un dispositivo que no sea de Apple ^® , es posible que la funcionalidad del cable con micrófono integrado varío. En el caso de que ello suceda, deberá sustituir dicho cable por el de tipo universal que también se suministra de serie. El desmontaje del cable con micrófono integrado y la colocación del cable universal se describen más abajo y se ilustran en el dibujo 4.

• Despliegue los auriculares y retire la almohadilla izquierda estirándola cuidadosamente del cuerpo del casco. Cuando haya retirado la almohadilla izquierda verá la clavija y el terminal de conexión del cable.
• Sujete cuidadosamente el cable justo debajo del casco y estírelo hacia arriba. La clavija y el terminal de conexión se levantarán.
• Ahora sujete firmemente la clavija de conexión y retirela del terminal de conexión.
• Con el cable con micrófono integrado ya desconectado, coja el cable universal e identifique la clavija de conexión de 2'5 mm.
• Inserte la clavija de conexión de 2'5 mm (acodada) en el terminal de conexión del auricular izquierdo y presione el cable para que se fije en su canal de guiado.
• Vuelva a colocar la almohadilla izquierda en su lugar. Asegúrese de que las patillas de fijación de la almohadilla y el terminal de conexión encajen adecuadamente.

4. Uso de sus Auriculares P5 Serie 2 con un iPhone, iPad o iPod

Sus Auriculares P5 Serie 2 incorporan, en el cable con micrófono integrado, un combinado de micrófono y control de audio que le permiten a usted realizar o responder llamadas mientras los lleva puestos. El control también le permite reproducir, interrumpir momentáneamente ("pausa") y saltar entre canciones. El micrófono y el control se ilustran en el Dibujo 4.

El control incorpora tres conmutadores –uno en el centro y uno en cada extremo- y funciona del modo siguiente:

• Para aumentar el nivel de volumen del teléfono o de la canción que esté escuchando, haga clic en el extremo del conmutador designado por "+".
• Para reducir el nivel de volumen del teléfono o de la canción que esté escuchando, haga clic en el extremo del conmutador designado por “-”.
• Para atender una llamada, haga clic una sola vez en el conmutador central.
• Para finalizar una llamada, haga clic una sola vez en el conmutador central.
• Para reproducir o interrumpir momentáneamente

1 L

Dibujo 3 Cambio del cable

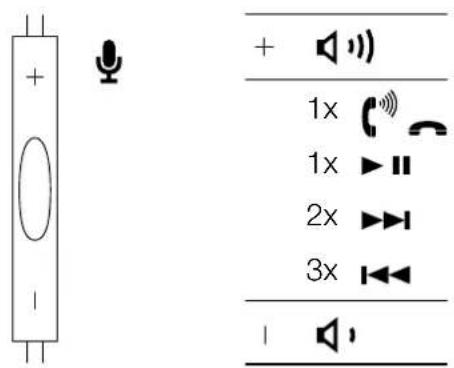

Dibujo 4 El micrófono y los controles de audio

("pausa") una canción, haga clic una sola vez en el conmutador central

• Para saltar a la siguiente canción, haga clic dos veces en el conmutador central.
• Para saltar a la canción anterior, haga clic tres veces en el conmutador central.

5. Limpieza de sus Auriculares P5 Serie 2

Limpio sus Auriculares P5 Serie 2 impregnando una gamuza suave con agua caliente y aplíquela sobre la piel hasta que se limpie; no frote la gamuza sobre la piel. No utilice detergentes para limpieza ni productos para el pulido de pieles ya que podrían causar daños en los P5 Serie 2.

6. Problemas y posibles soluciones

Ausencia de señal de audio o intermitencias en la misma

• Asegúrese de que la clavija de los auriculares esté firmemente conectada a la toma específica para auriculares (no a una toma "line out").
• Asegúrese de que la toma de auriculares no esté obstruida por ningún elemento de protección utilizado en el dispositivo.
• Pruebe con una fuente de audio alternativa.
• En el caso de que no vaya a necesitar el micrófono y las funciones de control para iPod, iPhone o iPad, utilice el cable universal suministrado de serie

El control remoto y el micrófono integrados no funcionan correctamente

• Compruebe la compatibilidad con iPod, iPhone e iPad.
• Desconecte los auriculares y vuelva a conectarlos de nuevo para asegurarse de que la conexión sea segura.
• Pruebe, si tiene la posibilidad de hacerlo, con otro producto compatible.

Nivel de volumen bajo o sonido de baja calidad

• Asegúrese de que los auriculares estén conectados de manera segura.
• Desactive cualquier función de realce de audio presente en la fuente de sonido.
• Asegúrese de que el nivel de volumen de la fuente de audio esté ajustado en una posición alta.
• Pruebe con una fuente de audio alternativa.
• Compruebe la conexión del cable en el interior del auricular izquierdo.

El sonido procede de uno solo de los auriculares

• Desconecte los auriculares y vuelva a conectarlos de nuevo para asegurarse de que la conexión sea segura.
• Pruebe con otra fuente de audio.
• Compruebe la conexión del cable en el interior del auricular izquierdo.

7. Advertencias relacionadas con la seguridad

• Contiene componentes de pequeño tamaño susceptibles de provocar riesgo de asfixia. Producto no adecuado para niños de menos de 3 años.
• Este producto contiene material magnético.
• Cuando desconecte los auriculares, no tire nunca del cable. Sujete siempre y tire del conector.
• La exposición a largo plazo a niveles de presión sonora elevados puede causar daños en el sistema auditivo. Cuando utilice auriculares, lo más recomendable es evitar los niveles de volumen elevados, en especial durante sesiones de escucha de larga duración.
• Sea precavido cuando utilice sus auriculares durante la conducción de vehículos o la realización de cualquier actividad que requiera su plena atención. Compruebe y respete las leyes locales relacionadas con el uso de teléfonos móviles y auriculares. Algunas jurisdicciones imponen limitaciones específicas, como por ejemplo el empleo de un único auricular, al uso de tales productos durante la conducción.
• Es posible que algunos sonidos que usted tenga referenciados como recordatorio o advertencia de algo le suenen poco familiares cuando utilice auriculares. En consecuencia, preste atención a la manera en que dichos sonidos puedan variar en su carácter para que pueda reconocerlos cuando sea necesario.
• No deje caer/coloque los auriculares en lugares húmedos ni permita bajo ningún concepto que adquieran humedad.

Características Técnicas

Modelo P5 Serie 2

Descripción Auriculares supra-aurales

Detalles tecnológicos relevantes Diafragma laminado con amortiguamiento de Mylar

Bobina móvil de CCAW

Almohadillas intercambiables

Cable desmontable

Diseño plegable (plano)

Espuma fonoabsorbente

Transductores utilizados 2 de gama completa de 40 mm de diámetro

Impedancia 22 ohmios

Rango de frecuencias 10 Hz a 20 kHz

Distorsión armónica total (THD) <0'4% (1 kHz/10 mW)

Potencia de entrada máxima 50 mW

Sensibilidad 108 dB/V a 1 kHz

Entradas Mini-toma estereofónica de 3'5 mm (CTIA de 4 polos)

Altura 192 mm desplegados y 130 mm plegados

Anchura 190 mm

Profundidad 70 mm

Longitud del cable 1'2 m

Peso neto 195 g

Accesorios suministrados Cable universal (mini-toma estereofónica de 3'5 mm y 3 polos) Funda protectora

Compatibilidad Apple El control remoto y el micrófono son compatibles con el iPhone 3GS y posteriores, los iPod touch de 2ª generación y posteriores y todos los modelos de iPad. El control remoto es compatible con todos los modelos de iPod classic, los iPod nano de 4ª generación y posteriores y los iPod shuffle de 3ª generación y posteriores.

Agradecimientos

Apple, iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle e iPod touch son marcas comerciales de Apple, Inc., registradas en EE.UU, y otros países.
