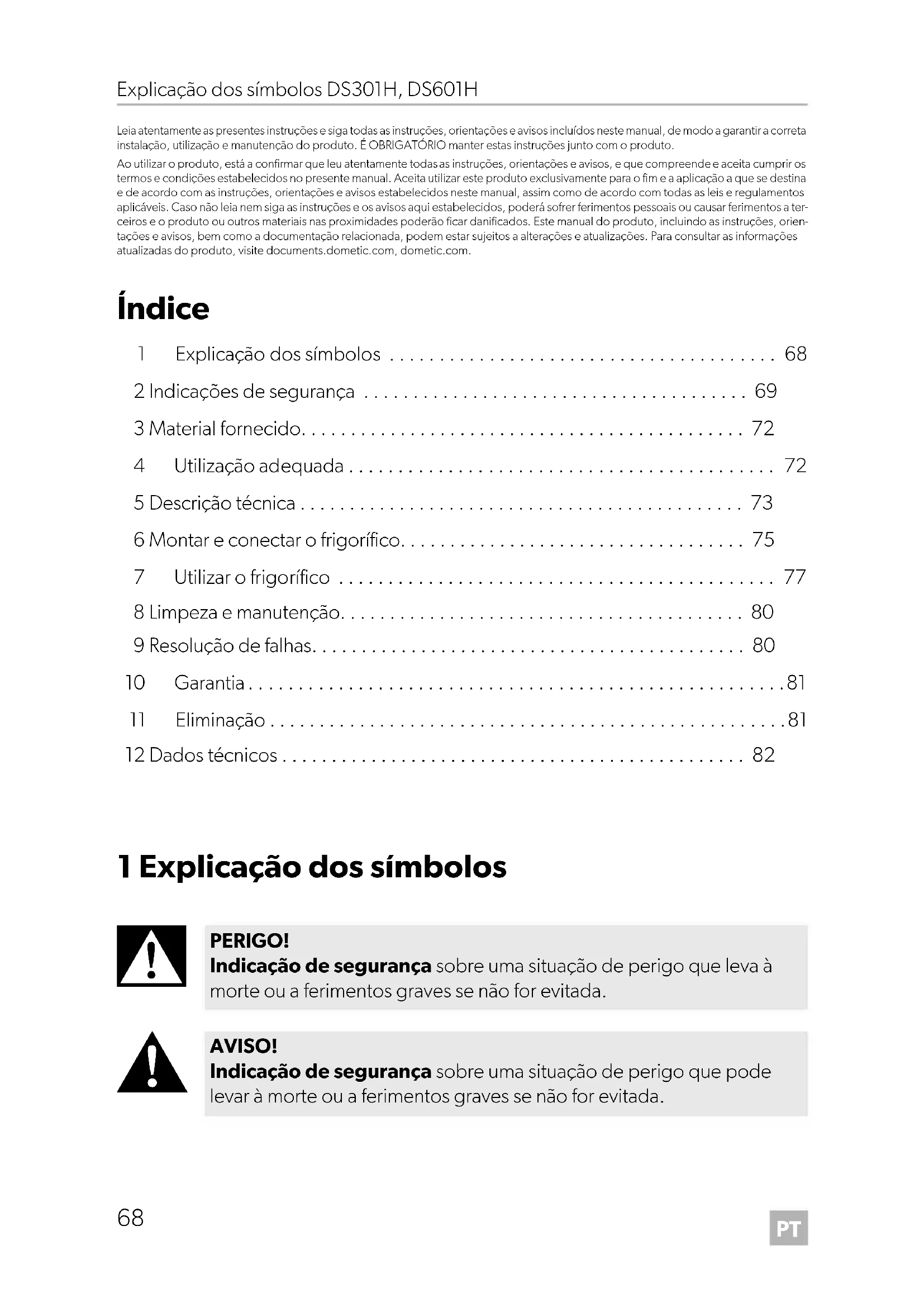

MANUAL DE UTILIZADOR DS301H DOMETIC

• Leia atentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste manual, de modo a garantir a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter estas instruções junto com o produto. Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso não leia nem siga as instruções e os avisos aqui estabelecidos, poderá sofrer ferimentos pessoais ou causar ferimentos a ter- ceiros e o produto ou outros materiais nas proximidades poderão ficar danificados. Este manual do produto, incluindo as instruções, orien- tações e avisos, bem como a documentação relacionada, podem estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite documents.dometic.com, dometic.com. Índice 1 Explicação dos símbolos p. 68
• 2 Indicações de segurança p. 69
• 3 Material fornecido p. 72
• 4 Utilização adequada p. 72
• 5 Descrição técnica p. 73
• 6 Montar e conectar o frigorífico p. 75
• 7 Utilizar o frigorífico p. 77
• 8 Limpeza e manutenção p. 80
• 9 Resolução de falhas p. 80
• 10 Garantia p. 81
• 11 Eliminação p. 81
• 12 Dados técnicos 1 Explicação dos símbolos p. 82

PERIGO! Indicação de segurança sobre uma situação de perigo que leva à morte ou a ferimentos graves se não for evitada. AVISO! Indicação de segurança sobre uma situação de perigo que pode levar à morte ou a ferimentos graves se não for evitada. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 68 Montag, 22. Februar 2021 6:18 18PT DS301H, DS601H Indicações de segurança

2 Indicações de segurança

2.1 Princípios básicos de segurança

AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves. Risco de eletrocussão

• Certifique-se de que o frigorífico foi instalado de acordo com as instru- ções de montagem Dometic por um técnico qualificado.

• Não coloque o frigorífico em funcionamento se este apresentar danos visíveis.

• Se o cabo de alimentação do frigorífico estiver danificado, terá de ser substituído pelo fabricante, pelo agente de assistência técnica ou por uma pessoa com qualificações equivalentes, a fim de evitar perigos.

• As reparações neste frigorífico só podem ser realizadas por técnicos especializados. Reparações inadequadas podem originar perigos graves. Perigo de incêndio

• O agente de refrigeração no circuito de refrigeração é altamente infla- mável. Em caso de danos no circuito de refrigeração: – Desligue o frigorífico. – Evite chamas abertas e faíscas. – Ventile bem o espaço. PRECAUÇÃO! Indicação de segurança sobre uma situação de perigo que pode levar a ferimentos ligeiros ou moderados se não for evitada. NOTA! Indicação sobre uma situação que leva a danos materiais se não for evitada. OBSERVAÇÃO Informações complementares sobre a operação do produto. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 69 Montag, 22. Februar 2021 6:18 18PT Indicações de segurança DS301H, DS601H

• Não guarde no frigorífico substâncias com risco de explosão, como, por exemplo, latas de spray com gás inflamável. Risco para a saúde

• Nunca abra o agregado de absorção. Este encontra-se sob elevada pressão e pode originar ferimentos durante a abertura.

• Este frigorífico pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento se forem supervisionadas ou rece- berem instruções sobre a utilização do frigorífico de forma segura e compreenderem os perigos implicados.

• As crianças não podem brincar com o frigorífico.

• A limpeza e a manutenção não podem ser efetuadas por crianças sem supervisão.

• Crianças com idades entre os 3 e os 8 anos podem encher e esvaziar o frigorífico.

PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados. Risco de esmagamento

• Não mexa no encosto da tampa com os dedos.

• Verifique se a indicação de tensão na chapa de características corres- ponde à da fonte de alimentação existente.

• O frigorífico não se destina ao armazenamento de substâncias corro- sivas ou que contenham solventes.

• O isolamento do aparelho de refrigeração contém ciclopentano infla- mável e requer medidas de eliminação especiais. No fim da respetiva vida útil, encaminhe o aparelho de refrigeração para um centro de reciclagem adequado.

• Mantenha a abertura de escoamento sempre limpa.

• Não abra, em caso algum, o circuito de refrigeração.

2.2 Segurança durante a utilização do aparelho de refri-

PERIGO! O incumprimento destes avisos resultará em morte ou ferimentos graves. Risco de eletrocussão

• Nunca toque em cabos não blindados com as mãos desprotegidas.

PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados. Risco de eletrocussão

• Antes de colocar o frigorífico em funcionamento, certifique-se de que a conexão e a ficha estão secas. Risco para a saúde

• Os medicamentos e vacinas só podem ser guardados nas embala- gens originais ou em recipientes adequados.

• Verifique se o intervalo de temperatura exigido para o medicamento ou a vacina coincide com o intervalo de temperatura deste aparelho.

• Abrir a porta durante longos períodos pode provocar um aumento significativo da temperatura nos compartimentos do frigorífico.

• Limpe regularmente as superfícies que entram em contacto com géneros alimentícios e os sistemas de drenagem acessíveis.

• Não utilize aparelhos elétricos dentro do frigorífico, exceto se estes aparelhos elétricos tiverem sido recomendados para isso pelo fabri- cante.

• Não coloque o aparelho nas proximidades de chamas abertas ou outras fontes de calor (aquecedores, radiação solar direta, fogões a gás, etc.).

• Certifique-se de que as aberturas de ventilação não estão tapadas.

• Nunca mergulhe o frigorífico em água.

3 Material fornecido 4Utilização adequada O frigorífico de medicamentos (também designado “frigorífico”) está concebido para manter medicamentos sensíveis ao calor a uma temperatura entre +2 °C e +8 °C em edifícios fechados, tais como:

• Hospitais e centros de saúde

• Lares de idosos e casas de saúde O frigorífico não é adequado para ser montado em caravanas ou autocaravanas. Este frigorífico não está concebido para ser utilizado como aparelho encastrado. O frigorífico destina-se exclusivamente à refrigeração e ao armazenamento de medi- camentos e vacinas em recipientes fechados.

• Não é adequado para armazenar qualquer tipo de fluido corporal, como, por exemplo, sangue ou plasma, nem quaisquer partes do corpo, como, por exem- plo, órgãos humanos.

• Não é adequado para refrigerar e armazenar bebidas e comida, para armazenar alimentos frescos nem para congelar alimentos. Este frigorífico destina-se exclusivamente à aplicação e aos fins pretendidos com base nestas instruções. Este manual fornece informações necessárias para proceder a uma instalação e/ou a uma operação adequadas do frigorífico. Uma instalação e/ou uma operação ou manutenção incorretas causarão um desempenho insatisfatório e uma possível ava- ria. O fabricante não aceita qualquer responsabilidade por danos ou prejuízos no pro- duto resultantes de:

• Montagem ou ligação incorreta, incluindo sobretensões Quantidade Descrição 1 Frigorífico 1Pega 1 Pilha (CR1632) 1 Manual de montagem e utilização resumido DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 72 Montag, 22. Februar 2021 6:18 18PT DS301H, DS601H Descrição técnica

• Manutenção incorreta ou utilização de peças sobressalentes não originais forne- cidas pelo fabricante

• Alterações ao produto sem autorização expressa do fabricante

• Utilização para outras finalidades que não as descritas no presente manual A Dometic reserva-se o direito de alterar o design e as especificações do produto. 5 Descrição técnica

5.1 Descrição do funcionamento

O aparelho é um frigorífico com refrigeração de absorção. O agente de refrigeração utilizado neste aparelho é o amoníaco. Todos os materiais utilizados no frigorífico são seguros para a utilização com medi- camentos e produtos medicinais. O circuito de refrigeração não necessita de manutenção. O frigorífico destina-se à instalação livre. A cobertura da unidade de refrigeração protege os componentes quentes das unidades de refrigeração. A base com pés e aberturas de ventilação garante ventilação suficiente. O sistema eletrónico verifica o funcionamento do frigorífico. Caso detete um pro- blema, o sistema eletrónico desliga o frigorífico e a iluminação interior pisca conti- nuamente. Dois sensores de porta verificam se a porta está aberta. Se a porta ficar aberta mais de 20 segundos, o frigorífico emite um sinal sonoro de aviso. Após mais 40 segun- dos, é emitido mais um sinal sonoro de aviso. O termómetro digital separado exibe e guarda as temperaturas interiores mínima e máxima desde a última reinicialização, para que o utilizador possa controlar se os medicamentos foram armazenados às temperaturas adequadas.

5.3 Ventilação interna

O frigorífico está equipado com ventilação interna. O ventilador funciona com a porta fechada.

Para evitar que o ar quente exterior seja indevidamente aspirado, o ventilador des- liga-se automaticamente quando a porta é aberta. Se o ventilador parar acidentalmente, o frigorífico emite um sinal sonoro de aviso (sinal contínuo). 3 Cobertura da unidade de refrigeração 4 Evaporador 5 Porta 6 Fechadura da porta (opcional) 7 Sensor de ar 8 Base com pés 9 Gaveta 10 Sensor do evaporador 11 Sensor da porta N.º Explicação 1 Temperatura interior atual (em °C) 2 Temperatura interior mínima (em °C) 3 Temperatura interior máxima (em °C) 4 Botão “Reset” NOTA! O fluxo de ar para o ventilador nunca deve ser interrompido blo- queando ou cobrindo as aberturas de ventilação. N.º na fig. 1, página 3, fig. 2, página 4 Explicação DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 74 Montag, 22. Februar 2021 6:18 18PT DS301H, DS601H Montar e conectar o frigorífico

1. Verifique se a embalagem está intacta.

2. Retire a embalagem de papelão.

6.2 Instruções para instalar o frigorífico

Na montagem, preste atenção às seguintes indicações:

• Tenha em atenção as seguintes dimensões de montagem: –DS301H: fig.e, página 8 –DS601H: fig.f, página 8

• Mantenha as aberturas (aberturas de ventilação, etc.) da caixa ou da estrutura de instalação livres de objetos.

6.3 Montar o frigorífico

Durante a montagem do frigorífico, preste atenção às seguintes indicações:

• Certifique-se de que a cobertura de proteção dos componentes quentes da uni- dade de refrigeração está devidamente colocada.

• Certifique-se de que a base com pés está na posição certa para assegurar uma circulação de ar adequada. ➤ Coloque o frigorífico sobre uma superfície plana. Utilize um nível de bolha de ar para verificar a posição. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 75 Montag, 22. Februar 2021 6:18 18PT Montar e conectar o frigorífico DS301H, DS601H

6.4 Efetuar a ligação elétrica do frigorífico

1. Conecte o termómetro digital (consultar manual de instruções próprio).

2. Conecte a ficha do cabo de conexão à rede de corrente alternada.

✔ O monitor acende-se. Nos primeiros dois segundos, o monitor não exibirá os valores de temperatura, mas sim “--.-”. Em seguida é exibida a temperatura lida pelo sensor.

6.5 Montar e remover o puxador da porta

6.6 Alterar o encosto da tampa da porta

O sentido de abertura da porta pode ser alterado de modo a que a porta abra para a esquerda em vez de abrir para a direita. ➤ Proceda conforme ilustrado para mudar a dobradiça da porta (fig. 6, página 5 a fig. 0, página 6). NOTA!

• Conecte o frigorífico a um circuito separado para evitar avarias pro- vocadas por problemas com outros equipamentos elétricos. Nunca conecte o frigorífico a uma tomada única utilizando uma tomada múltipla junto com outros equipamentos elétricos.

• Apenas UK: O frigorífico é fornecido com uma ficha equipada com um fusível 3 A. Neste caso, o fusível tem de ser substituído e é neces- sário utilizar um fusível 3 A aprovado pela ASTA (BS 1362). AVISO! Risco de eletrocussão Antes de executar qualquer trabalho no frigorífico, desligue a ficha da tomada. NOTA! Perigo de danos! O frigorífico só deve ficar deitado de lado brevemente. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 76 Montag, 22. Februar 2021 6:18 18PT DS301H, DS601H Utilizar o frigorífico

6.7 Substituição do painel da porta

O painel da porta possui as seguintes dimensões: ➤ Se necessário, desmonte o puxador da porta (capítulo “Montar e remover o puxador da porta” na página 76). ➤ Se necessário, remova o anel de retenção da fechadura da porta. ➤ Proceda conforme ilustrado para remover a placa decorativa (fig. a, página 7). ➤ Proceda conforme ilustrado para montar a placa decorativa (fig. b, página 7). 7 Utilizar o frigorífico

7.1 Antes da primeira utilização

Antes da primeira utilização, limpe o interior e o exterior do frigorífico com um pano húmido, por razões de higiene (ver também capítulo “Limpeza e manutenção” na página 80).

• Abra o frigorífico para medicamentos apenas as vezes que forem necessárias e apenas durante o tempo estritamente necessário.

• Para um consumo de energia otimizado, posicione as prateleiras e as gavetas na posição original de entrega.

• Verifique regularmente se a vedação da porta ainda está corretamente encaixada.

• Após o primeiro arranque do frigorífico ou após o aparelho ficar desligado durante um período de tempo prolongado, o monitor do termómetro digital (fig. 3, página 4) exibe a temperatura ambiente atual.

• Assim que a temperatura interior alcança o intervalo de temperatura operacional (2 °C a 8 °C), o dispositivo mostra a temperatura atual.

1. Reinicie o termómetro para evitar a exibição de um valor de temperatura máxima

2. Prima o botão RESET durante 5 segundos.

O termómetro guarda os valores da temperatura interior mínima e máxima medidos desde a última reinicialização. Para repor estes valores: ➤ Prima o botão RESET durante 5 segundos. PRECAUÇÃO! Não guarde medicamentos nem produtos medicinais antes de o apare- lho atingir o intervalo de temperatura operacional. PRECAUÇÃO! Deixe sempre algum espaço livre entre os produtos refrigerados arma- zenados no frigorífico, para garantir uma refrigeração eficiente e uni- forme. Se as gavetas estiverem demasiado cheias, poderão registar-se temperaturas inadequadas. NOTA! Risco de danos Armazene objetos pesados exclusivamente na gaveta inferior do frigorí- fico. OBSERVAÇÃO Os valores de temperatura são exibidos em °C. Não é possível alterar esta definição. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 78 Montag, 22. Februar 2021 6:18 18PT DS301H, DS601H Utilizar o frigorífico

O frigorífico está equipado com uma função de regulação da temperatura automá- tica. Não é possível definir a temperatura.

7.7 Descongelar o frigorífico

O frigorífico está protegido contra a formação de gelo. É recomendável verificar se se formou gelo no interior do frigorífico a cada três a quatro semanas. Se detetar formação de gelo no interior do aparelho, proceda da seguinte forma:

1. Desligue o frigorífico da rede elétrica.

2. Retire as gavetas (ver capítulo “Retirar as gavetas” na página 79).

3. Deixe a porta aberta.

4. Após descongelar, limpe o interior do aparelho com um pano limpo e húmido.

5. Monte as gavetas.

7.8 Desligar o frigorífico e colocá-lo fora de serviço

Proceda do seguinte modo se pretender manter o frigorífico fora de serviço durante um longo período de tempo:

1. Desligue o frigorífico da rede elétrica.

2. Limpe o frigorífico (ver capítulo “Limpeza e manutenção” na página 80).

3. Deixe a porta ligeiramente aberta.

Evita-se, assim, a formação de cheiros.

8 Limpeza e manutenção

➤ Limpe o frigorífico com regularidade e logo que esteja sujo com um pano húmido. ➤ Tenha atenção para que não pingue nenhuma água nas vedações. Isto pode danificar o sistema eletrónico. ➤ Após a lavagem, seque o frigorífico com um pano. ➤ Verifique regularmente o escoamento da água de descongelação. Se necessário, limpe o escoamento da água. Se estiver entupido, a água de des- congelação fica acumulada no fundo do frigorífico. ➤ Limpe regularmente as vedações da porta. ➤ Limpe regularmente a grelha na parte posterior do frigorífico com um aspirador. 9 Resolução de falhas AVISO! Perigo de morte devido a choque elétrico Antes de cada limpeza e conservação, desligue o frigorífico da rede. NOTA! Perigo de danos

• Não utilize produtos de limpeza abrasivos ou objetos duros para a limpeza, uma vez que podem danificar o frigorífico.

• Nunca utilize ferramentas duras ou pontiagudas para retirar as cama- das de gelo ou para libertar objetos congelados.

• Não utilize quaisquer ferramentas de apoio mecânicas ou outras, para acelerar o processo de descongelamento. Falha Possível causa ResoluçãoEscoa água no espaço interior do frigorífico.O canal de escoamento de conden-sado está entupido.Limpe o escoamento.Escoa água para o chão. Encontra-se demasiada água no reservatório de água.Limpe o reservatório de água. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 80 Montag, 22. Februar 2021 6:18 18PT DS301H, DS601H Garantia

10 Garantia Aplica-se o prazo de garantia legal. Se o produto apresentar defeitos, contacte o seu revendedor ou a filial do fabricante no seu país ( ver dometic.com/dealer). Para fins de reparação ou de garantia, terá de enviar também os seguintes documentos:

• Uma cópia da fatura com a data de aquisição

• Um motivo de reclamação ou uma descrição da falha 11 Eliminação ➤ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.

NOTA! O frigorífico contém um isolante gasoso no seu interior (ver placa de características). Informe-se junto das entidades locais responsáveis ou junto da sua empresa de eliminação local acerca da forma correta de eli- minação ou certifique-se de que o frigorífico e todas as substâncias são entregues num posto de recolha autorizado. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 81 Montag, 22. Februar 2021 6:18 18PT Dados técnicos DS301H, DS601H

12 Dados técnicos A atual declaração de conformidade UE do seu aparelho pode ser obtida na respetiva página do produto, em dometic.com, ou solicitada diretamente ao fabricante (ver dometic.com/dealer). DS301H DS601H Tensão de alimentação: 220 – 240 V Potência nominal de entrada: 65 W 85 W Volume total: 28 l 53 l Consumo de energia: 0,86 kWh/24 h 1,05 kWh/24 h Potência de refrigeração: +2 °C a +8 °C Classe de climatização: SN Temperatura ambiente com a utilização prevista: +10 °C a +32 °C Emissão de ruído: 0 dB(A) Propulsor: Ciclopentano Agente de refrigeração: Amoníaco Dimensões AxLxP: fig.e, página 8 fig. f, página 8 Peso: 15kg 20kg Inspeção/certificação: DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 82 Montag, 22. Februar 2021 6:18 18IT DS301H, DS601H Spiegazione dei simboli
