BRUKSANVISNING DS301H DOMETIC

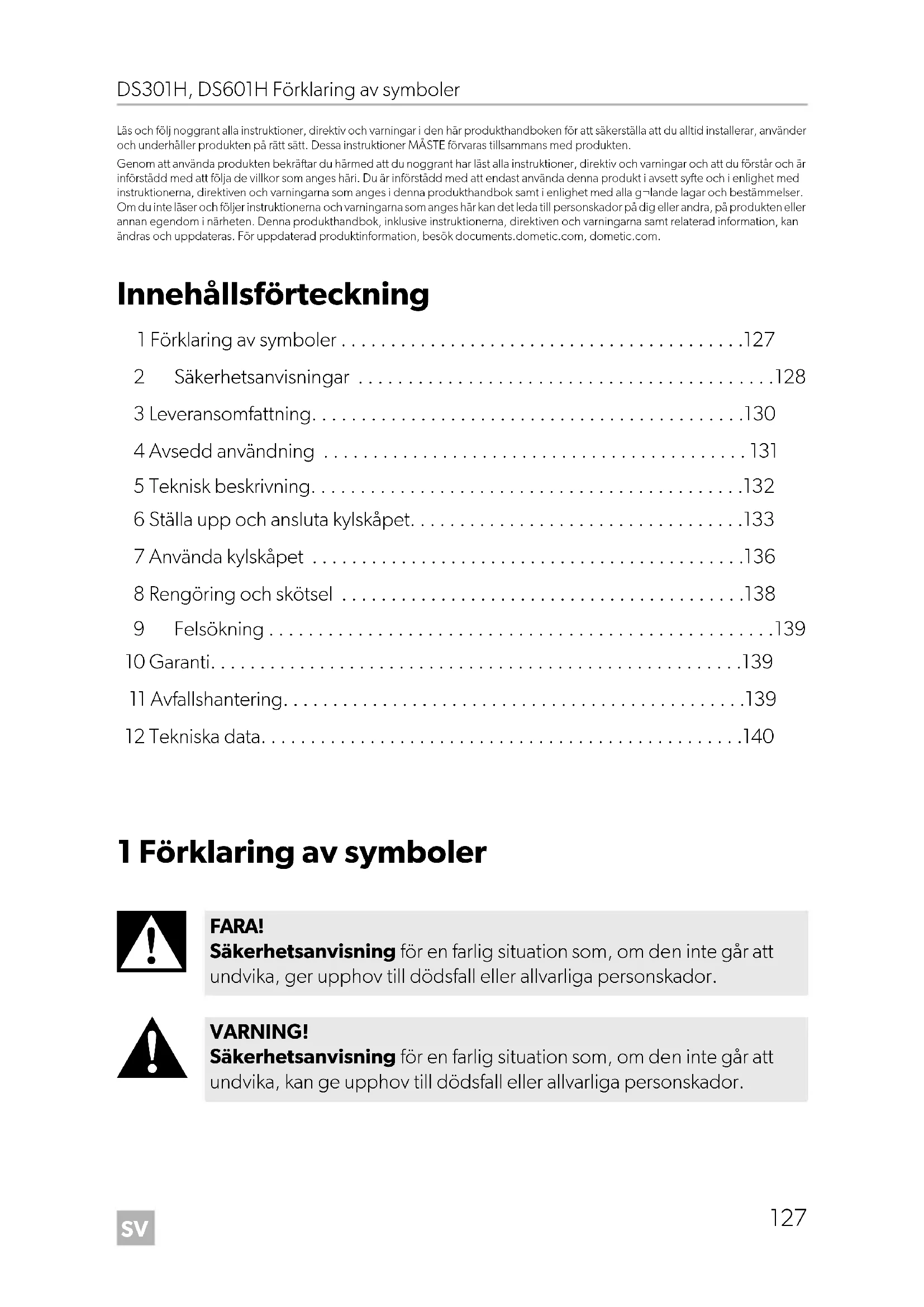

• Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten. Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du är införstådd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla g¬lande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. För uppdaterad produktinformation, besök documents.dometic.com, dometic.com. Innehållsförteckning 1 Förklaring av symboler p. 127
• 2 Säkerhetsanvisningar p. 128
• 3 Leveransomfattning p. 130
• 4 Avsedd användning p. 131
• 5 Teknisk beskrivning p. 132
• 6 Ställa upp och ansluta kylskåpet p. 133
• 7 Använda kylskåpet p. 136
• 8 Rengöring och skötsel p. 138
• 9 Felsökning p. 139
• 10 Garanti p. 139
• 11 Avfallshantering p. 139
• 12 Tekniska data 1 Förklaring av symboler p. 140

FARA! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, ger upphov till dödsfall eller allvarliga personskador. VARNING! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till dödsfall eller allvarliga personskador. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 127 Montag, 22. Februar 2021 6:18 18SV Säkerhetsanvisningar DS301H, DS601H

2.1 Allmänna säkerhetsanvisningar

VARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada. Risk för dödsfall på grund av elektricitet

• Säkerställ att kylskåpet har installerats av en behörig tekniker enligt Dometics installationsmanual.

• Om kylskåpet uppvisar synliga skador får det inte användas.

• Om kylskåpets anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, servicerepresentanten eller någon annan per- son med motsvarande behörighet.

• Reparationer på kylskåpet får endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan medföra allvarliga risker. Brandrisk

• Kylmedlet i kylkretsloppet är lättantändligt. Vid skador på kylkretsen: – Stäng av kylskåpet. – Undvik öppen eld och gnistbildning. – Ventilera rummet noga. Explosionsrisk

• Förvara inga ämnen som kan explodera i kylskåpet, som t.ex. spray- burkar med brännbar drivgas. AKTA! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till en lindrig eller måttlig personskada. OBSERVERA! Anvisning för en situation som, om den inte går att undvika, kan ge upphov till materiella skador. ANVISNING Kompletterande information om användning av produkten. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 128 Montag, 22. Februar 2021 6:18 18SV DS301H, DS601H Säkerhetsanvisningar

• Öppna aldrig absorptionsaggregatet. Det står under högt tryck och kan ge upphov till skador om det öppnas.

• Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunska- per får använda den här kylen förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder kylen på ett säkert sätt och känner till vilka risker som är förknippade med användningen.

• Barn får inte leka med kylen.

• Utan uppsikt får barn inte utföra rengörings- eller underhållsarbeten.

• Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kylen.

AKTA! Om man underlåter att följa de här försiktighetsåtgär- derna kan följden bli lindrig eller måttlig personskada. Krossrisk

• Håll fingrarna borta från gångjärnen.

OBSERVERA! Risk för skada

• Jämför spänningsuppgifterna på typskylten med elförsörjningen på plats.

• Kylskåpet är inte ämnat för lagring av frätande ämnen och ämnen som innehåller lösningsmedel.

• Kylapparatens isolering innehåller brännbart cyklopentan och det krävs särskilda rutiner för avfallshanteringen. När kylapparaten har uppnått slutet av livscykeln ska den lämnas till lämplig återvinningscen- tral.

• Se till att utloppsöppningen alltid är ren.

• Öppna aldrig kylkretsloppet.

• Bär endast kylen i upprätt position.

2.2 Säkerhet vid användning av kylprodukten

FARA! Om man underlåter att följa de här varningarna blir följ- den dödsfall eller allvarlig personskada. Risk för dödsfall på grund av elektricitet

AKTA! Om man underlåter att följa de här försiktighetsåtgär- derna kan följden bli lindrig eller måttlig personskada. Risk för dödsfall på grund av elektricitet

• Kontrollera, innan kylen tas i drift, att elkabeln och stickkontakten är torra. Hälsorisk

• Medicin och vaccin får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

• Kontrollera att läkemedlets eller vaccinets nödvändiga temperaturin- tervall är lämplig för produktens temperaturintervall.

• Om dörren hålls öppen under lång tid finns det risk att man får en bety- dande ökning av temperaturen i kylskåpsfacken.

• Rengör med jämna mellanrum ytor som kan komma i kontakt med livs- medel och åtkomliga avloppssystem.

• Om kylen står tom under lång tid: – Stäng av kylskåpet. – Avfrosta kylskåpet. – Rengör och torka kylen. – Lämna dörren öppen för att förhindra att det bildas mögel i kylen.

OBSERVERA! Risk för skada

• Använd inga elektriska apparater för arbeten inne i kylskåpet. Undan- tag: apparaterna rekommenderas för sådan användning av tillverka- ren.

• Ställ inte upp den i närheten av öppen eld eller andra värmekällor (vär- meelement, starkt solljus, gasspisar osv.).

• Se till att ventilationsöppningarna inte är täckta.

• Doppa aldrig ner kylen i vatten.

• Skydda kylen och kablarna mot värme och fukt. 3 Leveransomfattning Mängd Beskrivning1 Kylbox1 Handtag1 Batteri (CR1632) DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 130 Montag, 22. Februar 2021 6:18 18SV DS301H, DS601H Avsedd användning

4 Avsedd användning Läkemedelskylen (även kallad kylen) är avsedd att hålla värmekänsliga mediciner på mellan +2 °C och +8 °C inomhus, exempelvis:

• På sjukhus och vårdcentraler

• På äldreboenden och vårdhem Kylen är inte lämplig för att monteras i husvagnar eller husbilar. Kylen är inte avsedd att användas som en inbyggd enhet. Kylen är endast utformad för kylning och förvaring av mediciner och vacciner i för- slutna behållare.

• Den är inte lämplig för förvaring av några kroppsvätskor, exempelvis blod eller blodplasma, eller några kroppsdelar, som t.ex. mänskliga organ.

• Den är inte lämplig för kylning och förvaring av drycker och livsmedel, förvaring av färsk mat eller för djupfrysning. Kylen lämpar sig endast för avsedd användning i enlighet med dessa instruktioner. Den här manualen informerar om vad som krävs för att installera och/eller använda kylen på rätt sätt. Felaktig installation och/eller användning eller felaktigt underhåll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder. Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produk- ten som uppstår till följd av:

• Felaktig montering eller anslutning, inklusive för hög spänning

• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren

• Ändringar som utförts utan uttryckligt medgivande från tillverkaren

• Användning för andra ändamål än de som beskrivs i denna bruksanvisning Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer. 1 Snabbguide för installation och bruksanvisning Mängd Beskrivning DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 131 Montag, 22. Februar 2021 6:18 18SV Teknisk beskrivning DS301H, DS601H

5 Teknisk beskrivning

5.1 Funktionsbeskrivning

Apparaten är ett kylskåp med absorptionskylning. Som köldmedium används ammo- niak. Alla material som används i kylskåpet är ämnade för mediciner och läkemedelspro- dukter. Kylkretsen är underhållsfri. Kylen är avsedd för fristående användning. Kylenhetens hölje skyddar de varma delarna av kylenheten. Sockelramen med ventilationsöppningar säkerställer tillräck- lig ventilation. Kylens funktioner kontrolleras med hjälp av elektroniken. Om ett fel registreras stängs kylen av medan innerbelysningen blinkar konstant. Med hjälp av två dörrsensorer kontrolleras om dörren är öppen. Om dörren hålls öppen under längre tid än 20 sek. utgår en hörbar ljudsignal från kylen. Efter ytterli- gare 40 sek. utgår en till hörbar varningssignal. Den separata digitala termometern visar och sparar den lägsta och högsta innertem- peraturen efter senaste nollställningen så att du kan kontrollera om medicinerna har lagrats vid rätt temperatur.

Nr på bild 1, sida 3, bild 2, sida 4 Förklaring 1 Digital termometer 2 Innerbelysning 3 Skydd för kylenhet 4 Förångare 5Lucka 6 Dörrlås (tillval) 7 Luftsensor 8 Sockelram DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 132 Montag, 22. Februar 2021 6:18 18SV DS301H, DS601H Ställa upp och ansluta kylskåpet

Teckenförklaring till bild 3, sida 4

5.3 Intern ventilation

Kylen har en intern ventilation. Fläkten går när dörren är stängd.

För att förhindra att varm luft utifrån sugs in i onödan, stängs fläkten av automatiskt när dörren öppnas. Om fläkten plötsligt stannar av utgår en hörbar varningssignal från kylen (kontinuerlig signal). 6 Ställa upp och ansluta kylskåpet

1. Kontrollera att förpackningen inte är skadad.

2. Ta bort kartongförpackningen.

3. Kontrollera att kylen inte är skadad.

9 Låda10 Förångargivare11 DörrsensorPos. Förklaring1 Aktuell innertemperatur (i °C)2 Lägsta innertemperatur (i °C)3 Högsta innertemperatur (i °C)4 Reset-knapp OBSERVERA! Luftflödet till fläkten får aldrig hindras genom blockerade eller tilltäppta ventilationsöppningar. Nr på bild 1, sida 3, bild 2, sida 4Förklaring DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 133 Montag, 22. Februar 2021 6:18 18SV Ställa upp och ansluta kylskåpet DS301H, DS601H

Om du ser några skador på förpackningen eller på kylen som beror på transpor- ten ska du omedelbart rapportera det till speditören.

6.2 Anvisningar för att ställa upp kylskåpet

Beakta följande anvisningar vid uppställning:

• Observera följande monteringsmått: – DS301H: bild e, sida 8 – DS601H: bild f, sida 8

• Se till att öppningarna (ventilationsspringor o.s.v.) på höljet och på insidan inte täcks över av några föremål.

6.3 Ställa upp kylskåpet

Beakta följande för att installera kylen:

• Kontrollera att kåpan som skyddar kylenhetens heta komponenter finns.

• Kontrollera att golvramen är på plats så att luften cirkulerar tillräckligt mycket. ➤ Ställ kylen på ett jämnt underlag. Använd ett vattenpass för att kontrollera detta.

6.4 Ansluta el till kylskåpet

✔ Displayen slås på. De första två sekunderna visar inte displayen temperaturvärden, utan ”--.-”. Där- efter visad den uppmätta temperaturen från givaren. OBSERVERA!

• Anslut kylen till en separat krets för att förhindra funktionsfel på grund av problem med annan elektrisk utrustning. Anslut aldrig kylen till ett enda uttag tillsammans med annan elutrustning via ett grenuttag.

• Endast UK: Kylen är försedd med en kontakt som har en 3 A-säk- ring. Om denna säkring måste bytas måste en 3 A ASTA-godkänd (BS 1362) säkring användas. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 134 Montag, 22. Februar 2021 6:18 18SV DS301H, DS601H Ställa upp och ansluta kylskåpet

6.5 Montera och ta bort dörrhandtaget

1. Montera handtaget enligt bilden (bild 4, sida 5).

2. Ta bort handtaget enligt bilden (bild 5, sida 5).

Det går även att ändra dörren så att den öppnas åt vänster istället för åt höger. ➤ Ändra dörrens gångjärn enligt beskrivningen på bilderna (bild 6, sida 5 till bild 0, sida 6).

Dörrdekoren har följande mått: ➤ Demontera dörrhandtaget vid behov (kapitel ”Montera och ta bort dörrhandta- get” på sidan 135). ➤ Ta bort dörrlåsets låsring vid behov. ➤ Följ anvisningarna på bilderna för att ta bort dekorplattan (bild a, sida 7). ➤ Följ anvisningarna på bilderna för att montera dekorplattan (bild b, sida 7). VARNING! Risk för dödsfall på grund av elektricitet Dra ut nätkontakten innan arbete utförs på kylen. OBSERVERA! Risk för skador! Kylen får bara ligga på sidan en kort stund. OBSERVERA! Risk för skador Kylen får bara ligga på sidan en kort stund. Modell Bredd Höjd Tjocklek DS301H 383 ± 0,5 mm 395 ± 0,5 mm 2mm DS601H 449 ± 0,5 mm 408 ± 0,5 mm DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 135 Montag, 22. Februar 2021 6:18 18SV Använda kylskåpet DS301H, DS601H

7.1 Före den första användningen

Innan kylen används för första gången måste den rengöras på insidan och utsidan med en fuktig trasa med tanke på hygienen (se även kapitel ”Rengöring och skötsel” på sidan 138).

• Öppna inte läkemedelskylskåpet oftare och håll det inte öppet längre än nödvändigt.

• För bästa möjliga energiförbrukning ska du placera hyllorna och lådorna såsom de var placerade vid leveransen.

• Kontrollera med jämna mellanrum att dörrens tätning fortfarande sitter korrekt.

• Ta regelbundet bort damm och smuts från kondensatorn.

• När kylen startas för första gången eller när den har varit avstängd under en längre tid visar den digitala termometerns display (bild 3, sida 4) aktuell omgivnings- temperatur.

• När innertemperaturen når drifttemperaturområdet (2 °C – 8 °C) visas aktuell temperatur.

1. Gör en reset av termometern för att undvika felaktiga maxtemperaturvärden.

2. Tryck på RESET-knappen i 5 sekunder.

7.4 Använda kylskåpet

AKTA! Börja inte lagra mediciner och läkemedelsprodukter innan drifttempera- turområdet nåtts. AKTA! Lämna alltid lite plats mellan kylartiklarna i kylskåpet för att säkerställa en effektiv och jämn kylning. Om lådorna är för tätt packade kan det uppstå otillåtna temperaturvärden. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 136 Montag, 22. Februar 2021 6:18 18SV DS301H, DS601H Använda kylskåpet

7.5 Temperaturvärden

Termometern lagrar värdena för lägsta och högsta innertemperatur sedan förra gången reset gjordes. För att återställa dessa värden: ➤ Tryck på RESET-knappen i 5 sekunder.

7.6 Ställa in temperaturen

Kylskåpet har en automatisk temperaturregleringsfunktion. Temperaturen kan inte ställas in.

7.7 Avfrosta kylskåpet

Kylen är frostfri. Vi rekommenderar att man kontrollerar om det har bildats frost inuti kylen var tredje till fjärde vecka. Gå tillväga på följande sätt om det syns frost inuti kylen:

1. Koppla bort kylskåpet från elnätet.

2. Ta bort lådorna (se kapitel ”Ta bort lådorna” på sidan 138).

3. Lämna dörren öppen.

4. Torka av skåpets insida med en ren och fuktig trasa efter avfrostningen.

5. Montera lådorna igen.

7.8 Stänga av och ta kylskåpet ur bruk

Om kylskåpet ska stå oanvänt under en längre tid:

1. Koppla bort kylskåpet från elnätet.

2. Rengör kylskåpet (se kapitel ”Rengöring och skötsel” på sidan 138).

3. Låt dörren stå ”på glänt”.

Detta förhindrar att lukt uppstår. OBSERVERA! Risk för skada Förvara endast tunga artiklar i kylens nedersta låda. ANVISNING Temperaturvärdena visas i °C. Detta går inte att ändra. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 137 Montag, 22. Februar 2021 6:18 18SV Rengöring och skötsel DS301H, DS601H

Du kan ta bort lådorna för att t.ex. rengöra dem. ➤ Gå tillväga enligt bilderna (bild c, sida 7 och bild d, sida 7). 8 Rengöring och skötsel

➤ Rengör kylskåpet regelbundet/vid behov med en fuktig trasa. ➤ Se till att det inte kommer in vatten i tätningarna. Elektroniken kan skadas. ➤ Torka av kylskåpet med en trasa efter rengöringen. ➤ Kontrollera utloppet för smältvatten regelbundet. Rengör utloppet för smältvatten vid behov. Om det är tilltäppt samlas vatten på golvet under kylskåpet. ➤ Rengör dörrtätningarna regelbundet. ➤ Dammsug regelbundet gallret på kylens baksida. VARNING! Livsfara p.g.a. elchock Koppla alltid bort kylskåpet från elnätet före rengöring och skötsel. OBSERVERA! Risk för sakskador

• Använd inga skarpa rengöringsmedel eller hårda föremål vid rengö- ring, då dessa kan skada kylskåpet.

• Avlägsna aldrig isbeläggningar eller fastfrysna föremål med hårda eller vassa/spetsiga verktyg.

• Använd inga mekaniska föremål eller andra hjälpmedel för att skynda på avfrostningen. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 138 Montag, 22. Februar 2021 6:18 18SV DS301H, DS601H Felsökning

9Felsökning 10 Garanti Den lagstadgade garantitiden gäller. Kontakta din återförsäljare eller tillverkarens representant i ditt land (se dometic.com/dealer) om produkten är defekt. Vid reparations och garantiärenden ska följande dokument skickas med när du retur- nerar produkten:

• En kopia på fakturan med inköpsdatum

• En reklamationsbeskrivning eller felbeskrivning 11 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

Fel Möjlig orsak ÅtgärdVatten flyter in i kylskåpetKondensutloppet är tilltäppt. Rengör utloppet.Vatten rinner ut på golvet.Det är för mycket vatten i vattenbehål-laren.Rengör vattenbehållaren. OBSERVERA! Kylen innehåller en isoleringsgas (se typskylt). Kontakta ansvarig, lokal myndighet eller det lokala återvinningsföretaget för en korrekt avfalls- hantering och säkerställ att kylen och samtliga ämnen avfallshanteras på ett korrekt sätt. DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 139 Montag, 22. Februar 2021 6:18 18SV Tekniska data DS301H, DS601H

12 Tekniska data Aktuell EU-försäkran om överensstämmelse för maskinen kan erhållas från respektive produktsida på dometic.com eller direkt via tillverkaren (se dometic.com/dealer). DS301H DS601H Försörjningsspänning: 220 – 240 V Nominell ingångsspänning: 65 W 85 W Total volym: 28 l 53 l Energiförbrukning: 0,86 kWh/24 h 1,05 kWh/24 h Kyleffekt: +2 °C till +8 °C Klimatklass: SN Avsedd användning av omgivningstemperaturen: +10 °C till +32 °C Bulleremission: 0 dB(A) Medium: Cyklopentan Köldmedium: Ammoniak Mått H x B x D: bild e, sida 8 bild f, sida 8 Vikt: 15kg 20kg Provning/certifikat: DometicDS301-601H_IOM_4445103317_EMEA16_20xx-xx-xx.book Seite 140 Montag, 22. Februar 2021 6:18 18NO DS301H, DS601H Symbolforklaring
