MANUAL DE UTILIZADOR CF25 DOMETIC
Geleira com compressor
Manual de instruções .....79
Por favor, leia atentamente este manual antes da colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de revenda do aparelho, entregue o manual ao novo comprador.
O fabricante não se responsabiliza por danos resultantes de uma utilização inadequada ou de uma operação incorrecta.
Índice
1 Explicação dos símbolos 80 2 Indicações de segurança....80 2.1 Segurança geral.... 80 2.2 Segurança durante a utilização do aparelho 82 3 Material fornecido....83 4 Acessórios....83 5 Utilização adequada.... 84 6 Descrição do funcionamento 84 6.1 Âmbito de funções 85 6.2 Elementos de comando e de indicação.... 86 7 Operação.... 88 7.1 Antes da primeira utilização 88 7.2 Sugestões para poupar energia 89 7.3 Conectar a geleira 89 7.4 Utilizar o monitorizador da bateria 92 7.5 Utilizar a geleira 93 7.6 Regular a temperatura 95 7.7 Desligar a geleira.... 95 7.8 Descongelar a geleira 96 7.9 Substituição do fusível de corrente alternada (CF 35, CF 40, CF 50)96 7.10 Substituir o fusível da ficha (corrente contínua) 97 7.11 Substituir a lâmpada (CF25, CF35, CF40, CF50) ..... 97 8 Limpeza e manutenção 98 9 Garantia 98
10 Resolução de falhas 99 11 Eliminação....100 12 Dados técnicos....101
1 Explicação dos símbolos
PERIGO!
Indicação de segurança: o incumprimento causa a morte ou ferimentos graves.
AVISO!
Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.
PRECAUÇÃO!
Indicação de segurança: o incumprimento pode provocar ferimentos.
NOTA!
O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.
OBSERVAÇÃO
Informações suplementares sobre a operação do produto.
2 Indicações de segurança
2.1 Segurança geral
AVISO!
- Quando o aparelho apresentar danos visíveis, ele não deve ser colocado em funcionamento.
- Quando o cabo de conexão for danificado, o mesmo tem de ser substituído pelo fabricante, pela sua assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.
- As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos substanciais.
- Este aparelho pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas e/ou com insuficiente experiência e conhecimento, quando supervisionadas ou quando tenham recebido informação acerca da utilização segura do aparelho e tenham compreendido os perigos dele resultantes.
- A limpeza e a manutenção por parte do utilizador não podem ser efetuadas por crianças sem supervisão.
- As crianças não podem brincar com o aparelho.
- As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
- Guarde e utilize o aparelho fora do alcance de crianças com idade inferior a 8 anos.
- Não guarde substâncias com risco de explosão, como latas de spray com gás carburante inflamável, no aparelho.
PRECAUÇÃO!
- Separe o aparelho da rede
- antes de cada limpeza e conservação
- após cada utilização
- Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.
NOTA!
- Compare a indicação da tensão na placa de características com a alimentação de energia existente.
- Conecte o aparelho apenas do seguinte modo:
- com o cabo de ligação DC à tomada de bordo DC no veículo.
- ou com o cabo de ligação de AC à rede de corrente alternada
- Nunca retire a ficha da tomada elétrica puxando pelo cabo de conexão.
- Se a geleira estiver ligada à tomada DC: Desconecte a sua geleira e outros consumidores da bateria antes de conectar um carregador rápido.
- Se a geleira estiver ligada à tomada DC: Separe a ligação ou desligue a geleira se desligar o motor. Caso contrário, a bateria pode ficar descarregada.
- A geleira não é adequada para o transporte de substâncias corrosivas ou substâncias com solventes.
- Este aparelho contém ciclopentano inflamável no isolamento. Os gases no material de isolamento requerem um processo de eliminação especial. No final da sua vida útil, entregue o aparelho num ponto de eliminação apropriado.
2.2 Segurança durante a utilização do aparelho
PRECAUÇÃO!
- Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.
NOTA!
- Não utilize aparelhos eléctricos dentro da geleira, excepto se estes aparelhos tiverem sido recomendados pelo fabricante.
- Não coloque o aparelho na proximidade de chamas abertas ou outras fontes de calor (aquecimento, radiação solar intensa, fogões a gás, etc.).
- Perigo de sobreaquecimento!
Tenha sempre atenção para que o calor gerado durante o funcionamento possa ser dissipado adequadamente. Certifique-se de que o aparelho está posicionado com uma distância suficiente em relação a paredes ou objectos de modo a que o ar possa circular livremente.
- Tenha atenção para que as aberturas de ventilação não sejam cobertas.
- Não verta líquidos ou gelo para dentro do recipiente interior.
- Nunca mergulhe o aparelho em água.
- Proteja o aparelho e os cabos do calor e da humidade.

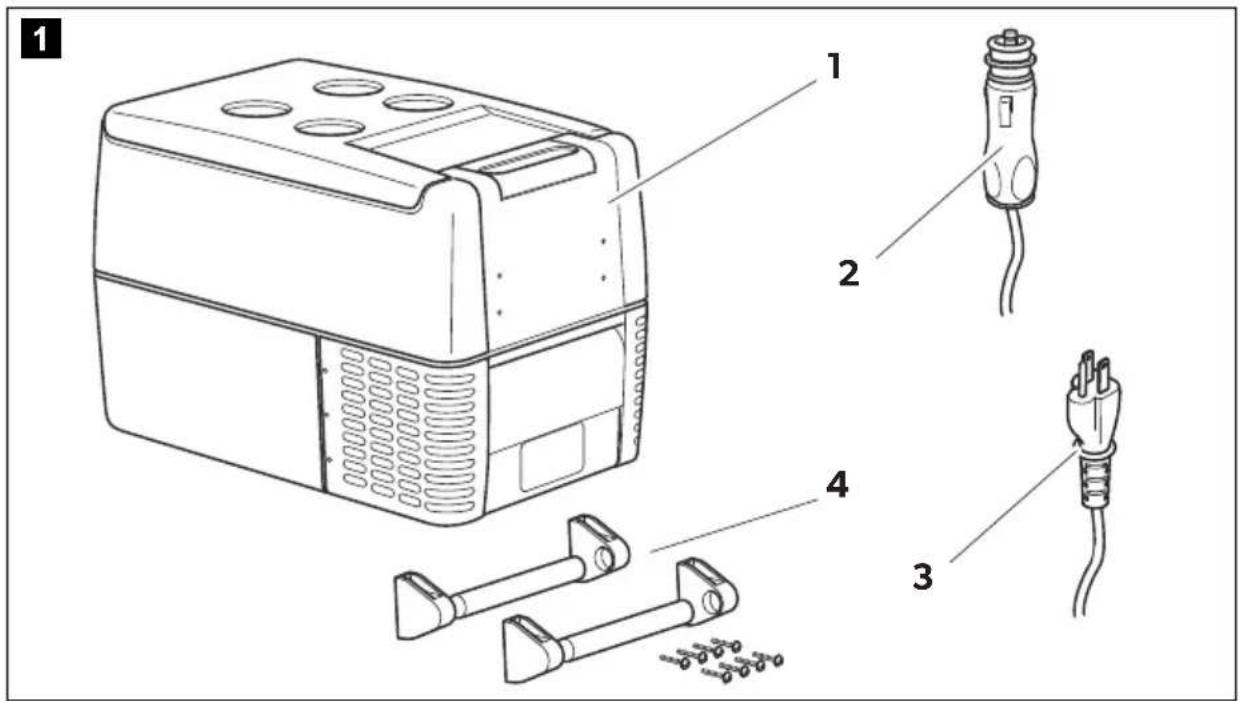

21 Cabo de conexão para ligação de 12/24 V---
| Apenas CF35, CF40, CF50 | ||
| 3 | 1 | Cabo de conexão para ligação de 120 V~ |
| 4 | 2 | Pega constituída por: |
| - 2 suportes | ||
| - 1 punho | ||
| - 4 parafusos de fixação |
- 1 Manual de instruções
4 Acessório
Disponível como acessório (não incluído no material fornecido):
Designação N.º ref.
Em caso de dúvidas quanto a acessórios, entre em contacto com o seu parceiro de assistência técnica.
5 Utilização
A geleira é adequada para refrigerar e congelar géneros alimentícios.
A geleira está concebida para a operação:
- numa rede de corrente contínua de um veículo, embarcação ou autocaravana
- com uma bateria de alimentação de corrente contínua
- numa rede de corrente alternada (CF 35, CF 40, CF 50)
Para utilizar os modelos CF 18, CF 25 com 120 V~ precisa de um retificador de energia CA/CC (acessório).
PRECAUÇÃO! Risco para a saúde!
Por favor, verifique se a potência de refrigeração do aparelho cumpre os requisitos dos géneros alimentícios ou dos medicamentos que pretende refrigerar.
6 Descrição do funcionamento
A geleira permite refrigerar ou congelar géneros alimentícios. Um sistema de refrigeração rápido e eficiente com um compressor e um módulo de controlo proporciona um desempenho de refrigeração que não necessita de manutenção.
A geleira foi concebida para utilização móvel e pode ser transportada utilizando um suporte de transporte dobrável (CF 18), duas pegas (CF 25) ou duas pegas amovíveis (CF 35, CF 40, CF 50).
A geleira pode ser exposta a uma inclinação temporária de 30°, por exemplo, durante a utilização em embarcações.
6.1 Âmbito de funções
| CF18CF25 | CF35, CF40, CF50 | ||
| Fonte de alimentação com ligação prioritária para ligação à alimentação de corrente | - | -● | |
| Monitorizador da bateria para proteger a bateria do veículo Nível 2 Nível 3Modo turbo para uma refrigeração rápidaMostrador com indicação da temperatura (desliga automaticamente em caso de uma tensão da bateria baixa)Regulação da temperatura botão rotativo dois botões em intervalos de 1 °C(2 °F) | - | ● | ● |
| - | ● | ● | |
| Regulação da temperatura botão rotativo dois botões em intervalos de 1 °C(2 °F) | |||
| Pegas amovíveis - | -● | ||
6.2 Elementos de comando e de indicação
CF25, CF35, CF40
Bloqueio da tampa (fig. 2 1, página 3)
CF18
Painel de controlo e tomada de ligação (fig. 3, página 3)
n.º Designação Explicação
| 1 TEMPERATUR Regulador de temperatura,temperatura de refrigeração nas posições finais:COLD: +10 °C (+50 °F)FREEZE: -18 °C (0 °F) | ||
| 2 POWER Indicação de funcionamento | ||
| LED acende a verde: o aparelho está ligado e operacional | ||
| LED acende a amarelo: a temperatura regulada foi alcançada | ||
| 3 ERROR LED pisca a vermelho: o aparelho está ligado, masnão está operacional | ||
| 4 BATTERY MONITOR | Interruptor de ligação/monitorizador da bateria: | |
| 0: | o aparelho está desligado | |
| HIGH: | o aparelho está ligado, o monitorizador da bateria está no modo HIGH | |
| LOW: | o aparelho está ligado, o monitorizador da bateria está no modo LOW | |
| 5 12/24 V--- | Tomada de ligação da alimentação de tensão contínua | |
n.º Designação Explicação
| 1 O N ( L i Liga ou desliga a geleira) quando o botão é pressionado OFF (Desligado) durante um a dois segundos | |
| 2 POWER Indicação de funcionamento | |
| LED acende a verde: o compressor está ligado | |
| LED acende a laranja: o compressor está desligado | |
| LED pisca a laranja: o monitor foi automaticamente desligado devido a tensão da bateria baixa | |
| 3 ERROR LED pisca a vermelho: o aparelho está ligado, mas não está operacional | |
| 4 SET Seleciona o modo de introdução- Regulação da temperatura- Apresentação em graus Centígrados ou Fahrenheit- Definição do monitorizador da bateria | |
| 5 - | Mostrador, indica os valores |
| 6 UP + | Tocar uma vez para aumentar o valor introduzido |
| 7 DOWN - | Tocar uma vez para reduzir o valor introduzido |
CF25
Tomadas de ligação (fig. 5, página 4)
n.º Designação
| 1 | Tomada de ligação da alimentação de tensão contínua |
CF35, CF40, CF50
Tomadas de ligação (fig. 6, página 4)
n.º Designação
| 1 | Tomada de ligação da alimentação de tensão alternada |
| 2 | Porta-fusíveis |
| 3 | Tomada de ligação da alimentação de tensão contínua |
7 Operação
7.1 Antes da primeira utilização
OBSERVAÇÃO
Por razões de higiene, antes de colocar a nova geleira em funcionamento deverá limpar o interior e o exterior com um pano húmido (ver também capítulo “Limpeza e manutenção” na página 98).
Colocação das pegas (CF 35, CF 40, CF 50)
As pegas são fornecidas desmontadas. Se pretender montar as pegas, proceda do seguinte modo:
Encaixe juntamente dois suportes (fig. 7 1, página 4) e um punho (fig. 7 2, página 4) para cada pega. Aperte os parafusos fornecidos nos orifícios existentes.
Inverter o encosto das tampas (CF 50)
É possível inverter o encosto da tampa se pretender abrir a tampa para o outro lado. Proceda da seguinte forma:
Abra a tampa e puxe-a para fora (fig. 8 A, página 5). Rode a tampa. Encaixe a tampa nos respetivos apoios localizados no lado oposto da geleira (fig. 8 B, página 5).
Poderá selecionar a indicação de temperatura entre graus Centígrados e Fahrenheit. O procedimento é o seguinte:
▶ Ligue a geleira. ▶ Prima duas vezes o botão "SET" (fig. 4 4, página 4). Regule a temperatura de refrigeração com os botões "UP+" (fig. 4 6, página 4) e "DOWN-" (fig. 4 7, página 4) para selecionar graus Centígrados ou Fahrenheit. √ O mostrador indica, durante alguns segundos, a unidade de temperatura que foi regulada. O mostrador pisca algumas vezes antes de voltar a apresentar a temperatura atual.
7.2 Sugestões para poupar energia
- Escolha um local de utilização bem arejado e protegido de raios solares.
- Primeiro, deixe as refeições quentes arrefecer antes de as manter frescas.
- Não abra a geleira mais do que as vezes necessárias.
- Não deixe a geleira aberta mais tempo do que o necessário.
- Descongele a geleira logo que se tenha formado uma camada de gelo.
- Evite uma temperatura interior desnecessariamente baixa.
7.3 Conectar a geleira
Extensão de corrente alternada
AVISO!
Devido a potenciais riscos de segurança em determinadas condições, o fabricante recomenda expressamente que não sejam utilizadas extensões. No entanto, se precisar de utilizar uma extensão, é indispensável que utilize uma extensão para eletrodomésticos certificada pela UL (nos Estados Unidos) ou certificada pela CSA (no Canadá), com classificação elétrica de 10 A (mínimo) e 120 V.
PRECAUÇÃO!
- Não deve em nenhuma circunstância tentar juntar extensões.
- Não utilize distribuidores adicionais ou derivadores de duas saídas.
- Desenrole sempre extensões eventualmente utilizadas para evitar acumulação de calor ou que derretam.
▶ Seleccione uma extensão para utilização ao ar livre, certificada pela UL/CSA de 120 V\~ /≥ 10 A, de acordo com a seguinte tabela:
| 120 V~ | Comprimento máximo do cabo | |||
| 10 ft (3 m) | 25 ft (7,6 m) | 50 ft (15,2 m) | 100 ft(30,5 m) | |
| Fios condutores | 3 | 3 | 3 | 3 |
| AWG | 14 (1,6 mm2) | 12 (2 mm2) | 12 (2 mm2) | 12 (2 mm2) |
Extensão de corrente contínua
PRECAUÇÃO!
- O fabricante não recomenda a utilização de nenhum tipo de extensão de corrente contínua.
- Não deve em nenhuma circunstância tentar juntar extensões.
- Não utilize distribuidores adicionais ou derivadores de duas saídas.
- Desenrole sempre extensões eventualmente utilizadas para evitar acumulação de calor ou que derretam.
▶ Seleccione uma extensão para utilização em automóveis de 12 V/24 V---/≥ 10 A, de acordo com a seguinte tabela:
| Comprimento máximo do cabo | |
| 12 V--- | 3 ft (0,9 m) 6 ft (1,8 m) 10 ft (3 m) 12 ft (3,7 m) |
| 24 V--- | 6 ft. (1,8 m) 10 ft. (3 m) 15 ft. (4,6 m) 25 ft. (7,6 m) |
| AWG | 14 (1,6 mm2) 12 (2 mm2) 10 (2,6 mm2) 8 (3,3 mm2) |
Ligar a uma bateria (carro ou barco)
A geleira pode funcionar com 12 V--- ou 24 V---.
NOTA! Perigo de danos!
Desligue a geleira e outros consumidores da bateria antes de carregar a mesma com um carregador rápido.
As sobretensões podem danificar o sistema eletrónico dos aparelhos.
Para efeitos de segurança, a geleira está equipada com uma proteção eletrónica contra a inversão da polaridade quando é ligada à bateria e que também protege a geleira contra curto-circuitos.
Utilizar o cabo de conexão de corrente contínua com fusível
NOTA! Perigo de danos!
Para proteger o aparelho, a ficha do cabo de conexão de corrente contínua fornecido está equipada com um fusível. Não remova a ficha de corrente contínua protegida.
Utilize exclusivamente o cabo de conexão de corrente contínua fornecido.
Insira o cabo de conexão de corrente contínua (fig. 1 2, página 3) na tomada de tensão em corrente contínua da geleira (fig. 5 1, página 4/fig. 6 3, página 4). Ligue o cabo de alimentação à tomada de corrente contínua.
Ligação a uma fonte de alimentação de corrente alternada (por exemplo no escritório ou em casa) (CF 35, CF 40, CF 50)
PERIGO! Perigo devido a choque elétrico!
- Nunca manipule as fichas e os interruptores quando tiver as mãos molhadas ou quando tiver os pés em pavimento molhado.
- Se estiver a utilizar a geleira a bordo de um barco com ligação a uma rede de corrente alternada de 120 V~, deverá sempre instalar um disjuntor diferencial entre a fonte de alimentação de corrente alternada de 120 V e a geleira. Solicite o parecer de um técnico especializado.
As geleiras possuem abastecimento integrado de múltiplas tensões com sistema de ligação prioritária a uma fonte de tensão de corrente alternada. O sistema de ligação prioritária comuta automaticamente o aparelho para o funcionamento com a rede elétrica, se o aparelho estiver ligado a uma fonte de alimentação de corrente alternada, mesmo se o cabo de conexão de CC ainda estiver conectado.
Ao comutar entre a alimentação de corrente alternada e a alimentação por bateria, o LED vermelho pode ficar aceso por alguns minutos.
Ligue o cabo de alimentação de corrente alternada (fig. 1 3, página 3) à tomada de tensão em corrente alternada da geleira (fig. 6 1, página 4). Ligue o cabo de alimentação à tomada de corrente alternada.
7.4 Utilizar o monitorizador da bateria
O aparelho está equipado com um monitorizador de bateria com vários níveis que protege a bateria do veículo contra uma descarga profunda ao ser ligada ao sistema elétrico de bordo de CC.
Se a geleira for operada com a ignição do veículo desligada, a geleira desliga-se automaticamente logo que a tensão de alimentação desça abaixo de um valor previamente definido. A geleira liga-se novamente assim que a tensão de reativação for alcançada através do carregamento da bateria.
NOTA! Perigo de danos!
Quando desligada pelo monitorizador da bateria, a bateria já não terá a capacidade de carga completa. Evite ligar e desligar sucessivamente o motor do veículo durante a utilização da geleira em ambientes automóveis. Permita que a bateria do veículo recarregue antes de ligar a geleira.
No modo "HIGH", o monitorizador da bateria é mais rapidamente ativado do que nos níveis "LOW" e "MED" (ver tabela seguinte).
| Modo do monitorizador da bateria | CF18CF25,CF35,CF40,CF50 | ||||
| LOW HIGH LOW MED HIGH | |||||
| Tensão de desconexão a 12 V | 10,4 V | 11,5 V | 10,1 V | 11,4 V | 11,8 V |
| Tensão de reativação a 12 V | 11,5 V | 12,5 V | 11,1 V | 12,2 V | 12,6 V |
| Tensão de desconexão a 24 V | 22,1 V | 24,0 V | 21,5 V | 24,1 V | 24,6 V |
| Tensão de reativação a 24 V | 23,6 V | 25,4 V | 23,0 V | 25,3 V | 26,2 V |
Selecionar o modo do monitorizador da bateria (CF25, CF35, CF40, CF50)
▶ Ligue a geleira. ▶ Prima três vezes o botão "SET" (fig. 4 4, página 4). Com os botões "UP +" (fig. 4 6, página 4) e "DOWN -" (fig. 4 7, página 4) regule o modo do monitorizador da bateria. √ O mostrador indica, durante alguns segundos, o modo ajustado. O mostrador pisca algumas vezes antes de voltar a apresentar a temperatura atual.
OBSERVAÇÃO
Se a geleira for alimentada pela bateria de arranque, selecione o modo do monitorizador da bateria "HIGH". Se a geleira estiver conectada a uma bateria de alimentação, é suficiente o modo do monitorizador da bateria "LOW".
Quando pretender operar a geleira através de uma fonte de alimentação de corrente alternada, regule o monitorizador da bateria para a posição "LOW".
7.5 Utilizar a geleira
Certifique-se de que existe sempre ventilação suficiente para que o calor gerado durante o funcionamento possa ser dissipado. Tenha atenção para que as aberturas de ventilação não fiquem cobertas. A geleira TEM QUE manter um nível MÍNIMO de 51 mm (2 polegadas) de distância em relação a paredes ou superfícies semelhantes que possam impedir os importantes requisitos de circulação de ar da refrigeração.
▶ Coloque a geleira sobre uma superfície estável.
Tenha atenção para que as aberturas de ventilação não fiquem cobertas e o ar aquecido possa sair adequadamente.
OBSERVAÇÃO
Coloque a geleira como ilustrado (fig. 1, página 3). Se colocar a geleira em funcionamento noutra posição, pode danificá-la.
▶ Feche a geleira, ver capítulo "Conectar a geleira" na página 89.
OBSERVAÇÃO
Quando pretender operar a geleira através de uma fonte de alimentação de corrente alternada, regule o monitorizador da bateria para a posição "LOW".
Certifique-se de que na geleira apenas se encontram objetos ou produtos que possam ser refrigerados à temperatura selecionada.
CF18
▶ Quando fornecer energia a partir da fonte de alimentação de corrente contínua do seu veículo, coloque o interruptor de corrediça (fig. 3 4, página 3) na posição "HIGH". ▶ Quando fornecer energia a partir de uma fonte de alimentação de corrente contínua externa, coloque o interruptor de corrediça (fig. 3 4, página 3) na posição "LOW". √O LED "POWER" acende a verde. √ A geleira inicia a refrigeração do interior. √ Quando a temperatura regulada é alcançada, o LED "POWER" acende a amarelo.
▶ Prima o botão "ON/OFF" (fig. 4 1, página 4) durante um a dois segundos.
√O LED "POWER" acende.
√ O mostrador (fig. 4 5, página 4) liga-se e indica a temperatura de refrigeração atual.
OBSERVAÇÃO
A temperatura apresentada é a do interior no centro. A temperatura pode apresentar desvios em outros locais.
√ A geleira inicia a refrigeração do interior.
OBSERVAÇÃO
Ao funcionar com a bateria, o visor desliga-se automaticamente se a tensão da bateria for baixa. O LED "POWER" pisca a laranja.
Bloquear a geleira (CF 35, CF 40)
▶Fecha a tampa. ▶ Pressione o bloqueio (fig. 2 1, página 3) para baixo até ele engrenar de forma audível.
7.6 Regular a temperatura
CF18
▶ Regular a temperatura de refrigeração com o regulador de temperatura (fig. 3 1, página 3).
▶ Prima uma vez o botão "SET" (fig. 4 4, página 4). Regule a temperatura de refrigeração com os botões "UP+" (fig. 4 6, página 4) ou "DOWN -" (fig. 4 7, página 4). √ O mostrador indica, durante alguns segundos, a temperatura de refrigeração. O mostrador pisca algumas vezes e, em seguida, é novamente exibida a temperatura atual.
7.7 Desligar a geleira
▶Esvazie a geleira. ▶Desligue a geleira. ▶Retire os cabos de conexão.
Se não pretender utilizar a geleira durante um período de tempo mais prolongado:
Deixe a tampa ligeiramente aberta. Deste modo, evita a formação de odores.
7.8 Descongelar a geleira
A humidade do ar pode formar gelo no interior da geleira ou no vaporizador. Deste modo, é reduzida a potência de refrigeração. Descongele o aparelho atempadamente.
NOTA! Perigo de danos!
Nunca utilize ferramentas duras ou pontiagudas para retirar as camadas de gelo ou para libertar objetos congelados.
Proceda do seguinte modo para descongelar a geleira:
▶Remova os produtos do interior da geleira. Se necessário, guarde-os num outro aparelho de refrigeração para que permaneçam refrigerados. ▶Desligue o aparelho. ▶Deixe a tampa aberta. ▶Limpe a água de descongelação.
7.9 Substituição do fusível de corrente alternada (CF35, CF40, CF50)
PERIGO! Perigo devido a choque elétrico!
Antes da substituição do fusível do aparelho, retire o cabo de conexão.
▶ Retire os cabos de conexão das tomadas. ▶ Retire o encaixe do fusível (fig. 6 2, página 4), com uma chave de parafusos. Substitua o fusível queimado por um fusível novo com a mesma especificação (T4AL 250 V). ▶ Volte a pressionar o encaixe do fusível para dentro da caixa.
7.10 Substituir o fusível da ficha (corrente contínua)
▶ Retire a bucha compensadora (fig. 9 4, página 5) da ficha. Desaperte o parafuso (fig. 9 5, página 5) da metade superior da caixa (fig. 9 1, página 5). ▶ Levante cuidadosamente a metade superior da caixa da metade inferior (fig. 9 6, página 5). ▶ Retire o pino de contacto (fig. 9 3, página 5). Substitua o fusível defeituoso (fig. 9 2, página 5) por um novo do mesmo tipo e com a mesma especificação (3AG, ação rápida, 10 A). ▶ Volte a montar a ficha na ordem inversa.
7.11 Substituir a lâmpada (CF 25, CF 35, CF 40, CF 50)
▶ Pressione o pino de ligação (fig. 10 2, página 5) para baixo de modo a que a parte transparente (fig. 10 1, página 5) da lâmpada possa ser retirada pela parte da frente.
▶ Substitua a lâmpada.
OBSERVAÇÃO
Os LED da lâmpada têm de estar alinhados com a parte transparente da lâmpada.
▶ Volte a colocar a parte transparente da lâmpada na caixa.
8 Limpeza e manutenção
AVISO!
Antes de cada limpeza e conservação, separe o aparelho da rede.
NOTA! Perigo de danos!
- Nunca limpe a geleira debaixo de água corrente nem dentro de água de lavar a loiça.
- Não utilize produtos de limpeza abrasivos ou objectos duros para a limpeza, uma vez que podem danificar a geleira.
▶ De vez em quando, limpe o interior e o exterior do aparelho com um pano húmido. ▶ Certifique-se que as aberturas de ventilação e extracção de ar do aparelho estão livres de pó e sujidade para que, durante o funcionamento, o ar quente possa ser extraído e o aparelho não seja danificado.
9 Garantia
É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor.
Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:
- uma cópia da factura com a data de aquisição,
- um motivo de reclamação ou uma descrição da falha.
10 Resolução de falhas
Falha Possível causa Sugestão de resolução
| O aparelho não funciona, o LED não acende. | Não foi detetada tensão na fonte de corrente contínua. | Na maioria dos veículos, a ignição tem que ser ligada antes de ser possível fornecer energia à tomada de corrente contínua. |
| A tomada de corrente alternada não conduz tensão. | Tente novamente noutra tomada. | |
| O fusível do aparelho está queimado. | Substitua o fusível do aparelho, ver capítulo “Substituição do fusível de corrente alternada (CF 35, CF 40, CF 50)” na página 96. | |
| O adaptador da fonte de alimentação integrada está avariado. | A reparação apenas pode ser realizada por um serviço de assistência técnica autorizado. | |
| O aparelho não refrigera (ficha inserida na tomada, LED “POWER” acende). | Compressor avariado. | A reparação apenas pode ser realizada por um serviço de assistência técnica autorizado. |
| O aparelho não refrigera (ficha inserida na tomada, LED “POWER” pisca a laranja, mostrador desligado). | Modo do monitorizador da bateria demasiado alto. | Regule o monitorizador da bateria para um modo mais baixo. |
| Tensão da bateria insuficiente. | Verifique a bateria e, se necessário, carregue-a. | |
| Funcionamento na tomada de corrente contínua: a ignição está ligada, o aparelho não funciona e o LED não acende. | A tomada de corrente contínua está suja. Isto resulta num mau contacto elétrico. | Se a ficha da geleira ficar muito quente na tomada de corrente contínua, é necessário limpar a tomada ou é possível que a ficha não esteja montada corretamente. |
| O fusível da ficha de corrente contínua está queimado. | Substitua o fusível da ficha de corrente contínua, ver capítulo “Substituir o fusível da ficha (corrente contínua)” na página 97. | |
| O fusível do veículo está queimado. | Substitua o fusível do veículo da tomada de corrente contínua. Consulte o manual de instruções do seu veículo. |
Falha Possível causa Sugestão de resolução
| O mostrador apresenta uma mensagem de erro (por exemplo "Err1") e o aparelho não refri-gera. | Uma falha de funcionamento interna desligou o aparelho. | A reparação apenas pode ser realizada por um serviço de assistência técnica autorizado. |
| A iluminação interior de um compartimento pisca. | A tampa do compartimento foi deixada aberta durante mais de três minutos | Fecha a tampa do compartimento. |
11 Eliminação
▶ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.
Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.
12 Dados técnicos
| CF18CF25 | ||
| Tensão de conexão: 12/24 V--- | ||
| Corrente nominal- 12 V---: 7,0 A 7,0 A- 24 V---: 3,0 A 3,0 A- 120 V~: | - | |
| Potência de refrigeração: +10 °C a -18 °C (+50 °F a +0,4 °F) | ||
| Capacidade útil: 18 l (0,64 pés cúbicos) 23 l (0,82 pés cúbicos) | ||
| Classe de climatização: | N, ST, T | |
| Temperatura ambiente: | 18 °C a 43 °C (+50 °F a 109,4 °F) | |
| Emissões acústicas: | - | |
| Quantidade de agente de refrigeração: | 38 g (1,34 oz.) | 40 g (1,41 oz.) |
| Equivalente de CO2: | 0,054 t (119,05 lb.) | 0,057 t (125,66 lb.) |
| Potencial de aquecimento global (GWP): | 1430 | |
| Dimensões (L x A x P) em mm (in.): | 300 x 414 x 465(11,81 x 16,30 x 18,31) | 260 x 425 x 550(10,24 x 16,73 x 21,65) |
| Peso: | 12 kg (26,46 lb.) | 12,7 kg (28 lb.) |
| Verificação/Certificados: |  Intertek4009683 | |
| CF35CF40 | ||
| Tensão de conexão: | 12/24 V--- e 120 V~ | |
| Corrente nominal- 12 V---:- 24 V---:- 120 V~ : | 731 | |
| Potência de refrigeração: +10 °C a -18 °C | (+50 °F a +0,4 °F) | |
| Capacidade útil: 31 l (1,1 pés cúbicos) 36 l | (1,3 pés cúbicos) | |
| Classe de climatização: N, ST, T | ||
| Temperatura ambiente: 18 °C a 43 °C (+50 °F a 109,4 °F) | ||
| Emissões acústicas: | 45 dB(A) | |
| Quantidade de agente de refrigeração: | 42 g (1,48 oz.) | |
| Equivalente de CO2: 0,060 t (132,28 lb.) | ||
| Potencial de aquecimento global (GWP): | 1430 | |
| Dimensões (L x A x P) em mm (in.): | 360 x 385 x 580(14,17 x 15,16 x 22,83) | 360 x 445 x 580(14,17 x 17,52 x 22,83) |
| Peso: | 15,5 kg (34,61 lb.) | 17,2 kg (37,92 lb.) |
| Verificação/Certificados: |  Ficheiro n.o: SA 12891CF50 | |
| Tensão de conexão: | 12/24 V--- e 120 V~ | |
| Corrente nominal | ||
| -12 V---: | 7 | |
| -24 V---: | 3 | |
| -120 V~ : | 1 | |
| Potência de refrigeração: +10 °C a -18 °C (+50 °F a +0,4 °F) | ||
| Capacidade útil: 47 l (1,7 pés cúbicos) | ||
| Classe de climatização: N, ST, T | ||
| Temperatura ambiente: 18 °C a 43 °C (+64,4 °F a 109,4 °F) | ||
| Emissões acústicas: 45 dB(A) | ||
| Quantidade de agente de refrigeração: 45 g (1,59 oz.) | ||
| Equivalente de CO2: | 0,064 t (141,1 lb.) | |
| Potencial de aquecimento global (GWP): | 1430 | |
| Dimensões (L x A x P) em mm (in.): | 360 x 480 x 630(14,17 x 18,9 x 24,8) | |
| Peso: | 18 kg (39,68 lb.) | |
| Verificação/Certificados: |  | ~ |
OBSERVAÇÃO
Se a temperatura ambiente for superior a 32 °C (90 °F), não é possível atingir a temperatura mínima.
O circuito de refrigeração contém R134a.
Contém gases fluorados com efeito de estufa
Equipamento hermeticamente fechado
dometic.com
SEU REVENDEDOR LOCAL
dometic.com/dealer
SEU SUPORTE LOCAL
dometic.com/contact
- GELEIRA COM COMPRESSOR
- POR FAVOR, LEIA ATENTAMENTE ESTE MANUAL ANTES DA COLOCAÇÃO EM FUNCIONAMENTO DO APARELHO E GUARDE-O EM LOCAL SEGURO. EM CASO DE REVENDA DO APARELHO, ENTREGUE O MANUAL AO NOVO COMPRADOR
- ÍNDICE
- EXPLICAÇÃO DOS SÍMBOLOS
- PERIGO
- AVISO
- PRECAUÇÃO
- NOTA
- OBSERVAÇÃO
- INDICAÇÕES DE SEGURANÇA
- SEGURANÇA GERAL
- SEGURANÇA DURANTE A UTILIZAÇÃO DO APARELHO
- PERIGO DE SOBREAQUECIMENTO
- ACESSÓRIO
- UTILIZAÇÃO
- PRECAUÇÃO! RISCO PARA A SAÚDE
- DESCRIÇÃO DO FUNCIONAMENTO
- ÂMBITO DE FUNÇÕES
- ELEMENTOS DE COMANDO E DE INDICAÇÃO
- CF25, CF35, CF
- CF
- CF35, CF40, CF
- OPERAÇÃO
- ANTES DA PRIMEIRA UTILIZAÇÃO
- COLOCAÇÃO DAS PEGAS (CF 35, CF 40, CF 50)
- INVERTER O ENCOSTO DAS TAMPAS (CF 50)
- SUGESTÕES PARA POUPAR ENERGIA
- CONECTAR A GELEIRA
- EXTENSÃO DE CORRENTE ALTERNADA
- EXTENSÃO DE CORRENTE CONTÍNUA
- LIGAR A UMA BATERIA (CARRO OU BARCO)
- NOTA! PERIGO DE DANOS
- UTILIZAR O CABO DE CONEXÃO DE CORRENTE CONTÍNUA COM FUSÍVEL
- LIGAÇÃO A UMA FONTE DE ALIMENTAÇÃO DE CORRENTE ALTERNADA (POR EXEMPLO NO ESCRITÓRIO OU EM CASA) (CF 35, CF 40, CF 50)
- PERIGO! PERIGO DEVIDO A CHOQUE ELÉTRICO
- UTILIZAR O MONITORIZADOR DA BATERIA
- SELECIONAR O MODO DO MONITORIZADOR DA BATERIA (CF25, CF35, CF40, CF50)
- UTILIZAR A GELEIRA
- BLOQUEAR A GELEIRA (CF 35, CF 40)
- REGULAR A TEMPERATURA
- DESLIGAR A GELEIRA
- DESCONGELAR A GELEIRA
- SUBSTITUIÇÃO DO FUSÍVEL DE CORRENTE ALTERNADA (CF35, CF40, CF50)
- SUBSTITUIR O FUSÍVEL DA FICHA (CORRENTE CONTÍNUA)
- SUBSTITUIR A LÂMPADA (CF 25, CF 35, CF 40, CF 50)
- LIMPEZA E MANUTENÇÃO
- GARANTIA
- RESOLUÇÃO DE FALHAS
- ELIMINAÇÃO
- DADOS TÉCNICOS
Marca : DOMETIC
Modelo : CF25
Categoria : Refrigerador
