CF25 - Réfrigérateur DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur portable à compression
Marque	Dometic
Modèle	CF25
Capacité	25 litres
Dimensions (L x H x P)	470 x 350 x 290 mm
Poids	11 kg
Alimentation	12 V / 24 V CC et 230 V CA (via adaptateur)
Consommation électrique	45 W en fonctionnement
Plage de température	-15 °C à +10 °C
Fonction de refroidissement	Compression avec commande électronique
Isolation	Haute performance, mousse polyuréthane
Fonctionnalités	Régulation numérique, affichage LED, protection batterie
Matériau extérieur	Plastique ABS résistant aux chocs
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse. Dégivrage manuel nécessaire.
Sécurité	Fusible de protection, protection contre les inversions de polarité
Pièces détachées et réparabilité	Disponibles auprès du service après-vente Dometic (filtre, ventilateur, thermostat)
Accessoires inclus	Câble 12 V, adaptateur secteur, poignée de transport
Applications	Camping, caravane, bateau, utilisation mobile
Garantie	2 ans (selon conditions du vendeur)

FOIRE AUX QUESTIONS - CF25 DOMETIC

Quel est le type de réfrigérant utilisé dans le Dometic CF25 ?

Le Dometic CF25 utilise un réfrigérant R134a ou R600a selon les versions. Consultez l'étiquette à l'arrière de l'appareil pour le type exact.

Puis-je utiliser le réfrigérateur CF25 sur batterie ?

Oui, le CF25 fonctionne sur 12 V ou 24 V continu. Il est idéal pour une utilisation mobile avec une batterie de voiture ou de camping-car.

Comment régler la température sur le Dometic CF25 ?

Utilisez le panneau de commande avec les touches + et - pour ajuster la température. L'affichage LED indique la valeur sélectionnée. La plage va de -15 °C à +10 °C.

Le CF25 peut-il congeler des aliments ?

Oui, il peut atteindre -15 °C, ce qui permet une congélation légère. Cependant, pour une congélation rapide, il est recommandé de pré-refroidir l'appareil.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, videz-le et nettoyez avec un chiffon doux imbibé d'eau savonneuse. Rincez et séchez. Ne pas utiliser de produits abrasifs.

Que faire si le réfrigérateur ne refroidit plus ?

Vérifiez l'alimentation (fusible, batterie). Assurez-vous que la ventilation est libre. Si le problème persiste, contactez le service après-vente Dometic.

Le Dometic CF25 fait du bruit, est-ce normal ?

Un léger bruit de compresseur et de ventilateur est normal. Si le bruit devient fort ou irrégulier, vérifiez qu'il est de niveau et que rien ne vibre.

Puis installer le CF25 directement sur une batterie sans régulateur ?

Il est recommandé d'utiliser un câble de batterie adapté et de respecter la polarité. Le CF25 intègre une protection contre les inversions de polarité, mais un régulateur de tension peut prolonger la durée de vie de la batterie.

Comment dégivrer le réfrigérateur ?

Débranchez l'appareil, retirez les aliments et laissez la glace fondre naturellement. Ne pas utiliser d'outils tranchants pour gratter la glace. Nettoyez après dégivrage.

Où puis-je trouver des pièces de rechange pour le CF25 ?

Les pièces détachées (filtre, ventilateur, thermostat) sont disponibles auprès du réseau après-vente Dometic ou de revendeurs agréés. Consultez le site officiel pour trouver un centre de service.

MODE D'EMPLOI CF25 DOMETIC

ER Glacière à compression

Notice d'utilisation ....30

4 CF 25, CF 35, CF 40, CF 50

5 CF 25

6 CF 35, CF 40, CF 50

7 CF 35, CF 40, CF 50

Veuillez lire ce manuel avec attention avant de mettre l'appareil en service. Conservez ensuite ce manuel. En cas de revente de l'appareil, veuillez le transmettre au nouvel acquéreur.

Le fabricant décline toute responsabilité en cas de dommages provoqués par une utilisation non conforme de l'appareil ou par des erreurs de manipulation.

Sommaire

1 Explication des symboles ....31 2 Consignes de sécurité ....31

2.1 Sécurité générale ....31 2.2 Consignes de sécurité concernant le fonctionnement de l'appareil ....33

3 Contenu de la livraison ....34 4 Accessoires ....34 5 Usage conforme ....35 6 Description du fonctionnement ....35

6.1 Étendue des fonctions ....36 6.2 Éléments de commande et d'affichage ....37

7 Utilisation ....39

7.1 Avant la première utilisation ....39 7.2 Conseils pour économiser de l'énergie ....40 7.3 Raccordement de la glacière ....40 7.4 Utilisation du protecteur de batterie ....43 7.5 Utilisation de la glacière ....44 7.6 Réglage de la température ....46 7.7 Extinction de la glacière ....46 7.8 Dégivrage de la glacière ....47 7.9 Remplacer le fusible CA (CF 35, CF 40, CF 50) ....47 7.10 Remplacement du fusible du connecteur (CC) ....48 7.11 Remplacement de l'ampoule (CF 25, CF 35, CF 40, CF 50) ....48

8 Nettoyage et entretien 49 9 Garantie.... 49

10 Guide de dépannage 50 11 Élimination des déchets....51 12 Caractéristiques techniques....52

1 Explication des symboles

DANGER!

Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures.

AVERTISSEMENT!

Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.

ATTENTION!

Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.

AVIS!

Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

2 Consignes de sécurité

2.1 Sécurité générale

AVERTISSEMENT !

• Si l'appareil présente des dégâts visibles, ne le mettez pas en service.
• Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
• Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risque d'entraîner de graves dangers.
• Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiences physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condition d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers qui en résultent.
• Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
• Les enfants ne doivent pas jouer avec cet appareil.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Placez et utilisez l'appareil hors de portée des enfants de moins de 8 ans.
• Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l'appareil.

ATTENTION !

• Débranchez l'appareil du secteur – avant tout nettoyage et entretien – après chaque utilisation.

- Les aliments ne peuvent être conservés que dans leurs emballages originaux ou dans des récipients appropriés.

AVIS !

• Comparez la tension indiquée sur la plaque signalétique avec l'alimentation électrique dont vous disposez.
• Branchez l'appareil uniquement comme indiqué ci-dessous : - avec le câble de raccordement CC sur une prise CC du véhicule - ou avec le câble de raccordement CA au secteur à courant alternatif
• Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.
• Si la glacière est raccordée à la prise CC : débranchez de la batterie la glacière et les autres consommateurs d'énergie avant de raccorder un chargeur rapide.
• Si la glacière est raccordée à la prise CC : débranchez ou éteignez la glacière lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.
• N'utilisez pas la glacière pour le transport de produits corrosifs ou de solvants.
• Cette glacière contient du cyclopentane inflammable dans son isolation. Les gaz contenus dans le matériau d'isolation exigent une procédure de retraitement particulière. Une fois que vous ne l'utilisez plus, recyclez l'appareil de manière conforme.

2.2 Consignes de sécurité concernant le fonctionnement de l'appareil

ATTENTION !

- Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et la fiche sont sèches.

AVIS !

• N'utilisez aucun appareil électrique dans la glacière, sauf si ces appareils sont recommandés par le fabricant pour cet usage.
• Ne placez pas l'appareil près de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, réchauds à gaz, etc.).

• Danger de surchauffe !

Veillez toujours à ce que la chaleur produite lors du fonctionnement soit suffisamment dissipée. Veillez à ce que l'appareil se trouve à une distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.

• Assurez-vous que les fentes d'aération ne sont pas recouvertes. - Ne pas remplir le bac intérieur de substances liquides ou de glace. - Ne plongez jamais l'appareil dans l'eau. - Tenez l'appareil et les câbles à l'abri de la chaleur et de l'humidité.

3 Contenu de la livraison

Pos. dans fig. 1, page 3	Quantité Description
1	1	G	I	a
2 1 Câble de raccordement pour raccordement CC
		Uniquement CF 35, CF 40, CF 50
3	1	Douille de raccordement pour prise CA
		Uniquement CF 35, CF 40, CF 50
4	2	Poignée de transport, composée de :
		- 2 supports
		- 1 poignée
		- 4 vis de fixation
- 1 Notice d'utilisation

4 Accessoires

Disponibles en accessoires (non compris dans la livraison) :

Description No de réf.
Sac de protection isolé pour CF 18	9600003792
Sac de protection isolé pour CF 25	9600003793
Sac de protection isolé pour CF 35	9600003794
Sac de protection isolé pour CF 40	9600003795
Sac de protection isolé pour CF 50	9600003796

En cas de questions concernant les accessoires, veuillez vous adresser à votre partenaire de service après-vente.

5 Usage conforme

La glacière est conçue pour la réfrigération et la congélation d'aliments.

La glacière est conçue pour fonctionner sur :

• un réseau continu d'un véhicule, d'un bateau ou d'un camping-car
• une batterie d'alimentation en courant continu
• un réseau alternatif (CF 35, CF 40, CF 50)

Pour le fonctionnement des appareils CF 18, CF 25 à 120 V~, vous avez besoin d'un redresseur de courant CA/CC (accessoire).

ATTENTION ! Risque pour la santé

Veuillez vérifier si la puissance frigorifique de l'appareil correspond à la température de conservation recommandée pour les aliments ou les médicaments que vous souhaitez conserver au frais.

6 Description du fonctionnement

La glacière peut réfrigérer ou congeler des produits alimentaires. Un système de refroidissement à action rapide et efficace offre une performance de refroidissement sans entretien avec un compresseur et un module de commande.

La glacière est conçue pour une utilisation mobile et peut être transportée en utilisant un support de transport pliant (CF 18), deux poignées encastrées (CF 25) ou deux poignées amovibles (CF 35, CF 40, CF 50).

La glacière peut supporter un angle de gîte de 30° pendant une courte durée, par exemple lorsqu'elle est utilisée sur un bateau.

6.1 Étendue des fonctions

	CF18CF25		CF35, CF40, CF50
Bloc d'alimentation avec raccorde-ment prioritaire pour raccordement sur une alimentation électrique	-	-●
Protecteur de batterie pour protéger la batterie du véhicule 2 niveaux 3 niveauxMode Turbo pour un refroidissement rapideAffichage avec indicateur de température (s'éteint automatiquement si la tension de la batterie est faible)Réglage de la température bouton rotatif deux boutons par pas de 1 °C(et de 2 °F)	--	●●	●●
Poignées amovibles -		-●

6.2 Éléments de commande et d'affichage

CF25, CF35, CF40

Verrouillage du couvercle (fig. 2 1, page 3)

CF18

Panneau de commande et prise de raccordement (fig. 3, page 3)

Repère Description Explication

1 TEMPÉRATURE Régulateur de température, température de refroidissement dans les positions finales : COLD: +10 °C (+50 °F) FREEZE: -18 °C (0 °F)
2 POWER Indication d'état
	La LED s'allume en vert: L'appareil est allumé et prêt à fonctionner
	La LED s'allume en jaune: la température de consigne a été atteinte
3 ERROR La LED clignote en rouge: L'appareil est allumé mais n'est pas prêt à fonctionner
4 APPAREIL DE SURVEILLANCE DE BATTERIE	Allumage de l'appareil/protecteur de batterie:
	0: l'appareil est éteint
	HIGH:	l'appareil est allumé, le moni- teur de batterie est en mode HIGH
	LOW:	l'appareil est allumé, le moni- teur de batterie est en mode LOW
5 12/24 V---	Prise de raccordement de l'alimentation en tension continue

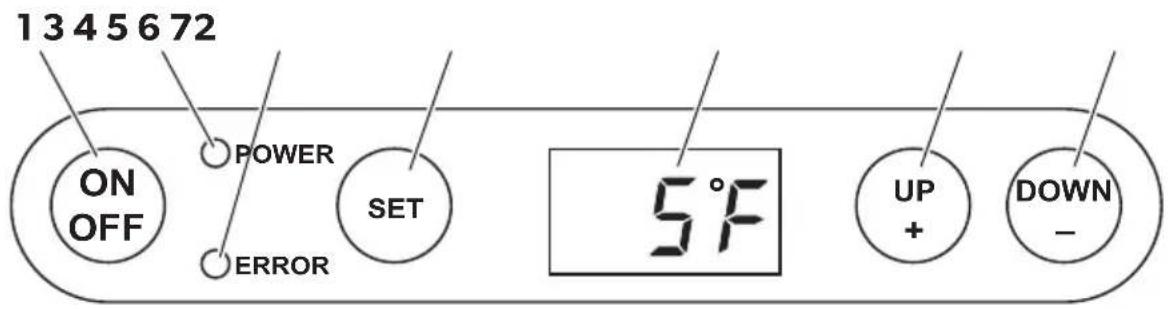

Panneau de commande (fig. 4, page 4)

Repère Description Explication
1	O	N
	OFF	Permet de mettre en marche ou d'arrêter la glacière en appuyant une à deux secondes sur la touche
2 POWER Indication d'état
		La LED s'allume en vert : Le compresseur est en marche
		La LED s'allume en orange : Le compresseur est arrêté
		La LED clignote en orange : Affichage éteint automatiquement en raison de la faible tension de la batterie
3 ERROR La LED clignote en rouge : L'appareil est allumé mais n'est pas prêt à fonctionner
4 SET [régler] Sélection du mode de saisie
		- Réglage de la température
		- Affichage en Celsius ou Fahrenheit
		- Réglage de la surveillance de la batterie
5 -	Écran, affiche les valeurs
6 UP +	Une pression sur cette touche augmente la valeur de saisie
7	DOWN -	Une pression sur cette touche diminue la valeur de saisie

CF25

Douilles de raccordement (fig. 5, page 4)

Repère Description

1 Prise de raccordement de l'alimentation en tension continue

CF35, CF40, CF50

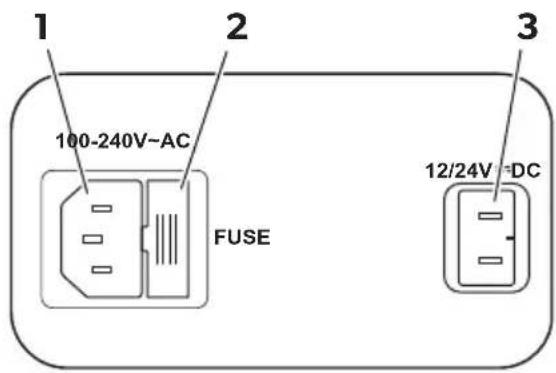

Douilles de raccordement (fig. 6, page 4)

Repère Description

1 Prise de raccordement de l'alimentation en tension alternative 2 Porte-fusible 3 Prise de raccordement de l'alimentation en tension continue

7 Utilisation

7.1 Avant la première utilisation

REMARQUE

Avant de mettre en service votre nouvelle glacière, vous devez, pour des raisons d'hygiène, la nettoyer à l'intérieur et à l'extérieur à l'aide d'un tissu humide (voir aussi chapitre « Nettoyage et entretien », page 49).

Montage des poignées (CF 35, CF 40, CF 50)

Les poignées sont fournies non assemblées. Si vous souhaitez fixer les poignées, procédez comme suit :

▶ Fabriquez une poignée en assemblant deux supports (fig. 7 1, page 4) et une poignée (fig. 7 2, page 4). ▶ Fixez la poignée en vissant les vis fournies dans les trous prévus.

Inversion de la butée des couvercles (CF 50)

Vous pouvez retourner la butée du couvercle si vous voulez ouvrir celui-ci par l'autre côté. Procédez comme représenté :

▶ Ouvrez le couvercle et retirez-le (fig. 8 A, page 5). ▶ Tournez le couvercle. ▶ Insérez le couvercle dans les supports du couvercle sur le côté opposé de la glacière (fig. 8 B, page 5).

Sélection des unités de température (CF 25, CF 35, CF 40, CF 50)

Pour l'affichage de la température, vous pouvez choisir entre les valeurs en °Celsius ou en °Fahrenheit. Voici comment faire :

▶ Mettez l'appareil de réfrigération en marche. ▶ Appuyez deux fois sur la touche « SET » (fig. 4 4, page 4). ▶ Sélectionnez Celsius ou Fahrenheit à l'aide des touches « UP + » (fig. 4 6, page 4) ou « DOWN - » (fig. 4 7, page 4). √ L'écran affiche l'unité de température sélectionnée pendant quelques secondes. L'écran clignote plusieurs fois avant de revenir à l'affichage de la température actuelle.

7.2 Conseils pour économiser de l'énergie

• Choisissez un emplacement bien aéré et à l'abri du soleil.
• Laissez refroidir les aliments chauds avant de les déposer dans la glacière.
• Ne pas ouvrir la glacière plus souvent que nécessaire.
• Ne laissez pas la glacière ouverte plus longtemps que nécessaire.
• Dégivrez la glacière dès qu'une couche de glace s'est formée.
• Évitez les basses températures inutiles.

7.3 Raccordement de la glacière

Câble de rallonge CA

AVERTISSEMENT!

En raison de risques potentiels pour la sécurité sous certaines conditions, le fabricant déconseille fortement l'utilisation d'une rallonge. Toutefois, si vous devez utiliser une rallonge, il est absolument nécessaire qu'il s'agisse d'un câble de rallonge d'appareil sur liste UL (aux États-Unis) ou CSA (au Canada), avec des valeurs nominales de 10 A (minimum), 120 V.

ATTENTION!

• En aucun cas vous ne devez tenter de coller des fils du câble de rallonge.
• N'utilisez pas de bandes électriques ou de diviseurs à 2 voies.
• Toujours dérouler un câble de rallonge afin d'éviter la rétention de la chaleur et la possibilité qu'il fonde.

▶ Sélectionnez un câble de rallonge listé UL/CSA de 120 V~ / ≥ 10 A pour l'utilisation extérieure, selon le tableau suivant :

120 V~	Longueur maximale du cordon
	10 ft. (3 m)	25 ft. (7,6 m)	50 ft. (15,2 m)	100 ft. (30,5 m)
Fils conducteurs	3	3	3	3
AWG	14 (1.6 mm2)	12 (2 mm2)	12 (2 mm2)	12 (2 mm2)

Câble de rallonge CC

ATTENTION!

• Le fabricant déconseille d'utiliser tout type de câble de rallonge CC.
• En aucun cas vous ne devez tenter de coller des fils du câble de rallonge.
• N'utilisez pas de bandes électriques ou de diviseurs à 2 voies.
• Toujours dérouler un câble de rallonge afin d'éviter la rétention de la chaleur et la possibilité qu'il fonde.

▶ Sélectionnez un câble de rallonge listé de 12 V/24 V == / ≥ 10 A pour l'utilisation automobile, selon le tableau suivant :

	Longueur maximale du cordon
12 V---	3 ft. (0,9 m) 6 ft. (1,8 m) 10 ft. (3 m) 12 ft. (3,7 m)
24 V---	6 ft. (1,8 m) 10 ft. (3 m) 15 ft. (4,6 m) 25 ft. (7,6 m)
AWG	14 (1.6 mm2) 12 (2 mm2) 10 (2,6 mm2) 8 (3,3 mm2)

Raccordement à une batterie (véhicule ou bateau)

La glacière peut être branchée sur une tension continue de 12 V--- ou 24 V---.

AVIS ! Risque d'endommagement !

Débranchez la glacière et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide.

Les surtensions peuvent endommager l'électronique des appareils.

Pour des raisons de sécurité, la glacière est équipée d'une protection électronique contre les inversions de polarité en cas de raccordement à une batterie et contre les courts-circuits.

Utiliser un câble de raccordement pour courant continu avec fusible.

AVIS ! Risque d'endommagement !

Pour protéger l'appareil, le connecteur du câble pour courant continu inclus dans la livraison est équipé d'un fusible. Ne retirez pas le connecteur protégé pour courant continu.

Utilisez uniquement le câble pour courant continu inclus dans la livraison.

▶ Introduisez le câble pour CC (fig. 1 2, page 3) dans la prise de tension CC de la glacière (fig. 5 1, page 4/fig. 6 3, page 4). ▶ Connectez le cordon d'alimentation à la prise de sortie CC.

Raccordement à une alimentation CA (p. ex. dans la maison ou au bureau) (CF35, CF40, CF50)

DANGER ! Danger d'électrocution

• Ne vous approchez pas de prises ou de commutateurs lorsque vous avez les mains mouillées ou les pieds dans l'eau.
• Si vous raccordez la glacière à bord d'un bateau à la tension 120 V ~, vous devez dans tous les cas brancher un disjoncteur différentiel entre le circuit de courant alternatif 120 V et la glacière. Veuillez vous renseigner auprès d'un spécialiste.

Les glacières sont équipées d'un bloc d'alimentation intégré à tensions multiples avec raccordement prioritaire pour branchement sur une tension alternative. Le raccordement prioritaire permet de passer directement en fonctionnement sur secteur quand l'appareil est raccordé à un réseau de courant alternatif, même si le câble de raccordement CC est encore branché.

Lors de la commutation entre l'alimentation secteur et l'alimentation de la batterie, la LED rouge peut s'allumer brièvement.

▶ Branchez le cordon d'alimentation CA (fig. 1 3, page 3) dans la prise de tension CA de la glacière (fig. 6 1, page 4). ▶ Connectez le cordon d'alimentation à la prise de sortie CA.

7.4 Utilisation du protecteur de batterie

Le conteneur réfrigérant est équipé d'un protecteur de batterie à plusieurs niveaux qui protège la batterie de votre véhicule, afin d'éviter une décharge profonde lorsqu'il est raccordé au réseau en courant CC.

Si l'appareil de réfrigération est mis en marche alors que l'allumage du véhicule est éteint, il s'arrête automatiquement dès que la tension d'alimentation descend en dessous d'une valeur réglable. L'appareil de réfrigération se remet en marche dès que la batterie est rechargée et que la tension de rallumage est atteinte.

AVIS ! Risque de dommages !

En cas d'extinction par le protecteur de batterie, la batterie n'est plus complètement chargée. Évitez le démarrage et l'arrêt continus du moteur du véhicule lors de l'utilisation de la glacière dans un environnement automobile. Laissez le véhicule recharger la batterie avant d'allumer/éteindre la glacière.

En mode « HIGH », le protecteur de batterie se met en marche plus rapidement qu'en mode « LOW » ou « MED » (voir tableau suivant).

CF18CF25,CF35,CF40,CF50
Mode protecteur de batterie	LOW	HIGH	LOW	MED	HIGH
Tension d'arrêt à 12 V	10,4 V	11,5 V	10,1 V	11,4 V	11,8 V
Tension de redémarrage à 12 V	11,5 V	12,5 V	11,1 V	12,2 V	12,6 V
Tension d'arrêt à 24 V	22,1 V	24,0 V	21,5 V	24,1 V	24,6 V
Tension de redémarrage à 24 V	23,6 V	25,4 V	23,0 V	25,3 V	26,2 V

Sélection du mode de surveillance de la batterie (CF25, CF35, CF40, CF50)

▶ Mettez l'appareil de réfrigération en marche.

▶ Appuyez trois fois sur la touche « SET » (fig. 4 4, page 4).

▶ Sélectionnez le mode du protecteur de batterie à l'aide des touches « UP + » (fig. 4 6, page 4) ou « DOWN - » (fig. 4 7, page 4).

√ L'écran affiche le mode sélectionné pendant quelques secondes. L'écran clignote plusieurs fois avant de revenir à l'affichage de la température actuelle.

REMARQUE

Lorsque l'appareil de réfrigération est alimenté par la batterie de démarrage, réglez le protecteur de batterie sur le mode « HIGH ». Lorsque l'appareil de réfrigération est raccordé à une batterie d'alimentation, le mode « LOW » suffit.

Lorsque vous voulez faire fonctionner l'appareil de réfrigération sur le secteur à courant alternatif par un adaptateur secteur, réglez le protecteur de batterie sur la position « LOW ».

7.5 Utilisation de la glacière

AVIS ! Risque de surchauffe !

Garantissez en permanence une ventilation suffisante pour que la chaleur générée pendant le fonctionnement puisse se dissiper. Assurez-vous que les fentes d'aération ne sont pas recouvertes. La glacière DOIT se trouver à un MINIMUM de 2 pouces (51 mm) des murs ou des surfaces similaires qui pourraient restreindre les conditions importantes de flux d'air du système de refroidissement.

Placez le réfrigérateur sur une surface stable.

Veillez à ce que les fentes d'aération ne soient pas recouvertes, afin que l'air chaud puisse bien s'évacuer.

REMARQUE

Placez la glacière comme illustré (fig. 1, page 3). Si la glacière est utilisée dans une autre position, l'appareil risque d'être endommagé.

Fermez la glacière, voir chapitre « Raccordement de la glacière », page 40.

REMARQUE

Lorsque vous voulez faire fonctionner l'appareil de réfrigération sur le secteur à courant alternatif par un adaptateur secteur, réglez le protecteur de batterie sur la position « LOW ».

AVIS ! Risque de températures trop basses !

Veillez à ne déposer dans la glacière que des objets ou des aliments qui peuvent être réfrigérés à la température sélectionnée.

CF18

Réglez le commutateur à glissière (fig. 3 4, page 3) sur « HIGH » lorsque vous fournissez l'alimentation à partir de la source d'alimentation CC de votre véhicule. Réglez le commutateur à glissière (fig. 3 4, page 3) sur « LOW » lorsque vous fournissez l'alimentation à partir d'une source d'alimentation CC externe.

La LED « POWER » s'allume en vert.

√ La glacière commence par la réfrigération du compartiment intérieur.

√ Lorsque la température de réfrigération est atteinte, le voyant « POWER » est allumé en jaune.

Appuyez pendant une à deux secondes sur la touche « ON/OFF » (fig. 4 1, page 4).

√ La LED « POWER » s'allume.

√ L'écran (fig. 4 5, page 4) s'allume et indique la température de refroidissement actuelle.

REMARQUE

La température affichée est celle du milieu de l'intérieur. Ailleurs, les températures peuvent s'écarter de cette température.

√ La glacière commence par la réfrigération du compartiment intérieur.

REMARQUE

Lorsque vous utilisez la batterie, l'écran s'éteint automatiquement si la tension de la batterie est faible. La LED « POWER » clignote en orange.

Verrouillage de la glacière (CF 35, CF 40)

▶ Fermez le couvercle. ▶ Abaissez le verrouillage (fig. 2 1, page 3) jusqu'à ce qu'il s'enclenche de manière audible.

7.6 Réglage de la température

CF18

Réglez la température de refroidissement avec le régulateur de température (fig. 3 1, page 3).

▶ Appuyez une fois sur la touche « SET » (fig. 4, 4, page 4). ▶ Sélectionnez la température de refroidissement à l'aide des touches « UP + » (fig. 4, 6, page 4) ou « DOWN - » (fig. 4, 7, page 4). √ L'écran affiche la température de réfrigération pendant quelques secondes. L'affichage clignote plusieurs fois, puis la température actuelle est à nouveau affichée.

7.7 Extinction de la glacière

▶ Videz l'appareil de réfrigération. ▶ Éteignez la glacière. ▶ Débranchez le câble de raccordement.

Lorsque vous ne voulez pas utiliser la glacière pendant une période prolongée :

▶ Laissez le couvercle légèrement ouvert. Vous évitez ainsi la formation d'odeurs.

7.8 Dégivrage de la glacière

L'humidité de l'air peut se condenser sous forme de givre au niveau de l'évaporateur ou à l'intérieur de la glacière. Cela diminue la puissance frigorifique. Veillez donc à dégivrer l'appareil à temps.

AVIS ! Risque de dommages !

N'utilisez jamais d'outils durs ou pointus pour enlever la glace ou pour décoincer les objets pris dans la glace.

Procédez de la manière suivante pour dégivrer la glacière :

▶ Sortez le contenu de l'appareil de réfrigération. Placez-les éventuellement dans un autre réfrigérateur pour qu'ils restent froids. ▶ Éteignez l'appareil. ▶ Laissez le couvercle ouvert. ▶ Essuyez l'eau de dégivrage.

7.9 Remplacer le fusible CA (CF 35, CF 40, CF 50)

DANGER ! Danger d'électrocution

Débranchez le câble de connexion avant de remplacer le fusible de l'appareil.

▶ Débranchez les câbles de raccordement. ▶ Retirez le porte-fusible (fig. 6, 2, page 4) en faisant p. ex. levier avec un tournevis. ▶ Remplacez le fusible défectueux par un nouveau fusible de même valeur (T4AL 250 V). ▶ Replacez le porte-fusible dans le boîtier, en appuyant dessus.

7.10 Remplacement du fusible du connecteur (CC)

Retirez le compensateur (fig. 9 4, page 5) du connecteur. Retirez la vis (fig. 9 5, page 5) de la partie supérieure du boîtier (fig. 9 1, page 5). Soulevez avec précaution la partie supérieure du boîtier de la partie inférieure (fig. 9 6, page 5). Retirez la fiche de contact (fig. 9 3, page 5). Remplacez le fusible défectueux (fig. 9 2, page 5) par un fusible neuf de même type et de même caractéristique (3AG, rapide, 10 A). Remontez la prise en effectuant les opérations dans l'ordre inverse.

7.11 Remplacement de l'ampoule (CF25, CF35, CF40, CF50)

Appuyez sur la tige de contact (fig. 10 2, page 5) pour que la partie transparente (fig. 10 1, page 5) de la lampe puisse être retirée par devant. Remplacez l'ampoule.

REMARQUE

Les LED de l'ampoule doivent être alignées avec la partie transparente de la lampe.

Appuyez sur la partie transparente de la lampe pour la rentrer dans le boîtier.

8 Nettoyage et entretien

AVERTISSEMENT!

Avant toute opération de nettoyage ou d'entretien de l'appareil, veillez à le mettre hors secteur.

AVIS ! Risque d'endommagement !

• Ne nettoyez jamais la glacière à l'eau courante et ne la plongez pas non plus dans l'eau.
• N'utilisez pour le nettoyage ni produits abrasifs ni objets durs qui pourraient endommager la glacière.

Nettoyez de temps à autre l'appareil à l'intérieur et à l'extérieur avec un chiffon humide. Assurez-vous que les ouvertures d'aération et de ventilation de l'appareil ne sont pas encombrées de saletés ou de poussières, pour que la chaleur générée par le fonctionnement soit évacuée et que l'appareil ne soit pas endommagé.

9 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.

Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.

10 Guide de dépannage

Dysfonctionnement Cause possible Solution proposée

L'appareil ne fonctionne pas, la LED n'est pas allumée.	Aucune tension n'a été détectée dans la source de courant continu.	Dans la plupart des véhicules, l'allumage doit être allumé avant que l'alimentation soit fournie à la prise DC.
	La prise de tension alternative n'est pas sous tension.	Essayez une autre prise.
	Le fusible de l'appareil est défectueux.	Remplacez le fusible de l'appareil, voir chapitre « Remplacer le fusible CA (CF 35, CF 40, CF 50) », page 47.
	Le bloc d'alimentation intégré est défectueux.	La réparation doit être effectuée uniquement par un service après-vente agréé.
L'appareil ne réfrigère pas (le connecteur est branché, la LED « POWER » est allumée).	Compresseur défectueux.	La réparation doit être effectuée uniquement par un service après-vente agréé.
L'appareil ne réfrigère pas (le connecteur est branché, la LED « POWER » clignote en orange, l'écran est éteint).	Le mode du protecteur de batterie est trop élevé.	Réglez le protecteur de batterie sur un mode moins élevé.
	La tension de la batterie est insuffisante.	Contrôlez la batterie et chargez-la si nécessaire.
Lors du fonctionnement sur prise CC : L'allumage est en marche, l'appareil ne fonctionne pas et la LED n'est pas allumée.	La prise de courant est sale. Ceci entraîne un mauvais contact électrique.	Si la fiche devient très chaude lorsqu'elle est branchée dans la prise de l'allume-cigare, c'est que la prise de l'allume-cigare doit être nettoyée ou que la fiche n'est pas bien montée.
	Le fusible de sécurité du câble de raccordement a grillé.	Remplacez le fusible de la prise CC, voir chapitre « Remplacement du fusible du connecteur (CC) », page 48.
	Le fusible du véhicule est grillé.	Remplacez le fusible de la prise CC du véhicule. Veuillez vous référer au manuel d'utilisation de votre véhicule.

Dysfonctionnement Cause possible Solution proposée

Un message d'erreur s'affiche (p. ex. « Err1 ») et l'appareil ne réfrigère pas.	Un dysfonctionnement interne a arrêté l'appareil.	La réparation doit être effectuée uniquement par un service après-vente agréé.
L'éclairage intérieur d'un compartiment clignote.	Le couvercle du compartiment a été laissé ouvert pendant plus de trois minutes	Refermez le couvercle du compartiment.

11 Élimination des déchets

▶ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

12 Caractéristiques techniques

	CF18CF25
Tension de raccordement : 12/24 V---
Courant nominal- 12 V---: 7,0 A 7,0 A- 24 V---: 3,0 A 3,0 A- 120 V~ :	-
Puissance frigorifique : +10 °C à -18 °C (+50 °F à +0.4 °F)
Capacité utilisable : 18 l (0.64 cu. ft.) 23 l (0.82 cu. ft.)
Classe climatique : N, ST, T
Température ambiante : 18 °C à 43 °C (+50 °F à 109.4 °F)
Émissions sonores : -
Quantité de réfrigérant :	38 g (1.34 oz.)	40 g (1.41 oz.)
Équivalent CO2 :	0,054 t (119.05 lb.)	0,057 t (125.66 lb.)
Potentiel d'effet de serre (GWP) :	1430
Dimensions (L x H x P) en mm (in.) :	300 x 414 x 465(11,81 x 16,30 x 18,31)	260 x 425 x 550(10,24 x 16,73 x 21,65)
Poids :	12 kg (26,46 lb.)	12,7 kg (28 lb.)
Contrôle/certificats :	Intertek4009683
	CF35CF40
Tension de raccordement :	12/24 V--- et 120 V~
Courant nominal- 12 V---: - 24 V---: - 120 V~ : 1,4 A	73
Puissance frigorifique : +10 °C à -18 °C (+50 °F à +0.4 °F)
Capacité utilisable : 31 l (1.1 cu. ft.) 36 l (1.3 cu. ft.)
Classe climatique : N, ST, T
Température ambiante :	18 °C à 43 °C (+50 °F à 109.4 °F)
Émissions sonores :	45 dB(A)
Quantité de réfrigérant :	42 g (1.48 oz.)
Équivalent CO2 :	0,060 t (132.28 lb.)
Potentiel d'effet de serre (GWP) :	1430
Dimensions (L x H x P) en mm (in.) :	360 x 385 x 580(14,17 x 15,16 x 22,83)	360 x 445 x 580(14,17 x 17,52 x 22,83)
Poids :	15,5 kg (34,61 lb.)	17,2 kg (37,92 lb.)
Contrôle/certificats :	US N° de dossier : SA 12891CF50
Tension de raccordement :	12/24 V--- et 120 V~
Courant nominal- 12 V---: - 24 V---: - 120 V~ : 1,4 A	73
Puissance frigorifique : +10 °C à -18 °C (+50 °F à +0.4 °F)
Capacité utilisable : 47 l (1.7 cu. ft.)
Classe climatique : N, ST, T
Température ambiante : 18 °C à 43 °C (+64.4 °F à 109.4 °F)
Émissions sonores : 45 dB(A)
Quantité de réfrigérant : 45 g (1.59 oz.)
Équivalent CO2 : 0,064 t (141.1 lb.)
Potentiel d'effet de serre (GWP) :	1430
Dimensions (L x H x P) en mm (in.) :	360 x 480 x 630(14,17 x 18,9 x 24,8)
Poids :	18 kg (39,68 lb.)
Contrôle/certificats :		~I :

REMARQUE

Si la température ambiante est supérieure à 32 °C (90 °F), la température minimale ne peut être atteinte.

Le circuit frigorifique contient du R134a.

Contient des gaz à effet de serre fluorés

Equipement hermétiquement scellé
