SAF11 - Caixa de som SONY - Manual de utilização gratuito

Tipo de produto	Sistema de alto-falantes ativo 2.1 canais
Marca	Sony
Modelo	SA-F11
Alto-falantes frontais	SS-MS11 (2 caixas)
Subwoofer	SA-WMS11 (ativo)
Potência de saída	Frontais: 20 W × 2, Subwoofer: 20 W + 20 W
Sensibilidade (frontais)	86 dB (1 W, 1 m)
Resposta de frequência (frontais)	90 Hz – 20 000 Hz
Resposta de frequência (subwoofer)	40 Hz – 200 Hz
Alimentação	Rede elétrica, 220-240 V AC, 50/60 Hz
Consumo de energia	42 W
Dimensões (alto-falantes frontais)	68 × 151 × 135 mm (L × A × P)
Dimensões (subwoofer)	145 × 237 × 373 mm (L × A × P)
Peso (alto-falantes frontais)	790 g cada
Peso (subwoofer)	6,3 kg
Entradas	DVD IN (RCA), AUX IN (RCA)
Saídas	Terminais para alto-falantes frontais
Acessórios fornecidos	Cabo de áudio (1,5 m), cabos de alto-falante (2,5 m × 2), controle remoto, pilhas R6 (AA) × 2, almofadas × 12
Funções principais	Ligação/desligação automática, ajuste de volume/agudos/graves, modo filme/música, mudo, som surround virtual VES
Controle remoto	Sim, com funções para TV, videocassete, leitor de DVD
Limpeza	Pano macio levemente umedecido com detergente neutro
Segurança	Desligar antes da limpeza, evitar umidade e fontes de calor, garantir boa ventilação
Reparabilidade	Verificar por um técnico qualificado em caso de problema

Perguntas frequentes - SAF11 SONY

Como conectar o sistema SA-F11 ao leitor de DVD DVP-F11?

Conecte o cabo de áudio fornecido entre a tomada DVD IN do subwoofer e a saída de áudio do DVP-F11. Em seguida, conecte os alto-falantes frontais aos terminais do subwoofer usando os cabos de alto-falante fornecidos.

O que fazer se não houver som?

Verifique as conexões, certifique-se de que o volume está ajustado (tecla LEVEL + ou MASTER VOL + no controle remoto) e que a fonte de entrada está correta (pressione INPUT para selecionar DVD ou AUX).

Como ajustar o volume dos graves e agudos?

Pressione várias vezes MODE até que o indicador BASS ou TREBLE acenda, em seguida, use LEVEL +/− para ajustar. Você também pode usar as teclas BASS +/− e TREBLE +/− do controle remoto.

Como ativar o som surround virtual (VES)?

Ligue a televisão, o DVP-F11 e o subwoofer. Pressione DVD no controle remoto, depois DISPLAY. Selecione VES no menu e escolha VES A ou VES B para um efeito surround virtual sem alto-falantes traseiros.

O controle remoto não funciona mais, o que fazer?

Substitua as pilhas por novas (tipo R6/AA) respeitando a polaridade. Verifique se nenhum obstáculo bloqueia o sensor do controle remoto no subwoofer e se ele não está exposto à luz solar direta.

Como limpar as caixas acústicas?

Use um pano macio levemente umedecido com uma solução detergente neutra. Não use esponjas abrasivas, pó de limpeza nem solventes como álcool ou benzina.

Por que o subwoofer entra em modo de espera?

A função de ligação automática coloca o subwoofer em espera após cerca de 3 minutos sem sinal de áudio. O indicador I/⏻ fica vermelho. Assim que um sinal é detectado, ele liga automaticamente.

Posso usar este sistema com outro leitor de DVD?

Sim, o sistema pode ser conectado a qualquer leitor de DVD equipado com saídas de áudio de 2.1 ou 5.1 canais. Para um leitor 5.1, conecte FRONT L/R a DVD IN e WOOFER OUT a SUBWOOFER IN. Para um leitor de 2 canais, use as tomadas AUX IN.

Como redefinir o controle remoto para as configurações de fábrica?

Pressione simultaneamente as teclas I/⏻ (na parte superior do controle remoto) e MASTER VOL – por alguns segundos. Todos os parâmetros são apagados e retornam aos valores padrão.

O que fazer se o som estiver com interferência?

Verifique se todas as conexões estão corretamente feitas e se os cabos não estão danificados. Certifique-se de que os terminais dos alto-falantes estão bem apertados e que as polaridades (+/−) correspondem.

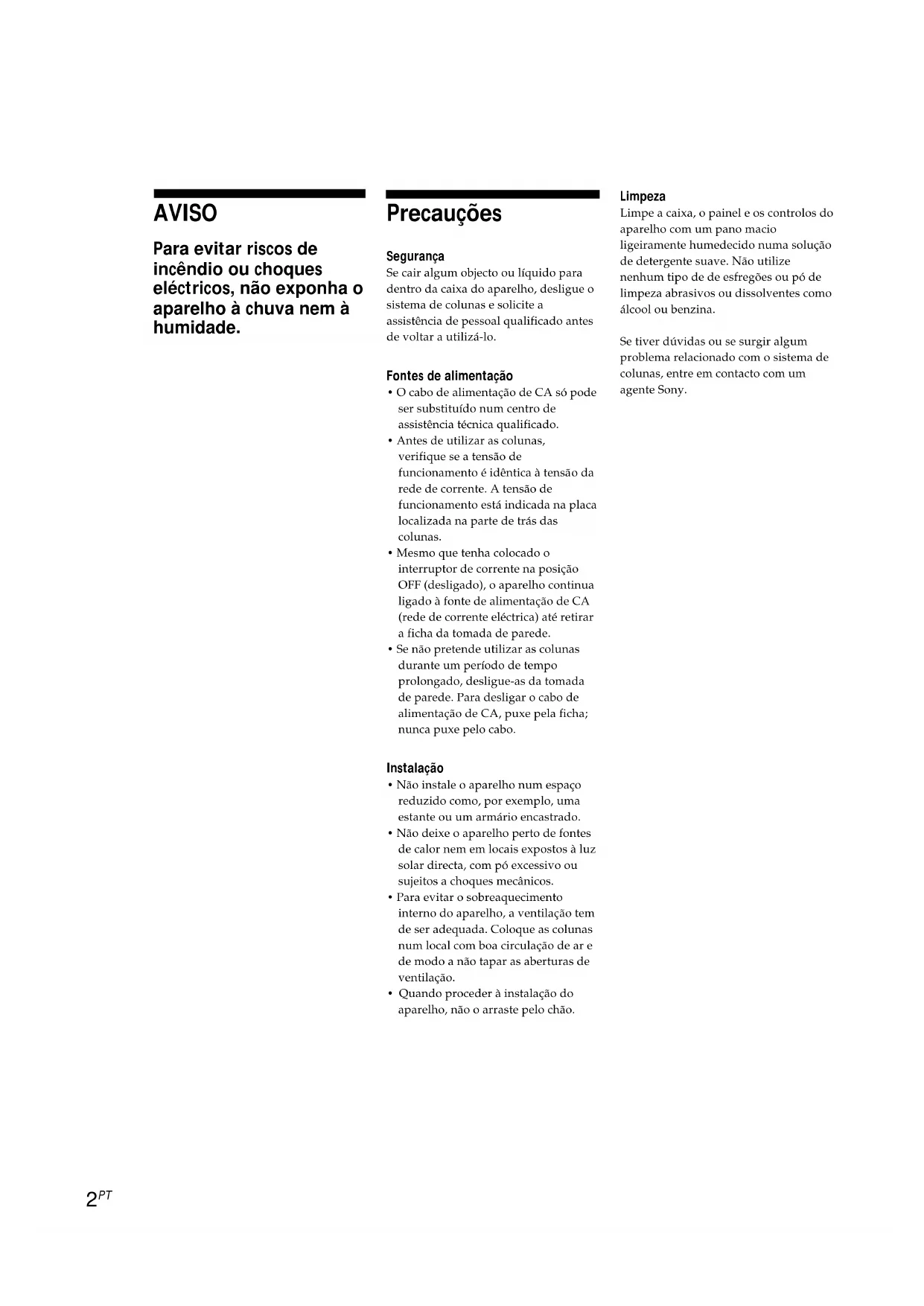

MANUAL DE UTILIZADOR SAF11 SONY

Para evitar riscos de incêndio ou choques eléctricos, não exponha o aparelho à chuva nem à humidade.

Precauções

Segurança

Se cair algum objecto ou líquido para dentro da caixa do aparelho, desligue o sistema de colunas e solicite a assistência de pessoal qualificado antes de voltar a utilizá-lo.

Fontes de alimentação

• O cabo de alimentação de CA só pode ser substituído num centro de assistência técnica qualificado.
• Antes de utilizar as colunas, verifique se a tensão de funcionamento é idêntica à tensão da rede de corrente. A tensão de funcionamento está indicada na placa localizada na parte de trás das colunas.
• Mesmo que tenha colocado o interruptor de corrente na posição OFF (desligado), o aparelho continua ligado à fonte de alimentação de CA (rede de corrente eléctrica) até retirar a ficha da tomada de parede.
• Se não pretende utilizar as colunas durante um período de tempo prolongado, desligue-as da tomada de parede. Para desligar o cabo de alimentação de CA, puxe pela ficha; nunca puxe pelo cabo.

Instalação

• Não instale o aparelho num espaço reduzido como, por exemplo, uma estante ou um armário encastrado.
• Não deixe o aparelho perto de fontes de calor nem em locais expostos à luz solar directa, com pó excessivo ou sujeitos a choques mecânicos.
• Para evitar o sobreaquecimento interno do aparelho, a ventilação tem de ser adequada. Coloque as colunas num local com boa circulação de ar e de modo a não tapar as aberturas de ventilação.
• Quando proceder à instalação do aparelho, não o arraste pelo chão.

Limpeza

Limpe a caixa, o painel e os controlos do aparelho com um pano macio ligeiramente humedecido numa solução de detergente suave. Não utilize nenhum tipo de desfregões ou pó de limpeza abrasivos ou dissolventes como álcool ou benzina.

Se tiver dúvidas ou se surgir algum problema relacionado com o sistema de colunas, entre em contacto com um agente Sony.

Bem-Vindo!

Obrigado por ter adquirido o sistema de colunas SA-F11 da Sony.

O modelo SA-F11 é um sistema de colunas activo que dispõe de duas colunas frontais e um subwoofer.

Se ligar este sistema ao leitor CD/DVD da Sony, modelo DVP-F11, obtém som ambiente de 2,1 canais mesmo que não tenha um receptor (amplificador).

Se utilizar o modo "VES (Virtual

Enhanced Surround)" no menu do ecrã do DVP-F11, obtém som virtual a 3D mesmo que não tenha colunas

posteriores. Para obter mais

informações sobre o som virtual a 3D, consulte as instruções fornecidas com o DVP-F11.

Outros componentes a que pode ligar o sistema de colunas:

• Um leitor DVD equipado com tomadas de saída de 5,1 canais e em que é possível seleccionar se as colunas devem ou não ser ligadas ao aparelho.
• Um leitor DVD equipado com tomadas de saída de 2,1 canais (2 colunas frontais e um subwoofer).

Este Manual

Antes de utilizar o aparelho, leia este manual na íntegra e guarde-o para consultas futuras.

Convenção

Neste manual são utilizados os símbolos seguintes:

Indica que pode utilizar o telecomando para executar a tarefa.

Indica sugestões para facilitar a tarefa.

Índice

Preparativos

Desembalar o aparelho 3

Ligar o sistema 4

Operações Básicas

Ouvir o som 6

Regular o som 7

Funcionamento de outros componentes da Sony 8

Informações Adicionais

Resolução de problemas 9

Verifique se recebeu os seguintes acessórios com o sistema de colunas:

• Cabo de ligação de áudio, 1,5 m (1)
• Cabos de ligação das colunas, 2,5 m (2)
• Telecomando (à distância) (1)
  • Pilhas R6 (tamanho AA) da Sony (2)
  • Pés (12)

Introduza duas pilhas R6 (tamanho AA) no compartimento de pilhas com os pólos + e - colocados de acordo com as marcas. Quando utilizar o telecomando, aponte-o para o sensor remoto R do subwoofer.

Quando deve substituir as pilhas

Em condições normais de utilização, as pilhas devem durar cerca de 6 (seis) meses. Quando o telecomando deixar de funcionar, substitua as pilhas por umas novas.

Notas

• Não deixe o telecomando num local demasiado quente ou húmido.
• Não misture pilhas novas com pilhas usadas.
• Não exponha o sensor remoto à luz solar directa ou à luz de candeciros. Se o fizer, pode provocar uma avaria.
• Se não pretende utilizar o telecomando durante um longo período de tempo, retire as pilhas para evitar que sejam danificadas devido a um possível derramamento do respectivo líquido e consequente corrosão.

Ligar o sistema

Pode ligar o SA-F11 directamente ao leitor de

CD/DVD sem o receptor (amplificador).

Não se esqueça que a ligação descrita no manual de instruções fornecido com o DVP-F11 é diferente da ligação descrita neste manual.

Antes de proceder à ligação, certifique-se de que todos os componentes (incluindo o subwoofer) estão desligados.

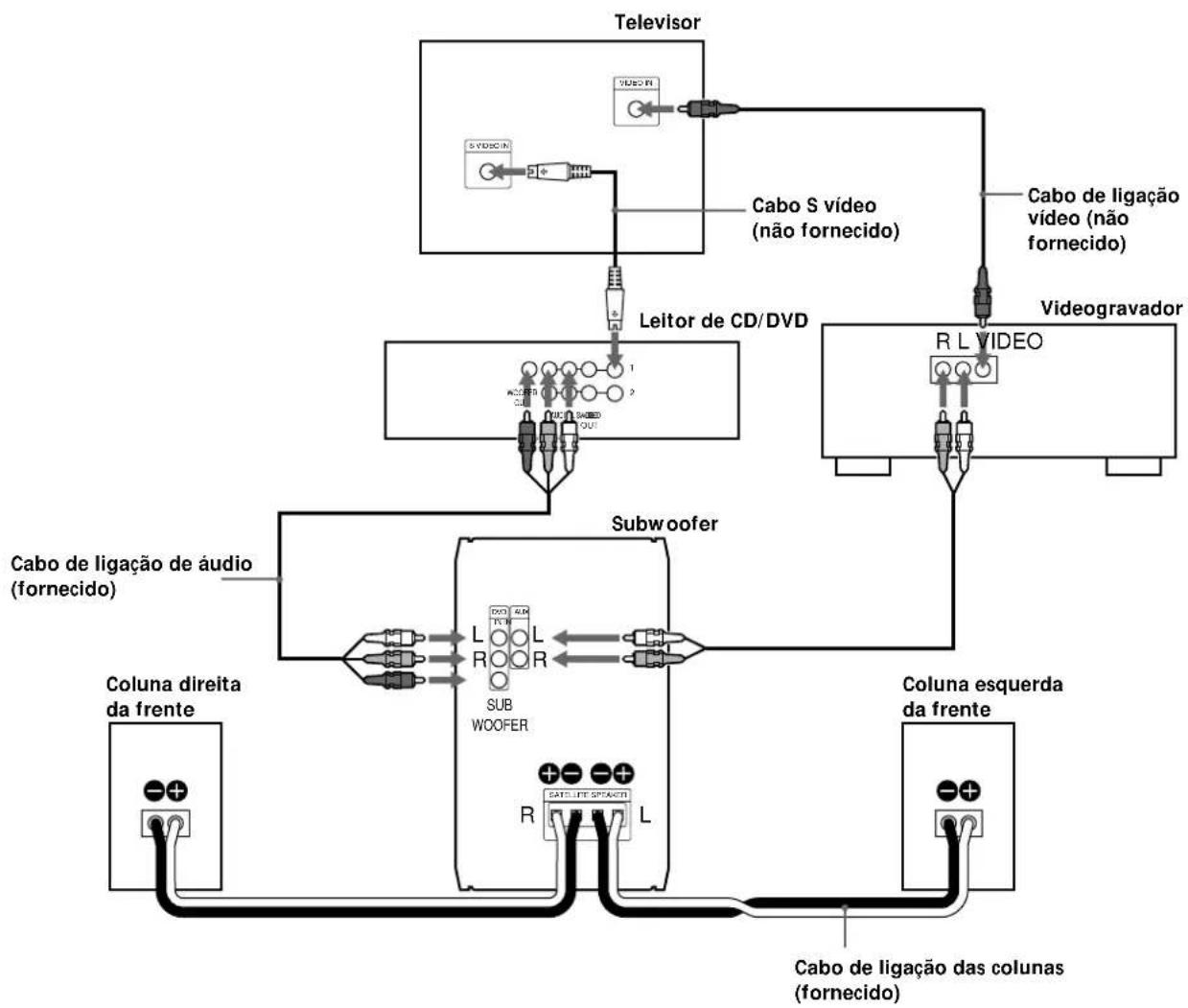

Ligação ao DVP-F11

Esta configuração utiliza-se com o DVP-F11.

Cabos necessários

Cabo de ligação de áudio (1) (fornecido)

Preto Preto Branco (L) Branco (L) Vermelho (R) Vermelho (R)

Quando ligar os cabos, faça corresponder as respectivas cores com as cores das fichas dos componentes: Preto com preto, vermelho (direita) com vermelho e branco (esquerda) com branco. Verifique se fez bem as ligações para evitar a ocorrência de zumbidos e interferências.

Cabos de ligação das colunas (2) (fornecidos)

Ligue os terminais das colunas correspondentes. Se as ligações estiverem invertidas (+ para -), o som é emitido sem graves.

Ligação a um componente diferente do DVP-F11

• Se o leitor DVD estiver equipado com tomadas de saída de 2,1 canais, ligue o SA-F11 e o DVP-F11 do mesmo modo.
• Se o leitor DVD estiver equipado com tomadas de saída de 5,1 canais, ligue o SA-F11 da seguinte maneira:

– Ligue FRONT L/R do leitor DVD a DVD IN L/R do subwoofer.
– Ligue WOOFER OUT do leitor DVD a SUBWOOFER IN do subwoofer.

Quando terminar de fazer as ligações, defina a configuração das colunas traseira e central para "NENHUM". Se não o conseguir fazer, ligue o leitor DVD às tomadas AUX IN.

• Se o leitor DVD estiver equipado com tomadas de saída de 2 canais, ligue-o às tomadas AUX IN do SA-F11.
• Se ligar um videogravador ao SA-F11, ligue-o à tomada AUX IN do SA-F11.

Preparativos para o leitor DVD

É necessário executar algumas programações para o leitor DVD; tudo depende do televisor ou dos outros componentes que é necessário ligar.

Utilize o ecrã de configuração para alterar as várias programações. Para obter mais informações sobre o ecrã de configuração e a programação do televisor, consulte “Programações e ajustes” no manual de instruções fornecido com o DVP-F11.

- Para ligar o leitor a um televisor com um ecrã de formato 16:9

No menu de configuração, programe "FORMATO ECRÃ" em "CONFIGURAR ECRÃ" para a posição "16:9" (programação predefinida).

- Para ligar o leitor a um televisor normal

No ecrã de configuração, programe "FORMATO ECRÃ" em "CONFIGURAR ECRÃ" para "4:3 LETTER BOX" ou "4:3 PAN SCAN."

Instalar as colunas

Monte os pés fornecidos na base do subwoofer e das colunas.

Pés

Pode pendurar ou instalar as colunas frontais numa parede com a ajuda de ganchos ou parafusos (comercializados).

Gancho Parafusos 60 mm

Nota

Você é responsável pela selecção e utilização adequadas do hardware de suporte adquirido num estabelecimento de venda de hardware e pela montagem segura das colunas.

Ouvir o som

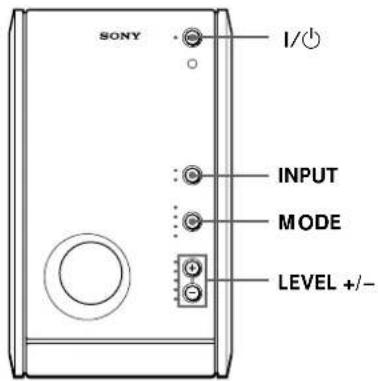

SONY I/ INPUT MODE LEVEL +/- -

1 Ligue o leitor DVD e introduza o disco.

2 Carregue em I/∅ para ligar o subwoofer. O indicador da tecla I/∅ passa de vermelho (modo de espera) para verde.

3 Carregue várias vezes em INPUT até que o indicador DVD acenda.

4 Carregue várias vezes em MODE até que o indicador MASTER VOLUME acenda a verde; em seguida, carregue sem soltar em LEVEL – para regular o volume para o mínimo.

5 Carregue em ▷ no leitor de DVD para iniciar a reprodução. Carregue em LEVEL + ou - para regular o volume.

Pode regular o volume, seleccionando o nível do tom

Carregue várias vezes em MODE até que o indicador de nível do som (SW VOL./BASS/TREBLE) que pretende mudar acenda; em seguida, carregue em LEVEL + ou - para regular o volume do nível do tom seleccionado.

Pode repor o nível de som para a predefinição

Carregue sem soltar em LEVEL + e - e depois em I/∅.

O subwoofer liga-se e desliga-se automaticamente, dependendo da entrada ou não do sinal áudio (função Auto Power).

Se não entrar nenhum sinal áudio durante três minutos, o subwoofer passa para o modo de espera e o indicador I/☐ fica vermelho (Auto Power Off). Quando entrar um sinal áudio, o subwoofer liga-se automaticamente e o indicador I/☐ fica verde (Auto Power On).

Nota

Se carregar na tecla I/º enquanto estiver a ouvir o subwoofer, este passa para o modo de espera. Volte a carregar na tecla I/º para o ligar. Se não carregar novamente na tecla dentro de 3 minutos, a função Auto Power On activa automaticamente o subwoofer.

Funcionamento com o telecomando

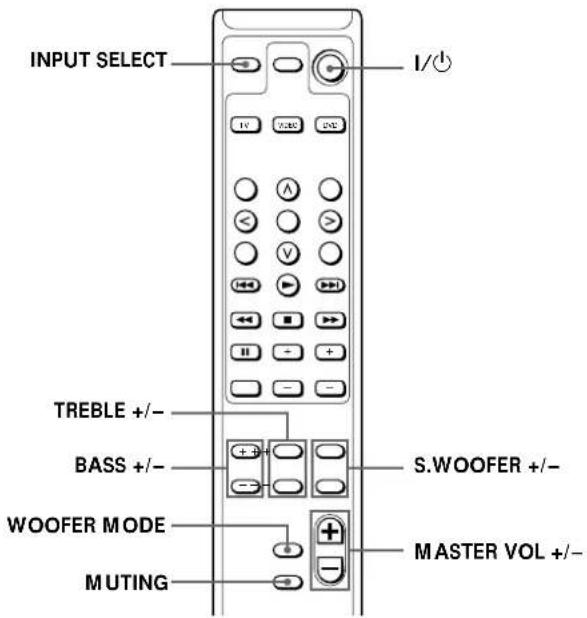

INPUT SELECT I/↓ TREBLE +/- BASS +/- S.WOOFER +/- WOOFER MODE MASTER VOL +/- MUTING

A tabela abaixo mostra as operações que é possível fazer com o telecomando.

Para	Carregue em
Ligar/desligar o aparelho	I/∅
Regular o volume	MASTER VOL + ou -
Seleccionar o componente	INPUT SELECT
Regular o volume de cada tom
LFE *	S.WOOFER + ou -
Graves	BASS + ou -
Agudos	TREBLE + ou -

* Efeito de baixa frequência

Nota

O indicador de nível de tom do subwoofer muda automaticamente quando regula o volume de cada tom com o telecomando.

Pode alterar o modo do woofer de acordo com a fonte

Carregue em WOOFER MODE no telecomando (ou carregue em LEVEL + e - no subwoofer ao mesmo tempo). Quando o indicador SW VOL no subwoofer acender a verde, é activado o modo de cinema (programação predefinida). Se o indicador acender a vermelho, é activado o modo de música. Pode ouvir a mistura de áudio mais adequada; tudo depende da fonte.

Pode cortar o som

Carregue em MUTING no telecomando. Para recuperar o som, carregue em MASTER VOL + (ou em MUTING novamente no telecomando).

Regular o som

Se utilizar o modo "VES (Virtual Enhanced Surround) no menu do ecrã do DVP-F11, obtém som virtual a 3D mesmo sem colunas posteriores.

Alguns leitores DVD da Sony que não o DVP-F11 também têm o modo VES. Se não conseguir ouvir o som do subwoofer mesmo depois de ter seleccionado o modo VES, ligue o leitor DVD às tomadas AUX IN do subwoofer.

Para mais informações, consulte as instruções fornecidas com o leitor DVD.

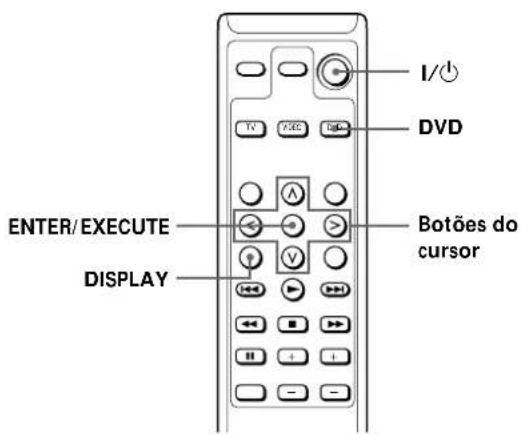

I/O DVD ENTER/EXECUTE DISPLAY Botões do cursor

1 Ligue o televisor, o DVP-F11 e o subwoofer.
2 Carregue em DVD no telecomando. O botão DVD acende e já pode controlar o leitor DVD com o telecomando do subwoofer (consulte a página 8).
3 Carregue em DISPLAY no telecomando. O visor do menu de controlo aparece no ecrã do televisor.
4 Seleccione "VES" carregando nos botões do cursor ( </> / ) no telecomando depois carregue em ENTER/EXECUTE.

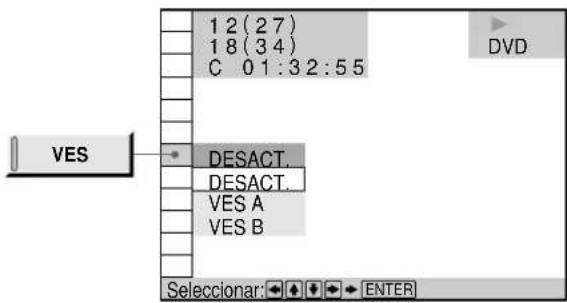

1 2 (2 7) 1 8 (3 4) C 0 1:3 2:5 5 DVD VES • DESACT. DESACT. VES A VES B Seleccionar: ENTER

5 Seleccione "VES A" ou "VES B" e carregue em ENTER/EXECUTE.

Efeitos de cada item

DESACT.

Saída de sinais de 2 canais para o som estéreo dos CD. Os sinais de 5 canais para o som Dolby Digital dos DVD são convertidos em 2 canais de saída.

Utiliza a representação de som a 3D para criar colunas posteriores virtuais a partir do som das colunas frontais (L, R), sem utilizar as colunas posteriores reais. As colunas virtuais são reproduzidas como mostra a ilustração abaixo.

Utiliza a representação de som a 3D para criar colunas posteriores virtuais a partir do som das colunas frontais (L, R), sem utilizar as colunas posteriores reais. As colunas virtuais são reproduzidas como mostra a ilustração abaixo.

L R

Notas

• Não pode seleccionar "VES" quando "DOLBY DIGITAL" estiver regulado para "DOLBY DIGITAL" na opção "CONFIGURAR AUDIO".
• Se o leitor fizer a saída do sinal através de OPTICAL e COAXIAL, o efeito de surround só se ouve se regular "MPEG" para "PCM" na opção "CONFIGURAR AUDIO".
• Alguns discos não têm som posterior. Neste caso, não consegue obter o efeito de som surround a 3D.
• Quando seleccionar um item, o som fica cortado durante um momento.
• Se o sinal de reprodução não tiver o componente surround, pode ser difícil ouvir os efeitos, mesmo que seleccione "VES A" ou "VES B".
• Instale as colunas frontais de modo a formar um triângulo equilátero, incluindo a posição de audição; caso contrário, será difícil ouvir, mesmo que seleccione "VES A" ou "VES B".
• Quando seleccionar "VES A" ou "VES B", regule as programações de surround dos dispositivos ligados, por exemplo, o amplificador, para DESACT.

Funcionamento de outros componentes da Sony

Pode utilizar o telecomando fornecido para controlar outros componentes da Sony como, por exemplo, televisores, videogravadores e leitores DVD.

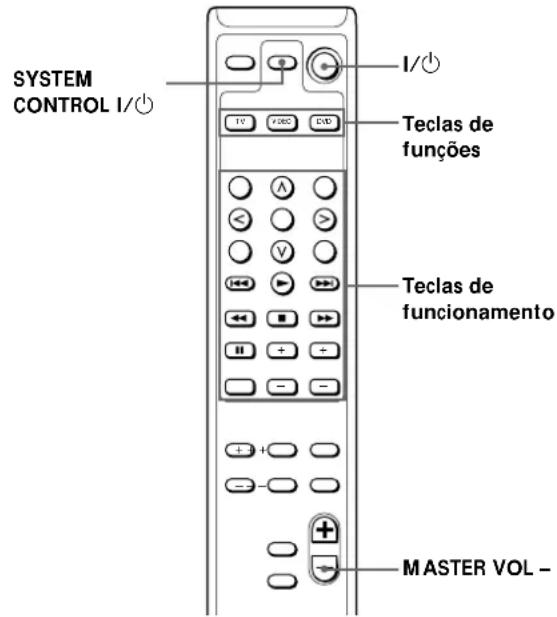

SYSTEM CONTROL I/⏻ I/⏻ Teclas de funções Teclas de funcionamento MASTER VOL -

Antes de utilizar o telecomando para o componente da Sony

A tabela abaixo mostra os componentes que o telecomando suporta.

Tecla de função	Componente(s) seleccionável(eis)
TV Televisor
VIDEO VTR 1 (deck Beta), VTR 2 (deck de 8 mm), VTR 3 (deck VHS)
DVD DVD (leitor)

A botão TV selecciona apenas o televisor e o botão DVD somente o leitor DVD.

Utilize a tecla VIDEO para seleccionar qualquer outro componente da Sony. A tecla VIDEO está pré-programado para VTR 3 (deck VHS).

Para alterar os valores destas teclas, carregue na tecla VIDEO ao mesmo tempo que carrega na tecla indicado na tabela abaixo.

Carregue em VIDEO e em Para seleccionar

TITLE VTR 1 (Beta)

(botão para cima do cursor) VTR 2 (8 mm)

MENU VTR 3 (VHS)

Para recuperar as predefinições

Carregue em ambos os botões I/½ na parte superior do telecomando juntamente com MASTER VOL –. Todos os parâmetros guardados no telecomando são eliminados e recuperam os respectivos valores predefinidos.

Funcionamento de outros componentes da Sony

Execute o procedimento abaixo para controlar outros componentes da Sony de que disponha.

1 Carregue na tecla de função no telecomando pertencente ao componente que pretende utilizar (TV, VIDEO ou DVD).
O componente que seleccionou é activado.

2 Controle os componentes com as teclas de funcionamento.

Cada tecla de funcionamento no telecomando corresponde a uma operação básica no componente da Sony.

Para obter mais informações sobre como utilizar cada tecla de funcionamento, consulte o manual de instruções do respectivo componente da Sony.

Quando carrega numa tecla de funcionamento

A tecla de função do respectivo componente (TV, VIDEO ou DVD) começa a piscar para que saiba que está a ser utilizada. Se carregar numa tecla de funcionamento sem operação correspondente no componente da Sony que está a ser utilizado, nenhuma das teclas de funcionamento pisca.

Desligar outros componentes da Sony

1 Carregue na tecla de função do componente da Sony que pretende desligar.
2 Carregue em SYSTEM CONTROL I/☐. O componente seleccionado entra em modo de espera.

Resolução de problemas

Se surgir algum problema com o sistema de colunas, verifique a lista abaixo e siga as instruções indicadas. Se o problema persistir, consulte o agente Sony mais próximo.

Não sai som do sistema de colunas.

→Verifique se todas as ligações foram feitas correctamente.
→ Regule o volume carregando em LEVEL +/- (ou MASTER VOL +/- no telecomando).
→Verifique se o selector da fonte de programação no subwoofer está regulado para a fonte adequada.

Não sai som do subwoofer.

→Quando ligar o subwoofer ao DVP-F11, certifique-se de que a programação do subwoofer é "SIM".
→ Se ligar o subwoofer a um componente que não o DVP-F11, ligue-o às tomadas AUX IN do subwoofer.

O som das colunas sai com zumbidos ou interferências.

→Verifique se todas as ligações foram feitas correctamente.

De repente, o som deixou de se ouvir.

→Verifique se todas as ligações forem feitas correctamente. O contacto entre os fios descarnados das colunas nos respectivos terminais pode provocar um curto-circuito.

Sistema de colunas Gama total, blindagem magnética

Impedância nominal 6 ohms

Potência máxima de entrada: 100 watts

Nível de sensibilidade 86 dB (1 W, 1 m)

Gama de frequência 90 Hz - 20.000 Hz

Dimensões (l/a/p) Aprox. 68 · 151 · 135 mm, incluindo a grelha frontal

Peso Aprox. 790 g cada

Sistema de colunas Subwoofer activo, blindagem

magnética

Gama de frequência de reprodução 40 Hz - 200 Hz

Saída de corrente

Frontal 20 W · 2

Subwoofer 20 W + 20 W

Entradas

DVD IN (tomadas com pinos de entrada)

AUX IN (tomadas com pinos de entrada)

Saídas

Requisitos de alimentação 220 - 230 V CA, 50/60 Hz

Consumo de energia 42 W

Dimensões (l/a/p) Aprox. 145 · 237 · 373 mm

Peso Aprox. 6,3 kg

Acessórios fornecidos

Design e características técnicas sujeitos a alteração sem aviso prévio.

ADVARSEL
