KÄYTTÖOHJE SAF11 SONY

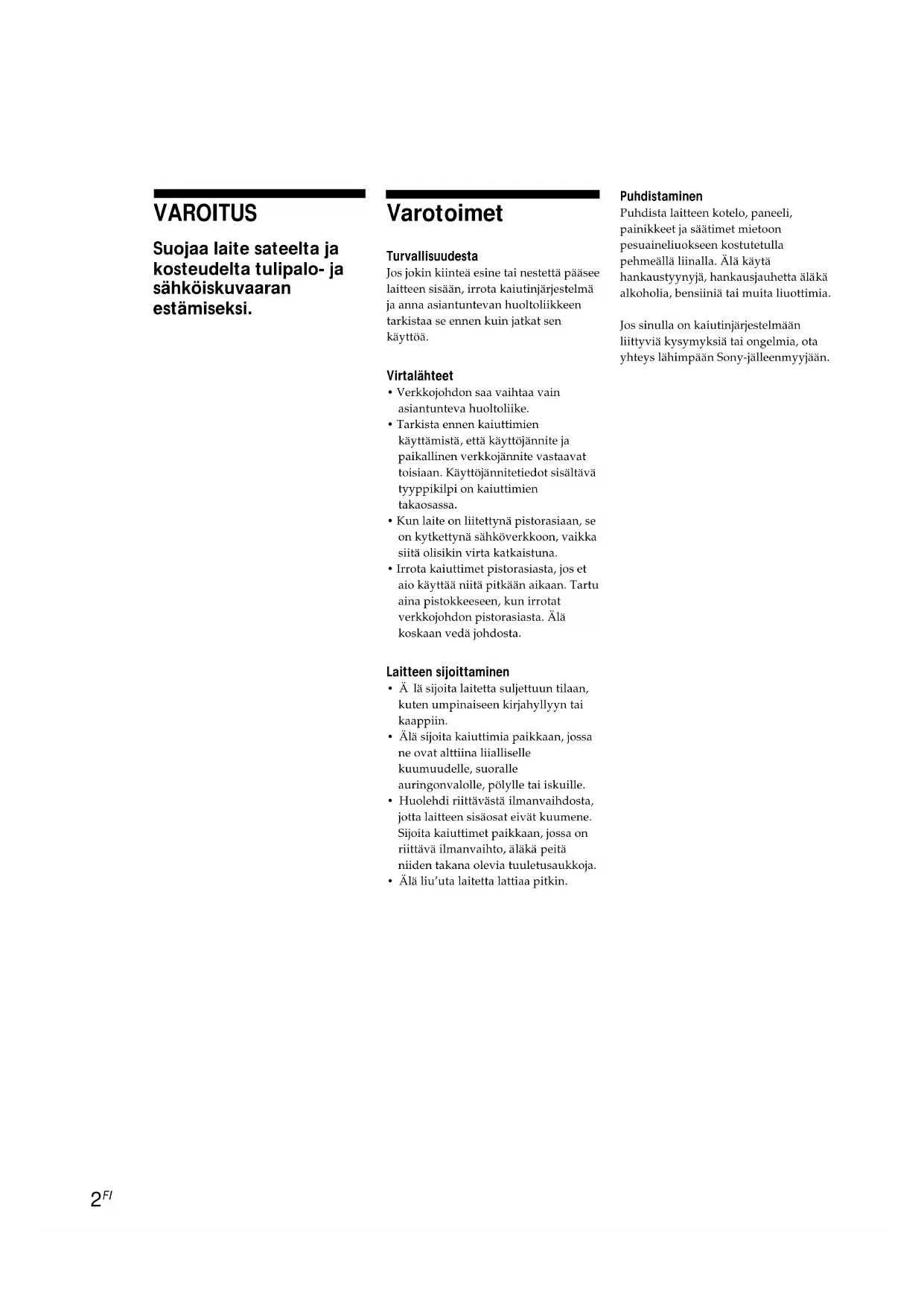

VAROITUS Suojaa laite sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran estämiseksi. Varotoimet Turvallisuudesta Jos jokin kiinteä esine tai nestettä pääsee laitteen sisään, irrota kaiutinjärjestelmä ja anna asiantuntevan huoltoliikkeentarkistaa se ennen kuin jatkat senkäyttöä. Virtalähteet

• Verkkojohdon saa vaihtaa vainasiantunteva huoltoliike.• Tarkista ennen kaiuttimien käyttämistä, että käyttöjännite ja paikallinen verkkojännite vastaavat toisiaan. Käyttöjännitetiedot sisältävä tyyppikilpi on kaiuttimientakaosassa.• Kun laite on liitettynä pistorasiaan, se on kytkettynä sähköverkkoon, vaikka siitä olisikin virta katkaistuna.• Irrota kaiuttimet pistorasiasta, jos et aio käyttää niitä pitkään aikaan. Tartu aina pistokkeeseen, kun irrotatverkkojohdon pistorasiasta. Äläkoskaan vedä johdosta. Laitteen sijoittaminen
• Älä sijoita laitetta suljettuun tilaan,kuten umpinaiseen kirjahyllyyn taikaappiin.
• Älä sijoita kaiuttimia paikkaan, jossa ne ovat alttiina liiallisellekuumuudelle, suoralleauringonvalolle, pölylle tai iskuille.
• Huolehdi riittävästä ilmanvaihdosta, jotta laitteen sisäosat eivät kuumene. Sijoita kaiuttimet paikkaan, jossa on riittävä ilmanvaihto, äläkä peitä niiden takana olevia tuuletusaukkoja.
• Älä liu’uta laitetta lattiaa pitkin. Puhdistaminen Puhdista laitteen kotelo, paneeli,painikkeet ja säätimet mietoonpesuaineliuokseen kostutetulla pehmeällä liinalla. Älä käytä hankaustyynyjä, hankausjauhetta äläkä alkoholia, bensiiniä tai muita liuottimia.Jos sinulla on kaiutinjärjestelmään liittyviä kysymyksiä tai ongelmia, ota yhteys lähimpään Sony-jälleenmyyjään.3

GBFRDEESNLSEITPTNODK

SISÄLTÖ Käyttöönotto Pakkauksen avaaminen 3 Järjestelmän asentaminen 4 Perustoiminnot Äänen kuunteleminen 6 Äänen säätäminen 7 Muiden Sony-laitteiden käyttäminen 8 Lisätietoja Vianmääritys 9Tekniset tiedot 9 Tervetuloa! Kiitos, että olet hankkinut Sonynkaiutinjärjestelmän SA-F11. SA-F11 on aktiivinen kaiutinjärjestelmä, johon kuuluu kaksi etukaiutinta jasubwoofer. Kun liität tämän järjestelmän Sonyn CD/DVD-soittimeen DVP-F11, voitkuunnella 2,1-kanavaista surround-ääntä, vaikka sinulla ei olisikaanvastaanotinta (vahvistinta).Valitsemalla DVP-F11:n kuvaruutunäytöstä toiminnon “VES (Virtual Enhanced Surround)”, voit kuunnella 3D-virtuaaliääntä myös ilman takakaiuttimia. Katso DVP-F11:n käyttöohjeesta lisätietoja 3D-äänestä. Muita laitteita, joihin voit liittää tämän kaiutinjärjestelmän:– DVD-soitin, jossa on 5,1-kanavien lähtöliitännät ja josta voi valita asetuksen sen mukaan, onkolaitteeseen liitetty kaiuttimet vai ei.– DVD-soitin, jossa on 2,1-kanavien(2 etukaiutinta ja subwoofer) lähtöliitännät. Tästä käyttöoppaasta Lue tämä käyttöohje huolellisesti ennen laitteen käytön aloittamista ja säilytä se myöhempää käyttöä varten. Merkintätavat Tässä käyttöoppaassa on käytetty seuraavia symboleja: Toimintoa voi ohjatakaukosäätimellä.

Toiminnon käyttöä helpottavia vihjeitä. Pakkauksen avaaminen Tarkista, että olet saanut kaiutinjärjestelmän mukana seuraavat varusteet:

• audiojohto, 1,5 m (1)• kaiutinjohdot, 2,5 m (2)• kaukosäädin (1)• Sonyn R6-paristot (koko AA) (2)• pehmustetyynyt (12) Paristojen asentaminen kaukosäätimeen Asenna kaksi R6-paristoa (koko AA) paikalleen niin, että paristojen navat + ja – tulevat oikeille puolille paristolokeroon. Kun käytät kaukosäädintä, suuntaa se subwooferissa olevaan kaukosäätimen tunnistimeen g. z Paristojen vaihtamisajankohta Normaalissa käytössä paristojen pitäisi kestää noin 6 kuukautta. Kun kaukosäätimellä ei voi enää ohjata kaiuttimia, vaihda molemmat paristot uusiin. Huomautuksia
• Älä jätä kaukosäädintä kuumaan tai kosteaan paikkaan.

• Älä käytä uutta paristoa yhdessä vanhan kanssa.

• Älä altista kaukosäätimen tunnistinta suoralle auringonvalolle tai muille voimakkaille valonlähteille. Muutoin kaukosäädön toiminta voi häiriytyä.

• Jos et aio käyttää kaukosäädintä pitkään aikaan, poista paristot, jotta niiden mahdollinen vuotaminen ja siitä aiheutuva korroosio ei vahingoita kaukosäädintä.Käyttöönotto

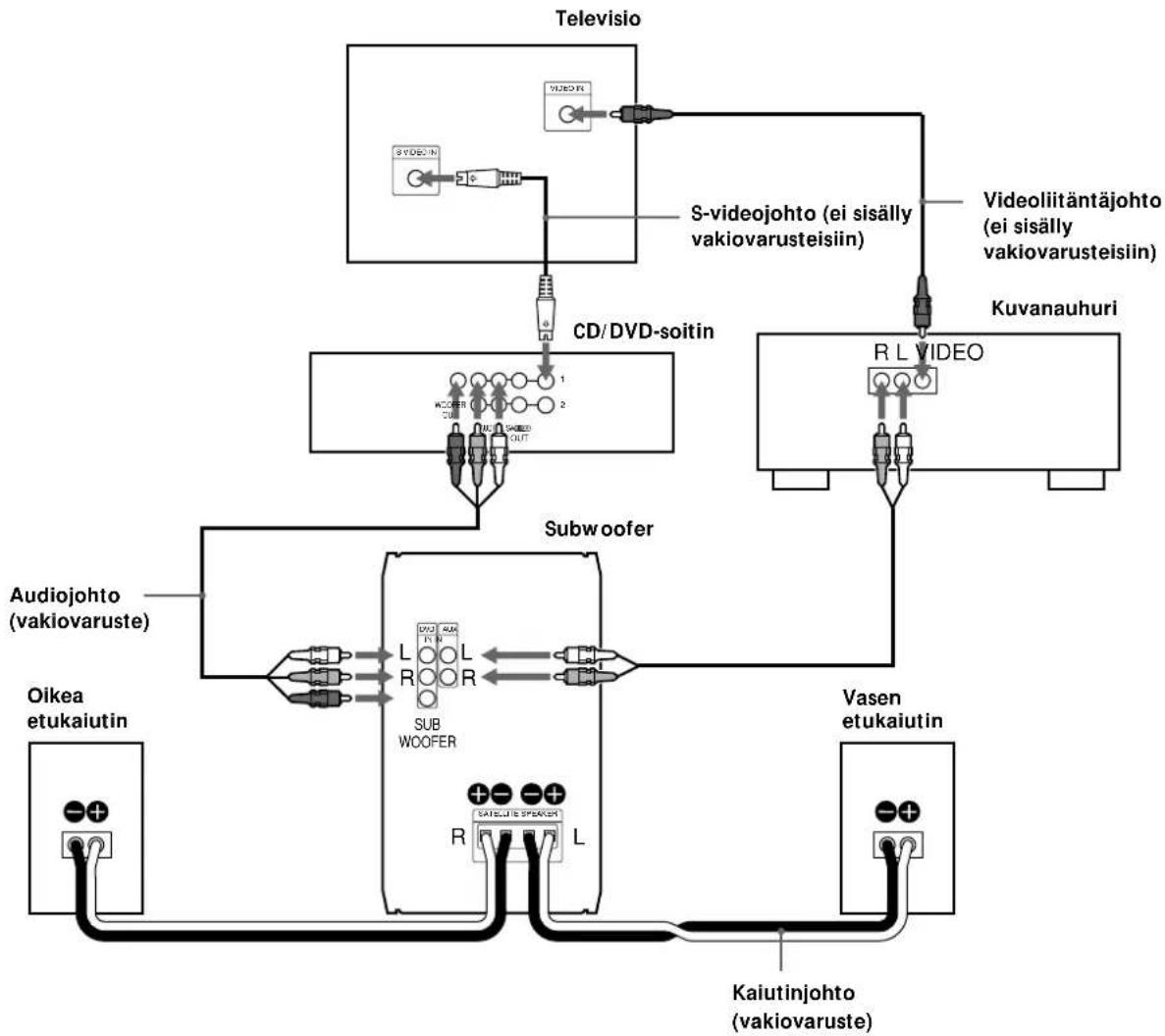

VIDEO IN Järjestelmän asentaminen Voit liittää SA-F11:n suoraan CD/DVD-soittimeen ilman vastaanotinta (vahvistinta). Huomaa, että DVP-F11:n käyttöohjeessa kuvattu liitäntätapa on eri kuin tässä oppaassa kuvattu. Varmista ennen liittämistä, että kaikista laitteista (myös subwooferista) on katkaistu virta. Liittäminen DVP-F11:een Järjestelmä liitetään DVP-F11:een seuraavasti. SubwooferS-videojohto (ei sisällyvakiovarusteisiin)CD/DVD-soitinVasenetukaiutinOikeaetukaiutinAudiojohto(vakiovaruste)TelevisioKaiutinjohto(vakiovaruste)KuvanauhuriVideoliitäntäjohto(ei sisällyvakiovarusteisiin)Käyttöönotto

DVD-soittimen asetusten tekeminen DVD-soittimen tarpeelliset asetukset määräytyvät television tai muiden liitettävien laitteiden mukaan. Voit muuttaa eri asetuksia asetusnäytössä. Katso DVP-F11:n käyttöohjeen kohdasta “Asetukset ja säädöt” lisätietoja asetusnäytöstä ja television asetuksesta.

• Soittimen liittäminen laajakuvatelevisioon Valitse asetusnäytön NÄYTTÖASETUKSET-vaiheen TV-TYYPPI-asetukseksi 16:9 (oletusasetus).

• Soittimen liittäminen tavalliseen televisioon Valitse asetusnäytön NÄYTTÖASETUKSET-vaiheen TV-TYYPPI-asetukseksi 4:3 LETTER BOX tai 4:3 PAN SCAN. Kaiuttimien asentaminen Kiinnitä vakiovarusteisiin sisältyvät pehmustetyynyt subwooferin ja kaiuttimien pohjaan. Voit ripustaa tai kiinnittää etukaiuttimet seinään koukkujen tai ruuvien avulla (saatavissa asianmukaisista liikkeistä). Huomautus Olet itse vastuussa ostamiesi kiinnitystarvikkeiden oikeasta valinnasta ja käytöstä sekä kaiuttimien oikeasta ja turvallisesta kiinnityksestä. Pehmustetyynyt Musta Valkoinen (L) Punainen (R) Musta Valkoinen (L) Punainen (R) Koukku 60 mm Ruuvit

Tarvittavat johdot Audiojohto (1) (vakiovaruste) Noudata värikoodeja liittäessäsi johtoja: musta liitin mustaan liitäntään, punainen (oikea) punaiseen ja valkoinen (vasen) valkoiseen. Liitä johdot tiukasti, sillä löysät liitännät voivat aiheuttaa hurinaa ja kohinaa. Kaiutinjohdot (2) (vakiovaruste) Liitä johdot kaiutinliitäntöihin oikein. Jos liität johdot väärin päin (plusjohtimen (+) miinusnapaan (–)), äänestä puuttuu matalia taajuuksia. Liittäminen muuhun kuin DVP-F11:een

• Jos DVD-soittimessasi on 2,1-kanavien lähtöliitännät, liitä SA-F11 samalla tavalla kuin DVP-F11:een.

• Jos DVD-soittimessasi on 5,1-kanavien lähtöliitännät, liitä SA-F11 seuraavasti: – Liitä DVD-soittimen FRONT L/R -liitännät subwooferin DVD IN L/R -liitäntöihin. – Liitä DVD-soittimen WOOFER OUT -liitäntä subwooferin SUBWOOFER IN -liitäntään. Kun olet liittänyt laitteet, valitse taka- ja keskikaiuttimien asetukseksi “EI MITÄÄN”. Jos et voi tehdä tätä asetusta, liitä DVD-soitin AUX IN -liitäntöihin.

• Jos DVD-soittimessasi on 2-kanavaiset lähtöliitännät, liitä se SA-F11:n AUX IN -liitäntöihin.

• Jos liität SA-F11:een kuvanauhurin, liitä se SA-F11:n AUX IN -liitäntöihin.Perustoiminnot

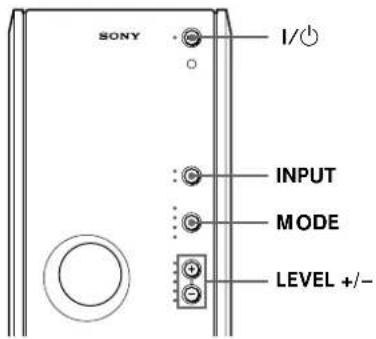

Äänen kuunteleminen 1 Kytke DVD-soittimeen virta ja aseta siihen levy. 2 Kytke subwooferiin virta painamalla 1/u -painiketta. Painikkeen 1/u ilmaisin vaihtuu punaisesta (valmiustila) vihreäksi. 3 Paina INPUT-painiketta toistuvasti, kunnes DVD- ilmaisin syttyy. 4 Paina MODE-painiketta toistuvasti, kunnes vihreä MASTER VOLUME -ilmaisin syttyy. Pienennä sitten äänenvoimakkuus minimiin pitämällä painiketta LEVEL – alas painettuna. 5 Aloita soitto painamalla DVD-soittimen · -painiketta. Säädä äänenvoimakkuus painamalla painiketta LEVEL + tai –. z Voit säätää kunkin äänialueen äänenvoimakkuuden erikseen Paina MODE-painiketta toistuvasti, kunnes haluamasiäänialueen ilmaisin (SW VOL/BASS/TREBLE) syttyy. Säädä sitten valitsemasi äänialueen voimakkuus painamalla painiketta LEVEL + tai –. z Voit palauttaa äänialueen äänenvoimakkuuden tehdasasetuksen mukaiseksi Paina ja pidä alas painettuina painikkeita LEVEL + ja –. Paina sitten painiketta 1/u. z Subwooferin virta kytkeytyy ja katkeaa automaattisesti sen mukaan, tuleeko laitteeseen äänisignaali vai ei (automaattinen virrankytkentä) Jos subwooferiin ei tule äänisignaalia kolmeenminuuttiin, se kytkeytyy valmiustilaan ja 1/u-ilmaisinmuuttuu punaiseksi (automaattinen virrankatkaisu). Jossubwooferiin tulee äänisignaali, siihen kytkeytyy automaattisesti virta ja 1/u-ilmaisin muuttuu vihreäksi (automaattinen virrankytkentä). Huomautus Jos painat 1/u-painiketta kuunnellessasi subwooferia,subwoofer kytkeytyy valmiustilaan. Kytke subwooferiinvirta painamalla 1/u-painiketta uudelleen. Jos et painapainiketta uudelleen kolmen minuutin kuluessa,automaattinen virrankytkentätoiminto kytkee subwooferiin Käyttö kaukosäätimellä Z Seuraavassa taulukossa on lueteltu toiminnot, joita voi käyttää kaukosäätimellä. Toiminto Virran kytkeminen tai katkaisuÄänenvoimakkuuden säätöLähdelaitteen valinta Kunkin äänialueen voimakkuuden säätö LFE *BassoDiskantti* Matalat tehosteäänet Huomautus Subwooferin äänenvoimakkuuden ilmaisin muuttuu automaattisesti, kun säädät eri äänialueiden voimakkuutta kaukosäätimellä. z Voit muuttaa subwooferin toimintatilaa äänilähteen mukaan Paina kaukosäätimen WOOFER MODE -painiketta (taisubwooferin painikkeita LEVEL + ja – samanaikaisesti).Kun subwooferin vihreä SW VOL -ilmaisin syttyy,toimintatila vaihtuu elokuvatilaksi (tehdasasetus). Kunpunainen ilmaisin syttyy, toimintatila vaihtuu musiikkitilaksi. Voit käyttää äänilähteen mukaan sopivinta toimintatilaa. z Voit mykistää äänen Paina kaukosäätimen MUTING-painiketta.Kun haluat palauttaa äänen, paina painiketta MASTERVOL + (tai uudelleen kaukosäätimen painikettaMUTING). Paina 1/u MASTER VOL + tai –INPUT SELECTS.WOOFER + tai –BASS + tai –TREBLE + tai – 1/uINPUT MODE LEVEL +/– 1/uS.WOOFER +/–TREBLE +/–BASS +/–MASTER VOL +/–WOOFER MODEMUTINGINPUT SELECTPerustoiminnot

Äänen säätäminen Z Valitsemalla DVP-F11:n kuvaruutunäytöstä toiminnon “VES (Virtual Enhanced Surround)” voit kuunnella 3D-virtuaaliääntä myös ilman takakaiuttimia. Myös joissakin muissa Sonyn DVD-soittimissa kuin DVD-F11: ssä voi valita VES-toimintatilan. Jos subwooferista ei kuulu ääntä, vaikka valitset VES-tilan, liitä DVD-soitin subwooferin AUX IN -liitäntöihin. Katso lisätietoja DVD-soittimen käyttöohjeesta. Asetusten vaikutus EI KÄYT. Soitin soittaa CD-levyjen 2-kanavaisen stereoäänen. Soitin muuttaa DVD-levyjen 5-kanavaisen Dolby Digital -äänen 2-kanavaiseksi. VES (Virtual Enhanced Surround) A Luo 3D-äänikentän avulla vasemman ja oikean etukaiuttimen äänestä virtuaaliset takakaiuttimet ilman todellisia takakaiuttimia. Virtuaalikaiuttimet tuotetaan alla olevan kuvan mukaisesti. VES (Virtual Enhanced Surround) B Luo 3D-äänikentän avulla vasemman ja oikean etukaiuttimen äänestä virtuaaliset takakaiuttimet ilman todellisia takakaiuttimia. Virtuaalikaiuttimet tuotetaan alla olevan kuvan mukaisesti. Huomautuksia

• Kun AUDIOASETUKSET-näytön DOLBY DIGITAL -asetuksena on DOLBY DIGITAL, et voi valita vaihtoehtoa VES.
• Jos soitin antaa signaalin OPTICAL- ja COAXIAL -liitännöistä, surround-tilavaikutelma kuuluu vain, kun AUDIOASETUKSET-vaiheen MPEG-asetuksena PCM.
• Joillakin levyillä ei ole takakanavien ääntä. Tällöin äänessä ei ole 3D-tilavaikutelmaa.
• Kun valitset asetuksen, ääni katkeaa hetkeksi.

• Jos soitettavassa signaalissa ei ole surround-ääniosia ja valitset asetuksen VES A tai VES B, asetuksen vaikutustavoi olla vaikea kuulla.• Sijoita etukaiuttimet niin, että ne muodostavattasasivuisen kolmion kuuntelupaikan kanssa. MuutoinVES A- ja VES B -asetusten vaikutusta voi olla vaikeakuulla.• Kun valitset vaihtoehdon VES A tai VES B, aseta liitettyjenlaitteiden (esimerkiksi vahvistimen) surround-asetukseksiEI KÄYT.

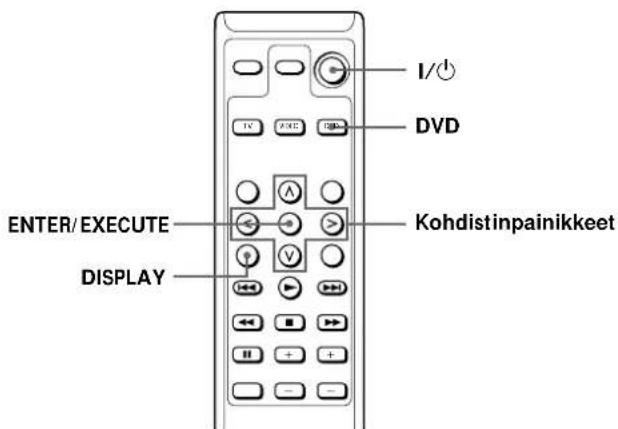

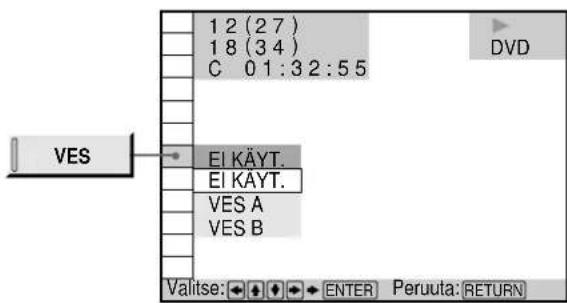

L R 1 Kytke virta televisioon, DVP-F11:een ja subwooferiin. 2 Paina kaukosäätimen DVD-painiketta. DVD-painikkeen ilmaisin syttyy, ja voit ohjata DVD-soitinta subwooferin kaukosäätimellä (katso sivua 8). 3 Paina kaukosäätimen DISPLAY-painiketta. Ohjausvalikkonäyttö tulee television kuvaruutuun. 4 Valitse “VES” painamalla kaukosäätimen kohdistinpainikkeita ( / / / ) ja paina sitten ENTER/EXECUTE-painiketta. 5 Valitse “VES A” tai “VES B” ja paina ENTER/ EXECUTE-painiketta. DISPLAY DVD ENTER/EXECUTEKohdistinpainikkeet 1/u EI KÄYT. EI KÄYT. VES A VES B Valitse: Peruuta: ENTER RETURN

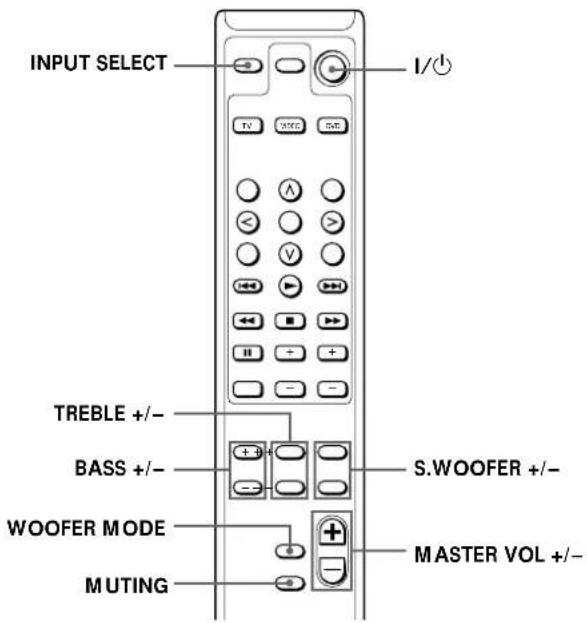

Muiden Sony-laitteiden käyttäminen Z Voit ohjata vakiovarusteisiin sisältyvällä kaukosäätimellä Sonyn muita laitteita, kuten televisioita, kuvanauhureita ja DVD-soittimia. Paina VIDEO ja Valittu asetus TITLE VTR 1 (Beta) (kohdistin ylös -painike) VTR 2 (8 mm)MENU VTR 3 (VHS) Kaikkien asetusten palauttaminen tehdasasetusten mukaisiksi Paina kumpaakin kaukosäätimen yläosassa olevaa 1/u -painiketta ja MASTER VOL – -painiketta samanaikaisesti. Kaikki kaukosäätimeen tallennetut parametrit poistuvat muistista ja tehdasasetukset palautuvat käyttöön. Muiden Sony-laitteiden käyttäminen Voit ohjata muita sinulla olevia Sonyn laitteita alla kuvatulla tavalla. 1 Paina sitä kaukosäätimen painiketta, joka vastaa haluamaasi laitetta (TV, VIDEO tai DVD). Valitsemasi laite aktivoituu. 2 Käytä laitetta käyttöpainikkeilla. Jokainen kaukosäätimen painike ohjaa jotakin Sonyn laitteen perustoimintoa. Lisätietoja kunkin käyttöpainikkeen käytöstä on kyseisen Sony-laitteen käyttöohjeessa. z Kun painat käyttöpainiketta Laitetta vastaavan toimintopainikkeen (TV, VIDEO tai DVD) ilmaisin vilkkuu toiminnon käytön merkiksi. Jos käytettävässä Sony-laitteessa ei ole painamaasi käyttöpainiketta vastaavaa toimintoa, mikään toimintopainikkeista ei ala vilkkua. Virran katkaiseminen Sony-laitteista 1 Paina sitä Sony-laitetta vastaavaa toimintopainiketta, josta haluat katkaista virran. 2 Paina SYSTEM CONTROL 1/u. Valitsemasi laite kytkeytyy valmiustilaan. MASTER VOL –ToimintopainikkeetSYSTEMCONTROL 1/u 1/u Käyttöpainikkeet Ennen kuin ohjaat Sonyn laitetta kaukosäätimellä Alla olevassa taulukossa on lueteltu laitteet, joita voi ohjata kaukosäätimellä. Toimintopainike Valittavissa olevat laitteet TV TV (televisio)VIDEO VTR 1 (Beta-nauhuri), VTR 2 (8 mm:nnauhuri), VTR 3 (VHS-nauhuri)DVD DVD (DVD-soitin) TV-painikkeella voit valita vain television ja DVD- painikkeella vain DVD-soittimen. VIDEO-painikkeella voit valita muut Sony-laitteet. VIDEO-painikkeen tehdasasetus on VTR 3 (VHS- nauhuri). Jos haluat muuttaa painikkeen asetusta, paina VIDEO- painiketta samanaikaisesti seuraavassa taulukossa mainitun painikkeen kanssa.Perustoiminnot

Vianmääritys Jos kaiutinjärjestelmän käytössä ilmenee ongelma, lue seuraava luettelo ja toimi siinä ehdotetuilla tavoilla. Jos ongelma ei katoa, ota yhteys lähimpään Sony- jälleenmyyjään. Kaiutinjärjestelmästä ei kuulu ääntä. / Varmista, että kaikki liitännät on tehty oikein. / Säädä äänenvoimakkuus painamalla painiketta LEVEL +/– (tai kaukosäätimen painiketta MASTER VOL +/–). / Varmista, että subwooferin ohjelmalähteen valitsimella on valittu oikea lähde. Subwooferista ei kuulu ääntä. / Jos liität subwooferin DVP-F11:een, varmista, että subwooferin asetuksena on “KYLLÄ”. / Jos liität subwooferin johonkin muuhun laitteeseen kuin DVP-F11:een, liitä se subwooferin AUX IN-liitäntöihin. Kaiuttimien äänessä on hurinaa tai kohinaa. / Varmista, että kaikki liitännät on tehty oikein. Ääni katkeaa yhtäkkiä. / Varmista, että kaikki liitännät on tehty oikein. Kaiutinjohtojen paljaat osat ovat saattaneet koskettaa toisiaan kaiutinliitännässä ja aiheuttaa oikosulun. Tekniset tiedot SS-MS11 (etukaiuttimet) Kaiutinjärjestelmä Koko äänialueen kaiuttimet, magneettisesti suojatutKaiutinelementit 5 × 9 cm, kartioKotelon tyyppi BassorefleksiNimellisimpedanssi 6 ohmiaTehonkestoSuurin tuloteho: 100 wattiaHerkkyys 86 dB (1 W, 1 m)Taajuusalue 90 Hz - 20.000 Hz Mitat (l/k/s) Noin 68 × 151 × 135 mm, etuosan suojakangas mukaan lukienPaino Noin 790 g kumpikin SA-WMS11 (subwoofer) Järjestelmä Kaiutinjärjestelmä Aktiivinen subwoofer, magneettisesti suojattuKaiutinelementti Bassoelementti: 13 cm, kartio,kaksiosainen puhekelaKotelon tyyppi SAW-tyyppinenToiston taajuusvaste 40 Hz - 200 Hz Lähtöteho Etukanavat 20 W × 2Subwoofer 20 W + 20 W Tuloliitännät DVD IN (RCA-tuloliitännät)AUX IN (RCA-tuloliitännät) Lähtöliitännät SPEAKER OUT (lähtöliitännät) Yleistä Käyttöjännite 220 - 230 V AC, 50/60 Hz Tehonkulutus 42 W Mitat (l/k/s) Noin 145 × 237 × 373 mm Paino Noin 6,3 kg Vakiovarusteet Katso sivua 3. Valmistaja pidättää itsellään oikeuden muuttaa laitteen muotoilua ja ominaisuuksia ilman erillistä ilmoitusta. LisätietojaPerustoiminnot
