MANUALE UTENTE SAF11 SONY

AVVERTENZA Per evitare il rischio di scosse elettriche, non esporre l’apparecchio alla pioggia o all’umidità. Precauzioni Sicurezza Se liquidi o oggetti solidi dovesseropenetrare nell’apparecchio, scollegare ilsistema diffusori e contattare personalequalificato prima di utilizzarloulteriormente. Fonti di alimentazione

• Il cavo di alimentazione CA deveessere sostituito esclusivamentepresso un centro di assistenza.• Prima di utilizzare i diffusori,verificare che la tensione operativa siauguale a quella locale. La tensioneoperativa è indicata nella targhettasituata nella parte posteriore deidiffusori.• Anche se viene spento, l’apparecchionon è scollegato dall’alimentazioneCA fintanto che rimane collegato allapresa di rete.• Se si prevede di non utilizzare idiffusori per un lungo periodo ditempo, assicurarsi di scollegarli dallapresa di rete. Per scollegare il cavo dialimentazione CA, afferrarlo dallaspina e mai dal cavo stesso. Sistemazione
• Non installare l’apparecchio in unospazio chiuso, come in una libreria oin un armadietto.• Non collocare i diffusori in prossimitàdi fonti di calore né in luoghi soggettialla luce solare diretta, a polvereeccessiva o a vibrazioni meccaniche.• Una buona ventilazione è necessariaper prevenire il surriscaldamentointerno. Collocare i diffusori in unluogo ben ventilato e in modo che leprese di ventilazione sul latoposteriore non vengano bloccate.• Durante l’installazione non trascinarel’apparecchio sul pavimento. Pulizia Pulire il rivestimento, il pannello e icomandi con un panno morbidoleggermente imbevuto con unasoluzione detergente neutra. Nonutilizzare alcun tipo di spugnetta opolvere abrasiva né solventi quali alcoolo benzene.Nel caso di domande o problemi relativial sistema diffusori, contattare ilrivenditore Sony più vicino.3

GBFRDEESNLSE PTNODKFI INDICE Operazioni preliminari Disimballaggio 3Collegamento del sistema 4 Operazioni di base Ascolto del suono 6Regolazione dell’audio 7Utilizzo di altri apparecchi Sony 8 Informazioni aggiuntive Guida alla soluzione dei problemi 9Caratteristiche tecniche 9 Congratulazioni! Grazie per avere acquistato il sistemadiffusori SA-F11 Sony.SA-F11 è un sistema diffusori attividotato di due diffusori anteriori e di unsubwoofer.Quando si collega questo sistema allettore CD/DVD Sony, DVP-F11, èpossibile ottenere un suono surroundcon canale 2,1 anche se non è presenteun ricevitore (amplificatore).Utilizzando il modo “VES (VirtualEnhanced Surround-surround virtualeamplificato)” nel menu a schermo delDVP-F11 è possibile ottenere un suono3D virtuale anche senza diffusoriposteriori. Per ulteriori informazioni sulsuono 3D virtuale, consultare leistruzioni in dotazione con il DVP-F11.Altri apparecchi che è possibilecollegare al sistema diffusori:– Un lettore DVD dotato di prese diuscita con canale 5,1, sul quale èpossibile determinare se i diffusorisono collegati all’apparecchio o meno.– Un lettore DVD dotato di uscite concanale 2,1 (2 diffusori anteriori e unsubwoofer). Informazioni sul presente manuale Prima di utilizzare l’apparecchio,leggere attentamente il presentemanuale e conservarlo per riferimentifuturi.ConvenzioniNel presente manuale vengonoutilizzate le seguenti icone: Indica la possibilità di effettuarele operazioni con il telecomando. Indica suggerimenti per facilitarele operazioni. Disimballaggio Verificare che i seguenti oggetti siano presenti:• Cavo di collegamento audio, 1,5 m (1)• Cavi di collegamento dei diffusori, 2,5 m (2)• Telecomando (1)• Pile Sony R6 (formato AA) (2)• Cuscinetti (12) Installazione delle pile nel telecomando Inserire due pile R6 (formato AA) in modo che la polarità corrisponda aisegni + e – nello scomparto pile. Quando si utilizza il telecomando, puntarloin direzione del sensore a distanza g del subwoofer. z Sostituzione delle pile In condizioni normali le pile hanno una durata di circa 6 mesi. Quando iltelecomando non ha più alcun effetto sui diffusori, sostituire entrambe le pilecon altre nuove. Note

• Non lasciare il telecomando in un luogo estremamente caldo o umido.• Non utilizzare una pila nuova con una vecchia.• Non esporre il sensore a distanza alla luce solare diretta o a lampade, onde evitareproblemi di funzionamento.• Se si prevede di non utilizzare il telecomando per un lungo periodo, rimuovere lepile onde evitare danni dovuti a perdite di elettrolita o a corrosione.Operazioni preliminari

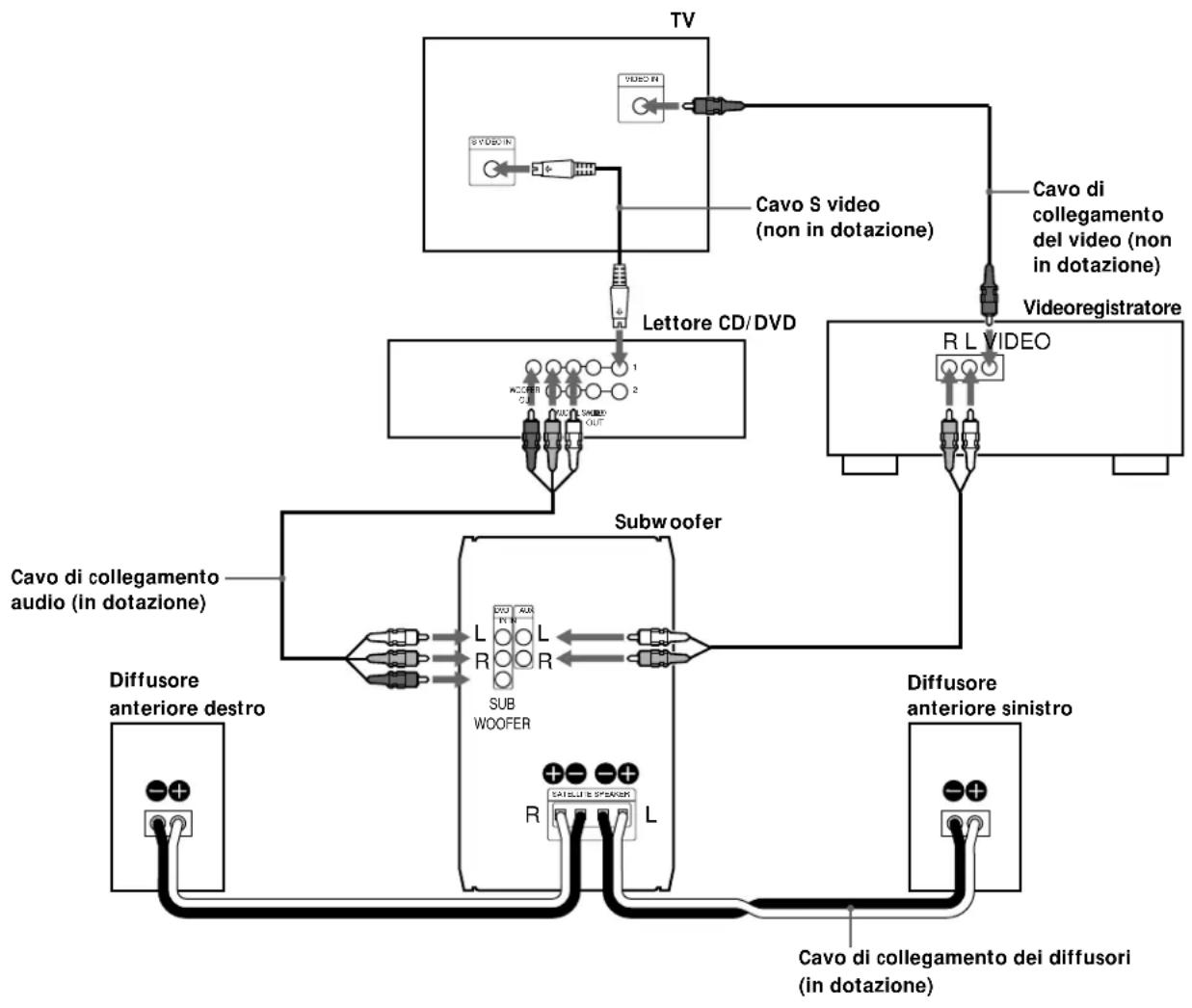

VIDEO IN Collegamento del sistema È possibile collegare l’SA-F11 direttamente al lettore CD/DVD senza il ricevitore (amplificatore). Si noti che i collegamenti descritti nel manuale delle istruzioni in dotazione con il DVP-F11 sono diversi da quelli descritti nel presente manuale. Prima di effettuare i collegamenti, assicurarsi di spegnere tutti gli apparecchi (subwoofer compreso). Collegamento al DVP-F11 Questa configurazione viene utilizzata con il DVP-F11. SubwooferCavo S video(non in dotazione)Lettore CD/DVDDiffusoreanteriore sinistroDiffusoreanteriore destroCavo di collegamentoaudio (in dotazione) Cavo di collegamento dei diffusori(in dotazione)VideoregistratoreCavo dicollegamentodel video (nonin dotazione)Operazioni preliminari

Impostazione del lettore DVD In base all’apparecchio TV o ad altri apparecchi da collegare, è necessario eseguire alcune procedure per il lettore DVD. Per modificare le impostazioni, utilizzare il display di impostazione. Per ulteriori informazioni sul display di impostazione e sull’impostazione dell’apparecchio TV, consultare la sezione “Impostazioni e regolazioni” nel manuale delle istruzioni in dotazione con il DVP-F11.

• Collegamento del lettore ad un apparecchio TV a schermo ampio Nel display di impostazione, impostare “TIPO TV” in “IMPOSTAZIONE SCHERMO” su “16:9” (impostazione predefinita).

• Collegamento del lettore ad un apparecchio TV convenzionale Nel display di impostazione, impostare “TIPO TV” in “IMPOSTAZIONE SCHERMO” su “4:3 LETTER BOX” o su “4:3 PAN SCAN”. Impostazione dei diffusori Fissare i cuscinetti in dotazione nella parte inferiore del subwoofer e dei diffusori. È possibile appendere o installare i diffusori anteriori al muro utilizzando dei ganci o dei dadi disponibili in commercio. Nota L’utente è l’unico responsabile della scelta e dell’utilizzo appropriato dei supporti di montaggio acquistati. È inoltre responsabile dell’installazione adeguata e sicura dei diffusori. 60 mm Cuscinetti Gancio Dadi Cavi necessari Cavo di collegamento audio (1) (in dotazione) Nero Nero Bianco (L) Bianco (L) Rosso (R) Rosso (R) Quando vengono collegati i cavi, assicurarsi che i cavi a codice colore corrispondano alle prese appropriate degli apparecchi: nero con nero, rosso (destro) con rosso e bianco (sinistro) con bianco. Per evitare che si generino ronzii o disturbi, assicurarsi di effettuare i collegamenti saldamente. Cavi di collegamento dei diffusori (2) (in dotazione) Assicurarsi che i terminali dei diffusori corrispondano alle prese appropriate. Se i collegamenti sono invertiti (+ con –), non sarà possibile sentire i bassi. Collegamento ad un apparecchio diverso dal DVP-F11

• Se il lettore DVD è dotato di prese di uscita con canale 2,1, collegare l’SA-F11 come il DVP-F11.

• Se il lettore DVD è dotato di prese di uscita con canale 5,1, collegare l’SA-F11 come indicato di seguito: – Collegare FRONT L/R del lettore DVD a DVD IN L/R del subwoofer. – Collegare WOOFER OUT del lettore DVD a SUBWOOFER IN del subwoofer. Una volta terminati i collegamenti, impostare il diffusore centrale e quello posteriore su “NESSUNO”. Se non è possibile effettuare questa impostazione, collegare il lettore DVD alle prese AUX IN.

• Se il lettore DVD è dotato di prese di uscita a 2 canali, collegarlo alle prese AUX IN dell’SA-F11.

(–)Operazioni di base

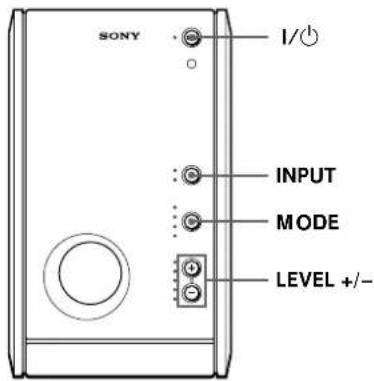

Ascolto del suono 1 Attivare il lettore DVD e inserire un disco. 2 Per attivare il subwoofer, premere 1/u. L’indicatore del tasto 1/u passa da rosso (modo di attesa) a verde. 3 Premere più volte INPUT finché l’indicatore DVD non si illumina. 4 Premere più volte MODE finché l’indicatore MASTER VOLUME non si illumina in verde, quindi premere e tenere premuto LEVEL – per regolare al minimo il volume. 5 Per avviare la riproduzione, premere · sul lettore DVD. Per regolare il volume, premere LEVEL + o –. z Possibilità di regolare il volume selezionando il livello del tono Premere più volte MODE finché l’indicatore del livello sonoro (SW VOL/BASS/TREBLE) che si desideramodificare non si illumina, quindi premere LEVEL + o –per regolare il volume del livello del tono selezionato. z È possibile riportare il livello del tono all’impostazione di fabbrica Premere e tenendo premuto LEVEL + e –, premere 1/u. z Il subwoofer si accende e si spegne automaticamente a seconda che il segnale audio sia stato immesso o meno (funzione di accensione automatica) Se non viene immesso alcun segnale audio per treminuti, il subwoofer entra nel modo di attesa e l’indicatore 1/u diventa rosso (spegnimento automatico). Quando viene immesso un segnale audio,il subwoofer si accende automaticamente e l’indicatore1/u diventa verde (accensione automatica). Nota Se viene premuto il tasto 1/u durante l’ascolto tramite il subwoofer, quest’ultimo entra nel modo di attesa. Perattivarlo, premere di nuovo il tasto 1/u. Se il tasto non vienepremuto di nuovo entro tre minuti, la funzione di accensioneautomatica attiva il subwoofer automaticamente. Utilizzo con il telecomando Z La tabella seguente indica le operazioni effettuabili con il telecomando. Per Accendere/spegnereRegolare il volumeSelezionare l’apparecchioRegolare il volume di ciascun tonoLFE *BassiAcuti* Effetto di bassa frequenza Nota L’indicatore del livello del tono del subwoofer cambiaautomaticamente quando viene regolato il volume di ciascuntono con il telecomando. z Possibilità di modificare il modo del woofer in base alla sorgente Premere WOOFER MODE sul telecomando (oppurecontemporaneamente LEVEL + e – sul subwoofer).Quando l’indicatore SW VOL sul subwoofer si illuminain verde, il modo passa al modo film (impostazione difabbrica). Quando l’indicatore si illumina in rosso, ilmodo passa al modo musica. A seconda della sorgente, è possibile ascoltare l’audio mix più adatto. z Possibilità di disattivare l’audio Premere MUTING sul telecomando.Per riattivare l’audio, premere MASTER VOL + (oppuredi nuovo MUTING sul telecomando). Premere 1/u MASTER VOL + o –INPUT SELECTS.WOOFER + o –BASS + o –TREBLE + o – 1/uINPUT MODE LEVEL +/– 1/uS.WOOFER +/–TREBLE +/–BASS +/–MASTER VOL +/–WOOFER MODEMUTINGINPUT SELECTOperazioni di base

Regolazione dell’audio Z Quando si utilizza il modo “VES (Virtual Enhanced Surround-surround virtuale amplificato)” nel menu a schermo del DVP-F11, è possibile ottenere un suono 3D virtuale anche senza diffusori posteriori. Anche alcuni lettori DVD Sony diversi dal DVP-F11 sono dotati del modo VES. Se non è possibile sentire l’audio dal subwoofer nonostante il modo VES sia stato selezionato, collegare il lettore DVD alle prese AUX IN del subwoofer. Per ulteriori informazioni, consultare le istruzioni in dotazione con il lettore DVD. Funzioni delle voci OFF Emette segnali a 2 canali per il suono stereo per i CD. I segnali a 5 canali del suono Dolby Digital per i DVD vengono immessi nei 2 canali in uscita. VES (Virtual Enhanced Surround-surround virtuale amplificato) A Utilizza il suono 3D per creare diffusori posteriori virtuali a partire dal suono dei diffusori anteriori (L, R) senza utilizzare diffusori posteriori reali. I diffusori virtuali vengono riprodotti come illustrato di seguito. VES (Virtual Enhanced Surround-surround virtuale amplificato) B Utilizza il suono 3D per creare diffusori posteriori virtuali a partire dal suono dei diffusori anteriori (L, R) senza utilizzare diffusori posteriori reali. I diffusori virtuali vengono riprodotti come illustrato di seguito. Note

• Quando “DOLBY DIGITAL” è impostato su “DOLBY DIGITAL” in “IMPOSTAZIONE AUDIO”, non è possibile selezionare “VES”.• Se il lettore emette il segnale da OPTICAL e COAXIAL, èpossibile sentire l’effetto surround solo se si è impostato “MPEG” su “PCM” nel display di impostazione “IMPOSTAZIONE AUDIO”.• Alcuni dischi non hanno il suono posteriore. In questocaso non è possibile ottenere l’effetto 3D.• Quando viene selezionata una voce, l’audio vienedisattivato momentaneamente.
• Quando nel segnale di riproduzione non è presente la componente surround, potrebbe risultare difficile l’ascolto degli effetti sonori anche se è stato selezionato “VES A” o “VES B”.• Posizionare i diffusori in modo che formino un triangoloequilatero con la posizione di ascolto, diversamentepotrebbe risultare difficile l’ascolto degli effetti sonori anche se è stato selezionato “VES A” o “VES B”.

• Quando viene selezionato “VES A” o “VES B”, regolare le impostazioni surround degli apparecchi collegati, adesempio dell’amplificatore, su OFF.

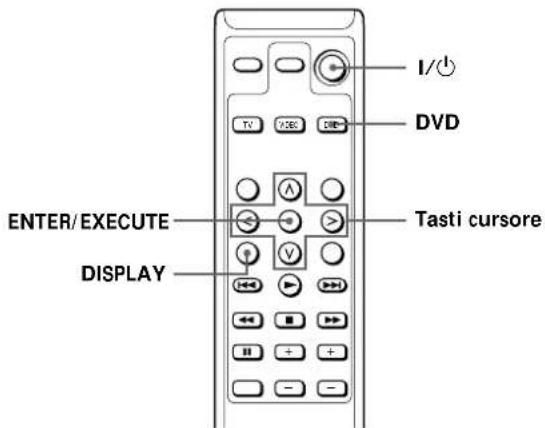

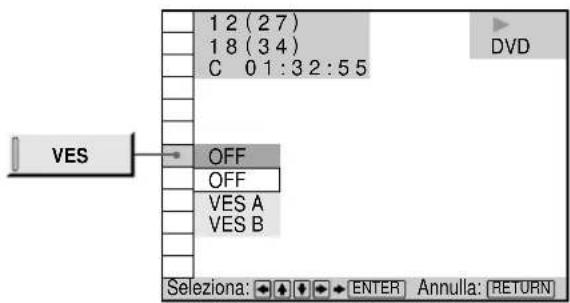

L R 1 Accendere l’apparecchio TV, il DVP-F11 e il subwoofer. 2 Premere DVD sul telecomando. Il tasto DVD si illumina e sarà possibile utilizzare il lettore DVD con il telecomando del subwoofer (vedere a pagina 8). 3 Premere DISPLAY sul telecomando. Sullo schermo dell’apparecchio TV appare il display del menu di controllo. 4 Selezionare “VES” premendo i tasti cursore ( / / / ) sul telecomando, quindi premere o ENTER/EXECUTE. 5 Selezionare “VES A” o “VES B” e premere ENTER/EXECUTE. DISPLAY DVD ENTER/EXECUTETasti cursore 1/u OFF OFF VES A VES B Seleziona: Annulla: ENTER RETURN

0 1 : 3 2 : 5 5 DVD VESOperazioni di base

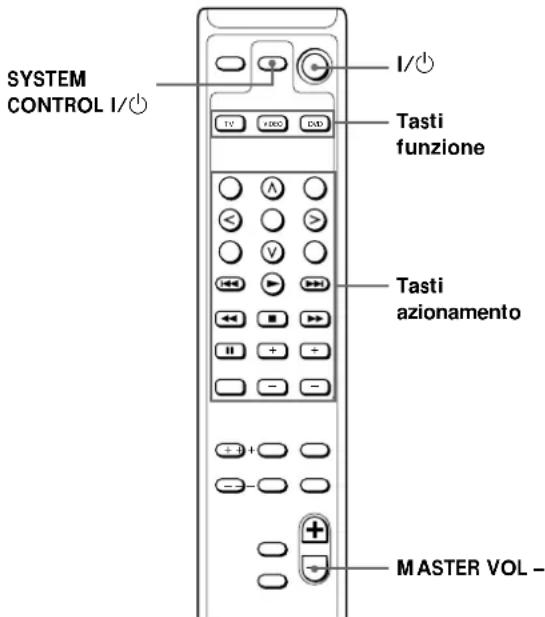

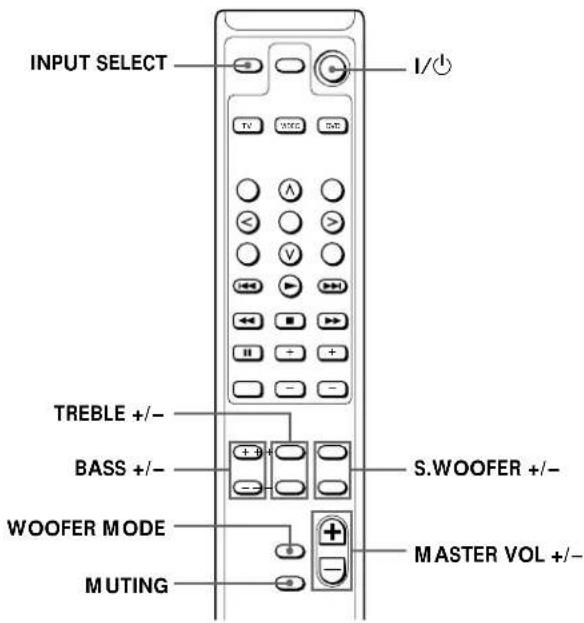

Utilizzo di altri apparecchi Sony Z È possibile utilizzare il telecomando in dotazione con apparecchi Sony quali apparecchi TV, videoregistratori e lettori DVD. Premere VIDEO e Per selezionare TITLE VTR 1 (Beta) (tasto cursore verso l’alto) VTR 2 (8 mm)MENU VTR 3 (VHS) Ripristino di tutte le impostazioni Premere entrambi i tasti 1/u nella parte superiore del telecomando e contemporaneamente MASTER VOL –. Tutte le impostazioni salvate nel telecomando vengono cancellate e ripristinate. Utilizzo di altri apparecchi Sony Per utilizzare altri apparecchi Sony, seguire la procedura indicata di seguito. 1 Sul telecomando, premere il tasto funzione relativo all’apparecchio da utilizzare (TV, VIDEO o DVD). L’apparecchio selezionato viene attivato. 2 Utilizzare gli apparecchi con i tasti azionamento. Ad ogni tasto azionamento sul telecomando corrisponde un’operazione di base sull’apparecchio Sony. Per ulteriori informazioni sull’utilizzo di ogni tasto azionamento, consultare le istruzioni per l’uso dell’apparecchio Sony in questione. z Quando viene premuto un tasto azionamento Il tasto funzione del relativo apparecchio (TV, VIDEO oDVD) lampeggia ad indicare quale apparecchio è infunzione. Se viene premuto un tasto operazione al qualenon corrisponde alcuna funzione sull’apparecchio Sony,nessuno dei tasti funzione lampeggerà. Disattivazione degli altri apparecchi Sony 1 Premere il tasto funzione dell’apparecchio Sony che si desidera spegnere. 2 Premere SYSTEM CONTROL 1/u. L’apparecchio selezionato entra nel modo di attesa. MASTER VOL –TastifunzioneSYSTEMCONTROL 1/u 1/u Tastiazionamento Prima di utilizzare il telecomando per l’apparecchio Sony La seguente tabella indica gli apparecchi che possono essere utilizzati con questo telecomando. Tasto funzione Apparecchi selezionabili TV TV (set)VIDEO VTR 1 (piastra Beta), VTR 2 (piastrada 8 mm), VTR 3 (piastra VHS)DVD DVD (lettore) Con il tasto TV è possibile selezionare solo l’apparecchio TV e con il tasto DVD è possibile selezionare solo il lettore DVD. Utilizzare il tasto VIDEO per selezionare qualsiasi altro apparecchio Sony. Il tasto VIDEO è preimpostato su VTR 3 (piastra VHS). Per modificare l’impostazione di questi dati, premere il tasto VIDEO contemporaneamente al tasto indicato nella tabella qui sotto.Operazioni di base

Guida alla soluzione dei problemi Se il sistema diffusori dovesse presentare problemi, controllare la seguente lista e tentare le soluzioni indicate. Se il problema persiste, consultare il rivenditore Sony più vicino. Il sistema diffusori non emette alcun suono. / Assicurarsi che i collegamenti siano corretti. / Regolare il volume premendo LEVEL +/– (oppure MASTER VOL +/– sul telecomando)./ Assicurarsi che il selettore della sorgente delprogramma del subwoofer sia impostato sulla sorgenteappropriata. Il subwoofer non emette alcun suono. / Quando si collega il subwoofer al DVP-F11, assicurarsi che il subwoofer sia impostato su “Sì”. / Quando un apparecchio diverso dal DVP-F11 vienecollegato al subwoofer, collegarlo alle prese AUX INdel subwoofer. I diffusori emettono ronzii o disturbi. / Assicurarsi che i collegamenti siano corretti. Il suono si arresta all’improvviso. / Assicurarsi che i collegamenti siano corretti. Il contattotra i fili privi di rivestimento dei terminali dei diffusoripotrebbe essere causa di un corto circuito. Caratteristiche tecniche SS-MS11 (diffusori anteriori) Sistema diffusori Portata ampia, schermatomagneticamenteDiffusori da 5 × 9 cm, tipo a conoEnclosure Bass reflexImpedenza nominale 6 ohmPotenza nominaleAlimentazione di ingresso massima:100 wattLivello di sensibilità 86 dB (1 W, 1 m)Gamma di frequenza 90 Hz - 20.000 Hz Dimensioni (l/a/p) Circa 68 × 151 × 135 mm, compresa la griglia anteriorePeso Circa 790 g ciascuno SA-WMS11 (subwoofer) Sistema Sistema diffusori Subwoofer attivo, schermatomagneticamenteDiffusore Woofer: 13 cm, tipo a cono, bobina audiodoppiaEnclosure Tipo SAWGamma di frequenza di riproduzione40 Hz - 200 Hz Uscita alimentazione Anteriore 20 W × 2Subwoofer 20 W + 20 W Ingressi DVD IN (prese dei piedini di ingresso)AUX IN (prese dei piedini di ingresso) Uscite SPEAKER OUT (terminali di uscita) Generali Requisiti di alimentazione220 - 230 V CA, 50/60 HzConsumo energetico 42 W Dimensioni (l/a/p) Circa 145 × 237 × 373 mm Peso Circa 6,3 kg Accessori in dotazione Vedere a pagina 3.Il design e le caratteristiche tecniche sono soggetti a modifichesenza preavviso. Informazioni aggiuntive2
