GEBRUIKSAANWIJZING SAF11 SONY

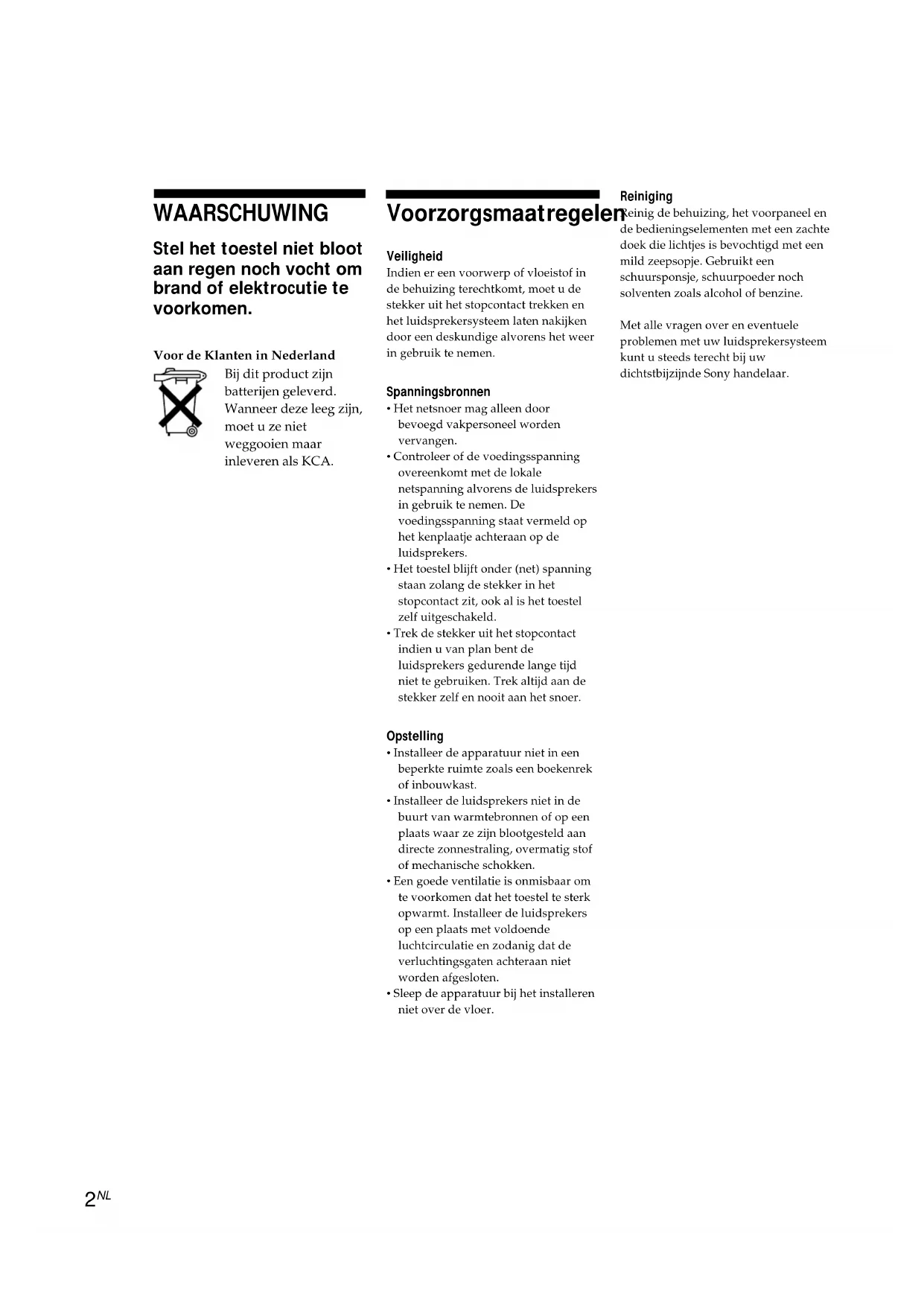

Voorzorgsmaatregelen Veiligheid Indien er een voorwerp of vloeistof inde behuizing terechtkomt, moet u destekker uit het stopcontact trekken enhet luidsprekersysteem laten nakijkendoor een deskundige alvorens het weerin gebruik te nemen. Spanningsbronnen

• Het netsnoer mag alleen doorbevoegd vakpersoneel wordenvervangen.• Controleer of de voedingsspanningovereenkomt met de lokalenetspanning alvorens de luidsprekersin gebruik te nemen. Devoedingsspanning staat vermeld ophet kenplaatje achteraan op deluidsprekers.• Het toestel blijft onder (net) spanningstaan zolang de stekker in hetstopcontact zit, ook al is het toestelzelf uitgeschakeld.• Trek de stekker uit het stopcontactindien u van plan bent deluidsprekers gedurende lange tijdniet te gebruiken. Trek altijd aan destekker zelf en nooit aan het snoer. Opstelling
• Installeer de apparatuur niet in eenbeperkte ruimte zoals een boekenrekof inbouwkast.• Installeer de luidsprekers niet in debuurt van warmtebronnen of op eenplaats waar ze zijn blootgesteld aandirecte zonnestraling, overmatig stofof mechanische schokken.• Een goede ventilatie is onmisbaar omte voorkomen dat het toestel te sterkopwarmt. Installeer de luidsprekersop een plaats met voldoendeluchtcirculatie en zodanig dat deverluchtingsgaten achteraan nietworden afgesloten.• Sleep de apparatuur bij het installerenniet over de vloer. Reiniging Reinig de behuizing, het voorpaneel ende bedieningselementen met een zachtedoek die lichtjes is bevochtigd met eenmild zeepsopje. Gebruikt eenschuursponsje, schuurpoeder nochsolventen zoals alcohol of benzine.Met alle vragen over en eventueleproblemen met uw luidsprekersysteemkunt u steeds terecht bij uwdichtstbijzijnde Sony handelaar. WAARSCHUWING Stel het toestel niet bloot aan regen noch vocht om brand of elektrocutie te voorkomen. Voor de Klanten in Nederland Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.3

GBFRDEES SEITPTNODKFI Welkom! Dank u voor uw aankoop van dit Sonyluidsprekersysteem SA-F11.De SA-F11 is een actiefluidsprekersysteem met tweevoorluidsprekers en een subwoofer.Wanneer u dit systeem aansluit op deSony CD/DVD-speler DVP-F11, kunt ugenieten van 2.1-kanaals surround-geluid, ook al beschikt u niet over eenreceiver (versterker).Met de “VES (Virtual EnhancedSurround)” mode in het schermmenuvan de DVP-F11 kunt u zelfs zonderachterluidsprekers genieten van virtueel3D-geluid. Meer details over virtueel3D-geluid vindt u in degebruiksaanwijzing van de DVP-F11.Andere componenten waarop u ditluidsprekersysteem kunt aansluiten:– Een DVD-speler met 5.1-kanaalsuitgangen waarop u kunt kiezen of deluidsprekers al dan niet op het toestelzijn aangesloten.– Een DVD-speler met 2.1-kanaals(2 voorluidsprekers en eensubwoofer) uitgangen. Betreffende Deze Gebruiksaanwijzing Voor u de apparatuur in gebruik neemt,moet u deze gebruiksaanwijzingaandachtig lezen en bewaren zodat u zelater nog kunt raadplegen.ConventieIn deze gebruiksaanwijzing worden devolgende pictogrammen gebruikt: Geeft aan dat de handeling kanworden verricht met deafstandsbediening. Duidt op tips die de handelingvereenvoudigen. Uitpakken Controleer of het volgende bij uw luidsprekersysteem is geleverd:• Audiokabel van 1,5 m (1)• Luidsprekerkabels van 2,5 m (2)• Afstandsbediening (1)• Sony R6 (AA) batterijen (2)• Voetjes (12) Batterijen in de afstandsbediening plaatsen Plaats twee R6 (AA) batterijen in de batterijhouder en hou daarbij rekeningmet de + en – aanduidingen. Richt de afstandsbediening op deafstandsbedieningssensor g op de subwoofer. z Wanneer de batterijen vervangen Normaal gaan de batterijen ongeveer 6 maanden mee. Wanneer deluidsprekers niet meer op de afstandsbediening reageren, moet u de batterijenvervangen door nieuwe.Opmerkingen• Laat de afstandsbediening niet achter op een zeer warme of vochtige plaats.• Gebruik geen nieuwe batterij samen met een oude.• Stel de afstandsbedieningssensor niet bloot aan directe zonnestraling of sterkeverlichting. Hierdoor kan de werking worden verstoord.• Indien u de afstandsbediening gedurende lange tijd niet zult gebruiken, verwijderdan de batterijen om mogelijke schade door batterijlekkage en corrosie tevoorkomen. INHOUDSOPGAVE Aan de Slag Uitpakken 3Het Systeem Aansluiten 4 Basishandelingen Geluid Beluisteren 6Het Geluid Regelen 7Andere Sony Componenten Bedienen 8 Aanvullende Informatie Storingen Verhelpen 9Technische Gegevens 9Aan de Slag

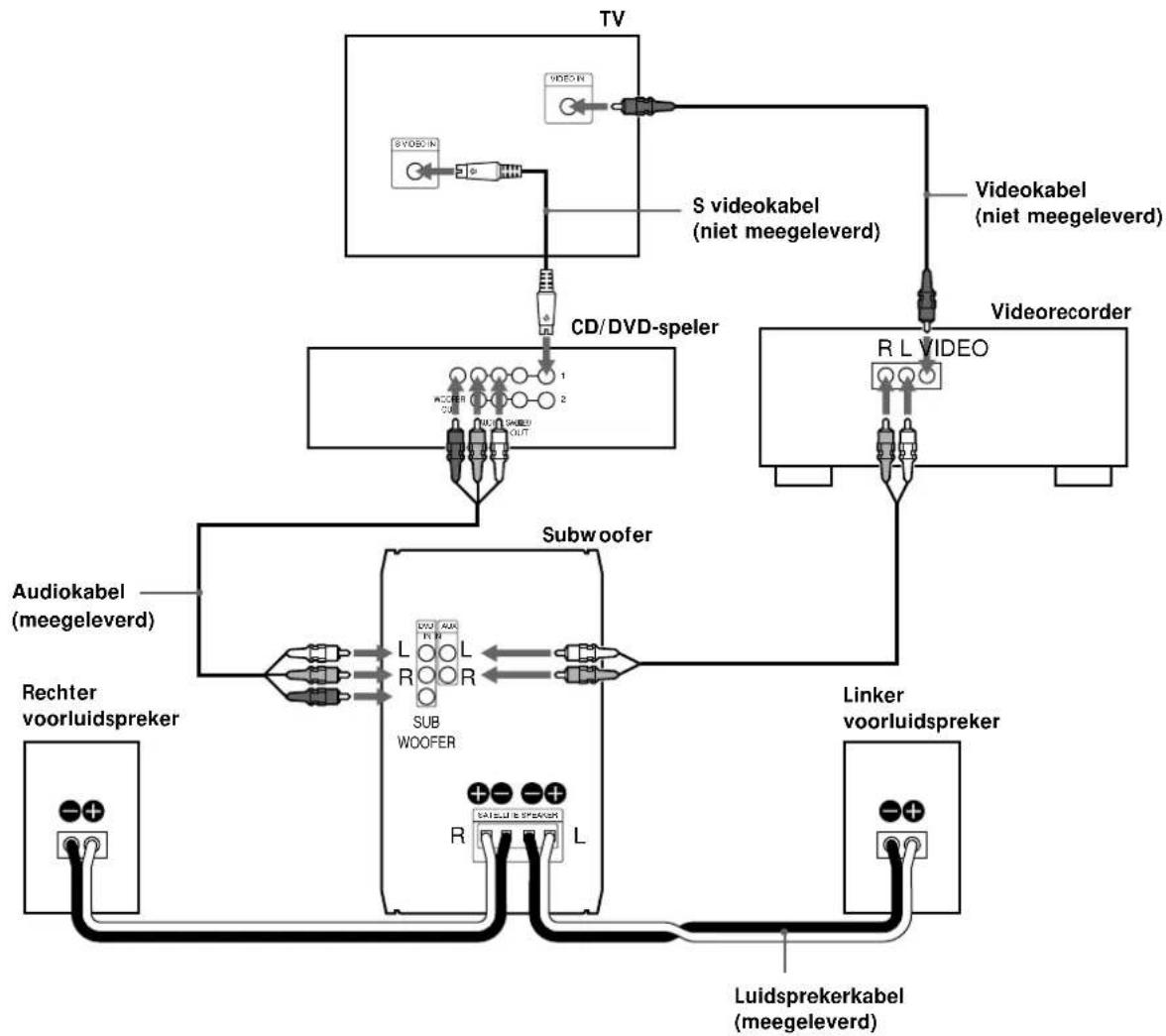

VIDEO IN Het Systeem Aansluiten De SA-F11 kan rechtstreeks worden aangesloten op de CD/DVD-speler, zonder receiver (versterker). Merk op dat de aansluiting die in de gebruiksaanwijzing van de DVP-F11 beschreven staat, verschilt van deze die in deze gebruiksaanwijzing beschreven staat. Controleer of alle componenten (met inbegrip van de subwoofer) zijn uitgeschakeld alvorens aan te sluiten. Aansluiting op de DVP-F11 Deze configuratie geldt wanneer u gebruik maakt van de DVP-F11. SubwooferCD/DVD-spelerLinkervoorluidsprekerRechtervoorluidsprekerAudiokabel(meegeleverd) Luidsprekerkabel(meegeleverd)VideorecorderS videokabel(niet meegeleverd)Videokabel(niet meegeleverd)Aan de Slag

Instelling voor de DVD-speler Voor de DVD-speler dient een bepaalde procedure te worden gevolgd, afhankelijk van de TV of andere componenten die moeten worden aangesloten. Gebruik het instelmenu om instellingen te wijzigen. Voor details omtrent instelmenu en TV-instelling, zie “Instellingen en afstellingen” in de gebruiksaanwijzing van de DVP-F11.

• De speler aansluiten op een breedbeeldtelevisie. Zet “TV TYPE” onder “SCHERMINSTELLING” in het instelmenu op “16:9” (standaardinstelling).

• De speler aansluiten op een gewone televisie. Zet “TV TYPE” onder “SCHERMINSTELLING” in het instelmenu op “4:3 LETTER BOX” of “4:3 PAN& SCAN”. De luidsprekers installeren Bevestig de meegeleverde voetjes onderaan op de subwoofer en de luidsprekers. De voorluidsprekers kunnen met behulp van haken of moeren (in de handel verkrijgbaar) aan de muur worden bevestigd. Opmerking U dient zelf in te staan voor de juiste keuze en het correcte gebruik van bevestigingstoebehoren, en voor een correcte en veilige bevestiging van de luidsprekers. Haak 60 mm Moeren Voetjes Benodigde kabels Audiokabel (1) (meegeleverd) Zwart Zwart Wit (L) Wit (L) Rood (R) Rood (R) Bij het aansluiten van de kabels moet u ervoor zorgen dat de kleur van kabels en aansluitingen van de componenten overeenkomen: zwart op zwart, rood (rechts) op rood en wit (links) op wit. Sluit de stekkers stevig aan om gebrom en ruis te voorkomen. Luidsprekerkabels (2) (meegeleverd) Sluit de luidsprekers correct aan. Als + en – worden omgewisseld, is er minder bass. Aansluiting op een andere component dan de DVP-F11

• Als uw DVD-speler is uitgerust met 2.1-kanaals aansluitingen, moet de SA-F11 op dezelfde manier worden aangesloten als de DVP-F11.

• Als uw DVD-speler is uitgerust met 5.1-kanaals aansluitingen, moet de SA-F11 als volgt worden aangesloten: – Verbind FRONT L/R van de DVD-speler met DVD IN L/R van de subwoofer. – Verbind WOOFER OUT van de DVD-speler met SUBWOOFER IN van de subwoofer. Na het aansluiten stelt u de achter- en middenluidsprekers in op “GEEN”. Als u deze instelling niet kunt verrichten, sluit dan de DVD- speler aan op AUX IN.

• Als uw DVD-speler is uitgerust met 2-kanaals aansluitingen, moet u die verbinden met de AUX IN aansluitingen van de SA-F11.

• Als u een videorecorder aansluit op de SA-F11, moet u de AUX IN aansluiting van de SA-F11 gebruiken.

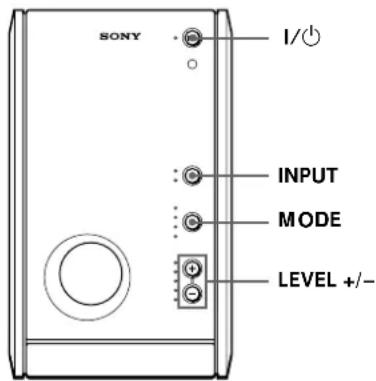

Geluid Beluisteren 1 Zet de DVD-speler aan en breng een disc in. 2 Druk op 1/u om de subwoofer aan te schakelen. De indicator van de 1/u toets verandert van rood (wachtstand) naar groen. 3 Druk herhaaldelijk op INPUT tot de DVD indicator oplicht. 4 Druk herhaaldelijk op MODE tot de MASTER VOLUME indicator groen oplicht en hou vervolgens LEVEL – ingedrukt om het volume volledig dicht te zetten. 5 Druk op · op de DVD-speler om de weergave te starten. Druk op LEVEL + of – om het niveau te regelen. z U kunt het toonvolume regelen Druk herhaaldelijk op MODE tot de geluidsniveau-indicator (SW VOL/BASS/TREBLE) die u wilt wijzigenoplicht en druk vervolgens op LEVEL + of – om hetvolume van het gekozen niveau te regelen. z Het toonniveau kan weer in de fabrieksinstelling worden gebracht Hou LEVEL + en – ingedrukt en druk op 1/u. z De subwoofer wordt automatisch aan- en uitgeschakeld wanneer er al dan niet een audiosignaal wordt ingevoerd (Auto Power functie). Wanneer er gedurende drie minuten geen audiosignaalwordt intevoerd, schakelt de subwoofer over naar dewachtstand en wordt de 1/u indicator rood (AutoPower Off). Wanneer een audiosignaal wordtingevoerd, schakelt de subwoofer automatisch aan enwordt de 1/u indicator groen (Auto Power On). Opmerking Als u de 1/u toets indrukt terwijl de subwoofer speelt,schakelt de subwoofer over naar de wachtstand. Druknogmaals op de 1/u toets om hem weer aan te schakelen.Wanneer de toets niet binnen de drie minuten wordtingedrukt, schakelt de Auto Power On functie de subwooferautomatisch aan. Met behulp van de afstandsbediening Z 1/uINPUT MODE LEVEL +/–

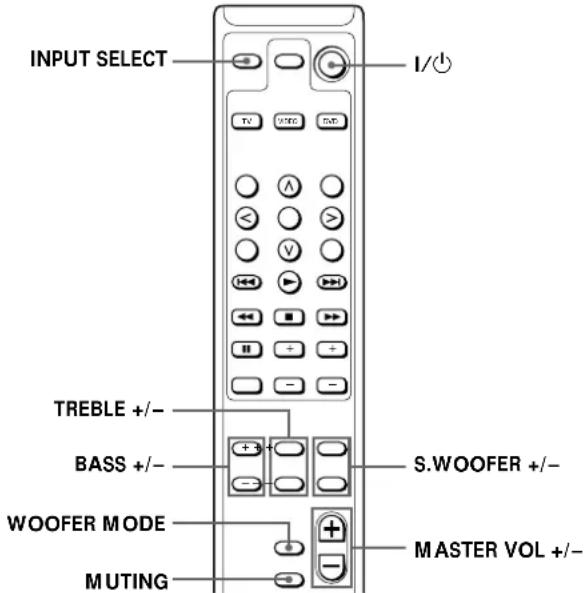

1/uS.WOOFER +/–TREBLE +/–BASS +/–MASTER VOL +/–WOOFER MODEMUTINGINPUT SELECT De onderstaande tabel geeft een overzicht van de handelingen die u kunt verrichten met behulp van de afstandsbediening. Handeling Aan-/uitschakelenVolume regelenComponent selecterenVolume van elke toon regelenLFE *Lage tonenHoge tonen* Laagfrequentie-effect Opmerking De toonniveau-indicator van de subwoofer verandertautomatisch wanneer u het volume van elke toon regelt metde afstandsbediening. z U kunt de woofer mode veranderen afhankelijk van de bron Druk op WOOFER MODE op de afstandsbediening (ofdruk tegelijkertijd op LEVEL + en – op de subwoofer).Als de SW VOL indicator op de subwoofer groenoplicht, wordt overgeschakeld naar de filmstand(fabrieksinstelling). Als de indicator rood oplicht, wordtovergeschakeld naar de muziekstand. U kunt naar demeest geschikte audiomix luisteren, afhankelijk van debron. z U kunt het geluid onderdrukken Hou MUTING op de afstandsbediening ingedrukt.Om het geluid te herstellen, drukt u op MASTER VOL +(of nogmaals op MUTING op de afstandsbediening). Druk op 1/u MASTER VOL + of –INPUT SELECTS.WOOFER + of –BASS + of –TREBLE + of –Basishandelingen

Het Geluid Regelen Z Met de “VES (Virtual Enhanced Surround)” mode in hetschermmenu van de DVP-F11 kunt u zelfs zonderachterluidsprekers genieten van virtueel 3D-geluid. Sommige andere Sony DVD-spelers dan de DVP-F11 beschikken ook over een VES mode. Als de subwoofer geen geluid produceert wanneer u de VES mode selecteert, moet u de DVD-speler aansluiten op AUX IN van de subwoofer. Raadpleeg de gebruiksaanwijzing van uw DVD-speler voor meer details. Effecten van elk item UIT Produceert 2-kanaals signalen voor stereogeluid van CD’s. 5-kanaals signalen van Dolby Digital geluid voor DVD’s worden omgezet in 2-kanaals uitgangssignalen. VES (Virtual Enhanced Surround) A Maakt gebruik van driedimensionale geluidsbewerking om virtuele achterluidsprekers luidsprekers te creëren op basis van het geluid afkomstig van de voorluidsprekers (L, R) zonder dat er effectief achterluidsprekers moeten worden geïnstalleerd. De virtuele luidsprekers worden gereproduceerd zoals hieronder afgebeeld. VES (Virtual Enhanced Surround) B Maakt gebruik van driedimensionale geluidsbewerking om virtuele achterluidsprekers luidsprekers te creëren op basis van het geluid afkomstig van de voorluidsprekers (L, R) zonder dat er effectief achterluidsprekers moeten worden geïnstalleerd. De virtuele luidsprekers worden gereproduceerd zoals hieronder afgebeeld. Opmerkingen

• U kunt “VES” niet kiezen wanneer “DOLBY DIGITAL” op “DOLBY DIGITAL” staat in “AUDIO INSTELLING”.
• Wanneer de speler uitgangssingnaal via OPTICAL enCOAXIAL stuurt, is het surround effect alleen hoorbaar wanneer u “MPEG” op “PCM” zet onder “AUDIO INSTELLING”.• Bij sommige discs is er geen achtergeluid. 3D surroundeffect is dan niet mogelijk.• Als u een item kiest, valt het geluid tijdelijk weg.• Als het signaal geen surround component bevat, kan het effect moeilijk hoorbaar zijn, ook al kiest u “VES A” of “VES B”.• Zorg ervoor dat de voorluidsprekers en de luisterpositieeen gelijkzijdige driehoek vormen, zoniet kunnen de effecten moeilijk hoorbaar zijn, ook al kiest u “VES A” of “VES B”.

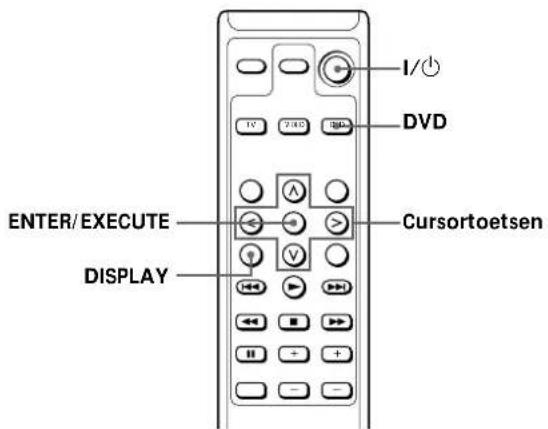

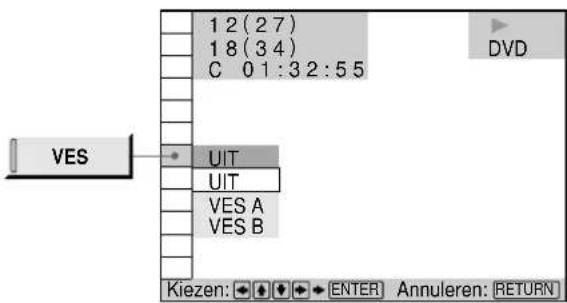

• Als u “VES A” of “VES B” kiest, zet dan de surround instellingen van de aangesloten apparatuur – bijvoorbeeldde versterker – op UIT. 1 Zet uw TV, de DVP-F11 en de subwoofer aan. 2 Druk op DVD op de afstandsbediening De DVD-toets licht op en u kunt de DVD-speler bedienen met de afstandsbediening van de subwoofer (zie pagina 8). 3 Druk op DISPLAY op de afstandsbediening Het bedieningsmenu verschijnt op het TV-scherm. 4 Kies “VES” met behulp van de cursortoetsen ( / / / ) op de afstandsbediening en druk vervolgens op of ENTER/EXECUTE. 5 Kies “VES A” of “VES B” en druk op ENTER/ EXECUTE.

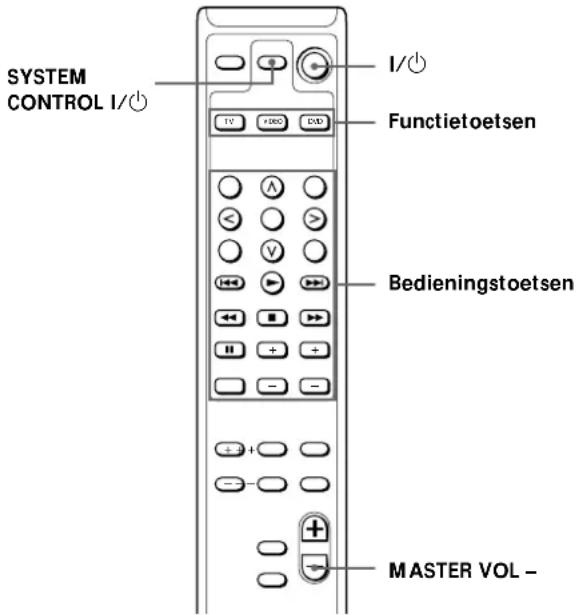

Andere Sony Componenten Bedienen Z Met de meegeleverde afstandsbediening kunnen ook andere Sony componenten zoals TV’s, videorecorders en DVD-spelers worden bediend. Druk op VIDEO en Voor het kiezen van TITLE Videorecorder 1(Beta) (cursortoets omhoog) Videorecorder 2(8 mm)MENU Videorecorder 3(VHS) Alle fabrieksinstellingen herstellen Druk op de 1/u toetsen bovenaan de afstandsbediening, en tegelijkertijd op MASTER VOL

Alle parameters in de afstandsbediening worden gewist en de fabrieksinstellingen worden hersteld. Andere Sony componenten bedienen Volg de onderstaande procedure om eventuele andere Sony componenten te bedienen. 1 Druk op de functietoets op de afstandsbediening voor de betreffende component (TV, VIDEO of DVD). De gekozen component wordt geactiveerd. 2 Bedien de componenten met de bedieningstoetsen. Elke bedieningstoets op de afstandsbediening komt overeen met een basishandeling voor de Sony component. Details omtrent het gebruik van elke bedieningstoets vindt u in de gebruiksaanwijzing van de betreffende Sony component. z Als u een bedieningstoets indrukt De functietoets van de respectieve component (TV,VIDEO of DVD) knippert om aan te geven wat wordtbediend. Als op een bedieningstoets drukt die geenuitwerking heeft op de gebruikte Sony component,knippert geen enkele functietoets. Andere Sony componenten uitschakelen 1 Druk op de functietoets van de Sony component die u wilt uitschakelen. 2 Druk op SYSTEM CONTROL 1/u. De gekozen component schakelt over naar de wachtstand.

+ + +– – –MASTER VOL –FunctietoetsenSYSTEMCONTROL 1/u 1/u Bedieningstoetsen Voor u de afstandsbediening gebruikt voor de Sony component De onderstaande tabel geeft een overzicht van de componenten waarvoor de afstandsbediening geschikt is. Functietoets Selecteerbare component(en) TV TVVIDEO Videorecorder 1 (Beta deck),Videorecorder 2 (8 mm deck),Videorecorder 3 (VHS deck)DVD DVD (speler) De TV toets selecteert alleen de TV en de DVD toets alleen de DVD speler. Gebruik de VIDEO toets om andere Sony componenten te kiezen. De VIDEO toets is af fabriek ingesteld op VTR 3 (VHS deck). Om deze toetsen opnieuw toe te kennen, drukt u op de VIDEO toets terwijl u tegelijkertijd de toets indrukt die in de onderstaande tabel vermeld staat.Basishandelingen

Storingen Verhelpen Mocht u problemen hebben met uw luidsprekersysteem, raadpleeg dan de onderstaande lijst en volg de instructies. Als het probleem daarmee niet is opgelost, raadpleeg dan de dichtstbijzijnde Sony handelaar. De luidsprekers produceren geen geluid. / Controleer of alles correct is aangesloten. / Regel het volume met LEVEL +/– (of MASTER VOL +/– op de afstandsbediening)./ Controleer of de bronkeuzeschakelaar van desubwoofer op de juiste bron staat. De subwoofer produceert geen geluid. /Als u de subwoofer aansluit op de DVP-F11, controleer dan of subwoofer is ingesteld op “JA”. / Als u de subwoofer aansluit op een andere componentdan de DVP-F11, moet u de AUX IN aansluitingen vande subwoofer gebruiken. De luidsprekers produceren brom of ruis. / Controleer of alles correct is aangesloten. Het geluid valt plots weg. / Controleer of alles correct is aangesloten. Contacttussen ontblote luidsprekerkabels ter hoogte van deaansluitingen kan een kortsluiting veroorzaken. Technische Gegevens SS-MS11 (voorluidsprekers) Luidsprekersysteem Breedband, magnetisch afgeschermdLuidsprekers 5 × 9 cm, conustypeKasttype Bass reflexNominale impedantie 6 ohmMaximale belastbaarheidMaximaal ingangsvermogen: 100 wattGevoeligheid 86 dB (1 W, 1 m)Frequentiebereik 90 Hz - 20.000 HzAfmetingen (b/h/d) Ong. 68 × 151 × 135 mm, incl. roosterGewicht Ong. 790 g per stuk SA-WMS11 (subwoofer) Systeem Luidsprekersysteem Actieve subwoofer, magnetischafgeschermdLuidspreker Woofer: 13 cm, conustype, dubbelespreekspoelKasttype SAW typeWeergavefrequentiebereik 40 Hz - 200 Hz Uitgangsvermogen Voor 20 W × 2Subwoofer 20 W + 20W Ingangen DVD IN (ingangspenaansluitingen)AUX IN (ingangspenaansluitingen) Uitgangen SPEAKER OUT (uitgangsaansluitingen) Algemeen Voeding 220 - 230 V AC, 50/60 HzStroomverbruik 42 W Afmetingen (b/h/d) Ong. 145 × 237 × 373 mm Gewicht Ong. 6,3 kg Meegeleverde toebehoren Zie pagina 3.Wijzigingen in ontwerp en technische gegevens voorbehoudenzonder voorafgaande kennisgeving. Aanvullende Informatie2
