SAKL50W - Altoparlante SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore attivo subwoofer e altoparlante centrale
Marca	Sony
Modello	SAKL50W
Potenza massima del subwoofer	55 W
Altoparlanti	Woofer: 13 cm × 2, Centrale: 8 cm × 2, 8 Ω, livello di ingresso max 100 W
Risposta in frequenza	20 Hz - 200 Hz
Frequenza di taglio delle alte frequenze	50 Hz - 150 Hz (regolabile)
Commutatore di fase	Normale / Inversa
Ingressi / uscite	LOW LEVEL (2 canali, uscite con loop), HIGH LEVEL (morsetti altoparlante INPUT/OUTPUT), CENTER SPEAKER
Alimentazione	220-240 V AC, 50/60 Hz
Funzioni principali	Compatibilità Dolby Pro Logic Surround, modalità standby automatico, regolazione volume e crossover, selezione di fase
Indicatore di accensione	Rosso (standby) / Verde (attivo)
Pulizia	Panno morbido leggermente umido, senza solventi né abrasivi
Sicurezza	Non esporre a pioggia o umidità, scollegare in caso di inattività prolungata, non aprire l'apparecchio
Accessori forniti	Cavo di connessione audio (2 spinotti phono → 2 spinotti phono), graffa per cinghia di stabilizzazione, viti
Utilizzo previsto	Installazione sopra un televisore Sony KL-50W (compatibile LCD)

Domande frequenti - SAKL50W SONY

Cosa fare se l'altoparlante non produce alcun suono?

Controllare prima che tutti i cavi siano collegati correttamente (LOW LEVEL o HIGH LEVEL). Assicurarsi che il volume dell'altoparlante non sia al minimo. Ruotare la manopola VOLUME in senso orario per aumentare il livello.

Il suono si interrompe improvvisamente, cosa devo controllare?

Potrebbe essere dovuto a un cortocircuito nei cavi degli altoparlanti. Scollegare e ricollegare attentamente i fili rispettando la polarità (+ e -).

Come ridurre le distorsioni sonore?

Le distorsioni possono derivare da un segnale di ingresso troppo alto o di scarsa qualità. Abbassare il volume della sorgente (televisore o amplificatore) e ridurre il guadagno dell'altoparlante. Evitare di attivare rinforzi eccessivi dei bassi.

Sento un ronzio o disturbi, cosa fare?

Controllare i collegamenti dei cavi audio: devono essere saldi. Se si utilizza un giradischi, collegare correttamente il filo di terra. Allontanare l'altoparlante dal televisore per evitare interferenze elettromagnetiche.

Come regolare il volume dell'altoparlante?

Utilizzare la manopola VOLUME situata sul pannello. Ruotare in senso orario per aumentare i bassi, antiorario per diminuirli. Regolare in base al livello degli altoparlanti anteriori.

A cosa serve il comando CROSSOVER e come regolarlo?

Il comando CROSSOVER determina la frequenza a partire dalla quale l'altoparlante riproduce i bassi. Per altoparlanti anteriori piccoli, impostare su 150 Hz; per quelli grandi, su 50 Hz. Se si utilizza un televisore KL-50W, posizionarlo sulla posizione contrassegnata 'KL-50W'.

Quando usare il commutatore di fase (PHASE)?

Il commutatore PHASE consente di invertire la polarità (Normale/Inversa). La posizione normale (+) è adatta con un televisore KL-50W. Provare entrambe le posizioni in base alla posizione dell'altoparlante e al tipo di altoparlanti per ottenere i migliori bassi.

Come collegare l'altoparlante a un amplificatore Dolby Pro Logic?

Collegare l'uscita centrale (CENTER) dell'amplificatore al morsetto CENTER SPEAKER dell'altoparlante. Per il subwoofer, utilizzare il morsetto LOW LEVEL o HIGH LEVEL in base alle uscite disponibili. Consultare lo schema di collegamento nel manuale.

Posso usare questo altoparlante con un televisore diverso dal KL-50W?

L'altoparlante è stato progettato per essere installato sopra un televisore della serie KL-50W. Con altri televisori, l'installazione fisica potrebbe non essere adatta e i magneti degli altoparlanti potrebbero alterare i colori dello schermo (tranne schermo LCD).

Come mantenere l'altoparlante?

Pulire il telaio con un panno morbido leggermente inumidito con acqua. Non utilizzare prodotti abrasivi, alcol o benzene. Non tentare di rimuovere la griglia anteriore, non è rimovibile.

MANUALE UTENTE SAKL50W SONY

Per evitare incendi o cortocircuiti, l'apparecchio non deve essere esposto alla pioggia o all'umidità.

Complimenti!

Vi ringraziamo per l'acquisto del subwoofer attivo e dell'altoparlante centrale Sony. Prima di far funzionare questo sistema di altoparlanti, vi invitiamo a leggere attentamente questo manuale e a conservarlo per futuro riferimento.

Informazioni introduttive

Il sistema con subwoofer attivo e altoparlante centrale è stato realizzato per essere installato sotto i televisori della serie KL-50W. Raccomandiamo di non installarlo con nessun altro televisore.

Questo sistema di altoparlanti è compatibile con il sistema ad effetto surround Dolby Pro Logic.*

• Fabbricato su licenza della Dolby Laboratories Licensing Corporation. DOLBY, il simbolo della doppia D e PRO LOGIC sono marchi della Dolby Laboratories Licensing Corporation.

INDICE

Operazioni preliminari

Precauzioni 4

Disimballaggio 4

Installazione 4

Collegamenti globali del sistema 5

Operazioni

Ascolto del suono 8

Regolazione del suono 9

Informazioni aggiuntive

Soluzione dei problemi 10

Caratteristiche tecniche 10

Precauzioni

Sicurezza

• Prima di far funzionare il sistema degli altoparlanti, accertarsi che la tensione operativa sia identica a quella di alimentazione locale.
• Nel caso in cui l'apparecchio non venga utilizzato per un periodo prolungato di tempo, scollegare il sistema degli altoparlanti dalla presa di rete. Scollegare il cavo di alimentazione prendendolo dalla spina. Non tirare mai il cavo direttamente.
• Nel caso in cui dovesse cadere del liquido o un oggetto solido nel sistema degli altoparlanti, scollegare l'apparecchiatura e, prima di farla funzionare nuovamente, farla controllare da personale qualificato.
• Il cavo di alimentazione deve essere sostituito esclusivamente da personale qualificato.

Quando si accende o si spegne il televisore della serie KL-50W, un amplificatore o un altro apparecchio collegato

Abbassare al minimo il volume del sistema degli altoparlanti.

Per evitare di danneggiare il sistema degli altoparlanti

• Procedere con cautela durante l'impostazione del comando del volume del televisore della serie KL-50W o dell'amplificatore per evitare un'eccessiva potenza di ingresso.
• Non cercare di aprire il rivestimento o di ricostruire gli altoparlanti.
• La griglia di protezione non è amovibile. Non cercare di toglierla.

In caso di irregolarità del colore sullo schermo di un televisore vicino

Il sistema degli altoparlanti non è del tipo con schermo magnetico, tuttavia, è possibile installare il televisore della serie KL-50W sul sistema degli altoparlanti.

Poiché il televisore della serie KL-50W utilizza un LCD (display a cristalli liquidi), i magneti degli altoparlanti non hanno alcun effetto su di esso.

Nel caso in cui si installi un altro televisore vicino al sistema degli altoparlanti, è possibile che sullo schermo del televisore si noti una irregolarità del colore.

In caso di irregolarità del colore...

→ Allontanare il televisore dal sistema degli altoparlanti, spegnere una volta il televisore, poi riaccenderlo dopo 15 o 30 minuti.

Installazione

Non collocare il sistema degli altoparlanti vicino a sorgenti di calore quali radiatori o tubature dell'aria, o in un punto soggetto alla luce diretta del sole, polvere eccessiva, vibrazione o oscillazione meccanica. - Per prevenire un surriscaldamento interno nel sistema degli altoparlanti è fondamentale mantenere una buona ventilazione. Collocare il sistema degli altoparlanti in un punto con una circolazione d'aria appropriata. Non collocare il sistema degli altoparlanti troppo vicino alla parete ostruendo le prese di ventilazione collocate nel pannello posteriore.

Pulitura delle parti esterne degli altoparlanti

Pulire la parte esterna con un panno morbido inumidito con acqua. Non utilizzare alcun tipo di spugna abrasiva, polvere di sgrassaggio o solvente quale alcol o benzene.

Nel caso in cui rilevaste dei problemi o questioni inerenti al sistema degli altoparlanti che non siano contemplate in questo manuale, vi invitiamo a contattare il rivenditore Sony più vicino.

Disimballaggio

Controllare di aver ricevuto i seguenti articoli:

Cavo di collegamento audio (1) Fermaglio per la cinghia di stabilizzazione (1) Vite per il fermaglio (1)

Installazione

Il sistema degli altoparlanti

Per ottenere una riproduzione migliore dei toni bassi, raccomandiamo di installare il sistema degli altoparlanti su un pavimento solido dove è molto probabile che si abbia una risonanza.

Note

• Installare sempre il sistema degli altoparlanti a qualche centimetro di distanza dal muro. Non collocare nessun oggetto eccetto il televisore della serie KL-50W sul sistema degli altoparlanti. Non appoggiarlo semplicemente sopra.
• Se il sistema degli altoparlanti viene installato al centro di una stanza, è possibile che i toni bassi vengano notevolmente indeboliti. Questo accade a causa dell'onda stazionaria creatasi nella stanza. Nel caso in cui si verifichi questa situazione, allontanare il sistema degli altoparlanti dal centro della stanza, oppure eliminare la causa dell'onda stazionaria installando qualcosa contro la parete opposta, come per esempio una libreria.

Il televisore della serie KL-50W

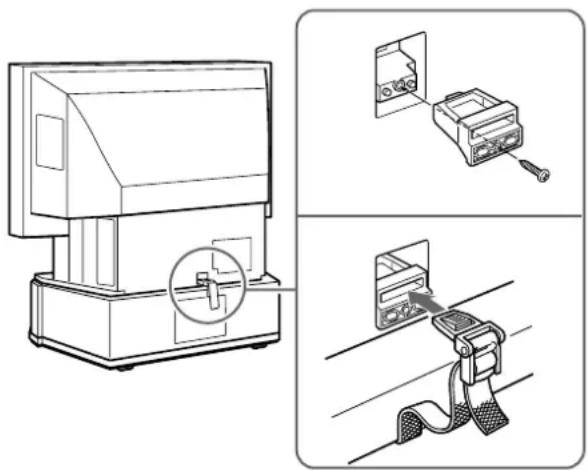

Installare il televisore della serie KL-50W sul sistema degli altoparlanti e fissare il televisore al sistema degli altoparlanti utilizzando la cinghia di stabilizzazione del mobile di supporto del televisore ed il fermaglio della cinghia.

Collegamenti globali del sistema

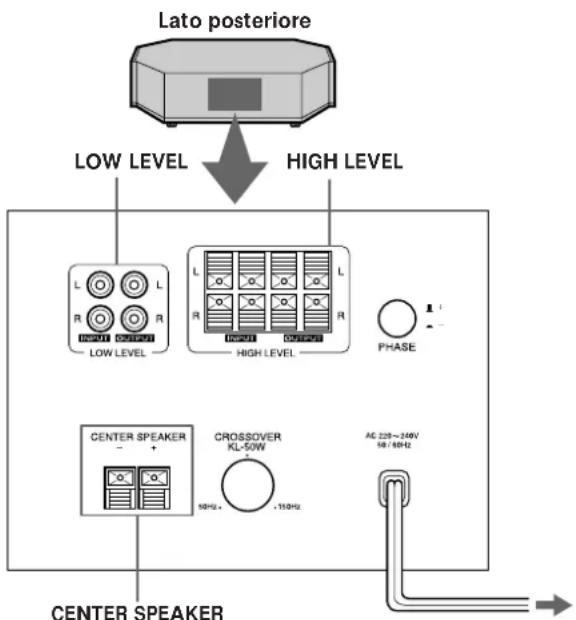

Presentazione

Utilizzare il terminale HIGH LEVEL o LOW LEVEL del sistema degli altoparlanti nel caso in cui si colleghi il televisore della serie KL-50W o un amplificatore separato.

• In caso di collegamento del televisore serie KL-50W, collegare il terminale LOW LEVEL del sistema degli altoparlanti alle prese di uscita della linea audio del televisore KL-50W mediante il cavo di collegamento audio fornito.
• Nel caso in cui l'amplificatore disponesse di uno dei seguenti tipi di prese di uscita, collegare il terminale LOW LEVEL del sistema degli altoparlanti alla presa dell'amplificatore mediante il cavo di collegamento audio.

Prese LINE OUT, presa MONO OUT, presa MIX OUT, presa di uscita SUB WOOFER, presa di uscita SUPER WOOFER

Nel caso in cui l'amplificatore disponga di una delle seguenti prese di uscita (per esempio della presa MONO OUT o MIX OUT), collegare l'altra estremità del cavo alla presa L INPUT del terminale LOW LEVEL del sistema degli altoparlanti.

• Nel caso in cui l'amplificatore non disponga di una delle prese di uscita sopra indicate, collegare i terminali degli altoparlanti dell'amplificatore al terminale HIGH LEVEL del sistema degli altoparlanti.
• Nel caso in cui l'amplificatore disponga del sistema ad effetto Surround Dolby Pro Logic, collegare l'uscita dell'altoparlante centrale dell'amplificatore al terminale CENTER SPEAKER del sistema degli altoparlanti.

Nota

Per il collegamento utilizzare il terminale LOW LEVEL o il terminale HIGH LEVEL. L'utilizzo di entrambi può causare dei problemi di funzionamento.

Non collegare entrambi i terminali LOW LEVEL ed HIGH LEVEL.

Operazioni preliminari

• Prima di effettuare qualsiasi collegamento disattivare l'alimentazione del televisore serie KL-50W o dell'amplificatore e del sistema degli altoparlanti.
• Utilizzare i cavi di collegamento audio forniti con l'apparecchio. Nel caso in cui mancassero dei cavi di collegamento audio per effettuare i collegamenti necessari, occorre acquistare altri cavi di collegamento audio.
• Per evitare fastidiosi rumori accertarsi che i collegamenti siano ben fissi e che siano stati effettuati in modo appropriato.
• Collegare il cavo di alimentazione del sistema degli altoparlanti alla presa di rete.

(continua)

Collegamento al televisore della serie KL-50W

Di quali cavi avrò bisogno?

Cavo di collegamento audio (in dotazione) (1)

Collegamenti globali

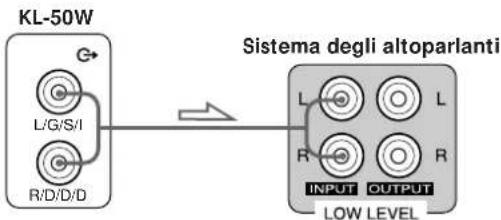

Collegare le prese INPUT L e R del terminale LOW LEVEL del sistema degli altoparlanti alle prese di uscita audio del televisore KL-50W.

flusso del segnale

Nota

Quando viene disattivata l'alimentazione del televisore KL-50W, abbassare il volume o disattivare l'alimentazione del sistema degli altoparlanti, altrimenti è possibile che si senta uno scoppiettio.

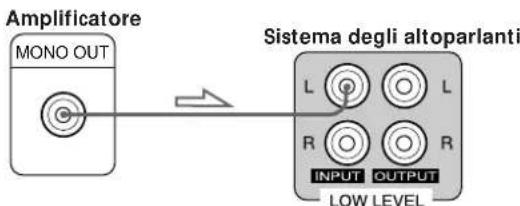

Collegamento ad un amplificatore con una presa speciale per super woofer

Se l'amplificatore dispone di prese di uscita della linea audio o una presa (o prese) speciale (come una presa MONO OUT, una presa MIX OUT, o prese SUB WOOFER o prese SUPER WOOFER), utilizzare il terminale LOW LEVEL del sistema degli altoparlanti.

Di quali cavi avrò bisogno?

Cavo di collegamento audio (in dotazione) (1)

Collegamenti

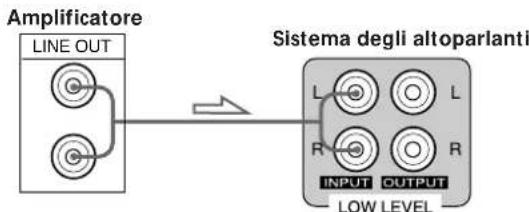

Collegare le prese INPUT L e R del terminale LOW LEVEL del sistema degli altoparlanti alle prese di uscita della linea audio o ad una delle prese speciali dell'amplificatore mediante il cavo di collegamento audio fornito.

flusso del segnale

Nota

• Nel caso in cui la presa speciale dell'amplificatore sia una presa singola (per esempio la presa MONO OUT) o la presa di uscita della linea sia monofonica, collegare la presa INPUT L del terminale LOW LEVEL.

flusso del segnale

• Nel caso in cui il suono non sia sufficientemente alto, è possibile che il livello dell'uscita audio dell'amplificatore non sia sufficientemente alto. In quel caso, collegare le prese degli altoparlanti dell'amplificatore direttamente al terminale HIGH LEVEL del sistema degli altoparlanti.

Collegamento ad un amplificatore con le prese degli altoparlanti

Collegare il sistema degli altoparlanti all'amplificatore, poi collegare gli altoparlanti anteriori a questo sistema di altoparlanti.

Di quali cavi avrò bisogno?

Cavo dell'altoparlante (1 per ciascun altoparlante) (non in dotazione)

Spelare per circa 15 mm le estremità del cavo e poi attorcigliare il cavo esposto.

Accertarsi di abbinare il cavo dell'altoparlante alla presa appropriata sui componenti: + con + e - con -. Nel caso in cui i cavi venissero invertiti, il suono risulterebbe distorto ed i toni bassi sarebbero del tutto inesistenti.

Solitamente il cavo dell'altoparlante contrassegnato con una linea viene utilizzato per il polo positivo (+) e dovrebbe essere collegato alla presa positiva (+) per evitare collegamenti impropri.

Collegamenti

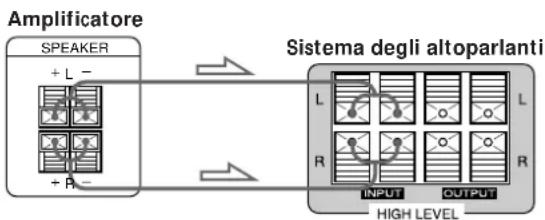

1 Collegamento del sistema degli altoparlanti all'amplificatore. Con i cavi dell'altoparlante collegare il terminale HIGH LEVEL del sistema degli altoparlanti alle prese di uscita dell'altoparlante dell'amplificatore. Accertarsi di collegare entrambi i canali L e R.

flusso del segnale

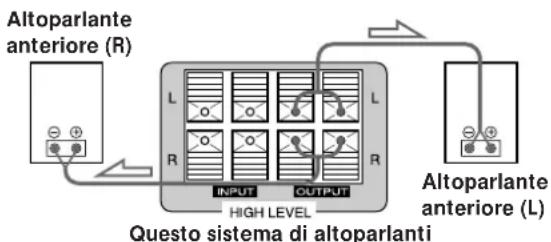

2 Collegamento degli altoparlanti anteriori a questo sistema di altoparlanti.

Collegare gli altoparlanti anteriori alle prese OUTPUT del terminale HIGH LEVEL di quel sistema di altoparlanti.

Collegamento ad un amplificatore con il sistema ad effetto surround Dolby Pro Logic

Di quali cavi avrò bisogno?

Cavo dell'altoparlante (non in dotazione)

Spelare per circa 15 mm le estremità del cavo e poi attorcigliare il cavo esposto.

Collegamenti

1. Collegare la presa di uscita dell'altoparlante centrale dell'amplificatore al terminale CENTER SPEAKER del sistema degli altoparlanti.

Flusso del segnale

Sistema degli altoparlanti

Nota

Quando viene disattivata l'alimentazione dell'amplificatore, abbassare il volume, oppure disattivare l'alimentazione del sistema degli altoparlanti, altrimenti è possibile che si senta uno scoppiettio.

Cos'è l'effetto surround Dolby Pro Logic.

L'effetto surround Dolby Pro Logic è un sistema che decodifica i canali extra nei film e nei programmi televisivi, produce effetti ed echi sonori che fanno sembrare che l'azione sia proprio intorno a chi ascolta. L'immagine sonora viene migliorata utilizzando quattro canali separati: effetti audio fuori campo, dialogo in campo, panoramica da sinistra a destra, e musica. Questi canali agiscono sul suono e migliorano l'effetto dell'azione in corso sullo schermo. Per questi sistemi l'apparecchio offre il modo PROLOGIC come uno dei campi sonori. Si può stabilire se una videocassetta o un laser disc utilizza il software Dolby Pro Logic Surround esaminando semplicemente la confezione. È possibile che alcune videocassette e laser disc utilizzino Dolby Pro Logic Surround anche se non è indicato sulla confezione.

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione del sistema degli altoparlanti e l'amplificatore alla presa di rete.

Operazioni

Ascolto del suono

Nota

È possibile che le azioni descritte di seguito danneggino gli altoparlanti: impostare il comando del tono dell'amplificatore sul livello massimo, impostare l'uscita dell'equalizzatore sul livello massimo, oppure introdurre onde sinusoidali da 20 Hz a 50 Hz registrate su un disco di prova disponibile in commercio o suoni speciali (il suono dei toni bassi di uno strumento musicale elettronico, lo scoppiettio di un piatto giradischi analogico, suoni con toni bassi evidenziati in modo abnorme, ecc.). Quando viene riprodotto un disco speciale contenente toni bassi evidenziati in modo abnorme, è possibile che insieme al suono originale venga riprodotto anche del rumore. In tal caso abbassare il livello sonoro.

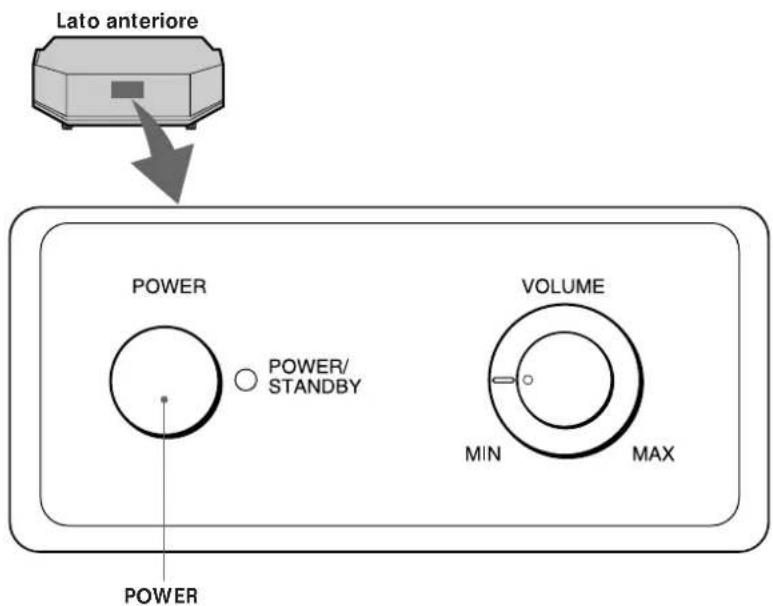

Accendere il televisore della serie KL-50W o l'amplificatore e selezionare il segnale di ingresso.

2 Premere l'interruttore POWER.

Il sistema degli altoparlanti si accende e l'indicatore POWER diventa di colore rosso.

3 Riprodurre il segnale di ingresso.

Quando il sistema degli altoparlanti riceve un segnale, l'indicatore POWER diventa di colore verde. Regolare il volume del televisore della serie KL-50W o dell'amplificatore in modo che il suono proveniente dagli altoparlanti anteriori non venga distorto.

Il modo di attesa

Quando non viene ricevuto alcun segnale, il sistema degli altoparlanti entra nel modo di attesa e dopo un minuto l'indicatore POWER diventa di colore rosso. Quando nel sistema degli altoparlanti entra un nuovo segnale, il sistema degli altoparlanti ritorna al modo attivo e l'indicatore POWER diventa di colore verde.

Per disattivare l'alimentazione

Premere l'interruttore POWER.

Nel caso in cui si senta un ronzio quando si spegne il sistema degli altoparlanti, abbassare il volume del sistema degli altoparlanti, oppure spegnere il televisore serie KL-50W o l'amplificatore prima di spegnere il sistema degli altoparlanti.

Regolazione del suono

Per integrare il suono degli altoparlanti anteriori è possibile effettuare la regolazione del sistema degli altoparlanti. Il rinforzo del suono dei bassi crea un maggiore senso di atmosfera.

1 Riprodurre un brano favorito.

I brani con voci maschili contenenti suoni bassi sono più consoni alla regolazione. Regolare il volume degli altoparlanti anteriori sul livello consueto.

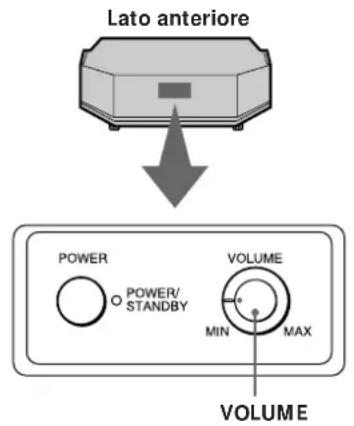

Effettuare la regolazione del volume del sistema degli altoparlanti.

Girare il comando VOLUME in modo da poter udire un po' di più il suono basso.

Per alzare il suono dei toni bassi, girare il comando VOLUME in senso orario.

Per abbassare il suono dei toni alti, girare il comando VOLUME in senso antiorario.

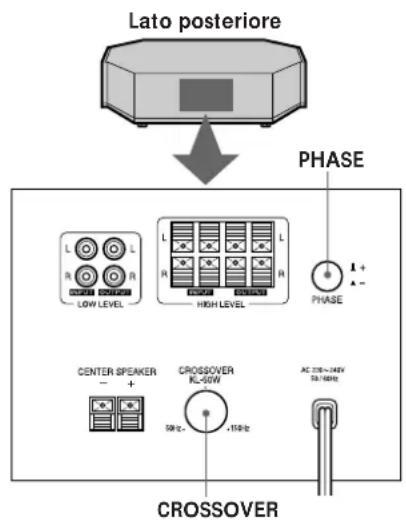

3 Effettuare la regolazione della frequenza limite.

Girare il comando CROSSOVER per osservare le frequenze di riproduzione degli altoparlanti anteriori.

Girare il comando verso 150Hz nel caso in cui si disponga di altoparlanti anteriori piccoli.

Girare il comando verso 50Hz nel caso in cui si disponga di altoparlanti anteriori grandi.

Nel caso in cui sia collegato il televisore serie KL-50W, regolare il comando CROSSOVER sulla posizione contrassegnata (KL-50W).

4 Selezionare la polarità delle fasi.

Per selezionare la polarità della fase premere il tasto PHASE. Collegando un televisore serie KL-50W selezionare la polarità normale (+).

Abbassando il tasto PHASE si inverte la polarità e si ottiene una migliore riproduzione dei toni bassi in determinati ambienti di ascolto. (La riproduzione dei toni bassi dipende dal tipo di altoparlante anteriore, dalla posizione del sistema degli altoparlanti e dalla regolazione della frequenza limite). Si può cancellare anche l'espansione e la tenuta del suono, e provare il campo sonoro. Selezionare l'impostazione che fornisce il suono preferito di ascolto nella posizione di ascolto normale.

In posizione abbassato (一): Polarità invertita. In posizione rialzato (1+): Polarità normale.

Nota

Nel caso in cui il suono risulti distorto quando si accende il rinforzo dei toni bassi dell'amplificatore (per esempio DBFB, GROOVE, o l'equalizzatore grafico), disattivare la funzione di rinforzo dei toni bassi e regolare il suono.

Soluzione dei problemi

Nel caso in cui si rilevi una delle seguenti difficoltà durante l'utilizzo del sistema degli altoparlanti, utilizzare questa guida di soluzione dei problemi per cercare di risolvere il problema. Nel caso in cui il problema dovesse permanere, consultare il rivenditore Sony più vicino.

Non viene prodotto alcun suono.

→ Controllare che questo sistema degli altoparlanti ed altri componenti siano collegati correttamente e saldamente. Girare il comando VOLUME in senso orario per alzare il volume.

La riproduzione del suono cesserà improvvisamente.

→ È possibile che nei cavi degli altoparlanti si sia verificato un cortocircuito. Collegare i cavi in modo appropriato.

Il suono risulta distorto.

Il segnale di ingresso non è chiaro. Il livello del segnale di ingresso è troppo elevato.

Si sente un rumore o un ronzio forte.

Collegare in modo appropriato il cavo di terra del piatto giradischi. I contatti tra le spine dei cavi di collegamento e le prese corrispondenti non sono stati effettuati in modo appropriato. Collegare fermamente le spine. Il sistema audio è disturbato dal rumore proveniente dal televisore seriKL-50W. Spegnere il televisore.

Caratteristiche tecniche

Sistema

Tipo: Sistema degli altoparlanti super woofer attivo ed anteriore passivo

Altoparlante Woofer: 13 cm · 2

Centrale: 8 cm · 2, 8 Ω

Livello di ingresso massimo 100 W

Uscita super woofer massima utilizzabile 55W

Gamma di frequenza di riproduzione

20 Hz - 200 Hz

Frequenza limite dell'alta frequenza

50 Hz - 150 Hz

Selettore delle fasi

NORMAL/REVERSE

Ingressi/Uscite

LOW LEVEL: prese a pin, 2 canali, con uscite a circuito aperto.

HIGH LEVEL: prese altoparlante INPUT/OUTPUT

Informazioni generali

Requisiti di alimentazione

220-240 V AC, 50/60 Hz

Consumo energetico

120 W

Dimensioni 920·266·534 mm (l·a·d) circa

Peso 24 kg

Accessori forniti

Cavo di collegamento audio

(2 spine fono - 2 spine fono) (1)

Fermaglio (1)

Vite (1)

Il design e le caratteristiche tecniche sono soggette a modifica senza precedente avviso.
