SAKL50W - Alto-falante SONY - Manual de utilização gratuito

Tipo de produto	Caixa ativa subwoofer e alto-falante central
Marca	Sony
Modelo	SAKL50W
Potência máxima do subwoofer	55 W
Alto-falantes	Woofer: 13 cm × 2, Central: 8 cm × 2, 8 Ω, nível de entrada máx 100 W
Resposta em frequência	20 Hz - 200 Hz
Frequência de corte das altas frequências	50 Hz - 150 Hz (ajustável)
Comutador de fase	Normal / Inversa
Entradas / saídas	LOW LEVEL (2 canais, saídas com looping), HIGH LEVEL (terminais alto-falante INPUT/OUTPUT), CENTER SPEAKER
Alimentação	220-240 V CA, 50/60 Hz
Funções principais	Compatibilidade Dolby Pro Logic Surround, modo de espera automático, ajuste de volume e crossover, seleção de fase
Indicador de energia	Vermelho (espera) / Verde (ativo)
Limpeza	Pano macio ligeiramente úmido, sem solventes nem abrasivos
Segurança	Não expor à chuva ou à umidade, desconectar em caso de inatividade prolongada, não abrir o aparelho
Acessórios fornecidos	Cabo de conexão de áudio (2 plugues RCA → 2 plugues RCA), grampo para cinta de estabilização, parafusos
Uso pretendido	Instalação acima de uma televisão Sony KL-50W (compatível com LCD)

Perguntas frequentes - SAKL50W SONY

O que fazer se a caixa acústica não produzir nenhum som?

Verifique primeiro se todos os cabos estão corretamente conectados (LOW LEVEL ou HIGH LEVEL). Certifique-se de que o volume da caixa acústica não está no mínimo. Gire o controle VOLUME no sentido horário para aumentar o nível.

O som para abruptamente, o que devo verificar?

Isso pode ser devido a um curto-circuito nos cabos dos alto-falantes. Desconecte e reconecte cuidadosamente os fios respeitando a polaridade (+ e -).

Como reduzir as distorções sonoras?

As distorções podem vir de um sinal de entrada muito alto ou de má qualidade. Abaixe o volume da fonte (televisão ou amplificador) e reduza o ganho da caixa acústica. Evite ativar reforços de graves excessivos.

Ouço um zumbido ou ruídos, o que fazer?

Verifique as conexões dos cabos de áudio: elas devem estar firmes. Se usar um toca-discos, conecte corretamente o fio terra. Afaste a caixa acústica da televisão para evitar interferências eletromagnéticas.

Como ajustar o volume da caixa acústica?

Use o controle VOLUME localizado no painel. Gire no sentido horário para aumentar os graves, anti-horário para diminuí-los. Ajuste conforme o nível dos alto-falantes frontais.

Para que serve o controle CROSSOVER e como ajustá-lo?

O controle CROSSOVER determina a frequência a partir da qual a caixa acústica reproduz os graves. Para alto-falantes frontais pequenos, ajuste para 150 Hz; para grandes, para 50 Hz. Se usar uma televisão KL-50W, coloque na posição marcada 'KL-50W'.

Quando usar o comutador de fase (PHASE)?

O comutador PHASE permite inverter a polaridade (Normal/Inversa). A posição normal (+) é adequada com uma televisão KL-50W. Experimente as duas posições conforme a posição da caixa acústica e o tipo de alto-falantes para obter os melhores graves.

Como conectar a caixa acústica a um amplificador Dolby Pro Logic?

Conecte a saída central (CENTER) do seu amplificador ao terminal CENTER SPEAKER da caixa acústica. Para o subwoofer, use o terminal LOW LEVEL ou HIGH Level de acordo com as saídas disponíveis. Consulte o esquema de conexão no manual.

Posso usar esta caixa acústica com uma televisão diferente da KL-50W?

A caixa acústica foi projetada para ser instalada acima de uma televisão da série KL-50W. Com outras televisões, a instalação física pode não ser adequada e os ímãs dos alto-falantes podem alterar as cores da tela (exceto tela LCD).

Como manter a caixa acústica?

Limpe o chassi com um pano macio ligeiramente umedecido em água. Não use produtos abrasivos, álcool ou benzina. Não tente remover a grade frontal, ela não é removível.

MANUAL DE UTILIZADOR SAKL50W SONY

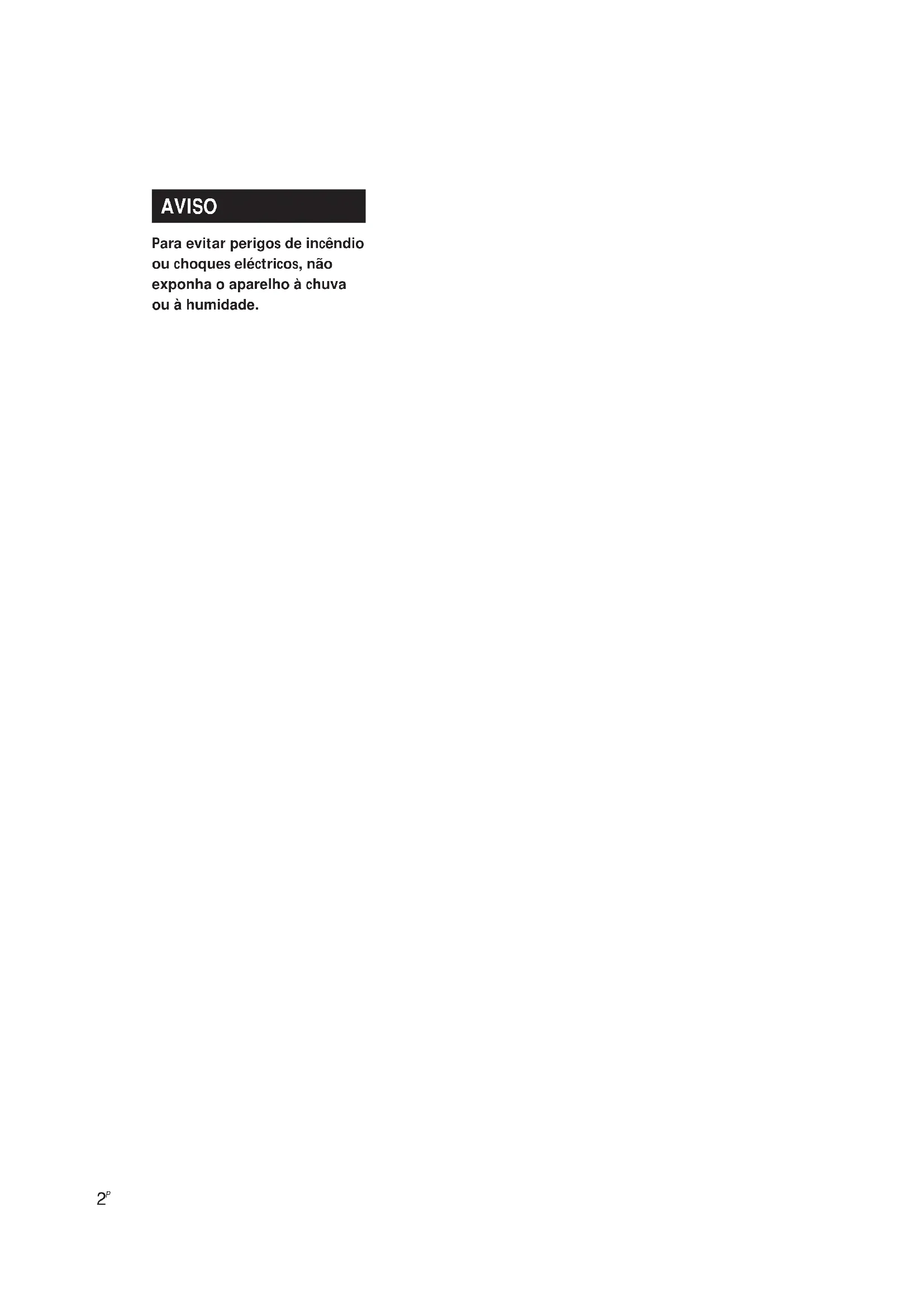

Para evitar perigos de incêndio ou choques elétricos, não exponha o aparelho à chuva ou à umidade.

Bem-vindo!

Obrigado por ter adquirido o subwoofer ativo e a coluna central da Sony. Antes de utilizar este sistema, leia cuidadosamente este manual e guarde-o para consultas futuras.

Sobre este manual

O sistema constituído pelo subwoofer ativo e pela coluna central destina-se a ser instalado por baixo do televisor KL-50W. Não o instale com nenhum outro tipo de televisor.

Este sistema é compatível com o sistema "Dolby Pro Logic Surround".*

• Fabricado sob licença de Dolby Laboratories Licensing Corporation. DOLBY, o símbolo dos dois D e PRO LOGIC são marcas de Dolby Laboratories Licensing Corporation.

ÍNDICE

Preparativos

Precauções 4 Desembalar o sistema 4 Instalação 4 Ligação do sistema 5

Operações

Informações adicionais

Detecção de avarias 10 Especificações 10

Precauções

Segurança

• Antes de utilizar este sistema, verifique se a tensão de funcionamento é idêntica à tensão da rede de alimentação local.
• Se não utilizar o sistema durante longos períodos, desligue a ficha da tomada de parede. Desligue o cabo elétrico pela ficha e nunca pelo próprio cabo.
• Se deixar cair algum objeto líquido ou sólido no interior deste sistema, desligue-o e solicite a assistência de um técnico qualificado antes de voltar a utilizá-lo.
• O cabo de ligação à rede de corrente elétrica só pode ser substituído numa loja com um serviço de assistência qualificado.

Quando ligar ou desligar o televisor KL-50W, um amplificador ou outro equipamento

Reduza o volume de som do sistema para o mínimo.

Para não danificar os altifalantes

• Tenha cuidado ao rodar o controlo do volume do televisor da série KL-50W ou do amplificador para evitar uma potência de entrada excessiva.
• Não tente abrir a caixa nem transformar os altifalantes. A grelha não é amovível. Não tente retirá-la.

Se detetar irregularidades da cor no ecrã de um televisor que se encontrar próximo

Apesar de não dispor de proteção anti-magnetismo, pode instalar o televisor da série KL-50W em cima do sistema. Uma vez que o televisor da série KL-50W está equipado com a tecnologia de projeção LCD, este não é afetado pelos ímanes dos altifalantes.

Se instalar outro televisor próximo do sistema, pode provocar irregularidades de cor no ecrã do televisor.

Neste caso, proceda da seguinte forma:

→ Afaste o televisor dos altifalantes, desligue e ligue-o novamente decorridos 15 a 30 minutos.

Instalação

• Não instale os altifalantes perto de fontes de calor como radiadores e condutas de ar, ou em locais expostos à incidência direta dos raios solares, a poeiras excessivas, a vibrações ou a choques mecânicos.
• Uma boa ventilação é essencial para evaporar o sobreaquecimento interno dos altifalantes. Instale o sistema num local com uma circulação de ar adequada. Não instale os altifalantes demasiado perto de uma parede; se o fizer, pode obstruir o orifício de ventilação, localizado na parte posterior do sistema.

Limpeza da caixa

Limpe a caixa dos altifalantes com um pano macio ligeiramente humedecido em água. Não utilize panos abrasivos, produtos de limpeza ou solventes como álcool ou benzina.

Em caso de dúvidas ou problemas relativos a este sistema que não façam parte deste manual, consulte um representante da Sony.

Desembalar o problema

Verifique se lhe foram entregues os seguintes itens:

Cabo de ligação áudio (1) - Gancho para a correia estabilizadora (1) - Parafuso para o gancho (1)

Instalação

Sistema de altifalantes

Para obter uma melhor reprodução dos graves, coloque os altifalantes sobre uma base sólida, o que ajuda a eliminar as ressonâncias indesejáveis.

Notas

• Deixe sempre um espaço de outros centímetros entre o sistema e a parede.
• Não coloque nenhum objeto em cima dos altifalantes exceto o televisor da série KL-50W. Não se sente em cima do sistema.
• Se instalar o sistema no meio de uma sala, a potência dos graves pode enfraquecer consideravelmente. Isso deve-se à influência da onda estacionária criada na sala. Se isso acontecer, afaste o sistema do centro da sala ou elimine a causa da onda estacionária instalando, por exemplo, uma estante na parede oposta.

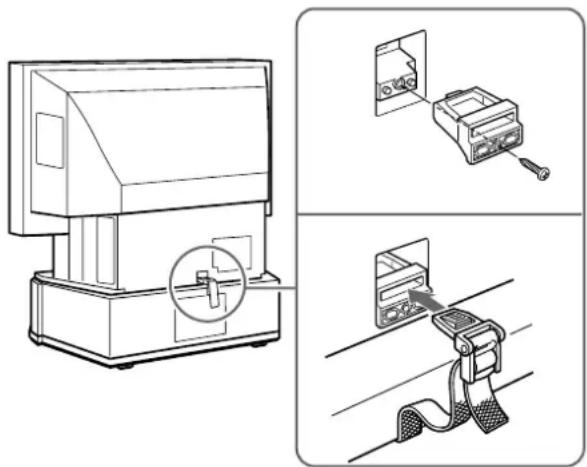

Televisor da série KL-50W

Instale o televisor KL-50W em cima do sistema e prenda-o com a correia de estabilização da base do televisor e o gancho respectivo.

Ligação do sistema

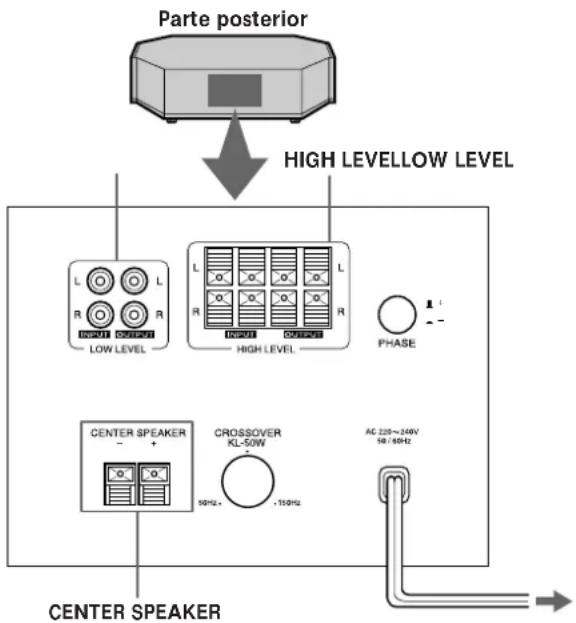

Panorâmica geral

Utilize o terminal HIGH LEVEL ou LOW LEVEL do aparelho quando ligar o televisor KL-50W ou um amplificador separado.

• Se ligar o televisor KL-50W, ligue o terminal LOW LEVEL do sistema às fichas tipo jack Line Out áudio do KL-50W com o cabo de ligação áudio fornecido.
• Se o amplificador estiver equipado com uma das seguintes fichas tipo jack, ligue o terminal LOW LEVEL dos altifalantes às fichas tipo jack do amplificador, utilizando o cabo de ligação áudio fornecido.

• Se o amplificador não estiver equipado com nenhuma das fichas de saída tipo jack referidas acima, ligue os terminais do alto-falante do amplificador ao terminal HIGH LEVEL dos alto-falantes.
• Se o amplificador estiver equipado com o sistema "Dolby Pro Logic Surround", ligue também a saída da coluna central do amplificador ao terminal CENTER SPEAKER do sistema.

Nota

Utilize apenas um dos terminais LOW LEVEL ou HIGH LEVEL para fazer a ligação. A utilização dos dois terminais pode provocar uma avaria.

Não ligue os terminais "LOW LEVEL" e "HIGH LEVEL" ao mesmo tempo.

Antes de começar

• Antes de efetuar qualquer tipo de ligação, desligue a corrente do televisor KL-50W, do amplificador e dos altifalantes.
• Utilize os cabos de ligação áudio fornecidos com o equipamento. Se os cabos de ligação áudio não forem suficientes para fazer as ligações necessárias, compre cabos de ligação áudio adicionais.
• Para fazer rufidos intermitentes, verifique se as ligações estão bem feitas.
• Ligue o cabo elétrico dos altifalantes a uma tomada de parede.

(continua)

Preparativos

Ligação ao televisor da série KL-50W

Quais os cabos necessários?

Cabo de ligação áudio (fornecido) (1)

Ligações

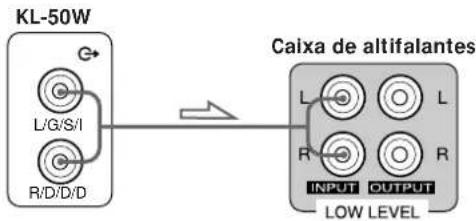

Ligue as fichas tipo jack INPUT L e R do terminal LOW LEVEL dos altifalantes às fichas de saída áudio do televisor da série KL-50W.

: fluxo do sinal

Nota

Se o televisor KL-50W estiver desligado, desligue o volume ou desligue as colunas. Se não o fizer, pode ouvir ruídos intermitentes.

Ligação a um amplificador equipado com uma ficha tipo jack especial para um super woofer

Se o amplificador estiver equipado com fichas tipo jack Audio Line Out ou com uma ficha(s) tipo jack especial para um super woofer (por exemplo uma ficha(s) tipo jack MONO OUT, MIX OUT, SUB WOOFER, SUPER WOOFER), utilize o terminal LOW LEVEL dos altifalantes.

Quais os cabos necessários?

Cabo de ligação de áudio (fornecido) (1)

Ligações

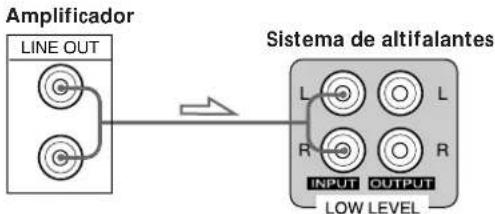

Ligue as fichas tipo jack INPUT L e R do terminal LOW LEVEL dos altifalantes às fichas tipo jack Audio Line Out ou a uma das fichas tipo jack especiais do amplificador, utilizando o cabo de ligação de áudio fornecido.

: fluxo do sinal

Nota

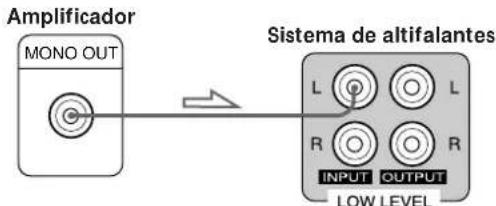

• Se a ficha tipo jack especial do amplificador for uma ficha única (por exemplo, MONO OUT) ou se a ficha tipo jack Audio Line Out for mono, ligue a ficha tipo jack INPUT L do terminal LOW LEVEL.

→ : fluxo do sinal

• Se ouvir mal o som, verifique se o nível de saída do amplificador está suficientemente alto. Neste caso, ligue directamente as fichas tipo jack dos altifalantes do amplificador ao terminal HIGH LEVEL dos altifalantes.

Ligação a um amplificador equipado com fichas tipo jack para altifalantes

Ligue os altifalantes ao amplificador e, em seguida, ligue as colunas frontais aos altifalantes.

Quais os cabos necessários?

Cabo dos altifalantes (1 para cada altifalante) (não fornecido)

Descarne as pontas do cabo cerca de 15mm e torça-as.

Ligue o cabo às fichas tipo jack dos componentes: + a + e - a -. Se se enganar ao ligar os cabos, o som fica distorcido e ocorre uma perda de potência dos graves.

Normalmente, o cabo marcado com uma LINHA é utilizado para ligação ao polo positivo (+), devendo ser ligado à ficha tipo jack positiva (+) para evitar o mau funcionamento do equipamento.

Ligações

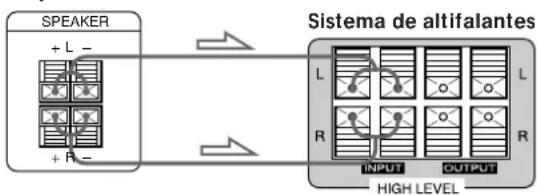

1 Ligue os altifalantes ao amplificador.

Ligue o terminal HIGH LEVEL dos altifalantes às fichas de saída tipo jack do amplificador, utilizando os cabos dos altifalantes. Não se esqueça de ligar os canais L e R.

fluxo do sinal

Amplificador

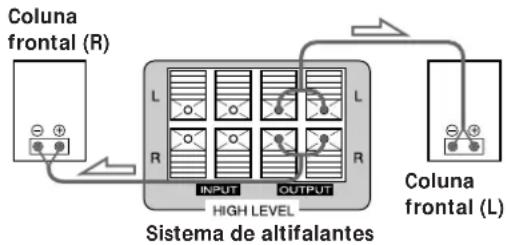

2 Ligue as colunas frontais aos altifalantes.

Ligue as colunas frontais às fichas tipo jack OUTPUT do terminal HIGH LEVEL dos altifalantes.

Ligação a um amplificador equipado com o Sistema Dolby Pro Logic Surround

Quais os cabos necessários?

Cabo do altifalante (não fornecido)

Descarne as pontas do cabo cerca de 15mm e torça-as.

Ligações

1 Ligue a ficha de saída tipo jack da coluna central do amplificador ao terminal CENTER SPEAKER dos altifalantes.

: fluxo do sinal

Sistema de altifalantes

Nota

Se o amplificador estiver desligado, baixe o volume de som ou desligue o sistema. Se não o fizer, pode ouvir um ruído intermitente.

O que é o sistema Dolby Pro Logic Surround?

Dolby Pro Logic Surround é um sistema que descodifica os canais suplementares dos filmes de vídeo e dos programas de televisão, produzindo efeitos de som e ecos que fazem com que se sinta envolvido pela ação. O som é intensificado através da utilização de quatro canais separados: efeitos de som fora do ecrã, diálogo no ecrã, deslocação horizontal do som da esquerda para a direita e música. Estes canais tratam o som e intensificam a ação à medida que esta se vai desenrolando no ecrã.

O modo PROLOGIC neste aparelho está integrado num dos canais de som. Pode verificar se uma cassete de vídeo ou um disco laser realizam o software codificado Dolby Pro Logic Surround, consultando a embalagem. (Algumas cassetes de vídeo e discos laser podem usar o sistema Dolby Pro Logic Surround mesmo que isso não venha indicado na embalagem.)

Ligação do cabo elétrico

Ligue o cabo de ligação à rede de corrente do sistema e o amplificador a uma tomada de parede.

Operações

Ouvir o som

Nota

Pode provocar avarias nas colunas se executar as seguintes operações: regular o controlo de tonalidade do amplificador para um nível muito elevado, regular a saída do equalizador para um nível elevado ou provocar a entrada de ondas sinusoidais de 20 Hz a 50 Hz gravadas num disco de teste à venda no mercado ou ainda sons especiais (os graves de instrumentos musicais eletrônicos, ruídos intermitentes de um gira-discos analógico, sons com uma intensificação anômala dos graves, etc.). Quando reproduzir um disco especial que contenha sons com um realce anômalo dos graves, pode ouvir ruídos para além do som original. Neste caso, reduza o nível do som.

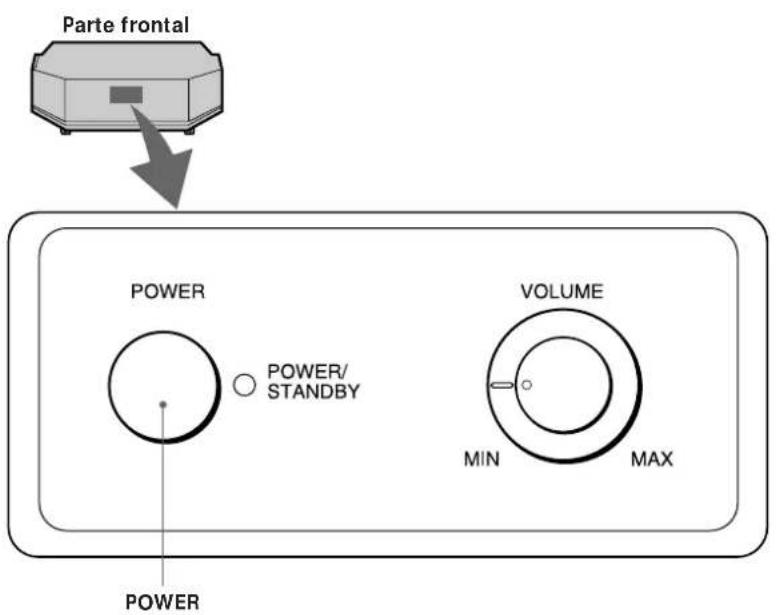

1 Ligue o televisor da série KL-50W ou o amplificador e selecione a fonte do programa.

2 Carregue no botão POWER.

Os altifalantes ligam-se e o indicador POWER acende-se a vermelho.

Reproduza a fonte do programa.

Quando os altifalantes recebem um sinal, o indicador POWER acende-se a verde.

Regule o volume do televisor KL-50W ou do amplificador para não provocar distorção no som das colunas centrais.

Modo de espera

Quando não recebe nenhum sinal, o sistema entra em modo de espera e, após alguns minutos, o indicador POWER acende uma luz vermelha. Assim que os altifalantes receberem um novo sinal, voltam ao modo ativo e o indicador POWER acende-se a verde.

Para desligar a alimentação

Carregue em POWER para soltar o botão.

Se ouvir um ruído quando desligar os altifalantes, reduza o volume dos mesmos ou desligue o televisor da série KL-50W ou o amplificador antes de desligar os altifalantes.

Regular o som

Pode regular os altifalantes para complementar o som emitido pelas colunas frontais. Realce os graves para obter uma maior amplitude do som.

1 Reproduza a sua música preferida.

As vozes masculinas (com mais graves) são as mais adequadas para a regulação. Regule o volume das colunas frontais para o mesmo nível.

2 Regule o volume dos altifalantes.

Rode VOLUME para reforçar ligeiramente os graves.

Para aumentar o som dos graves, rode o controlo VOLUME no sentido dos ponteiros do relógio.

Para diminuir o som dos graves, rode o controlo VOLUME no sentido oposto ao dos ponteiros do relógio.

3 Regule a frequência de corte.

Rode o controlo CROSSOVER para ver as frequências de reprodução das colunas frontais.

Rode o controlo para 150 Hz se possuir colunas frontais pequenas.

Rode o controlo para 50 Hz se possuir colunas centrais grandes.

Se ligar o televisor KL-50W, coloque o controlo CROSSOVER para a posição marcada com (KL-50W).

4 Selecione a polaridade da fase.

Carregue no botão PHASE para selecionar a polaridade da fase. Se ligar um televisor KL-50W, selecione a polaridade de fase normal (+). Se carregar no botão PHASE inverte a polaridade e pode obter uma melhor reprodução dos graves em determinados ambientes de audição. (A reprodução dos graves depende do tipo das colunas centrais, da posição do sistema de colunas e da regulação da frequência de corte). Este procedimento também pode alterar a extensão e a profundidade do som e afetar o campo do som. Efetue a regulação que melhor se adapta à posição de audição normal.

Carregado (—): Invertida

Não carregado (+): Normal

Nota

Se o som sair distorcido quando ativar o reforço dos graves no amplificador (DBFB, GROOVE ou o equalizador gráfico), desative o reforço dos graves e regule o som.

Detecção de avarias

Em caso de ocorrência de problemas durante a utilização dos altifalantes, consulte este guia de detecção de avarias. Se não conseguir resolver o problema, consulte um agente Sony.

O som não se ouve.

Verifique se os altifalantes e os outros componentes estão bem ligados. Rode VOLUME no sentido dos ponteiros do relógio para aumentar o volume.

De repente, o som deixou de se ouvir.

Os cabos dos altifalantes podem ter entrada em curto-circuito. Estes cabos têm que ser ligados corretamente.

O sinal de entrada é pouco nítido. O nível do sinal de entrada está demasiado alto.

Ouvem-se ruídos.

Ligue corretamente o fio de ligação à terra do gira-discos. A ligação das fichas dos cabos de ligação com as fichas tipo jack correspondentes não foi bem efetuada. Ligue as fichas corretamente. O sistema de áudio está a captar ruídos do televisor da série KL-50W. Desligue o televisor.

Especificações

Sistema

Tipo Super Woofer ativo e coluna central passiva

Altifalantes Woofer: 13cm· 2 Centro: 8cm· 2,8Ω ,

Gama de frequências de reprodução 20 Hz - 200 Hz

Frequência de corte de altas frequências 50 Hz - 150 Hz

Selector de fase NORMAL/REVERSE

Entradas/Saídas

LOW LEVEL Fichas tipo jack de pinos, 2 canais, com saídas em circuito fechado

HIGH LEVEL Fichas tipo jack INPUT/OUTPUT dos altifalantes

Características gerais

Requisitos de alimentação 220-240 V CA, 50/60 Hz

Consumo de energia 120 W

Dimensões Aprox. 920·266·534 mm (L/A/P)

Peso 24 kg

Acessórios fornecidos

Cabo de ligação de áudio

(2 fichas RCA - 2 fichas RCA) (1)

Gancho (1)

Parafuso (1)

Design e especificações sujeitos a alterações sem aviso prévio.
