MANUAL DE UTILIZADOR SSM9ED SONY

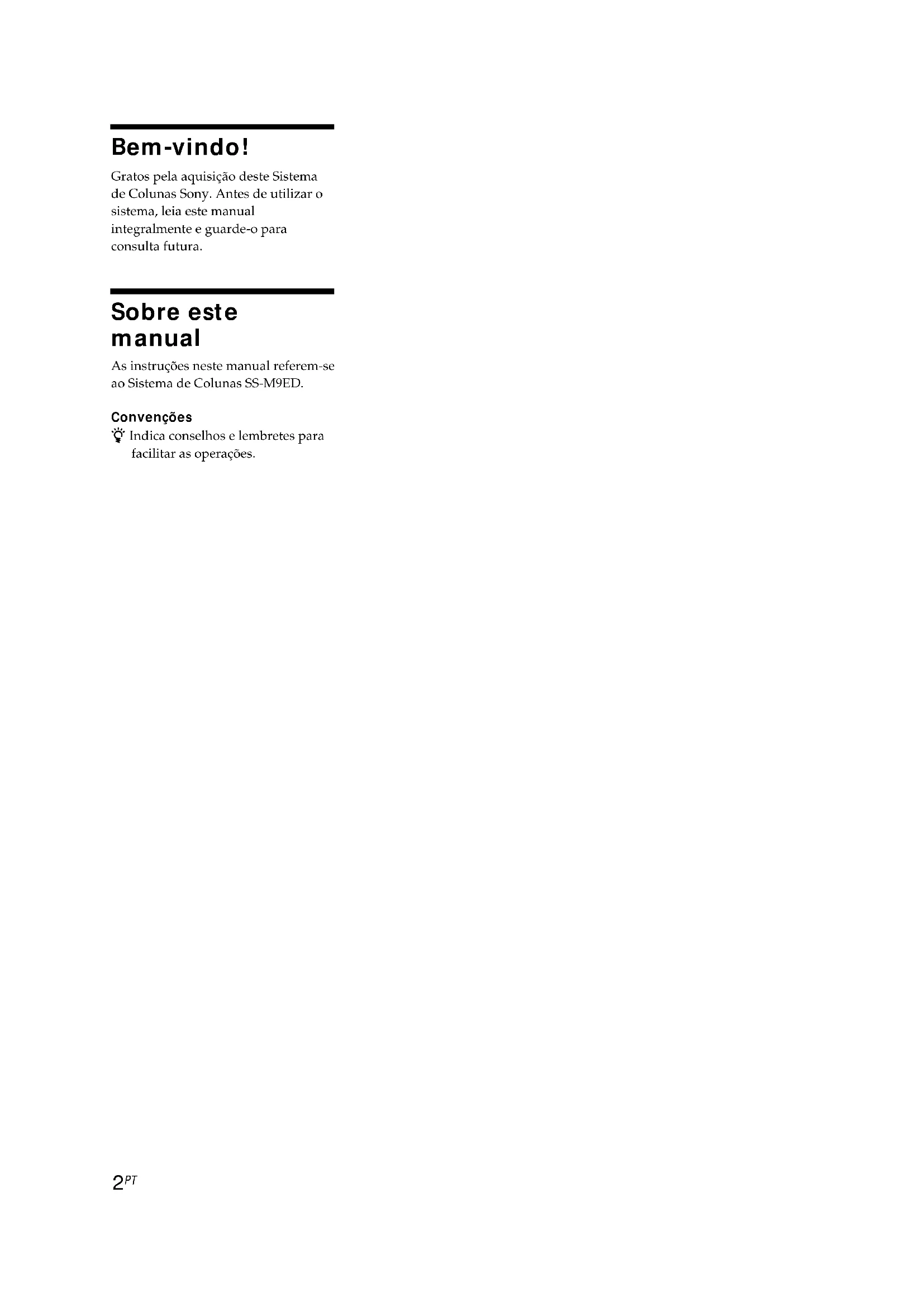

Gratos pela aquisição deste Sistema de Colunas Sony. Antes de utilizar o sistema, leia este manual integralmente e guarde-o para consulta futura.

Sobre este manual

As instruções neste manual referem-se ao Sistema de Colunas SS-M9ED.

Convenções

Indica conselhos e lembretes para facilitar as operações.

Linha de concepção

O sistema SS-M9ED foi projectado por uma equipa de engenharia nipo-americana motivada principalmente por uma dedicação e paixão pela música. São os primeiros altifalantes Sony que atendem às maiores exigências em aplicações audio para o público consumidor e em aplicações para monitorização em estúdios profissionais.

Percebemos ser necessário projectar um sistema de altifalantes que utilizasse a mais avançada tecnologia da actualidade para possibilitar a reprodução da música do modo tão natural e realístico quanto possível, sem em nada afectar a emoção e a intenção dos intérpretes originais. Com formatos de audio digitais emergentes, de alta resolução, à vista no horizonte, também percebemos ser particularmente importante fazer avançar a vanguarda em desenho de altifalantes.

Um desempenho muito maior será requerido dos altifalantes para a reprodução da qualidade auditiva inerente aos formatos destinados a substituir o CD.

Estabelecemos, portanto, a meta de projectar altifalantes que combinassem de modo harmónico a tecnologia e uma sensibilidade artística para a musicalidade e a naturalidade — altifalantes firmemente fundamentados na ciência e na engenharia, sem dar margem a concessões. Desenvolvemos assim e projectamos o SS-M9ED com base nos princípios seguintes:

• Exercer uma engenharia que combina ciência e arte em partes iguais.
• Enfatizar uma concepção com base em "Simplicidade de Projecto" ou "O Mínimo Vale Mais".
• Aplicar uma atenção intransigente e fanática aos detalhes.

Embora o desenho dos altifalantes dependesse de recursos de engenharia tais como simulações por computador e Projecto Assistido por Computador (CAD), contávamos basicamente com nossos ouvidos ao fazer avaliações de qualidade e tomar decisões definitivas. Aproximadamente 60% do tempo dedicado ao projecto foi gasto a escutar e a avaliar. E cerca da metade desses 60% foi destinada à audição crítica, empregando material de fonte com resolução extremamente alta, Direct Stream Digital (Digital por Fluxo Directo) (DSD) ou Super Audio CD (SACD), da Sony. Por meio da concentração em áreas antes ignoradas, conseguimos atingir um nível sem precedentes de avaliação e ajuste acústicos.

Temos orgulho de apresentar o SS-M9ED como o sistema de colunas para a próxima geração de sistemas de audio, e é nossa esperança de que ele venha a lhe proporcionar muitas horas de prazer auditivo com o DSD ou o SACD.

Ligações (ligação convencional) 8

Ligações (ligação dupla) 9

Após a instalação das colunas 10

Posicionamento das colunas 10

Para obter a melhor qualidade de som possível 12

Informações adicionais 13

Precauções 13

Guia de soluções 14

Especificações 14

Características do SS-M9ED

No projecto do SS-M9ED, concentramo-nos nas três áreas-chave de desempenho seguintes:

- Aperfeiçoamento de resolução e detalhe

O SS-M9ED proporciona a própria alta resolução e reprodução detalhada de som exigidas por fontes de audio novas como o Direct Stream Digital (Digital por Fluxo Directo) (DSD) e o Super Audio CD (SACD).

- Ampliação da gama dinâmica

O SS-M9ED ostenta uma gama dinâmica larga e muito baixa distorção, tornando-o capaz de reproduzir o som de alta qualidade do DSD e do SACD.

• Largura de banda expandida

O SS-M9ED proporciona a largura de banda ampla (até aproximadamente 100 kHz) exigida para a reprodução de toda a gama de frequências do DSD e do SACD.

Como resultado das considerações de projecto anteriores, o SS-M9ED foi dotado das características seguintes:

Projecto de Circuito em Rede

O circuito em rede do SS-M9ED não somente divide a largura de banda do sinal em gamas independentes para cada altifalante, como também controla as características de fase e de distorção do sinal. Além disso, ele reproduz um som naturalmente e musicalmente integrado através de cada altifalante.

É claro que, quanto mais partes são acrescentadas a um circuito em rede, maior a degradação a afectar o sinal de audio. Por esse motivo, o circuito em rede do SS-M9ED foi projectado para ser tão simples quanto possível. O resultado é uma reprodução que soa natural, com características de isolamento mais uniformes, transparência mais elevada e resolução superior.

Além de tudo, a rede foi disposta de tal modo a proporcionar uma separação recíproca entre todos os componentes, tornando mínimas assim as interferências mútuas e as vibrações. O material dos fios internos também foi seleccionado levando em conta características de estabilidade em impedância e de resistência aos efeitos das vibrações. A seleção final das peças, todas com a mais elevada qualidade eléctrica e mecânica, foi feita após rigorosa avaliação na sala de audição.

Projecto da Caixa das Colunas

As caixas do SS-M9ED servem às três funções seguintes:

• Fixação e posicionamento dos altifalantes.
• Processamento das ondas sonoras que emanam da parte traseira dos altifalantes (isto é, o isolamento de ondas sonoras posteriores das ondas sonoras anteriores).
• Reforço das características de baixa frequência.

Concluiu-se que a caixa ideal de altifalantes para o SS-M9ED deveria ser invisível. Em outras palavras, a caixa das colunas deveria “desaparecer” tão logo a música tivesse início, fazendo parecer ao ouvinte que só a música existe.

Para alcançar isso, nós incorporamos as considerações seguintes na caixa de altifalantes do SS-M9ED:

— Projecto voltado para o alinhamento de tempo Mediante medições precisas, localizamos a fonte de som de cada altifalante e tornamos mínima a defasagem entre os altifalantes.
— Eliminação de ondas estagnadas e reflexões primárias

A inexistência de superfícies paralelas e o emprego de painéis acústicos redondos serviram para prevenir a degradação de qualidade do som causada por ondas estagnadas e reflexões primárias.

— Alta rigidez

Painéis acústicos feitos com uma estrutura antivibratória composta única, com 50 mm de espessura, foram incorporados, enquanto que outras partes da caixa foram construídas com substrato de Chapa de Fibra de Densidade Média (MDF), com espessura aproximada de 25 mm.

— Apoio em três pontos com cravos

Os cravos fornecidos com cada coluna proporcionam um apoio estável e seguro à mesma. Também limitam o contacto com o chão a pontos pequenos, reduzindo assim a influência potencial de vários tipos de materiais de revestimento de piso (tapete, etc.).

Projecto dos Altifalantes

A qualidade de som básica de uma coluna depende do desempenho dos altifalantes. Um altifalante tem de converter sinais audio de entrada em energia sonora sem perdas ou amplificação exagerada. Um altifalante de alto desempenho deve assim ter uma resposta de frequência plana, uma resposta de fase uniforme, ampla direccionalidade e baixa distorção. O SS-M9ED foi desenvolvido para alcançar desempenho máximo em todos esses aspectos dentro da gama de frequências aplicável.

No caso do SS-M9ED, a qualidade sonora foi o critério primordial na selecção dos altifalantes. Mesmo quando materiais ou tecnologia novos estivessem incorporados em um altifalante, foi preciso verificar a ligação entre esses materiais e as tecnologias com qualidade de som aperfeiçoada antes de ser feita a escolha do altifalante.

Fabricantes europeus de altifalantes foram encarregados de projectar os três tipos de altifalante usados no SS-M9ED (woofer, altifalante para frequências médias, tweeter), de acordo com as nossas especificações. Entretanto, por causa das especificações extremamente rígidas do super-tweeter, o desenvolvimento desta unidade foi levado a cabo nos próprios laboratórios da Sony.

Preparativos

Este capítulo apresenta informações sobre como instalar o sistema de colunas e como fazer sua ligação a um amplificador.

Leia este capítulo atentamente antes de iniciar a instalação.

Desempacotamento

Certifique-se de ter recebido todos os acessórios relacionados abaixo que devem acompanhar o sistema.

• Cravos (3)
• Porcas de travamento (3)
• Apoios para cravos (3)
• Chave de porcas (somente para os terminais dos altifalantes) (1)

Instalação

Deslocamento das colunas

Remova antes todo os cabos de altifalante e cravos instalados. Cada coluna deve ser transportada por duas ou três pessoas, como mostra a ilustração abaixo.

Caminhe com cuidado ao mover a coluna. Como cada coluna é muito pesada (cerca de 58 kg), tenha cuidado para não impor um esforço excessivo às suas costas ao deslocar cada coluna de altifalantes.

Tenha cuidado para não tocar no domo (pavilhão) dos altifalantes.

Lembretes importantes antes de iniciar a instalação

Para obter a melhor qualidade sonora, recomendamos que instale o sistema da maneira descrita abaixo.

Veja mais detalhes em "Posicionamento das colunas", na página 10.

• A distância entre as colunas deve ser menor ou igual à distância entre cada coluna e o ouvinte.
• Posicione as colunas a pelo menos 1 metro de distância de qualquer parede lateral.
• A posição de audição deve estar pelo menos a 1 metro de distância da parede traseira. Seria muito útil colocar um material altamente absorvente (como tapeçaria ou cortina) na parede traseira, atrás da posição de audição.
• Coloque um tapete grosso entre as colunas e a posição de audição para eliminar as reflexões que ocorrem através do chão.
• Não coloque nada entre as colunas e a posição de audição. Obstáculos como mesas grandes, cadeiras, televisores e móveis em geral são especialmente sujeitos a afectar adversamente a qualidade do som.

Fixação dos cravos

Instale os cravos fornecidos na base de cada coluna. Há três encaixes em cada coluna; dois na frente e um atrás. Por razões de segurança, este procedimento deve ser executado por duas ou mais pessoas.

Instale com antecedência nos cravos as porcas de travamento fornecidas.

1 Levante a parte anterior ou posterior da coluna de modo a expor um encaixe destinado ao cravo.

Tenha cuidado para não tocar no domo dos altifalantes ou no super-tweeter existente no alto da caixa da coluna.

2 Aparafuse um cravo (já com uma porca de travamento) no encaixe roscado.

Certifique-se de atarraxar o cravo pelo menos de 7 mm a 8 mm para dentro do encaixe.

Porca de travamento

3 Ajuste a altura da coluna e aperte a porca de travamento com uma chave de porcas.

Depois de ajustar a altura da coluna atarraxando ou desatarraxando os cravos (veja "Ajuste da altura", na pág. 7), aperte firmemente a porca de travamento.

4 Baixe a coluna ao chão.

Se a coluna estiver sobre um chão de madeira dura, coloque o apoio para cravo fornecido debaixo do cravo para proteger o chão. Este procedimento é desnecessário em caso de tapete.

Porca de travamento Apoio para cravo

5 Repita os passos de 1 a 4 para os cravos restantes.

Repita este procedimento até que todos os três cravos estejam instalados na coluna.

Notas

• Quando inclinar ou erguer cada uma das colunas, tenha cuidado para não impor um esforço excessivo às suas co
• Tenha cuidado para não entalar os dedos ou os pés debaixo da coluna.
• Depois de instalar os cravos, tenha cuidado para não baixar a coluna sobre seus pés ou mão.

Ajuste da altura

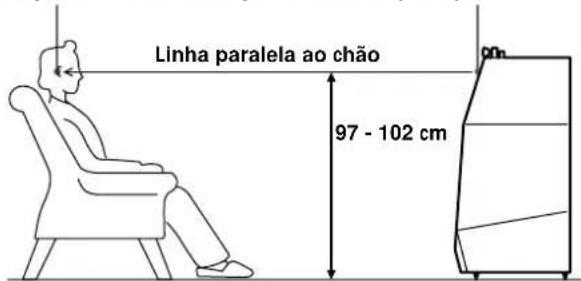

Ajuste o comprimento dos cravos de forma que o centro do domo do tweeter principal fique precisamente à altura dos ouvidos na posição de audição. Por razões de segurança, esta operação deve ser feita por duas ou mais pessoas.

O projecto da coluna pressupõe que os ouvidos estejam a uma altura entre 97 cm e 102 cm, estando o ouvinte sentado em uma cadeira ou sofá na posição de audição. Observe a ilustração abaixo e ajuste a altura dos cravos adequadamente.

Posição dos ouvidos Posição do tweeter principal

Linha paralela ao chão 97 - 102 cm

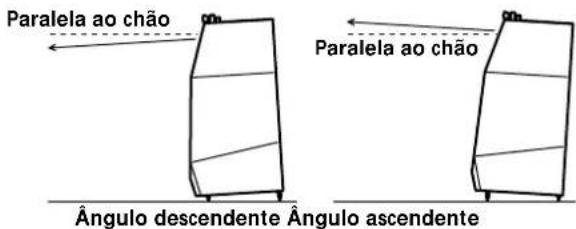

Também é possível mudar o ângulo da coluna, como mostram as ilustrações abaixo. Entretanto, por causa dos possíveis efeitos de reflexões que ocorrem através do chão, recomendamos posicionar a coluna tão nivelada com o chão quanto possível.

Paralela ao chão Paralela ao chão Ângulo descendente Ângulo ascendente

1 Levante a parte anterior ou posterior da coluna de modo a elevar o cravo do chão.

Tenha cuidado para não tocar nos domos dos altifalantes ou no super tweeter existente no alto da caixa da coluna.

2 Ajuste o comprimento do cravo atarraxando ou desatarraxando o mesmo.

Mantenha o cravo atarraxado pelo menos de 7 mm a 8 mm para dentro do encaixe. A altura das colunas pode ser alterada em aproximadamente 13 mm.

3 Repita os passos 1 e 2 para ajustar os cravos restantes.

Ajuste a altura da coluna de forma que o centro do domo do tweeter principal fique em linha recta em direcção ao ponto onde estejam os ouvidos.

4 Aperte as porcas de travamento com uma chave de porcas para segurar os cravos.

Aperte as porcas de travamento até que fiquem firmemente rentes contra a caixa da coluna.

Se quiser baixar a altura da coluna ainda mais

Remova as porcas de travamento dos cravos. Apertando os cravos sem as porcas de travamento, é possível baixar a altura em 6 mm adicionais.

Notas

• Quando inclinar ou erguer a coluna, tenha cuidado para não impor um esforço excessivo às suas costas.
• Tenha cuidado para não entalar os dedos ou os pés debaixo da coluna.

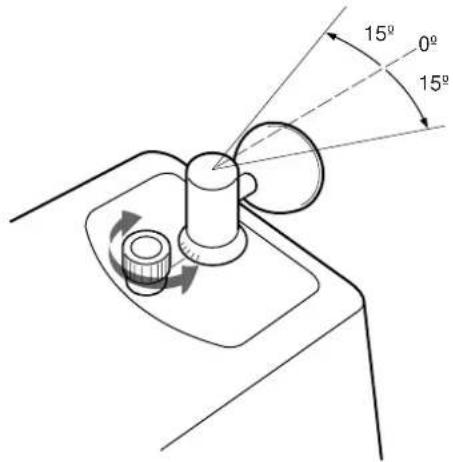

Ajuste da orientação do super-tweeter

O super-tweeter existente no topo da caixa da coluna reproduz frequências altas de até 100 kHz.

Por causa de sua grande direccionalidade, o super-tweeter pode ser ajustado lateralmente (horizontalmente), embora o ângulo lateral normalmente seja fixado em 0 grau.

Veja detalhes em "Super-tweeter", na página 12.

15° 0° 15°

Nota

A grade do super-tweeter não deve ser removida visto que o material do domo é extremamente frágil. Se tentar remover a grade, poderá danificar o super-tweeter.

Ligações (ligação convencional)

Ligue o sistema de colunas aos terminais de saída para altifalantes de um amplificador (como o Sony TA-N1). Certifique-se de desligar todos os componentes e de desconectar seus cabos de alimentação de CA antes de iniciar o procedimento de ligação.

Cabos de altifalante (não fornecidos)

Use um cabo de altifalante para cada altifalante. Cabos curtos e grossos são melhores do que cabos longos e estreitos. Recomendamos o uso de cabos com terminação em "U".

Veja detalhes em "Cabos de altifalante", na página 12.

Terminais das colunas

As pontes de ligação devem ser deixadas nos terminais quando ligar os cabos de altifalante aos terminais das colunas. Os dois terminais superiores são para entrada de frequências médias e altas e os dois terminais inferiores são para entrada de frequências baixas. Ligue os cabos à secção respectiva de acordo com seu gosto particular de audição.

Notas sobre ligações

• Os terminais de entrada (R) (direito) e (L) (esquerdo) de cada coluna devem ser conectados respectivamente aos terminais de saída (R) e (L) do amplificador.
• Os terminais de entrada (+) e (−) de cada coluna devem ser conectados respectivamente aos terminais de saída (+) e (−) do amplificador.
• Certifique-se de que os parafusos dos terminais das colunas estejam apertados, pois parafusos soltos causam degradação na qualidade sonora e talvez também ruído.
• Certifique-se de que os cabos estejam conectados firmemente aos terminais da coluna e do amplificador.
• Não coloque os cabos em ângulos agudos (isto é, de 90 graus ou menos).
• Consulte o manual fornecido com seu amplificador sobre detalhes referentes às ligações no lado do amplificador.

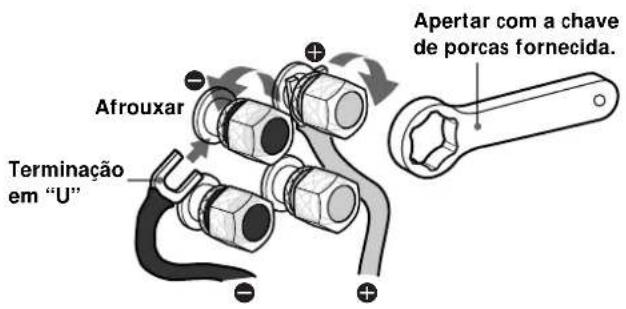

Ligações aos terminais

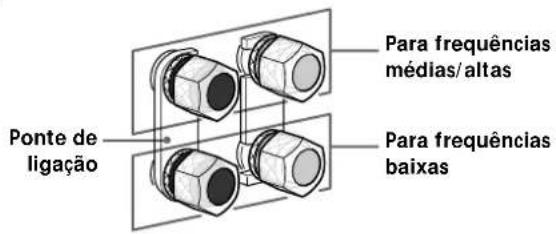

Ponte de ligação Para frequências médias/altas Para frequências baixas

Afrouxar Terminação em "U" Apertar com a chave de porcas fornecida.

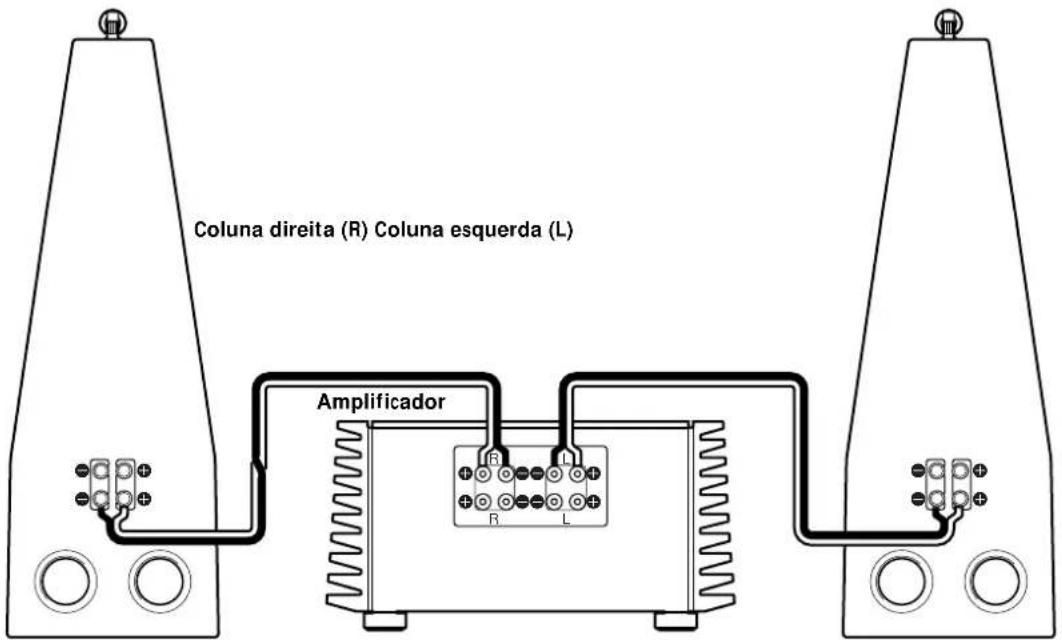

Ligações dos altifalantes ao amplificador

Coluna direita (R) Coluna esquerda (L) Amplificador

Ligações (ligação dupla)

Ligue o sistema de colunas aos terminais de saída para altifalantes de um amplificador (como o Sony TA-N1). Certifique-se de desligar todos os componentes e de desconectar seus cabos de alimentação de CA antes de iniciar o procedimento de ligação.

Cabos de altifalante (não fornecidos)

Use dois cabos de altifalante para cada altifalante. Cabos curtos e grossos são melhores do que cabos longos e estreitos. Recomendamos o uso de cabos com terminação em "U".

Veja detalhes em "Cabos de altifalante", na página 12.

Terminais das colunas

As pontes de ligação devem ser removidas dos terminais antes de ligar os cabos de altifalante aos terminais das colunas. Os dois terminais superiores são para entrada de frequências médias e altas e os dois terminais inferiores são para entrada de frequências baixas.

Notas sobre ligações

• Os terminais de entrada (R) (direito) e (L) (esquerdo) de cada coluna devem ser conectados respectivamente aos terminais de saída (R) e (L) do amplificador.
• Os terminais de entrada (+) e (−) de cada coluna devem ser conectados respectivamente aos terminais de saída (+) e (−) do amplificador.
• Certifique-se de que os parafusos dos terminais das colunas estejam apertados, pois parafusos soltos causam degradação na qualidade sonora e talvez também ruído.
• Certifique-se de que os cabos estejam conectados firmemente aos terminais da coluna e do amplificador.
• Não coloque os cabos em ângulos agudos (isto é, de 90 graus ou menos).
• Consulte o manual fornecido com seu amplificador sobre detalhes referentes às ligações no lado do amplificador.

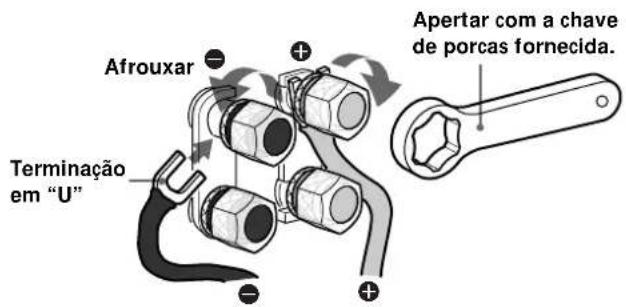

Ligações aos terminais

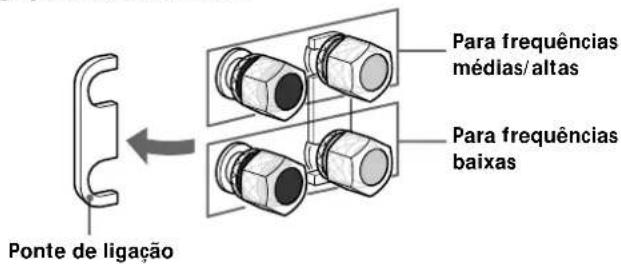

Ponte de ligação Para frequências médias/altas Para frequências baixas

Afrouxar Terminação em "U" Apertar com a chave de porcas fornecida.

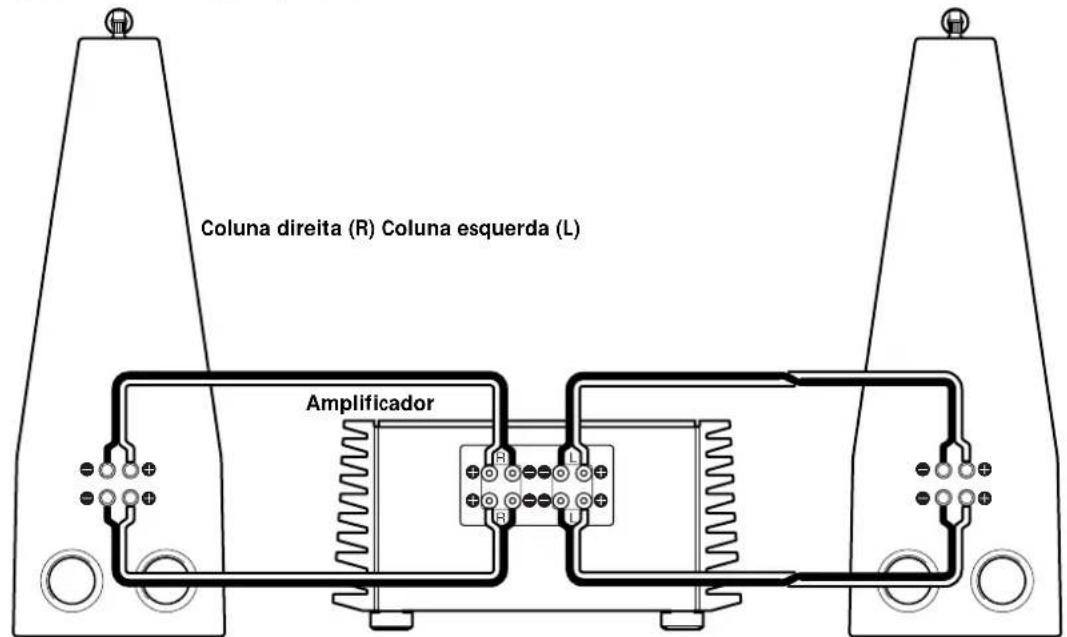

Ligações dos altifalantes ao amplificador

Coluna direita (R) Coluna esquerda (L) Amplificador

Após a instalação das colunas

Este capítulo apresenta informações sobre como posicionar e ajustar suas colunas para obter uma qualidade de som óptima.

Posicionamento das colunas

Disposição óptima do SS-M9ED

De modo a obter o melhor desempenho do seu sistema de colunas SS-M9ED, as posições das colunas e a disposição da sala mostradas na página seguinte são consideradas ideais. Escolha a configuração que melhor se adapte à sua audição em particular.

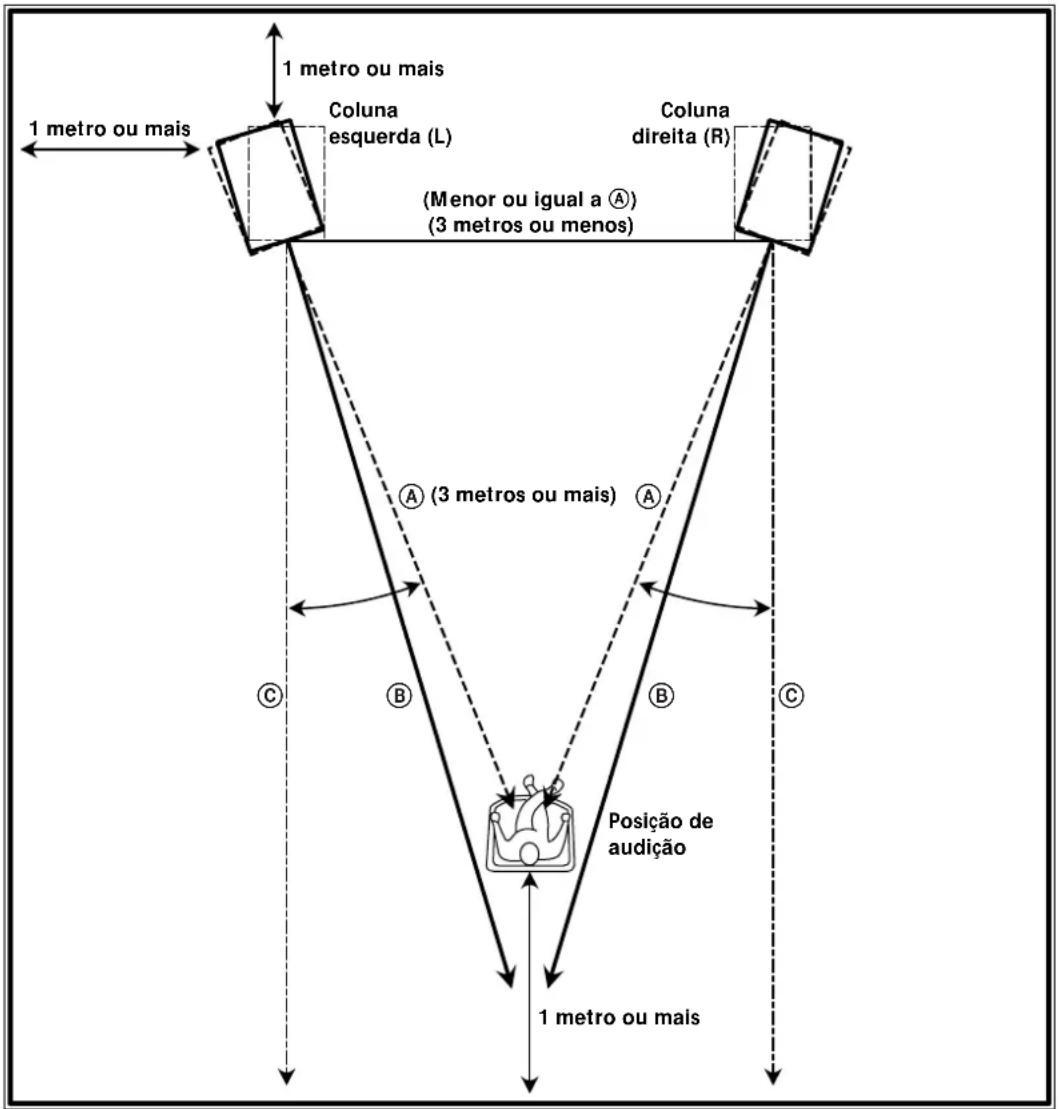

Relação coluna—posição de audição

• A distância entre as colunas deve ser menor ou igual à distância entre cada coluna e o ouvinte.
• Posicione as colunas a pelo menos 1 metro de distância de qualquer parede lateral.
• A posição de audição deve estar pelo menos a 1 metro de distância da parede traseira. Seria muito útil colocar um material altamente absorvente (como tapeçaria ou cortina) na parede traseira atrás da posição de audição.
• Coloque um tapete grosso entre as colunas e a posição de audição para eliminar as reflexões que ocorrem através do chão.
• Não coloque nada entre as colunas e a posição de audição. Obstáculos como mesas grandes, cadeiras, televisores e móveis em geral são especialmente sujeitos a afectar adversamente a qualidade do som.
    note1[""(Menor ou igual a Ⓐ)" (3 metros ou menos)"]
