BRUKSANVISNING SSM9ED SONY

Välkommen! Tack för att du köpt detta högtalarsystem från Sony. Läs igenom denna bruksanvisning noggrant innan du börjar använda högtalarsystemet och spara sedan bruksanvisningen för framtida referens. Angående denna bruksanvisning Instruktionerna i denna bruksanvisning gäller högtalarsystemet SS-M9ED. Konvention z Anger råd och tips som gör uppgiften lättare.3

Vår designfilosofi Högtalarsystemet SS-M9ED är designat av ett japansk-amerikanskt ingenjörsteam där alla framför allt ärhängivna musikälskare. Det är den första högtalaren frånSony som uppfyller kraven hos såväl de allra mest kräsnaprivatlyssnarna som för professionellastudiomonitortillämpningar.Vi ansåg att det var nödvändigt att designa etthögtalarsystem som utnyttjar dagens mest avanceradeteknik för att kunna återge musik på ett så naturligt ochrealistiskt sätt som möjligt, med alla de ursprungligaartisternas känslor och avsikter i behåll. Med tanke på denya digitala högupplösningsljudformat som skymtar vidhorisonten tyckte vi det var speciellt viktigt att föra dentekniska utvecklingsnivån för högtalardesign ett stegframåt.För att kunna återge den höga ljudkvaliteten för deljudformat som så småningom kommer att ersätta CD-skivor kommer det att krävas mycket högre prestanda förhögtalarna.Vi hade därför som vårt mål att designa en högtalare sombalanserar teknologi med en artistisk känslighet förmusikalitet och naturtrogenhet — en högtalare som ärrejält grundad i vetenskap och ingenjörskonst, utan någrakompromisser. Däför utvecklade och designade viSS-M9ED utifrån följande grundsatser:• En ingenjörskonst som förenar lika delarvetenskap och konst.• En tonvikt på en “Enkel design”- eller “Mindre ärmer”-filosofi.• En kompromisslös, fanatisk omsorg om detaljer.För själva designarbetet använde vi oss visserligen avingenjörsredskap som datorsimuleringar och CAD(Computer Aided Design), men för alla definitivakvalitetsbedömningar och beslut litade vi huvudsakligentill våra öron. Ungefär 60% av designtiden gick åt till attlyssna och värdera. Och ungefär hälften av dessa60% ägnades åt kritisk lyssning på Sonys Direct StreamDigital (DSD)- och Super Audio CD (SACD)-ljudmaterialsom har extremt hög upplösning. Tack vare att vi gav osspå områden som ingen tidigare brytt sig om, lyckade viuppnå en oöverträffad nivå vad det gäller akustiskvärdering och justering.Vi är stolta över att kunna presentera SS-M9ED somhögtalarsystemet för nästa generations ljudanläggningar,och hoppas att det kommer att ge dig många timmarsnjutning när du lyssnar på DSD eller SACD.Sony Electronics Inc.Chefsingenjör Daniel P. Anagnos

INNEHÅLL Finesser på SS-M9ED 4 Allra först 5 Uppackning 5Installation 6Anslutningar (vanlig anslutning) 8Anslutningar (dubbeltrådig anslutning) 9 När högtalarna är installerade 10 Utplacering av högtalarna 10För bästa möjliga ljudkvalitet 12 Övrigt 13 Försiktighetsåtgärder 13Felsökning 14Tekniska data 144

Finesser på SS-M9ED När vi designade SS-M9ED riktade vi framför allt in oss på följande tre nyckelområden:

• Förbättrad upplösning och framhävning av detaljer SS-M9ED ger den ytterst höga upplösning och detaljerade ljudåtergivning som krävs för nya sorters ljudkällor som Direct Stream Digital (DSD) och Super Audio CD (SACD).

• Ökat dynamikomfång SS-M9ED kan skryta med ett brett dynamikomfång och ytterst låg distorsion, vilket gör det möjligt att återge högkvalitetsljudet hos DSD och SACD.

• Utvidgad bandbredd SS-M9ED ger den breda bandbredd (upp till ca. 100 kHz) som krävs för att kunna återge hela frekvensomfånget hos DSD och SACD. Med tanke på ovanstående designvillkor är SS-M9ED utrustad med följande finesser: Delningsfiltrets design Delningsfilterkretsarna på SS-M9ED delar inte bara upp signalbandbredden i olika frekvensområden för respektive högtalarelement, utan styr även signalens fas- och distorsionsegenskaper. Dessutom ger de ett naturligt och musikaliskt integrerat ljud från varje högtalare. Ju fler delar man lägger till i en delningsfilterkrets, desto mer försämras naturligtvis ljudsignalen. Av den anledningen är SS-M9EDs delningsfilterkretsar designade för att vara så enkla som möjligt. Resultatet är att ett naturtroget ljud matas ut med mjukare isoleringsegenskaper, högre transparens och superb upplösning. Delningsfilterkretsen är vidare designad för att ge ömsesidig separation för alla komponenter, vilket minskar den ömsesidiga interferensen och vibrationerna. För de invändiga ledningarna valde vi material med stabila impedansegenskaper som kan motstå effekten av vibrationer. Det slutgiltiga valet av komponenter, som alla är av högsta elektriska och mekaniska kvalitet, skedde efter en rigorös granskning i lyssningsrummet. Högtalarkabinettets design SS-M9ED-kabinettet har följande tre funktioner:

• Att göra så att högtalarelementen är stadigt placerade och rätt riktade.

• Att behandla de ljudvågor som strålar ut bakifrån högtalarelementen (dvs. att isolera de bakre ljudvågorna från de främre ljudvågorna).

• Att framhäva egenskaperna för låga frekvenser. Vi antog att det idealiska högtalarkabinettet för SS-M9ED var ett osynligt kabinett. Högtalarkabinettet borde med andra ord “försvinna” så fort musiken sätter igång, så att det verkar för lyssnaren som om bara musiken fanns. För att åstadkomma detta designade vi högtalarkabinettet för SS-M9ED med följande egenskaper: — Tidsanpassad design Genom precisa mätningar lokaliserade vi ljudkällan för varje högtalarelement och minimerade fasskillnaden mellan de olika högtalarelementen. — Eliminering av stående vågor och tidiga reflexer Genom att undvika parallella ytor och genom att använda runda bafflar lyckades vi förhindra att ljudkvaliteten försämras av stående vågor och tidiga reflexer. — Hög styvhet Kabinetten innehåller bafflar med en unik 50 mm tjock anti-vibrationsstruktur, medan andra delar av kabinettet är tillverkade av ett ca. 25 mm tjockt MDF- substrat (Medium Density Fiberboard). — Trepunktsstöd med spetsar Spetsarna som medföljer högtalarna gör att de står stadigt och säkert. De begränsar även kontakten med golvet till små punkter, vilket minskar risken för inverkan på grund av olika sorters golvmaterial (mattor osv.). Högtalarelementens design En högtalarens grundläggande ljudkvalitet beror på högtalarelementens prestanda. Ett högtalarelement måste omvandla de ljudsignaler som matas in till ljudenergi utan några förluster eller överdrifter. Ett högtalarelement av hög kvalitet bör därför ha en rak frekvensgång, mjukt fasgensvar, vid riktningsverkan och låg distorsion. SS-M9ED är utvecklad för att uppnå maximala prestanda för alla dessa aspekter inom det användbara frekvensområdet. För SS-M9ED var ljudkvaliteten det viktigaste kriteriet när vi valde högtalarelement. Även om nya material eller ny teknologi användes i ett visst högtalarelement, var det nödvändigt att kontrollera att det materialet eller den teknologin verkligen ledde till förbättrad ljudkvalitet innan vi valde det högtalarelementet. Europeiska högtalarelementtillverkare fick i uppdrag att designa de tre olika högtalarelementtyperna som används i SS-M9ED (woofer, mellanregister, tweeter) enligt våra specifikationer. På grund av de extremt strikta spcifikationerna för super-tweetern skedde dock utvecklingen av det elementet i Sonys egna laboratorier.5

Allra först Uppackning Kontrollera att alla följande tillbehör fanns med.

• Skruvnyckel (endast för högtalaruttag) (1) Allra först I detta kapitel beskrivs hur man installerar högtalarsystemet och hur man ansluter det till en förstärkare. Var noga med att läsa igenom detta kapitel ordentligt innan du börjar med själva installationen.6

Allra först Installation När högtalarna flyttas Ta först av alla fastsatta högtalarkablar och spetsar. Högtalaren bör bäras av två eller tre personer på det sätt som visas i nedanstående figur. Gå försiktigt när ni bär omkring högtalaren. Högtalaren är mycket tung (ca. 58 kg) så var försiktig så att du inte överanstränger ryggen när du lyfter eller bär omkring högtalaren. Var försiktig så att du inte rör vid högtalarkupolerna. Saker att tänka på innan installationen påbörjas För att få bästa möjliga ljudkvalitet rekommenderar vi att du installerar högtalarsystemet på nedanstående sätt. Se “Utplacering av högtalarna” på sidan 10 för närmare detaljer.

• Avståndet mellan högtalarna bör vara mindre än eller lika långt som avståndet mellan högtalarna och lyssnaren.

• Ställ högtalarna på minst 1 meters avstånd från eventuella sidväggar.

• Lyssningsplatsen bör vara minst 1 meter från väggen bakom. Det är till stor hjälp att hänga något högabsorberande material (t.ex. en matta eller ett draperi) på väggen bakom lyssningsplatsen.

• Lägg en tjock matta på golvet mellan högtalarna och lyssningsplatsen för att eliminera reflexer från golvet.

• Ställ ingenting mellan högtalarna och lyssningsplatsen. I synnerhet hinder som stora bord, stolar, TV-apparater och andra möbler har en tendens att inverka negativt på ljudkvaliteten. Montering av spetsarna Sätt fast de medföljande spetsarna på högtalarens undersida. Det finns tre spetshål per högtalare, två framtill och ett baktill. För säkerhets skull bör denna procedur utföras av två eller flera personer. Skruva på de medföljande stoppmuttrarna på själva spetsarna i förväg. 1 Luta högtalarens framkant eller bakkant uppåt så att ett spetshål blir synligt. Var försiktig så att du inte rör vid högtalarkupolerna eller super-tweetern ovanpå högtalarkabinettet. 2 Skruva i en spets (med en stoppmutter monterad) i det gängade hålet. Var noga med att skruva in spetsen åtminstone

Stoppmutter 3 Justera högtalarens höjd och dra sedan åt stoppmuttern med en skruvnyckel. Justera högtalarens höjd genom att skruva in eller ut spetsarna (se “Höjdjustering” på sidan 7) och dra sedan åt stoppmuttern ordentligt. 4 Sänk ned högtalaren på golvet. Om högtalaren står på ett hårt trägolv så lägg den medföljande spetsdynan under spetsen för att skydda golvet. Denna procedur behöver inte utföras om högtalaren står på en matta. 5 Upprepa steg 1 till 4 för de övriga spetsarna. Upprepa proceduren tills alla tre spetsarna är monterade på högtalaren. Observera• Var försiktig så att du inte överanstränger ryggen när du lutareller lyfter högtalaren.• Var försiktig så att du inte kommer i kläm med fingrarna ellerfötterna under högtalaren.• Var försiktig så att du inte sänker ned högtalaren på handeneller foten när du monterat spetsarna.StoppmutterSpetsdyna7

Allra först Höjdjustering Justera spetsarnas längd så att mitten på huvudtweeterns kupol är exakt i jämnhöjd med öronens höjd på lyssningsplatsen. För säkerhets skull bör denna procedur utföras av två eller flera personer. Högtalarens design utgår från en öronhöjd på mellan 97 cm och 102 cm när lyssnaren sitter i en fåtölj eller soffa på lyssningsplatsen. Justera spetsarnas höjd därefter, enligt nedanstående figur. Öronhöjd Huvudtweeterns position Det går även att luta högtalaren på det sätt som visas i nedanstående figurer, men med tanke på de sideffekter som kan uppstå på grund av reflexer i golvet rekommenderar vi att högtalaren ställs så jämnt med golvet som möjligt. Lutad nedåt Lutad uppåt 1 Luta högtalarens framsida eller baksida så att spetsen lyfts upp från golvet. Var försiktig så att du inte rör vid högtalarkupolerna eller super-tweetern ovanpå högtalarkabinettet. 2 Justera spetsens längd genom att skruva in eller skruva ut den. Låt spetsen vara inskruvad minst 7 - 8 mm i hålet. Det går att variera högtalarnas höjd ca. 13 mm. 3 Upprepa steg 1 och 2 för att justera de övriga spetsarna. Justera högtalarens höjd så att mitten på huvutweeterns kupol är riktad rakt mot den plats där lyssnarens öron kommer att befinna sig. 4 Säkra spetsarna genom att dra åt stoppmuttrarna med en skruvnyckel. Dra åt stoppmuttrarna tills de ligger stadigt an mot högtalarkabinettet. Parallellt med golvet97 - 102 cmParallellt medgolvetParallellt medgolvet Om du vill sänka högtalarna ytterligareSkruva av stoppmuttrarna från spetsarna. Genom att dra åtspetsarna utan stoppmuttrar går det sänka högtalarna ytterligare6 mm.Observera• Var försiktig så att du inte överanstränger ryggen när du lutareller lyfter högtalaren.• Var försiktig så att du inte kommer i kläm med fingrarna ellerfötterna under högtalaren. Justering av super-tweeterns riktning Super-tweetern ovanpå högtalarkabinettet återger frekvenser upp till 100 kHz. På grund av dess starka riktningsverkan går super-tweetern att justera i sidled, men vinkeln i sidled bör normalt vara inställd på 0 grader. Se “Super-tweetern” på sidan 12 för närmare detaljer.

15º 15º ObserveraDet går inte att ta av super-tweeterns galler eftersomkupolmaterialet är extremt bräckligt. Om du försöker ta av gallretkan super-tweetern skadas.8

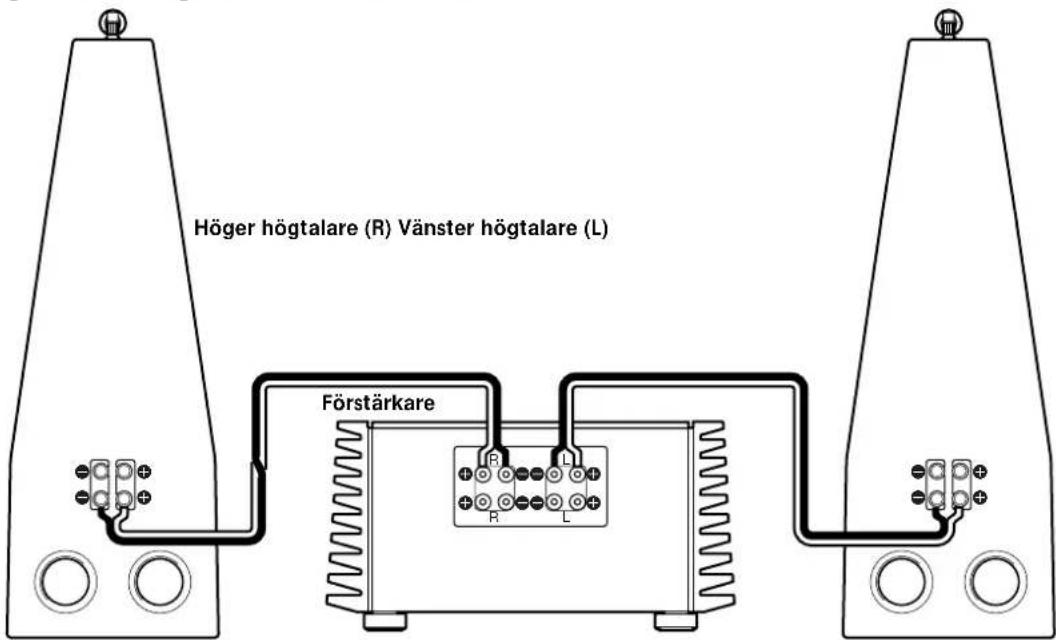

Allra först Anslutningar (vanlig anslutning) Anslut högtalarsystemet till högtalarutgångarna på en förstärkare (som t.ex. Sony TA-N1). Stäng noga av alla komponenter och dra ut deras stickkontakter ur vägguttaget innan du börjar med anslutningsproceduren. Högtalarkablar (medföljer ej) Använd en högtalarkabel per högtalare. Korta och tjocka kablar är bättre än långa och tunna kablar. Vi rekommenderar att du använder kablar med kontakter av gaffeltyp. Se “Högtalarkablar” på sidan 12 för närmare detaljer. Högtalaruttag Låt förbindningsbyglarna sitta kvar på uttagen när du ansluter högtalarkablarna till högtalaruttagen. De två övre uttagen är avsedda för inmatning av mellanregister- och diskantfrekvenser och de två undre uttagen för inmatning av basfrekvenser. Anslut kablarna till respektive del efter tycke och smak.

För mellanregister-och diskantfrekvenserFör basfrekvenserFörbindningsbygel Anslutningar mellan högtalarna och förstärkaren Höger högtalare (R) Vänster högtalare (L)Förstärkare Att observera angående anslutningarna

• Höger (R) och vänster (L) ingång på högtalaren ska anslutas till motsvarande högra (R) respektive vänstra (L) utgång på förstärkaren.

• Den positiva (+) och negativa (–) ingången på högtalaren ska anslutas till motsvarande positiva (+) respektive negativa (–) utgång på förstärkaren.

• Var noga med att dra åt skruvarna på högtalaruttagen ordentligt eftersom lösa skruvar gör att ljudkvaliteten sjunker och kan ge upphov till brus eller andra störningar.

• Kontrollera att kablarna är ordentligt anslutna till uttagen både på högtalaren och på förstärkaren.

• Dra inte högtalarkablarna i spetsiga vinklar (dvs. 90 grader eller mindre).

• Se bruksanvisningen som medföljde förstärkaren för närmare detaljer om anslutningarna på förstärkarsidan. Anslutningsuttag Gaffelkontakt

Dra åt med denmedföljande nyckeln.Lossa9

Allra först Anslutningar (dubbeltrådig anslutning) Att observera angående anslutningarna

• Höger (R) och vänster (L) ingång på högtalaren ska anslutas till motsvarande högra (R) respektive vänstra (L) utgång på förstärkaren.

• Den positiva (+) och negativa (–) ingången på högtalaren ska anslutas till motsvarande positiva (+) respektive negativa (–) utgång på förstärkaren.

• Var noga med att dra åt skruvarna på högtalaruttagen ordentligt eftersom lösa skruvar gör att ljudkvaliteten sjunker och kan ge upphov till brus eller andra störningar.

• Kontrollera att kablarna är ordentligt anslutna till uttagen både på högtalaren och på förstärkaren.

• Dra inte högtalarkablarna i spetsiga vinklar (dvs. 90 grader eller mindre).

• Se bruksanvisningen som medföljde förstärkaren för närmare detaljer om anslutningarna på förstärkarsidan. Anslut högtalarsystemet till högtalarutgångarna på en förstärkare (som t.ex. Sony TA-N1). Stäng noga av alla komponenter och dra ut deras stickkontakter ur vägguttaget innan du börjar med anslutningsproceduren. Högtalarkablar (medföljer ej) Använd två högtalarkablar per högtalare. Korta och tjocka kablar är bättre än långa och tunna kablar. Vi rekommenderar att du använder kablar med kontakter av gaffeltyp. Se “Högtalarkablar” på sidan 12 för närmare detaljer. Högtalaruttag Ta av förbindningsbyglarna från uttagen innan du ansluter högtalarkablarna till högtalaruttagen. De två övre uttagen är avsedda för inmatning av mellanregister- och diskantfrekvenser och de två undre uttagen för inmatning av basfrekvenser. Anslutningsuttag

FörbindningsbygelHöger högtalare (R) Vänster högtalare (L)FörstärkareFör mellanregister-och diskantfrekvenser För basfrekvenser Anslutningar mellan högtalarna och förstärkaren GaffelkontaktDra åt med denmedföljande nyckeln.

Utplacering av högtalarna När högtalarna är installerade Detta kapitel innehåller information om hur högtalarna bör placeras och justeras för att få bästa möjliga ljudkvalitet. Optimal placering av SS-M9ED De högtalarpositioner och den rumslayout som visas pånästa sida är att betrakta som idealiska för att få maximaltutbyte av SS-M9ED. Välj den uppställning som passarbäst i din lyssningsmiljö.Förhållandet mellan högtalarna ochlyssningsplatsen• Avståndet mellan högtalarna bör vara mindre än ellerlika långt som avståndet mellan högtalarna ochlyssnaren.• Ställ högtalarna på minst 1 meters avstånd fråneventuella sidväggar.• Lyssningsplatsen bör vara minst 1 meter från väggenbakom. Det är till stor hjälp att hänga någothögabsorberande material (t.ex. en matta eller ettdraperi) på väggen bakom lyssningsplatsen.• Lägg en tjock matta på golvet mellan högtalarna ochlyssningsplatsen för att eliminera reflexer från golvet.• Ställ ingenting mellan högtalarna och lyssningsplatsen.I synnerhet hinder som stora bord, stolar, TV-apparateroch andra möbler har en tendens att inverka negativt påljudkvaliteten.11

När högtalarna är installerade

BBCC Idealisk högtalarinriktning Den högtalarriktning där ljudet låter bäst är (B), som ligger halvvägs mellan riktning (A) (med huvudtweetern riktad rakt mot lyssningsplatsen) och riktning (C) (med huvudtweetern riktad rakt framåt). Gör på nedanstående sätt för att justera högtalarens rikting. Lyft upp högtalarens främre yttre hörn och dess baksida, och vrid runt högtalaren på den främre inre spetsen. 1 Rikta huvudtweetern på vardera högtalaren exakt mot lyssningsplatsen (A). 2 Vrid var och en av högtalarna en aning utåt (B). Finjustera riktningen genom att bedöma det faktiska ljudet från lyssningsplatsen. Lyssningsplats(Minst 3 meter)(Mindre än eller lika med A)(Högst 3 meter)Minst 1 meterMinst 1 meterMinst 1 meter Högtalarens vinkel i höjdled Om du vill kan du justera högtalarens vinkel i höjdled efter tycke och smak, men för att vara idealiskt placerad bör högtalaren stå så jämnt med golvet som möjligt. Se “Höjdjustering” på sidan 7 för närmare detaljer. Super-tweetern Finjustera super-tweeterns riktning genom att bedöma det faktiska ljudet från lyssningsplatsen. Se “Justering av super-tweeterns riktning” på sidan 7 för närmare detaljer. Högerhögtalare (R)Vänsterhögtalare (L)12

När högtalarna är installerade För bästa möjliga ljudkvalitet Effekter av inkörning och åldrande Högtalarens ljudkvalitet fortsätter att förbättras under en längre inkörningstid. Hur lång tid det tar för SS-M9ED att komma upp i optimala eller idealiska prestanda varierar från fall till fall. I genomsnitt kan man dock räkna med att det tar ungefär 100 timmars typisk lyssning. Lyssningen behöver inte ske i en följd, utan kan ske i ett antal lyssningsomgångar om ca. 3 timmar vardera. Under denna inkörningsperiod bör volymen vara inställd på en rimlig lyssningsnivå. Om du använder skärt eller vitt brus för inkörningen bör du ställa in volymen på en lägre nivå än vid normal lyssning, för att undvika termisk överbelastning av komponenterna inuti högtalarna. Rekommenderade förstärkare Vi rekommenderar Sony TA-N1 som effektförstärkare och Sony TA-E1 som stereoförförstärkare. I figurerna i denna bruksanvisning visas TA-N1. Om du använder någon annan förstärkarmodell rekommenderar vi att du använder en förstärkare som är av så hög kvalitet som möjligt och som har följande specifikationer:

• Högtalarutgångar med 4 ohms belastningsimpedans.

• En märkuteffekt på högst 400 W. Högtalarkablar Högtalarsystemets ljudkvalitet bestäms i stor utsträckning av högtalarkablarnas kvalitet. Eftersom ljudkvaliteten för SS-M9ED är speciellt känslig även för små skillnader mellan högtalarkablar bör du välja högkvalitetskablar som passar din egen smak. Högtalarkablarna bör ha så stor diameter som möjligt och bara vara så långa som behövs. Vi rekommenderar att du använder kablar som är högst 3 meter långa och har kontakter av gaffeltyp. Var även noga med att hålla undan högtalarkablarna från alla nätkablar. Super-tweetern Super-tweetern ovanpå högtalarkabinettet kan återge mycket höga frekvenser upp till 100 kHz, vilket betyder att den är designad för att klara av nästa generations ljudkällor. Eftersom höga frekvenser över 20 kHz har en extremt stark riktningsverkan går det att justera super- tweetern ±15 grader i sidled efter tycke och smak. Frontgallret Frontgallret på SS-M9ED går att ta av för att få högre ljudkvalitet. Var dock försiktig om du tar av frontgallret så att du inte rör vid högtalarkupolerna. Förvara det avtagna frontgallret på något säkert ställe så att det inte blir deformerat. Observera att super-tweeterns galler inte går att ta av eftersom kupolmaterialet är extremt bräckligt.13

Övrigt Försiktighetsåtgärder För säkerhets skull Om du skulle råka spilla vätska eller tappa något föremål in i högtalarsystemet så låt en kvalificerad reparatör se över högtalarsystemet innan du fortsätter använda det. Angående drift

• Driv inte högtalarna med en kontinuerlig effekt som överskrider högtalarsystemets maximala ineffekt.

• Om högtalaranslutningarnas poler kastas om blir basen dålig och det blir svårt att höra var instrumenten är placerade i ljudbilden.

• Om avskalade högtalartrådar kommer i kontakt med varandra vid uttagen finns det risk för kortslutning.

• Stäng av förstärkaren innan anslutningen för att undvika att högtalarsystemet skadas.

• Det går inte att ta av super-tweeterns galler eftersom kupolmaterialet är extremt bräckligt. Om du försöker ta av gallret kan super-tweetern skadas. Angående högtalarnas placering

• Ställ inte högtalarna på lutande ytor.

• Ställ inte högtalarna på platser där de utsätts för: — Stark värme eller kyla — Damm eller smuts — Fukt — Vibrationer — Direkt solljus Angående rengöring Rengör högtalarkabinetten med en mjuk trasa som fuktats lätt med vatten eller med en mild rengöringsmedels- lösning. Använd aldrig någon form av skursvampar, skurpulver eller lösningsmedel som sprit eller bensin. Om du har några frågor eller det uppstår något problem så kontakta närmaste Sony-handlare. Övrigt Detta kapitel innehåller ytterligare information om högtalarnas underhåll.14

Övrigt Felsökning Om det skulle uppstå något problem med högtalarsystemet så gå igenom följande felsökningsschema och vidtag de angivna motåtgärderna. Om det inte hjälper så kontakta närmaste Sony-handlare. Det hörs inget ljud ur högtalarna. , Kontrollera att alla anslutningar är rätt gjorda. , Kontrollera att volymen på förstärkaren är lagom uppskruvad. , Kontrollera att förstärkarens programkälleväljare är inställd på rätt programkälla. , Kontrollera om ett par hörlurar är inkopplade. Koppla i så fall ur dem. Det är dålig balans mellan höger och vänster kanal, eller ljudet är omkastat. , Kontrollera att den positiva (+) och negativa (–) ingången på högtalaren är anslutna till motsvarande positiva (+) respektive negativa (–) utgång på förstärkaren. , Kontrollera att högtalarna och alla de andra komponenterna är rätt och ordentligt anslutna. Det brummar eller brusar i högtalarna. , Kontrollera att alla anslutningar är rätt gjorda. , Kontrollera att ingen av ljudkomponenterna står för nära TV apparaten. , Kontrollera att högtalarkablarna inte är i närheten av några nätkablar. Ljudet har plötsligt försvunnit. , Kontrollera att inga avskalade högtalarkabeländar är i kontakt med varandra. , Kontrollera att inga avskalade högtalarkabeländar är i kontakt med uttaget bredvid. Tekniska data Typ 4-vägs basreflexsystem (med ventiler) Konfiguration 20 cm woofrar × 2 13 cm mellanregister 2,5 cm tweeter 2,5 cm super-tweeter Frekvensomfång 26 - 100.000 Hz (±3 dB) Impedans 4 ohm märkimpedans; minst 2 ohm Maximal ineffekt 400 W Minsta ineffekt 50 W Maximal utnivå 113 dB Känslighet 86 dB, 1 meter, 2,83 Vrms Delningsfrekvenser 200 Hz, 2.000 Hz, 22.000 Hz Yttermått (b/h/d) Ca. 400 × 1.125 × 555 mm Vikt Ca. 58,1 kg per högtalare Medföljande tillbehör Se sidan 5. Rätt till ändringar förbehålles.15
