Produkttyp	Superdiskant
Märke	Sony
Modell	SS-TW100ED
Mått (superdiskant)	110 × 70 × 140 mm (B × H × D)
Vikt (superdiskant)	0,7 kg
Vikt (nätverksbox)	0,85 kg
Nominell impedans	8 ohm
Frekvensomfång	5 000 Hz – 100 000 Hz
Maximal ineffekt	100 W (vid 5 kHz, -12 dB/okt med nätverk)
Känslighet	86 dB/W/m
Valbara delningsfrekvenser	20 kHz, 30 kHz, 40 kHz (-12 dB/okt)
Justerbar vinkel	±15° i sidled
Höljematerial	Sfäriskt aluminium
Membranmaterial	Kol-grafitkupa
Medföljande tillbehör	Nätverksbox (1)
Rekommenderad rengöring	Mjuk trasa lätt fuktad med neutralt rengöringsmedel
Användningsföreskrifter	Använd med nätverksbox, respektera polaritet, överskrid inte maximal effekt, ta inte bort gallret

Vanliga frågor - SSTW100ED SONY

Hur ansluter jag superdiskanten SS-TW100ED till en förstärkare?

Anslut superdiskantens ingångsterminal till SUPER TWEETER-terminalen på den medföljande nätverksboxen, anslut sedan nätverksboxens INPUT-terminal till förstärkarens utgångsterminal. Se till att förstärkaren är avstängd vid anslutning och respektera polariteten (+/-).

Vilken delningsfrekvens ska jag välja?

Delningsfrekvensen väljs genom att ansluta sladdarna till nätverksboxens INPUT-terminaler. Välj 20 kHz, 30 kHz eller 40 kHz beroende på dina huvudenheters egenskaper. För vanliga diskantljudenheter är 20 kHz ofta lämpligt.

Hur justerar jag superdiskantens vinkel?

Superdiskanten kan lutas i sidled ±15° från sitt normala läge (0°). Lossa något på justeringsskruven, rikta den mot lyssningspositionen och dra åt igen.

Kan jag använda superdiskanten utan nätverksboxen?

Nej, nätverksboxen är nödvändig för att skydda högtalaren från för låga frekvenser och för att välja delning. Användningen förhindrar skador på superdiskanten.

Vad är impedansen för superdiskanten?

Den nominella impedansen är 8 ohm. Förstärkaren måste därför klara en belastning på 8 ohm för att fungera korrekt.

Hur rengör jag superdiskanten?

Rengör höljet med en mjuk trasa lätt fuktad med vatten eller en neutral rengöringslösning. Använd aldrig slipande svampar, skurpulver, alkohol eller bensin.

Kan superdiskanten placeras på vilken yta som helst?

Placera den på en plan och stabil yta, helst ovanpå huvudenheten. Undvik lutande ytor, fuktiga, dammiga eller solbelysta platser.

Vilka högtalarkablar rekommenderas?

Använd kablar av hög kvalitet med så stor diameter som möjligt, men precis nödvändig längd. Håll dem borta från strömkablar för att undvika störningar.

Vad gör jag om ljudet är svagt i basen?

Kontrollera att anslutningarnas polaritet är korrekt (+ till +, - till -). En polaritetsomvändning försvagar basen. Se också till att terminalernas skruvar är ordentligt åtdragna.

Kan jag ta bort gallret från superdiskanten?

Nej, gallret är extremt ömtåligt och kan inte tas bort. Försök att ta bort det kan skada högtalaren.

BRUKSANVISNING SSTW100ED SONY

Tack for att du kopt detta super-tweetersystem fran Sony. Lasigenom denna bruksanvisning noggrant innan du borjar anvanda super-tweetersystemet och spara sedan bruksanvisningen for framtida referens.

Instruktionerna i denna bruksanvisning gäller högtalarystemet SS-TW100ED.

• Driv inte högtalarsystemet med en kontinuierlig effekt som överskrider högtalarsystemets maximala ineffekt.
• Om högtalaransluttingarnas poler kastas om blir basenDSLig och det blir svart att hora var instrumenten arplacerade i ljudbilden.
• Om avskalade högtalarträdärkommen i kontakt med varandra vid uttagen finns det risk För kortslutning.
• Stäng av forstärkaren innan anslutningen for att undvika att högtalarsystemet skadas.
  Super-tweeterns markimpedans ar 8 ohm. Anvand dafor en forstarkare med Hogtalarutgangar med 8 ohms belastningsimpedans.
• Använd super-tweetern tillsammans med den medfoljande delningsfilterdosan für att undvika att den skadas.
• Det gär inte att ta av super-tweeterns galler eftersom kupolmaterialiet ar extrem bräckligt. Om du försök er ta av gallret kan super-tweetern skadas.

Angaende hoge talarnas placering

• Ställ inte högtalarna på lutande ytor.
• Ställ inte högtalarna på platser)där de utsätts För:

Stark värme eller kyla
Damm ellerm smuts
—Fukt
Vibrationer
— Direkt solljus

Angaende rengöring

Rengör högtalarsystemet med en mjuk trasa som fuktats lätt med vatten eller med en mild rengöringsmedelslosning. Använd aldrig nàgon form av skursvampar, skurpulver eller losningsmedel som sprit ell er bensin.

Om du har nagra fragor eller det uppstar nagot problem sa kontakta narmaste Sony-handlare.

Finessser på SS-TW100ED

En super-tweeter for atergivning av ultrahoga trokyvonsor.

SS-TW100ED are super-tweeter med formaga att aterge extremt hoga frekvenser anda upp till 100kHz ,vilket gorden lamplig aven for nasta generations Ijudanlaggningar.

Justerbar hogehtalarvinkel for basta mojliga effekt Eftersom frekvenser over 20kHz har en extremt hog riktningsverkan gár det att justera super-tweetern upp til ± 15 grader i sidled after tycke och smak.

Specialdesignad struktur for atergivning av ultrahoga frekvenser

• Sfariskt aluminiumholje for minimal ljuddiffraction
• Hardkupolmembran av ett kol-grafit-kompositmaterial for latthet och hog styvvet

Delningsfilterdosa av hog kvalitet som standardtilbehör

Den medfoljande delningsfilterdosan gör det möjligt att valja anslutninger utan den signalforsamring som normalt forekommernár man valjer delningsfrekvenser med en vanlig omkopplare.

För bösta möjliga ljudkvalitet

Super-tweeters plsacing

• Placera super-tweetern ovanpa högtalarkabinett. Högtalarkabinetts ovensida bör vara helt vägrät.
• For att högtalarmas fidsanpassning ske bli ratt bör super-tweeterelementet placeras sa att det ligger rakt i linje ovenfor tweeter-elementet i det högtalarsystem du använder.

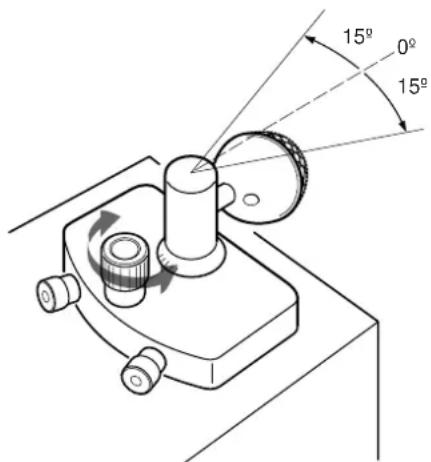

Justering av riktningen

Eftersom hoga frekvenser over 20kHz har en extremt stark riktningsverkan gär det att justera super-tweetern upp till ± 15 grader i sidled (i normala fall ar den installd pa 0 grader) sa att du kan rikta den rakt mot lyssningsplatsen.

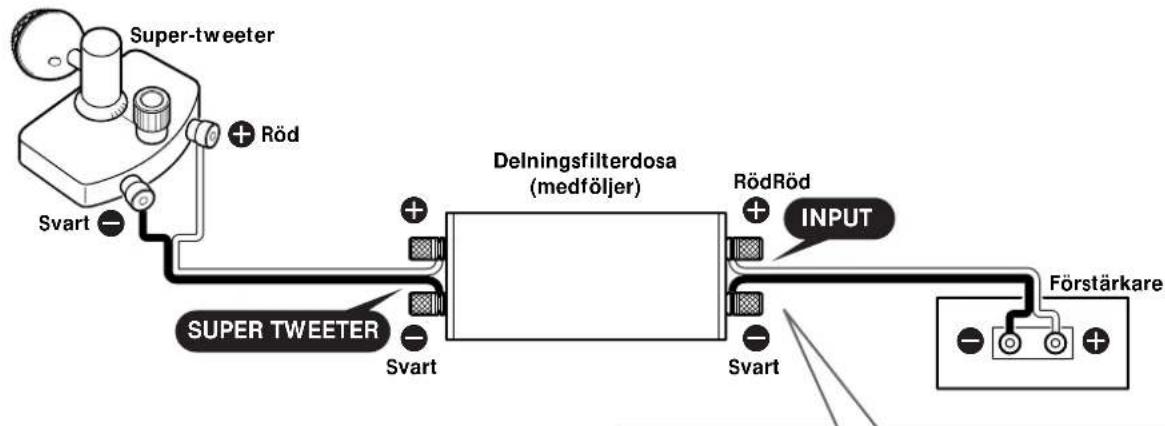

Anslutning till en Förstärkare

Anslut ingangarna pa super-tweetern till SUPER TWEETER-uttagen pa den medfoljande delningsfilterdosan, och anslut INPUT-ingangarna pa delningsfilterdosan till utgangarna pa forstarkaren.

Högtalarkablar (medfoljer ej)

Högtalarsystemets ludkvalitet bestäms i stor utstrackning av högtalarkablarnas kvalitet.

Eftersom ljudkvaliteten for SS-TW100ED ar specielt kanslig aven for sm skillnader mellan hegtalarkablar bor du valja hogkvalitetskablar som passar din egen smak.

Högtalarkablarna bör ha sa stor diameter som möjigt och bara vara sa länga som behövs.

Var aven noga med att halla undan hegtalarkablarna fran alla natkablar

Att observera angäende anslutningarna

Super-tweetern bor anvandas tillsammans med den medfoljande delningsfilterdosan for att undvika skador pa den.
Höger och vänster högtalare sk anslutas till motsvarande hogra (R) respektive vänstra (L) utgangar pa forstarkaren.
- De positiva (+) och negativa (-) ingängarna på högtalaren skå anslutas till motsvarande positiva (+) respektive negativa (-) utgangar på forstärkaren.
- Var noga med att dra Åt skruvarna pa högtalaruttagen ordentligt eftersom losa skruvar gör att ljudkvaliteten sjunker och kan ge upphov till brus eller andra störningar.
- Kontrollera att kablarna ar ordentigt anslutna till uttagen pa Hogtalaren, delningsfilterdosan och forstarkaren.
- Böj inte högtalarkablarna i spetsiga vinklar (dvs. 90 grader ellerindre).
- Var forsiktig sa att du inte råkar koppla ihop ett positiv uttag (+) med ett negativ uttag (-) eftersom det kan leda till kortslutning.

Val av delningsfrekvens

Välj delningsfrekvens after specificationerna for det högtalarsystem du använder. För super-tweeternändrar man delningsfrekvensen genom att andere anslutningen till INPUT-ingängarna på delningsfilterdosan.

A:20kHz
⑧:30kHz
: 40kHz

Tekniska data

Impedans 8 ohm

Frekvensomfang 5.000 Hz - 100.000 Hz

Maximal ineffekt 100 W (5.000 Hz, -12 dB/ oktav (när delningsfiltret används))

Kanslicht 86 dB/W/m

Delningsfrekvenser 20kHz 30 kHz,40 kHz (-12 dB/oktav)

Ytermatt (b/h/d)

Super-tweeter: Ca.110·70·140 mm

Delningsfilterdosa: Ca. 70 - 70 - 210 mm

Vikt

Super-tweeter: Ca. 0,7 kg

Delningsfilterdosa: Ca. 0.85kg

Medfoljande tillbehör Delningsfilterdosa (1)

Ratt till andringar forbehalles.

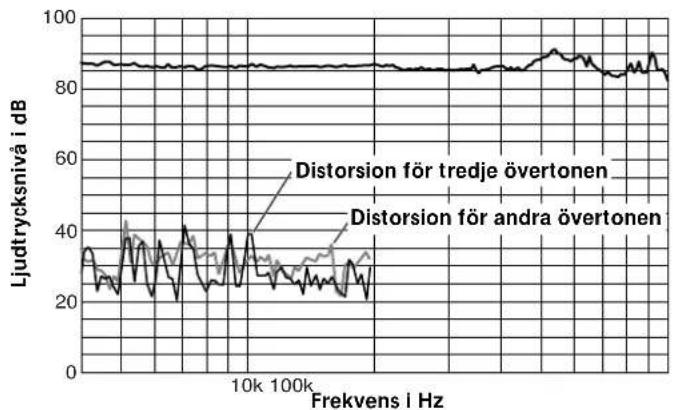

Frekvensgang/harmonisk distorsionsfaktor

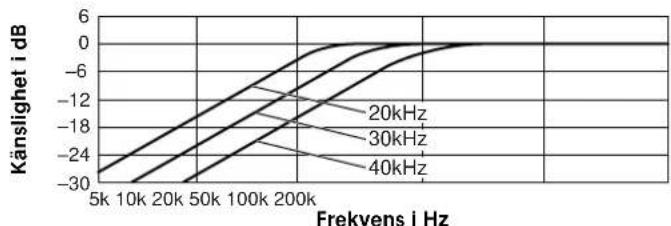

Transmissionsfrekvensegenskaper
