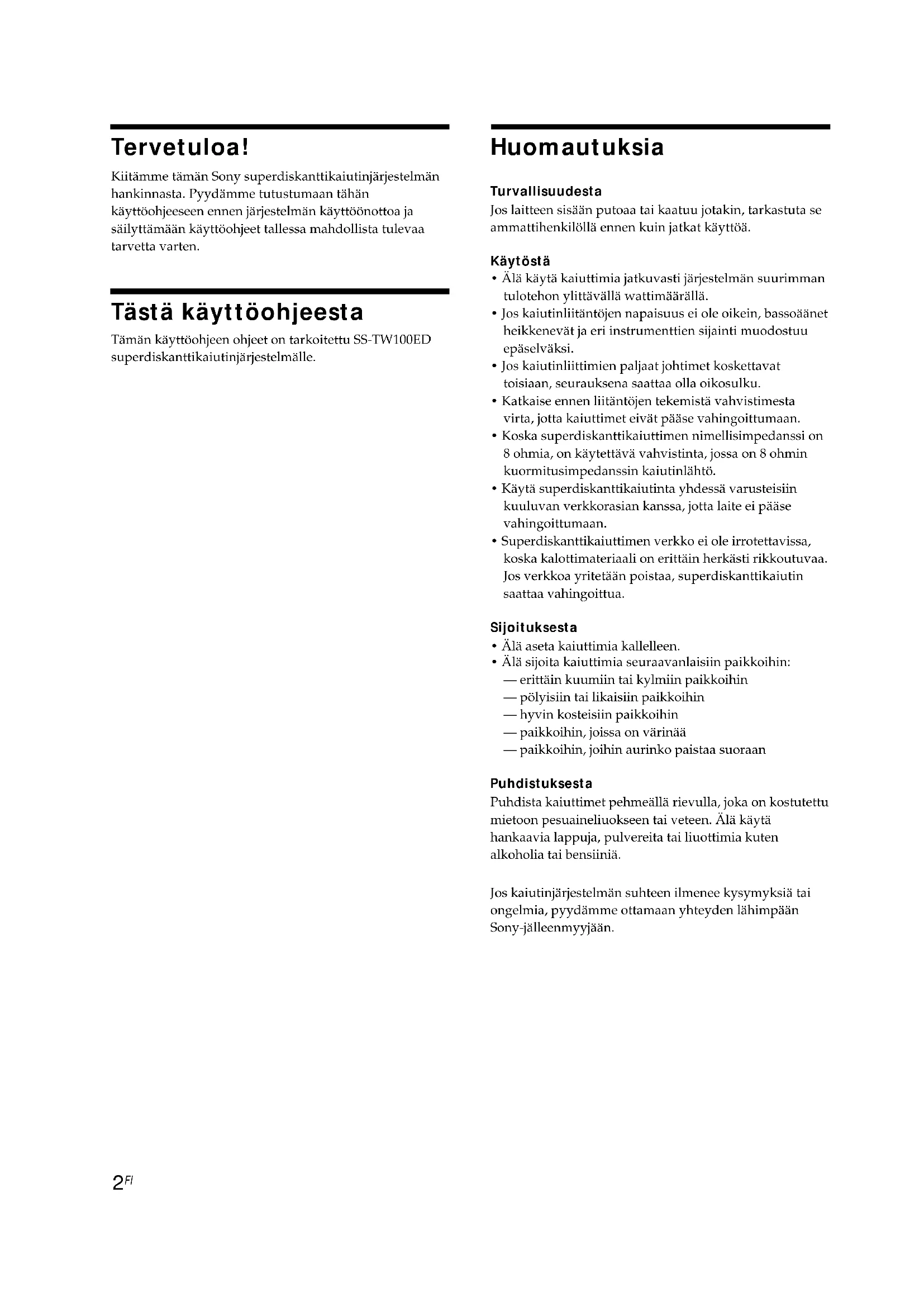

Tervetuloa! Kiitämme tämän Sony superdiskanttikaiutinjärjestelmän hankinnasta. Pyydämme tutustumaan tähän käyttöohjeeseen ennen järjestelmän käyttöönottoa ja säilyttämään käyttöohjeet tallessa mahdollista tulevaa tarvetta varten. Tästä käyttöohjeesta Tämän käyttöohjeen ohjeet on tarkoitettu SS-TW100ED superdiskanttikaiutinjärjestelmälle. Huomautuksia Turvallisuudesta Jos laitteen sisään putoaa tai kaatuu jotakin, tarkastuta se ammattihenkilöllä ennen kuin jatkat käyttöä. Käytöstä

• Älä käytä kaiuttimia jatkuvasti järjestelmän suurimman tulotehon ylittävällä wattimäärällä.

• Jos kaiutinliitäntöjen napaisuus ei ole oikein, bassoäänet heikkenevät ja eri instrumenttien sijainti muodostuu epäselväksi.

• Jos kaiutinliittimien paljaat johtimet koskettavat toisiaan, seurauksena saattaa olla oikosulku.

• Katkaise ennen liitäntöjen tekemistä vahvistimesta virta, jotta kaiuttimet eivät pääse vahingoittumaan.

• Koska superdiskanttikaiuttimen nimellisimpedanssi on 8 ohmia, on käytettävä vahvistinta, jossa on 8 ohmin kuormitusimpedanssin kaiutinlähtö.

• Käytä superdiskanttikaiutinta yhdessä varusteisiin kuuluvan verkkorasian kanssa, jotta laite ei pääse vahingoittumaan.

• Superdiskanttikaiuttimen verkko ei ole irrotettavissa, koska kalottimateriaali on erittäin herkästi rikkoutuvaa. Jos verkkoa yritetään poistaa, superdiskanttikaiutin saattaa vahingoittua. Sijoituksesta

• Älä aseta kaiuttimia kallelleen.

• Älä sijoita kaiuttimia seuraavanlaisiin paikkoihin: — erittäin kuumiin tai kylmiin paikkoihin — pölyisiin tai likaisiin paikkoihin — hyvin kosteisiin paikkoihin — paikkoihin, joissa on värinää — paikkoihin, joihin aurinko paistaa suoraan Puhdistuksesta Puhdista kaiuttimet pehmeällä rievulla, joka on kostutettu mietoon pesuaineliuokseen tai veteen. Älä käytä hankaavia lappuja, pulvereita tai liuottimia kuten alkoholia tai bensiiniä. Jos kaiutinjärjestelmän suhteen ilmenee kysymyksiä tai ongelmia, pyydämme ottamaan yhteyden lähimpään Sony-jälleenmyyjään.3

SS-TW100ED järjestelmän ominaisuudet Superdiskanttikaiutin ultrakorkeiden taajuuksien toistoon SS-TW100ED on superdiskanttikaiutin, joka pystyy toistamaan erittäin korkeita taajuuksia jopa 100 kHz:iin saakka. Tästä syystä se sopii erinomaisesti seuraavan sukupolven äänijärjestelmiin. Kaiutinkulma säädettävissä parasta mahdollista tehostetta varten Koska yli 20 kHz taajuuksilla on korkea taajuuksien suuntaavuus, superdiskanttikaiutinta voidaan säätää vaakatasossa jopa ±15 astetta. Rakenteellisesti suunniteltu ultrakorkeiden taajuuksien toistoon

• Pallomainen alumiinikotelo vähentää äänen taipuman minimiin.

• Hiiligrafiittiyhdisteinen kovakalottikartio on kevyt ja kestävä. Korkealaatuinen verkkorasia vakiovarusteena Varusteisiin kuuluvan verkkorasian avulla voit tehdä liitinvalinnat ilman signaalin tason heikkenemistä, mikä on tavallisesti seurauksena valittaessa rajataajuudet tavanomaisella kytkimellä. Parasta mahdollista äänenlaatua varten Superdiskanttikaiuttimien sijoitus

• Aseta superdiskanttikaiutin ylimmäiseksi kaiutintelineen päälle. Kaiutintelineen yläosan on oltava aivan tasainen.

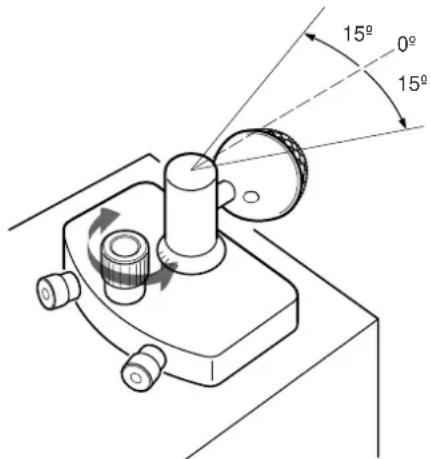

• Jotta saadaan varmistettua kaiuttimien oikea aikatahdistus, aseta superdiskanttikaiutin niin, että se on samalla pystysuoralla linjalla kuin käyttämäsi kaiutinjärjestelmän diskanttikaiuttimet. Suunnan säädöstä Koska yli 20 kHz korkeilla taajuuksilla on paljon suuntaavutta, superdiskanttikaiutin on suunniteltu säädettäväksi vaakatsossa ±15 astetta (tavallisesti säädetty 0 asteeseen). Näin se voidaan suunnata tarkalleen kuuntelupaikkaan.

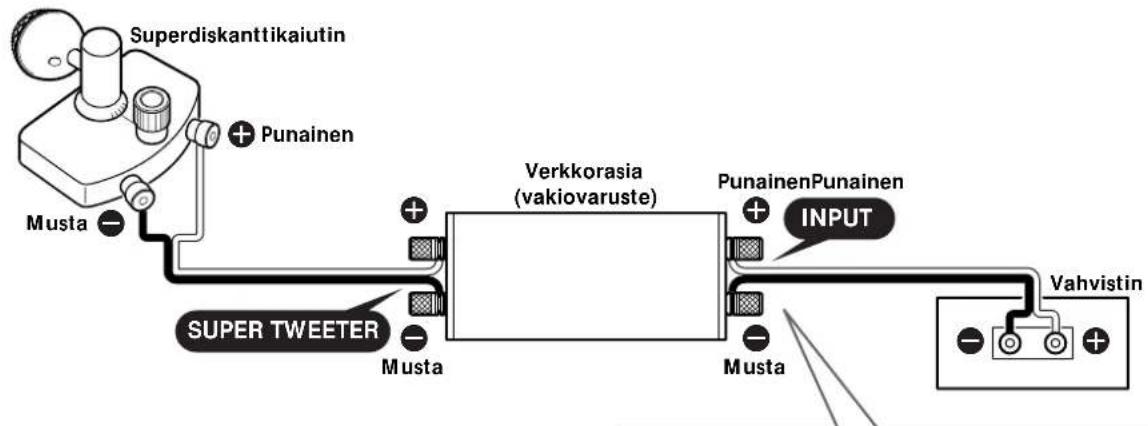

Liittäminen vahvistimeen Liitä superdiskanttikaiuttimen tuloliitin varusteisiin kuuluvan verkkorasian liittimeen SUPER TWEETER ja liitä verkkorasian tuloliitin INPUT vahvistimen lähtöliittimeen. INPUT

Rajataajuuden valinta Valitse rajataajuus käyttämäsi kaiutinjärjestelmän teknisten ominaisuuksien mukaisesti. Superdiskanttikaiuttimella on mahdollista muuttaa rajataajuutta muuttamalla verkkorasian tuloliittimen INPUT liitäntä. Kaiutinjohdot (eivät kuulu varusteisiin) Kaiutinjohdot määräävät suurelta osin kaiutinjärjestelmän äänenlaadun. Koska SS-TW100ED:n äänenlaatu on erityisen herkkä jopa pienillekin kaiutinjohtojen eroille, on syytä valita korkealaatuiset kaiutinjohdot, jotka sopivat omaan makuusi. Kaiutinjohtojen halkaisijan on oltava mahdollisimman suuri ja niiden tulisi olla vain tarvittavan pituiset. Kaiuinjohdot on myös pidettävä poissa kaikkien vaihtovirtajohtojen lähettyviltä. Huomautuksia liitännöistä

• Superdiskanttikaiutinta on käytettävä yhdessä varusteisiin kuuluvan verkkorasian kanssa, jotta saadaan estettyä laitteen vahingoittuminen.

• Oikea ja vasen kaiutin on sovitettava ja liitettävä vahvistimen oikeaan (R) ja vasempaan (L) lähtöliittimeen.

• Kaiuttimen (+) ja (–) tuloliitin on sovitettava ja liitettävä vahvistimen (+) ja (–) lähtöliittimeen.

• Varmista, että kaiutinliittimien ruuvit ovat tiukat, koska löysät ruuvit aiheuttavat äänen laadun heikkenemistä sekä mahdollisesti kohinaa.

• Varmista, että johdot on liitetty lujasti kaiutinliittimiin, verkkorasiaan ja vahvistimeen.

• Älä taivuta johtoja jyrkästi (90 asteen kulmiin tai sen alle).

• Varo liittämästä (+) liitintä (–) liittimeen, koska tästä saattaa aiheutua oikosulku. SuperdiskanttikaiutinVerkkorasia(vakiovaruste)VahvistinPunainenMustaPunainen PunainenPunainenPunainenMustaMustaMustaPunainenA: 20kHzB: 30kHzC: 40kHz5

Tekniset tiedot Impedanssi 8 ohmiaTaajuusvaste 5.000 Hz - 100.000 HzSuurin tuloteho 100 wattia (5.000 Hz, –12 dB/okt. (käytettäessä verkkoa))Herkkyys 86 dB/W/mLeikkaustaajuudet 20 kHz, 30 kHz, 40 kHz(–12 dB/okt.)Mitat (l/k/s) Superdiskantti : Noin 110 × 70 × 140 mm Verkkorasia : Noin 70 × 70 × 210 mm PainoSuperdiskantti : Noin 0,7 kgVerkkorasia : Noin 0,85 kgVakiovarusteet Verkkorasia (1)Pidätämme oikeudet muuttaa ulkoasua ja teknisiäominaisuuksia ilman ennakkoilmoitusta. Taajuusvaste/Harmoninen särötekijä

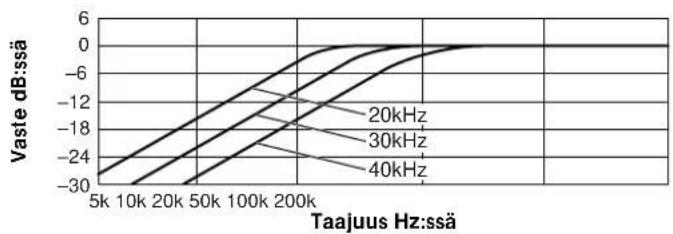

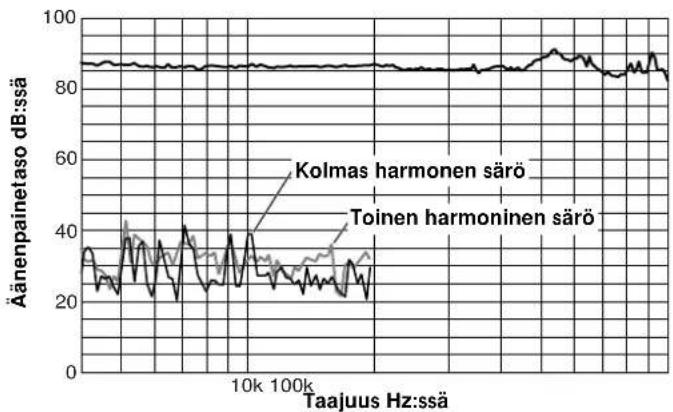

10k 100k Siirtotaajuuden ominaisuudet
