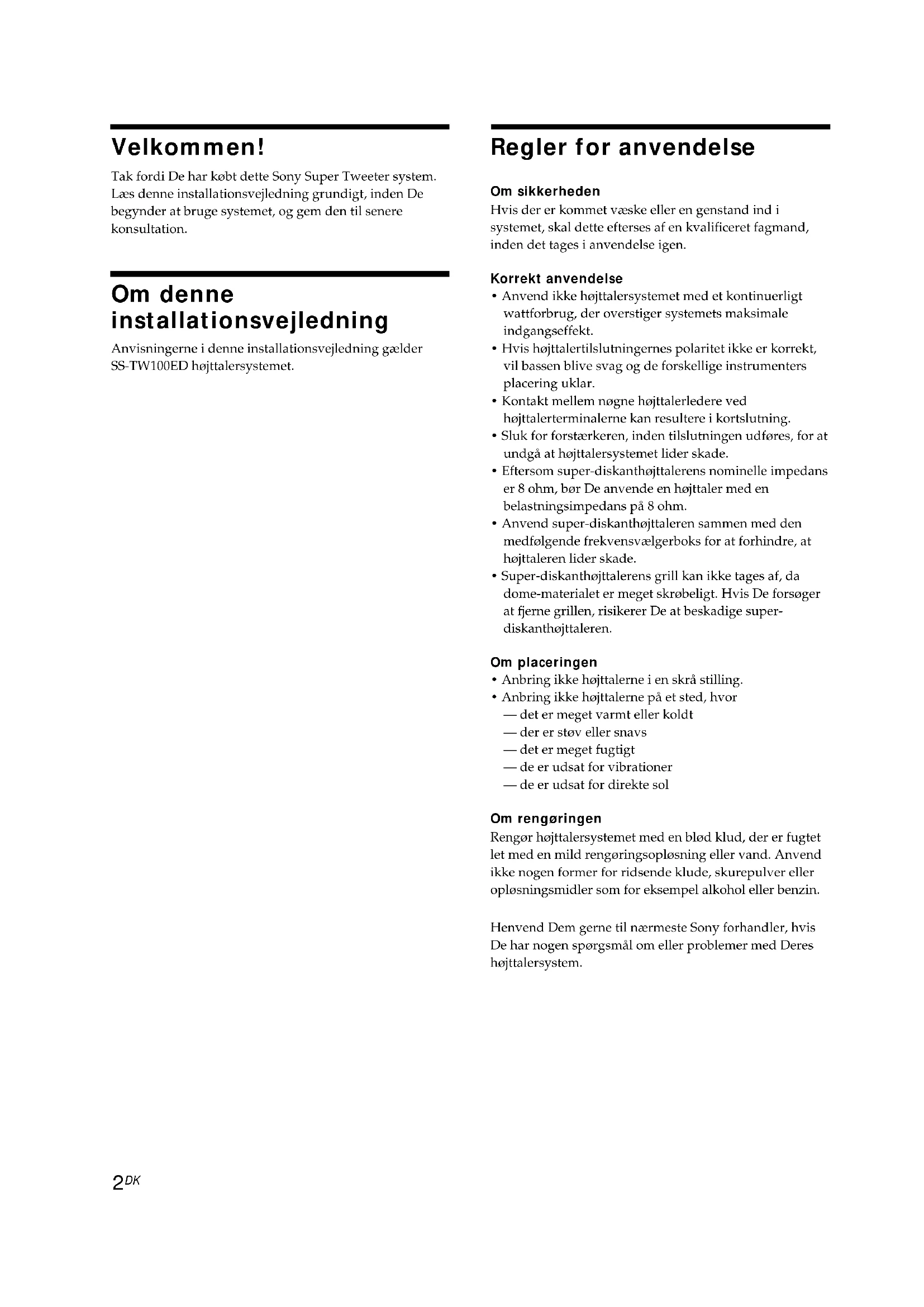

Velkommen! Tak fordi De har købt dette Sony Super Tweeter system. Læs denne installationsvejledning grundigt, inden De begynder at bruge systemet, og gem den til senere konsultation. Om denne installationsvejledning Anvisningerne i denne installationsvejledning gælder SS-TW100ED højttalersystemet. Regler for anvendelse Om sikkerheden Hvis der er kommet væske eller en genstand ind i systemet, skal dette efterses af en kvalificeret fagmand, inden det tages i anvendelse igen. Korrekt anvendelse

• Anvend ikke højttalersystemet med et kontinuerligt wattforbrug, der overstiger systemets maksimale indgangseffekt.

• Hvis højttalertilslutningernes polaritet ikke er korrekt, vil bassen blive svag og de forskellige instrumenters placering uklar.

• Kontakt mellem nøgne højttalerledere ved højttalerterminalerne kan resultere i kortslutning.

• Sluk for forstærkeren, inden tilslutningen udføres, for at undgå at højttalersystemet lider skade.

• Eftersom super-diskanthøjttalerens nominelle impedans er 8 ohm, bør De anvende en højttaler med en belastningsimpedans på 8 ohm.

• Anvend super-diskanthøjttaleren sammen med den medfølgende frekvensvælgerboks for at forhindre, at højttaleren lider skade.

• Super-diskanthøjttalerens grill kan ikke tages af, da dome-materialet er meget skrøbeligt. Hvis De forsøger at fjerne grillen, risikerer De at beskadige super- diskanthøjttaleren. Om placeringen

• Anbring ikke højttalerne i en skrå stilling.

• Anbring ikke højttalerne på et sted, hvor — det er meget varmt eller koldt — der er støv eller snavs — det er meget fugtigt — de er udsat for vibrationer — de er udsat for direkte sol Om rengøringen Rengør højttalersystemet med en blød klud, der er fugtet let med en mild rengøringsopløsning eller vand. Anvend ikke nogen former for ridsende klude, skurepulver eller opløsningsmidler som for eksempel alkohol eller benzin. Henvend Dem gerne til nærmeste Sony forhandler, hvis De har nogen spørgsmål om eller problemer med Deres højttalersystem.3

SS-TW100EDs egenskaber En super-diskanthøjttaler til ultrahøj frekvensgengivelse SS-TW100ED er en super-diskanthøjttaler, som er istand til at gengive meget høje frekvenser på helt op til 100 kHz, hvilket gør den velegnet til næste-generations lydsystemer. Justerbar højttalervinkel giver optimal effekt På grund af den store retningsbestemthed for frekvenser over 20 kHz, kan denne super-diskanthøjttaler justeres lateralt med op til ±15 grader. Struktuelt konstrueret til ultrahøj frekvensgengivelse

• Kugleformet aluminumshus giver minimal diffraktion

• Hard-dome membran af kul/grafit giver lav vægt og stor stivhed Højkvalitets frekvensvælgerboks som standardudstyr Den medfølgende frekvensvælgerboks gør det muligt at vælge terminaler uden den forringelse af signalet, der almindeligvis sker, når man vælger afskæringsfrekvenser med en almindelig omskifter. Hvordan den bedst mulige lydkvalitet opnås Placering af super-diskanthøjttaleren

• Anbring super-diskanthøjttaleren ovenpå højttalerkabinettet. Dette bør være helt plant.

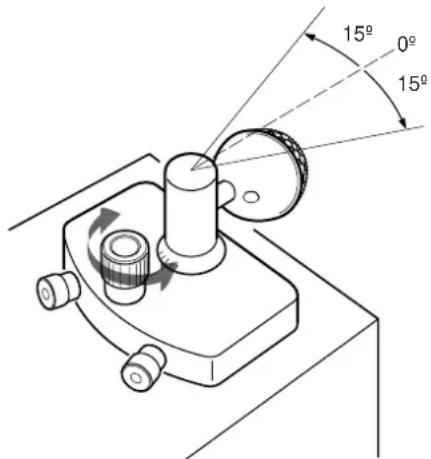

• For at sikre korrekt tidskoordinering for højttalerne, bør super-diskanthøjttaleren placeres således, at den befinder sig på den samme lodrette linie som diskanthøjttaler-enhederne i det højttalersystem, De anvender. Justering af retningen Eftersom høje frekvenser over 20 kHz har en stor retningsbestemthed, er super-diskanthøjttaleren designet til at kunne justeres lateralt med op til ±15 grader (den normale indstilling er dog 0 grader), hvilket gør det muligt at rette lyden præcist mod lyttepositionen.

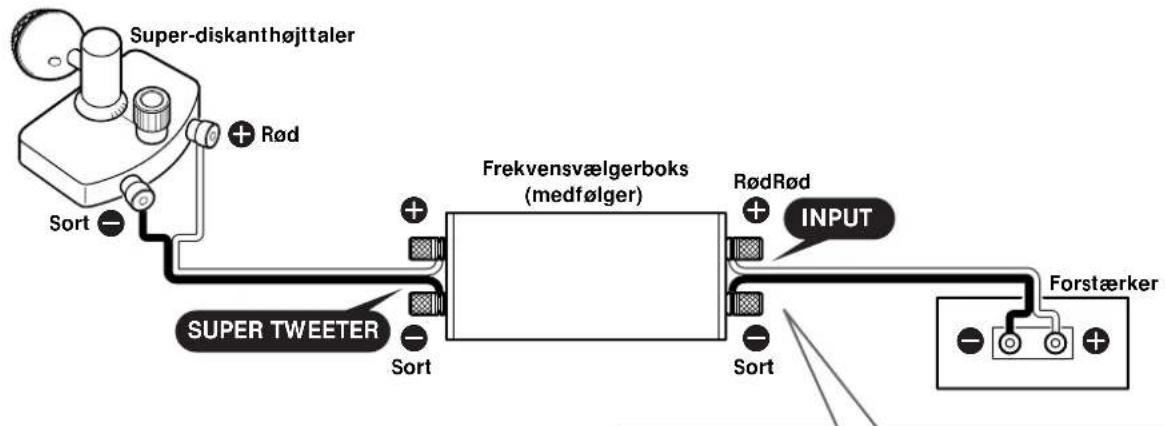

Tilslutning til en forstærker Forbind indgangsterminalen på super-diskanthøjttaleren til SUPER TWEETER-terminalen på den medfølgende frekvensvælgerboks, og forbind INPUT-terminalen på frekvensvælgerboksen til udgangsterminalen på forstærkeren. INPUT

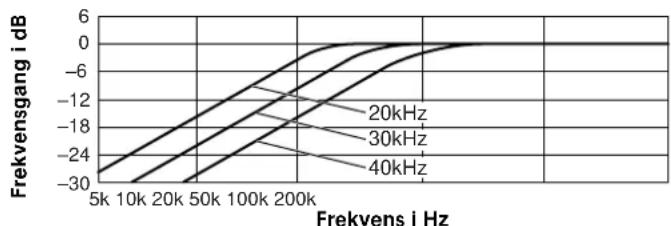

Valg af afskæringsfrekvens Vælg afskæringsfrekvens i overenstemmelse med specifikationerne for det højttalersystem, De anvender. Med super-diskanthøjttaleren ændrer De afskæringsfrekvensen ved at skifte INPUT- terminaltilslutning på frekvensvælgerboksen. Højttalerkabler (medfølger ikke) Højttalersystemets lydkvalitet bestemmes i det store og hele af højttalerkablernes kvalitet. Eftersom SS-TW100EDs lydkvalitet er specielt følsom overfor selv små forskelle i højttalerkablerne, bør De anskaffe højttalerkabler af høj kvalitet, som er i overensstemmelse med Deres smag. Højttalerkablerne bør have en så stor diameter som muligt og ikke være længere end nødvendigt. Husk altid at holde højttalerkablerne på god afstand af alle netledninger. Angående tilslutningerne

• Super-diskanthøjttaleren bør anvendes sammen med den medfølgende frekvensvælgerboks for at forhindre, at den lider skade.

• Højre og venstre højttalere bør stemme overens med og forbindes til (R) (højre) og (L) (venstre) udgangsterminalerne på forstærkeren.

• (+) og (–) indgangsterminalerne på højttaleren bør stemme overens med og forbindes til (+) og (–) udgangsterminalerne på forstærkeren.

• Sørg for, at skruerne på højttalerterminalerne er godt strammet, da løse skruer vil give forringet lydkvalitet og måske også frembringe støj.

• Forvis Dem om, at kablerne er sat ordentligt i terminalerne på højttaleren, frekvensvælgerboksen og forstærkeren.

• Undlad at bøje kablerne for meget (for eksempel i en vinkel på 90 grader eller mindre).

• Vær påpasselig med ikke at forbinde en (+) terminal til en (–) terminal, da dette kan give kortslutning. Super-diskanthøjttalerFrekvensvælgerboks(medfølger)Forstærker Rød Sort Rød RødRødRød Sort Sort Sort Rød A: 20kHzB: 30kHzC: 40kHz5

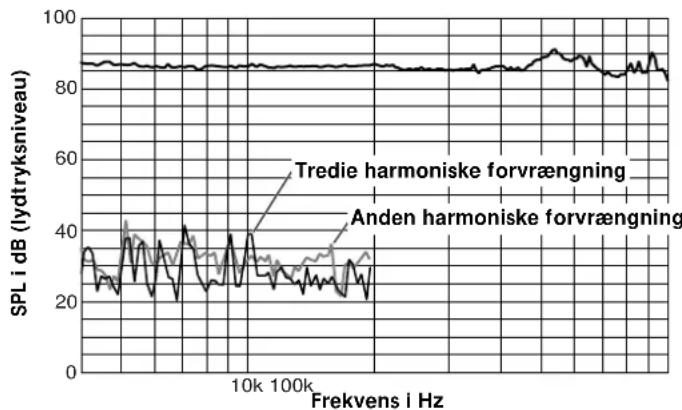

Specifikationer Impedans 8 ohmFrekvensgang 5.000 Hz - 100.000 HzMax. indgangseffekt 100 watt (5.000 Hz, –12 dB/oct (når kredsløb Banvendes))Følsomhed 86 dB/W/mAfskæringsfrekvenser 20 kHz, 30 kHz, 40 kHz(–12 dB/oct)Mål (b/h/d) Super-diskanthøjttaler: Ca. 110 × 70 × 140 mm Frekvensvælgerboks: Ca. 70 × 70 × 210 mm Vægt Super-diskanthøjttaler: Ca. 0,7 kgFrekvensvælgerboks: Ca. 0,85 kgMedfølgende tilbehør Frekvensvælgerboks (1)Design og specifikationer kan ændres uden varsel. Frekvensgang/harmonisk forvrængningsfaktor
