MANUAL DE UTILIZADOR SSTW100ED SONY

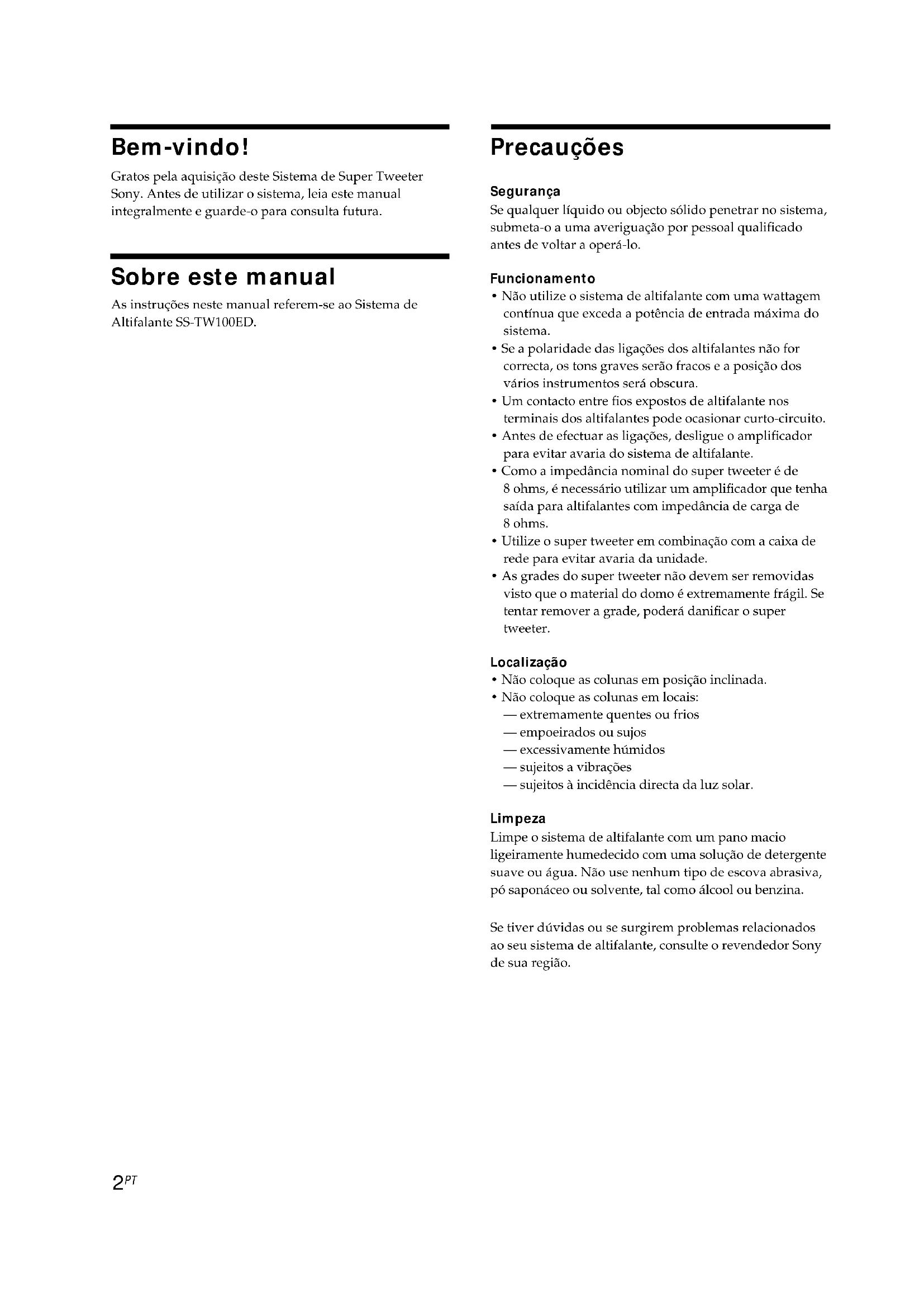

Bem-vindo! Gratos pela aquisição deste Sistema de Super Tweeter Sony. Antes de utilizar o sistema, leia este manual integralmente e guarde-o para consulta futura. Sobre este manual As instruções neste manual referem-se ao Sistema de Altifalante SS-TW100ED. Precauções Segurança Se qualquer líquido ou objecto sólido penetrar no sistema, submeta-o a uma averiguação por pessoal qualificado antes de voltar a operá-lo. Funcionamento

• Não utilize o sistema de altifalante com uma wattagem contínua que exceda a potência de entrada máxima do sistema.

• Se a polaridade das ligações dos altifalantes não for correcta, os tons graves serão fracos e a posição dos vários instrumentos será obscura.

• Um contacto entre fios expostos de altifalante nos terminais dos altifalantes pode ocasionar curto-circuito.

• Antes de efectuar as ligações, desligue o amplificador para evitar avaria do sistema de altifalante.

• Como a impedância nominal do super tweeter é de 8 ohms, é necessário utilizar um amplificador que tenha saída para altifalantes com impedância de carga de 8 ohms.

• Utilize o super tweeter em combinação com a caixa de rede para evitar avaria da unidade.

• As grades do super tweeter não devem ser removidas visto que o material do domo é extremamente frágil. Se tentar remover a grade, poderá danificar o super tweeter. Localização

• Não coloque as colunas em posição inclinada.

• Não coloque as colunas em locais: — extremamente quentes ou frios — empoeirados ou sujos — excessivamente húmidos — sujeitos a vibrações — sujeitos à incidência directa da luz solar. Limpeza Limpe o sistema de altifalante com um pano macio ligeiramente humedecido com uma solução de detergente suave ou água. Não use nenhum tipo de escova abrasiva, pó saponáceo ou solvente, tal como álcool ou benzina. Se tiver dúvidas ou se surgirem problemas relacionados ao seu sistema de altifalante, consulte o revendedor Sony de sua região.3

Características do SS-TW100ED Super tweeter para reprodução de frequências ultra elevadas O SS-TW100ED é um super tweeter capaz de reproduzir frequências extremamente altas, de até 100 kHz, sendo adequado para a próxima geração de sistemas de audio. Ângulo ajustável do altifalante proporciona melhor efeito Em razão da alta direccionalidade das frequências acima de 20 kHz, o super tweeter foi projectado para possibilitar seu ajuste lateral em até ±15 graus. Projectado estruturalmente para reprodução de frequências ultra elevadas

• Caixa esférica de alumínio reduz difracção sonora

• Diafragma de domo rígido composto de grafita-carbono proporciona leveza e alta rigidez Caixa de rede de alta qualidade como acessório- padrão A caixa de rede fornecida possibilita a selecção de terminais sem a degradação de sinais normalmente resultante da selecção de frequências de corte com um interruptor convencional. Para obter a melhor qualidade de som possível Posicionamento do super tweeter

• Coloque o super tweeter no topo de sua coluna de altifalantes. A área superior da coluna de altifalantes deve ser completamente nivelada.

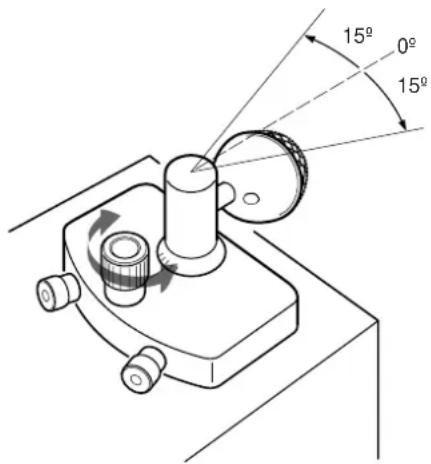

• Para assegurar o adequado alinhamento de tempo de seus sistemas de altifalantes, coloque a unidade de super tweeter em posição tal que ela se mantenha na mesma linha vertical das unidades de tweeter do sistema de colunas que estiver a utilizar. Ajuste da orientação Como as frequências acima de 20 kHz têm alta direccionalidade, o super tweeter foi projectado para possibilitar seu ajuste lateral em até ±15 graus (embora o ângulo lateral seja fixado normalmente em 0 grau). Assim é possível orientá-lo exactamente para a posição de audição.

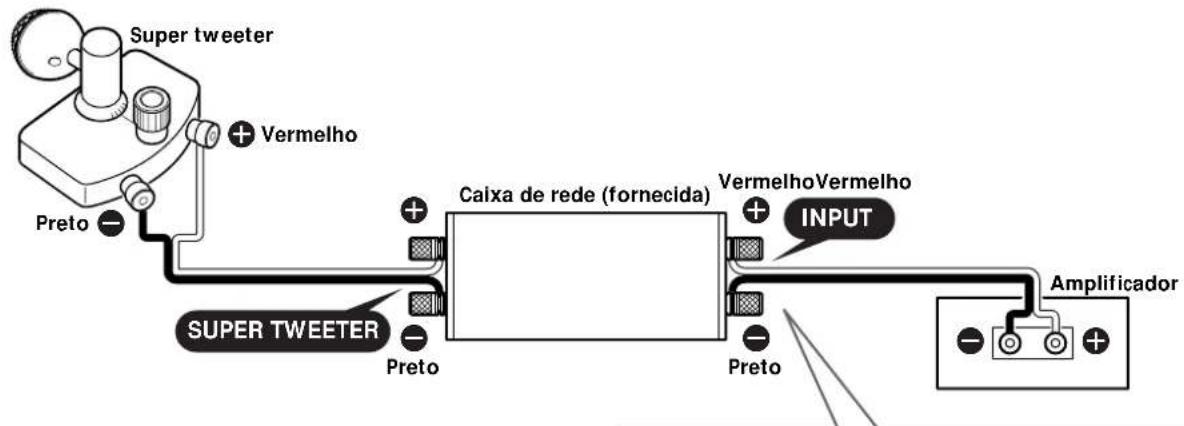

Ligação a um amplificador Ligue o terminal de entrada do super tweeter ao terminal SUPER TWEETER existente na caixa de rede fornecida. Em seguida, ligue o terminal INPUT da caixa de rede ao terminal de saída do amplificador. INPUT

Selecção da frequência de corte Seleccione a frequência de corte de acordo com as especificações do sistema de colunas que estiver a utilizar. Com o super tweeter, a frequência de corte é alterável através da mudança da ligação dos terminais INPUT na caixa de rede. Cabos de altifalante (não fornecidos) A qualidade sonora do sistema de altifalante é determinada em grande parte pela qualidade dos cabos de altifalante. Como a qualidade sonora do SS-TW100ED é especialmente sensível até mesmo a pequenas diferenças em cabos de altifalante, convém escolher cabos de altifalante de alta qualidade que satisfaçam seu gosto particular. Os cabos de altifalante devem ter o maior diâmetro possível e somente o comprimento necessário. Também deve manter os cabos de altifalante afastados de quaisquer cabos de alimentação de CA. Notas sobre ligações

• O super tweeter deve ser utilizado em combinação com a caixa de rede para evitar avaria da unidade.

• Os altifalantes direito e esquerdo devem ser conectados respectivamente aos terminais de saída (R) (direito) e (L) (esquerdo) do amplificador.

• Os terminais de entrada (+) e (–) do altifalante devem ser conectados respectivamente aos terminais de saída (+) e (–) do amplificador.

• Certifique-se de que os parafusos dos terminais do altifalante estejam apertados, pois parafusos soltos causam degradação da qualidade sonora e talvez também ruído.

• Certifique-se de que os cabos estejam conectados firmemente aos terminais do altifalante, da caixa de rede e do amplificador.

• Não disponha os cabos em ângulos agudos (isto é, de 90 graus ou menos).

• Tenha cuidado para não estabelecer contacto entre os terminais (+) e (–), pois há risco de curto-circuito. Super tweeterCaixa de rede (fornecida)AmplificadorVermelhoPretoVermelho VermelhoVermelhoVermelhoPretoPretoPretoVermelhoA: 20kHzB: 30kHzC: 40kHz5

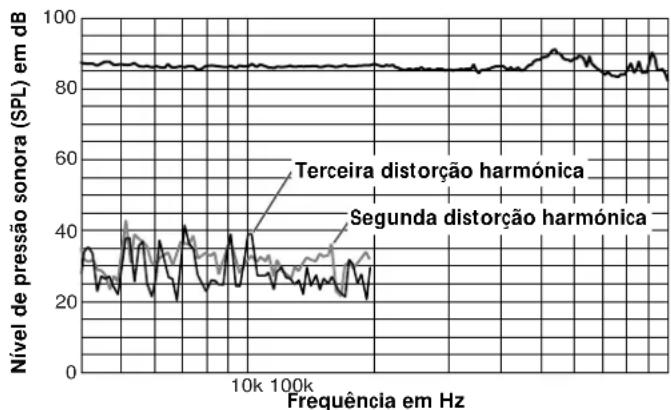

Especificações Impedância 8 ohmsResposta de frequência 5.000 Hz - 100.000 HzPotência de entrada máxima100 watts (5.000 Hz, –12 dB/oitava — com uso da rede)Sensibilidade 86 dB/W/mFrequências de transição 20 kHz, 30 kHz, 40 kHz(–12 dB/oitava)Dimensões (larg./alt./prof.) Super tweeter: Aprox. 110 × 70 × 140 mm Caixa de rede: Aprox. 70 × 70 × 210 mm Peso Super tweeter: Aprox. 0,7 kgCaixa de rede: Aprox. 0,85 kgAcessórios fornecidos Caixa de rede (1)Projecto e especificações sujeitos a alterações semnotificação. Factor de resposta de frequência/distorção harmónica

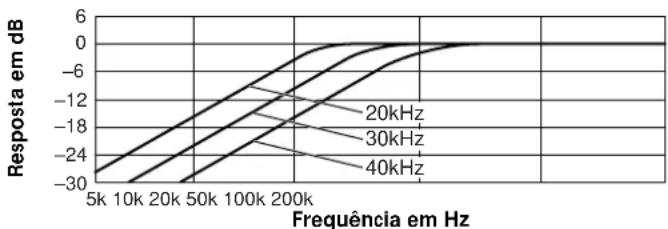

10k 100k Características de frequências de transmissão

–12 –18 –24 –30 5k 10k 20k 50k 100k 200k 20kHz 30kHz 40kHz Nível de pressão sonora (SPL) em dBFrequência em HzFrequência em HzResposta em dBTerceira distorção harmónicaSegunda distorção harmónica2
