Tipo de produto	Alto-falante
Modelo	SAVA-57
Marca	Sony
Tipo	Alto-falante passivo de prateleira
Dimensões (L x A x P)	250 mm x 400 mm x 300 mm
Peso	5 kg
Impedância	8 Ohm
Capacidade de potência (RMS)	100 Watts
Resposta de frequência	40 Hz - 20 kHz
Sensibilidade	90 dB
Material do gabinete	MDF (placa de fibra de média densidade)
Cor	Preto
Conexões	Terminais de parafuso
Woofer	165 mm
Tweeter	25 mm cúpula
Limpeza	Limpe com um pano seco e sem fiapos
Segurança	Não colocar perto de água ou fontes de calor
Peças de reposição	Não disponíveis individualmente; apenas no âmbito de um reparo
Reparo	Por pessoal técnico autorizado

Perguntas frequentes - SAVA-57 SONY

Como conectar o alto-falante Sony SAVA-57?

Use cabos de alto-falante com seção transversal adequada e conecte-os aos terminais de parafuso. Preste atenção à polaridade correta (positivo com positivo, negativo com negativo).

Qual potência de amplificador é recomendada?

Um amplificador com potência de saída de 50 a 150 Watts por canal a 8 Ohm é ideal.

Posso usar o alto-falante ao ar livre?

Não, o Sony SAVA-57 foi projetado para interiores. Umidade e temperaturas extremas podem causar danos.

Como limpar o alto-falante?

Limpe o gabinete com um pano seco e macio. Não use produtos de limpeza ou água.

O que fazer em caso de som distorcido?

Verifique o volume do amplificador e certifique-se de que o amplificador não está sendo sobrecarregado. Reduza o volume ou verifique a fiação.

O alto-falante é blindado magneticamente?

Não, o SAVA-57 não é blindado magneticamente. Portanto, não o coloque perto de telas ou mídias magnéticas.

Posso remover as grades dos alto-falantes?

Sim, as grades são removíveis. Puxe-as cuidadosamente para frente para limpar ou inspecionar os chassis.

Qual seção transversal do cabo é recomendada?

Para distâncias até 5 m, uma seção transversal de 1,5 mm² é suficiente; para cabos mais longos, use 2,5 mm².

Como posicionar os alto-falantes de forma ideal?

Posicione os alto-falantes na altura dos ouvidos e na mesma distância do ponto de audição. Evite cantos para evitar ênfase excessiva nos graves.

Há garantia no alto-falante?

A garantia é geralmente de 2 anos a partir da data da compra. Guarde o comprovante de compra.

MANUAL DE UTILIZADOR SAVA-57 SONY

Manual de instruções ____ P

Para evitar o risco de incêndio ou de choque eléctrico, não exponha o aparelho à chuva nem à humidade.

Precauções

Segurança

- Caso algum objecto sólido ou líquido penetre neste sistema de colunas de altifalantes, desligue-o e tenha-o verificado por pessoal técnico qualificado antes de voltar a utilizá-lo.

Fontes de alimentação

• O cabo de alimentação CA deve ser substituído somente por pessoal técnico qualificado.
• Antes de fazer funcionar as colunas de altifalantes, verifique se a voltagem de funcionamento das mesmas é idêntica à tensão da rede eléctrica local. A voltagem de funcionamento encontra-se indicada sobre a placa na parte posterior das colunas.
• As colunas de altifalantes não estarão desligadas da fonte de alimentação CA enquanto estiverem ligadas a uma tomada da rede, mesmo que a alimentação das colunas tenha sido desactivada.
• Caso preveja não utilizar as colunas de altifalantes por um período prolongado, certifique-se de desligálas da tomada da rede. Para desligar o cabo de alimentação, puxe-o segurando pela ficha; nunca pelo próprio cabo.

Instalação

• Não instale o aparelho num espaço fechado, como por exemplo, uma estante ou um armário.
• Não instale as colunas nas cercanias de fontes de calor e nem em locais sujeitos à luz solar directa, muito pó ou choques mecânicos.
• Uma boa ventilação é essencial para evitar sobreaquecimentos internos. Instale as colunas em um local com circulação de ar adequada e de modo a não bloquear os orifícios de ventilação localizados na sua parte posterior.

Limpeza

- Limpe a parte externa da coluna, os painéis e os controlos com um pano macio levemente humedecido com uma solução de detergente suave. Não utilize nenhum tipo de escova abrasiva, pó saponáceo ou solvente tal como álcool ou benzina.

Caso surjam quaisquer dúvidas ou problemas concernentes a este sistema de colunas, consulte o seu agente Sony mais próximo.

Bem vindo!

Gratos pela aquisição do sistema de colunas de altifalantes da Sony. Antes de utilizar o aparelho, leia atentamente este manual e retenha-o para futuras consultas.

Acerca deste manual

As instruções neste manual descrevem os controlos da coluna de altifalante esquerda. Podem-se também utilizar os controlos do telecomando caso os mesmos possuam denominações idênticas ou similares daqueles na coluna esquerda.

- Os símbolos a seguir são utilizados neste manual:

Indica que se pode utilizar o telecomando para executar a operação.

Indica informações e conselhos para tornar a sua tarefa mais fácil.

Este sistema de colunas de altifalantes incorpora o Sistema de Efeito Perimétrico Dolby Pro Logic Surround.*

* Fabricada sob licença de Dolby Laboratories Licensing Corporation. DOLBY, o símbolo dos dois D ☐ e PRO LOGIC são marcas de Dolby Laboratories Licensing Corporation.

SUMÁRIO

Introdução 4

Preparativos

Desempacotamento 4

Ligações do sistema de colunas 5

Ligação de componentes de áudio 7

Seleção da melhor disposição 7

Maneira de ligar e desligar as colunas de altifalantes 8

Operações para «Cinema em Casa» (Home Theater)

Desfruto dos efeitos perimétricos 9

Ajuste do efeito perimétrico 10

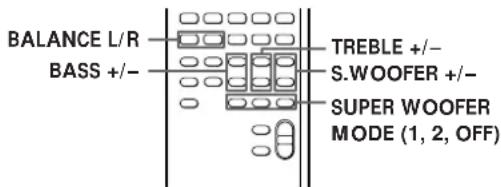

Ajuste do som 11

Ajuste do volume com o telecomando Sony 11

Utilização de uma coluna central externa 12

Informações adicionais

Verificação de problemas 13

Especificações 13

Glossário 14

Índice remissivo 15

Introdução Preparativos

O SA-VA57 é um sistema activo de colunas de altifalantes para cinema doméstico, que incorpora um descodificador Dolby Pro Logic e super-altifalantes de graves.

Você pode desfrutar de cinco tipos diferentes de som perimétrico, acomodando uma grande variedade de fontes de programa, com uma configuração simples.

Altifalantes centrais incorporados possibilitam o desfruto de sons com efeito perimétrico Dolby Pro Logic Surround

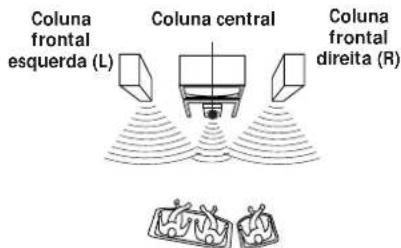

A utilização de um altifalante central é o principal factor para a obtenção de um pleno efeito perimétrico quando da reprodução de fontes codificadas com o sistema de som Dolby Pro Logic Surround. Numa sala de cinema, colunas de altifalante centrais tornam mais nítidos os sons centrais, tal como diálogos, e cria uma imagem virtual sonora unificada.

O SAVA-57 incorpora um altifalante central nas colunas de altifalantes frontais, que permite-lhe desfrutar do som perimétrico Dolby Pro Logic.

As colunas frontais direita e esquerda estão equipadas com altifalantes do canal central (veja o diagrama abaixo), orientados para dentro a um ângulo de 15°, a fim de reproduzir sons do canal central.

Sistema de Super Graves que oferece um som de graves como aquele de salas de cinema

Para proporcionar uma acústica com sons graves dinâmicos completamente semelhantes a uma sala de cinema, este sistema de colunas incorpora o design SAW (Super Acoustically-loaded Woofer/Altifalante de Graves Super Acústicamente Accionado) nas colunas de altifalantes frontais direita e esquerda.

Desempacotamento

Verifique se os seguintes itens acompanham o seu sistema de colunas de altifalantes:

• Sistema de colunas de altifalantes posterior sem fio SA-IF57 (activa 1, passiva 1)
• Transmissor de infravermelhos sem fio EMT-VA57 (1)
• Cabo de ligação das colunas de altifalantes frontal esquerda/direita (L/R), 3,5 m de comprimento (1)
• Cabo de ligação das colunas de altifalantes posteriores, 10 m de comprimento (1)
  • Cabo de ligação de áudio, 1,5 m (1)
  • Telecomando RM-J57 (1)
  • Pilhas Sony SUM-3 (NS) (2)
• Adaptador SCART (1) (somente para uso na Europa)

Inserção de pilhas no telecomando

Insira duas pilhas R6 (tamanho AA) observando a correspondência dos pólos + e – das pilhas com o diagrama no compartimento das mesmas. Quando da utilização do telecomando, aponte-o ao sensor remoto na coluna de altifalantes frontal esquerda.

Quando substituir as pilhas

Sob condições normais de utilização, as pilhas devem durar cerca de 6 meses. Quando o telecomando não mais operar as colunas, substitua ambas as pilhas por outras novas.

Notas

• Não deixe o telecomando em um local extremamente quente ou húmido.
• Não utilize pilhas novas com usadas.
• Não exponha o sensor remoto à luz solar directa ou a aparatos de iluminação. Isto poderá causar mau funcionamento.
• Caso preveja não utilizar o telecomando por um período prolongado, retire as pilhas a fim de evitar possíveis avarias causadas pela fuga do electrólito e posterior corrosão das mesmas.

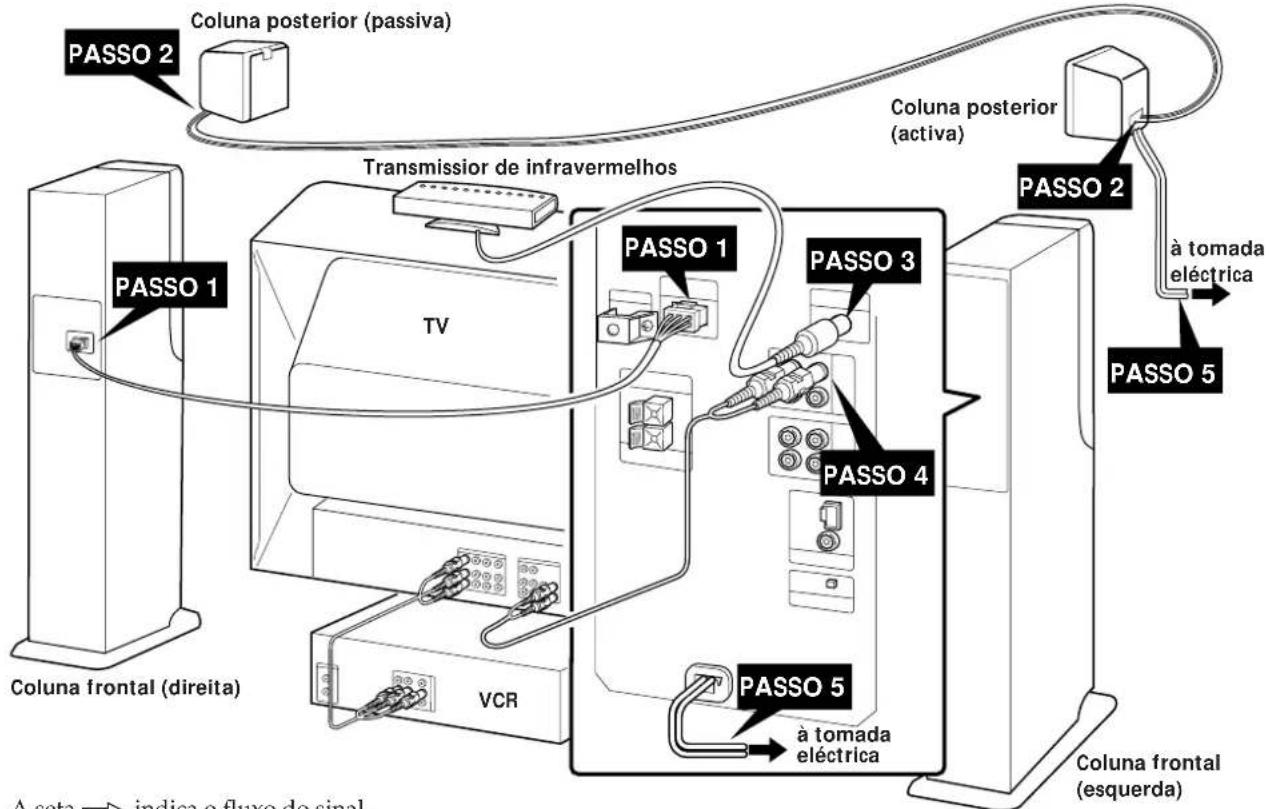

Ligações do sistema de colunas

Esta secção descreve como realizar a ligação do sistema de colunas e como ligá-las ao su televisor ou videogravador.

A seta indica o fluxo do sinal.

PASSO 1 Ligação das colunas de altifalantes frontais

Para desligar, puxe o conector para fora, enquanto pressiona a lingueta de liberação. Nunca puxe o próprio cabo.

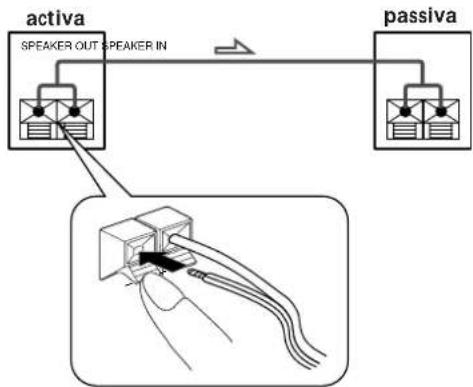

PASSO 2 Ligação das colunas de altifalantes posteriores

Utilize o cabo de altifalantes fornecido para ligar as colunas posteriores esquerda e direita.

1 Torça a cobertura do cabo de ligação do altifalante e retire-a da extremidade do cabo.

2 Insira os fios descobertos do cabo nos terminais de altifalantes.

Certifique-se de ligar correspondentemente os terminais de altifalante (por exemplo, utilize o fio sólido para ligar + com + e utilize o fio uniforme para ligar - com -).

Caso as ligações sejam invertidas (+ com –), o som será distorcido e haverá perda dos graves.

(Continua)

PASSO 3 Ligação do transmissor

Ligue o transmissor de infravermelhos ao terminal REAR SPEAKER na parte traseira da coluna frontal esquerda. Insira o conector com a seta no lado do parafuso.

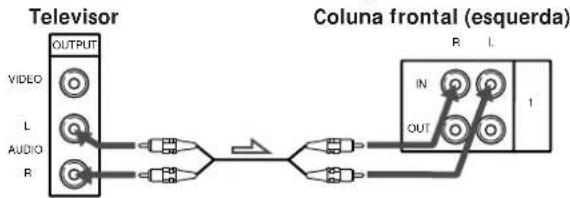

PASSO 4 Ligação do televisor

Caso as tomadas de saída de áudio e vídeo no televisor e no videogravador já estejam ligadas, e o televisor possua tomada de saída AUDIO OUT estéreo, pode-se iniciar o desfruto dos efeitos perimétricos mediante a simples ligação do sistema de altifalantes ao televisor, tal como ilustrado abaixo.

Importante

Se o seu televisor tiver um interruptor de ligar/desligar para os altifalantes internos, ajuste o interruptor para a posição de desligar, e desfrute do som deste sistema de colunas. Caso contrário, abaixo o volume do televisor para o nível mínimo.

Caso utilize tomadas AUDIO OUT com a marca VARIABLE

Após efectuar a ligação ilustrada acima, aumente o volume no televisor. Utilize o controlo de volume neste sistema de altifalantes para um ajustamento de volume regular. A redução do volume no televisor reduz o nível do sinal AUDIO OUT e pode ocasionar a perda da qualidade sonora e/ou o funcionamento da função de desactivação automática (consulte a página 8).

Para obter o melhor som possível (ou, caso o seu televisor possua somente uma tomada AUDIO OUT monofónica, ou nenhuma tomada AUDIO OUT)

Ligue o sistema de altifalantes directamente ao seu videogravador ou conversor de TV a cabo. As ligações a seguir suprimem ruídos do televisor e possibilitam-lhe desfrutar de um áudio de alta qualidade.

1 Ligue o seu videogravador ou conversor de TV a cabo às tomadas 1 IN na coluna frontal esquerda.
2 Ligue o televisor às tomadas 1 OUT na coluna frontal esquerda. Certifique-se de utilizar as tomadas 1 ou 2 IN que correspondam à tomada VIDEO IN que está a ser utilizada no televisor (ou seja, VIDEO 1).

Caso possua um videogravador ou leitor de deodiscos adicional

Ligue-o às tomadas 2 IN, e ligue as tomadas 2 OUT à tomada AUDIO IN na parte posterior do televisor.

Ligação do adaptador SCART (somente no modelo europeu)

Pode ouvir o som do televisor ou videogravador mediante ligação do sinal audio do televisor ou videogravador à coluna de altifalantes frontal (esquerda).

PASSO 5 Ligação dos cabos de alimentação

Ligue os cabos de alimentação CA das colunas de altifalantes frontais e posteriores às tomadas eléctricas. O indicador STANDBY na coluna frontal (esquerda) e o receptor de infravermelhos na coluna posterior activa iluminam-se na cor vermelha.

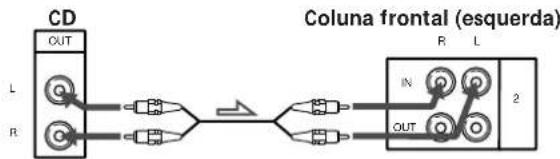

Ligação de componentes de áudio

Visto que este sistema de colunas incorpora um préamplificador e um amplificador internos, pode-se também ligar ao sistema um componente de áudio, tal como um leitor de discos compactos.

Nota

Não ligue uma fonte de áudio amplificada. A combinação da amplificação do componente de áudio e do amplificador incorporado no sistema de colunas poderá avariar os altifalantes.

Ligação do deck de discos compactos opcional HCD-VA550 da Sony

1 Ligue as tomadas LINE OUT FIXED do HCD-VA550 às tomadas 2 IN da coluna frontal esquerda. Certifique-se de efectuar a ligação às tomadas 2 IN.

2 Ligue a tomada CONTROL S OUT do HCD-VA550 à tomada CONTROL S HCD IN da coluna frontal esquerda.

Notas

• É possível controlar o sistema de colunas SAVA-57 usando o telecomando fornecido com o HCD-VA550. Nesse caso, aponte o telecomando para o sensor é existente na coluna de altifalantes.
• Enquanto o HCD-VA550 estiver ligado ao sistema de colunas com o cabo CONTROL S, a função automática liga-desliga não funcionará.

Consulte o manual de instruções fornecido com o HCD-VA550 quanto aos detalhes acerca do seu funcionamento.

Seleção da melhor disposição

Para obter alta qualidade sonora e apropriada imagem virtual do som das colunas frontais, disponha a coluna com o painel de operações incorporado à esquerda do seu televisor e a outra coluna à direita do mesmo, de modo que os altifalantes de agudos do canal central estejam orientados ao centro da sala.

Colunas de altifalantes frontais

Para obter a melhor imagem virtual do som central, instale as colunas esquerda e direita dentro de 2,5 m de distância uma da outra e equidistantes ao televisor.

Colunas de altifalantes posteriores e transmissor

Instale as colunas de altifalantes posteriores de modo que as mesmas estejam directamente voltadas uma a outra e cerca de 60 a 90 cm acima da sua posição de audição.

As colunas de altifalantes posteriores têm um receptor de infravermelhos para receber sinais do transmissor fornecido.

O receptor de infravermelhos está localizado somente na colunas de altifalante posterior activa.

O diagrama a seguir ilustra a área de alcance eficaz aproximada do raio infravermelho emitido pelo transmissor.

Vista lateral

Vista superior

(Continua)

Você pode colocar o transmissor num televisor, estante de livros, etc., ou pode suspendê-lo numa parede.

Suspensão do transmissor na parede

Quando as colunas frontais são ligadas, a alimentação é fornecida ao transmissor, que emite um sinal. Quando as colunas posteriores activas recebem o sinal, o receptor ilumina-se na cor verde. Se o receptor ficar iluminado na cor vermelha, ajuste a posição e o ângulo do transmissor até que ele fique verde.

Cuidado com relação à localização da coluna posterior

A colocação da coluna posterior activa nas proximidades de uma lâmpada de iluminação ou sob a luz solar directa pode gerar ruídos nos altifalantes.

Precaução

Pode haver interferência se operar o sistema ao mesmo tempo que utilizar outros equipamentos com telecomando infravermelho. Se ocorrer interferência, evite a utilização simultânea dos dois sistemas.

Notas

• O raio infravermelho não atravessa paredes ou vidros opacos. Portanto, o transmissor deve ser instalado «à vista» da coluna posterior activa.
• A colocação do transmissor demasiadamente distante da coluna de altifalantes activa posterior pode gerar ruídos.
• Visto que a saída de sinal das colunas posteriores é monofónica, podem-se trocar as posições da coluna activa e da coluna passiva da esquerda para a direita sem se inverter o balanço.
• Depois de operar continuamente durante um longo período de tempo, a superfície do transmissor pode ficar quente. Isso, no entanto, não indica um mau funcionamento.

Maneira de ligar e desligar as colunas de altifalantes

Carregue em POWER no telecomando ou coluna frontal (esquerda). O indicador ON/READY na coluna frontal ilumina-se na cor verde. O receptor na coluna posterior activa ilumina-se na cor verde.

A alimentação é ligada e desligada automaticamente (função automática de ligar/desligar a alimentação)

Você não precisa ligar o sistema de colunas de altifalantes cada vez que for usá-lo. Três minutos depois que uma fonte sonora é desligada (quando você desliga o televisor, ou a leitura do vídeo/disco laser termina), as colunas de altifalantes são desligadas automaticamente e o indicador ON/READY se ilumina na cor vermelha. As colunas de altifalantes são ligadas de novo na próxima vez que o televisor for ligado ou quando a leitura for iniciada no videogravador.

Se você carregar em POWER no telecomando quando as colunas estiverem activadas

As colunas de altifalantes entram no modo de prontidão (o indicador ON/READY apaga-se), e a função automática de ligar/desligar não funciona. Neste caso, carregue em POWER mais uma vez para ligar as colunas.

Se o receptor na coluna de altifalantes posterior activa iluminar-se na cor vermelha mesmo quando as colunas frontais estão ligadas

Quando as colunas de altifalantes frontais são ligadas, isso deve mudar o indicador para verde, independentemente se uma fonte de áudio está activada ou não. Se o indicador não mudar para verde, ajuste a posição e o ângulo do transmissor. (Consulte a secção «Seleção da melhor disposição» na página 7.)

Nota

Se você estiver a usar este sistema de colunas de altifalantes ligado a um HCD-VA550, dependendo do modo de operação, a função automática de ligar/desligar pode não funcionar.

Alteração da iluminação do mostrador

Pode-se diminuir a iluminação do mostrador ou apagá-la de acordo com a sua preferência.

Carregue na tecla DIMMER no telecomando algumas vezes até que o modo de iluminação do mostrador desejado apareça.

A iluminação do mostrador retorna temporariamente ao brilho pleno quando premir uma das teclas no telecomando.

Desfruto dos efeitos perimétricos

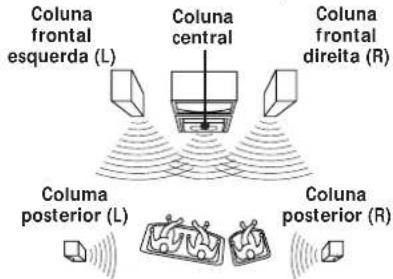

Poderá usufruir de sons com efeitos perimétricos do sistema de colunas mediante a simples selecção de um modo de efeito perimétrico, de acordo com o tipo de programa que esteja a assistir. Este sistema está provido de cinco diferentes modos de efeito perimétrico:

Modo de efeito perimétrico PRO LOGIC (Dolby Pro Logic Surround)

Reproduz uma acústica com efeitos perimétricos extraordinariamente semelhante a uma sala de cinema quando da reprodução de programas de vídeo codificados com o sistema Dolby Surround.

Modo de efeito perimétrico THEATER

Cria uma atmosfera similar à de um teatro na sua própria sala de estar, mediante a adição das reververações acústicas de salas de teatro aos sinais Dolby Surround descodificados.

Modo de efeito perimétrico HALL

Reproduz a acústica de uma sala de concertos rectangular. Ideal para sons de acústica suave ou para proporcionar vigor extra a debates e conferências de imprensa.

Modo de efeito perimétrico STADIUM

Provê um senso de presença similar ao de estádios ao ar livre. Ideal para o máximo aproveitamento de transmissões de eventos desportivos, como futebol.

Modo de som perimétrico GAME

Este modo obtém o máximo impacto de áudio de software de jogos de vídeo.

1 Carregue na tecla POWER.

O indicador ON/READY acende-se (verde) e as colunas activam-se.

2 Carregue em INPUT 1 ou 2 no telecomando ou em INPUT no painel de operação para seleccionar a fonte de programa. Por exemplo, caso tenha ligado o videogravador às tomadas 1 IN, seleccione INPUT 1.

O respectivo indicador INPUT acende-se.

3 Inicie a reprodução da fonte de programa.

4 Carregue na tecla PRO LOGIC, THEATER, HALL, STADIUM, ou GAME no telecomando, ou SURROUND no painel de controlo algumas vezes, de acordo com o programa que deseja desfrutar.

Você pode ajustar o som para cada modo de som perimétrico individual. (Consulte a secção «Ajuste do efeito perimétrico» na página 10 e a secção «Ajuste do som» na página 11.)

Programa	PRO LOGIC	THEATER	HALL	STADIUM	GAME SUR OFF
Filmes recentes	●	●
Concertos, Música			●	●	●
Desportos			●	●	●
Filmes antigos, Programas de TV monofónicos					●
Jogos de vídeo					●
Educativos, Noticiários					●

Para a audição sem efeitos

Carregue em SUR OFF no telecomando ou carregue algumas vezes na tecla SURROUND no painel de controlo, até que SUR OFF seja indicado.

5 Carregue em MASTER VOL (VOLUME) para ajustar o volume.

Para emudecer o som

Carregue em MUTING no telecomando.

Para restaurar o som, carregue em MUTING de novo.

Nota

Algumas fitas de vídeo e videodiscos laser podem utilizar som com Dolby Pro Logic Surround, mesmo sem indicação na embalagem.

Ajuste do efeito perimétrico

Embora este sistema de colunas venha pré-ajustado da fábrica para oferecer sons com efeito perimétrico balanceado sem a necessidade de outros ajustes, é possível ajustar o volume de cada coluna e o tempo de retardo, a fim de satisfazer as condições da sua sala de audição ou as suas preferências pessoais.

Ajuste do volume das colunas

A função de sinal de teste possibilita efectuar o ajuste do volume de som emanado de cada coluna ao mesmo nível, de modo a tornar o efeito perimétrico natural e estável.

Execute os seguintes ajustes a partir da sua posição de audição.

1 Seleccione o modo PRO LOGIC ou THEATER.
2 Carregue na tecla TEST TONE no telecomando. O sinal de teste é emanado de cada coluna na seguinte sequência:

3 Ajuste os níveis de volume de modo a ouvir o sinal de teste de cada coluna no mesmo nível de volume, a partir da sua posição de audição:

Para ajustar o nível carregue em

entre as colunas frontais direita e esquerda	BALANCE L ou R
da coluna central	CENTER + ou -
da coluna posterior	REAR + ou -

4 Carregue em TEST TONE no telecomando para desactivar o sinal de teste.

Os níveis de ajuste para o modo seleccionado são armazenados na memória.

Para restaurar o nível do canal central, posterior ou de balanço ao ajuste de fábrica

Pressione RESET enquanto ajusta os níveis.

Isso retorna os níveis do modo PRO LOGIC ou

THEATER aos seus valores de fábrica.

Nota

O premir de teclas que não MASTER VOL, RESET, CENTER +/-, REAR +/- ou BALANCE L ou R cancela o sinal de teste.

Ajuste do tempo de retardo

Mediante o ajuste do tempo de retardo é possível aprimorar as características espaciais do som, de modo a obter uma acústica semelhante a uma sala de cinema, independentemente da dimensão do recinto. Caso as colunas posteriores estejam próximas da sua posição de audição, seleccione um tempo de retardo mais longo.

Pode-se ajustar os parâmetros individualmente para os modos PRO LOGIC, THEATER, HALL, STADIUM, e GAME.

Nota

O tempo de retardo não funciona no modo PRO LOGIC 3CH.

1 Seleccione qualquer modo de efeito perimétrico.
2 Reproduza um programa.
3 Carregue em DELAY no telecomando uma vez a fim de obter a indicação do tempo de retardo actual.
4 Carregue em DELAY algumas vezes para seleccionar o tempo de retardo desejado: 15, 20 ou 30 ms.

O ajuste de fábrica é 20 ms.

Ajuste do tempo de retardo para o modo seleccionado é armazenado na memória.

Para restaurar o tempo de retardo ao ajuste de fábrica

Carregue em DELAY, e a seguir em RESET.

Reajuste de um modo inteiro de efeito perimétrico

Carregue na tecla do modo de efeito perimétrico que deseja reajustar (por exemplo, HALL) e então carregue em RESET enquanto o nome do modo de efeito perimétrico estiver em indicação.

Todos os ajustes em tal modo, incluindo os ajustes de graves, agudos e super-graves, são reajustados aos valores de fábrica.

Ajuste do som

Embora a qualidade sonora deste sistema de colunas já esteja ajustada, pode-se alterar os ajustes de cada modo de efeito perimétrico individualmente, tal como desejar. Os seguintes ajustes permanecem armazenados no respectivo modo de efeito perimétrico, até que os altere.

1 Reproduza um programa e seleccione um modo de efeito perimétrico.
2 Realize os seguintes ajustes sonoros de acordo com a sua preferência e/ou o tipo de programa que esteja a assistir.

Para	carregue em
ajustar o nível do super-altifalante de graves	SUPER WOOFER MODE 1, 2 ou OFF*
ajuster o nível de super-graves	S.WOOFER + ou -
ajustar o nível de graves	BASS + ou -
ajustar o nível de agudos	TREBLE + ou -
ajustar o balanço	BALANCE L ou R**

* SUPER WOOFER MODE 1 proporciona sons graves potentes ideais para filmes. SUPER WOOFER MODE 2 oferece um efeito mais sutil, propício para músicas.

** Visto que BALANCE L e R controlam o som proveniente das colunas frontais, tais controlos têm pouco efeito sobre DOLBY PRO LOGIC quando a fonte de programa possuir uma alta proporção de som proveniente do canal central.

O ajuste do som é armazenado no modo de som perimétrico seleccionado.

Para restaurar os ajustes de fábrica

1 Escolha um modo de som perimétrico.
2 Pressione RESET enquanto ajusta os níveis. Isso retorna somente os níveis do modo seleccionado actualmente aos seus valores de fábrica.

Ajuste do volume com o telecomando Sony

Ajuste o interruptor VOLUME SYNCHRO na coluna frontal (esquerda) para «ON». Logo, você pode ajustar o volume com o telecomando fornecido com o seu televisor Sony. Neste caso, ajuste os altifalantes internos do televisor para «OFF».

Coluna frontal (esquerda)

Nota

Esta função funciona somente com um televisor Sony. Você não pode controlar o volume deste sistema de colunas de altifalantes com o telecomando de um outro fabricante.

Nos seguintes casos, ajuste o interruptor VOLUME SYNCHRO para «OFF».

• Quando o seu televisor for da Sony mas não pode desligar os altifalantes internos.
• Quando você não quiser ajustar o volume deste sistema de colunas de altifalantes com o telecomando do televisor.

Utilização de uma coluna central externa

Visto que este sistema incorpora um altifalante central (consulte a página 4), não é necessário ligar uma coluna central. Entretanto, é possível efectuar a ligação de uma coluna central, caso já possua uma, aos terminais EXTERNAL CENTER SPEAKER. Certifique-se de utilizar um altifalante com impedância entre 4 a 8 ohms para a coluna central.

Utilize uma chave de fenda e retire o parafuso que mantém fixa a cobertura da tecla CENTER SPEAKER. A seguir, carregue na tecla CENTER SPEAKER. Isto desligará a coluna central interna e direcionará o sinal do canal central aos terminais EXTERNAL CENTER SPEAKER.

A ligação de uma coluna central externa possibilita-lhe seleccionar dentre 4 diferentes modos centrais Dolby Pro Logic Surround: NORMAL, WIDE, 3 CH (3 Canais logic) ou PHANTOM. Utilize o modo NORMAL ou WIDE. Quanto a detalhes sobre o som perimétrico Dolby Pro Logic Surround, consulte a página 14.

1 Carregue em SURROUND na coluna frontal (esquerda) para seleccionar PRO LOGIC (quando uma coluna central externa estiver ligada, a indicação «PRO LOGIC EXTERNAL» aparece no mostrador ao invés de «PRO LOGIC»).
2 Carregue algumas vezes na tecla CTR MODE na coluna frontal esquerda, até que o modo central desejado apareça no mostrador.

3 Ajuste os níveis de volume das colunas e o tempo de retardo, se necessário, referindo-se à página 10.

Verificação de problemas

Caso alguma das dificuldades a seguir surja durante a operação deste sistema de colunas, utilize o guia de verificação de problemas a seguir para solucionar o problema. Caso algum problema persista, consulte o seu agente Sony mais próximo.

Ausência de som nas colunas de altifalantes.

→ Verifique se os componentes de áudio estão firmemente ligados às colunas.
→ Certifique-se de ter seleccionado a entrada correcta (1 ou 2).
→ Carregue em MUTING para cancelar a função de silenciamento.
→ Carregue em MASTER VOL + para aumentar o volume.
Aumente o volume no televisor para incrementar o nível de saída ao utilizar os terminais VARIABLE AUDIO OUTPUT do televisor.

Ausência de som ou somente um nível muito baixo de som é ouvido das colunas posteriores.

→ O efeito perimétrico está desactivado.
→ Ajuste o volume das colunas posteriores (consulte a página 10).
→ Verifique o balanço da imagem virtual do som com o sinal de teste TEST TONE (consulte a página 10).
O transmissor de infravermelhos está demasiadamente distante da, ou não voltado de frente para a coluna posterior activa (consulte a página 7).
→ Remova quaisquer obstáculos entre o transmissor e a coluna posterior (activa).

Ausência de som da coluna central.

→ Certifique-se de ter seleccionado o modo de efeito perimétrico PRO LOGIC.
→ Não há coluna central ligada, porém a tecla CENTER SPEAKER no painel posterior está ajustada na posição EXTERNAL.

→ Foi ligada uma coluna central externa, porém o modo central Dolby Pro Logic Surround está ajustado em PHANTOM.
→ Foi ligada uma coluna central externa, porém a tecla CENTER SPEAKER no painel posterior está ajustada na posição INTERNAL.

Presença de zumbidos ou ruídos excessivos.

→ Afaste o cabo de ligação de quaisquer transformadores ou motores, e mantenha o mesmo distante pelo menos 3 metros de lâmpadas fluorescentes.
→ Ligue os altifalantes ao seu videogravador ou conversor de TV a cabo no lugar do seu televisor (consulte a página 6).

Não é possível efectuar operações à distância.

→ Aponte o telecomando ao sensor remoto na coluna frontal esquerda.
→ Remova quaisquer obstáculos entre o telecomando e a coluna esquerda deste sistema.
→ Substitua as pilhas no telecomando.

O volume não pode ser controlado com o telecomando do televisor.

→ O interruptor VOLUME SYNCHRO no painel posterior está na posição «OFF».
→ Há altifalantes não fabricados pela Sony ligados ao televisor.

Especificações

Secção do amplificador

Potência de saída contínua RMS

Total 200 W

Central 50 W (4 ohms a 1 kHz, D.H.T. 9 %)

Frontal 25 W + 25 W (8 ohms a 1 kHz, D.H.T. 9 %)

Altifalante de super graves

35 W + 35 W (6 ohms a 40 Hz, D.H.T. 9 %)

Posterior 30 W (8 ohms a 1 kHz, D.H.T. 9 %)

Sensibilidade/impedância de entrada

1/2 450 mV, 50 Kohms

CONTROL S

(HCD) Somente HCD-VA550 Sony

Saída

1/2 450 mV, 1 Kohms

Coluna central externa

50 W (4 ohms a 1 kHz, D.H.T. 9 %), 4-8 ohms

Aceita somente EMT-VA57

Coluna de altifalantes direita

Aceita somente SAVA-57 com cabo de altifalante exclusivo

Controlo de tonalidade

Secção das colunas de altifalantes Tipo

Frontal Tipo de reflexão de graves

Central Tipo de reflexão de graves

Super-graves Tipo SAW

Posterior Tipo de reflexão de graves

Unidade de altifalantes

Informações adicionais

Generalidades

Alimentação 220-230 V CA, 50/60 Hz

Consumo de energía

Coluna frontal 120 W

Coluna frontal esquerda (L): 24 kg

Coluna frontal direita (R): 21 kg

Acessórios fornecidos:

Sistema de colunas de altifalantes posterior sem fio SA-IF57 (activa 1, passiva 1)

Transmissor de infravermelhos sem fio EMT-VA57 (1)

Cabo de ligação das colunas de altifalantes frontal esquerda/direita, 3,5 m (1)

Cabo de ligação das colunas de altifalantes posteriores, 10 m (1)

Cabo de ligação de áudio, 1,5 m (1) Telecomando RM-J57 (1)

Pilhas Sony SUM-3 (NS) (2)

Adaptador SCART (1) (somente para uso na Europa)

Opção

Painel intercambiável TAC-VA57/BM, VA57/MM

O desenho e as especificações estão sujeitos a modificações sem aviso prévio.

Glossário

Modo central

Ajuste dos altifalantes para aprimorar o modo de efeito perimétrico Dolby Pro Logic Surround. Seleccione um dos quatro modos centrais a seguir, de acordo com o seu sistema de colunas de altifalantes.

- Modo NORMAL

Seleccione o modo NORMAL, caso efectue a ligação de uma coluna central de pequeno porte a este sistema de colunas. Visto que uma coluna pequena não é capaz de produzir graves suficientes, os sons graves do canal central são emanados pelas colunas frontais.

O sinal de teste é emanado tal como ilustrado na página 10.

- Modo WIDE

Seleccione o modo WIDE, caso ligue uma coluna central equivalente às duas colunas frontais. Com o modo WIDE, poderá obter o efeito máximo do som Dolby Surround.

O sinal de teste é emanado tal como ilustrado na página 10.

- Modo 3 CH LOGIC

Seleccione o modo 3 CH LOGIC, caso não deseje utilizar as colunas posteriores para a saída de som. O som do canal posterior é emanado pelas colunas frontais, proporcionando-lhe alguns dos efeitos perimétricos sem a utilização de colunas posteriores.

O sinal de teste é emanado:

- Modo PHANTOM

Seleccione o modo PHANTOM, caso não deseje utilizar a coluna central para a saída de som. O som do canal central é emanado pelas colunas frontais.

O sinal de teste é emanado:

Tempo de retardo

Lacuna de tempo entre a saída do som perimétrico das colunas frontais e das colunas posteriores. Mediante o ajuste do tempo de retardo das colunas posteriores, pode-se obter a sensação de presença. Ajuste um tempo de retardo mais longo, caso tenha instalado as colunas posteriores num recinto pequeno ou próximo à sua posição de audição, e ajuste-o mais curto, caso tenha instalado as colunas posteriores num recinto amplo ou distantes da sua posição de audição.

Efeito perimétrico Dolby Pro Logic Surround

Sistema de descodificação de som Dolby Surround padronizado nos programas de TV e filmes.

Comparado com o sistema Dolby Surround anterior, o Dolby Pro Logic Surround aprimora a imagem virtual do som mediante a utilização de quatro canais independentes: para efeitos de áudio fora do écran, para diálogos no écran, para efeitos panorâmicos da esquerda para a direita e para músicas. Tais canais manipulam o som a ser escutado e intensifica a acção desenrolada na cena. Para tirar vantagem do sistema Dolby Pro Logic, requer-se ao menos um par de colunas posteriores e/ou uma coluna central. É necessário, ainda, seleccionar o modo central apropriado para desfrutar do efeito total.

Dolby Surround

Sistema de codificação e descodificação do som Dolby Surround para uso do consumidor. Dolby Surround descodifica os canais extras das pistas de áudio codificadas com Dolby Surround nos filmes de vídeo e programas de TV, produzindo efeitos sonoros e ecos que tornam a acção no écran mais envolvente.

Índice remissivo

V, W, X, Y, Z

Verificação de problemas 13

Volume dos altifalantes 10

A, B

Ajuste

agudos 11

graves 11

nível do super-altifalante de

graves 11

tempo de retardo 10

volume 9

volume da coluna 10

C

Coluna central externa 12

Colunas

disposição 7

ligação 5

Conexão. Consulte Ligações.

D

Desempacotamento 4

E, F, G, H, I, J, K

Efeito perimétrico Dolby Pro

Logic

Surround 4,9,14

modo central 12, 14

Interruptor VOLUME

SYNCHRO 11

L

Ligações

cabo de alimentação CA 6

colunas de altifalantes 5

componentes de áudio 7

televisor/videogravador 6

M, N, O, P, Q, R

Modo central 12, 14

modo NORMAL 12,14

modo PHANTOM 12, 14

modo 3 CH LOGIC 12, 14

modo WIDE 12, 14

S

Sinal de teste 10

Som com efeito perimétrico

Surround 9, 10, 11

Som Dolby Surround 14

T, U

Telecomando 4, 9, 10, 11

Tempo de retardo 10, 14

VORSICHT
