Produkttyp	Super-Tweeter
Marke	Sony
Modell	SS-TW100ED
Abmessungen (Super-Tweeter)	110 × 70 × 140 mm (B × H × T)
Gewicht (Super-Tweeter)	0,7 kg
Gewicht (Frequenzweichengehäuse)	0,85 kg
Nennimpedanz	8 Ohm
Frequenzgang	5.000 Hz – 100.000 Hz
Maximale Eingangsleistung	100 W (bei 5 kHz, -12 dB/Okt mit Frequenzweiche)
Empfindlichkeit	86 dB/W/m
Wählbare Trennfrequenzen	20 kHz, 30 kHz, 40 kHz (-12 dB/Okt)
Einstellbarer Winkel	±15° seitlich
Gehäusematerial	Kugelförmiges Aluminium
Membranmaterial	Graphit-Kohlenstoff-Kalotte
Mitgeliefertes Zubehör	Frequenzweichengehäuse (1)
Empfohlene Reinigung	Weiches, leicht feuchtes Tuch mit neutralem Reinigungsmittel
Gebrauchshinweise	Mit Frequenzweichengehäuse verwenden, Polarität beachten, maximale Leistung nicht überschreiten, Schutzgitter nicht entfernen

Häufig gestellte Fragen - SSTW100ED SONY

Wie schließe ich den Super-Tweeter SS-TW100ED an einen Verstärker an?

Verbinden Sie die Eingangsklemme des Super-Tweeters mit der Klemme SUPER TWEETER des mitgelieferten Frequenzweichengehäuses und dann die Klemme INPUT des Frequenzweichengehäuses mit der Ausgangsklemme des Verstärkers. Stellen Sie sicher, dass der Verstärker beim Anschließen ausgeschaltet ist, und beachten Sie die Polarität (+/-).

Welche Trennfrequenz soll ich wählen?

Die Trennfrequenz wird durch Anschließen der Kabel an die Klemmen INPUT des Frequenzweichengehäuses ausgewählt. Wählen Sie 20 kHz, 30 kHz oder 40 kHz je nach den Eigenschaften Ihrer Hauptlautsprecher. Für herkömmliche Tweeter ist 20 kHz oft geeignet.

Wie stelle ich den Winkel des Super-Tweeters ein?

Der Super-Tweeter kann seitlich um ±15° gegenüber seiner Normalposition (0°) geneigt werden. Lockern Sie die Einstellschraube leicht, richten Sie ihn auf die Hörposition aus und ziehen Sie sie dann wieder fest.

Kann ich den Super-Tweeter ohne das Frequenzweichengehäuse verwenden?

Nein, das Frequenzweichengehäuse ist unerlässlich, um den Lautsprecher vor zu tiefen Frequenzen zu schützen und die Trennung auszuwählen. Seine Verwendung verhindert Schäden am Super-Tweeter.

Welche Impedanz hat der Super-Tweeter?

Die Nennimpedanz beträgt 8 Ohm. Der Verstärker muss daher eine 8-Ohm-Last unterstützen, um ordnungsgemäß zu funktionieren.

Wie reinige ich den Super-Tweeter?

Reinigen Sie das Gehäuse mit einem weichen Tuch, das leicht mit Wasser oder einer neutralen Reinigungslösung angefeuchtet ist. Verwenden Sie niemals Scheuerschwämme, Scheuerpulver, Alkohol oder Benzin.

Kann der Super-Tweeter auf jeder Oberfläche platziert werden?

Stellen Sie ihn auf eine ebene und stabile Oberfläche, vorzugsweise auf die Oberseite des Hauptlautsprechers. Vermeiden Sie geneigte Flächen, feuchte, staubige oder sonnenexponierte Orte.

Welche Lautsprecherkabel werden empfohlen?

Verwenden Sie hochwertige Kabel mit möglichst großem Durchmesser, aber nur der erforderlichen Länge. Halten Sie sie von Netzkabeln fern, um Störungen zu vermeiden.

Was tun, wenn der Bass schwach ist?

Überprüfen Sie, ob die Polarität der Anschlüsse korrekt ist (+ an +, - an -). Eine umgekehrte Polarität schwächt den Bass. Stellen Sie auch sicher, dass die Klemmschrauben fest angezogen sind.

Kann ich das Schutzgitter des Super-Tweeters entfernen?

Nein, das Schutzgitter ist extrem empfindlich und kann nicht entfernt werden. Der Versuch, es abzunehmen, kann den Lautsprecher beschädigen.

BEDIENUNGSANLEITUNG SSTW100ED SONY

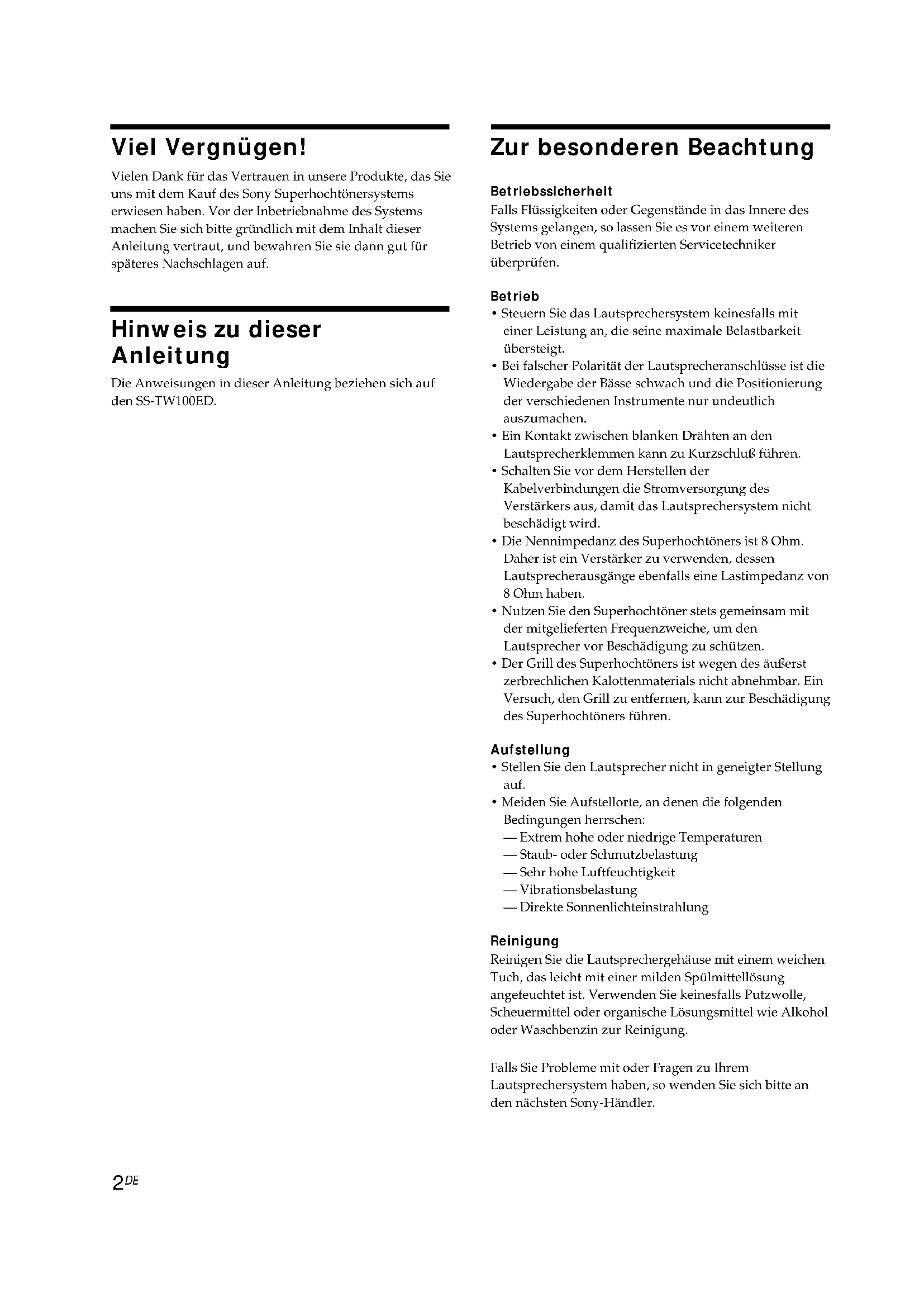

Vielen Dank für das Vertrauen in unsere Produkte, das Sie uns mit dem Kauf des Sony Superhochtonersystems erwiesen haben. Vor der Inbetriebnahme des Systems machen Sie sichitte grundlich mit dem Inhalt dieser Anleitung vertraut, und bewahren Sie sie dann gut für späteres Nachschlagen auf.

Hinweis zu dieser Anleitung

Die Anweisungen in dieser Anleitung beziehen sich auf den SS-TW100ED.

Zur besonderen Beachtung

Betriebssicherheit

Falls Flüssigkeiten oder Gegenstände in das Innere des Systems gelangen, so setzen Sie es vor einem weiteren Betrieb von einem qualifizierten Servicetechniker überprüfen.

Betrieb

• Steuern Sie das Lautsprechersystem keinesfalls mit einer Leistung an, die seine maximale Belastbarkeit übersteigt.
• Bei falscher Polarität der Laufsprecheranschlüsse ist die Wiedergabe der Bände schwach und die Positionierung der verschiedene Instrumente nur undeutlich auszumachen.
• Ein Kontakt zwischen blanken Drahten an den Laufsprecherklemmen kann zu Kurzschluß führen.
• Schalten Sie vor dem Herstellen der Kabelverbindungen die Stromversorgung des Verständers aus, damit das Lautsprechersystem nicht beschadigt wird.
  Die Nennimpedanz des Superhochtoners ist 8 Ohm.
  Daher ist ein Veränder zu verwenden, dessen
  Lautsprecherausgabe)&&einsfalls eine Lastimpedanz von 8 Ohm haben.
• Nutzen Sie den Superhochtöner stets gemeinsam mit der mitgelieferten Freqenzweiche, um den Laufsprecher vor Beschädigung zu schützen.
• Der Grill des Superhochtöners ist wegen des äußerst zerbrechlichen Kalottenmaterials nicht abnehmbar. Ein Versuch, den Grill zu entfern, kann zur Beschädigung des Superhochtörs führen.

Aufstellung

• Stellen Sie den Laufsprecher nicht in geneiger Stellung auf.
• Meiden Sie Aufstellorte, an denen die folgenden Bedingungen herrschen:

— Extrem hohe oder niedrige Temperaturen
Staub-oder Schmutzbelastung
Sehr hohe Luftfeuchtigkeit
Vibrationsbelastung
— Direkte Sonnenlichteinstrahlung

Reinigung

Reinigen Sie die Lautsprachergehause mit einem weichen Tuch, das leicht mit einer milden Spülmittellösung angefeucht ist. Verwenden Sie keinesfalls Putzwolle, Scheuermittel oder organische Lösungsmittel wie Alkohol oder Waschbenzin zur Reinigung.

Falls Sie Probleme mit oder Fragen zu ihrem Laufsprechersystem haben, so wenden Sie sichitte an den nachsten Sony-Handler.

Merkmale von SS-TW100ED

Superhochtöner für die Wiedergabe von Höchstk节能环保

Der SS-TW100ED ist ein Superhochtöner mit der Fähigkeit, extrem hohe Frequenzen bis zu 100kHz wiederzugeben. Damit eignet er sich ideal für die Klangsysteme der nachsten Generation.

Einstellbarer Laatsprecherwinkel für optimalen Effekt

Wegen der hohen Richtcharakteristik von Frenquenzen über 20kHz ist der Superhochtoner seitlich um bis zu ± 15 Grad verstellar.

Designstruktur für die Wiedergabe ultrahoher Frenzen

• Spharisches Aluminiumgehäuse für minimale Klangverfalschung
• Leichte und hochsteife Hartkalottenmembran aus Graphit-Verbundmaterial

Hochwertige Frequenzweiche als Zubehor

Die mitgelieferte Frequenzweiche ermöglich die Wahl von Anschlußklemmen ohne die übliche

Signalverfalschung bei der Wahl der Eckfrequenzen mit einem herkömmlichen Umschalter.

Erreichen der bestmöglichen Klangqualität

Positionierung des Superhochtaners

• Stellen Sie den Superhochtöner auf ihre Laufsprecherbox. Dabei muß die Oberseite der Box vollig horizontal ausgerichtet sein.
• Um die richtige Zeitabstimmung der Laufsprecher zu gewährleisten, stellen Sie den Superhochtöner so auf, daß er auf derselben Vertikalen wie die Hochtöreninheiten im genutzten Laufsprechersystem liegt.

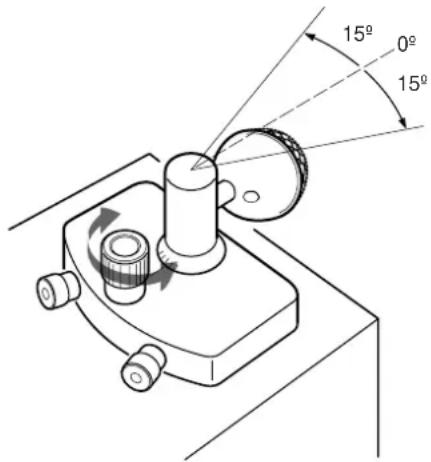

Ausrichtung des Superhochtoners

Aufgrund der extrem hohen Richtwirkung bei Frequenzen über 20kHz laßt sich der Superhochtöner lateral in einem Bereich von ± 15 Grad einstellen (wobei allerdings die Normaleinstellung 0 Grad ist). Auf diese Weise ist eine direkte Klangabstrahlung auf die Hörposition möglich.

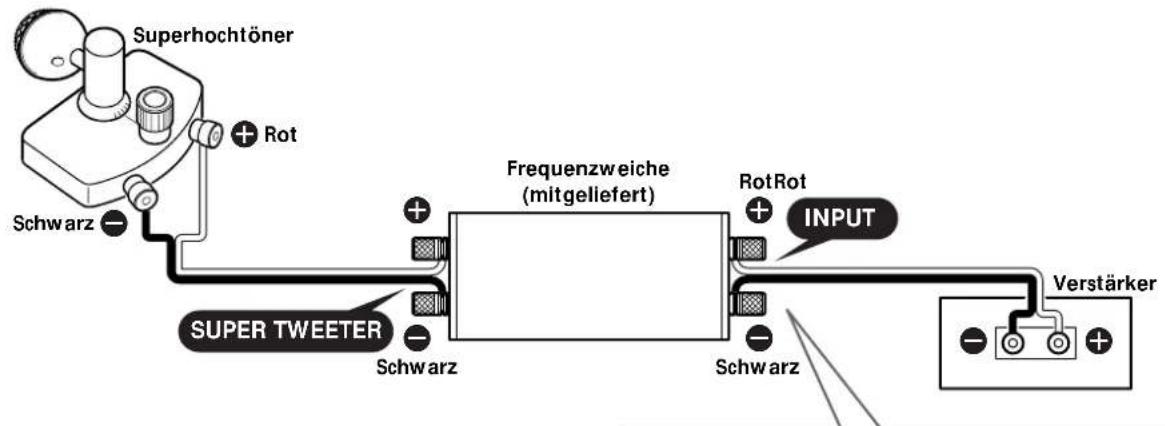

Anschluß an einen Veränderker

Verbinden Sie die Eingangsklemme am Superhochtöner mit der Klemme SUPER TWEETER an der mitgelieferten Frequenzweiche und deren Klemme INPUT mit dem Laufsprecherausgang am Verträger.

Lautsprecherkabel (nicht mitgeliefert)

Die Klangqualität des Laufsprechersystems hangt weltgehend von der Qualität der

Lautsprecherkabel ab. Da die Klangqualität des SS-TW100ED insbesondere schon auf geringfälligige Unterschiede in den Lautsprecherkabeln empfindlich reagiert, sind möglichst hochwertige Lautsprecherkabel zu wahlen, die ihren persönlichen Vorstellungen entsprechen. Die Kabel sollen einen möglichst große Querschnitt haben und so kurz wie möglich gehalten sein.

Außer dem sollen den Laufsprecherkabel einen möglichsten Abstand von allen Stromversorgungskabeln haben.

Hinweise zu den Anschlüssen

Zum Schutz vor Beschadigung muß der Superhochtöner stets in Zusammenhang mit der mitgelieferten Frequenzwiche eingesetzt werden.
Derrechte und linke Laufsprecher muß richtig mit den entsprechenden Verstärkerausgaben R (rechts) und L (links) verbunden werden.
Der positive (+) und negative (-) Eingang am Laufsprecher muß richtig mit den entsprechenden Verstärkerausgängen (+ / - ) verbunden werden.
Die Schrauben am Lautsprecheranschlu fest anziehen, da sonst die Klangqualitat reduziert wird und es u.U. zu Rauschen kommt.
- Stellen Sie sichere, daß die Kabel fest mit den Klemmen am Lautsprecher, der Frenzweiche und dem Veränder verbunden sind.
Kabel durrenf keinesfalls in scharfem Winkel (d.h. 90 Grad oder weniger) gebogen werden
- Keinesfalls eine positive (+) Klemme mit einer negativen (-) verbinden, daß ein Kurzschluf droht.

Wahl der Eckfrequenz

Wahlen Sie die Eckfrequenz anhand der Kenndaten des verwendeten Lautsprechersystems. Beim Superhochtoner wird die Eckfrequenz durch Änderung der Beschaltung an der INPUT-Klemme der Frequenzweiche umgeschaltet.

Frequenzgang 5.000 Hz bis 100.000 Hz

Maximale Belastbarkeit 100 W (5.000 Hz, -12 dB/

Oktave (bei Einsatz der

Frequenzwichte))

Empfindlichkeit 86 dB/W/m

Eckfrequenzen 20kHz 30kHz 40kHz

(-12dB / Oktave)

Abmessungen (B/H/T)

Superhochtoer: ca.110·70·140 mm

Frequenzweiche: ca. 70·70·210 mm

Gewicht

Superhochtöner: ca. 0,7 kg

Frequenzwiche: ca. 0,85 kg

Zubehör Frequenzweiche (1)

Änderung, die dem technischen Fortschritt dieren, bleiben vorbehalten.

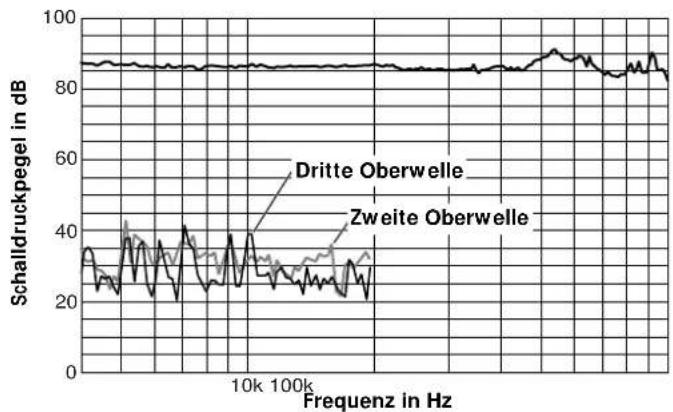

Frequenzgang/Klirrfaktor

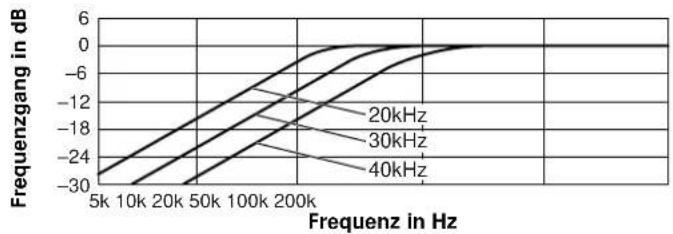

Übergangsfrequency-Charakteristik

Bienvenidos!

Ca. 70 · 70 · 210 ~mm

Gewicht

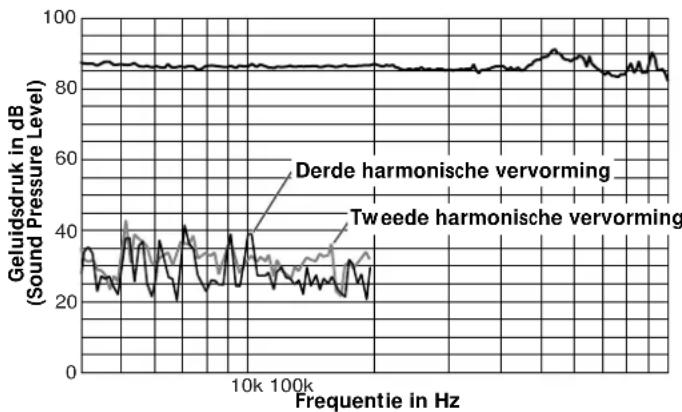

Frequentiebereik/Harmonische verrormingsfactor
