SSTW100ED - Altoparlante SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Super tweeter
Marca	Sony
Modello	SS-TW100ED
Dimensioni (super tweeter)	110 × 70 × 140 mm (L × A × P)
Peso (super tweeter)	0,7 kg
Peso (scatola di rete)	0,85 kg
Impedenza nominale	8 ohm
Risposta in frequenza	5.000 Hz – 100.000 Hz
Potenza di ingresso massima	100 W (a 5 kHz, -12 dB/ott con rete)
Sensibilità	86 dB/W/m
Frequenze di taglio selezionabili	20 kHz, 30 kHz, 40 kHz (-12 dB/ott)
Angolo regolabile	±15° lateralmente
Materiale del contenitore	Alluminio sferico
Materiale del diaframma	Cupola in grafite-carbone
Accessori forniti	Scatola di rete (1)
Pulizia raccomandata	Panno morbido leggermente umido con detergente neutro
Precauzioni d'uso	Usare con la scatola di rete, rispettare la polarità, non superare la potenza massima, non rimuovere la griglia

Domande frequenti - SSTW100ED SONY

Come collegare il super tweeter SS-TW100ED a un amplificatore?

Collegare il terminale di ingresso del super tweeter al terminale SUPER TWEETER della scatola di rete fornita, quindi il terminale INPUT della scatola di rete al terminale di uscita dell'amplificatore. Assicurarsi che l'amplificatore sia spento durante il collegamento e rispettare la polarità (+/-).

Quale frequenza di taglio scegliere?

La frequenza di taglio si seleziona collegando i cavi ai terminali INPUT della scatola di rete. Scegliere 20 kHz, 30 kHz o 40 kHz in base alle caratteristiche dei diffusori principali. Per tweeter classici, 20 kHz è spesso adatto.

Come regolare l'angolo del super tweeter?

Il super tweeter può essere inclinato lateralmente di ±15° rispetto alla sua posizione normale (0°). Allentare leggermente la vite di regolazione, orientarlo verso la posizione di ascolto, quindi serrare.

Posso utilizzare il super tweeter senza la scatola di rete?

No, la scatola di rete è indispensabile per proteggere l'altoparlante dalle frequenze troppo basse e per selezionare il taglio. Il suo utilizzo evita di danneggiare il super tweeter.

Qual è l'impedenza del super tweeter?

L'impedenza nominale è di 8 ohm. L'amplificatore deve quindi supportare un carico di 8 ohm per funzionare correttamente.

Come pulire il super tweeter?

Pulire il cabinet con un panno morbido leggermente inumidito con acqua o una soluzione detergente neutra. Non utilizzare mai tamponi abrasivi, polvere abrasiva, alcool o benzina.

Il super tweeter può essere posizionato su qualsiasi superficie?

Posizionarlo su una superficie piana e stabile, preferibilmente sulla parte superiore del diffusore principale. Evitare superfici inclinate, luoghi umidi, polverosi o esposti al sole.

Quali cavi per diffusori consigliare?

Utilizzare cavi di alta qualità e di diametro più largo possibile, ma di lunghezza strettamente necessaria. Tenerli lontani dai cavi di alimentazione per evitare interferenze.

Cosa fare se il suono è debole nei bassi?

Verificare che la polarità dei collegamenti sia corretta (+ a +, - a -). Un'inversione di polarità indebolisce i bassi. Assicurarsi anche che le viti dei terminali siano ben serrate.

Posso rimuovere la griglia del super tweeter?

No, la griglia è estremamente fragile e non può essere rimossa. Tentare di rimuoverla rischia di danneggiare l'altoparlante.

MANUALE UTENTE SSTW100ED SONY

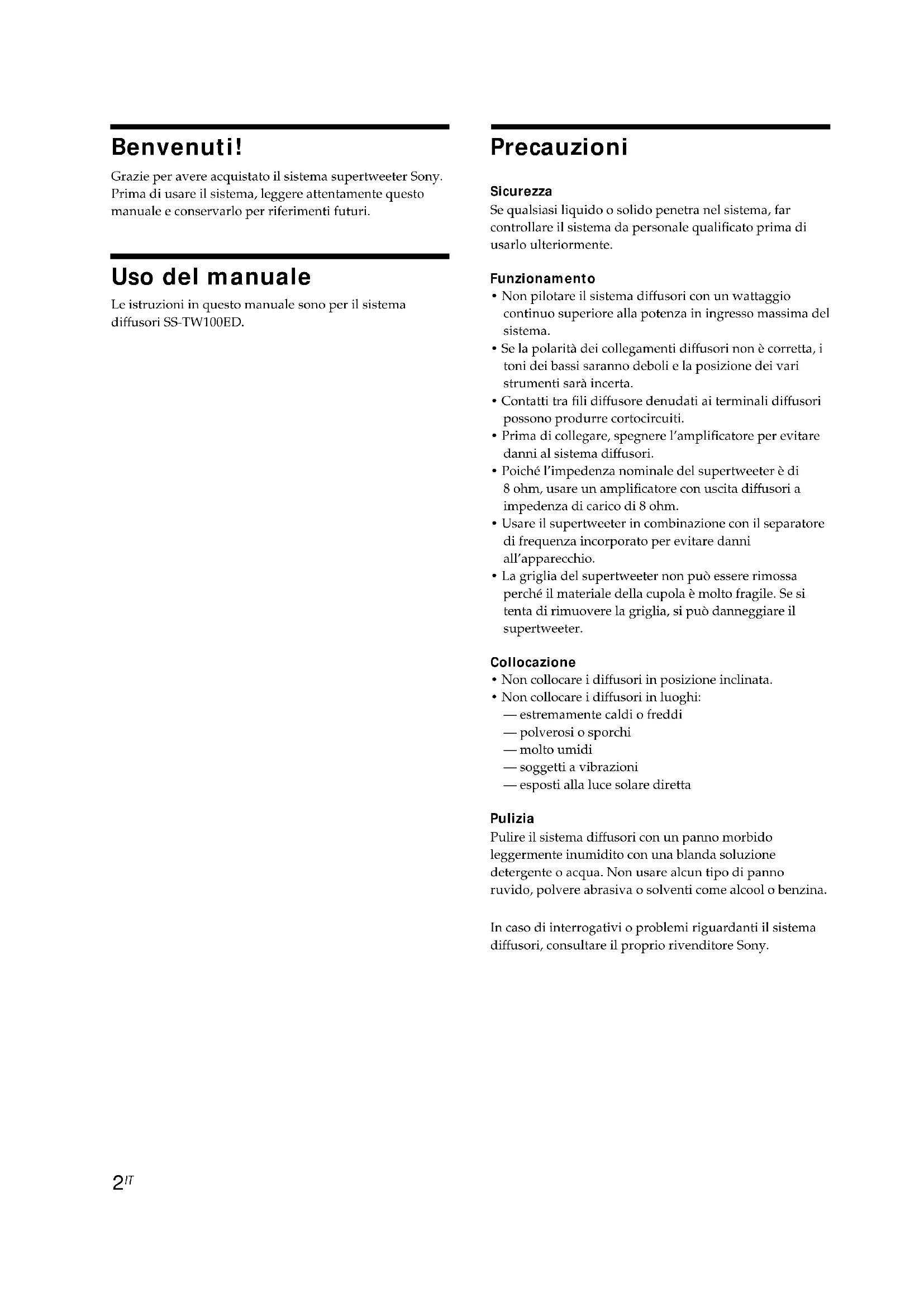

Grazie per avere acquistato ilsystema supertweeter Sony. Prima di usare il systema, leggere attendamente quello manuale e conservarlo per riferimenti futuri.

Uso del manuale

Le istruzioni in quello manuale sono per il sistema diffusori SS-TW100ED.

Precauzioni

Sicurezza

Se qualsiasi liquido o solido penetr nelsystema, far controllare il systema da personale qualificato prima di uso ultriormente.

Funzionamento

• Non pilotare ilsystema diffusori con un wattaggio continuo superiore alla potenza in ingresso massima del systema.
• Se la polarità dei collegamenti diffusori non è corretta, i toni dei bassi saranno deboli e la posizione dei vari strumenti sare incerta.
• Contatti tra fili diffusore denudati ai terminali diffusori possocono produrre cortocircuiti.
• Prima di collegare, spegnere l'amplificatore per evitare danni alsystema diffusori.
• Poiché l'impedenza nominale del supertweeter è di 8 ohm, usare un amplificatore con uscita diffusori a impedenza di carico di 8 ohm.
• Usare il supertweeter in combinazione con il separatore di frequenza incorpore per evitare danni all'apparecchio.
• La griglia del supertweeter non può essere rimossa perché il materiale della cupola è molto fragile. Se si tenta di rimuovere la griglia, siouldanneggiarile supertweeter.

Colloczione

Non collocare i diffusori in posizione inclinata.
Non collocare diffusori in luoghi:

estremamente caldi o freddi
—polverosi o sporchi
— moltou mudi
— soggetti a vibrazioni
esposti alla luce solare diretta

Pulizia

Pulire ilsystemaddiffusori con un panno morbido leggermente inumidito con una blanda soluzione detergente o acqua.Non usare alcun tipo di panno ruvido,polvere abrasiva o solventi come alcohol o benzina.

In caso di interrogativi o problemi riguardanti il system diffusori, consultare il proprio rivenditore Sony.

Caratteristica dello SS-TW100ED

Supertweeter per la riproduzione delle frequenze ultra-alte

Lo SS-TW100ED é un supertweeter con la capacité di riproduire frequenze estremamente alte fino a 100kHz che lo rende ideale per i sistemi sonori della prossima generazione.

Angolazione diffusore regolabile per un effetto ottimale

Poiché le frequenze superiori a 20kHz sono caratterizzate da un' elevata direttività, il supertweeter cui esere regolato lateralmente di ± 15 gradi.

Struttura progettata per la riproduzione delle alte frequenze

• Alloggiamo sferico in alluminio per una diffrazione minima del suono
• Diaframma a semicupola in composito carbonio-grafite per leggerezza e massima rigidità

Separatore di frequenza di alta qualità fornito di seriée

Il separatore di frequenza in dotazione permette di selezionare i terminali nella tipico scadimento del segnale che si verifica quando si selezionano le frequenze di taglio con un interrottore convenzionale.

Per ottener la migliorare qualità sonora possibile

Posizionamento del supertweeter

• Collocare il supertweeter sopra la cassa diffusore. La cima della cassa diffusore deve essere perfettamente in piano.
• Per assicurare un allineamento corretto dei diffusori, posizionare il supertweeter in modo che si trovi sulla stessa linea verticale dei tweeter impiegati nelsystema diffusori usato.

Regolazione dell'orientamento

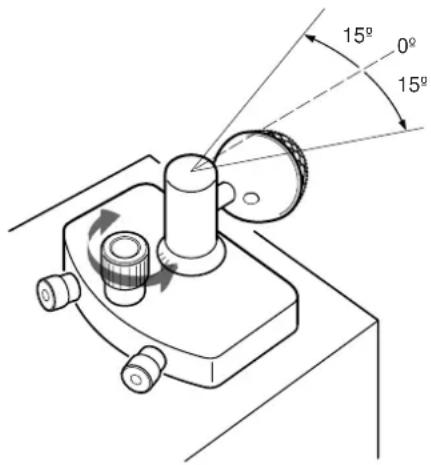

Poiché le frequenza alte al di sopra di 20kHz hanno una grande direttività, il supertweeter è stato progettato in modo da poter essere spostato lateralemente di ± 15 gradi (anche se normalmente è sulla posizione 0 grade), permettendo di orientarlo precisely verso la posizione di ascolto.

Collegamento ad un amplificatore

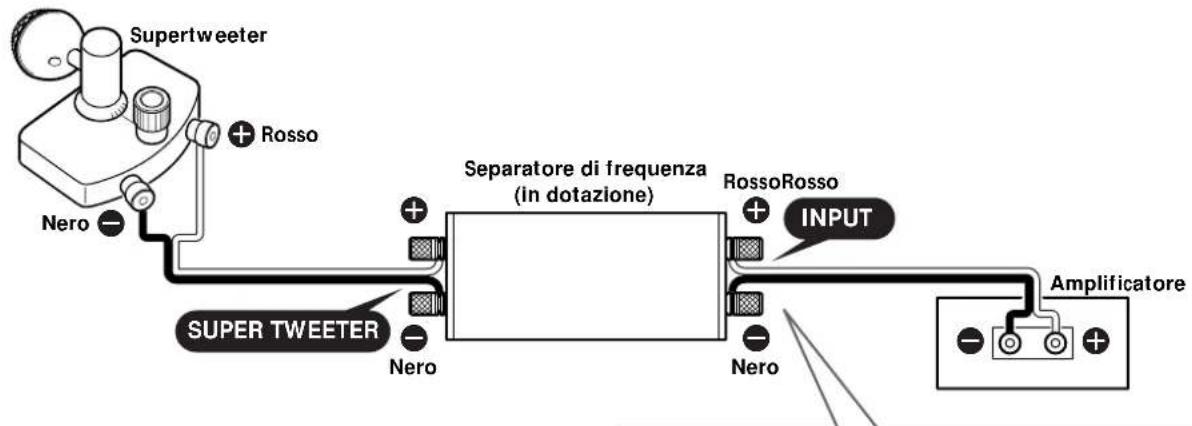

Collegare il terminale di ingresso del supertweeter al terminale SUPER TWEETER sul separatore di frequenza in dotazione e collegare il terminale INPUT del separatore di frequenza al terminale di uscita dell'amplificatore.

Cavi diffusore (non in dotazione)

La qualità sonora delsystema diffusori dipende in gran misura dallaa qualita dei cavi diffusori. Poiché la qualita sonora dello SS-TW100ED e particolarmente sensibile alle più piccole differenze nella qualita dei cavi diffusori, scegliere cavi diffusori di alta qualita adatti alle proprie preferenze.

I cavi diffusori devono essere del maggiore diametro possibile e della lunghezza minima necessaria.

Inoltre tenere i cavi diffusori lontani tutti i cavi di alimentazione CA.

Note sui collegamenti

• Il supertweeter deve essere usato in combinazione con il separatore di frequenza in dotazione per evitare danni all'apparecchio.
  I diffusori destro e sinistro devono essere collegati in corrispondenza ai terminali di uscita (R) (destro) e (L) (sinistro) dell'amplificatore.
• I terminali di ingresso (+) e (-) del diffusore devono essere collegati in corrispondenza ai terminali di uscita (+) e (-) dell'amplificatore.
• Assicurarsi che le viti dei terminali diffusore siano ben serrate perché viti allentate causano scadimenti della qualità sonora e a volte anche disturbi.
• Assicurarsi che i cavi siano collegati saldamente ai terminali sul diffusore, sul separatore di frequenza e sull' amplificatore.
  Non disporre i cavi ad angoli acuti (cioe 90 grado o meno).
• Fare attenzione a non collegare un terminale (+) ad un terminale (-) perché questo può causare cortocircuito.

Selezione della frequenza di taglio

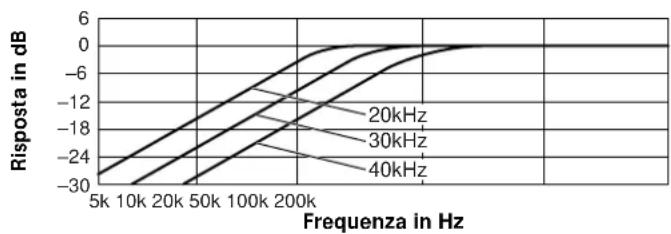

Selezionare la frequenza di taglio secondo le specifiche delsystemaddiffusori impiegato.Con il supertweeter,si cuiaggiare la frequenza di taglioambiando il collegamento al terminale INPUT sul separatore di frequenza.

A:20kHz
⑧:30kHz
: 40kHz

Caratteristiche tecniche

Impedenza 8 ohm

Risposta in frequenza 5.000 Hz - 100.000 Hz

Potenza massima in ingresso

100 watt (5.000Hz, - 12dB)

ott. (quando siusa il

separatore di frequenza))

Sensibilità 86 dB/W/m

Frequenze di transizione 20kHz 30kHz 40kHz

(-12dB / o t t.)

Dimensioni (I/a/p)

Supertweeter: Circa 110·70·140 mm

Separatore di frequenza:

Circa 70·70·210 mm

Massa

Supertweeter: Circa 0,7 kg

Separatore di frequenza:

Circa 0,85kg

Accessorini dotazioneSeparatore di frequenza (1)

Disegno e caratteristiche tecniche sono soggetti a modifiche alla preavviso.

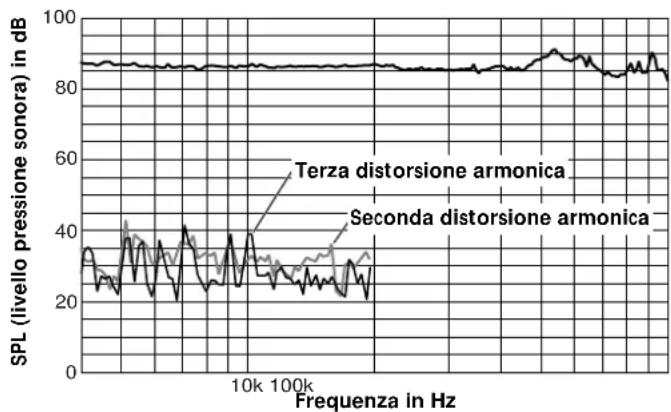

Risposta in frequenza/Fattore di distorsione armonica

Caratteristica frequenza di trasmissione
