Producttype	Super tweeter
Merk	Sony
Model	SS-TW100ED
Afmetingen (super tweeter)	110 × 70 × 140 mm (B × H × D)
Gewicht (super tweeter)	0,7 kg
Gewicht (netwerkbehuizing)	0,85 kg
Nominale impedantie	8 ohm
Frequentiebereik	5.000 Hz – 100.000 Hz
Maximaal ingangsvermogen	100 W (bij 5 kHz, -12 dB/oct met netwerk)
Gevoeligheid	86 dB/W/m
Selecteerbare scheidingsfrequenties	20 kHz, 30 kHz, 40 kHz (-12 dB/oct)
Instelbare hoek	±15° lateraal
Behuizingsmateriaal	Bolvormig aluminium
Diafragmamateriaal	Grafiet-koolstof koepel
Meegeleverde accessoires	Netwerkbehuizing (1)
Aanbevolen reiniging	Zachte, licht vochtige doek met neutraal schoonmaakmiddel
Gebruiksaanwijzingen	Gebruiken met de netwerkbehuizing, polariteit in acht nemen, maximaal vermogen niet overschrijden, rooster niet verwijderen

Veelgestelde vragen - SSTW100ED SONY

Hoe sluit ik de super tweeter SS-TW100ED aan op een versterker?

Sluit de ingangsklem van de super tweeter aan op de SUPER TWEETER-klem van de meegeleverde netwerkbehuizing, en vervolgens de INPUT-klem van de netwerkbehuizing op de uitgangsklem van de versterker. Zorg ervoor dat de versterker is uitgeschakeld tijdens het aansluiten en respecteer de polariteit (+/-).

Welke scheidingsfrequentie moet ik kiezen?

De scheidingsfrequentie wordt geselecteerd door de kabels aan te sluiten op de INPUT-klemmen van de netwerkbehuizing. Kies 20 kHz, 30 kHz of 40 kHz, afhankelijk van de kenmerken van uw hoofdluidsprekers. Voor klassieke tweeters is 20 kHz vaak geschikt.

Hoe stel ik de hoek van de super tweeter in?

De super tweeter kan lateraal worden gekanteld met ±15° ten opzichte van de normale positie (0°). Draai de stelschroef iets los, richt hem naar de luisterpositie en draai weer vast.

Kan ik de super tweeter gebruiken zonder de netwerkbehuizing?

Nee, de netwerkbehuizing is onmisbaar om de luidspreker te beschermen tegen te lage frequenties en om de scheiding te selecteren. Het gebruik ervan voorkomt schade aan de super tweeter.

Wat is de impedantie van de super tweeter?

De nominale impedantie is 8 ohm. De versterker moet dus een belasting van 8 ohm kunnen ondersteunen om correct te werken.

Hoe reinig ik de super tweeter?

Reinig de behuizing met een zachte doek die licht is bevochtigd met water of een neutrale reinigingsoplossing. Gebruik nooit schurende sponzen, schuurpoeder, alcohol of benzine.

Kan de super tweeter op elk oppervlak worden geplaatst?

Plaats hem op een vlak en stabiel oppervlak, bij voorkeur bovenop de hoofdluidspreker. Vermijd schuine oppervlakken, vochtige, stoffige of aan zonlicht blootgestelde plaatsen.

Welke luidsprekerkabels raadt u aan?

Gebruik kabels van hoge kwaliteit met een zo groot mogelijke diameter, maar met de minimaal benodigde lengte. Houd ze uit de buurt van stroomkabels om interferentie te voorkomen.

Wat moet ik doen als het geluid zwak is in de lage tonen?

Controleer of de polariteit van de verbindingen correct is (+ naar +, - naar -). Omkering van de polariteit verzwakt de lage tonen. Zorg er ook voor dat de schroeven van de klemmen goed zijn aangedraaid.

Kan ik het rooster van de super tweeter verwijderen?

Nee, het rooster is uiterst kwetsbaar en kan niet worden verwijderd. Pogingen om het te verwijderen kunnen de luidspreker beschadigen.

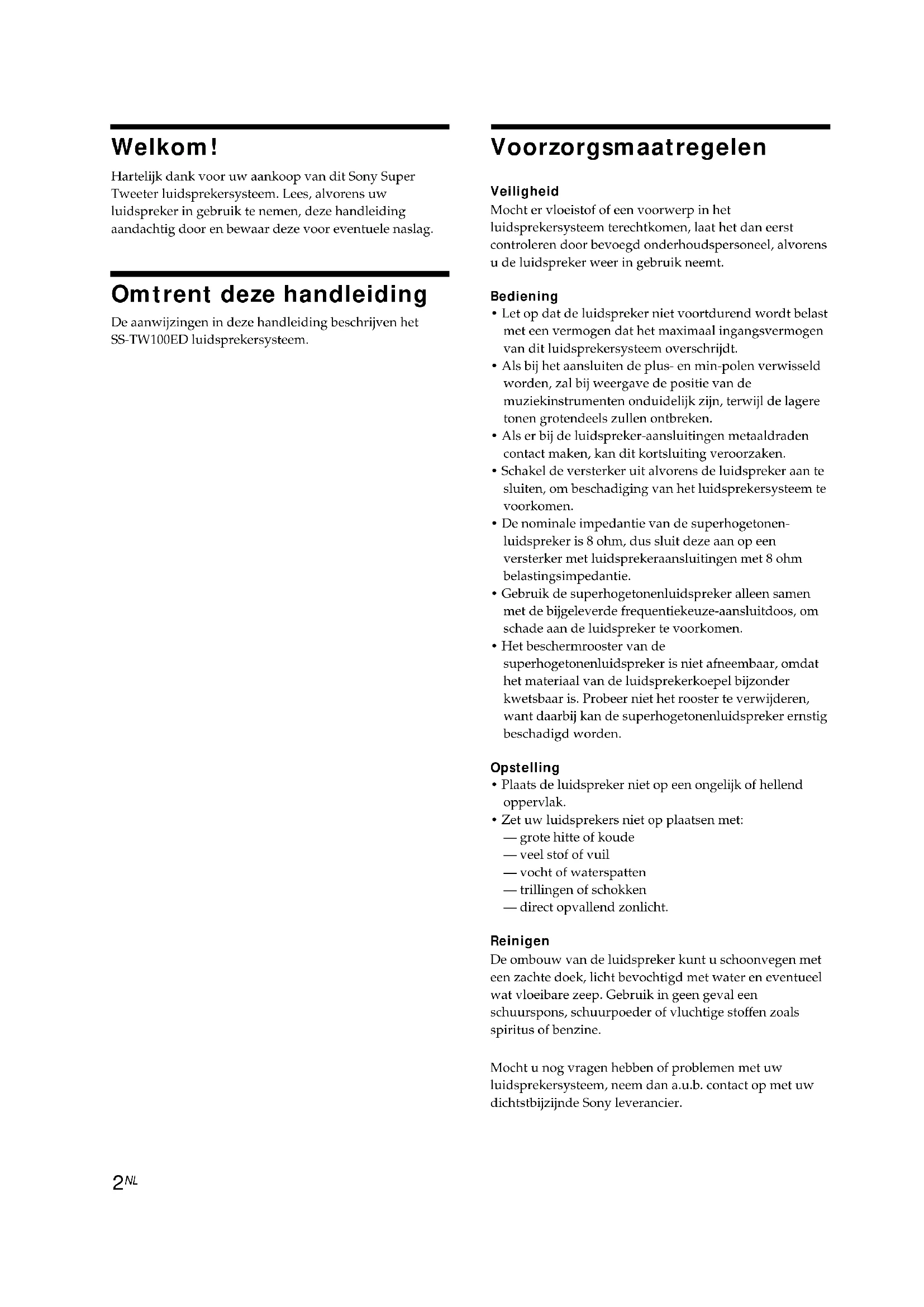

GEBRUIKSAANWIJZING SSTW100ED SONY

Hartelijk dank voor uw aankoop van dit Sony Super Tweeter luidsprekersystem. Lees, alvorens uw luidspreker in gebruik te nemen, deze handleiding aandachtig door en bewaar deze voor eventuele naslag.

Omtrent deze handleiding

De aanwijzingen in deze handleiding beschrijven het SS-TW100ED luidsprekersystem.

Voorzorgsmaatregelen

Veiligheid

Mocht er vloeistof een voorwerp in het
luidsprekersystemterechtkommen,laat het dan eerst
controleren door bevoegd onderhoudspersoneel, alvorens
u de luidspreker weer in gebruik neemt.

Bediening

• Let op dat de luidspreker Niet voortdurend worden belast met een vermogen dat het maximaal ingangsvermogen van dit luidsprekersystem overschrijdt.
• Als bij het aansluiten de plus- en min-polen verwisseld worden, zal bij weergave de positie van de muziekinstrumenten onduidelijk zijn, terwijl de lagere tonen grotendeels zullen ontbreken.
• Als er bij de luidspreker-aansluitingen metaaldraden contact maken, kan dit kortsluiting veroorzaken.
• Schakel de versterker uit alvorens de luidspreker aan te sluiten, om beschadiging van het luidsprekersysteme te voorkomen.
• De nominale impedantie van de superhogetonen-luidspreker is 8 ohm, dus sluit deze aan op een versterker met luidsprekeraansluitingen met 8 ohm belastingsimpedantie.
• Gebruik de superhogetonenluidspreker alleen samen met de bijgeleverde freiquentiekeuze-aansluitdoos, om schade aan de luidspreker te voorkomen.
• Het beschermrooster van de superhogetoneluidspreker is Niet afneembaar, waar dat het materiaal van de luidsprekerkoepel bijzonder kwetsbaar is. Probeer Niet het rooster te verwijderen, wantaar bij kan de superhogetoneluidspreker ernstig beschadigd worden.

Opstelling

• Plaats de luidspreker Niet op een ongelijk of hellend oppervlak.
• Zet uw luidsprekers Niet opplaatsen met:

—grote hitte of koude
—veel stof of vuil
— vocht of waterspatten
trillingen of schokken
direct opvallend zonlicht.

Reinigen

De ombouw van de luidspreker(Int) u schoonvegen met een zachte doek,licht bevochtigd met water en eventueel wat vlocibare zoep. Gebruik in geen geval een schuurspons, schuurpoeder of vluchtige stoffen zoals spiritus of benzine.

Mocht u nog vragen hebden of problemen met uw luidsprekersysteme, neem dan a.u.b. contact op met uw dichtstbijzijnde Sony leverancier.

Kenmerken van de SS-TW100ED

Super-tweeter voor weergave van de hoogste frequencies

De SS-TW100ED is een superhogetonenluidspreker met het vermogen tot weergave van extreem hoge frequencies tot 100kHz hetgeen deze luidspreker ideaal geschikt maakt voor de komende generatie十几年e geluidsbronnen.

In richting verstelbare luidspreker voor optimale weergavehoek

Omdat hoge tonen boven de 20kHz sterkrichtingsgevoelig zich, is de superhogetonenluidspreker tot ± 15 graden zichwaarts draaibaar gemaakt.

Speciale constructie voor ultrahogetonenweergave

• Bolvormige aluminium klankkast, om brekingseffecten tot het minimum te beperken.
• Luidsprekermembraan van grafiet-koolestofvezel in koepelvorm, uiterstlicht en vormvast.

Frequentiekeuze-aansluitdoos voor optimale signalaalzuiverheid, standard bijgeleverd

De bijgeleverde freiquentiekeuze-aansluitdoos stelt u in staat de grensfrequentie direct te kiezen, zonder de aantasting van het signal die met een keuzeschakelaar onvermijdelijk is.

Voor de bestegeluidskwaliteit

Opstelling van de superhogetoneluidspreker

• Plaat s de superhogetonenluidspreker bovenop uw gewone luidsprekerbox. Het oppervlak moet stabel, egaal en horizontaal+zijn.
• Voor de juiste tijdsaanpassing van uw luidsprekers onderling plaatst u de superhogetonenluidspreker zo nauwkeurig möglichk opdezelfde verticale as als de hogetonenluidspreker van uw luidsprekkerbox.

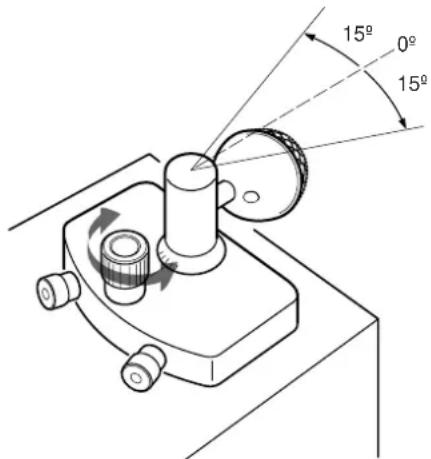

De luidspreker in richting verstellen

Omdat frequencies boven 20kHz extreem
richtingsgevoelig zijn, is de superhogetoneluidspreker
tot ± 15 graden zichwaarts draaibaar (alhoewel de normale
stand van 0 graden gewoonlijk goed za voldoen), opdat u
de luidspreker precies op uw luisterplaats kutnRCTten.

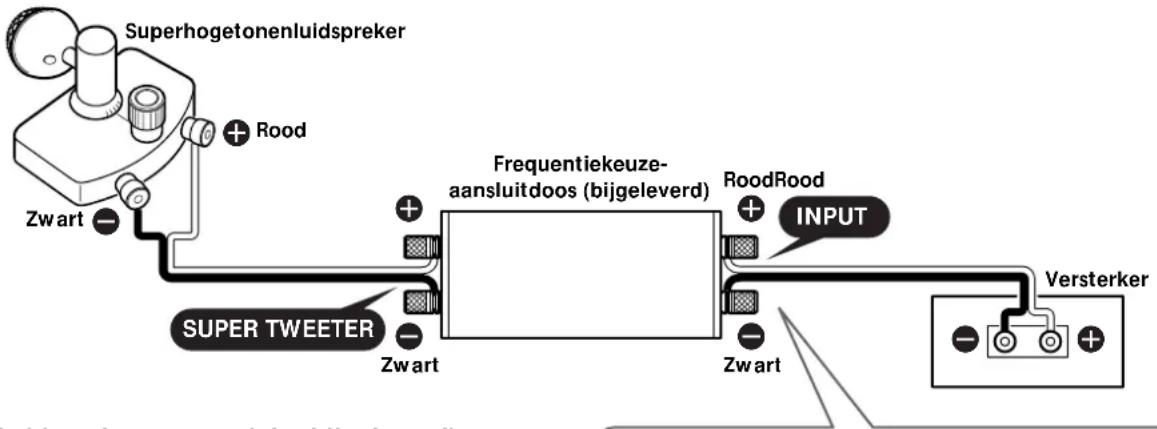

Aansluiten op een versterker

Verbind de ingangsaansluitingen van de superhogetonen-luidspreker met de SUPER TWEETER uitgangsklemmen van de bijgeleverde freqentiekeuze-aansluitdoos en verbind de INPUT aansluitklemmen van de aansluitdoos met de uitgangsaansluitingen van uw versterker.

Luidsprekersnoeren (niet bijgeleverd)

De geluidskwaliteit die het luidsprekersystem kan leveren is voor een groot deel afhankelijk van de kwaliteit van de luidsprekersnoeren. Aangezien de SS-TW100ED bijzonder gevoelig is voor de geringste verschillen in de luidsprekersnoeren, is het belangrijk dat u topkwaliteit snoeren kiest, die bovendien aan uw smaak voldoen.

De luidsprekersnoeren要去 dik möglichk zich en Niet longer dan striktoodzakelijk.

Houd de luidsprekersnoren vooral uit de buurt van alle netsnoren.

Betreffende het aansluten

• Gebruik de superhofgetonenluidspreker alleen in combinatie met de bijgeleverde frequentiekeuzeaansluitdoos, om schade aan de luidspreker te voorkomen.
• Verbind uw rechter en linker luidsprekers met de rechter (R) en linker (L) aansluitklemmen van de versterker.
  Zorg dat u de (+) en (-) ingangen van de luidspreker Niet verwisselt, maar ongekruist verbindt met de (+) en (-) uitgangen van de versterker/frequentiekeuze-aansluitdoos.
• Draai alle aansluitklemmen stevig aan, want loszittende verbindingen können de geluidskwaliteit aantasten en ook storende bijgeluidenveroorzaken.
  Zorg dat alle snoeren stevig zijn aangesloten op de aansluitklemmen, zowel op de luidspreker en de freqentiekeuze-aansluitdoos als op de versterker.
• Vermijd scherpe bochten of knikken in de luidsprekersnoeren (verbuig ze Niet meer dan 90 graden).
• Pas op dat de (+) en (-) aansluitingen elkaar nicht raken, want dat kan kortsluiting veroorzaken.

Keuze van de grensfrequentie

Kies de grensfrequentie in overeenstemming met de specificaties van uw gewone luidsprekers. U kunt de grensfrequentie voor de superhoggetonenluidspreker eenvoudig bepalen door het snoer aan te sluiten op de geschikte INPUT aansluitklem van de frequentiekeuze-aansluitdoos.

A:20kHz
B:30kHz
: 40kHz

Technische gegevens

Impedantie 8 ohms

Frequeniebereik 5.000 Hz - 100.000 Hz

Maximaal ingangsvermogen

100 watt (bji 5.000 Hz,

-12 dB/octaaf (met gebruik

van het netwerk))

Rendement 86 dB/watt/meter

Scheidingsfilterfrequencies

20kHz,30kHz,40kHz

(-12dB / octaaf)

Afmetingen (b / h / d)

Superhogotonenluidspreker:

Ca. 110· 70· 140mm

Frequentiekeuze-aansluitdoos:

Superhogotoneluidspreker:

Ca. 0,7kg

Frequentiekeuze-aansluitdoos:

Ca. 0,85kg

Bijgeleverd toebehoren Frequentiekeuze-

aansluitdoos (1)

Wijzigingen in ontwerp en technische gegevens voorbehonden, zonder kennisgeving.

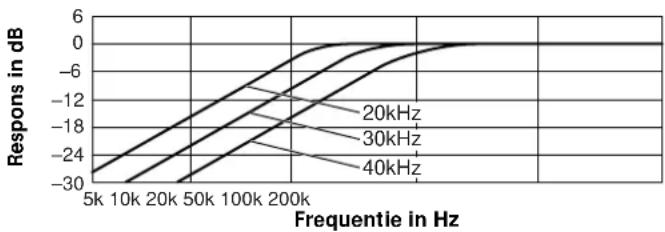

Scheidingsfilterkarakteristieken
