MANUAL DE UTILIZADOR 42HQV035 CARRIER

MANUAL DE INSTALAÇÃO

ACONDICIONADOR DE AIRE (TIPO SPLIT)

CLIMATISEUR (SPLIT SYSTEM)

CONDIZIONATORE D'ARIA (TIPO SCOMPONIBILE)

KLIMAGERÄT (GETEILTE AUSFÜHRUNG)

AR CONDICIONADO (TIPO SPLIT)

ESQUEMA DE INSTALAÇÃO DAS UNIDADES INTERIOR E EXTERIOR .... 2

- Peças de Instalação Opcionais .... 2

UNIDADE INTERIOR

• Local de Instalação.... 3
• Cortar um Orifício e Montar a Placa de Instalação ...... 3
• Trabalhos de Electricidade .... 4
  • Ligações Eléctricas 4
• Instalação da Tubagem e do Tubo Flexível de Dreno .... 5
• Colocação da Unidade Interior 6
  • Drenagem 6

UNIDADE EXTERIOR

• Local de Instalação....6
• Ligação das Condutas de Refrigeração .... 7

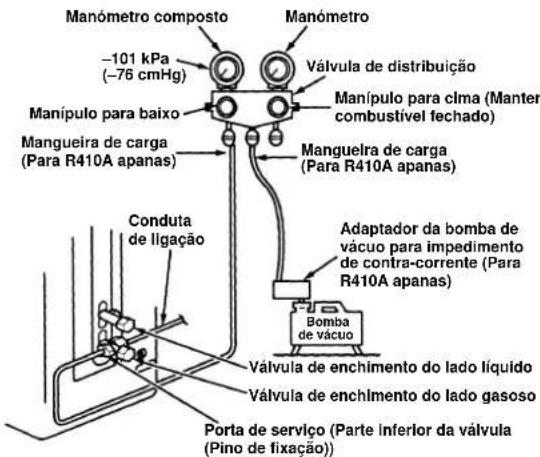

  • Purga de Ar .... 7
  • Ligações Eléctricas 8

OUTROS

• Teste de Fugas de Gás...... 8
• Execução do Teste ...... 8
• Definindo de Reiniciação Automática .... 8

ΠΕΡΙΕΧΟΜΕΝΑ

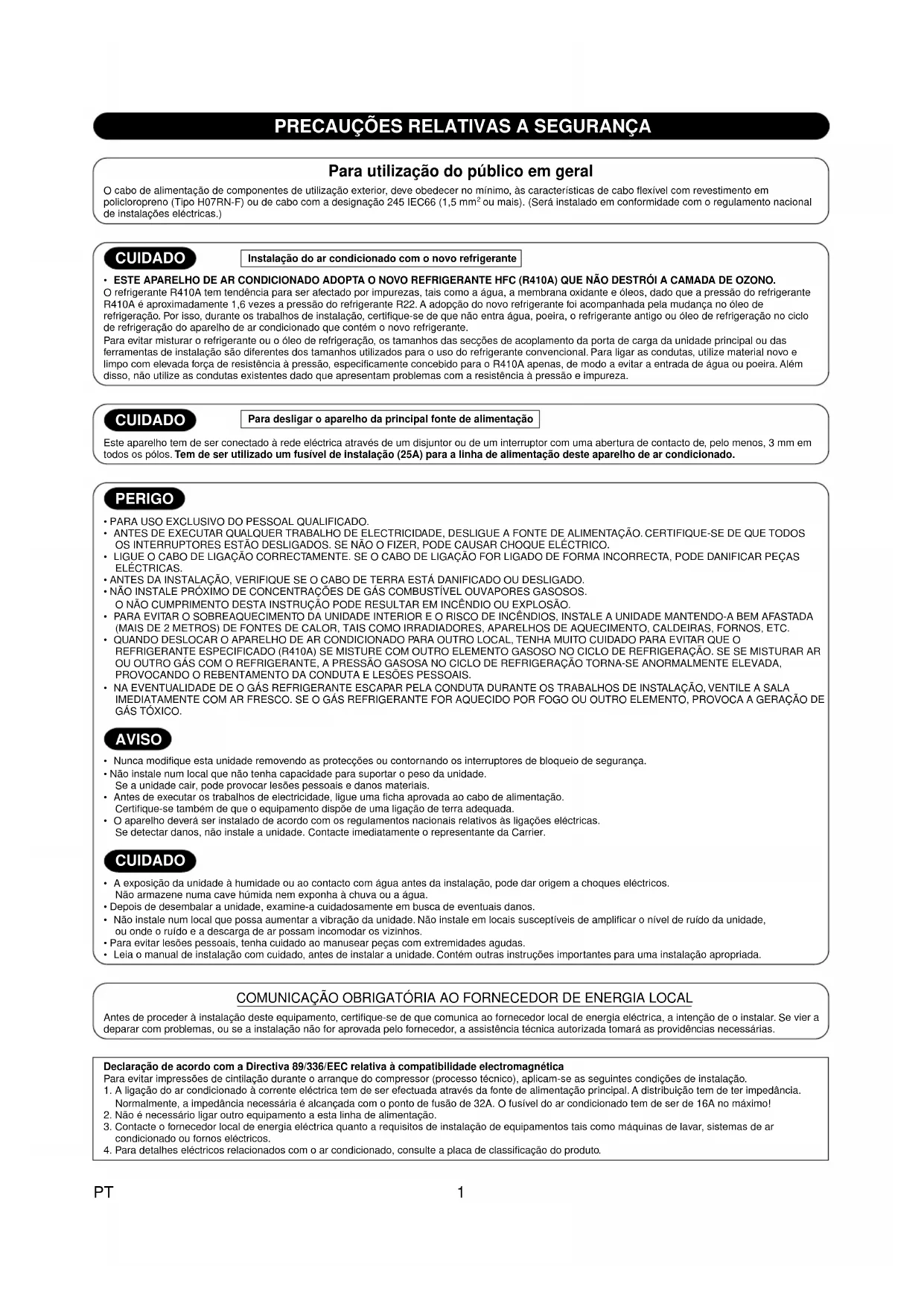

Para el uso público general

Para utilização do público em geral

O cabo de alimentação de componentes de utilização exterior, deve obedecer no mínimo, às características de cabo flexível com revestimento em policloropreno (Tipo H07RN-F) ou de cabo com a designação 245 IEC66 (1,5 mm² ou mais). (Será instalado em conformidade com o regulamento nacional de instalações eléctricas.)

CUIDADO

Instalação do ar condicionado com o novo refrigerante

- ESTE APARELHO DE AR CONDICIONADO ADOPTA O NOVO REFRIGERANTE HFC (R410A) QUE NÃO DESTRÓI A CAMADA DE OZONO.

O refrigerante R410A tem tendência para ser afectado por impurezas, tais como a água, a membrana oxidante e óleos, dado que a pressão do refrigerante R410A é aproximadamente 1,6 vezes a pressão do refrigerante R22. A adopção do novo refrigerante foi acompanhada pela mudança no óleo de refrigeração. Por isso, durante os trabalhos de instalação, certifique-se de que não entra água, poeira, o refrigerante antigo ou óleo de refrigeração no ciclo de refrigeração do aparelho de ar condicionado que contém o novo refrigerante.

Para evitar misturar o refrigerante ou o óleo de refrigeração, os tamanhos das secções de acoplamento da porta de carga da unidade principal ou das ferramentas de instalação são diferentes dos tamanhos utilizados para o uso do refrigerante convencional. Para ligar as condutas, utilize material novo e limpo com elevada força de resistência à pressão, especificamente concebido para o R410A apenas, de modo a evitar a entrada de água ou poeira. Além disso, não utilize as condutas existentes dado que apresentam problemas com a resistência à pressão e impureza.

CUIDADO

Para desligar o aparelho da principal fonte de alimentação

Este aparelho tem de ser conectado à rede eléctrica através de um disjuntor ou de um interruptor com uma abertura de contacto de, pelo menos, 3 mm em todos os pólos. Tem de ser utilizado um fusível de instalação (25A) para a linha de alimentação deste aparelho de ar condicionado.

PERIGO

- PARA USO EXCLUSIVO DO PESSOAL QUALIFICADO.

- ANTES DE EXECUTAR QUALQUER TRABALHO DE ELECTRICIDADE, DESLIGUE A FONTE DE ALIMENTAÇÃO. CERTIFIQUE-SE DE QUE TODOS OS INTERRUPTORES ESTÃO DESLIGADOS. SE NÃO O FIZER, PODE CAUSAR CHOQUE ELÉCTRICO.

- LIGUE O CABO DE LIGAÇÃO CORRECTAMENTE. SE O CABO DE LIGAÇÃO FOR LIGADO DE FORMA INCORRECTA, PODE DANIFICAR PEÇAS ELÉCTRICAS.

- ANTES DA INSTALAÇÃO, VERIFIQUE SE O CABO DE TERRA ESTÁ DANIFICADO OU DESLIGADO.

- NÃO INSTALE PRÓXIMO DE CONCENTRAÇÕES DE GÁS COMBUSTÍVEL OUVAPORES GASOSOS. O NÃO CUMPRIMENTO DESTA INSTRUÇÃO PODE RESULTAR EM INCÊNDIO OU EXPLOSÃO.

- PARA EVITAR O SOBREAQUECIMENTO DA UNIDADE INTERIOR E O RISCO DE INCÊNDIOS, INSTALE A UNIDADE MANTENDO-A BEM AFASTADA (MAIS DE 2 METROS) DE FONTES DE CALOR, TAIS COMO IRRADIADORES, APARELHOS DE AQUECIMENTO, CALDEIRAS, FORNOS, ETC.

- QUANDO DESLOCAR O APARELHO DE AR CONDICIONADO PARA OUTRO LOCAL, TENHA MUITO CUIDADO PARA EVITAR QUE O REFRIGERANTE ESPECIFICADO (R410A) SE MISTURE COM OUTRO ELEMENTO GASOSO NO CICLO DE REFRIGERAÇÃO. SE SE MISTURAR AR OU OUTRO GÁS COM O REFRIGERANTE, A PRESSÃO GASOSA NO CICLO DE REFRIGERAÇÃO TORNA-SE ANORMALMENTE ELEVADA, PROVOCANDO O REBENTAMENTO DA CONDUTA E LESÕES PESSOAIS.

- NA EVENTUALIDADE DE O GÁS REFRIGERANTE ESCAPAR PELA CONDUTA DURANTE OS TRABALHOS DE INSTALAÇÃO, VENTILE A SALA IMEDIATAMENTE COM AR FRESCO. SE O GÁS REFRIGERANTE FOR AQUECIDO POR FOGO OU OUTRO ELEMENTO, PROVOCA A GERAÇÃO DE GÁS TÓXICO.

AVISO

- Nunca modifique esta unidade removendo as protecções ou contornando os interruptores de bloqueio de segurança.

- Não instale num local que não tenha capacidade para suportar o peso da unidade. Se a unidade cair, pode provocar lesões pessoais e danos materiais.

- Antes de executar os trabalhos de electricidade, ligue uma ficha aprovada ao cabo de alimentação. Certifique-se também de que o equipamento dispõe de uma ligação de terra adequada.

- O aparelho deverá ser instalado de acordo com os regulamentos nacionais relativos às ligações eléctricas. Se detectar danos, não instale a unidade. Contacte imediatamente o representante da Carrier.

CUIDADO

- A exposição da unidade à humidade ou ao contacto com água antes da instalação, pode dar origem a choques eléctricos. Não armazene numa cave húmida nem exponha à chuva ou a água.

- Depois de desembalar a unidade, examine-a cuidadosamente em busca de eventuais danos.

- Não instale num local que possa aumentar a vibração da unidade. Não instale em locais susceptíveis de amplificar o nível de ruido da unidade, ou onde o ruído e a descarga de ar possam incomodar os vizinhos.

- Para evitar lesões pessoais, tenha cuidado ao manusear peças com extremidades agudas.

- Leia o manual de instalação com cuidado, antes de instalar a unidade. Contém outras instruções importantes para uma instalação apropriada.

COMUNICAÇÃO OBRIGATÓRIA AO FORNECEDOR DE ENERGIA LOCAL

Antes de proceder à instalação deste equipamento, certifique-se de que comunica ao fornecedor local de energia eléctrica, a intenção de o instalar. Se vier a deparar com problemas, ou se a instalação não for aprovada pelo fornecedor, a assistência técnica autorizada tomará as providências necessárias.

Declaração de acordo com a Directiva 89/336/EEC relativa à compatibilidade electromagnética

Para evitar impressões de cintilação durante o arranque do compressor (processo técnico), aplicam-se as seguintes condições de instalação.

1. A ligação do ar condicionado à corrente eléctrica tem de ser efectuada através da fonte de alimentação principal. A distribuição tem de ter impedância. Normalmente, a impedância necessária é alcançada com o ponto de fusão de 32A. O fusível do ar condicionado tem de ser de 16A no máximo!

2. Não é necessário ligar outro equipamento a esta linha de alimentação.

3. Contacte o fornecedor local de energia eléctrica quanto a requisitos de instalação de equipamentos tais como máquinas de lavar, sistemas de ar condicionado ou fornos eléctricos.

4. Para detalhes eléctricos relacionados com o ar condicionado, consulte a placa de classificação do produto.

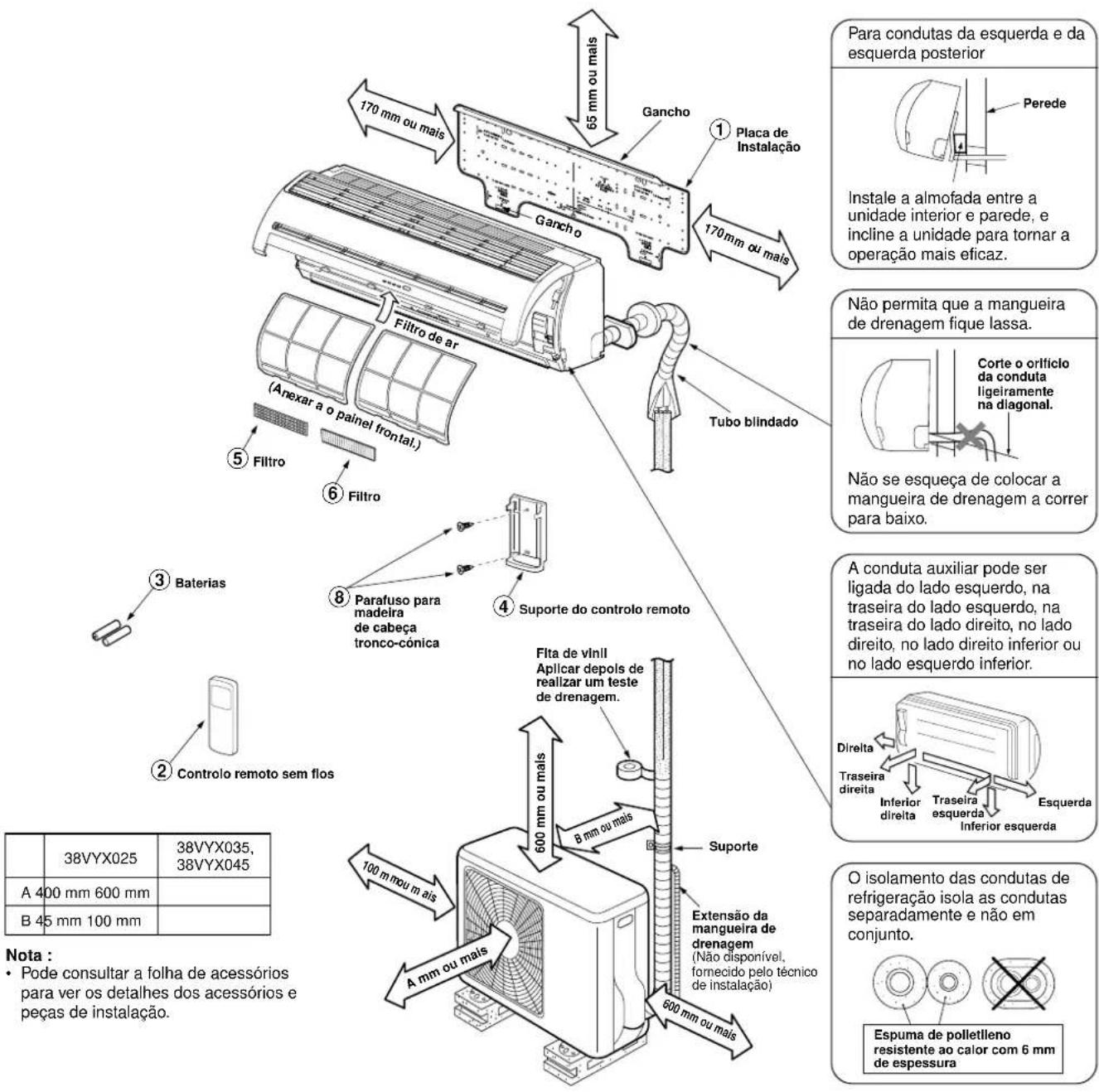

ESQUEMA DE INSTALAÇÃO DAS UNIDADES INTERIOR E EXTERIOR

38VYX025 38VYX035, 38VYX045 A 400 mm 600 mm B 45 mm 100 mm Gancho 170 mm ou mais Gancho 170 mm ou mais Filtro de ar (Anexar a o painel frontal,) Filtro ⑤ Filtro ⑥ Filtro ③ Baterias ② Controlo remoto sem flos Para condutas da esquerda e da esquerda posterior Perede Instale a almofada entre a unidade interior e parede, e incline a unidade para tornar a operação mais eficaz. Tubo blindado Não permita que a mangueira de drenagem fique lassa. Corte o orifício da conduta ligeiramente na diagonal. Não se esqueça de colocar a mangueira de drenagem a correr para baixo. A conduta auxiliar pode ser ligada do lado esquerdo, na traseira do lado esquerdo, na traseira do lado direito, no lado direito, no lado direito inferior ou no lado esquerdo inferior. Direta Traseira direita Inferior direita Traseira esquerda Inferior esquerda O isolamento das condutas de refrigeração isola as condutas separadamente e não em conjunto. Espuma de polletleno resistente ao calor com 6 mm de espessura Flta de vinil Aplicar depois de realizar um teste de drenagem. 8 mm ou mais 600 mm ou mais Suporte Extensão da mangueira de drenagem (Não disponível, fornecido pelo técnico de instalação) 600 mm ou mais 100 m mou m mais A mm ou mais

Peças de Instalação Opcionais

Código da peça	Nome da peça	Qtd.
A	Condutas de refrigeraçãoLado líquido : ∅6,35 mmLado gasoso : ∅9,52 mm (42HQV025, 42HQV035) : ∅12,70 mm (42HQV045)	Um cada
B	Material de isolamento das condutas (espuma de polietileno com 6 mm de espessura)	1
C	Mástique, fitas de PVC	Um cada

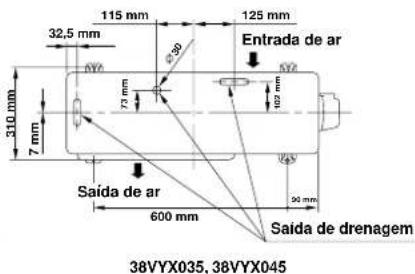

Disposição dos parafusos de fixação da unidade exterior

• Fixe a unidade exterior com parafusos e porcas de fixação, caso a unidade esteja exposta a ventos fortes.
• Utilize parafusos e porcas de fixação de ∅8 mm ou ∅10 mm.
• Se for necessário drenar a água descongelada, instale o orifício de drenagem ⑨ e o tampão à prova de água ⑩ na placa inferior da unidade exterior antes de a instalar.

500 mm 97 mm Entrada de ar 275 mm 60 mm Saída de ar Saída de drenagem 38VYX025

115 mm 125 mm 32,5 mm 67mm 73 mm Entrada de ar 52mm 310 mm 7 mm Saída de ar 600 mm Saída de drenagem 38VYX035, 38VYX045

UNIDADE INTERIOR

Local de Instalação

• Um local que proporcione esapaço à volta da unidade interior, tat como demonstrado no esquema
• Um local onde não haja quaisquer obstáculos próximo da entrada e da saída do ar
• Um local que permite uma fácil instalação das condutas até à unidade exterior
• Um local que permita abrir o painel da frente
• A unidade de interiores será instalada de forma a que o seu topo fique pelo menos a 2 m de altura. Deverá também evitar-se colocar qualquer objecto em cima da unidade de interiores.

CUIDADO

• Deve evitar-se a incidência directa da luz solar no receptor sem fios da unidade interior.
• O microprocessador da unidade interior não deve estar demasiado próximo das fontes de ruído de radiofrequência. (Para mais detalhes, consulte o manual do utilizador.)

Controlo remoto

• Um local onde não haja quaisquer obstáculos, tais como uma cortina, que possam bloquear o sinal proveniente da unidade interior
• Não instale o controlo remoto num local que esteja directamente exposto à luz solar ou próximo de uma fonte de calor, como por exemplo, um fogão.
• Mantenha o controlo remoto pelo menos 1 m afastado do televisor ou equipamento estéreo mais próximo. (Isto é necessário para evitar distorções da imagem ou interferências de ruído.)
• A localização do controlo remoto deve ser determinada tal como demonstrado abaixo.

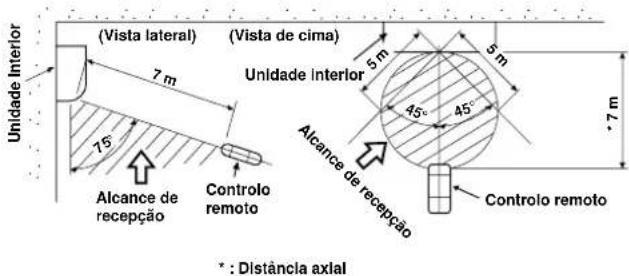

(Vista lateral) (Vista de cima) Unidade interior 7 m 5 m 7 m 45° 45° Alcance de recepção Alcance de recepção Controlo remoto Controlo remoto * : Distância axial

Cortar um Orifício e Montar a Placa de Instalação

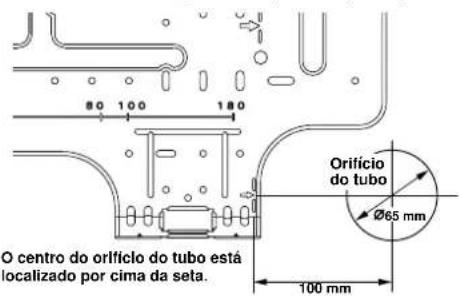

Cortar um orifício

Ao instalar as condutas do refrigerante a partir da parte posterior

80 100 180 Orifício do tubo Ø65 mm 100 mm O centro do orifício do tubo está localizado por cima da seta.

1. Depois de determinar a posição do orifício da conduta na placa de montagem (→), faça a perfuração do orifício (∅65 mm) com uma ligeira inclinação para baixo, para o lado de fora.

NOTA

- Quando fizer uma perfuração na parede que contém uma rede ou chapa metálica, utilize um anel de aba para orifícios de tubos vendido à parte.

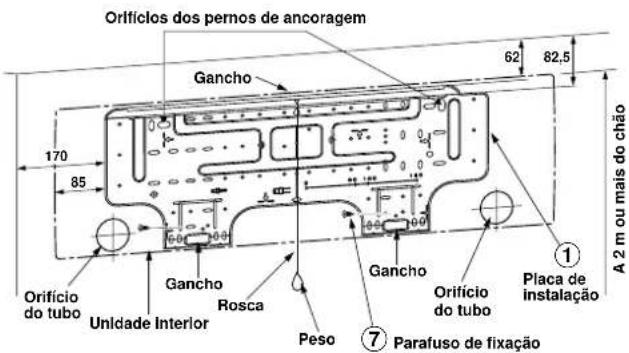

Montar a placa de instalação

Orifícios dos pernos de ancoragem Gancho 62 82,5 170 85 Orifício do tubo Gancho Rosca Unidade Interior Peso Gancho Orifício do tubo Placa de instalação ① ⑦ Parafuso de fixação A 2 m ou mais do chão

Quando a placa de instalação é montada directamente na parede

1. Coloque a placa de instalação na parede, aparafusando-a nos cantos superior e inferior, de modo a poder pendurar a unidade interior.
2. Para colocar a placa de instalação na parede de betão com parafusos de ancoragem, utilize os orifícios dos parafusos, tal como ilustrado abaixo na figura.
3. Coloque a placa na parede na horizontal.

CUIDADO

Quando instala a placa de instalação com parafusos de fixação. não utilize o orifício dos parafusos de ancoragem. Doutra forma, a unidade pode cair e provocar lesões pessoais e danos materiais.

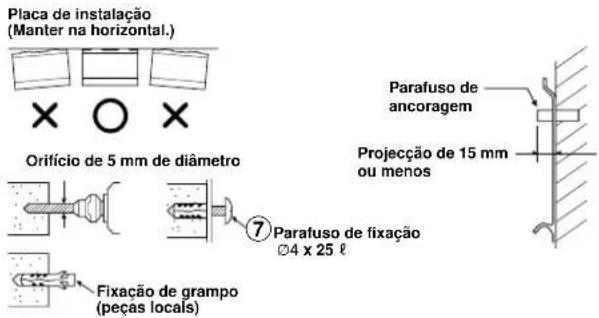

Placa de instalação (Manter na horizontal.) Orifício de 5 mm de diâmetro Parafuso de ancoragem Projecção de 15 mm ou menos ⑦ Parafuso de fixação Ø4 x 25 ℓ Fixação de grampo (peças locais)

CUIDADO

Quando a unidade não é devidamente instalada, se cair, pode resultar em lesões pessoais e danos materiais.

• No caso de paredes de blocos, tijolo, betão ou outro tipo semelhante, faça orifícios de 5 mm de diâmetro na parede.
• Insira fixações de grampo para parafusos de fixação ⑦ apropriados.

NOTA

- Para instalar, prenda os quatro cantos e a parte inferior da placa de instalação com os 4 a 6 parafusos.

Trabalhos de Electricidade

1. A tensão de alimentação deve ser igual à tensão nominal do aparelho de ar condicionado.
2. Prepare a fonte de alimentação para uso exclusivo com o ar condicionado.

NOTA

- Tipo de fio : Superior a H07RN-F ou 245 IEC66

CUIDADO

• Este equipamento pode ser ligado à rede recorrendo a qualquer dos seguintes dois métodos.
  (1) Ligação à cablagem fixa: A cablagem fixa deve incorporar um interruptor ou disjuntor que desligue todos os pólos e tenha uma separação de contacto de pelo menos 3 mm. Deve ser utilizado um disjuntor ou interruptor aprovado.
  (2) Ligação da ficha de alimentação: Efectue as ligações da ficha ao cabo de alimentação, e ligue a ficha à tomada da rede. É necessário utilizar uma ficha e um cabo de alimentação aprovados.

NOTA

- Execute os trabalhos de electricidade de modo a permitir uma capacidade generosa.

Ligações Eléctricas

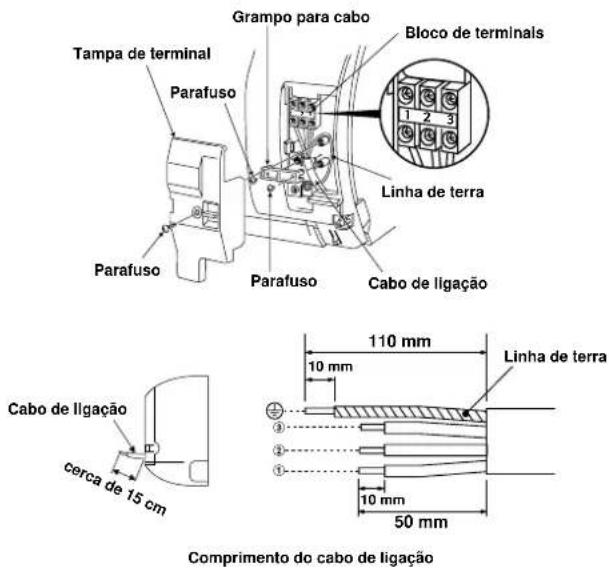

Como ligar o cabo de ligação

A ligação do cabo de ligação pode ser efectuada sem que seja necessário remover o painel da frente.

1. Remova a grelha de admissão.
   A grelha de admissão abre-se para cima e é puxada para a frente.
2. Remova a tampa de terminal e o grampo para cabo.
3. Insira o cabo de ligação (de acordo com os cabos locais) no orifício tubular na parede.
4. Puxe o cabo de ligação através da abertura de cabos do painel traseiro, para que este fique saliente cerca de 15 cm do painel.
5. Insira o cabo de ligação totalmente no bloco de terminais e fixe-o bem.
6. Binário de aperto : 1,2 N·m (0,12 kgf·m)
7. Fixe o cabo de ligação com o grampo para cabo.
8. Coloque a tampa das ligações eléctricas, o casquilho da placa posterior e o painel da frente na unidade interior.

CUIDADO

• Não se esqueça de consultar o esquema do sistema eléctrico colocado no interior do painel da frente.
• Verifique os cabos eléctricos locais e quaisquer instruções ou limitações específicas relativas à cablagem.

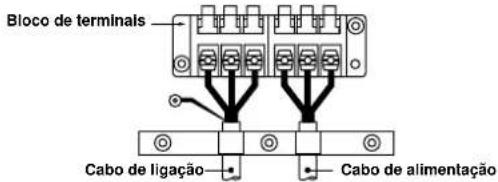

Grampo para cabo Tampa de terminal Parafuso Bloco de terminals 1 2 3 Linha de terra Parafuso Parafuso Cabo de ligação Cabo de ligação cerca de 15 cm 110 mm 10 mm Linha de terra 10 mm 50 mm Comprimento do cabo de ligação

NOTA

• Utilize apenas cabo torcido.
• Tipo de fio : H07RN-F ou mais

Como instalar a grelha de admissão na unidade interior

- Para instalar uma grelha de admissão, deve realizar a operação contrária à operação de remoção.

Instalação da Tubagem e do Tubo Flexível de Dreno

Isolamento da tubagem e do tubo flexível de dreno

* Uma vez que a condensação pode dar origem a avarias do equipamento, aplique material isolante em ambos os tubos de ligação. (Utilize espuma de polietileno como material isolante.)

1. Recorte da abertura do painel dianteiro

Utilizando um alicate de corte, cortar a ranhura do lado direito ou do lado esquerdo do painel frontal para a ligação direita ou esquerda e a ranhura na parte inferior esquerda ou direita do painel frontal para a ligação inferior direita ou esquerda.

2. Substituição do tubo flexível de dreno

Para ligação da tubagem de ligação esquerda, esquerda inferior, e traseira esquerda é necessário substituir o tubo flexível de dreno e a respectiva tampa.

Como desmontar a tampa de dreno

Liberte a tampa com um alicate de pontas finas e desmonte-a.

Como instalar o tubo flexível de dreno

Insira com firmeza a extremidade de ligação do tubo de dreno, até que esta fique em contacto com o isolamento de calor.

Como fixar a tampa de dreno

1) Insira uma chave hexagonal (4 mm) num cabeçote central.

4 mm

2) Insira com firmeza a tampa de dreno.

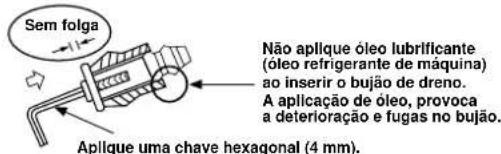

Sem folga Não aplique óleo lubrificante (óleo refrigerante de máquina) ao inserir o bujão de dreno. A aplicação de óleo, provoca a deterioração e fugas no bujão. Aplique uma chave hexagonal (4 mm).

CUIDADO

Introduza o tubo de dreno e a tampa com firmeza; pois de outro modo podem ocorrer fugas de água.

Em caso de tubagem direita ou esquerda

- Depois de destacar as partes incisas do painel dianteiro com uma faca ou com um punção, corte-as com um alicate ou ferramenta semelhante.

Inclisão

Em caso de inferior direita ou inferior esquerda

- Depois de destacar as partes incisas do painel dianteiro com uma faca ou com um punção, corte-as com um alicate ou ferramenta semelhante.

Inclsão

Ligação à esquerda com condutas

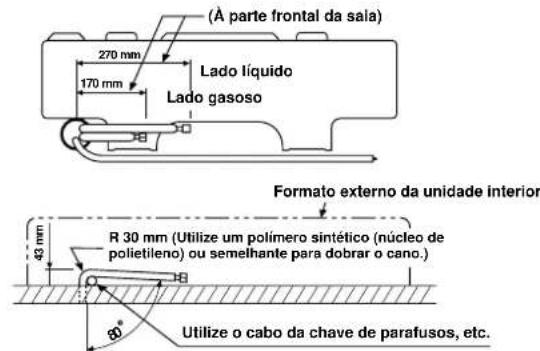

Dobre a conduta de ligação de modo a ficar colocada 43 mm acima da superfície da parede. Se a conduta de ligação for colocada a mais de 43 mm da superfície da parede, a unidade interior pode não estar colocada na parede de uma forma estável. Ao dobrar a conduta de ligação, certifique-se de que utiliza um instrumento de dobrar com mola para evitar que esmague a conduta.

Dobre a conduta de ligação até obter uma inclinação de 30 mm.

Para ligar a conduta após a instalação da unidade (figura)

(À parte frontal da sala) 270 mm 170 mm Lado líquido Lado gasoso Formato externo da unidade interior R 30 mm (Utilize um polímero sintético (núcleo de polietileno) ou semelhante para dobrar o cano.) Utilize o cabo da chave de parafusos, etc.

NOTA

Se a conduta for dobrada de forma incorrecta, a unidade interior pode não ficar estável na parede.

Depois de passar a conduta de ligação através do orifício da conduta, ligue a conduta de ligação às condutas auxiliares e coloque fita de revestimento à volta.

CUIDADO

- Ligue as condutas auxiliares (duas) e o cabo de ligação com fita de revestimento. No caso das condutas à esquerda e das condutas posteriores à esquerda, ligue as condutas auxiliares (duas) apenas com fita de revestimento.

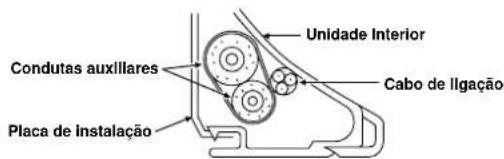

Unidade Interior Conduas auxiliares Cabo de Ilgação Placa de instalação

• Disponha as condutas cuidadosamente de modo a que nenhuma ultrapasse a chapa posterior da unidade interior.
• Ligue as condutas auxiliares e as condutas de ligação umas às outras e corte a fita de isolamento ligada à conduta de ligação para evitar uma dupla colocação de fita na junta. Além disso, vede a junta com a fita de vinil, etc.
• Dado que a humidificação resulta em problemas no aparelho, certifique-se de que isola ambas as condutas de ligação. (Utilize espuma de polietileno como material isolante.)
• Ao dobrar uma conduta, tenha cuidado para não esmagá-la.

Colocação da Unidade Interior

1. Passe a conduta pelo orifício localizado na parede e coloque a unidade interior nos ganchos superiores da placa de instalação.
2. Pressione a unidade interior para a direita e para a esquerda para confirmar que esteja correctamente enganchada na placa de instalação.
3. Ao pressionar a unidade interior contra a parede, enganche-a na parte inferior da placa de instalação. Puxe a unidade interior para si para confirmar que esteja correctamente enganchada na placa de instalação.

Enganchar aqui. ① Placa de Instalação ② Gancho

- Para retirar a unidade interior da placa de instalação, puxe a unidade interior para si enquanto empurra a parte inferior para cima nos locais especificados.

1. Coloque a mangueira de drenagem a correr para baixo.

NOTA

- Deve fazer um orifício do lado de fora com uma ligeira inclinação para baixo.

Não levante a mangueira de drenagem.

Não deixe a mangueira de drenagem assumir uma forma ondulada.

Não coloque a ponta da manguelra de drenagem em água.

Não coloque a ponta da mangueira de drenagem na valeta de drenagem.

1. Coloque água na vasilha de drenagem e certifique-se de que a água é drenada para o exterior.
2. Ao ligar a extensão da mangueira de drenagem, isole a parte do acoplamento da extensão com tubo blindado.

Tubo blindado Manguelra de drenagem Dentro da sala Extensão da manguelra de drenagem

CUIDADO

Disponha a conduta de drenagem de modo a proporcionar uma drenagem apropriada a partir da unidade. Uma drenagem incorrecta pode resultar em condensação.

A estrutura deste aparelho de ar condicionado está concebida para drenar a água recolhida devido à humidificação, que se forma na parte posterior da unidade interior, para a vasilha de drenagem. Por isso, não guarde o cabo de alimentação e outras peças a uma altura acima da guia de drenagem.

Perede Gula de drenagem Espaço para tubos

UNIDADE EXTERIOR

Local de Instalação

• Um local que proporcione espaço à volta da unidade exterior, tal como demonstrado no esquema
• Um local que possa suportar o peso da unidade exterior e que não permita o aumento do nível de ruído e de vibração
• Um local onde o ruído de funcionamento e o ar expelido não perturbem os vizinhos
• Um local que não esteja exposto a ventos fortes
• Um local onde não haja perigo de fugas de gases combustíveis
• Um local que não obstrua a passagem
• Quando a unidade exterior é instalada numa posição elevada, certifique-se de que os pés estão devidamente fixos.
• O comprimento admissível do tubo de ligação é de até 10 m para o 38VYX025 e até 15 m para o 38VYX035, 38VYX045.
• O nível de altura admissível é de até 8 m para o 38VYX025 e até 10 m para o 38VYX035, 38VYX045.
• Um local onde a água drenada não levante quaisquer problemas

CUIDADO

1. Instale a unidade exterior de modo a que nada esteja a obstruir a expulsão do ar.
2. Quando a unidade exterior é instalada num local que esteja constantemente exposto a ventos fortes, tal como num local costeiro ou num andar alto, assegure o funcionamento normal da ventoinha utilizando uma conduta ou uma protecção contra o vento.
3. Em zonas especialmente ventosas, instale a unidade de forma a evitar a entrada forçada de vento na mesma.
4. Uma instalação nos seguintes locais pode resultar em problemas. Não instale a unidade nestas condições.
5. Num local cheio de óleo
6. Num local salino, tal como a zona costeira
7. Num local cheio de gás de sulfureto
8. Num local propenso à geração de ondas de alta frequência devido a equipamento de áudio, aparelhos de soldadura e equipamento médico

Ventos fortes

Ligação das Condutas de Refrigeração

Afunilamento

1. Corte a conduta com um corta-tubos.

1. Insira uma porca cónica na conduta e alargue a conduta.

- Margem de projecção para alargamento : A (Unidade : mm)

Rígida (tipo de engate)

Esquema externo do tubo de cobre do	Uso da ferramenta Uso R410A convencional	da ferramenta
6,35 0 e 0,5 1,0 e 1,5
9,52 0 e 0,5 1,0 e 1,5
12,70 0 e 0,5 1,0 e 1,5

Alinhe os centros dos tubos de ligação e aperte a porca cónica tanto quanto possível com os seus dedos. Em seguida, aperte a porca com uma chave de porcas e uma chave dinamómetro, tal como demonstrado na figura.

Utilize uma chave para fixar.
Utilize uma chave dinamómetro para apertar.

CUIDADO

Não aperte demasiado. Senão, a porca pode rachar, dependendo das condições.

(Unidade : N·m)

Esquema externo do tubo de cobre E	inário de aperto
∅6,35 mm 16 e 18 (1,6 e	1,8 kgf·m)
∅9,52 mm 30 e 42 (3,0 e	4,2 kgf·m)
∅12,70 mm	50 e 62 (5,0 e 6,2 kgf·m)

- Binário de aperto das ligações das condutas cónicas

A pressão do R410A torna-se mais elevada do que a do R22 (aprox. 1,6 vezes). Por isso, com uma chave dinamómetro, aperte bem as secções acoplamento da conduta cónica que ligam as unidades interiores e exteriores com o binário de aperto especificado. Qualquer ligação incorrecta pode causar não só uma fuga de gás, como também problemas no ciclo de refrigeração.

Alargamento do lado da unidade interior Alargamento do lado da unidade exterior

Dar forma aos tubos

1. Como dar forma aos tubos Enformar os tubos ao longo da linha incusa na unidade de exteriores.
2. Como posicionar os tubos Colocar os rebordos dos tubos virados para o local deixando uma distância de 85 mm da linha incusa.

Linha incusa

Purga de Ar

Depois de ter ligado as condutas à unidade interior, pode executar a purga de ar de uma só vez.

PURGA DE AR

Retire o ar das condutas de ligação e da unidade interior utilizando uma bomba de vácuo. Não utilize o refrigerante contido na unidade exterior. Para mais detalhes, consulte o manual da bomba de vácuo.

Utilize uma bomba de vácuo

Não se esqueça de utilizar uma bomba de vácuo com a função de impedimento de contra-corrente, de modo a que o óleo no interior da bomba não flua de volta para as condutas do ar condicionado quando a bomba parar. (Se o óleo no interior da bomba de vácuo entrar no ar condicionado que utiliza o R410A, podem surgir problemas com o ciclo de refrigeração.)

1. Ligue a mangueira de carga desde a válvula de distribuição à porta de serviço do lado gasoso da válvula de enchimento.
2. Ligue a mangueira de carga à porta da bomba de vácuo.
3. Abra por completo o manípulo lateral de baixa pressão da válvula de distribuição do manómetro.

4. Coloque a bomba de vácuo em funcionamento para iniciar a purga de ar. Execute a purga de ar durante cerca de 15 minutos, se o comprimento das condutas for de 20 metros. (15 minutos para 20 metros) (assumindo que a bomba tenha uma capacidade para 27 litros por minuto) Depois, verifique se a leitura do manómetro composto corresponde a -101 kPa (-76 cmHg).

5. Feche o manipulo lateral de baixa pressão da válvula de distribuição do manómetro.

6. Abra por completo a haste das válvulas de enchimento (ambos os lados gasoso e líquido).

7. Retire a mangueira de carga da porta de serviço.

8. Aperte bem as tampas das válvulas de enchimento.

Manómetro composto -101 kPa (-76 cmHg) Manómetro Válvula de distribuição Manípulo para baixo Manipulo para clima (Manter combustível fechado) Mangueira de carga (Para R410A apanas) Mangueira de carga (Para R410A apanas) Condua de ligação Adaptador da bomba de vácuo para impedimento de contra-corrente (Para R410A apanas) Bomba de vácuo Válvula de enchimento do lado líquido Válvula de enchimento do lado gasoso Porta de serviço (Parte inferior da válvula (Pino de fixação))

CUIDADO

• 4 PONTOS IMPORTANTES PARA A TUBULAÇÃO
(1) Remova a poeira e a humidade (do interior das condutas de ligação).
(2) Aperte bem as ligações (entre as condutas e a unidade).
(3) Retire o ar das condutas de ligação utilizando a BOMBA DE VÁCUO.
(4) Verifique se existem fugas de gás (pontos de ligação).

Precauções de manuseamento com a válvula de enchimento

• Abra a haste da válvula por completo, mas não tente abri-la para além do batente.
• Aperte bem a tampa da haste da válvula com o binário constante da seguinte tabela:

Lado gasoso 50 (∅12,70 mm) e 62 N·m (5,0 e

Lado gasoso 30 (∅9,52 mm) e 42 N·m (3,0 e

Lado líquido 16 (∅6,35 mm) e 18 N·m (1,6 e

Porta de 9 e 10 N·mserviço (0,9 e 1,0 kgf·m)

6,2 kgf·m) É necessária uma chave hexagonal. 4,2 kgf·m) 1,8 kgf·m) 4 mm

Ligações Eléctricas

1. Remova a tampa da válvula da unidade exterior.
2. Ligue o cabo de ligação ao terminal, de acordo com os respectivos números correspondentes no bloco de terminais das unidades interior e exterior.
3. Ao ligar o cabo de ligação ao terminal da unidade exterior, faça um circuito fechado, tal como demonstrado no esquema de instalação das unidades interior e exterior, para impedir a entrada de água na unidade exterior.
4. Isole os cabos não utilizados (condutores) da água proveniente da unidade exterior. Encaminhe-os de forma a que estes não fiquem em contacto com componentes eléctricos ou metálicos.

Comprimento do cabo de ligação

Bloco de terminals Cabo de ligação Cabo de alimentação

1 2 3 30 10 40 Linha de terra Cabo de ligação

L N 30 10 10 40 Linha de terra Cabo de alimentação

Modelo 42HQV025	42HQV035, 42HQV045
Fonte de alimentação	50/60Hz, 220 – 240 V monofásica
Potência nominal máxima	8A	11A
Tomada & capacidade do fusível	25A
Cabo de alimentação	H07RN-F ou 245 IEC66 (1,5 mm2 ou mais)

CUIDADO

• Uma ligação eléctrica incorrecta pode causar a queima de algumas peças eléctricas.
• Certifique-se de que observa os códigos locais em vigor, ao instalar cabos entre a unidade interior e a unidade exterior (secção e método de instalação etc.)
• Todos os cabos têm de estar devidamente ligados.
• Tem de ser utilizado este fusível de instalação (25A) para a linha de alimentação deste aparelho de ar condicionado.
• Se a cablagem for realizada de forma incompleta ou incorrecta existe o risco de ignição ou produção de fumo.

- Prepare o sistema de alimentação eléctrica para utilização exclusiva com o aparelho de ar condicionado.

- Este equipamento pode ser ligado à rede. Ligação a cablagem fixa: A cablagem fixa tem de ser dotada de um disjuntor que desligue todos os pólos e possua uma distância mínima entre contactos de 3 mm.

NOTA: Cabo de ligação

- Tipo de fio : Superior a H07RN-F ou 245 IEC66

OUTROS

Tampa das peças eléctricas Tampa da válvula Verificar os locais para a unidade de interiores. Verificar os locais para a unidade de exteriores.

• Verificar as ligações com porcas afuniladas para detectar fugas de gás, utilizando um detector de fugas de gás ou água e sabão.

Execução do Teste

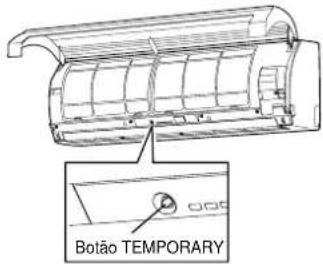

Para activar o modo TEST RUN (COOL) (TESTE (FRIO)), prima o botão TEMPORARY (TEMPORÁRIO) durante 10 segundos. (O alarme emite um som curto.)

Botão TEMPORARY

Definindo de Reiniciação Automática

Este produto está concebido de modo a que, após uma falha de energia, se possa reiniciar automaticamente no mesmo modo de operação do que aquele utilizado antes da falha.

Informação

O produto foi fornecido com a função de reiniciação automática na posição desligada. Active essa função, conforme necessário.

Como definir a reiniciação automática

• Prima e mantenha premido o botão TEMPORARY (TEMPORÁRIO) durante cerca de 3 segundos. Após 3 segundos, o alarme electrónico emite três sons curtos para o avisar de que a função de reiniciação automática (Auto Restart) está seleccionada.
• Para cancelar a função de reiniciação automática, siga os passos descritos na secção "Função de Reiniciação Automática" (Auto Restart Function) do manual do proprietário.
