BRUKSANVISNING 42HQV035 CARRIER

• Plassering.... 3
  • Lage et Hull og Montere Montasjeplaten .... 3
  • Elektrisk Arbeid .... 4
  • Tilkobling av Ledninger 4
• Installasjon av Rør og Avløpsslange ....5
• Plassering av Innendørsenheten 6
  • Avløp 6

UTEND∅RSENHET

• Montasjested 6
  • Tilkobling av Kjølerørene 7
• Evakuering 7
  • Tilkobling av Ledninger 8

ANNET

• Gasslekkasjetest 8

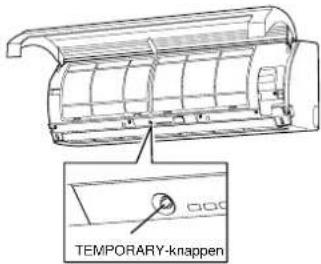

- Testdrift 8
- Innstillinger for Auto Restart 8

Kun for generell privat bruk

Strømledninger til deler av dette apparatet som skal benyttes utendørs skal minimum være skjermet fleksibel ledning av polykloropren (type H07RN-F), eller utført iht. 245 IEC66 (1,5 mm² eller større). (Skal monteres i henhold til nasjonale elforskrifter.)

FORSIKTIG

Installering av nytt kjølemedium i apparatet

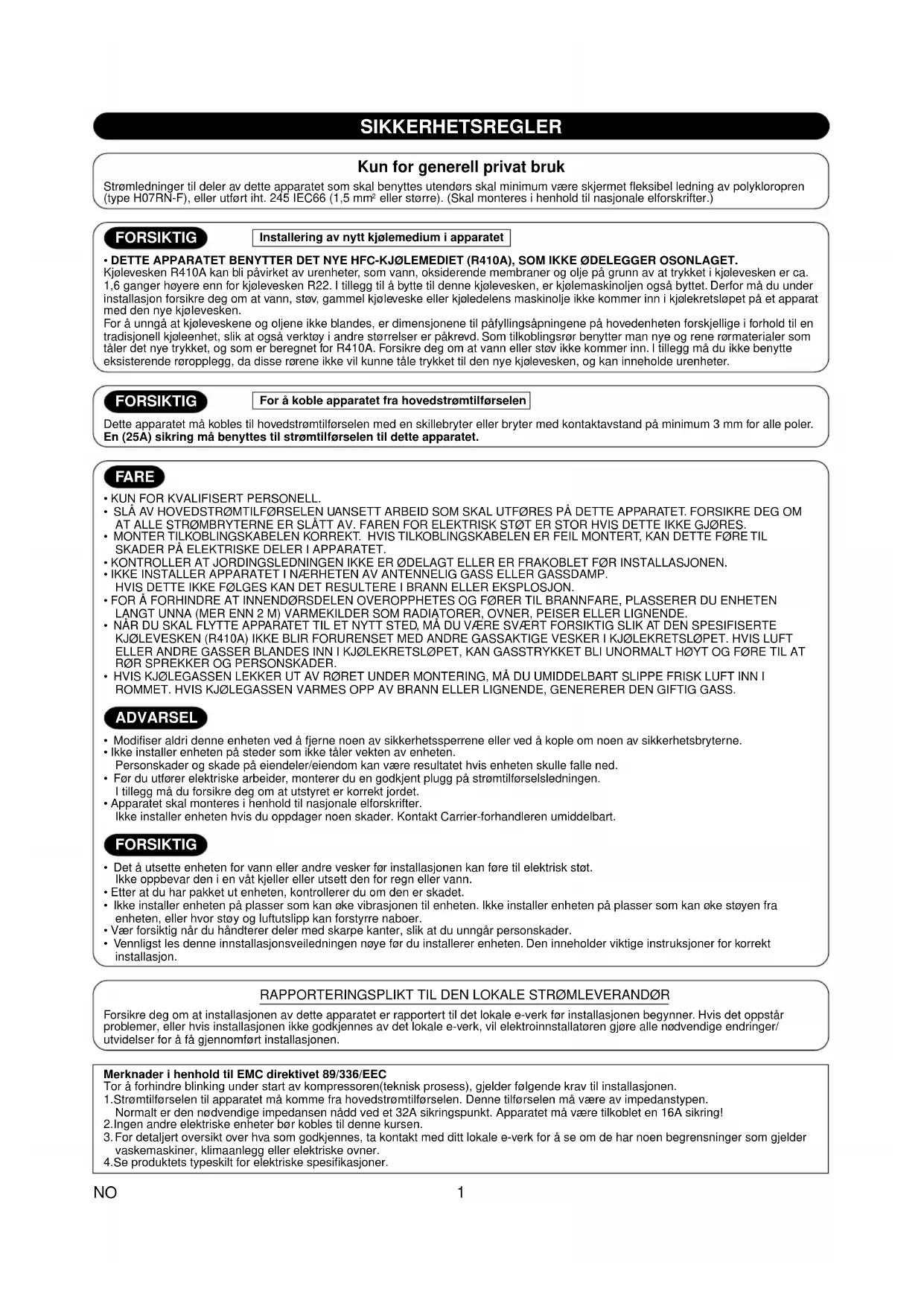

• DETTE APPARATET BENYTTER DET NYE HFC-KJ∅LEMEDIET (R410A), SOM IKKE ∅DELEGGER OSONLAGET.

Kjølevesken R410A kan bli påvirket av urenheter, som vann, oksiderende membraner og olje på grunn av at trykket i kjølevesken er ca. 1,6 ganger høyere enn for kjølevesken R22. I tillegg til å bytte til denne kjølevesken, er kjølemaskinoljen også byttet. Derfor må du under installasjon forsikre deg om at vann, støv, gammel kjøleveske eller kjøledelens maskinolje ikke kommer inn i kjølekretsløpet på et apparat med den nye kjølevesken.

For å unngå at kjøleveskene og oljene ikke blandes, er dimensjonene til påfyllingsåpningene på hovedenheten forskjellige i forhold til en tradisjonell kjøleenhet, slik at også verktøy i andre størrelser er påkrevd. Som tilkoblingsrør benytter man nye og rene rørmaterialer som tåler det nye trykket, og som er beregnet for R410A. Forsikre deg om at vann eller støv ikke kommer inn. I tillegg må du ikke benytte eksisterende røropplegg, da disse rørene ikke vil kunne tåle trykket til den nye kjølevesken, og kan inneholde urenheter.

FORSIKTIG

For å koble apparatet fra hovedstrømtilførselen

Dette apparatet må kobles til hovedstrømtilførselen med en skillebryter eller bryter med kontaktavstand på minimum 3 mm for alle poler. En (25A) sikring må benyttes til strømtilførselen til dette apparatet.

FARE

• KUN FOR KVALIFISERT PERSONELL.
- SLÅ AV HOVEDSTRÖMTILF∅RSELEN UANSETT ARBEID SOM SKAL UTF∅RES PÅ DETTE APPARATET. FORSIKRE DEG OM AT ALLE STRÖMBRYTERNE ER SLÄTT AV. FAREN FOR ELEKTRISK ST∅T ER STOR HVIS DETTE IKKE GJ∅RES.
- MONTER TILKOBLINGSKABELEN KORREKT. HVIS TILKOBLINGSKABELEN ER FEIL MONTERT, KAN DETTE F∅RE TIL SKADER PÅ ELEKTRISKE DELER I APPARATET.
- KONTROLLER AT JORDINGSLEDNINGEN IKKE ER ∅DELAGT ELLER ER FRAKOBLET F∅R INSTALLASJONEN.
- IKKE INSTALLER APPARATET I NÆRHETEN AV ANTENNELIG GASS ELLER GASSDAMP. HVIS DETTE IKKE F∅LGES KAN DET RESULTERE I BRANN ELLER EKSPLOSJON.
- FOR Å FORHINDRE AT INNEND∅RSDELEN OVEROPPHETES OG F∅RER TIL BRANNFARE, PLASSERER DU ENHETEN LANGT UNNA (MER ENN 2 M) VARMEKILDER SOM RADIATORER, OVNER, PEISER ELLER LIGNENDE.
- NÅR DU SKAL FLYTTE APPARATET TIL ET NYTT STED, MÅ DU VÄRE SVÄRT FORSIKTIG SLIK AT DEN SPESIFISERTE KJ∅LEVESKEN (R410A) IKKE BLIR FORURENSET MED ANDRE GASSAKTIGE VESKER I KJ∅LEKRETSL∅PET. HVIS LUFT ELLER ANDRE GASSER BLANDES INN I KJ∅LEKRETSL∅PET, KAN GASSTRYKKET BLI UNORMALTH H∅YT OG F∅RE TIL AT R∅R SPREKKER OG PERSONSKÅDER.
- HVIS KJ∅LEGASSEN LEKKER UT AV R∅RET UNDER MONTERING, MÅ DU UMIDDELBART SLIPPE FRISK LUFT INN I ROMMET. HVIS KJ∅LEGASSEN VARMES OPP AV BRANN ELLER LIGNENDE, GENERERER DEN GIFTIG GASS.

ADVARSEL

• Modifiser aldri denne enheten ved å fjerne noen av sikkerhetssperrene eller ved å kople om noen av sikkerhetsbryterne.
• Ikke installer enheten på steder som ikke tåler vekten av enheten. Personskader og skade på eiendeler/eiendom kan være resultatet hvis enheten skulle falle ned.
• Før du utfører elektriske arbeider, monterer du en godkjent plugg på strømtilførselsledningen. I tillegg må du forsikre deg om at utstyret er korrekt jordet.
• Apparatet skal monteres i henhold til nasjonale elforskrifter. Ikke installer enheten hvis du oppdager noen skader. Kontakt Carrier-forhandleren umiddelbart.

FORSIKTIG

• Det å utsette enheten for vann eller andre vesker før installasjonen kan føre til elektrisk støt. Ikke oppbevar den i en våt kjeller eller utsett den for regn eller vann.
• Etter at du har pakket ut enheten, kontrollerer du om den er skadet.
• Ikke installer enheten på plasser som kan øke vibrasjonen til enheten. Ikke installer enheten på plasser som kan øke støyen fra enheten, eller hvor støy og luftutslipp kan forstyrre naboer.
• Vær forsiktig når du håndterer deler med skarpe kanter, slik at du unngår personskader.
• Vennligst les denne innstallasjonsveiledningen nøye før du installerer enheten. Den inneholder viktige instruksjoner for korrekt installasjon.

RAPPORTERINGSPLIKT TIL DEN LOKALE STRÖMLEVERAND∅R

Forsikre deg om at installasjonen av dette apparatet er rapportert til det lokale e-verk før installasjonen begynner. Hvis det oppstår problemer, eller hvis installasjonen ikke godkjennes av det lokale e-verk, vil elektroinninstallatøren gjøre alle nødvendige endringer/utvidelser for å få gjennomført installasjonen.

Merknader i henhold til EMC direktivet 89/336/EEC

Tor å forhindre blinking under start av kompressoren(teknisk prosess), gjelder følgende krav til installasjonen.

1. Strømtilførselen til apparatet må komme fra hovedstrømtilførselen. Denne tilførselen må være av impedanstypen.
   Normalt er den nødvendige impedansen nådd ved et 32A sikringspunkt. Apparatet må være tilkoblet en 16A sikring!
   2.Ingen andre elektriske enheter bør kobles til denne kursen.
2. For detaljert oversikt over hva som godkjennes, ta kontakt med ditt lokale e-verk for å se om de har noen begrensninger som gjelder vaskemaskiner, klimaanlegg eller elektriske ovner.
   4.Se produktets typeskilt for elektriske spesifikasjoner.

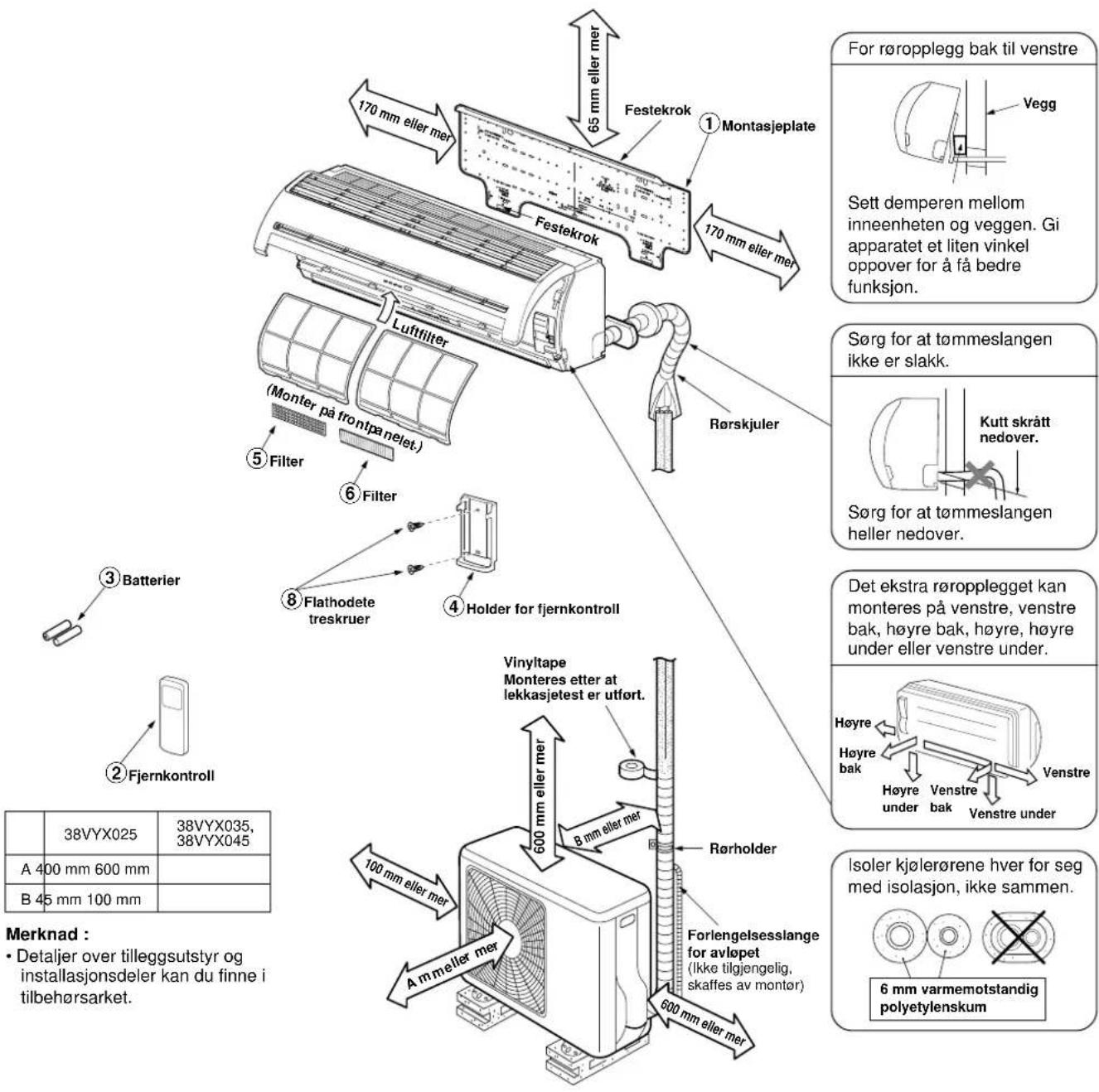

KOBLINGSSKJEMA FOR INNE- OG UTEND∅RSENHETEN

For røropplegg bak til venstre Vegg Sett demperen mellom inneenheten og veggen. Gi apparatet et liten vinkel oppover for å få bedre funksjon. Sørg for at tømmeslangen ikke er slakk. Kutt skrätt nedover. Sørg for at tømmeslangen heller nedover. Det ekstra røropplegget kan monteres på venstre, venstre bak, høyre bak, høyre, høyre under eller venstre under. Høyre Høyre bak Høyre under Venstre bak Venstre under Isoler kjølerørene hver for seg med isolasjon, ikke sammen. 6 mm varmemotstandig polyetylenskum Forlengelsesslange for avlopet (Ikke tilgjengelig, skaffes av montør) 600 mm eller mer 65 mm eller mer 170 mm eller mer 170 mm eller mer Festekrok ① Montasjeplate Festekrok Luftfilter (Monter på frontpå neist.) ⑤ Filter ⑥ Filter ⑧ Flathodete treskruer ④ Holder for fjernkontroll ③ Batterier ② Fjernkontroll 38VYX025 38VYX035, 38VYX045 A 400 mm 600 mm B 45 mm 100 mm Merknad : • Detaljer over tilleggsutstyr og installasjonsdeler kan du finne i tilbehørsarket.

Ekstrautstyr

Delekode	Navn på del	Antall
A	KjølerørVæskeside: ∅6,35 mmGasside : ∅9,52 mm(42HQV025, 42HQV035) : ∅12,70 mm(42HQV045)	En hver
B	Rørisolasjonsmaterialer(polyetylenskum, 6 mm tykt)	1
C	Kitt, PVC-tape	En hver

Plassering av sikringsbolter på den utendørsenheten

• Fest utendørsenheten med sikringsbolter og muttere hvis enheten kan bli utsatt for sterk vind.
• Bruk ∅8 mm eller ∅10 mm ankerbolter og muttere.
• Hvis det er nødvendig med et avløp for avisingsvannet, monteres en avløpsnippel (nr. ⑨) med en vanntett topp (nr. ⑩) til den nederste platen på utendørsenheten før du monterer denne. 115 mm 125 mm

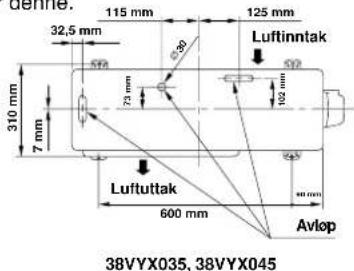

500 mm 97 mm Luftinntak 275 mm 60 mm Luftuttak Avlop 38VYX025

determine. 115 mm 125 mm 32,5 mm Luftinntak 700 73 mm 102 mm 310 mm 7 mm Luftuttak 600 mm Avlop 38VYX035, 38VYX045

INNENHETEN

Plassering

• Plasser enheten på en plass med tilstrekkelig plass rundt den, slik diagrammet over viser
• Et sted det ikke er noen hindringer i nærheten av luftinntaket og luftutløpet
• Et sted som tillater enkel montering av røropplegget til uteenheten
• Et sted hvor det er mulig å åpne frontpanelet
• Innendørsenheten skal monteres slik at toppen av den er minimum 2 meter over gulv. I tillegg må man unngå å plassere noe på toppen av enheten.

FORSIKTIG

• Direkte sollys på mottakeren for fjernkontrollen bør unngås.
• Mikroprosessoren i innendørsenheten bør ikke være i nærheten av radiostøykilder.
  (For detaljer, se brukerveiledningen)

Fjernkontroll

• Et sted hvor det ikke er noen hindringer i veien (for eksempel gardin) som kan blokkere signalet fra inneenheten
• Ikke installer fjernkontrollen på et sted hvor den er utsatt for direkte sollys, eller i nærheten av en varmekilde som en ovn.
• Hold fjernkontrollen minst 1 m unna nærmeste TV eller stereoanlegg. (Dette er nødvendig for å forhindre bilde- eller støyforstyrrelser.)

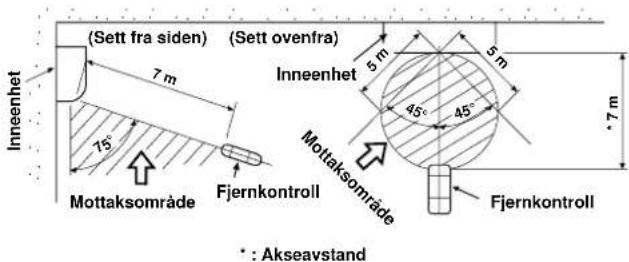

• Plasseringen av fjernkontrollen bør være i henhold til vist under.

1. Etter at du har bestemt rørhullets posisjon på montasjeplaten, (→), borer du hullet (∅65 mm) hellende nedover igjennom veggen.

MERKNAD

- Hvis du skal bore i en vegg med metallkledning eller andre metalldeler, må du montere hullføring som selges separat.

Montere montasjeplaten

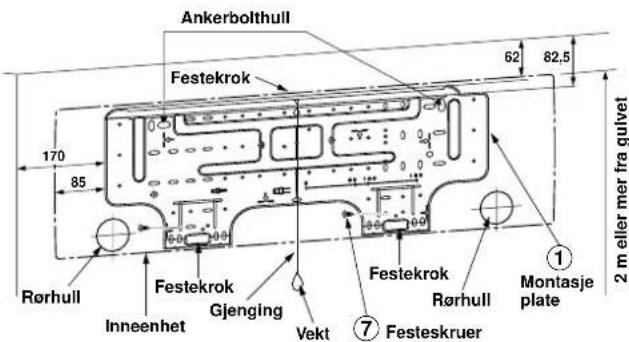

Ankerbolthull Festekrok 62 82,5 170 85 Rørhull Festekrok Gjenging Vekt ⑦ Festeskruer Rørhull Montasje plate ① 2 m eller mer fra gulvet

Når montasjeplaten er montert rett på veggen

1. Fest montasjeplaten til veggen ved å skru den fast i øvre og nedre del, slik at du kan henge opp innendørsenheten.
2. For å montere montasjeplaten på en murvegg med ankerbolter, og bruker du ankerboltene som vist i figuren over.
   3.Monter montasjeplaten horisontalt på veggen.

FORSIKTIG

Ikke bruk ankerbolthullet när du monterer montasjeplaten med en festeskrue. Hvis du gjør det, kan enheten falle ned og resultere i skade på personer eller utstyr.

Montasjeplate (Hold horizontal innretting.)

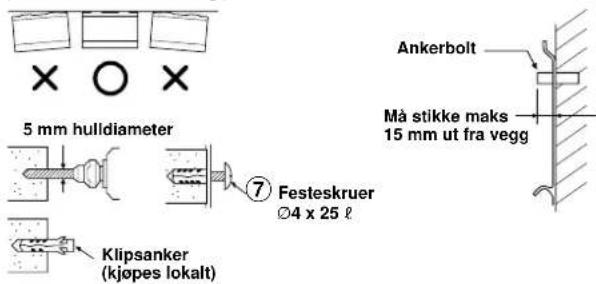

5 mm hulldiameter ⑦ Festeskruer Ø4 x 25 ℓ Klipsanker (kjøpes lokalt) Ankerbolt Må stikke maks 15 mm ut fra vegg

FORSIKTIG

• Hvis veggen er av murstein, blokker, sement eller lignende, tar man 5 mm store hull i veggen.
• Sett inn klipsanker som passer til skruene (nr.⑦).

MERKNAD

- Skru fast de fire hjørnene og de nederste delene av montasjeplaten med 4 til 6 skruer for å feste den på veggen.

Elektrisk Arbeid

1. Tilførselsspenningen må være den samme som merkespenningen til apparatet.
   2.Apparatet krever en egen kurs som strømtilførsel.

MERKNAD

• Kabeltype : Bedre enn H07RN-F eller 245 IEC66

FORSIKTIG

- Dette apparatet kan tilkobles strømnettet på disse to måtene.

(1) Fast tilkobling. En bryter eller en skillebryter som frakobler alle polene, og har en kontaktavstand på min. 3 mm må monteres ved fast installasjon. En godkjent bryter eller skillebryter må benyttes.
(2) Tilkobling med stikkontakt: Monter en stikkontakt på strømledningen og plugg denne inn i støpselet. En godkjent strømkabel og stikkontakt må benyttes.

MERKNAD

- Utfør kabelarbeidet slik at du har plass til å jobbe med enheten.

Tilkobling av Ledninger

Montering av tilkoblingskabelen kan foretas uten å fjerne frontpanelet.

1.Fjern luftinntaksgrillen.
Løft opp luftinntaksgrillen og trekk den mot deg.
2.Fjern klemmedekselet og kabelklemmen.
3.Før inn tilkoblingskabelen (med riktige ledere) gjennom rørhullet i veggen.
4. Trekk ut tilkoblingskabelen gjennom kabelsporet på baksiden av bakpanelet slik at det stikker ut ca 15 cm ut foran.
5. Sett inn tilkoblingskabelen i tilkoblingsblokk og trekk til skruene.
6. Tiltrekkingsmoment : 1,2 N·m (0,12 kgf·m)
7.Sikre tilkoblingskabelen med kabelklemmen.
8.Fest terminaldekselet, bakplatehylsen og luftinntaksgrillen på innendørsenheten.

FORSIKTIG

• Forsikre deg om at du utfører den elektriske monteringen i henhold til skjemaet på innsiden av frontpanelet.
• Kontroller lokale forskrifter i tillegg til spesielle instruksjoner eller begrensninger.

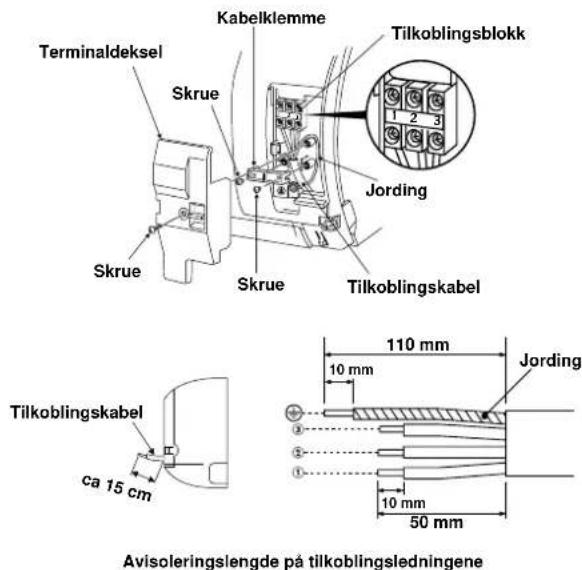

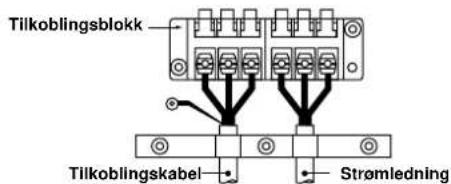

Terminaldeksel Skrue Kabelklemme Tilkoblingsblokk Jording Skrue Skrue Tilkoblingskabel 110 mm 10 mm Jording 10 mm 50 mm ca 15 cm Avisoleringslengde på tilkoblingsledningene

MERKNAD

• Benytt kun flerkordet kabel
• Kabeltype : H07RN-F eller bedre

Hvordan installere luftinntaksgrillen på innendørsenheten

- Når du monterer luftinntaksgrillen gjør du det motsatte av når du fjerner den.

Installasjon av Rør og Avløpsslange

Forming av rør og avløpsslange

* Fordi kondens kan føre til maskinproblemer, må du forsikre deg om at begge de tilkoblede rørene er isolerte. (Benytt polyetylenskum som isolasjon.)

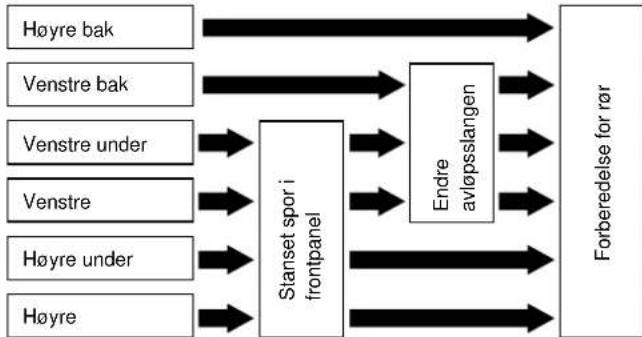


Fjern den utfresede slissen på venstre eller høyre side av frontpanelet eller nederste høyre eller venstre side, etter hvilken side rørene skal installeres på.

2. Endre avløpsslangen

For tilkobling mot venstre, både foran og bak, er det nødvendig å endre avløpsslangen og pluggen.

2) Sett pluggen på plass.

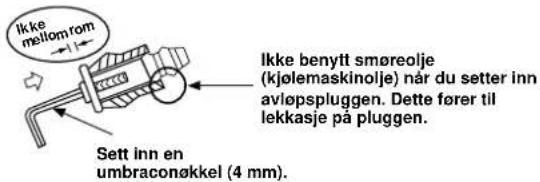

Ikke mellom Sett inn en umbraconøkkel (4 mm) Ikke benytt smøreolje (kjølemaskinolje) når du setter inn avløpspluggen. Dette fører til lekkasje på pluggen.

FORSIKTIG

Fest avløpsstrømpen og pluggen godt, for å unngå at det lekker vann.

I tilfellet høyre- eller venstresidig røropplegg

- Etter at du har markert hvor du vil føre rørene igjennom frontpanelet, kutter du i plasten med et passende verktøy.

Slisse

I tilfelle høyre eller venstre røropplegg nede

- Etter at du har markert hvor du vil føre rørene igjennom frontpanelet, kutter du i plasten med et passende verktøy.

Slisse

Venstresidig røropplegg

Bøy tilkoblingsrøret slik at det ligger nærmere enn 43 mm over veggoverflaten. Hvis tilkoblingsrøret er mer enn 43 mm over veggoverflaten, risikerer du at innendørsenheten ikke sitter skikkelig til veggen. Når du bøyer røret, må du benytte en rørbøyer for å ikke klemme røret.

Tilkobling av røret etter installasjon av enheten (figur)

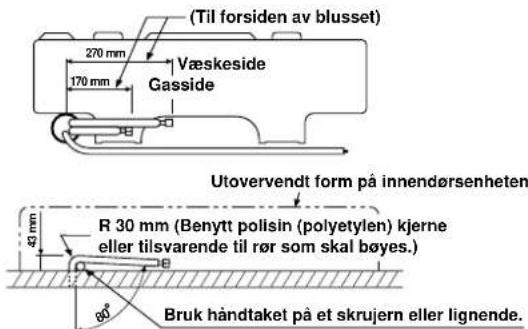

(Til forsiden av blusset) 270 mm 170 mm Væskeside Gasside Utovervendt form på innendørsenheten R 30 mm (Benytt polisin (polyetylen) kjerne eller tilsvarende til rør som skal bøyes.) Bruk håndtaket på et skrujern eller lignende.

MERKNAD

Hvis røret bøyes feil, risikerer du at innendørsenheten ikke sitter skikkelig på veggen.

Etter at du har ført tilkoblingsrøret igjennom hullet, monter tilkoblingsrøret til de eksterne rørene og surrer tape rundt dem.

FORSIKTIG

- Bind sammen de eksterne rørene (to) og tilkoblingskabelen med isolasjonstapen. Hvis rørene monteres på venstre eller bakre venstre side, bindes kun de eksterne rørene (to) med tape.

• Forsikre deg om at ingen av rørene stikker ut av bakplaten på innendørsenheten.
• Monter de eksterne rørene sammen med tilkoblingsrørene, og kutt av isoleringstapen på tilkoblingsrøret slik at du ikke dobbeltaper skjøten. Deretter forsegler du skjøten med vinyltape eller lignende.
• Fordi kondens kan føre til maskinproblemer, må du forsikre deg om at begge de tilkoblede rørene er isolerte. (Benytt polyetylenskum som isolasjon.)
  • Vær forsiktig slik at du ikke brekker det når du bøyer et rør.

Plassering av Innendørsenheten

1. Før røret gjennom hullet i veggen, og monter innendørsenheten på montasjeplaten på de øverste festene.
2. Sving enheten til høyre og venstre for å forsikre deg om at den sitter godt fast på montasjeplaten.
3. Samtidig som du trykker innendørsenheten mot veggen, hekter du fast den nedre delen på montasjeplaten. Trekk enheten mot deg for å forsikre deg om at den sitter godt fast på montasjeplaten.

Fest her ① Montasjeplate Festekrok

Trykk (løsne)

- For å løsne innendørsenheten fra montasjeplaten trekker du enheten mot deg, samtidig som du trykker den oppover ved de merkede områdene.

TrykkTrykk

Avløp

1. Før avløpsslangen nedover.

MERKNAD

- Hullet bør lages i en liten vinkel nedover på yttersiden.

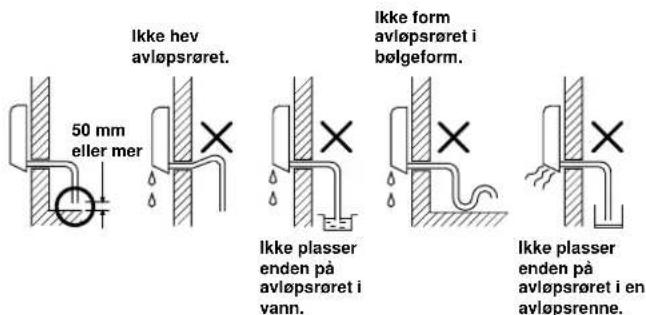

Ikke hev avløpsrøret. 50 mm eller mer Ikke form avløpsrøret i bølgeform. Ikke plasser enden på avløpsrøret i vann. Ikke plasser enden på avløpsrøret i en avløpsrenne.

2.Fyll litt vann i avløpspannen og forsikre deg om at vannet forsvinner ut igjennom avløpsrøret.
3. Når du monterer det forlengede avløpsrøret, isolerer du tilkoblingsdelene på forlengelsesrøret med et beskyttelsesrør.

Rørskjuler Inne i rommet Forlengelsesrør for avløpet Avløpsrør

FORSIKTIG

Plasser avløpsrøret slik at all fuktighet dreneres fra apparatet. Feilaktig plassering kan føre til lekkasje.

Dette apparatet er konstruert slik at kondensvann samles i avløpspannen. Derfor må du ikke legge strømledningen eller andre deler over avløpsføringen.

Vegg Avløpsføring Plass til rør

UTEND∅RSENHET

Montasjested

• Et sted som gir tilstrekkelig plass, slik diagrammet over viser
• Et sted som kan bære vekten til enheten, og som ikke øker støynivået og vibrasjon
• Et sted hvor driftsstøyen og luftavtrekket ikke forstyrer naboer
• Et sted hvor den ikke utsettes for sterk vind
• Et sted hvor det ikke er nonen form for lekkasje av antennelige gasser
• Et sted som ikke blokkerer tilgangen
• Når utendørsenheten skal plasseres i høyden, må man sikre føttene på den.
• Tillatt lengde på tilkoblingsrørene er opp til 10 m for 38VYX025 og 15 m for 38VYX035, 38VYX045.
• Tillatt høyde er opp til 8 m for 38VYX025 og 10 m for 38VYX035, 38VYX045.
• Et sted hvor avløpsvannet ikke skaper noe problem

FORSIKTIG

1. Monter utendørsenheten slik at ingenting blokkerer luftutblåsingen.
2. Når utendørsenheten monteres på et sted som alltid er utsatt for sterk vind, som på kysten eller høyt oppe i en bygning, må du montere en eller annen form for vindbeskyttelse.
3. I spesielt vindutsatte områder må enheten monteres på en slik måte et vind ikke kommer inn i kjølelementet.
4. Montering på de følgende plassene kan føre til problemer. Ikke monter enheten på slike plasser.
5. Et sted fullt av maskinolje
6. Et sted med mye salt i luften, som ved kysten
7. Et sted fullt av giftige gasser
8. Et sted hvor det er stor sannsynlighet for at høyfrekvente bølger genereres fra lydutstyr, sveising og medisinsk utstyr

Sterk vind

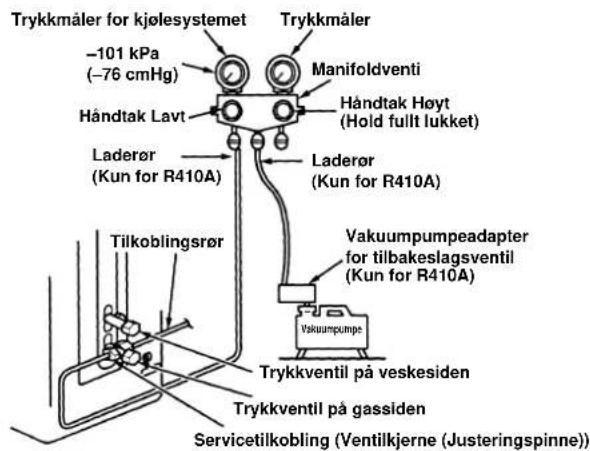

Tilkobling av Kjølerørene Evakuering

Bluss

- Projeksjonsmargin ved flaring : A (Enhet : mm)

Stiv (clutchtype)

Utvendig diameter R410A verktøy Vanlige verktøypå kobberrør som benyttes som benyttes
6,35 0 til 0,5 1,0 til 1,5
9,52 0 til 0,5 1,0 til 1,5
12,70 0 til 0,5 1,0 til 1,5

Imp. (vingemutter)

Sentrer tilkoblingsrørene og stram flaremutteren så mye som mulig med fingrene. Stram deretter mutteren med en skift- eller fastnøkkel som vist på figuren.

Bruk en skiftnøkkel til å sikre.
Bruk en fastnøkkel til å trekke til.

FORSIKTIG

- Ikke bruk for mye kraft. Dette for å unngå at mutteren sprekker, avhengig av miljøet.

(Enhet : N·m)

Utvendig diameter på kobberrør	Tiltrekkingsmoment
∅6,35 mm	16 til 18 (1,6 til 1,8 kgf·m)
∅9,52 mm	30 til 42 (3,0 til 4,2 kgf·m)
∅12,70 mm	50 til 62 (5,0 til 6,2 kgf·m)

• Tiltrekkingsmoment for flarerørtilkoblinger

Driftstrykket på R410A er høyere enn det R22 har (ca 1,6 ganger høyere). Det er derfor nødvendig å stramme tilkoblingsseksjonene på flarerøret (som kobler sammen inne- og utendørsenhetene) med spesifisert moment. Fell tilkobling kan føre til en gasslekkasje, men også til skade på kjølesystemet.

Flare på innendørsenhetens side Flare på utendørsenhetens side

Tilpasse rør

Etter at rørene har tilkoblet innendørsenheten, kan du tømme luften i systemet.

T∅MMING AV LUFT

Fjern luften i de tilkoblede rørene og i innendørsenheten ved hjelp av en vakuumpumpe. Ikke bruke kjøleveske i utendørsenheten. Se vakuumpumpens brukerveiledning for mer informasjon.

(Hvis olje i vakuumpumpen kommer inn i apparatet, som benytter R410A, kan det oppstå problemer med kjølekretsløpet.)

1. Monter laderøret fra manifoldventilen til serviceäpningen på gassidens trykkventil.
   2.Monter laderøret til porten på vakuumpumpen.
2. Åpen lavtrykksbryteren på målerens manifoldventil.
3. Start vakuumpumpen for å tømme apparatet for luft. Utfør tømming av luft i ca 15 minutter hvis rørlengden er 20 meter. (15 min for 20 meter) (forutsatt at vakuumpumpens kapasitet er 27 liter per minutt) Kontroller deretter at trykkmåleren viser -101 kPa (-76 cmHg).
4. Lukk lavtrykksbryteren på målerens manifoldventil.
   6.Åpne ventilspindelen på trykkventilen (begge sider av gass- og væske).
   7.Fjern laderøret fra servicetilkoblingen.
   8.Fest toppen på trykkventilen.

Trykkmåler for kjølesystemet -101 kPa (-76 cmHg) Trykkmåler Manifoldventi Håndtak Lavt Hold fullt lukket Laderør (Kun for R410A) Laderør (Kun for R410A) Tilkoblingsrør Vakuumpumpeadapter for tilbakeslagsventil (Kun for R410A) Vakuumpumpe Trykkventil på veskesiden Trykkventil på gassiden Servicetilkobling (Ventilkjerne (Justeringspinne))

FORSIKTIG

• FIRE VIKTIGE PUNKTER Å HUSKE FOR R∅RARBEID

(1) Fjern støv og fukt (på innsiden av rørene).
(2) Stram tilkoblingene (mellom rørene og enheten).
(3) Tøm tilkoblingsrørene for luft ved hjelp av en vakuumpumpe.
(4) Kontroller om det er en gasslekkasje (på tilkoblingspunktene).

Bruksanvisning for trykkventilen

• Äpne ventilen helt, men ikke mer enn til stopperen.
• Fest trykkventilen med en strammeskrue i henhold til følgende tabell:

Gasside 50 til 62(∅12,70 mm)	N·m(5,0 til
Gasside 30 til 42(∅9,52 mm)	N·m(3,0 til
Væskeside 16 til(∅6,35 mm)	18 N·m(1,6 til
Servicetilkobling	9 til 10 N·m(0,9 til 1,0 kgf·m)

Tilkobling av Ledninger

1. Fjern ventildekselet fra utendørsenheten.
2. Koble tilkoblingskabelen til terminalen i henhold til nummereringen på både inne og utendørsenheten.
3. Når du kobler tilkoblingskabelen til utendørsenhetens terminalblokk, lager du en løkke som vist på koblingsskjemaet, for å forhindre at vann trenger inn i utendørsenheten.
4. Isoler de ubrukte ledningene slik at vann ikke kommer inn i utendørsenheten. Trekk dem så slik at de ikke har kontakt med noe elektrisk eller metall.

Avisoleringslengde på tilkoblingskabler

• Feil tilkobling av det elektriske systemet kan føre til at deler ødelegges.
• Forsikre deg om at du følger de lokale reglene for montering av elektrisk utstyr når du trekker kabelen fra innendørsenheten til utendørsenheten (f.eks. kabeldimensjon og kablingsmetode)
  • Hver kabel må festes godt.
• En (25A) sikring må benyttes til strømtilførselen til dette apparatet.
• Hvis apparatet er feil tilkoblet, vil det føre til brann eller røykutvikling.
• Apparatet krever separat kurs som strømtilførsel.
• Dette produktet kan tilkobles hovedstrømtilførselen.
  Fast tilkobling: En bryter som kobler fra polene, og har en kontaktavstand på min. 3 mm må være tilkoblet ved fast tilkobling.

Deksel over elektriske deler Kontroller plasseringen av utendørsenheten. Ventildeksel Kontroller plasseringen av inneenheten.

• Kontroller flaremutter-tilkoblingen for en gasslekkasje med en gassdetektor eller såpevann.

Testdrift

For å velge TEST RUN (COOL), trykker du på TEMPORARY-knappen i 10 sekunder. (Du hører et kort pipesignal fra høytaleren.)

Dette produktet er konstruert slik at det kan starte opp igjen etter et strømbrudd, med samme innstilling som før strømbruddet.

Informasjon

Dette produktet leveres med Auto restart-funksjonen slått av. Slå den på hvis dette er ønskelig.

• Trykk ned og hold TEMPORARY-knappen nede i 3 sekunder. Etter 3 sekunder vil du høre tre korte pipesignaler som forteller deg at Auto restart er valgt.
• For å avbryte Auto restart-funksjonen, følger du stegene beskrevet i Auto restart-delen av brukerveiledningen.

Carrier
