BEDIENUNGSANLEITUNG 42HQV035 CARRIER

SICHERHEITSVORKEHRUNGEN .... 1

EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT 2

- Zusätzlich erhältliche Installationsteile .... 2

INNENGERÄT

• Aufstellungsort .... 3
• Mauerdurchbruch und Befestigung der Montageplatte ....3
  • Elektrische Anschlüsse .... 4
  • Kabelanschlüsse 4
• Installation von Leitungen und Kondensatschlauch ..... 5
• Einbau des Innengeräts 6
• Entwässerung 6

AUSSENGERÄT

• Aufstellungsort 6
• Anschluß der Kühlmittelleitungen 7
• Entleeren 7
  • Kabelanschlüsse 8

SONSTIGES

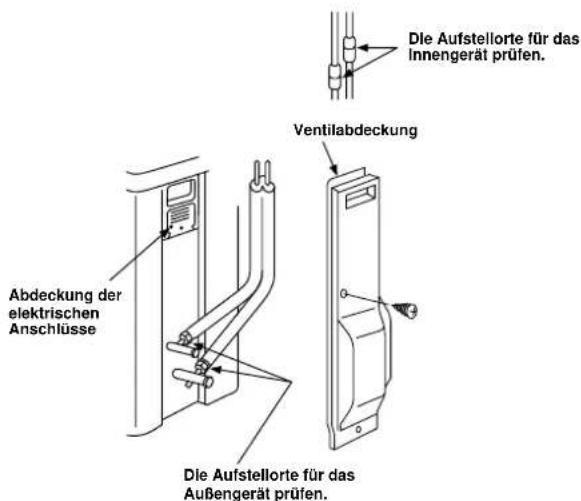

• Überprüfung auf Gas-Undichtigkeit 8

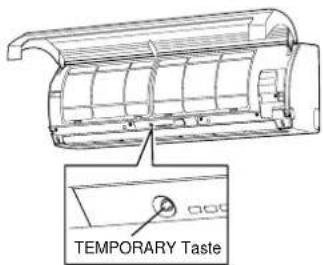

• Probelauf 8
  • Automatische Wiedereinschaltung .... 8

ÍNDICE

PRECAUÇÕES RELATIVAS A SEGURANÇA ...... 1

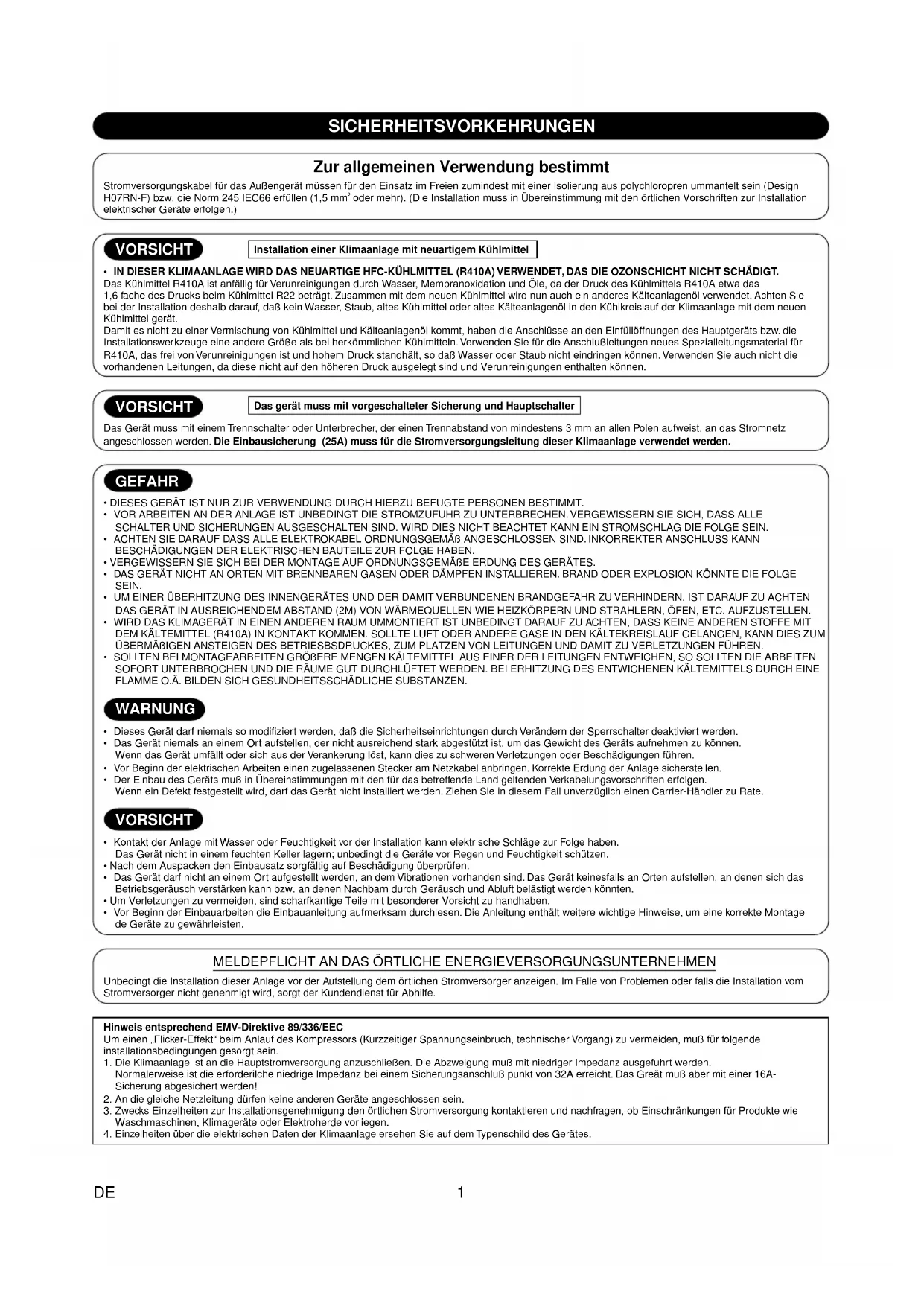

SICHERHEITSVORKEHRUNGEN

Zur allgemeinen Verwendung bestimmt

Stromversorgungskabel für das Außengerät müssen für den Einsatz im Freien zumindest mit einer Isolierung aus polychloropren ummantelt sein (Design H07RN-F) bzw. die Norm 245 IEC66 erfüllen (1,5 mm² oder mehr). (Die Installation muss in Übereinstimmung mit den örtlichen Vorschriften zur Installation elektrischer Geräte erfolgen.)

VORSICHT

Installation einer Klimaanlage mit neuartigem Kühlmittel

• IN DIESER KLIMAANLAGE WIRD DAS NEUARTIGE HFC-KÜHLMITTEL (R410A) VERWENDET, DAS DIE OZONSCHICHT NICHT SCHÄDIGT.

Das Kühlmittel R410A ist anfällig für Verunreinigungen durch Wasser, Membranoxidation und Öle, da der Druck des Kühlmittels R410A etwa das 1,6 fache des Drucks beim Kühlmittel R22 beträgt. Zusammen mit dem neuen Kühlmittel wird nun auch ein anderes Kälteanlagenöl verwendet. Achten Sie bei der Installation deshalb darauf, daß kein Wasser, Staub, altes Kühlmittel oder altes Kälteanlagenöl in den Kühlkreislauf der Klimaanlage mit dem neuen Kühlmittel gerät. Damit es nicht zu einer Vermischung von Kühlmittel und Kälteanlagenöl kommt, haben die Anschlüsse an den Einfüllöffnungen des Hauptgeräts bzw. die Installationswerkzeuge eine andere Größe als bei herkömmlichen Kühlmitteln. Verwenden Sie für die Anschlußleitungen neues Spezialleitungsmaterial für R410A, das frei von Verunreinigungen ist und hohem Druck standhält, so daß Wasser oder Staub nicht eindringen können. Verwenden Sie auch nicht die vorhandenen Leitungen, da diese nicht auf den höheren Druck ausgelegt sind und Verunreinigungen enthalten können.

VORSICHT

Das gerät muss mit vorgeschalteter Sicherung und Hauptschalter

Das Gerät muss mit einem Trennschalter oder Unterbrecher, der einen Trennabstand von mindestens 3 mm an allen Polen aufweist, an das Stromnetz angeschlossen werden. Die Einbausicherung (25A) muss für die Stromversorgungsleitung dieser Klimaanlage verwendet werden.

GEFAHR

• DIESES GERÄT IST NUR ZUR VERWENDUNG DURCH HIERZU BEFUGTE PERSONEN BESTIMMT.
- VOR ARBEITEN AN DER ANLAGE IST UNBEDINGT DIE STROMZUFUHR ZU UNTERBRECHEN. VERGEWISSERN SIE SICH, DASS ALLE SCHALTER UND SICHERUNGEN AUSGESCHALTEN SIND. WIRD DIES NICHT BEACHTET KANN EIN STROMSCHLAG DIE FOLGE SEIN.
- ACHTEN SIE DARAF DASS ALLE ELEKTROKABEL ORDNUNGSGEMÄß ANGESCHLOSSEN SIND. INKORREKTER ANSCHLUSS KANN BESCHÄDIGUNGEN DER ELEKTRISCHEN BAUTEILE ZUR FOLGE HABEN.
- VERGEWISSEHN SIE SICH BEI DER MONTAGE AUF ORDNUNGSGEMÄBE ERDUNG DES GERÄTES.
- DAS GERÄT NICHT AN ORTEN MIT BRENNBAREN GASEN ODER DÄMPFEN INSTALLIEREN. BRAND ODER EXPLOSION KÖNNTE DIE FOLGE SEIN.
- UM EINER ÜBERHITZUNG DES INNENGERÄTES UND DER DAMIT VERBUNDENEN BRANDGEFAHR ZU VERHINDERN, IST DARAUF ZU ACHTEN DAS GERÄT IN AUSREICHENDEM ABSTAND (2M) VON WÄRMEQUELLEN WIE HEIZKÖRPERN UND STRAHLERN, ÖFEN, ETC. AUFZUSTELLEN. - WIRD DAS KLIMAGERÄT IN EINEN ANDEREN RAUM UMMONTIERT IST UNBEDINGT DARAUF ZU ACHTEN, DASS KEINE ANDEREN STOFFE MIT DEM KÄLTEMITTEL (R410A) IN KONTAKT KOMMEN. SOLLTE LUFT ODER ANDERE GASE IN DEN KÄLTEKREISLAUF GELANGEN, KANN DIES ZUM ÜBERMÄBIGEN ANSTEIGEN DES BETRIESBSDRUCKES, ZUM PLATZEN VON LEITUNGEN UND DAMIT ZU VERLETZUNGEN FÜHREN.
- SOLLLEN BEI MONTAGEARBEITEN GRÖBERE MENGEN KÄLTEMITTEL AUS EINER DER LEITUNGEN ENTWEICHEN, SO SOLTLEN DIE ARBEITEN SOFORT UNTERBROCHEN UND DIE RÄUME GUT DURCHLÜFTET WERDEN. BEI ERHITZUNG DES ENTWICHENEN KÄLTEMITTELS DURCH EINE FLAMME O.Ä. BILDEN SICH GESUNDHEITSSCHÄDLICHE SUBSTANZEN.

WARNUNG

• Dieses Gerät darf niemals so modifiziert werden, daß die Sicherheitseinrichtungen durch Verändern der Sperrschalter deaktiviert werden.
• Das Gerät niemals an einem Ort aufstellen, der nicht ausreichend stark abgestützt ist, um das Gewicht des Geräts aufnehmen zu können. Wenn das Gerät umfällt oder sich aus der Verankerung löst, kann dies zu schweren Verletzungen oder Beschädigungen führen.
• Vor Beginn der elektrischen Arbeiten einen zugelassenen Stecker am Netzkabel anbringen. Korrekte Erdung der Anlage sicherstellen.
• Der Einbau des Geräts muß in Übereinstimmungen mit den für das betreffende Land geltenden Verkabelungsvorschriften erfolgen. Wenn ein Defekt festgestellt wird, darf das Gerät nicht installiert werden. Ziehen Sie in diesem Fall unverzüglich einen Carrier-Händler zu Rate.

VORSICHT

• Kontakt der Anlage mit Wasser oder Feuchtigkeit vor der Installation kann elektrische Schläge zur Folge haben. Das Gerät nicht in einem feuchten Keller lagern; unbedingt die Geräte vor Regen und Feuchtigkeit schützen.
• Nach dem Auspacken den Einbausatz sorgfältig auf Beschädigung überprüfen.
• Das Gerät darf nicht an einem Ort aufgestellt werden, an dem Vibrationen vorhanden sind. Das Gerät keinesfalls an Orten aufstellen, an denen sich das Betriebsgeräusch verstärken kann bzw. an denen Nachbarn durch Geräusch und Abluft belästigt werden könnten.
• Um Verletzungen zu vermeiden, sind scharfkantige Teile mit besonderer Vorsicht zu handhaben.
• Vor Beginn der Einbauarbeiten die Einbauanleitung aufmerksam durchlesen. Die Anleitung enthält weitere wichtige Hinweise, um eine korrekte Montage de Geräte zu gewährleisten.

MELDEPFLICHT AN DAS ÖRTLICHE ENERGIEVERSORGUNGSUNTERNEHMEN

Unbedingt die Installation dieser Anlage vor der Aufstellung dem örtlichen Stromversorger anzeigen. Im Falle von Problemen oder falls die Installation vom Stromversorger nicht genehmigt wird, sorgt der Kundendienst für Abhilfe.

Hinweis entsprechend EMV-Direktive 89/336/EEC

Um einen „Flicker-Effekt“ beim Anlauf des Kompressors (Kurzzeitiger Spannungseinbruch, technischer Vorgang) zu vermeiden, muß für folgende installationsbedingungen gesorgt sein.

1. Die Klimaanlage ist an die Hauptstromversorgung anzuschließen. Die Abzweigung muß mit niedriger Impedanz ausgeführt werden. Normalerweise ist die erforderliche niedrige Impedanz bei einem Sicherungsanschluß punkt von 32A erreicht. Das Greät muß aber mit einer 16A-Sicherung abgesichert werden!
2. An die gleiche Netzleitung dürfen keine anderen Geräte angeschlossen sein.
3. Zwecks Einzelheiten zur Installationsgenehmigung den örtlichen Stromversorgung kontaktieren und nachfragen, ob Einschränkungen für Produkte wie Waschmaschinen, Klimageräte oder Elektroherde vorliegen.
4. Einzelheiten über die elektrischen Daten der Klimaanlage ersehen Sie auf dem Typenschild des Gerätes.

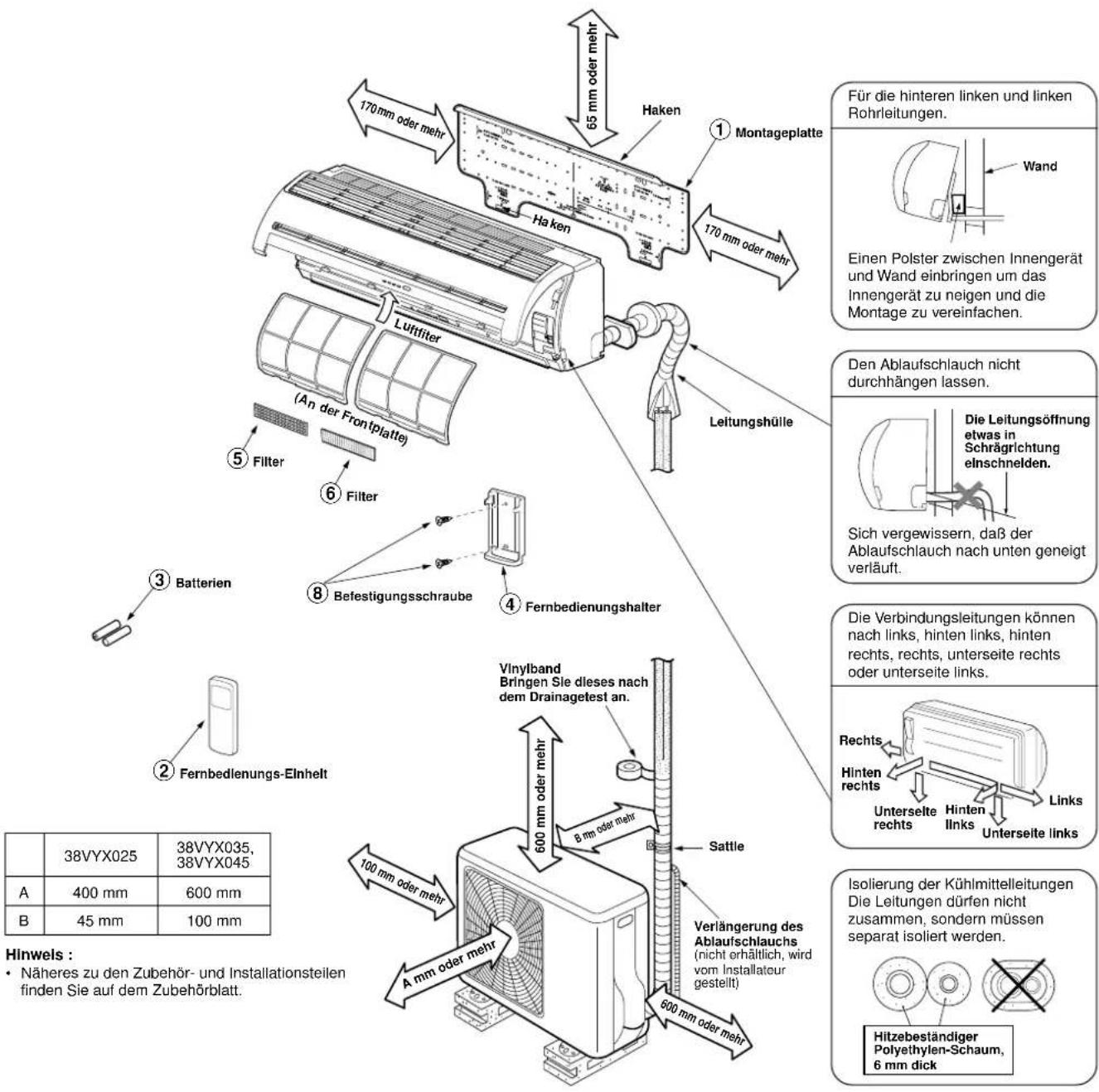

EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT

Haken 65 mm oder mehr Montageplatte 170 mm oder mehr Ha ken 170 mm oder mehr Luftfilter (An der Frontplatte) Filter Filter Befestigungsschraube Fernbedienungshalter ③ Batterien ② Fernbedienungs-Einhelt Vlnylband Bringen Sie dieses nach dem Drainagetest an. 600 mm oder mehr 8 mm oder mehr Sattle Verlängerung des Ablaufschlauchs (nicht erhältlich, wird vom Installateur gestellt) 600 mm oder mehr A mm oder mehr Für die hinteren linken und linken Rohrleitungen. Wand Einen Polster zwischen Innengerät und Wand einbringen um das Innengerät zu neigen und die Montage zu vereinfachen. Leitungshülle Den Ablaufschlauch nicht durchhängen lassen. Die Leitungsöffnung etwas in Schrägrichtung einschnelden. Sich vergewissern, daß der Ablaufschlauch nach unten geneigt verläuft. Die Verbindungsleitungen können nach links, hinten links, hinten rechts, rechts, unterseite rechts oder unterseite links. Rechts Hinten rechts Unterselte rechts Hinten links Links Unterseite links Isolierung der Kühlmittelleitungen Die Leitungen dürfen nicht zusammen, sondern müssen separat isoliert werden. Hitzebeständiger Polyethylen-Schaum, 6 mm dick

Zusätzlich erhältliche Installationsteile

Telle code	Tellebezeichnung	Menge
A	KühlmittelleitungFlüssigkeitsseitig : ∅6,35 mmGasseitig : ∅9,52 mm (42HQV025, 42HQV035) : ∅12,70 mm (42HQV045)	Jeweils1
B	Leitungsisoliermaterial(Polyethylen-Schaum, 6 mm dick)	1
C	Dichtungsmasse, PVC-Bänder	Jeweils1

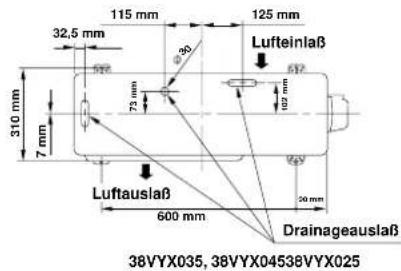

Anordnung der Befestigungsschrauben der Außeneinheit

• Befestigen Sie die Außeneinheit mit den Befestigungsschrauben und Muttern, falls die Einheit starkem Wind ausgesetzt sein könnte.
• Verwenden Sie Ankerschrauben und Annietmuttern mit ∅8 mm oder ∅10 mm.
• Falls das Ablassen von Kondensat erforderlich ist, vor der Installation einen Ablaufslachamschluss ⑨ und die Wasserdichte Kappe ⑩ in die Bodenplatte des Außengeräts einbauen.

500 mm 97 mm Lufteinlaß 275 mm 60 mm Luftauslaß Drainageauslaß

115 mm 125 mm 32,5 mm Lufteinlaß 67° 310 mm 7 mm Luftauslaß 600 mm Drainageauslaß 38VYX035, 38VYX04538VYX025

INNENGERÄT

Aufstellungsort

• Einen Aufstellungsort wählen, der wie in der Zeichnung gezeigt ausreichend Platz rund um das Innengerät bietet
• Einen Aufstellungsort wählen, an dem sich keine Hindernisse vor den Einund Auslassöffnungen befinden
• Der Aufstellungsort muss so gewählt werden, dass eine problemlose Verlegung der Kältemittelleitungen gewährleistet ist
• Das Gerät muss so aufestellt werden, dass ein problemloses Abnehmen der Abdeckungen gewährleistet ist
• Dieses Innengerät muss bei Förderhöhen über 2 m installiert werden. Bitte keine Gegenstände auf dem Innengerät ablegen.

VORSICHT

• Direkte Sonnenbestrahlung des Fernbedienungs-Empfängers ist zu vermeiden.
• Der Milkroprozessor im Innegerät darf sich nicht zu nahe an einer einer Radiofrequenz-Signalquelle befinden. (Für weitere Einzelheiten sich auf die Bedienungsanleitung beziehen.)

Fernbedienung

• Einen Aufstellort wählen, an dem sich keine Hindernisse wie zum Beispiel ein Vorhang-zwischen Fernbedienung und Empfänger befinden, die einen einwandfreien Empfang des Signals verhindern können
  • Die Fernbedienung nicht an einer Stelle anbringen, die einer direkten Sonnenbestrahlung ausgesetzt oder sich in der Nähe einer Wärmequelle befindet, wie zum Beispiel einem Ofen.
• Die Fernbedienung mindestens 1 m vom nächsten Fernsehgerät oder einer Stereoanlage entfernt aufbewahren. (Dies ist erforderlich, um Bildstörungen oder Störgeräusche zu vermeiden.)
  • Die Position der Fernbedienung ist entsprechend der nachstehenden Abbildung zu bestimmen.

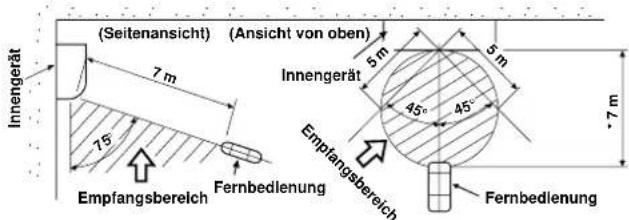

(Seitenansicht) (Ansicht von oben) 7 m 5 m 5 m 7 m 75° Empfangsbereich Fernbedlenung 5 m 45° 45° Empfangsbereich Fernbedlenung

* : Seitendistanz

Mauerdurchbruch und Befestigung der Montageplatte

Bohren der Maueröffnung

Zur Installation der Kältemittelleitungen an der Rückseite

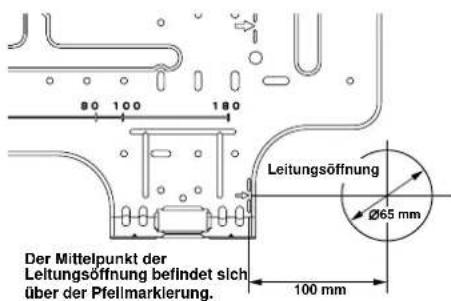

80 100 180 Leitungsöffnung Ø65 mm 100 mm Der Mittelpunkt der Leitungsöffnung befindet sich über der Pfellmarkierung.

1. Nach dem die Position des Durchbruches mit Hille der Montageplatte (→) bestimmt wurde, ist die Bohrung (∅65 mm) mit leichtem Gefälle nach außen anzulegen.

HINWEIS

- Beim Bohren einer Wand, die durch Metall-Leisten, Maschendraht oder eine Metallplatte verstärkt ist, muß ein separat erhältlicher Lochbohreinsatz verwendet werden.

Befestigung der Montageplatte

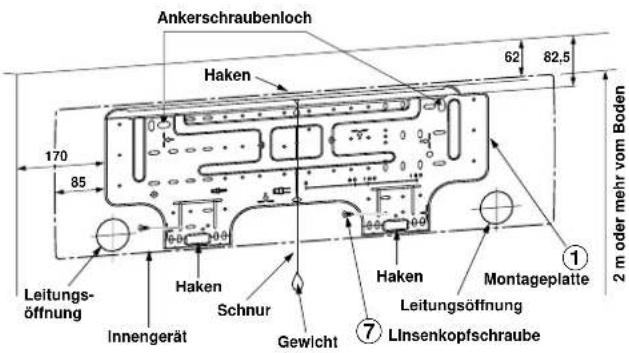

Ankerschraubenloch Haken 62 82,5 170 85 Leitungs- öffnung Haken Schnur Gewicht Innengerät Haken Leitungsöffnung Montageplatte ① ⑦ Linsenkopfschraube 2 m oder mehr vom Boden

Befestigung der Montageplatte unmittelbar an der Wand

1. Die Montageplatte im oberen und unteren Bereich fest an der Wand montieren, um ein sicheres Einhängen des Innengeräts zu gewährleisten.
2. Um die Montageplatte an einer Betonwand mit Hilfe von Dübelschrauben zu befestigen, sind die Verankerungs-Bohrungen zu verwenden, wie in der obigen Abbildung gezeigt.
3. Die Montageplatte horizontal an der Wand montieren.

VORSICHT

Beim Befestigen der Montageplatte unter Verwendung von Linsenkopfschraube dürfen die Öffnungen für die Dübelschrauben nicht verwendet werden. Wenn dies nicht beachtet wird, kann das Gerät herunterfallen und Verletzungen bzw. Beschädigungen verursachen.

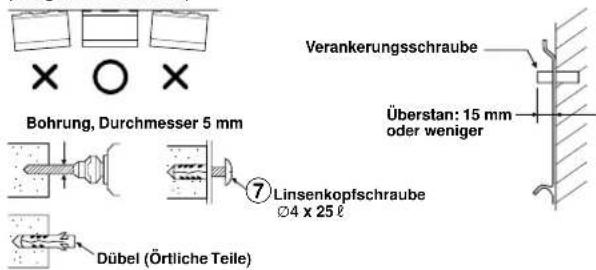

Montageplatte (Waagerecht montieren.)

Bohrung, Durchmesser 5 mm Verankerungsschraube Überstan: 15 mm oder weniger ⑦ Linsenkopfschraube Ø4 x 25 ℓ Dübel (Örtliche Teile)

VORSICHT

Unbedingt darauf achten, daß das Gerät sicher befestigt ist; wenn dies nicht beachtet wird, kann das Gerät herunterfallen und schwere Verletzungen oder Beschädigungen verursachen.

• Bei Wänden aus Fertigbausteinen, Ziegelsteinen, Beton oder ähnlichen Materialien sind Löcher mit einem Durchmesser von 5 mm in die Wand zu bohren.
• Die Dübel zur Aufnahme der dafür vorgesehenen Linsenkopfschrauben ⑦ in die Löcher einsetzen.

HINWEIS

- Sichern Sie bei der Installation die vier Ecken und die unteren Teile der Montageplatte mit 4 bis 6 Linsenkopfschrauben.

Elektrische Anschlüsse

1. Die Versorgungsspannung muß den gleichen Wert wie die Nennspannung des Klimageräts aufweisen.
2. Die Stromquelle muß zur ausschließlichen Verwendung des Klimageräts dienen.

HINWEIS

• Kabeltyp : Über H07RN-F oder 245 IEC66

VORSICHT

- Das Gerät kann auf eine der folgenden Weisen am Netz angeschlossen werden.

(1) Festverdrahtung: Ein Trennschalter oder Unterbrecher, der alle Pole trennt und einen Trennabstand von mindestens 3 mm aufweist, muß bei einer Festverdrahtung mit eingebaut werden. Dabei ist ein geprüfter Trennschalter oder Unterbrecher zu verwenden.
(2) Netzanschluss: Den Netzstecker mit dem Netzkabel verbinden und an eine Steckdose anschließen. Netzkabel und -stecker müssen den Vorschriften entsprechen.

HINWEIS

- Führen Sie die Verkabelungsarbeiten so aus, dass eine großzügig ausgelegte Kapazität der Verkabelung zur Verfügung steht.

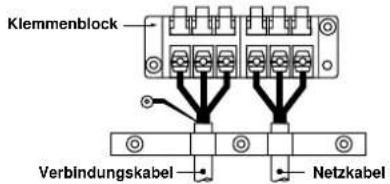

Kabelanschlüsse

Verbinden des Verbindungskabels

Das Anschließen des Verbindungskabels kann vorgenomen werden, ohne daß hierzu die Frontplatte abgenommen werden muß.

1. Nehmen Sie das Lufteinlaßabdeckgitter ab. Öffnen Sie das Lufteinlaßabdeckgitter nach oben, und ziehen Sie es auf sich zu.
2. Die Klemmenabdeckung und die Zugentlastung abnehmen.
3. Das Verbindungskabel (in Übereinstimmung mit örtlichen Vorschriften) durch die Leitungsöffnung in der Wand führen.
4. Das Verbindungskabel aus dem Schlitz an der Rückwand ziehen, so dass es vorn etwa 15 cm übersteht.
5. Das Verbindungskabel ganz in den Klemmenblock einschieben und mit den Schrauben gut sichern.
6. Anzugsmoment : 1,2 N·m (0,12 kgf·m)
7. Das Verbindungskabel mit der Zugentlastung sichern.
8. Fixieren Sie die Anschlußabdeckung, die Rückplattendüse und das Lufteinlaßabdeckgitter an der Inneneinheit.

VORSICHT

• Beim Anschluß sich unbedingt auf den Stromlaufplan an der Innenseite der Frontplatte beziehen.
• Vor Beginn der Arbeiten sich mit örtlichen Bestimmungen, spezifischen Kabelverlegungsvorschriften und Beschränkungen vertraut machen.
• Beim Anschluß sich unbedingt auf den Stromlaufplan an der Innenseite der Frontplatte beziehen.
• Vor Beginn der Arbeiten sich mit örtlichen Bestimmungen, spezifischen Kabelverlegungsvorschriften und Beschränkungen vertraut machen.

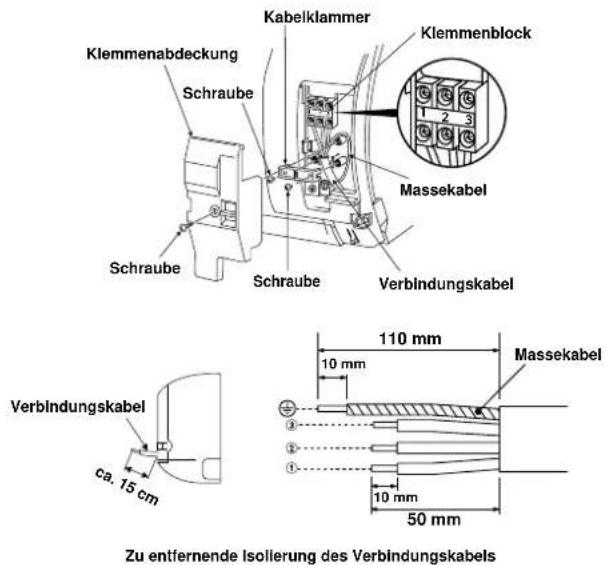

Klemmenabdeckung Schraube Kabelklammer Klemmenblock Massekabel Schraube Schraube Verbindungskabel Verbindungskabel ca. 15 cm 110 mm 10 mm Massekabel 10 mm 50 mm Zu entfernende Isolierung des Verbindungskabels

HINWEIS

• Nur gelitzten Leiter verwenden.
  • Kabeltyp : H07RN-F oder mehr

So installieren Sie das Lufteinlaßabdeckgitter an der Inneneinheit

- Wenn Sie das Lufteinlaßabdeckgitter anbringen wollen, führen Sie die Schritte zum Entfernen des Gitters einfach in umgekehrter Reihenfolge aus.

Installation von Leitungen und Kondensatschlauch

Verlegung von Leitungen und Kondensatablauf

* Da Kondensation zu Störungen des Geräts führen können, unbedingt beide Anschlussleitungen isolieren. (Als Isoliermaterial ist Polyethylen-Schaum zu verwenden.)

Hinten rechts

Hinten links

Unterseite links

Links

Unterseite rechts

Rechts

Ausschneiden des Frontplattenschlitzes

Wechseln des Kondensatschlauchs

Leitungsvorbereitung

1. Ausschneiden des Frontplattenschlitzes

Den Schlitz an der linken oder rechten Seite der Frontabdeckung für Anschluss an der linken bzw. rechten Seite sowie den Schlitz an der linken oder rechten Unterseite der Frontabdeckung für Anschluss an der linken bzw. rechten Unterseite ausschneiden.

2. Wechseln des Kondensatschlauchs

Für Leitungsanschluss an der linken Seite, Unterseite links bzw. Rückseite links müssen Kondensatschlauch und –kappe geändert werden.

Entfernen der Kondensatkappe

Die Kondensatkappe mit einer Spitzange lösen und herausziehen.

Anschluss des Kondensatschlauchs

Das Anschlussstück des Kondensatschlauchs bis zum Anschlag am Hitzeschutz einführen.

Hitzeschutz

Ablaufschlauch

Anbringen der Kondensatkappe

1) Sechskant-Inbusschlüssel (4 mm) in Öffnung einpassen.

4 mm

2) Kondensatkappe bis zum Anschlag einführen.

Kein Zwischenraum

Vor dem Einführen der Ablasskappe kein Schmiermittel (Kältemittelöl) auftragen. Anderenfalls können Schäden und Undichtlgelt am Stopfen resultieren.

Inbusschlüssel (4 mm) einführen.

Kondensatschlauch und Ablasskappe ordnungsgemäß fixieren, damit keine Wasserleckage entsteht.

Bei Leitungsanschluss rechts oder links

- Nach dem Einschlitzen der Frontplatte mit einem Messer oder Abreißstift eine Öffnung mit einer Zange o. Ä. vorbereiten.

Schlitz

Bei Leitungsanschluss an Unterseite rechts oder links

- Nach dem Einschlitzen der Frontplatte mit einem Messer oder Abreißstift eine Öffnung mit einer Zange o. Ä. vorbereiten.

Schlitz

Nach links weisende Anschlußleitung

Die Anschlußleitung so biegen, daß diese 43 mm von der Wandoberflhe verlift. Wenn der Wand-Abstand der Anschlußleitung 43 mm übersteigt, kann das Innenger nicht sicher an der Wand befestigt werden. Beim Biegen der Anschlußleitung ein Federbiegeger verwenden, um ein Zerquetschen der Leitung zu vermeiden.

Die Anschlußleitung mit einem Radius von weniger als 30 mm biegen.

Anschlußleitung nach dem Einbau des Geräts (Abbildung)

(An der Vorderkante des Bördelrands)

270 mm

170 mm

Flüssigkeitesseite

Gasseite

Außenseite des Innengeräts

43 mm

R 30 mm (Verwenden Sie Polisin - Polyethylenkern oder etwas Ähnliches für gebogene Leitung.)

80

Den Griff eines Schraubendrehers o.ä. verwenden.

HINWEIS

Wenn die Leitung nicht korrekt gebogen wird, kann das Innengerät nicht fest an der Wand befestigt werden.

Nach dem die Leitungen durch die Leitungsöffnung geführt wurden, sind die Anschlüsse zu verbinden; danach sind beide Leitungen zu Isolieren.

- Die Zusatzleitungen (zwei) und das Verbindungskabel mit Isolierband fest zusammenbinden. Bei nach links oder hinten links gerichteten Leitungen sind nur die Zusatzleitungen (zwei) mit Isolierband zusammenzubinden.

Innengerät

Zusatzleitungen

Verbindungskabel

Montageplatte

• Die Leitungen so anordnen, daß keine der Leitungen aus der Rückplatte des Innengeräts hervorsteht.
- Die Zusatzleitungen und Anschlußleitungen zusammenbinden, dann das Isolierband an der Anschlußleitung abschneiden, um ein doppeltes Umwicheln der Verbindungsstelle zu vermeiden; außerdem sind die Anschlußstellen mit Vinylband o.ä. zu umwickeln.
- Da die Bildung von Kondensationswasser zu Funktionsstörung des Geräts führen kann, müssen beide Anschlußleitungen isoliert werden. (Als Isoliermaterial ist Polyethylen-Schaum zu verwenden.)
- Beim Biegen einer Leitung darauf achten, daß die Leitung nicht beschädigt wird.

Einbau des Innengeräts

1. Die Leitungen durch die Öffnung in der Wand führen, dann das Innengerät in die oberen Haken der Montageplatte einhängen.
2. Das Innengerät nach rechts und links drücken, um sich zu vergewissern, daß das Gerät fest auf der Montageplatte aufgehängt ist.
3. Das Innengerät im unteren Bereich gegen die Wand drücken und den unteren Teil des Gerät an der Montageplatte einhängen. Am unteren Bereich des Innengeräts zur Person ziehen, um sich zu vergewissern, daß das Gerät fest auf der Montageplatte aufsitzt.

Hier einhängen. ① Montageplatte Haken

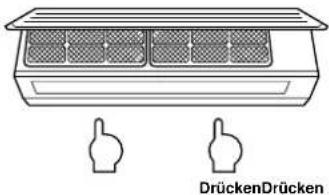

- Um das Innengerät wieder von der Montageplatte abzunehmen, das Gerät zur Person ziehen, und gleichzeitig die Unterseite an den bezeichneten Stellen hochdrücken.

Drücken Drücken

Entwässerung

1. Den Ablaufschlauch nach unten weisend anbringen.

HINWEIS

- Die Öffnung muß so angelegt werden, daß sie zur Außenseite hin schräg nach unten weist.

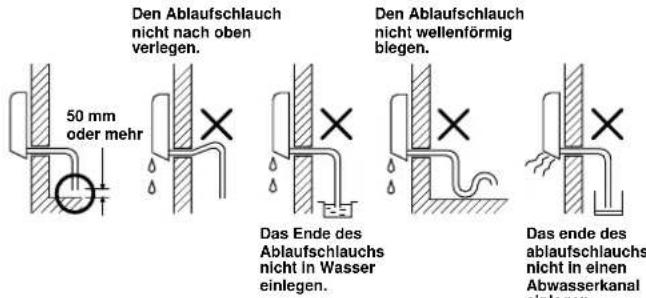

Den Ablaufschlauch nicht nach oben verlegen. 50 mm oder mehr Das Ende des Ablaufschlauchs nicht in Wasser einlegen. Den Ablaufschlauch nicht wellenförmig blegen. Das Ende des ablaufschlauchs nicht in einen Abwasserkanal

1. Die Ablaufwanne mit Wasser füllen und sich vergewissern, daß das Wasser problemlos nach außen abläuft.

2. Beim Anschließen der Ablaufschlauch-Verlängerung ist die Verbindungsstelle der Ablaufschlauch-Verlängerung mit der Leitungshülle abzudecken.

Leitungshülle Ablaufschlauch Innenseite des Raums Verlängerung des Ablaufschlauchs

VORSICHT

Den Ablaufschlauch korrekt verlegen, um eine einwandfreie Entwässerung zu gewährleisten. Wenn das Wasser nicht einwandfrei abläuft, kann dies eine Beschädigung von Gegenständen verursachen.

Dieses Klimagerät ist so konstruiert, daß das an der Geräterückseite anhaftende Kondenswasser in die Ablaufwanne abgeleitet wird. Aus diesem Grund dürfen Netzkabel und andere Komponenten nicht an der Ablaufführung verlegt werden.

Wand Ablaufführung Für Leitungen vorgesehener Bereich

AUSSENGERÄT

Aufstellungsort

• Einen Aufstellort wählen, der ausreichend Platz rund um das Außengerät bietet, wie in der Zeichnung gezeigt
• Das Gerät an einem Ort aufstellen, der das Gewicht des Geräts aufnehmen kann und an dem das Betriebsgeräusch sowie die Vibrationen des Geräts nicht verstärkt werden
• Einen Ort wählen, an dem das Geräusch bzw. die Auslaßluft nicht zu einer Belästigung der Nachbarn führen könnte
• Der Aufstellort sollte möglichst vor starker Windeinwirkung geschützt sein.
• Am Aufstellort dürfen keine brennbaren Gase vorhanden sein
• Das Gerät darf nicht so aufgestellt weden, daß es zu einer Durchgangsbehinderung führt
• Wenn das Außengerät in einer erhöhten Position montiert werden soll, müssen die Füße unbedingt gesichert werden.
  • Die zulässige Länge der Verbindungsleitung für 38VYX025 beträgt bis zu 10 m und für 38VYX035, 38VYX045 bis zu 15 m.
  • Die zulässige Förderhöhe für 38VYX025 beträgt bis zu 8 m und für 38VYX035, 38VYX045 bis zu 10 m.
• Das Gerät an einem Ort aufstellen, an dem das Ablaufwasser keine Probleme verursacht

VORSICHT

1. Das Außengerät so installieren, daß die Luftauslässe nicht blockiert sind.
2. Wenn das Außengerät an einer Stelle montiert wird, die starken Windeinwirkungen ausgesetzt ist, wie zum Beispiel in Meeresnähe oder in den oberen Stockwerken eines Hochhauses, muß das Gebläse mit einer Windhutze oder einer Abschirmung versehen werden, um einen normalen Betrieb des Gebläses zu gewährleisten.
3. In Gebieten mit starken Winden das Gerät an windgeschützten Stellen installieren.
4. Eine Installation an folgenden Orten kann zu Problemen führen. Installieren Sie das Gerät daher nicht an solchen Orten.
5. Orte, die mit Maschinenöl verunreinigt sind
   • Salzreiche Umgebung, zum Beispiel an der Küste
6. Orte, an denen Schwefelgas vorkommt
7. Orte, an denen es zu Hochfrequenzwellen, ausgelöst zum Beispiel durch Audiogeräte, Schweißgeräte und medizinische Geräte, kommenkann

Anschluß der Kühlmittelleitungen

Bördeln

1. Die Leitung mit einem Rohrschneider abschneiden.

1. Setzen Sie einen Doppelring in die Leitung ein, und weiten Sie die Leitung.
2. Überstand beim Weiten : A (Einheit : mm)

Starr (Typ Kupplung)

Außendurchmesser Bei Verwendung von Bei Verwendung von der Kupferleitung R410A-Werkzeug herkömmlichem Werkzeug
6,35 0 bis 0,5 1,0 bis 1,5
9,52 0 bis 0,5 1,0 bis 1,5
12,70 0 bis 0,5 1,0 bis 1,5

Imperial-Werkzeug (Typ Flügelmutter)

Außendurchmesser der Kupferleitung R410A
6,35 1,5 bis 2,0
9,52 1,5 bis 2,0
12,70 2,0 bis 2,5

Festziehen der Verbindungsmutter

Die anzuschließenden Leitungen zu den Anschlüssen ausrichten, dann die Überwurfmuttern so weit wie möglich mit den Fingern festdrehen.

Zum Festziehen einen Schraubenschlüssel verwenden.

Zum Festziehen eine Drehmomentschlüssel verwenden.

VORSICHT

Darauf achten, daß die Mutter nicht zu fest angezogen wird. Bei zu starkem Anziehen kann sich die Mutter unter gewissen Betriebsbedingungen spalten.

(Einheit : N·m)

Außendurchmesser der Kupferleitung	Anzugsdrehmoment
6,35 mm	16 bis 18 (1,6 bis 1,8 kgf·m)
9,52 mm	30 bis 42 (3,0 bis 4,2 kgf·m)
12,70 mm	50 bis 62 (5,0 bis 6,2 kgf·m)

• Drehmoment für die Leitungsverbindung mit Weitung

Der Druck steigt bei R410A höher an als bei R22 (ca. 1,6 mal). Ziehen Sie daher die Leitungsverbindungen mit Weitung zwischen Innen- und Außeneinheit mit einem

Drehmomentschlüssel fest an, bis das angegebene Drehmoment erreicht ist. Bei fehlerhaften Verbindungen kann nicht nur Gas austreten, sondern es kann auch zu Problemen mit dem Kühlzyklus kommen.

Weitung an Inneneinheit Weitung an Außenelnheit

Ausrichten der Leitungen

1. Anleitung für das Ausrichten
   Die Leitungen entlang der
   Markierungslinie auf dem
   Außengerät ausrichten.
2. Positionseinstellung der Leitungen Die Leitungsenden in einem Abstand von 85 mm zur Markierungslinie anbringen.

Markierungslinle

Entleeren

Sobald das Leitungen an der Innen- und Außeneinheit angeschlossen sind, kann mit dem Evakuieren begonnen werden.

ENTLÜFTUNG

Die in den Leitungen und im Innengerät enthaltene Luft und Feuchtigkeit muss mit Hilfe einer Vakuumpumpe abgesaugt werden. Kein Kältemittel zum „Ausblasen“ der Leitungen verwenden! Weiter Einzelheiten bitte der Betriebsanleitung der Vakuumpumpe zu entnehmen.

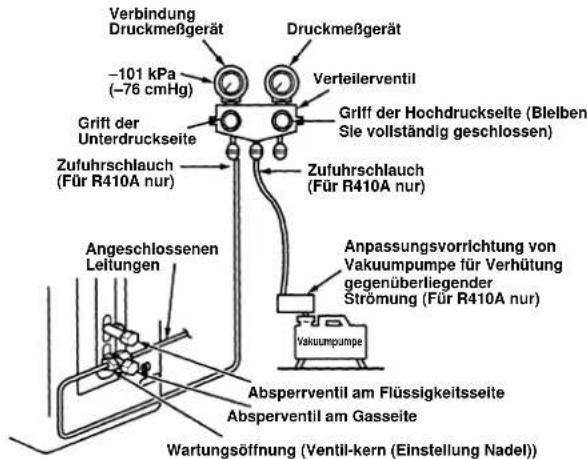

Verwendung der Vakuumpumpe

Verwenden Sie unbedingt eine Vakuumpumpe mit Rückflußschutz, so daß Öl im Inneren der Pumpe nicht zurück in die Leitungen der Klimaanlage fließt, sobald die Pumpe stoppt. (Wenn Öl aus dem Inneren der Vakuumpumpe in eine Klimaanlage mit R410A gerät, kann es zu Störungen des Kühlzyklus kommen.)

1. Verbinden Sie den Füllschlauch vom Verteilerventil mit der Wartungsöffnung des gasseitigen Kompaktventils.
2. Verbinden Sie den Füllschlauch mit der Öffnung der Vakuumpumpe.
3. Öffnen Sie den Niederdruckseitengriff des Meßverteilerventils vollständig.
4. Starten Sie die Vakuumpumpe, so daß die Entleerung beginnt. Führen Sie den Entleerungsvorgang bei einer Leitungslänge von 20 m etwa 15 Minuten lang durch. (d. h. 15 Minuten für 20 m bei einer Pumpkapazität von 27 l pro Minute) Vergewissern Sie sich dann, daß der gesamte Druckmeßwert -101 kPa (-76 cmHg) beträgt.
5. Schließen Sie den Niederdruckseitengriff des Meßverteilerventils.
6. Öffnen Sie den Ventilschaft der Service Ventile vollständig (gas- und flüssigkeitsseitig).
7. Lösen Sie den Füllschlauch von der Wartungsöffnung.
8. Befestigen Sie die Kappen auf den Service Ventile.

Verbindung Druckmeßgerät -101 kPa (-76 cmHg) Druckmeßgerät Verteilerventil Griff der Unterdruckseite Griff der Hochdruckseite (Bleiben Sie vollständig geschlossen) Zufuhrschlauch (Für R410A nur) Anpassungsvorrichtung von Vakuumumpumpe für Verhütung gegenüberliegender Strömung (Für R410A nur) Angeschlossenen Leitungen Vakuumumpumpe Absperrventil am Flüssigkeitsseite Absperrventil am Gasseite Wartungsöffnung (Ventil-kern (Einstellung Nadel))

VORSICHT

• 4 WICHTIGE HINWEISE ZU ARBEITEN AN DEN LEITUNGEN

(1) Staub und Verschmutzung sind restlos zu entfernen (Innenseite der Anschlußleitungen).
(2) Alle Verbindungen gut festziehen (zwischen Leitungen und dem Gerät).
(3) Die in den Leitungen enthaltenen Fremdgase und Luftfeuchtigkeit sind mit einer Vakuumpumpe abzusaugen.
(4) Das Gerät auf Gasverlust überprüfen (an den Verbindungsstellen).

Sicherheitshinweise zu den Service-Ventilen

• Öffnen Sie den Ventilschaft vollständig. Versuchen Sie jedoch nicht, den Ventilschaft über den Stopper hinaus zu öffnen.
• Ziehen Sie die Ventilschaftkappe mit dem in der folgenden Tabelle genannten Drehmoment fest:

Gasseitig 50 bis 62 N·m(∅12,70 mm) (5,0 bis

Gasseitig 30 bis 42 N·m(∅9,52 mm) (3,0 bis

Flüssigkeitsseitig 16 bis 18 N·m(∅6,35 mm) (1,6 bis

Wartungsöffnung 9 bis 10 N·m(0,9 bis 1.0 kgf·m)

Kabelanschlüsse

1. Die Ventilabdeckung vom Außengerät abnehmen.
2. Das Anschlußkabel mit der entsprechenden Anschlußklemme verbinden, und hierbei sich auf die dazugehörigen Nummern des Klemmenblocks am Innen-bzw. Außengerät beziehen.
3. Wenn das Anschlußkabel mit den Klemmen des Außengerätes verbunden wird, ist eine Schleife zu bilden, die der Abbildung in der Einbauzeichnung das Innen-bzw. Außengerät entspricht; dies dient dazu, ein Eindringen von Wasser in das Außenger zu vermeiden.
4. Unbeschaltete Kabel (Leiter) isolieren und vor Wasser in der Außeneinheit schützen. Die Kabel so verlegen und abisolieren, dass sie keine stromführenden oder metallenen Teile berühren.

Zu entfernende Isolierung des Verbindungskabels

Klemmenblock Verbindungskabel Netzkabel

1 2 3 ± 10 30 40 Massekabel

Verbindungskabel

L N 10 30 10 40 Massekabel

Netzkabel

Modell 42HQV025	42HQV035, 42HQV045
Stromversorgung	50/60Hz, 220 – 240 V einphasig
Max. Betriebsstrom	8A	11A
Steckdosen- und Sicherungsvorgaben	25A
Netzkabel	H07RN-F oder 245 IEC66 (1,5 mm2 oder mehr)

VORSICHT

• Auf korrekten Anschluß der Kabel achten, da eine inkorrekte Verbindung eine Beschädigung von elektrischen Komponenten zur Folge hat.
• Hinsichtlich der Verkabelung von Innen- und Außengerät unbedingt die örtlichen Vorschriften (Kabelquerschnitt, Kabelführung usw.) befolgen.
• Jedes Kabel muß fest angeschlossen werden.
• Diese Einbausicherung (25A) muss für die Stromversorgungsleitung dieser Klimaanlage verwendet werden.
• Bei inkorrekt oder unvollständiger Verkabelung besteht Gefahr von Brand oder Rauch.
• Dieses Netzkabel ausschließlich für die Klimaanlage verwenden.
• Dieses Produkt kann an das Stromversorgungsnetz angeschlossen werden. Anschluss an feste Verkabelung: Ein Schalter, der alle Pole trennt und eine Kontaktunterbrechung von mindestens 3mm aufweist, muss in die feste Verkabelung integriert werden.

HINWEIS: Verbindungskabel

• Kabeltyp : Über H07RN-F oder 245 IEC66

SONSTIGES

Überprüfung auf Gas-Undichtigkeit

Die Aufstellorte für das Innengerät prüfen. Ventilabdeckung Abdeckung der elektrischen Anschlüsse Die Aufstellorte für das Außengerät prüfen.

• Mit einem Gasleckdetektor oder mit Seifenwasser die Überwurfverbindungen auf Undichtigkeiten prüfen.

Probelauf

Um den Probelaufmodus (TEST RUN (COOL)) zu einzuschalten, die TEMPORARY-Taste 10 Sekunden lang gedrückt halten. (Dies wird durch einen kurzen Piepton bestätigt.)

Automatische Wiedereinschaltung

Dieses Gerät ist so programmiert, daß es nach einem Stromausfall wieder automatisch in der gleichen Betriebsart anspringt, die vor der Unterbrechung eingestellt war.

Hinweis

Beim Versand vom Werk ist die automatische Neustart-Funktion (Auto Restart) ausgeschaltet. Wenn gewünscht, ist diese Funktion einzuschalten.

Aktivierung der automatischen Wiedereinschaltung

• Die TEMPORARY-Teste etwa 3 Sekunden gedrückt halten. Nach 3 Sekunden werden vom elektronischen Summer drei kurze Pieptöne ausgegeben; dies weist darauf hin, daß Auto Restart aktiviert wurde.
- Um die Auto Restart-Funktion wieder auszuschalten, sind die im Kapitel „Auto Restart-Funktion“ der Bedienungsanleitung angegebenen Schritte auszuführen.

PRECAUÇÕES RELATIVAS A SEGURANÇA

Binnenmodule Bevestigen

Automatische Herstart Instellen

Automatisch Herstarten instellen

- FÅR ENDAST ANVÄNDAS AV BEHÖRIGA PERSONER.

- KOPPLA ALLTID UR APPARATEN FRÄN NÄTSTRÖM FÖRE ELARBETEN. FÖRSÄKRA DIG OM ATT ALLA STRÖMBRYTARE ÄR FRÄNKOPPLADE. OM INTE, FINNS RISK FÖR ELEKTRISKA STÖTAR.

- SE TILL ATT ANSLUTNINGSKABELN ANSLUTS KORREKT. OM ANSLUTNINGSKABELN ANSLUTS PÅ FELAKTIGT SÄTT KAN SKADOR UPPSTÅ PÅ DELARNA I ELSYSTEMET.

- KONTROLLERA FÖRE INSTALLATIONEN ATT JORDLEDAREN INTE ÄR TRASIG ELLER FRÄNKOPPLAD.

- FÄR INTE INSTALLERAS I NÄRHETEN AV GASBEHÅLLARE, ANTÄNDLIG GAS ELLER DÄR DET FINNS RISK FÖR GASLÄCKOR. ATT INTE FÖLJA DENNA ANVISNING KAN ORSAKA ELDSVÅDA ELLER EXPLOSION.

- UNDVIK RISK FÖR ÖVERHETTNING OCH BRANDFARA GENOM ATT PLACERA INOMHUSENHETEN PÅ MINST 2 METERS AVSTÅND FRÅN VÄRMEKÄLLOR SOM ELEMENT, VÄRMEAGGREGAT, VÄRMEPANNOR, UGNAR, SPISAR OCH LIKNANDE.

- VAR FÖRSIKTIG SÅ ATT INTE KYLMEDET R410A ELLER ANNAN GAS KOMMER IN I KYLOMLOPPET DÅ LUFTKONDITIONERINGEN SKA FLYTTAS FÖR ATT INSTALLERAS PÅ ANNAN PLATS. OM LUFT ELLER ANNAN GAS BLANDAS MED KYLMEDET BLIR TRYCKET I KYLOMLOPPET ONORMALT HÖGT, VILKET KAN GÖRA ATT RÖREN SPRÄNGS OCH PERSONSKADOR UPPSTÄR.

- VÄDRA OMEDELBART I LOKALEN MED FRISK LUFT OM KYLGAS SKULLE LÄCKA UT UNDER INSTALLATIONEN. OM KYLGASEN HETTAS UPP AV ELD ELLER ANNAN VÄRMEKÄLLA UTVECKLAS EN GIFTIG GAS.

WARNING

MERKNAD: Tilkoblingskabel

• Kabeltype : Bedre enn H07RN-F eller 245 IEC66

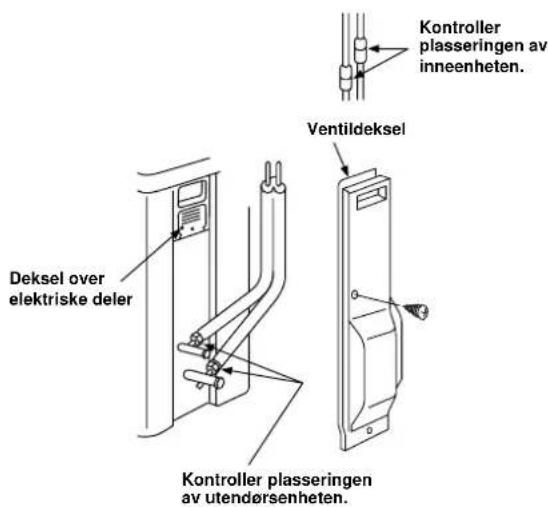

ANNET

Gasslekkasjetest
