BEDIENUNGSANLEITUNG Remote controller CARRIER

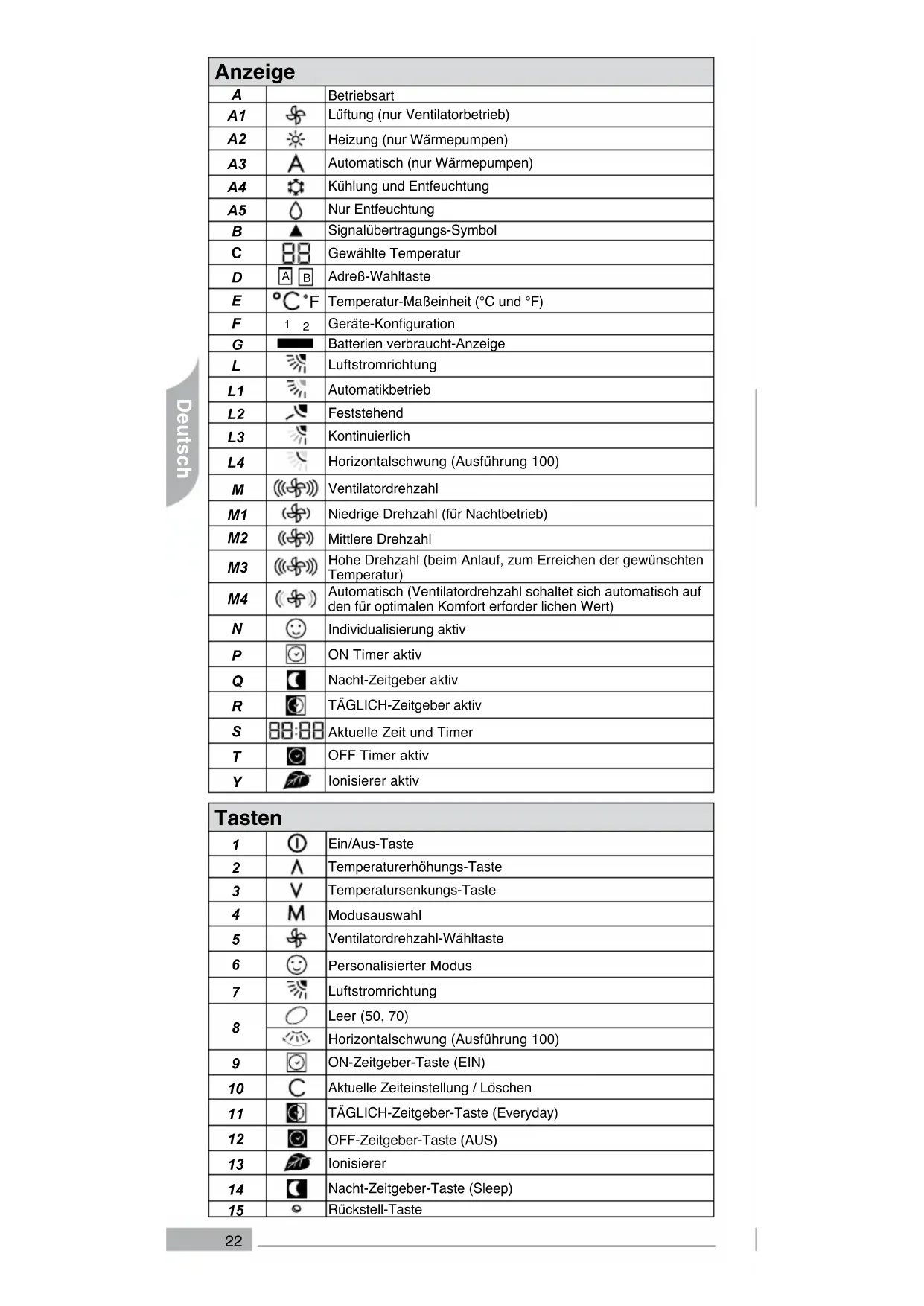

Anzeige
A		Betriebsart
A1		Lüftung (nur Ventilatorbetrieb)
A2		Heizung (nur Wärmpumpen)
A3		Automatisch (nur Wärmpumpen)
A4		Kühlung und Entfeuchtung
A5		Nur Entfeuchtung
B		Signalübertragungs-Symbol
C		Gewährte Temperatur
D		Adreß-Wahltaste
E		Temperatur-Maßeinheit (°C und °F)
F		Geräte-Configurations
G		Batterien verbraucht-Anzeige
L		Luftstromrichtung
L1		Automatikbetrieb
L2		Feststehend
L3		Kontinuierlich
L4		Horizontalschwung (Ausführung 100)
M		Ventilatorrehzahl
M1		Niedrige Drehzahl (für Nachbetrieb)
M2		Mittlerere Drehzahl
M3		Hohe Drehzahl (beim Anlauf, zum Erreichen der gewünschten Temperatur)
M4		Automatisch (Ventilatorrehzahl schaltet sich automatisch auf den für optimalen Komfort erforder lichen Wert)
N		Individualisierung aktiv
P		ON Timer aktiv
Q		Nacht-Zeitgeber aktiv
R		TÄGLICH-Zeitgeber aktiv
S		Aktuelle Zeit und Timer
T		OFF Timer aktiv
Y		Ionisieraner aktiv

Tasten
1	0	Ein/Aus-Taste
2	Λ	Temperaturerhöhungs-Taste
3	V	Temperatursenkungs-Taste
4	M	Modusauswahl
5	Φ	Ventilatorrehzahl-Währtaste
6	◎	Personalisierter Modus
7	✓	Luftstromrichtung
8	○	Leer (50, 70)
	△	Horizontalschwung (Ausführung 100)
9	◎	ON-Zeitgeber-Taste (EIN)
10	C	Aktuelle Zeiteinstellung / Löschen
11	◎	TÜGleich-Zeitgeber-Taste (Everyday)
12	◎	OFF-Zeitgeber-Taste (AUS)
13	△	Ionisieraner
14	◎	Nacht-Zeitgeber-Taste (Sleep)
15	◎	Rückstell-Taste

Allgemeine Hinweise

These Betreibsanleitung enthalt Informationen fur den Betrieb der Klimaanlage mit der Infrarotfernbedienung.

Bitte halten Sie sich an die Installationsanweisungen und Betriebsanweisungen des Innengerates und deren weitere Informationen.

Der maximale Aktionsradius der Fernbedienung ist etwa 5 m. Zwischen Regler und Gerät sollen keine Behinderungen, wie z.B. Gardinen oder Pflanzen vorhanden sein. Direkte Sonneneinstrahlung auf das Empfangsteil am Gerät kann einen gute Signalempfang beeinträchtigen. Der Regler muß zum Empfangsteil am Gerät hin gerichtet werden, wenn die Tasten der gewünschten Funktionen gedrückt werden. Ein akustischer Piepton bestätigt den korrekten Empfang des Signals.

Das Symbol [G] im Display bedeutet dass die Batteriekapazität erschöpt ist und die Batterie somit ausgetauscht werden muss.

Wie tauscht man die Batterien aus

Die Fernbedienung arbeitet mit zwei 1.5 V nicht-aufladbaren Alkaline-Batterien (1.5 V, LR03x2).

Keine gebrauchten Batterien bzw. verschiedeneen Batterien verwenden, da dies zu Störungen des Geräts führen könnte.

Die durchschnittliche Dauer einer Batterie beträgt unter normalen Umständen circa 1 Jahr.

1) Öffnen Sie die Klappe des Batteriefachs auf der Rückseite der Fernbedienung, indem Sie die Lasche in Pfeilrichtung schiben (siehe Abbildung C).
2) Verbrauchte Batterien entfernen und die neuen einlagen
3) Platzieren Sie die Batterieabdeckung wieder und drücken Sie sie zum Schließen fest.
4) Starten Sie die Fernbedienung neu indem Sie den Reset-Knopf [15] mit einem spitzen Gegenstand drücken (siehe Abbildung B).

Achtung: Wenn die Klimaanlage nicht auf die Fernbedienung reagiert, wiederholen Sie den Batteriewechsel und drücken Sie den Reset-Knopf erneut nach 5 Sekunden.

Ein-/Ausschalten
1 ①
Steht das Klimagerät nicht in Betrieb, zeigt die Fernbedienungsanzeige nur die Tageszeit (leuchten andere Symbole auf, die Fernbedienung durch Drucken von Taste [1] ausschalten).
1	Taste [1] drücken, um das Klimagerät einzuschalten. Das Gerät wird entsprechend den gewählten Funktionen betrieben.
2	Taste [1] drücken, um das Klimagerät auszuschalten. Alle Betriebsleuchten am Gerät gehen aus und die Fernbedienung zeigt nur die aktuelle Zeit.
Achtung	Das Gerät gibt nur einen Piepton ab, wenn die Signale korrekt empfangen werden. Schaltet das Gerät nicht aus, die Fernbedienung einschalten (durch Drucken von Taste [1]) und den Vorgang wiederholen. Wird Taste [1] (Einschalten des Klimageräts) bald nach dem Abschalten gedrückt, schaltet der Verdichter aufgrund einer eingebauten Schutzvorrichtung gegen zu früfiges Ein- und Ausschalten des Verdichters 3/5 Minuten lang nicht ein.
Einstellung der aktuellen Zeit
10C2 3As V	88:88
1	Bei EIN- oder AUSgeschalteter Fernbedienung Taste [10] mindestens 5 Sekunden lang drücken. In der Anzeige blinkt das Stundensymbol [S] der aktuellen Zeit.
2	Drücken Sie entweder die Taste [2] oder [3] um den gewünschten Wert einzustellen.
3	Drücken Sie die Taste [10] zum Bestätigen. Die Minutenanzeige blinkt.
4	Drücken Sie entweder die Taste [2] oder [3] um den gewünschten Wert einzustellen.
5	Nachdem die aktuellen Zeit eingestellt worden ist, Taste [10] drücken, um sie zu bestätigen.

Einstellung des Betriebsmodus
4 M1 A2 A3 A4 A5	5 A 0
Beim wiederholten Drücken der Taste [4] werden die möglichen Modi der jeweiligen Sequenz angezeigt. Die gewährte Betriebsart wird wie folgt gezeigt, während das Gerät den Signalempfang durch einen Piepton bestätig.
1a	[A1] Lüftung (nur Ventilatorbetrieb)
1b	[A3] Automatikbetrieb (stellen Sie den richtigen Modus für die gewüinschte Temperatur ein)
1c	[A4] Kühlung mit Entfeuchtung
1d	[A5] Nur Entfeuchtung
1e	[A2] Heizung (wenn vorhanden)

Temperatureinstellung
2 ∧3 ∨ E	88 °C·F
Drücken Sie die UP [2] und DOWN [3] Taste um die Temperatur vom derzeitigen Wert ansteigen oder abfallen zu halten.
Achtung	Das Gerät bestägt den Signalempfang durch einen Piepton, und der Wert der eingestillten Temperatur auf der Anzeige sinkt entsprechend.Die Temperatur kann zwischen 17°C (63°F) und 32°C (90°F) mit Intervallen von 1°C eingestellt werden. Ist die gewählte Temperatur im KühlbetriebHigher als die Raumtemperatur,läuft das Gerät nicht an.Dasselbe gilt für den Heizbetrieb, wenn die gewählte Temperatur niedriger ist als die Raumtemperatur.
Luftstromrichtung
7 L2 L3	8
Die Luftausblasrichtung kann zur Optimierung der Luftverteilung im Raum eingestellt werden.
1	Taste [7] wiederholt drücken, um eine der folgenden Positionen zu wahren.
1a	Automatik [L1 blinkt] - Die Luftausblasrichtung wird automatisch eingestellt. Der Belüfungsschlitz wird aufgrund der Betriebsweise auf die voreingestellte Position gebracht.
1b	Fest [L2 fixed] - Es konnen 6 Positionen gewählt werden. Die Luftlenklamelle kann auf sechs verschiedene Luftausblas-Positionen eingestellt werden.
1c	Kontinuierlich [L3 schwankend] - Der Belüfungsschlitz schwenkt weiter nach unten und nach oben. Das “TwinSwing” garantiert eine ständig optimale und gemeinsame Verteilung der Luft im Raum.

Horizontalschwung
8.24.
1	Drücken Sie die Taste, um den kontinuierlichen links und rechts Horizontalschwung zu starten.
2	Drücken Sie die Taste um den Horizontalschwung zu stoppen. Die Vertikalklappe hält an der aktuellen Position an.
Achtung	Der Horizontalschwung kann mit der Luftstromrichtung kombiniert werden [7].

Auswahl der Ventilatorgeschwindigkeit
5 M2 M3 M4	() ( ) ( ) ( )
Die Intensität der Luftströmung kann zur optimalen Luftstreitung eines Raumes eingestellt werden.
1a	[M1] Niedrige Drehzahl (für Nachtbetrieb)
1b	[M2] Mittlere Drehzahl
1c	[M3] Hohe Drehzahl (beim Anlauf, zum Erreichen der gewünschten Temperatur)
1d	[M4] Automatisch (Ventilatordrehzahl schaltet sich automatisch auf den für optimalen Komfort erforderlichen Wert)

Personalisierung (my Comfort)
6 ② 3 / 4 5 / 7 M 8 N	◎
Man kann die gewünschten Betriebsparameter des Gerätes speichern, um sie jederzeit abzurufen. Das Gerät kann damit aus- oder eingeschaltet sein. Nach 10 Sekunden, ohne dass eine Taste gedrückt wird, stoppt die Prozedur und die Fernbedienungsanzeige ist wieder in ihrem originalen Status.
1	Drücken Sie die Taste [6] und halten Sie sie 5 Sekunden lang gedrückt. Auf dem Display fängt das Symbol [M] an zu blinken
2	Auswahr des Betriebsmodus. Wahlen Sie den Geräte-Betriebsmodus mit der Taste [4] (siehe Betriebsmoduswahl). Bestätigen Sie den ausgewählten Modus, indem Sie die [6] drucken. Die angezeigte Temperatur [C] blinkt jetzt.
3	Temperaturauswahl. Stellen Sie die gewünschte Temperatur mit den Tasten UP [2] und DOWN [3] ein. Bestätigen Sie die Temperatur, indem Sie [6] drucken. Nun blinkt die Ventilatorgeschwindigkeit [M].
4	Einstellung der Ventilatorgeschwindigkeit. Wahlen Sie die Ventilatorgeschwindigkeit mit der Taste [5] (siehe Ventilatorgeschwindigkeit). Bestätigen Sie die Einstellung durch Drucken der [6]. Es blinkt nun die Luftstromrichtung [L].
5	Auswahr der Luftstromrichtung. Wahlen Sie die Luftstromrichtung mit der Taste [7] (siehe Luftstromrichtung). Bestätigen Sie die Einstellung durch Drucken der [6]. Das Personalisierungssymbol [N] hört jetzt auf zu Blinken.
6	Drücken Sie die Taste [6], um die Personalisierungsfunktion zu aktivieren. Symbol [E] zeigt die tägliche Timeraktivierung an.
Achtung	Um die Parameter zu verändern, wiederholen Sie die Prozedur von Schritt 1 an. Um die Personalisierung zu deaktivieren, drucken Sie eine der folgenden Tasten: [2],[3],[4],[5],[13].

ON-Zeitgeber-Vorgang (EIN)
9 2 3 4 5 7 Mo P R S C	C
Programmieren Sie die Startzeit und die gewünschten Betriebsparameter des Gerätes. Das Gerät kann damit aus- oder eingeschaltet sein. Wenn das Gerät eingeschaltet ist (ON), ist nur Auswahr der Startzeit möglich. Das Gerät arbeitet dann mit der im Display angezeigten Auswahr. Nach 10 Sekunden, ohne dass eine Taste gedrückt wird, stoppt die Prozedur und die Fernbedienungsanzeige ist wieder in ihrem originalen Status.
1	Drücken Sie die Taste [9]. Auf dem Display blinken nun das Symbol [N] und das Zeitanzeige.
2	Zeitauswahl. Stellen Sie die Stunden mit den Tasten [2] und [3] ein. Bestätigen Sie durch Drucken der [9] und die Minutenanzeige blinkt. Stellen Sie die Minuten mit den Tasten [2] und [3] ein. Bestätigen Sie durch Drucken der [9] und nun blinkt das Modussymbol [A].
3	Auswahl des Betriebsmodus. Wahlen Sie den Geräte-Betriebsmodus mit der Taste [4] (siehe Betriebsmoduswahl). Bestätigen Sie den ausgewählten Modus, indem Sie die [9] drucken. Die angezeigte Temperatur [C] blinkt jetzt.
4	Temperaturauswahl. Stellen Sie die gewünschte Temperatur mit den Tasten UP [2] und DOWN [3] ein. Bestätigten Sie die Temperatur, indem Sie [9] drücken. Nun blinkt die Ventilatorgeschwindigkeit [M].
5	Einstellung der Ventilatorgeschwindigkeit. Wahlen Sie die Ventilatorgeschwindigkeit mit der Taste [5] (siehe Ventilatorgeschwindigkeit). Bestätigten Sie die Einstellung durch Drücken der [9]. Es blinkt nun die Luftstromrichtung [L].
6	Auswahl der Luftstromrichtung. Wahlen Sie die Luftstromrichtung mit der Taste [7] (siehe Luftstromrichtung). Bestätigten Sie die Einstellung durch Druppen der [9]. Das Personalisierungssymbol [P] hört jetzt auf zu Blinken.
Achtung	Drücken Sie während der Vorgang lauft die Taste [10] um darüberzugelangen und die eingebeken Parameter zulöschen. Um die Timer-Eingaben zulöschen, drücken Sie [9] und gleich daraufuf die [10]. Während die ON-Timer-Funktion eingestellt ist, erkennt das Gerät die Raumtemperatur bereits 1 Stunde vor der Startzeit. Der Start des Geräts können bis zu 40 Minuten verzögt werden, je nach Differenz zwischen der zeitigen Raumtemperatur und der gewährten Temperatur.

OFF-Zeitgeber-Vorgang (AUS)
12 3/0 V C
Programmieren Sie die Ausschaltzeit des Gerätes. Das Gerät kann damit aus- oder eingeschaltet sein. Nach 10 Sekunden, ohne dass eine Taste gedrückt wird, stoppt die Prozedur und die Fernbedienungsanzeige ist wieder in ihrem originalen Status.
1	Drücken Sie die Taste [12]. Auf dem Display blinken nun das Symbol [T] und das Zeitanzeige.
2	Zeitauswahl. Stellen Sie die Stunden mit den Tasten [2] und [3] ein. Bestätigten Sie durch Drücken der [9] und die Minutenanzeige blinkt. Stellen Sie die Minuten mit den Tasten [2] und [3] ein. Bestätigten Sie die gewünschte Zeiteinstellung, indem Sie die Taste [10] drücken. Das OFF-Timer-Symbol [T] hört auf zu Blinken.
Achtung	Um die Timereinstellungen zu löschen, drücken Sie die Taste [12], gefolgt von Taste [10].

TÄGLICH-Zeitgeber
11
Die ON und OFF Timereinstellung wird sich tätiglich wiederholen. Das Gerät kann damit entweder ein- oder ausgeschaltet sein.
1	Drücken Sie die Taste [11] um die tätigliche Timerfungtion zu aktivieren oder deaktivieren. Das angezeigte Symbol [R] auf dem Display zeigt die Aktivierung des Timer an.
Nacht-Zeitgeber
14 3 A Q V	C
Programmieren Sie die zu verstreichende Laufzeit bis zum automatischen Ausschalten. Das Gerät muss hierfür eingeschaltet sein. Nach 10 Sekunden, ohne dass eine Taste gedrückt wird, stoppt die Prozedur und die Fernbedienungsanzeige ist wieder in ihrem originalen Status.
1	Drücken Sie die Taste [14]. Auf dem Display blinkt das Symbol [Q]. Die Zeitanzeige wechselt zu „1 hr" (1 Std).
2	Stellen Sie die Laufzeit mit den Tasten [2] and [3] ein. Die angezeigte Zeit wird um jeweils 1 Stunde ansteigen oder zurückgehen, bis zu maximal 9 Stunden. Bestätigen Sie die gewünschte Laufzeit, indem Sie die Taste [14] drücken. Das Sleep-Timer Symbol [Q] hört auf zu Blinken.
Achtung	Nachdem der SLEEP-Zeitgeber eingestellt wurde, regelt das Gerät die eingestellte Temperatur, um eine Unterkuhlung bzw. Überhitzung im Betrieb zu vermeiden. Die eingestellte Teperaturändert sich wie folgt: Nur Kühlung oder Entfeuchtung SOLLTEMP. Heizung SOLLTEMP.

Ionisationsfunktion
13
1a	Drücken Sie bei eingeschalteter Fernbedienung (ON) die Taste [13] zum aktivieren der Ionisierungsfunktion. Das Symbol [Y] erscheint.
1b	Drücken Sie die Taste [13] zum deaktivieren der Ionisationsfunktion. Das Symbol [Y] erlischt.

Änderungen im Zuge der technischen Weiterentwicklung vorbehalten.
