MANUAL DE USUARIO Remote controller CARRIER

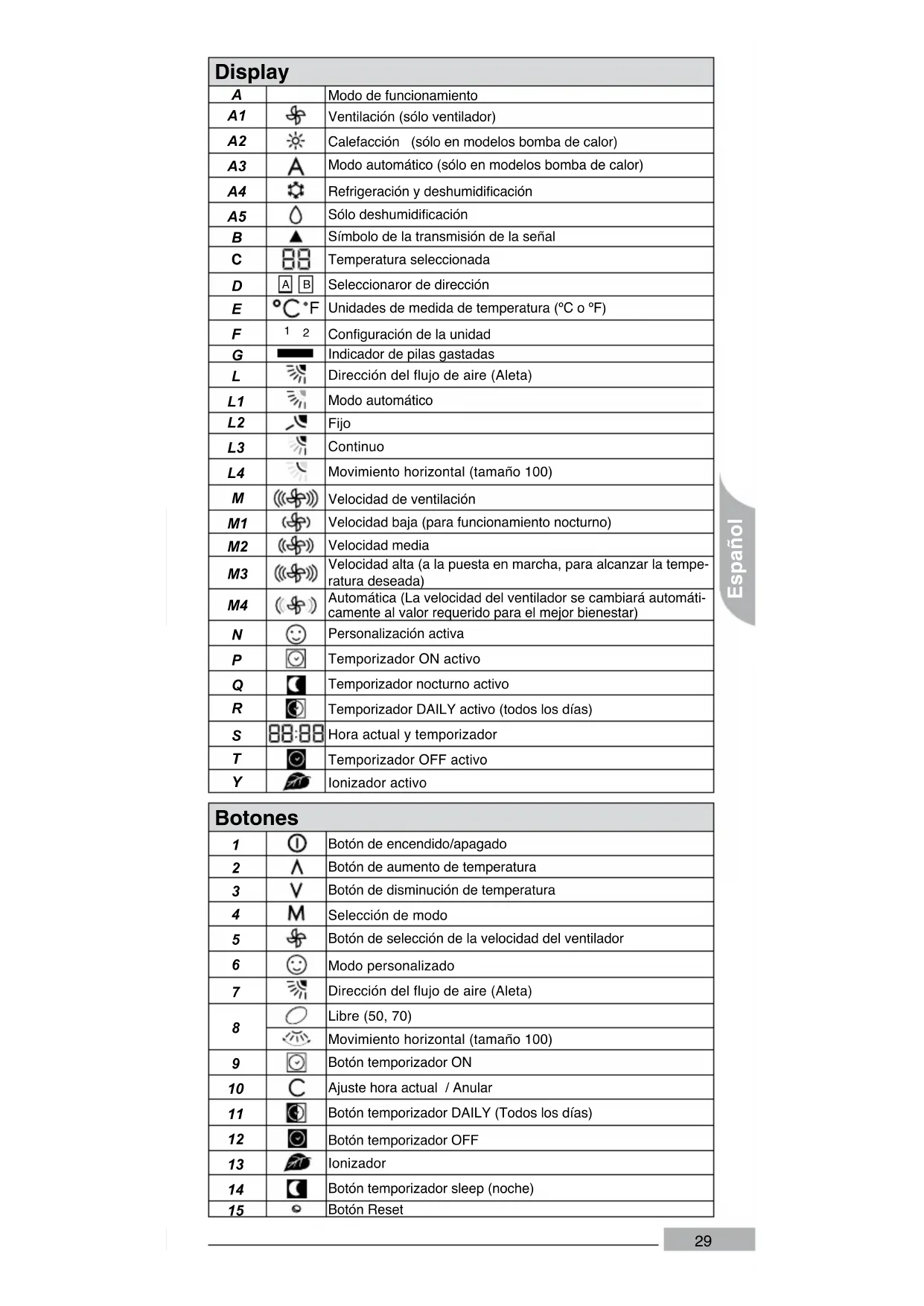

Modo de funcionamiento Ventilación (sólo ventilador) Calefacción (sólo en modelos bomba de calor) Modo automático (sólo en modelos bomba de calor) Refrigeración y deshumidicación Sólo deshumidicación Símbolo de la transmisión de la señal Temperatura seleccionada

Seleccionaror de dirección

Unidades de medida de temperatura (ºC o ºF)

Conguración de la unidad Indicador de pilas gastadas Dirección del flujo de aire (Aleta) Modo automático

Continuo Movimiento horizontal (tamaño 100) Velocidad de ventilación Velocidad baja (para funcionamiento nocturno) Velocidad media Velocidad alta (a la puesta en marcha, para alcanzar la tempe-ratura deseada) Automática (La velocidad del ventilador se cambiará automáti-camente al valor requerido para el mejor bienestar) Personalización activa Temporizador ON activo Temporizador nocturno activo Temporizador DAILY activo (todos los días) Hora actual y temporizador Temporizador OFF activo Ionizador activo Botones

Botón de encendido/apagado Botón de aumento de temperatura Botón de disminución de temperatura Selección de modo Botón de selección de la velocidad del ventilador Modo personalizado Dirección del flujo de aire (Aleta) Libre (50, 70)Movimiento horizontal (tamaño 100) Botón temporizador ON Ajuste hora actual / Anular Botón temporizador DAILY (Todos los días) Botón temporizador OFF Ionizador Botón temporizador sleep (noche) Botón Reset Español31

Este manual facilita informaciones acerca del uso del acondicionador de aire con mando a distancia de infrarrojos. Para el mantenimiento periódico e indicaciones operativas adicionales, consultar el manual de instalación, uso y mantenimiento de la unidad interna. La distancia máxima de funcionamiento para el control remoto es aproximadamente 5 m. No deben existir obstrucciones como cortinas o plantas entre el control y la unidad. La luz solar directa sobre el receptor de la unidad puede hacer dicultosa la recepción de la señal infrarroja. El control debe estar dirigido hacia el receptor de la unidad cuando se pulsan los botones de las funciones deseadas. El sistema de control electrónico emite una señal acústica (bip) como conrmación de la recepción del mensaje enviado. El símbolo [G] en el display indica que las pilas están agotadas y deben ser cambiadas. Cómo cambiar las pilas El mando a distancia funciona con dos pilas no recargables alcalinas de (1.5 V, LR03x2). No emplear baterías usadas o baterías de un tipo diferente porque podrían causar anomalías en la unidad. La duración media de una batería en condiciones normales de uso corresponde a un año aproximadamente. 1 ) Abrir la tapa del compartimiento de pilas en la parte trasera del mando a distancia apretando la lengüeta en la dirección de la flecha (ver imagen C). 2 ) Quitar las baterías usadas e introducir las nuevas. 3 ) Volver a colocar la tapa del compartimiento de pilas y empujar para cerrarla. 4 ) Reinicializar el mando a distancia apretando el botón de reset [15] con un objeto puntiagudo (ver imagen B). Nota: Si el equipo no responde al mando a distancia, repetir la operación de cambio de pilas y apretar nuevamente el botón de reset [15] durante 5 segundos. Informaciones generales Arranque / parada

Cuando el acondicionador de aire no está en funcionamiento, el mando visualizará la hora del día solamente (en el caso de que haya otros símbolos encendidos, apagar el control pulsando el botón [1].

Pulsar el botón [1] para poner en funcionamiento el acondicionador de aire. Todas las funciones seleccionadas y memorizadas se encenderán y aparecerán; la unidad funcionará de acuerdo con las funciones seleccionadas.

Pulsar el botón [1] para parar el acondicionador de aire. Todos los indicadores en la unidad desaparecerán y el control visualizará solamente la hora actual. Nota La unidad emitirá un “bip” solamente cuando las señales se reciban correctamente. Si la unidad no se para, encender la unidad (pulsando el botón [1]) y repetir la operación. Si el botón [1] se pulsa inmediatamente después de una parada, el compresor no se pondrá en funcionamiento durante 3/5 minutos debido a la protección propia contra el ciclaje frecuente del compresor. Español31

Ajuste de la hora actual 10 2 3 S

Con el control remoto apagado o encendido, pulsar el botón [10] durante al menos 5 segundos. El número visualizado de la hora actual [S] parpadea.

Pulsar el botón [2] o el [3] para insertar el valor deseado.

Pulsar el botón [10] para convalidar. El número de los minutos parpadea.

Pulsar el botón [2] o el [3] para insertar el valor deseado.

Después de ajustar la hora, pulsar el botón [10] para confirmarla. Selección del modo operativo 4 A1 A2 A3 A4 A5 Pulsando repetidamente el botón [4] se ven aparecer en secuencia los modos disponibles. El modo seleccionado se señaliza como se indica a continuación, y la unidad confirma la recepción de la señal con un pitido.

[A1] Ventilación. Sólo funciona el ventilador sin enfriar

[A2] Calefacción (si está disponible) Regulación de la temperatura deseada 2 3 C E

Pulsar los botones UP [2] y DOWN [3] para aumentar o disminuir la temperatura respecto al valor programado anteriormente. Nota A cada pulsación la unidad emite un bip de confirmación y en la visualización aparecerá el valor seleccionado. La temperatura puede seleccionarse entre 17°C (63°F) y 32°C (90°F) a intervalos de 1 grado. En el modo de refrigeración, si la temperatura seleccionada es superior a la temperatura ambiente la unida no se pondrá en funcionamiento; sucederá lo mismo para el modo de calefacción si la temperatura seleccionada es inferior a la temperatura ambiente. Español33

Movimiento horizontal 8 L4 Pulsar el botón para poner en marcha la oscilación horizontal continua hacia la izquierda y hacia la derecha. Pulsar el botón para detener la oscilación horizontal. La aleta vertical se detendrá en la posición actual. Nota El movimiento horizontal se puede combinar con el ajuste de la dirección del flujo de aire [7]. Personalización (myComfort) 6 2 3 4 5 7 13 N Esta opción memoriza los parámetros operativos deseados y ofrece la posibilidad de activarlos en cualquier momento. La unidad puede estar apagada o en servicio. Pasados 10 segundos sin pulsar ningún botón, la operación se detendrá y el display del mando a distancia volverá a su estado original. Dirección del flujo de aire 7 L1 L2 L3 La dirección del caudal del aire puede ajustarse para optimizar la distribución del aire en la habitación.

Pulsar el botón [7] en secuencia para elegir una de las posiciones siguientes.

Automático [L1 parpadea] - La dirección del aire se regulará automáticamente. La lama de ventilación se establecerá en la posición adecuada al modo de funcionamiento.

Fijo [L2 fijo] - Pueden elegirse 6 posiciones. La persiana puede colocarse para obtener 6 direcciones diferentes del caudal de aire.

Continuo [L3 oscila] - La persiana oscilará continua mente hacia abajo y hacia arriba. El “TwinSwing” garantiza siempre una distribución óptima y uniforme del aire en el local. Selección de la velocidad del ventilador 5 M1 M2 M3 M4 La intensidad del flujo de aire puede ser regulada para optimizar la distribución del aire dentro de la habitación.

[M3] Velocidad alta (a la puesta en marcha, para alcanzar la temperatura deseada)

[M4] Automática (La velocidad del ventilador se cambiará automáticamente al valor requerido para el mejor bienestar) Español33

Procedimiento de temporizador ON 9 2 3 4 5 7 10 P Programar la hora de puesta en marcha de la unidad y los parámetros operativos deseados. La unidad puede estar apagada o en servicio. Si la unidad está ON, la sola selección posible es la del tiempo de arrancada. La unidad funcionará con las selecciones indicadas en el display. Pasados 10 segundos sin pulsar ningún botón, la operación se deten- drá y el display del mando a distancia volverá a su estado original.

Pulsar el botón [9]. Se verá parpadear en el display el icono [N] y el valor de la hora.

Selección hora Cambiar las horas con los botones [2] y [3]. Convalidar pul- sando [9], el valor de los minutos empezará a parpadear. Cambiar los minutos con los botones [2] y [3]. Convalidar la hora deseada pulsando [9]. El icono de modo [A] empezará a parpadear.

Selección del modo de operación Elegir el modo de operación de la unidad con el botón [4] (ver el apartado “Modo Operativo”). Convalidar la elección del modo deseado pulsando [9]. La temperatura visualizada [C] empieza a parpadear.

Pulsar el botón [6] y mantenerlo apretado 5 segundos. En el display, el icono [N] se pone a parpadear.

Selección del modo de operación Elegir el modo de operación de la unidad con el botón [4] (ver el apartado “Modo Operativo”). Convalidar la elección del modo deseado pulsando [6]. La temperatura visualizada [C] empieza a parpadear.

Selección de temperatura. Ajustar la temperatura deseada con los botones UP [2] y DOWN [3]. Convalidar la temperatura pulsando [6]. La velocidad del ventilador [M] empieza a parpadear.

Selección de la velocidad del ventilador Seleccionar la velocidad del ventilador con el botón [5] (ver el apartado “Velocidad ventilador”. Convalidar pulsando [6]. La dirección del flujo de aire [L] empezará a parpadear.

Selección del flujo de aire Seleccionar la dirección del flujo de aire con el botón [7] (ver el apartado “Flujo de aire”). Convalidar pulsando [6]. El icono de personalización [N] dejará de parpadear.

Pulsar el botón [6] para activar la función de personalización. El icono [E] visualizado indica la activación del temporizador diario. Nota Para cambiar el parámetro, repetir el procedimiento desde el punto 1. Para desactivar la personalización, pulsar uno de los botones siguientes: [2], [3], [4], [5], [13]. Español35

Procedimiento temporizador OFF 12 2 3 10 T Programar la hora de apagado de la unidad. La unidad puede estar apagada o en servicio. Pasados 10 segundos sin pulsar ningún botón, la operación se de- tendrá y el display del mando a distancia volverá a su estado original.

Pulsar el botón [12]. Se verá parpadear en el display el icono [T] y el valor de la hora.

Selección hora Cambiar las horas con los botones [2] y [3]. Convalidar pul- sando [9], el valor de los minutos empezará a parpadear. Cambiar los minutos con los botones [2] y [3]. Convalidar la hora deseada pulsando [10]. El icono del temporizador de Off [T] dejará de parpadear. Nota Para anular la programación del temporizador, pulsar el botón [12] seguido del botón [10]. Temporizador DAILY 11 R La memorización del temporizador ON y OFF se repetirá cada día. La unidad puede estar apagada o en marcha.

Pulsar el botón [11] para activar o desactivar la función de temporizador diario. El icono [R] visualizado indica la activación del temporizador diario.

Selección de temperatura. Ajustar la temperatura deseada con los botones UP [2] y DOWN [3]. Convalidar la temperatura pulsando [9]. La velocidad del ventilador [M] empieza a parpadear.

Selección de la velocidad del ventilador Seleccionar la velocidad del ventilador con el botón [5] (ver el apartado “Velocidad ventilador”. Convalidar pulsando [9]. La dirección del flujo de aire [L] empezará a parpadear.

Selección del flujo de aire Seleccionar la dirección del flujo de aire con el botón [7] (ver el apartado “Flujo de aire”). Convalidar pulsando [9]. El icono de temporizador On [P] dejará de parpadear. Nota Durante el proceso, pulsar [10] para volver atrás y anular los parámetros insertados. Para anular la programación del temporizador, pulsar el botón [9] seguido del botón [10]. Cuando la función Timer ON está activa, la unidad detecta la temperatura ambiente una hora antes de la hora de puesta en marcha. La puesta en marcha de la unidad podría retrasarse de 0 a 40 minutos según la diferencia existente entre la temperatura ambiente y la temperatura deseada. Español35

Función ionizador 13 Y

Con el mando a distancia en ON, pulsar el botón [13] para activar la función ionizador. Aparece el icono [Y].

Pulsar el botón [13] para desactivar la función ionizador. El icon [Y] desaparece. Procedimiento temporización Sleep 14 2 3 Q Programar el tiempo de paso al modo de espera. La unidad tiene que estar en marcha. Pasados 10 segundos sin pulsar ningún botón, la operación se deten- drá y el display del mando a distancia volverá a su estado original.

Pulsar el botón [14]. El icono [Q] empieza a parpadear en el display. La indicación del tiempo pasa a “1 h”.

Insertar el tiempo con los botones [2] y [3]. El tiempo visualizado aumenta o disminuye respectivamente de 1 hora a la vez, hasta un máximo de 9 horas. Convalidar el tiempo deseado pulsando [14]. El icono del temporizador de modo de espera [Q] dejará de parpadear. Nota Cuando se activa el temporizador SLEEP, la unidad controlará la temperatura definida para evitar un enfriamiento o calenta- miento excesivos durante el funcionamiento. La temperatura definida cambiará de la forma siguiente: Sólo enfriamiento o deshumidificación Calentamiento TEMP. EST. TEMP. EST. TIEMPO EST.TIEMPO (MIN.)TIEMPO (MIN.) +0.5°C+0.5°C+0.5°C+0.5°C°C30 70 110 150-1°C°C30 90 150-1°C-1°C TIEMPO EST. +0.5°C+0.5°C+0.5°C+0.5°C°C30 70 110 150-1°C°C30 90 150-1°C-1°C Español37
