ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Remote controller CARRIER

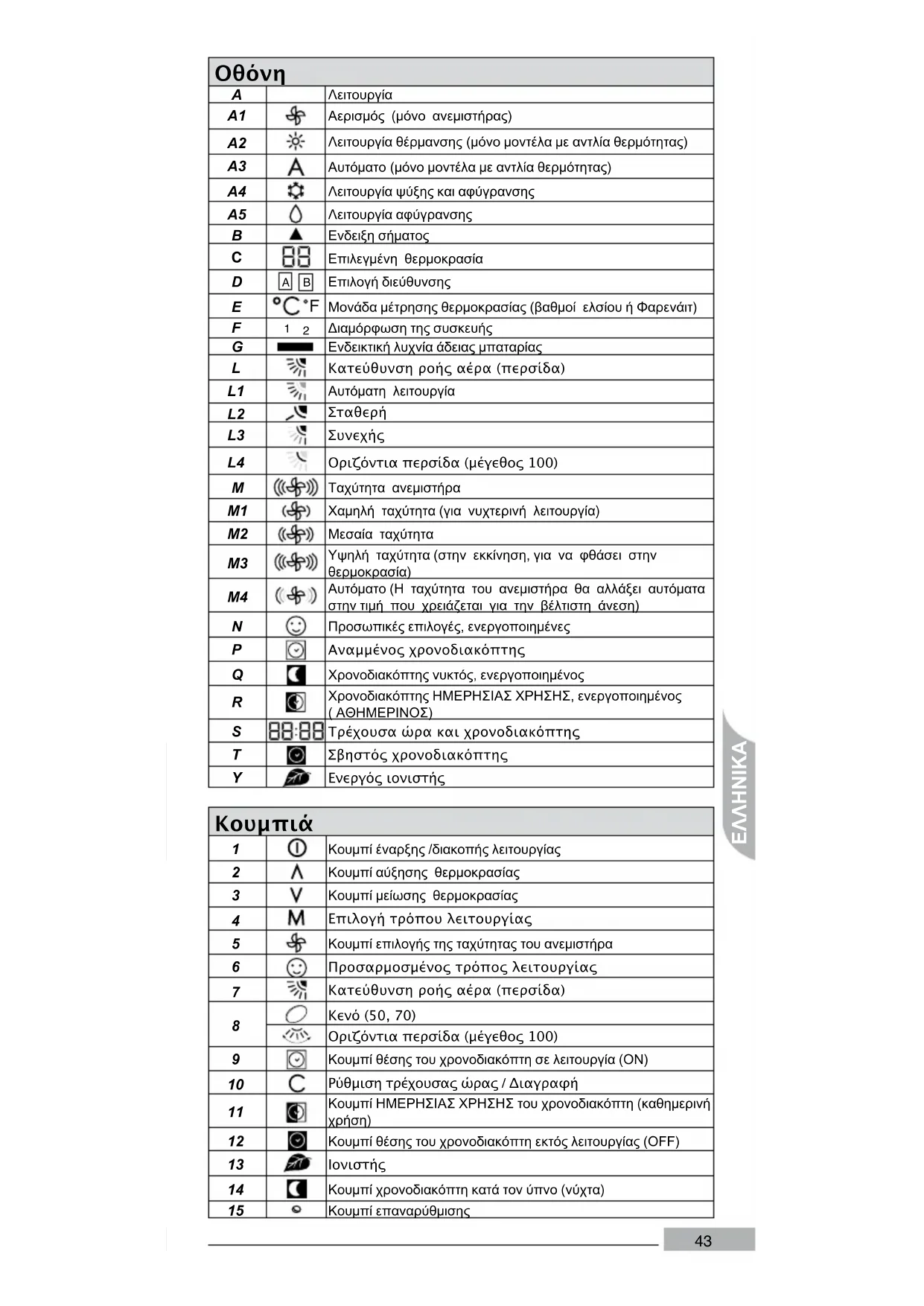

Κατεύθυνση ροής αέρα (περσίδα)

Οριζόντια περσίδα (μέγεθος 100)

Αναμμένος χρονοδιακόπτης

Τρέχουσα ώρα και χρονοδιακόπτης Σβηστός χρονοδιακόπτης Ενεργός ιονιστής

Επιλογή τρόπου λειτουργίας

Προσαρμοσμένος τρόπος λειτουργίας Κατεύθυνση ροής αέρα (περσίδα) Κενό (50, 70)Οριζόντια περσίδα (μέγεθος 100) K () Ρύθμιση τρέχουσας ώρας / Διαγραφή K ( ) K (FF)

Το εγχειρίδιο αυτό περιέχει πληροφορίες για τη χρήση του κλιματιστικού με το τηλεχειριστήριο υπέρυθρης ακτινοβολίας.Για την τακτική συντήρηση και άλλες πληροφορίες σχετικά με τη λειτουργία, συμβουλευθείτε το Εγχειρίδιο Εγκατάστασης και Συντήρησης της εσωτερικής μονάδας. 5 . , . , . . Το σύμβολο [G] στην οθόνη δείχνει πως έχουν αποφορτιστεί οι μπαταρίες και πρέπει να αντικατασταθούν.Πώς να αντικαταστήσετε τις μπαταρίεςΤο τηλεχειριστήριο δουλεύει με δύο μη επαναφορτιζόμενες αλκαλικές μπαταρίες 1.5V (1.5 V, LR03x2). , . , .1 ) Ανοίξτε το καπάκι του διαμερίσματος μπαταριών στο πίσω μέρος του τηλεχειριστηρίου, ωθώντας το tab με τη φορά του βέλους (βλέπε εικόνα C).2 ) .3 ) Βάλτε το καπάκι του διαμερίσματος μπαταριών και ωθήστε το για να κλείσει.4 ) Αποκαταστήστε τη λειτουργία του τηλεχειριστηρίου πιέζοντας το κουμπί επαναφοράς [15] με ένα αιχμηρό εργαλείο (βλέπε εικόνα B).Σημείωση: Αν το κλιματιστικό δεν ανταποκρίνεται στις εντολές του τηλεχειριστηρίου, επαναλάβετε την διαδικασία αντικατάστασης των μπαταριών και ξαναπατήστε το κουμπί επαναφοράς [15] μετά από 5 δευτερόλεπτα. Γενικές πληροφορίες

Όταν δεν λειτουργεί το κλιματιστικό, η οθόνη στο τηλεχειριστήριο δείχνει μονάχα την ώρα της ημέρας (σε περίπτωση που εμφανίζονται και άλλα σύμβολα, σβήστε το τηλεχειριστήριο πατώντας το κουμπί [1]).

Πατήστε το κουμπί [1] για να ανάψετε το κλιματιστικό. Θα εμφανιστούν φωτισμένες όλες οι λειτουργίες που είναι επιλεγμένες και αποθηκευμένες στη μνήμη. Η μονάδα θα λειτουργεί με βάση τις επιλεγμένες παραμέτρους.

Πατήστε το κουμπί [1] για να σβήσετε το κλιματιστικό. Θα εξαφανιστούν από την οθόνη όλες οι ενδείξεις και θα παραμείνει μονάχα η τρέχουσα ώρα.Η μονάδα θα εκπέμψει ένα ηχητικό σήμα «μπιπ» όταν λαμβάνει σωστά τα σήματα. Αν δεν σταματήσει η μονάδα, ανάψτε το τηλεχειριστήριο (πατώντας το κουμπί [1]) και επαναλάβετε τη διαδικασία. Αν πατήσετε πολύ γρήγορα μετά ένα σβήσιμο, το κουμπί [1] (έναρξη λειτουργίας του κλιματιστικού), ο συμπιεστής δεν θα ξεκινήσει για 3/5 λεπτά, λόγω της προστασίας που έχει από συχνά αναβοσβησίματα.Σημείωση K45

Ρύθμιση ώρας 10 2 3 S , [10] 5 .Αναβοσβήνει το εικονάκι [S] της τρέχουσας ώρας.

Πατήστε το πλήκτρο [2] ή [3] για να ρυθμίσετε την επιθυμητή

Πατήστε το πλήκτρο [10] για να επιβεβαιώσετε την επιλογή. Αναβοσβήνει το εικονάκι των λεπτών.

Πατήστε το πλήκτρο [2] ή [3] για να ρυθμίσετε την επιθυμητή

, [10] Επιλογή τρόπου λειτουργίας 4 A1 A2 A3 A4 A5 Μπορείτε να επιλέξετε στη σειρά τους διαθέσιμους τρόπους λειτουργίας, πατώντας επανειλημμένα το πλήκτρο [4]. , .

[A3] (επιλέξτε τον σωστό τρόπο για την επιθυμητή θερμοκρασία)

Πατήστε τα πλήκτρα ΠΑΝΩ [2] και ΚΑΤΩ [3] για να αυξήσετε ή να μειώσετε την τρέχουσα τιμή της θερμοκρασίας. . 17°C (63°F) 32°C (90°F), 1°C. . & . K47

Οριζόντια περσίδα 8 L4 Πατήστε το κουμπί για να αρχίσει να αιωρείται δεξιά-αριστερά η οριζόντια περσίδα. Πατήστε το κουμπί για να σταματήσετε την οριζόντια περσίδα. Το κατακόρυφο διάφραγμα θα σταματήσει στη θέση που βρίσκεται.Η οριζόντια περσίδα μπορεί να συνδυαστεί με την κατεύθυνση ροής του αέρα [7]. Προσαρμογή (my Comfort) 6 2 3 4 5 7 13 N Αποθηκεύστε στη μνήμη τις επιθυμητές παραμέτρους λειτουργίας της μονάδας, με τη δυνατότητα να τις τροποποιήσετε οποιαδήποτε στιγμή.Η μονάδα μπορεί να είναι αναμμένη ή σβηστή. Μετά από 10 δευτερόλεπτα χωρίς να πατήσετε κανένα πλήκτρο, θα διακοπεί η διαδικασία και η οθόνη του τηλεχειριστηρίου θα επανέλθει στην αρχική της κατάσταση. Πατήστε και κρατήστε πατημένο για 5 δευτερόλεπτα το πλήκτρο [ 6]. Θα αρχίσει να αναβοσβήνει στην οθόνη το εικονάκι [ N]. Κατεύθυνση ροής αέρα 7 L1 L2 L3 , . [7], :

Αυτόματη [αναβοσβήνει το L1] -

Σταθερή [L2 σταθερό] - 6 .

Συνεχής [L3 αιωρείται] - . “TwinSwing” . Επιλογή ταχύτητας ανεμιστήρα 5 M1 M2 M3 M4 Προκειμένου να βελτιστοποιήσετε τη διανομή του αέρα στο δωμάτιο, μπορείτε να ρυθμίσετε την ένταση του ανεμιστήρα.

9 2 3 4 5 7 10 P Προγραμματίστε την ώρα έναρξης και τις επιθυμητές παραμέτρους λειτουργίας της μονάδας.Η μονάδα μπορεί να είναι αναμμένη ή σβηστή. Αν είναι αναμμένη η μονάδα, είναι δυνατόν να επιλέξετε μονάχα την ώρα έναρξης. Η μονάδα θα λειτουργήσει με τις παραμέτρους που απεικονίζονται στην οθόνη. Μετά από 10 δευτερόλεπτα χωρίς να πατήσετε κανένα πλήκτρο, θα διακοπεί η διαδικασία και η οθόνη του τηλεχειριστηρίου θα επανέλθει στην αρχική της κατάσταση. Πατήστε το πλήκτρο [9].Θα αρχίσουν να αναβοσβήνουν στην οθόνη το εικονάκι [ και η τιμή της ώρας. Επιλογή ώρας.Ρυθμίστε την ώρα με τα πλήκτρα [ 2] και [3]. Επιβεβαιώστε πατώντας το πλήκτρο [ 9], οπότε θα αρχίσει να αναβοσβήνει η τιμή των λεπτών.Ρυθμίστε τα λεπτά με τα πλήκτρα [ 2] και [3]. Επιβεβαιώστε την επιλεγμένη ώρα πατώντας το πλήκτρο [ 9]. Θα αρχίσει να αναβοσβήνει το εικονάκι τρόπου λειτουργίας [ A].

Επιλογή τρόπου λειτουργίας.Επιλέξτε τον τρόπο λειτουργίας της μονάδας με το πλήκτρο [ 4] (συμβουλευθείτε την ενότητα «Τρόπος λειτουργίας»).Επιβεβαιώστε τον επιλεγμένο τρόπο, πατώντας το πλήκτρο [9]. Θα αρχίσει να αναβοσβήνει το εικονάκι της θερμοκρασίας [ C].

Επιλογή τρόπου λειτουργίας.Επιλέξτε τον τρόπο λειτουργίας της μονάδας με το πλήκτρο

4] (συμβουλευθείτε την ενότητα «Τρόπος λειτουργίας»). Επιβεβαιώστε τον επιλεγμένο τρόπο, πατώντας το πλήκτρο [ 6]. Θα αρχίσει να αναβοσβήνει το εικονάκι της θερμοκρασίας [ C].

Επιλογή θερμοκρασίας.Ρυθμίστε την επιθυμητή θερμοκρασία με τα πλήκτρα ΠΑΝΩ

2] και ΚΑΤΩ [3]. Επιβεβαιώστε την θερμοκρασία πατώντας το πλήκτρο [ 6]. Θα αρχίσει να αναβοσβήνει το εικονάκι της ταχύτητας του ανεμιστήρα [ M].

Επιλογή ταχύτητας ανεμιστήρα.Επιλέξτε την ταχύτητα του ανεμιστήρα με το πλήκτρο [ (συμβουλευθείτε την ενότητα «Ταχύτητα Ανεμιστήρα»).Επιβεβαιώστε την επιλογή σας, πατώντας το πλήκτρο [ 6]. Θα αρχίσει να αναβοσβήνει το εικονάκι κατεύθυνσης της ροής του αέρα [ L].

Επιλογή ροής αέρα.Επιλέξτε την κατεύθυνση της ροής του αέρα με το πλήκτρο [ (συμβουλευθείτε την ενότητα «Ροή Αέρα»).Επιβεβαιώστε την επιλογή σας, πατώντας το πλήκτρο [ 6]. Θα σταματήσει να αναβοσβήνει το εικονάκι Προσαρμογής [ N].

Πατήστε το πλήκτρο [6] για να ενεργοποιήσετε τη λειτουργία προσαρμογής.Το εικονάκι [ E] εμφανίζεται στην οθόνη, που σημαίνει πως ενεργοποιήθηκε ο ημερήσιος χρονοδιακόπτης.Για να αλλάξετε μια παράμετρο, επαναλάβετε τη διαδικασία από το βήμα 1. Για να απενεργοποιήσετε την προσαρμογή, πατήστε ένα από τα παρακάτω πλήκτρα: [2],[3],[4],[5],[13]. K49

12 2 3 10 T Προγραμματίστε την ώρα που θα σβήσει η μονάδα.Η μονάδα μπορεί να είναι αναμμένη ή σβηστή.Μετά από 10 δευτερόλεπτα χωρίς να πατήσετε κανένα πλήκτρο, θα διακοπεί η διαδικασία και η οθόνη του τηλεχειριστηρίου θα επανέλθει στην αρχική της κατάσταση. Πατήστε το πλήκτρο [12].Θα αρχίσουν να αναβοσβήνουν στην οθόνη το εικονάκι [ και η τιμή της ώρας. Επιλογή ώρας.Ρυθμίστε την ώρα με τα πλήκτρα [ 2] και [3]. Επιβεβαιώστε πατώντας το πλήκτρο [ 9], οπότε θα αρχίσει να αναβοσβήνει η τιμή των λεπτών. Ρυθμίστε τα λεπτά με τα πλήκτρα [ 2] και [3]. Επιβεβαιώστε την επιλεγμένη ώρα πατώντας το πλήκτρο [ 10]. Θα σταματήσει να αναβοσβήνει το εικονάκι [T] σβηστού χρονοδιακόπτη. Για να διαγράψετε τη ρύθμιση του χρονοδιακόπτη, πατήστε το πλήκτρο [ 12] και ύστερα το πλήκτρο [10].

11 R Η αποθήκευση στη μνήμη του ανάμματος και σβησίματος του χρονοδιακόπτη θα επαναλαμβάνεται καθημερινά.Η μονάδα μπορεί να είναι αναμμένη ή σβηστή. Πατήστε το πλήκτρο [11] για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία του ημερήσιου χρονοδιακόπτη.Εμφανίζεται στην οθόνη το εικονάκι [R] που δείχνει την ενεργοποίηση του ημερήσιου χρονοδιακόπτη. Επιλογή θερμοκρασίας.Ρυθμίστε την επιθυμητή θερμοκρασία με τα πλήκτρα ΠΑΝΩ [ 2] και ΚΑΤΩ [3]. Επιβεβαιώστε την θερμοκρασία πατώντας το πλήκτρο [ 9]. Θα αρχίσει να αναβοσβήνει το εικονάκι της ταχύτητας του ανεμιστήρα [ M].

Επιλογή ταχύτητας ανεμιστήρα.Επιλέξτε την ταχύτητα του ανεμιστήρα με το πλήκτρο [ (συμβουλευθείτε την ενότητα «Ταχύτητα Ανεμιστήρα»).Επιβεβαιώστε την επιλογή σας, πατώντας το πλήκτρο [ 9]. Θα αρχίσει να αναβοσβήνει το εικονάκι κατεύθυνσης της ροής του αέρα [ L].

Επιλογή ροής αέρα.Επιλέξτε την κατεύθυνση της ροής του αέρα με το πλήκτρο

7] (συμβουλευθείτε την ενότητα «Ροή Αέρα»). Επιβεβαιώστε την επιλογή σας, πατώντας το πλήκτρο [9]. Θα σταματήσει να αναβοσβήνει το εικονάκι ενεργοποιημένου χρονοδιακόπτη [ P]. Κατά τη διάρκεια της διαδικασίας, πατήστε το πλήκτρο [10] για να γυρίσετε πίσω και να διαγράψετε τις καταχωρημένες παραμέτρους. Όταν είναι αναμμένος ο χρονοδιακόπτης, η μονάδα ελέγχει την θερμοκρασία του δωματίου, 1 ώρα πριν την ώρα έναρξης. Η έναρξη της μονάδας μπορεί να καθυστερήσει από 0 μέχρι 40 λεπτά, ανάλογα με τη διαφορά θερμοκρασίας του δωματίου και την επιλεγμένη θερμοκρασία.ΣημείωσηΣημείωση K49

Λειτουργία Ιονιστή 13 Y

Με αναμμένο τηλεχειριστήριο, πατήστε το κουμπί [13] για να ενεργοποιήσετε τη λειτουργία του ιονιστή.Θα εμφανιστεί στην οθόνη το εικονάκι [Y].

Πατήστε το κουμπί [13] για να απενεργοποιήσετε τη λειτουργία του ιονιστή. Θα σβήσει από την οθόνη το εικονάκι [Y].

14 2 3 Q Προγραμματίστε τη διάρκεια λειτουργίας πριν το αυτόματο σβήσιμο. Η μονάδα πρέπει να είναι αναμμένη.Μετά από 10 δευτερόλεπτα χωρίς να πατήσετε κανένα πλήκτρο, θα διακοπεί η διαδικασία και η οθόνη του τηλεχειριστηρίου θα επανέλθει στην αρχική της κατάσταση. Πατήστε το πλήκτρο [14]. Θα αρχίσει να αναβοσβήνει στην οθόνη το εικονάκι [ Q]. Η ένδειξη ώρας θα αλλάξει σε «1 hr» (1 ώρα).

Ρυθμίστε τη διάρκεια λειτουργίας με τα πλήκτρα [2] και [3]. Ο απεικονιζόμενος χρόνος θα αυξηθεί ή θα μειωθεί κατά μια ώρα, με μέγιστο τις 9 ώρες. Επιβεβαιώστε την επιλογή σας πατώντας το πλήκτρο

14]. Θα σταματήσει να αναβοσβήνει το εικονάκι του χρονοδιακόπτη νύκτας [ Σημείωση , . :
