ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 42ADF035 CARRIER

GR ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

F EXTERIEURE MANUAL D'INSTALLATION

ΠΡ ΦΥΛΑ ΕΙΣ ΑΣΦΑΛΕΙΑΣ...... 1

Σημεί_ Εγκατάστασης.... 2

Σύνδεση Ψυκτικών Σωληνώσεων ...... 3

Εκκένωση 3

Σύνδεση Καλωδίωσης 4

Λ_ΙΠΑ

'Ελεγχος Διαρρ_ής Αερί_υ 4

ÍNDICE

PRECAUÇÕES RELATIVAS A SEGURANÇA ...... 1

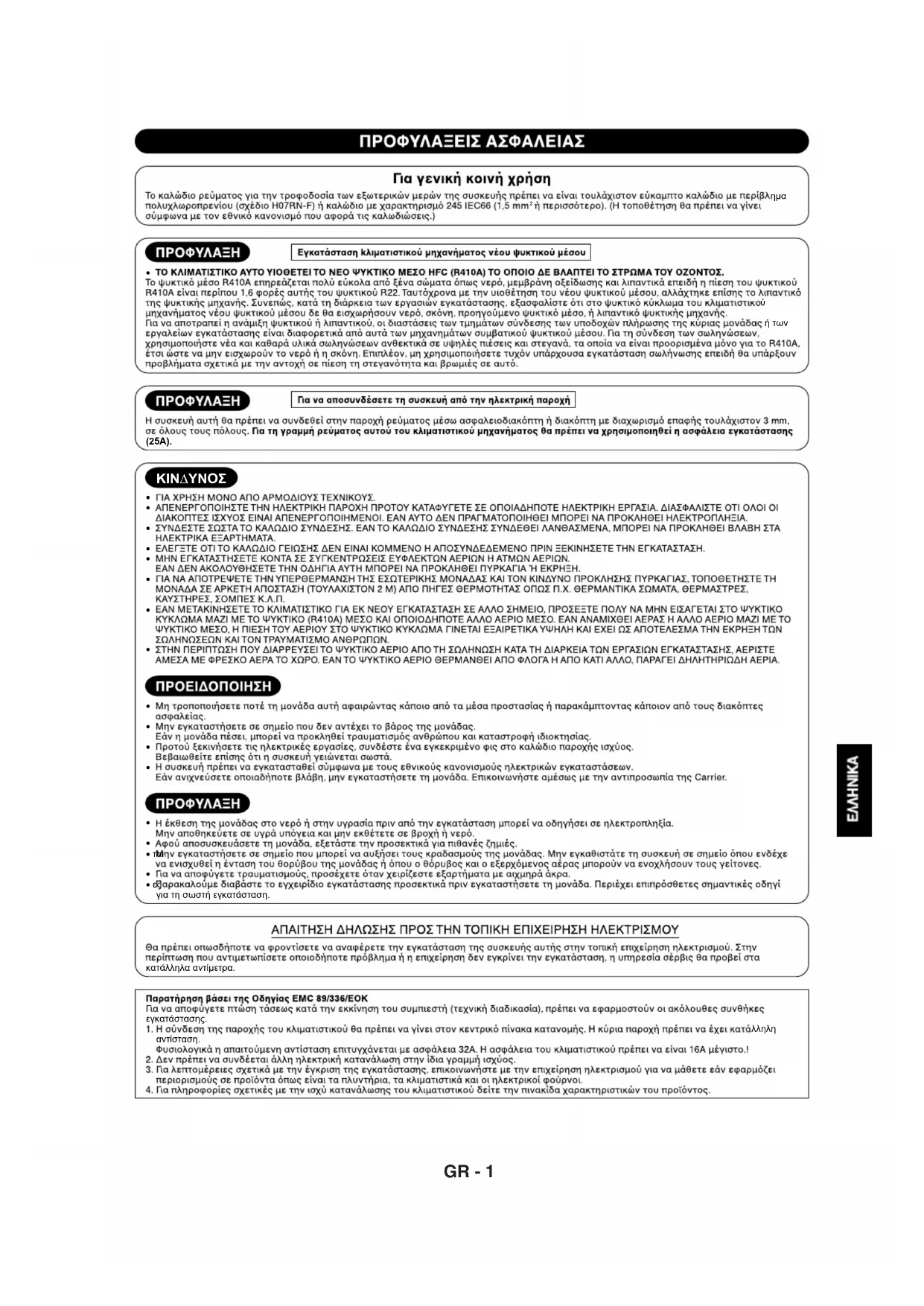

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Για γενική κοινή χρήση

Το καλώδιο ρεύματος για την τροφοδοία των εξωτερικών μερών της συσκευής πρέπει να είναι τουλάχιστον εὐκαμπτο καλώδιο με περίβλημα πολυχλωροπρενίου (σχέδιο Η07RN-F) ή καλώδιο με χακαρτηρισμό 245 IEC66 (1,5 mm² ή περισσότερο). (Η τοποθέτηση θα πρέπει να γίνει σύμφωνα με τον εθνικό κανονισμό που αφορά τις καλωδιώσεις.)

ΠΡΟΦΥΛΑΞΗ

Εγκατάσταση κλιματιστικού μηχανήματος νέου ψυκτικού μέσου

• ΤΟ ΚΛΙΜΑΤΙΣΤΙΚΟ ΑΥΤΟ ΥΙΟΘΕΤΕΙ ΤΟ ΝΕΟ ΨΥΚΤΙΚΟ ΜΕΣΟ ΗFC (R410A) ΤΟ ΟΠΟΙΟ ΔΕ ΒΛΑΠΤΕΙ ΤΟ ΣΤΡΩΜΑ ΤΟΥ ΟΖΟΝΤΟΣ.

Το φυκτικό μέσο R410A επηρεάζεται πολύ εύκολα από ξένα σώματα όπως νερό, μεμβράνη οξείδωσης και λιπαντικά επειδή η πίεση του φυκτικού R410A είναι περίπου 1,6 φορές αυτής του φυκτικού R22. Ταυτόχρονα με την υιοθέτηση του νέου φυκτικού μέσου, αλλάχτηκε επίσης το λιπαντικό της φυκτικής μηχανής. Συνεπώς, κατά τη διάρκεια των εργασιών εγκατάστασης, εξασφαλίστε ότι στο φυκτικό κύκλωμα του κλιματιστικού μηχανήματος νέου φυκτικού μέσου δε θα εισχωρήσουν νερό, σκόνη, προηγούμενο φυκτικό μέσο, ή λιπαντικό φυκτικής μηχανής. Για να αποτραπεί η ανάμιξη φυκτικού ή λιπαντικού, οι διαστάσεις των τημμάτων σύνδεσης των υποδοχών πλήρωσης της κύριας μονάδας ή των εργαλείων εγκατάστασης είναι διαφορετικά από αυτά των μηχανημάτων συμβατικού φυκτικού μέσου. Για τη σύνδεση των σωληνώσεων, χρησιμοποιήστε νέα και καθαρά υλικά σωληνώσεων ανθεκτικά σε υψηλές πίεσεις και στεγανά, τα οποία να είναι προορισμένα μόνο για το R410A, έτοι ώστε να μην εισχωρούν το νερό ή η σκόνη. Επιπλέον, μη χρησιμοποιήστε τυχόν υπάρχουσα εγκατάσταση σωλήνωσης επειδή θα υπάρξουν προβλήματα σχετικά με την αντοχή σε πίεση τη στεγανότητα και βρωμιές σε αυτό.

ПРОФУЛАЕН

Για να αποσυνδέσετε τη συσκευή από την ηλεκτρική παροχή

Η συσκευή αυτή θα πρέπει να συνδεθεί στην παροχή ρεύματος μέσω ασφαλειοδιακόπτη ή διακόπτη με διαχωρισμό επαφής τουλάχιστον 3 mm, σε όλους τους πόλους. Πα τη γραμμή ρεύματος αυτού του κλιματιστικού μηχανήματος θα πρέπει να χρησιμοποιηθεί η ασφάλεια εγκατάστασης (25Α).

KINΔΥΝΟΣ

ΓΙΑ ΧΡΗΣΗ ΜΟΝΟ ΑΠΟ ΑΡΜΟΔΙΟΥΣ ΤΕΧΝΙΚΟΥΣ.
- ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ ΤΗΝ ΗΛΕΚΤΡΙΚΗ ΠΑΡΟΧΗ ΠΡΟΤΟΥ ΚΑΤΑΦΥΓΕΤΕ ΣΕ ΟΠΟΙΑΔΗΠΟΤΕ ΗΛΕΚΤΡΙΚΗ ΕΡΓΑΣΙΑ. ΔΙΑΣΦΑΛΙΣΤΕ ΟΤΙ ΟΛΟΙ ΟΙ ΔΙΑΚΟΠΤΕΣ ΙΣΧΥΟΣ ΕΙΝΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΙ. ΕΑΝ ΑΥΤΟ ΔΕΝ ΠΡΑΓΜΑΤΟΠΟΙΗΘΕΙ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΛΗΘΕΙ ΗΛΕΚΤΡΟΠΛΗΞΙΑ.
• ΣΥΝΔΕΣΤΕ ΣΩΣΤΑ ΤΟ ΚΑΛΩΔΙΟ ΣΥΝΔΕΣΗΣ. ΕΑΝ ΤΟ ΚΑΛΩΔΙΟ ΣΥΝΔΕΣΗΣ ΣΥΝΔΕΘΕΙ ΛΑΝΘΑΣΜΕΝΑ, ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΛΗΘΕΙ ΒΛΑΒΗ ΣΤΑ ΗΛΕΚΤΡΙΚΑ ΕΞΑΡΤΗΜΑΤΑ.
- ΕΛΕΓΕΤΕ ΟΤΙ ΤΟ ΚΑΛΩΔΙΟ ΓΕΙΩΣΗΣ ΔΕΝ ΕΙΝΑΙ ΚΟΜΜΕΝΟ Η ΑΠΟΣΥΝΔΕΔΕΜΕΝΟ ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ.
• MHN EΓΚΑΤΑΣΤΗΣΕΤΕ ΚΟΝΤΑ ΣΕ ΣΥΓΚΕΝΤΡΩΣΕΙΣ ΕΥΦΛΕΚΤΩΝ ΑΕΡΙΩΝ Η ΑΤΜΩΝ ΑΕΡΙΩΝ.
ΕΑΝ ΔΕΝ ΑΚΟΛΟΥΘΗΣΕΤΕ ΤΗΝ ΟΔΗΓΙΑ ΑΥΤΗ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΛΗΘΕΙ ΠΥΡΚΑΓΙΑ Ή ΕΚΡΗΞΗ.
• ΓΙΑ ΝΑ ΑΠΟΤΡΕΨΕΤΕ ΤΗΝ ΥΠΕΡΘΕΡΜΑΝΣΗ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΚΑΙ ΤΟΝ ΚΙΝΔΥΝΟ ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑΓΙΑΣ, ΤΟΠΟΘΕΤΗΣΤΕ ΤΗ ΜΟΝΑΔΑ ΣΕ ΑΡΚΕΤΗ ΑΠΟΣΤΑΣΗ (ΤΟΥΛΑΧΙΣΤΟΝ 2 Μ) ΑΠΟ ΠΗΓΕΣ ΘΕΡΜΟΤΗΤΑΣ ΟΠΩΣ Π.Χ. ΘΕΡΜΑΝΤΙΚΑ ΣΩΜΑΤΑ, ΘΕΡΜΑΣΤΡΕΣ, ΚΑΥΣΤΗΡΕΣ, ΣΟΜΠΕΣ Κ.Λ.Π.
- ΕΑΝ ΜΕΤΑΚΙΝΗΣΕΤΕ ΤΟ ΚΛΙΜΑΤΙΣΤΙΚΟ ΓΙΑ ΕΚ ΝΕΟΥ ΕΓΚΑΤΑΣΤΑΣΗ ΣΕ ΑΛΛΟ ΣΗΜΕΙΟ, ΠΡΟΣΕΞΤΕ ΠΟΛΥ ΝΑ ΜΗΝ ΕΙΣΑΓΕΤΑΙ ΣΤΟ ΨΥΚΤΙΚΟ ΚΥΚΛΩΜΑ ΜΑΖΙ ΜΕ ΤΟ ΨΥΚΤΙΚΟ (R410A) ΜΕΣΟ ΚΑΙ ΟΠΟΙΔΗΠΟΤΕ ΑΛΛΟ ΑΕΡΙΟ ΜΕΣΟ. ΕΑΝ ΑΝΑΜΙΧΘΕΙ ΑΕΡΑΣ Η ΑΛΛΟ ΑΕΡΙΟ ΜΑΖΙ ΜΕ ΤΟ ΨΥΚΤΙΚΟ ΜΕΣΟ, Η ΠΙΕΣΗ ΤΟΥ ΑΕΡΙΟΥ ΣΤΟ ΨΥΚΤΙΚΟ ΚΥΚΛΩΜΑ ΓΙΝΕΤΑΙ ΕΞΑΙΡΕΤΙΚΑ ΥΨΗΛΗ ΚΑΙ ΕΧΕΙ ΩΣ ΑΠΟΤΕΛΕΣΜΑ ΤΗΝ ΕΚΡΗΞΗ ΤΩΝ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΤΩΝ ΤΡΑΥΜΑΤΙΣΜΟ ΑΝΘΩΡΩΠΩΝ.
• ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΔΙΑΡΡΕΥΣΕΙ ΤΟ ΨΥΚΤΙΚΟ ΑΕΡΙΟ ΑΠΟ ΤΗ ΣΩΛΗΝΩΣΗ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΩΝ ΕΡΓΑΣΙΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ, ΑΕΡΙΣΤΕ ΑΜΕΣΑ ΜΕ ΦΡΕΣΚΟ ΑΕΡΑ ΤΟ ΧΩΡΟ. ΕΑΝ ΤΟ ΨΥΚΤΙΚΟ ΑΕΡΙΟ ΘΕΡΜΑΝΘΕΙ ΑΠΟ ΦΛΟΓΑ Η ΑΠΟ ΚΑΤΙ ΑΛΛΟ, ΠΑΡΑΓΕΙ ΔΗΛΗΤΗΡΙΩΔΗ ΑΕΡΙΑ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Μη τροποποιήσετε ποτέ τη μονάδα αυτή αφαιρώντας κάποιο από τα μέσα προστασίας ή παρακάμπτοντας κάποιον από τους διακόπτες ασφαλείας.
• Μην εγκαταστήσετε σε σημείο που δεν αντέχει το βάρος της μονάδας.
  Εάν η μονάδα πέσει, μπορεί να προκληθεί τραυματισμός ανθρώπου και καταστροφή ιδιοκτησίας.
• Προτού ξεκινήσετε τις ηλεκτρικές εργασίες, συνδέστε ένα εγκεκριμένο φις στο καλώδιο παροχής ισχύος. Βεβαιωθείτε επίσης ότι η συσκευή γειώνεται σωστά.
  • Η συσκευή πρέπει να εγκατασταθεί σύμφωνα με τους εθνικούς κανονισμούς ηλεκτρικών εγκαταστάσεων.
  Εάν ανιχνεύσετε οποιαδήποτε βλάβη, μην εγκαταστήσετε τη μονάδα. Επικοινωνήστε αμέσως με την αντιπροσωπία της Carrier.

ΠΡΟΦΥΛΑΞΗ

• Η έκθεση της μονάδας στο νερό ή στην υγρασία πριν από την εγκατάσταση μπορεί να οδηγήσει σε ηλεκτροπληξία. Μην αποθηκεύετε σε υγρά υπόγεια και μην εκθέτετε σε βροχή ή νερό.
• Αφού αποσυσκευάσετε τη μονάδα, εξετάστε την προσεκτικά για πιθανές ζημιές.
  • Μην εγκαταστήσετε σε σημείο που μπορεί να αυξήσει τους κραδασμούς της μονάδας. Μην εγκαθιστάτε τη συσκευή σε σημείο όπου ενδέχε να ενισχυθεί η ένταση του θορύβου της μονάδας ή όπου ο θόρυβος και ο εξερχόμενος αέρας μπορούν να ενοχλήσουν τους γείτονες.
  • Για να αποφύγετε τραυματισμούς, προσέχετε όταν χειρίζεστε εξαρτήματα με αιχμηρά άκρα.
• έραρακαλούμε διαβάστε το εγχειρίδιο εγκατάστασης προσεκτικά πριν εγκαταστήσετε τη μονάδα. Περιέχει επιπρόσθετες σημαντικές οδηγί για τη σωστή εγκατάσταση.

ΑΠΑΙΤΗΣΗ ΔΗΛΩΣΗΣ ΠΡΟΣ ΤΗΝ ΤΟΠΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ

Θα πρέπει οπωσδήποτε να φροντίσετε να αναφέρετε την εγκατάσταση της συσκευής αυτής στην τοπική επιχείρηση ηλεκτρισμού. Στην περίπτωση που αντιμετωπίσετε οποιοδήποτε πρόβλημα ή η επιχείρηση δεν εγκρίνει την εγκατάσταση, η υπηρεσία σέρβις θα προβεί στα κατάλληλα αντίμετρα.

Παρατήρηση βάσει της Οδηγίας EMC 89/336/ΕΟΚ

Για να αποφύγετε πτώση τάσεως κατά την εκκίνηση του συμπιεστή (τεχνική διαδικασία), πρέπει να εφαρμοστούν οι ακόλουθες συνθήκες εγκατάστασης.

1. Η σύνδεση της παροχής του κλιματιστικού θα πρέπει να γίνει στον κεντρικό πίνακα κατανομής. Η κύρια παροχή πρέπει να έχει κατάλληλη αντίσταση.
   Φυσιολογικά η απαιτούμενη αντίσταση επιτυγχάνεται με ασφάλεια 32Α. Η ασφάλεια του κλιματιστικού πρέπει να είναι 16Α μέγιστο.!
   Δεν πρέπει να συνδέεται άλλη ηλεκτρική κατανάλωση στην ίδια γραμμή ισχύος.

2. Πα λεπτομέρειες σχετικά με την έγκριση της εγκατάστασης, επικοινωνήστε με την επιχείρηση ηλεκτρισμού για να μάθετε εάν εφαρμόζει περιορισμούς σε προϊόντα όπως είναι τα πλυντήρια, τα κλιματιστικά και οι ηλεκτρικοί φούρνοι.

3. Για πληροφορίες σχετικές με την ισχύ κατανάλωσης του κλιματιστικού δείτε την πινακίδα χαρακτηριστικών του προϊόντος.

Προαιρετικά Εξαρτήματα Εγκατάστασης

Όνομα εξαρτήματος	Ποσότητα
Σωλήνωση ψυκτικούΓραμμή υγρού : ∅6,35 mmΓραμμή αερίου : ∅9,52 mm(38VYX025-R, 38VYX035-R)	Ένα το καθένα
Υλικό μόνωσης σωλήνων(αφρώδες πολυαιθυλένιο πάχους 6 mm)	1
Στόκος, ταινίες PVC	Ένα το καθένα

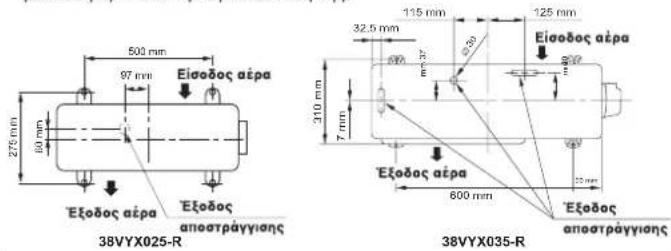

Διάταξη κοχλιών στερέωσης εξωτερικής μονάδας

• Ασφαλίστε την εξωτερική μονάδα με τους κοχλίες και τα παξιμάδια στερέωσης εάν υπάρχει πιθανότητα να εκτεθεί η μονάδα σε ισχυρό άνεμο.
  • Χρησιμοποιήστε κοχλίες και παξιμάδια των∅ 8 mm. ή ∅10 mm.
• Εάν απαιτείται αποστράγγιση του νερού απόψυξης, συνδέστε το μαστό αποστράγγισης ⑨ και το υδατοστεγές καπάκι ⑩ στην κάτω πλάκα της εξωτερικής μονάδας πριν από την εγκατάστασή της.

500 mm 97 mm Eiδοδος αέρα 275 mm 60 mm Eξοδος αέρα Eξοδος αποστράγγισης 38VYX025-R 32.5 mm 115 mm 125 mm 310 mm 7 mm Eiδοδος αέρα Eξοδος αέρα 600 mm Eξοδος αποστράγγισης 38VYX035-R

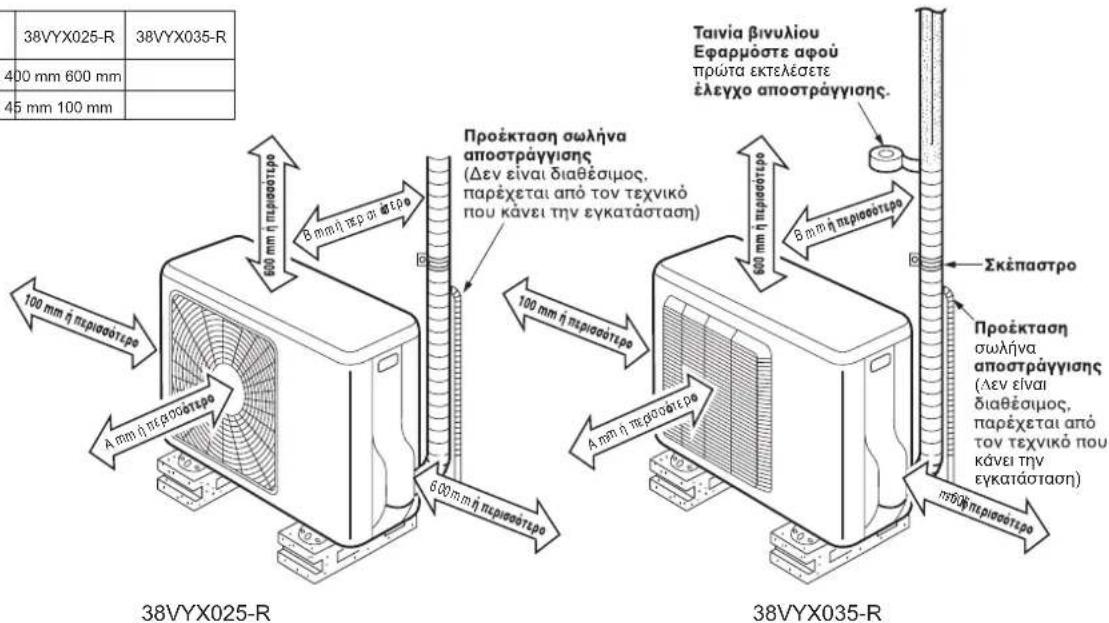

Παρατήρηση :

- Μπορείτε να δείτε λεπτομέρειες των εξαρτημάτων εξοπλισμού και εγκατάστασης στη σελίδα εξαρτημάτων.

	38VYX025-R	38VYX035-R
A 400 mm 600 mm
B 45 mm 100 mm

38VYX025-R 38VYX035-R 400 mm 600 mm 45 mm 100 mm 100 mm ή περισότερο 600 mm ή περισότερο 8 mm ή περ στ Φερο Προέκταση σωλήνα αποστράγγισης (Δεν είναι διαθέσιμος, παρέχεται από τον τεχνικό που κάνει την εγκατάσταση) 100 mm ή περισότερο 600 mm ή περισότερο 8 mm ή περισότερο Ταίνια βίνυλίου Εφαρμόστε αφού πρώτα εκτελέσετε έλεγχο αποστράγγισης. 38VYX025-R 38VYX035-R Απο ή περισότερο Απο ή περισότερο Σκέπαστρο Προέκταση σωλήνα αποστράγγισης (Δεν είναι διαθέσιμος, παρέχεται από τον τεχνικό που κάνει την εγκατάσταση) πδύθη περισότερο

Σημείο Εγκατάστασης

• Ένα σημείο που δημιουργεί τα κενά γύρω από την εσωτερική μονάδα, όπως φαίνεται στο διάγραμμα.
• Ένα σημείο που να αντέχει το βάρος της εξωτερικής μονάδας και που να μην προκαλεί αύξηση του επίπεδου θορύβου και των κραδασμών.
• Ένα σημείο όπου ο θόρυβος λειτουργίας και ο αέρας απόρριψης δεν ενοχλούν τους γείτονες.
• Ένα σημείο που δεν είναι εκτεθειμένο σε ισχυρούς ανέμους.
• Ένα σημείο όπου δεν παρατηρούνται διαρροές εύφλεκτων αερίων.
• Ένα σημείο όπου δεν παρεμποδίζετε η διέλευση.
• Όταν η εξωτερική μονάδα πρόκειται να εγκατασταθεί σε
  υπερυψωμένη θέση, σιγουρευτείτε ότι έχετε στερεώσει τη βάση της.
  • Το επιτρεπτό μήκος του αγωγού σύνδεσης είναι έως 10 m για το μοντέλο 38VYX025-R και έως 15 m για το μοντέλο 38VYX035-R.
• Το επιτρεπτό ύψος είναι έως 8 m για το μοντέλο 38VYX025-R και έως 10 m για το μοντέλο 38VYX035-R.
• Ένα σημείο όπου η αποστράγγιση του νερού δεν προκαλεί προβλήματα.

ΠΡΟΦΥΛΑΞΗ

1. Εγκαταστήστε την εξωτερική μονάδα έτσι ώστε να μην παρεμποδίζεται η απόρριψη του αέρα.
2. Όταν η εξωτερική μονάδα τοποθετηθεί σε σημείο συνεχώς εκτεθειμένο σε ισχυρούς ανέμους όπως στην ακτή ή σε υψηλό όροφο, εξασφαλίστε την κανονική λειτουργία του ανεμιστήρα χρησιμοποιώντας έναν αγωγό ή έναν ανεμοφράκτη.
3. Σε περιοχές με ισχυρούς ανέμους, εγκαταστήστε τη μονάδα με τέτοιο τρόπο ώστε να αποτρέπεται η είσοδος του ανέμου.
4. Η εγκατάσταση στα ακόλουθα σημεία μπορεί να προκαλέσει προβλήματα.
   Μην εγκαταστήσετε τη μονάδα σε τέτοια σημεία.
   • Ένα σημείο με λάδια μηχανής.
5. Ένα σημείο με αλμύρα όπως μια ακτή.
   • Ένα σημείο με θειούχα αέρια.
6. Ένα σημείο όπου είναι πιθανό να παράγονται κύματα υψηλής συχνότητας όπως από ηχητικό εξοπλισμό, από μηχανήματα ηλεκτροσυγκόλλησης και από ιατρικό εξοπλισμό.

Σύνδεση Ψυκτικών Σωληνώσεων

Διεύρυνση

1. Κόψτε το σωλήνα με έναν κόφτη σωλήνων.

1. Εισάγετε ένα εκτονούμενο περικόχλιο μέσα στο σωλήνα και διογκώστε το σωλήνα.

▪ Περιθώρια προέκτασης κατά την εκτόνωση : A (Μονάδα : mm)

Ακαμπτο (τύπου σφιγκτήρα)

Εξωτερικό διάγραμμα σωλήνωσης χαλκού	Χρησιμοποιούμενα εργαλεία με το R410Α	Συμβατικά χρησιμοποιούμενα εργαλεία
6,35 0 σε 0,5 1	0 σε 1,5
9,52 0 σε 0,5 1	0 σε 1,5

Αυτοκρατορικό (τύπος παξιμαδιού-πεταλούδας)

Εξωτερικό διάγραμμα σωλήνωσης χαλκού	R410A
6,35 1,5 σε 2,0
9,52 1,5 σε 2,0

Σύσφιξη σύνδεσης

Ευθυγραμμίστε τα κέντρα των σωλήνων που θα συνδεθούν και οφίξτε το εκτονούμενο περικόχλιο όσο μπορείτε με τα χέρια σας. Στη συνέχεια οφίξτε το περικόχλιο με ένα γαλλικό κλειδί και ένα ροπόκλειδο όπως φαίνεται στην εικόνα.

Ημενίδεσμος Εκτενούμενε περιώχλιο Πλευρά εξωτερικού σπειρώματος Πλευρά εξωτερικού σπειρώματος

Χρησιμοποιήστε ένα κλειδί για να ασφαλίσετε.
Χρησιμοποιήστε ένα ροπόκλειδο για να σφίξετε.

ПРОФУЛАЕН

Μην εφαρμόσετε υπερβολική ροπή. Διαφορετικά, το περικόχλιο μπορεί να σπάσει ανάλογα με τιςσυνθήκες.

(Mováða : N·m)

Εξωτερικό διάγραμμα σωλήνωσης χαλκού	Ροπή σύσφιξης
∅6,35 mm 16 σε 18 (1,6 σε 1,8 kgf ·m)
∅9,52 mm 30 σε 42 (3,0 σε 4,2 kgf ·m)

- Ροπή σύσφιξης συνδέσεων σωλήνων με εκτονούμενα περικόχλια

Η πίεση του R410A γίνεται υψηλότερη από αυτήν του R22 (περίπου 1,6 φορές). Συνεπώς, χρησιμοποιώντας ένα ροπόκλείδο, σφίξτε σταθερά τα τμήματα που ενώνονται με εκτονούμενα περικόχλια και τα οποία συνδέουν τις εσωτερικές με τις εξωτερικές μονάδες μέχρι την καθορισμένη ροπή σύσφίξης. Λανθασμένες συνδέσεις μπορεί να προκαλέσουν όχι μόνο διαρροή αερίου αλλά και προβλήματα στο ψυκτικό κύκλο.

Εκτόνωση στην πλευρά της εξωτερικής μοναδις Εκτόνωση στην πλευρά της εξωτερικής μοναδις

Διαμόρφωση των σωλήνων

1. Τρόπος διαμόρφωσης των σωλήνων Διαμορφώστε τους σωλήνες κατά μήκος της χαραγμένης γραμμής στην εξωτερική μονάδα.

2. Τρόπος εφαρμογής της θέσης των σωλήνων

Τοποθετήστε τα άκρα των σωλήνων στη θέση τους με απόσταση 85 mm από τη χαραγμένη γραμμή.

Xapaymén Yarapmu

Εκκένωση

Μετά τη σύνδεση των σωληνώσεων με την εσωτερική μονάδα, μπορείτε να κάνετε ταυτόχρονα την εξαέρωση και στις δύο γραμμές.

ΕΞΑΕΡΩΣΗ

Εκκενώστε τον αέρα από τους σωλήνες σύνδεσης και από την εσωτερική μονάδα με τη χρήση αντλίας κενού. Μη χρησιμοποιήσετε το ψυκτικό στην εξωτερική μονάδα. Για λεπτομέρειες, δείτε το εγχειρίδιο της αντλίας κενού.

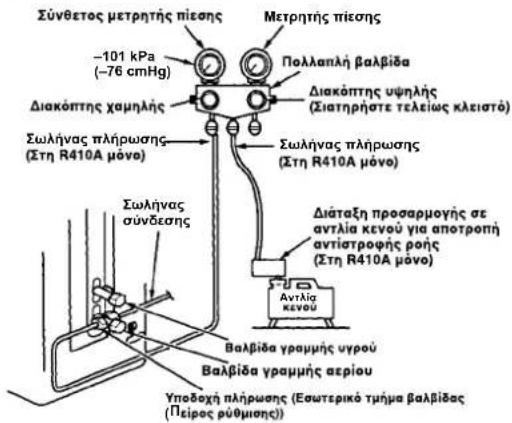

Χρησιμοποιήστε μια αντλία κενού

Εξασφαλίστε τη χρήση αντλίας κενού με βαλβίδα αντεπιστροφής ώστε το λάδι της αντλίας να μην εισρρεύσει αντίστροφα εντός των σωλήνων του κλιματιστικού όταν σταματήσει η αντλία.

(Εάν εισρρεύσει λάδι αντλίας κενού σε κλιματιστικό που χρησιμοποιεί R410A, μπορεί να προκληθεί βλάβη στο ψυκτικό κύκλο.)

1. Συνδέστε τον (εύκαμπτο) σωλήνα πλήρωσης από τη πολλαπλή βαλβίδα στην υποδοχή πλήρωσης της βαλβίδας της γραμμής αερίου.
2. Συνδέστε το σωλήνα πλήρωσης στην υποδοχή της αντλίας κενού.

3. Ανοίξτε τελείως το διακόπτη χαμηλής πίεσης της πολλαπλής βαλβίδας μετρητή.

4. Λειτουργείστε την αντλία κενού για να αρχίσει η εκκένωση. Εκκενώστε για 15 λεπτά περίπου εφόσον το μήκος των σωληνώσεων είναι 20 μέτρα. (15 λεπτά για 20 μέτρα) (θεωρώντας την απόδοση της αντλίας στα 27 λίτρα ανά λεπτό) Στη συνέχεια επιβεβαιώστε ότι ο μετρητής πίσης δείχνει -101 kPa (-76 cmHg).

5. Κλείστε το διακόπτη χαμηλής πίεσης της πολλαπλής βαλβίδας μετρητή.

6. Ανοίξτε τελείως τις βαλβίδες (και στη γραμμή Αερίου και στη γραμμή Υγρού).

7. Αφαιρέστε το σωλήνα πλήρωσης από την υποδοχή πλήρωσης.

8. Σφίξτε σταθερά τα καπάκια των βαλβίδων.

Σύνθετος μετρητής πίεσης -101 kPa (-76 cmHg) Μετρητής πίεσης Πολλαπλή βαλβίδα Διακόπτης υψηλής (Σιατηρήστε τελειως κλειστό) Σωλήνας πλήρωσης (Στη R410A μόνο) Σωλήνας πλήρωσης (Στη R410A μόνο) Διάταξη προσαρμογής σε αντλία κενού για αποτροπή αντιστροφής ροής (Στη R410A μόνο) Βαλβίδα γραμμής υγρού Βαλβίδα γραμμής αερίου Υποδοχή πλήρωσης (Εσωτερικό τμήμα βαλβίδας (Πείρος ρύθμοσης)

ΠΡΟΦΥΛΑΞΗ

• 4 ΣΗΜΑΝΤΙΚΑ ΣΗΜΕΙΑ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΤΗΡΕΙΤΕ ΣΤΙΣ ΕΡΓΑΣΙΕΣ ΣΩΛΗΝΩΣΗΣ.

(1) Απομακρύνετε τη σκόνη και την υγρασία (από το εσωτερικό των σωλήνων σύνδεσης).
(2) Σφικτές συνδέσεις (μεταξύ σωλήνων και μονάδας).
(3) Εκκενώστε τον αέρα στις σωλήνες σύνδεσης χρησιμοποιώντας ΑΝΤΛΙΑ ΚΕΝΟΥ.
(4) Ελέγξτε για διαρροές αερίου (σημεία σύνδεσης).

Προφυλάξεις στο χειρισμό των βαλβίδων

• Ανοίξτε το μίσχο της βαλβίδας μέχρι το τέρμα, αλλά μην προσπαθήσετε να τον ανοίξετε πέρα από το τέρμα.
• Σφίξτε σταθερά το καπάκι του μίσχου της βαλβίδας εφαρμόζοντας ροπή όπως στον ακόλουθο πίνακα:

Γραμμή αερίου(∅9,52 mm) (3,0	30 σε 42 N·mσε 4,2 kgf ·m)
Γραμμή υγρού(∅6,35 mm) (1,6	16 σε 18 N·mσε 1,8 kgf ·m)
Υποδοχήπλήρωσης (0,9 σε 1,0 kgf ·m)	9 σε 10 N·m

Απταίεται εξαγωνικό κλειδί. 4 mm

Σύνδεση Καλωδίωσης

1. Αφαιρέστε το καπάκι της βαλβίδας από την εξωτερική μονάδα.
2. Συνδέστε το καλώδιο σύνδεσης στον ακροδέκτη με βάση τους αντίστοιχους αριθμούς στη βάση των ακροδεκτών της εσωτερικής και εξωτερικής μονάδας.
3. Όταν συνδέετε το καλώδιο σύνδεσης στον ακροδέκτη της εξωτερικής μονάδας, κάντε ένα βρόγχο όπως φαινεται στο διάγραμμα της εγκατάστασης της εσωτερικής και εξωτερικής μονάδας, για να αποτρέψετε την εισροή νερού στην εξωτερική μονάδα.
4. Μονώστε τα αχρησιμοποίητα καλώδια (αγωγούς) έτοι ώστε να αποτραπεί η επαφή με το νερό που ενδέχεται να εισέλθει στην εξωτερική μονάδα. Περάστε τα έτοι ώστε να μην έρχονται σε επαφή με οποιαδήποτε ηλεκτρικά ή μεταλλικά μέρη.

Μήκος απογύμνωσης καλωδίου σύνδεσης

Βάση ακροδεκτών

1 2 3 L N Γραμή γείωσης Καλώδιο ρεύματος

S L N 10 10 30 40 Γραμμή γείωσης

Καλώδιο ρεύματος

Μοντέλο	38VYX035-Y	38VYX035-Y
Τροφοδοσία ρεύματος	20/60 Hz, 220 – 240V Miaç φάσης
Μέγιστη ένταση ρεύματος	8A	11A
Ονομαστική τιμή πρίζας και ασφάλειας	25A
Καλώδιο ρεύματος	H07RN-F ή 245 IEC66 (1,5 mm2 ή περισσότερο)

ΠΡΟΦΥΛΑΞΗ

• Η λανθασμένη σύνδεση καλωδίων μπορεί να προκαλέσει το κάψιμο ορισμένων ηλεκτρικών μερών.
• Βεβαιωθείτε ότι ακολουθείτε τους τοπικούς κώδικες σχετικά με τη δρομολόγηση του καλωδίου από την εσωτερική στην εξωτερική μονάδα (μέγεθος καλωδίου, μέθοδος καλωδίωσης κ.λπ.).
• Όλα τα καλώδια πρέπει να είναι συνδεδεμένα σταθερά.
  • Για τη γραμμή ρεύματος αυτού του κλιματιστικού μηχανήματος θα πρέπει να χρησιμοποιηθεί αυτή η ασφάλεια εγκατάστασης (25A).
• Εάν γίνει εσφαλμένη ή ημιτελής καλωδίωση, θα προκληθεί ανάφλεξη ή καπνός.
• Προετοιμάστε την παροχή ρεύματος για αποκλειστική χρήση με το κλιματιστικό μηχάνημα.
• Αυτό το προϊόν μπορεί να συνδεθεί στην κεντρική παροχή. Σύνδεση σε σταθερή καλωδίωση: Στη σταθερή καλωδίωση θα πρέπει να ενσωματωθεί ένας διακόπτης ο οποίος αποσυνδέει όλους τους πόλους και διαθέτει διαχωρισμό επαφών τουλάχιστον 3 mm.

ΣΗΜΕΙΩΣΗ

:Καλώδιο σύνδεσης

• Τύπος καλωδίου : Καλύτερο από H07RN-F ή 245 IEC66

ΛΟΙΠΑ

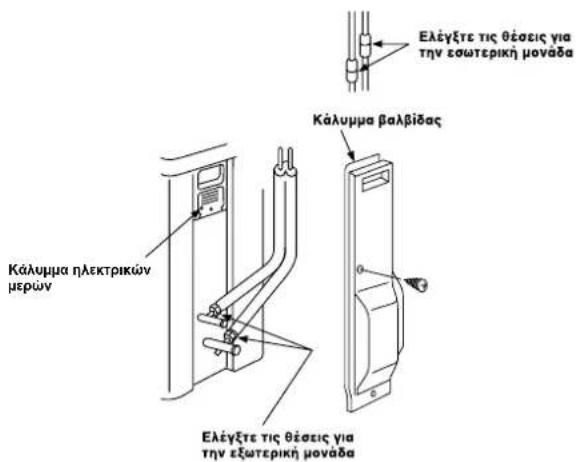

'Ελεγχος Διαρροής Αερίου

Ελέγξε τις θέσεις για την εσωτερική μονάδα Κάλυμμα βαλβίδας Κάλυμμα ηλεκτρικών μερών Ελέγξε τις θέσεις για την εξωτερική μονάδα

• Ελέγξτε τις συνδέσεις των ρακόρ για τυχόν διαρροή αερίου χρησιμοποιώντας ανιχνευτή διαρροής αερίου ή νερό με σαπούνι.

PRECAUÇÕES RELATIVAS A SEGURANÇA

Η σταθερή προσπάθεια για την καλυτέρευση του προϊόντος μπορεί να επιφέρει, χωρίς προειδοποίηση, αλλαγές ή τροποποιήσεις σε όσα περιγράφηκαν.
