Type de produit Climatiseur split mural
Marque Carrier
Modèle 42ADF035
Fluide frigorigène R410A (HFC) – haute pression
Puissance frigorifique nominale Environ 3,5 kW
Alimentation électrique 220-240 V / 50-60 Hz / monophasé
Courant maximal 11 A
Fusible recommandé 25 A (installé sur la ligne)
Disjoncteur requis Disjoncteur bipolaire avec séparation d'au moins 3 mm
Câble d'alimentation H07RN-F ou 245 IEC66 (1,5 mm² minimum)
Câble de connexion intérieur/extérieur H07RN-F ou 245 IEC66
Diamètre tuyau liquide 6,35 mm (1/4 po)
Diamètre tuyau gaz 9,52 mm (3/8 po)
Longueur maxi de tuyauterie 15 m (modèle extérieur 38VYX035-R)
Dénivelé maxi admissible 10 m (modèle extérieur 38VYX035-R)
Type d'huile réfrigérante Huile spéciale R410A (non miscible avec R22)
Fonctions principales Refroidissement, déshumidification, ventilation
Entretien courant Nettoyage régulier des filtres, vérification des fuites
Protection de sécurité Mise à la terre obligatoire, coupure générale avant travaux
Homologation Conforme à la directive EMC 89/336/EEC

FOIRE AUX QUESTIONS - 42ADF035 CARRIER

Quel fluide frigorigène utilise ce climatiseur ?
Ce climatiseur utilise le R410A, un HFC qui ne détruit pas la couche d'ozone. Sa pression est environ 1,6 fois celle du R22.
Quels sont les diamètres des tuyaux de réfrigérant ?
Le tuyau de liquide a un diamètre de 6,35 mm (1/4 po) et le tuyau de gaz de 9,52 mm (3/8 po).
Quelle est la longueur maximale de tuyauterie entre les unités ?
Pour le modèle extérieur 38VYX035-R, la longueur maximale est de 15 m. Pour le 38VYX025-R, elle est de 10 m.
Quel est le dénivelé maximal admissible ?
Le dénivelé maximum entre l'unité intérieure et extérieure est de 10 m pour le modèle 38VYX035-R et de 8 m pour le 38VYX025-R.
Quelle alimentation électrique est nécessaire ?
L'appareil nécessite une alimentation monophasée 220-240 V, 50/60 Hz. Le courant maximal est de 11 A et le fusible recommandé est de 25 A.
Comment purger l'air des tuyaux de réfrigérant ?
Utilisez une pompe à vide avec fonction anti-retour. Connectez-la au port service de la vanne côté gaz, ouvrez la poignée basse pression et évacuez pendant environ 15 minutes jusqu'à -101 kPa.
Comment serrer les écrous évasés ?
Utilisez une clé dynamométrique. Pour le tuyau de 6,35 mm, serrez à 16-18 N·m ; pour le 9,52 mm, serrez à 30-42 N·m. Un serrage incorrect peut causer des fuites.
Quelles sont les précautions d'installation ?
Installez l'unité extérieure dans un endroit aéré, à l'abri du vent, et capable de supporter son poids. Évitez les atmosphères humides ou corrosives. Respectez les distances minimales indiquées dans le manuel.
Comment tester les fuites de gaz après installation ?
Utilisez un détecteur de fuite ou de l'eau savonneuse sur les raccordements évasés. Vérifiez également les capuchons des vannes. En cas de bulles, resserrez ou refaites l'évasement.
Que faire en cas de fuite de réfrigérant ?
Aérez immédiatement la pièce. N'exposez pas le gaz à une flamme ou à une source de chaleur, car il peut former des gaz dangereux. Contactez un professionnel qualifié.

Questions des utilisateurs sur 42ADF035 CARRIER

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice 42ADF035 - CARRIER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 42ADF035 de la marque CARRIER.

MODE D'EMPLOI 42ADF035 CARRIER

Endroit d'Installation.... 2

Connexion du Tuyau Réfrigérant .... 3

Evacuation 3

Connexion des Câbles 4

AUTRES

Test de Fuite Gaz 4

INHALT

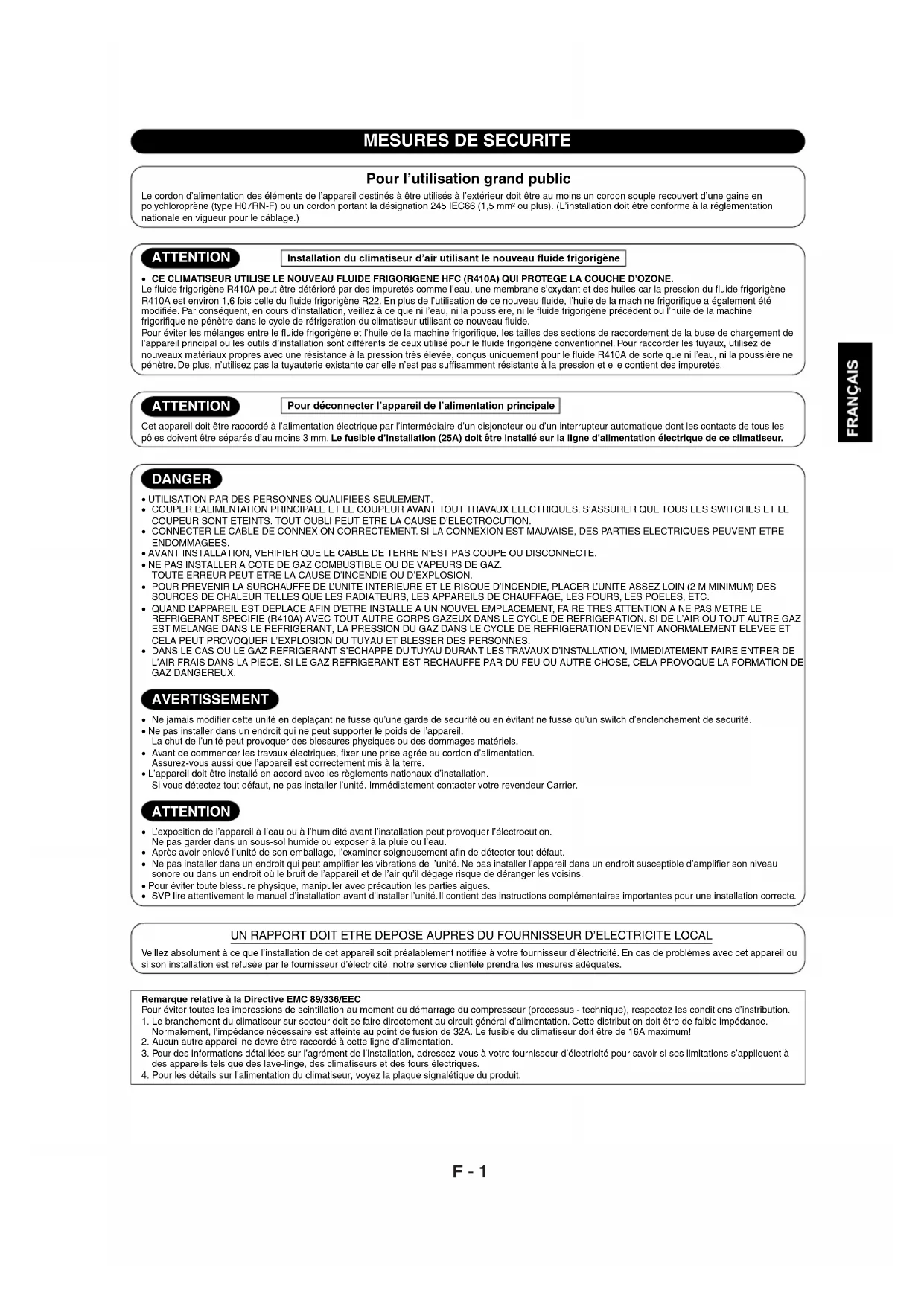

Pour l'utilisation grand public

Le cordon d'alimentation des éléments de l'appareil destinés à être utilisés à l'extérieur doit être au moins un cordon souple recouvert d'une gaine en polychloroprène (type H07RN-F) ou un cordon portant la désignation 245 IEC66 (1,5 mm² ou plus). (L'installation doit être conforme à la réglementation nationale en vigueur pour le câblage.)

ATTENTION

Installation du climatiseur d'air utilisant le nouveau fluide frigorigène

- CE CLIMATISEUR UTILISE LE NOUVEAU FLUIDE FRIGORIGENE HFC (R410A) QUI PROTEGE LA COUCHE D'OZONE.

Le fluide frigorigène R410A peut être détérioré par des impuretés comme l'eau, une membrane s'oxydant et des huiles car la pression du fluide frigorigène R410A est environ 1,6 fois celle du fluide frigorigène R22. En plus de l'utilisation de ce nouveau fluide, l'huile de la machine frigorifique a également été modifiée. Par conséquent, en cours d'installation, veillez à ce que ni l'eau, ni la poussière, ni le fluide frigorigène précédent ou l'huile de la machine frigorifique ne pénètre dans le cycle de réfrigeration du climatiseur utilisant ce nouveau fluide.

Pour éviter les mélanges entre le fluide frigorigène et l'huile de la machine frigorifique, les tailles des sections de raccordement de la buse de chargement de l'appareil principal ou les outils d'installation sont différents de ceux utilisé pour le fluide frigorigène conventionnel. Pour raccorder les tuyaux, utilisez de nouveaux matériaux propres avec une résistance à la pression très élevée, conçus uniquement pour le fluide R410A de sorte que ni l'eau, ni la poussière ne pénètre. De plus, n'utilisez pas la tuyauterie existante car elle n'est pas suffisamment résistante à la pression et elle contient des impuretés.

ATTENTION

Pour déconnecter l'appareil de l'alimentation principale

Cet appareil doit être raccordé à l'alimentation électrique par l'intermédiaire d'un disjoncteur ou d'un interrupteur automatique dont les contacts de tous les pôles doivent être séparés d'au moins 3 mm. Le fusible d'Installation (25A) doit être installé sur la ligne d'alimentation électrique de ce climatiseur.

DANGER

  • UTILISATION PAR DES PERSONNES QUALIFIEES SEULEMENT.
  • COUPER L'ALIMENTATION PRINCIPALE ET LE COUPEUR AVANT TOUT TRAVAUX ELECTRIQUES. S'ASSURER QUE TOUS LES SWITCHES ET LE COUPEUR SONT ETEINTS. TOUT OUBLI PEUT ETRE LA CAUSE D'ELECTROCUTION.
  • CONNECTER LE CABLE DE CONNEXION CORRECTEMENT. SI LA CONNEXION EST MAUVAISE, DES PARTIES ELECTRIQUES PEUVENT ETRE ENDOMMAGEES.
    • AVANT INSTALLATION, VERIFIER QUE LE CABLE DE TERRE N'EST PAS COUPE OU DISCONNECTE.
  • NE PAS INSTALLER A COTE DE GAZ COMBUSTIBLE OU DE VAPEURS DE GAZ. TOUTE ERREUR PEUT ETRE LA CAUSE D'INCENDIE OU D'EXPLOSION.
  • POUR PREVENIR LA SURCHAUFFE DE L'UNITE INTERIEURE ET LE RISQUE D'INCENDIE, PLACER L'UNITE ASSEZ LOIN (2 M MINIMUM) DES SOURCES DE CHALEUR TELLES QUE LES RADIATEURS, LES APPAREILS DE CHAUFFAGE, LES FOURS, LES POELES, ETC.
  • QUAND L'APPAREIL EST DEPLACE AFIN D'ETRE INSTALLE A UN NOUVEL EMPLACEMENT, FAIRE TRES ATTENTION A NE PAS METRE LE REFRIGERANT SPECIFIE (R410A) AVEC TOUT AUTRE CORPS GAZEUX DANS LE CYCLE DE REFRIGERATION. SI DE L'AIR OU TOUT AUTRE GAZ EST MELANGE DANS LE REFRIGERANT, LA PRESSION DU GAZ DANS LE CYCLE DE REFRIGERATION DEVIENT ANORMALEMENT ELEVEE ET CELA PEUT PROVOQUER L'EXPLOSION DU TUYAU ET BLESSER DES PERSONNES.
  • DANS LE CAS OU LE GAZ REFRIGERANT S'ECHAPPE DU TUYAU DURANT LES TRAVAUX D'INSTALLATION, IMMEDIATEMENT FAIRE ENTRER DE L'AIR FRAIS DANS LA PIECE. SI LE GAZ REFRIGERANT EST RECHAUFFE PAR DU FEU OU AUTRE CHOSE, CELA PROVOQUE LA FORMATION DE GAZ DANGEREUX.

AVERTISSEMENT

  • Ne jamais modifier cette unité en deplaçant ne fusse qu'une garde de sécurité ou en évitant ne fusse qu'un switch d'enclenchement de sécurité.
  • Ne pas installer dans un endroit qui ne peut supporter le poids de l'appareil.
    La chut de l'unité peut provoquer des blessures physiques ou des dommages matériels.
  • Avant de commencer les travaux électriques, fixer une prise agréé au cordon d'alimentation.
    Assurez-vous aussi que l'appareil est correctement mis à la terre.
    • L'appareil doit être installé en accord avec les règlements nationaux d'installation.
    Si vous détectez tout défaut, ne pas installer l'unité. Immédiatement contacter votre revendeur Carrier.

ATTENTION

  • L'exposition de l'appareil à l'eau ou à l'humidité avant l'installation peut provoquer l'électrocution. Ne pas garder dans un sous-sol humide ou exposer à la pluie ou l'eau.
  • Après avoir enlevé l'unité de son emballage, l'examiner soigneusement afin de détecter tout défaut.
  • Ne pas installer dans un endroit qui peut amplifier les vibrations de l'unité. Ne pas installer l'appareil dans un endroit susceptible d'amplifier son niveau sonore ou dans un endroit où le bruit de l'appareil et de l'air qu'il dégage risque de déranger les voisins.
  • Pour éviter toute blessure physique, manipuler avec précaution les parties aigues.
  • SVP lire attentivement le manuel d'installation avant d'installer l'unité. Il contient des instructions complémentaires importantes pour une installation correcte.

UN RAPPORT DOIT ETRE DEPOSE AUPRES DU FOURNISSEUR D'ELECTRICITE LOCAL

Veillez absolument à ce que l'installation de cet appareil soit préalablement notifiée à votre fournisseur d'électricité. En cas de problèmes avec cet appareil ou si son installation est refusée par le fournisseur d'électricité, notre service clientèle prendra les mesures adéquates.

Remarque relative à la Directive EMC 89/336/EEC

Pour éviter toutes les impressions de scintillation au moment du démarrage du compresseur (processus - technique), respectez les conditions d'instribution.
1. Le branchement du climatiseur sur secteur doit se faire directement au circuit général d'alimentation. Cette distribution doit être de faible impédance. Normalement, l'impédance nécessaire est atteinte au point de fusion de 32A. Le fusible du climatiseur doit être de 16A maximum!
2. Aucun autre appareil ne devre être raccordé à cette ligne d'alimentation.
3. Pour des informations détaillées sur l'agrément de l'installation, adressez-vous à votre fournisseur d'électricité pour savoir si ses limitations s'appliquent à des appareils tels que des lave-linge, des climatiseurs et des fours électriques.
4. Pour les détails sur l'alimentation du climatiseur, voyez la plaque signalétique du produit.

Pièces d'Installation en Option

Nom des piècesQté
Tuyau du fluide frigorigèneCôté liquide : ∅6,35 mmCôté gaz : ∅9,52 mm(38VYX025-R, 38VYX035-R)Un de chaque sorte
Matériau d'isolation du tuyau (mousse en polyéthylène, de 6 mm d'épaisseur)1
Mastic, bandes PVCUn de chaque sorte

Remarque :

- Veuillez consulter la feuille des accessoires pour plus de détails concernant les accessoires et les pièces d'installation.

Fixation des boulons de l'unité extérieure

  • Fixez l'unité extérieure à l'aide des boulons et des écrous de fixation si l'appareil doit être exposé à un vent violent.
  • Utilisez des boulons d'ancrage et des écrous de ∅8 mm ou de ∅10 mm.
  • S'il est nécessaire de purger l'eau de dégivrage, fixez le mamelon du drain et le bouchon étanche à la plaque inférieure de l'unité extérieure avant de l'installer.

500 mm 97 mm Prise d'air 275 mm 60mm Sortie d'air Sortie d'évacuation

38VYX025-R

115 mm 32,5 mm Prise d'air 75 mm 310 mm 7 mm Sortie d'air 600 mm Sortie d'évacuation

38VYX035-R

38VYX025-R38VYX035-R
A400 mm600 mm
B45 mm100 mm

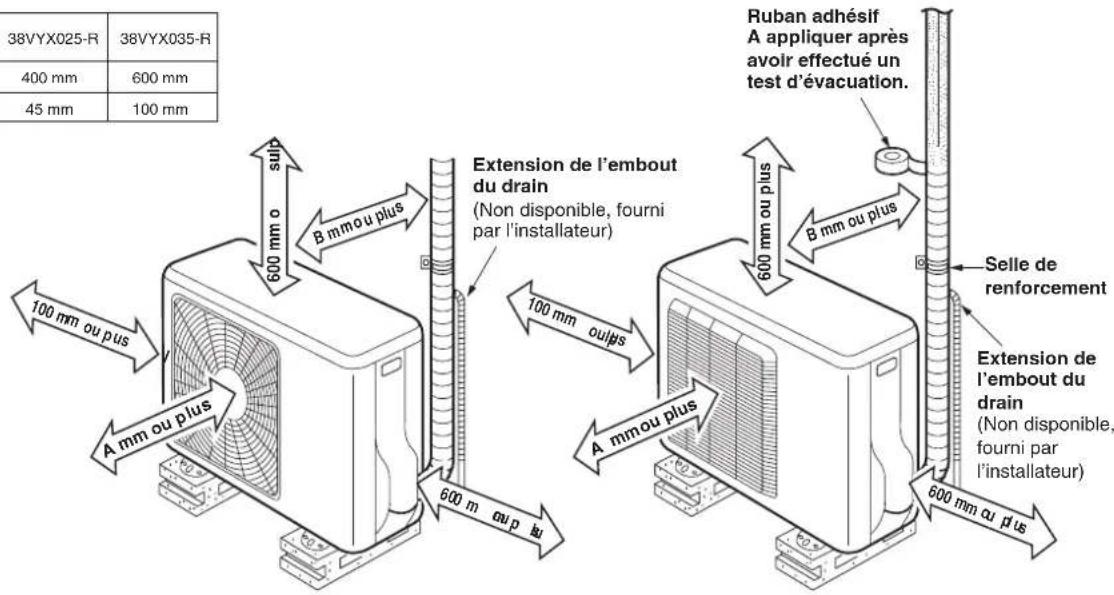

38VYX025-R 38VYX035-R 400 mm 600 mm 45 mm 100 mm 100 mm ou plus A mm ou plus 600 mm ou plus B mm ou plus Extension de l'embout du drain (Non disponible, fourni par l'installateur) 100 mm ou plus 600 m ou plus A mm ou plus 600 mm ou plus Ruban adhésif A appliquer après avoir effectué un test d'évacuation. B mm ou plus Selle de renforcement Extension de l'embout du drain (Non disponible, fourni par l'installateur) 600 mm ou plus

38VYX025-R
38VYX035-R

Endroit d'Installation

  • Un endroit qui procure de l'espace autour de l'unité extérieure comme indiqué sur le diagramme.
  • Un endroit qui peut supporter le poids de l'unité extérieure et n'amplifie pas le niveau sonore et les vibrations.
  • Un endroit tel que les voisins ne sont pas gênés par le bruit et les évacuations d'air.
  • Un endroit qui n'est pas exposé à un vent fort.
  • Un endroit libre de toute fuite de gaz combustible.
  • Un endroit qui ne bloque aucun passage.
  • Quand l'unité extérieure doit être installée sur un endroit élevé, s'assurer de stabiliser son support.
  • La longueur du tuyau de raccordement peut atteindre 10 m pour le modèle 38VYX025-R et 15 m pour le modèle 38VYX035-R.
  • Le niveau de hauteur admissible peut atteindre 8 m pour le modèle 38VYX025-R et 10 m pour le modèle 38VYX035-R.
  • Un endroit tel que l'eau de drainage ne cause aucun problèmes.

ATTENTION

  1. Installer l'unité extérieure sans que rien ne bloque l'évacuation d'air.
  2. Quand l'unité extérieure est installée sur un endroit toujours exposé à un grand vent comme une côte maritime ou l'étage élevé d'un immeuble, protéger l'opération normale du ventilateur avec un conduit ou un bouclier coupe vent.
  3. Dans les zones de grand vent, choisir un emplacement d'installation de façon à ce que le vent ne puisse pas pénétrer dans l'unité.
  4. L'installation dans l'un des endroits suivants peut être à l'origine de problèmes.
    Ne pas installer l'appareil dans de tels endroits.
  5. Un endroit souillé d'huile de machine
  6. Un endroit salin comme une côte
  7. Un endroit où l'air est rempli de gaz sulfure
  8. Un endroit des ondes de haute fréquence risquent d'être générées par des équipements audio, des matériels à souder et des équipements médicaux

CARRIER 42ADF035 - ATTENTION - 1

Connexion du Tuyau Réfrigérant

Evasement

  1. Couper le tuyau à l'aide d'un cutter de tube.

CARRIER 42ADF035 - Evasement - 1

CARRIER 42ADF035 - Evasement - 2

CARRIER 42ADF035 - Evasement - 3

CARRIER 42ADF035 - Evasement - 4

CARRIER 42ADF035 - Evasement - 5

  1. Insérer un raccord conique dans le tuyau et évaser le tuyau.

- Marge de projection au cours de l'évasement : A (Unité : mm)

Rigide (type griffe de serrage)

Diamètre externe du tuyau en cuivre fluideOutil utilisé pour le R410A utiliséOutil conventionnel
6,35 0 à 0,5 1,0 à 1,5
9,52 0 à 0,5 1,0 à 1,5

CARRIER 42ADF035 - Evasement - 6

Système impérial (type écrou papillon)

Diamètre externe du tuyau en cuivreR410A
6,35 1,5 à 2,0
9,52 1,5 à 2,0

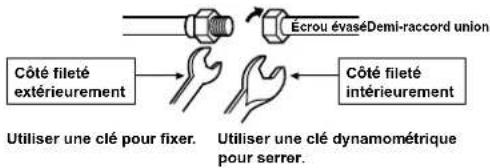

Serrage de la connexion

Aligner les centres des tuyaux de connexion et serrer l'écrou autant que possible à l'aide des doigts. Ensuite, serrer l'écrou avec une clef à écrou et une clef dynamométrique comme montré sur le schéma.

CARRIER 42ADF035 - Serrage de la connexion - 1

ATTENTION

Ne pas provoquer trop de torsion. Autrement, l'écrou pourrait céder en fonction des conditions d'installation.

(Unité : N·m)

Diamètre externe du tuyau en cuivre Torque de serrage
∅6,35 mm 16 à 18 (1,6 à 1,8 kgf·m)
∅9,52 mm 30 à 42 (3,0 à 4,2 kgf·m)

- Couple de serrage des raccordements de tuyau évasé

La pression du fluide R410A est supérieure à celle du fluide R22 (environ 1,6 fois). Par conséquent, à l'aide d'une clé dynamométrique, serrez fermement les sections de raccordement du tuyau (évasé reliant les unités intérieure et extérieure) jusqu'à ce que vous atteigniez le couple de serrage spécifié. Des raccordements incorrects risquent de causer une fuite de gaz, mais également des troubles du cycle de réfrigeration.

Evasement du côté de l'unité intérieure Evasement du côté de l'unité extérieure

Courbure des tuyaux

  1. Comment courber les tuyaux Courbez les tuyaux le long de la conduite incurvée de l'unité extérieure.
  2. Comment positionner les tuyaux Placez les bords des tuyaux à 85 mm de la conduite incurvée.

Conduite incurvée

Evacuation

Après le raccordement de la tuyauterie à l'unité intérieure, vous pouvez effectuer la purge de l'air en une seule fois.

PURGE DE L'AIR

Evacuer l'air dans les tuyaux de connexion et l'unité intérieure à l'aide de la pompe d'évacuation. Ne pas utiliser le réfrigérant dans l'unité extérieure. Pour plus de détails, voir le manuel de la pompe d'évacuation.

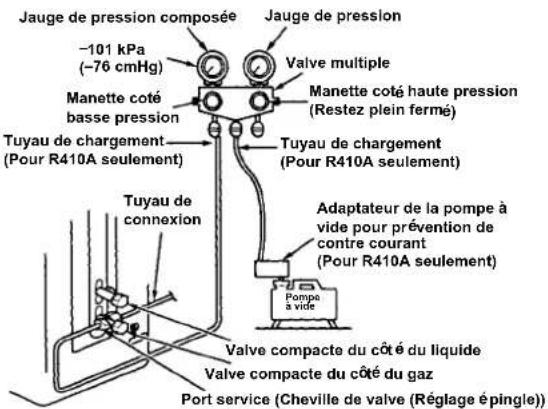

Utilisation de la pompe à vide

Veillez à utiliser une pompe à vide disposant d'une fonction de prévention de contre courant pour que l'huile interne de la pompe ne reflue pas dans les tuyaux du climatiseur lorsque la pompe s'arrête. (Si l'huile de la pompe à vide pénètre dans le climatiseur utilisant le fluide R410A, cela risque d'engendrer des troubles du cycle de réfrigeration.)

  1. Raccordez le tuyau de chargement de la valve multiple à la port service de la valve compacte du côté du gaz.
  2. Raccordez le tuyau de chargement à la buse de la pompe à vide.
  3. Ouvrez complètement la poignée de basse pression de la valve multiple.
  4. Actionnez la pompe à vide pour commencer l'évacuation. Effectuez l'évacuation pendant environ 15 minutes si la longueur du tuyau est de 20 mètres. (15 minutes pour 20 mètres) (en supposant un débit de la pompe de 27 litres par minute) Puis vérifiez que l'indication du manovacuomètre est égale à -101 kPa (-76 cmHg).
  5. Fermez la poignée de basse pression de la valve multiple.
  6. Ouvrez entièrement la tige de manoeuvre des valves compactes (du côté du gaz et du côté du liquide).
  7. Retirez le tuyau de chargement de la port service.
  8. Serrez les capuchons des valves compactes.

Jauge de pression composée -101 kPa (-76 cmHg) Manette coté basse pression Tuyau de chargement (Pour R410A seulement) Tuyau de connexion Jauge de pression Valve multiple Manette coté haute pression (Restez plein fermé) Tuyau de chargement (Pour R410A seulement) Adaptateur de la pompe à vide pour prévention de contre courant (Pour R410A seulement) Pompe à vide Valve compacte du côté du liquide Valve compacte du côté du gaz Port service (Cheville de valve (Réglage épingle))

ATTENTION

• GARDER EN MEMOIRE QUATRE POINTS IMPORTANTS EN CE QUI CONCERNE LA TUYAUTERIE.

(1) Eviter les poussières et l'humidité (dans les tuyaux de connexion).
(2) Bien serrer les connexions (entre les tubes et l'unité).
(3) Evacuer l'air dans les tuyaux de connexion en utilisant la pompe à vide.
(4) Vérifier les fuites de gaz (points de connexion).

Précautions concernant le maniement des vannes

  • Ouvrez la tige de manœuvre sur toute la longueur, mais n'essayez pas de l'ouvrir au-delà de ma butée.
  • Serrez fermement le capuchon de la tige de manoeuvre avec l'un des couples du tableau suivant:
Côté gaz 30 à 42 N-m(∅9,52 mm) (3,0 à 4,2 kgf·m)
Côté liquide 16 à 18 N-m(∅6,35 mm) (1,6 à 1,8 kgf·m)
Port service 9 à 10 N·m(0,9 à 1,0 kgf·m)

La clé hexagonale requise. 4 mm

Connexion des Câbles

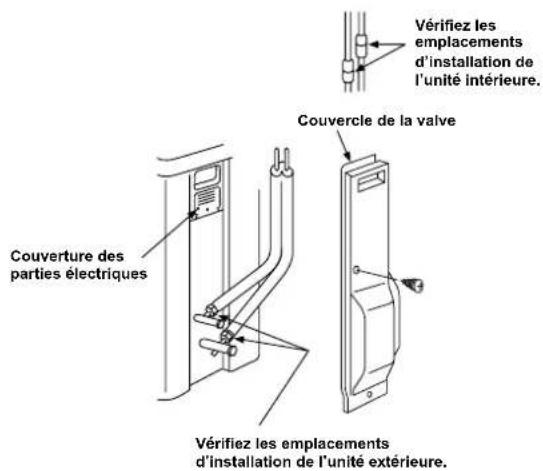

  1. Retirez le couvercle de la valve de l'unité extérieure.
  2. Connectez le câble de connexion aux terminaux identifiés à l'aide de leurs numéros correspondants sur le bloc terminal des unités intérieure et extérieure.
  3. Lors de la connexion du câble sur le terminal de l'unité extérieure, faites une boucle comme représenté sur le diagramme d'installation des unités intérieure et extérieure afin de prévenir l'entrée d'eau.
  4. Maintenez les cordons (conducteurs) inutilisés à l'abri de l'eau qui pénètre dans l'unité extérieure. Veillez à ce qu'ils n'entrent en contact avec aucun élément électrique ou pièce métallique.

Longueur de dénudation du câble de connexion
Bloc terminal 1 2 3 L N Câble de terre Câble de connexion

3 L N 10 30 40 Câble de terre

Câble de connexion

Modèle 38VYX025-R38VYX035-R
Alimentation électrique 50/60 Hz, 220 – 240 V Monophasé
Intensité d'utilisation maximale 8A 11A
Intensité nominale du fusible et de la prise secteur25A
Cordon d'alimentation H07RN-F ou 245 IEC66 (1,5 mm ^2 ou plus)

ATTENTION

  • Un mauvais câblage peut provoquer la brulure de certaines parties électriques.
  • Veillez à respecter la réglementation locale en vigueur lorsque vous acheminez le fil de l'unité intérieure jusqu'à l'unité extérieure (section du fil, méthode de câblage, etc.).
  • Tous les câbles doivent être fermement connectés.
  • Ce fusible d'installation (25A) doit être installé sur la ligne d'alimentation électrique de ce climatiseur.
  • Si le câblage est incomplet ou incorrect, il provoquera une étincelle ou de la fumée.
  • Veillez à ce que le climatiseur dispose d'une alimentation électrique propre.
  • Ce produit peut être raccordé au secteur. Connexion à un câblage fixe: Un disjoncteur qui déconnecte tous les pôles et dont les contacts sont séparés d'au moins 3 mm doit être intégré au câblage fixe.

NOTE: Câble de connexion

• Type de fil : Plus de H07RN-F ou 245 IEC66

AUTRES

Test de Fuite Gaz
Vérifiez les emplacements d'installation de l'unité intérieure. Couvercle de la valve Couverture des parties électriques Vérifiez les emplacements d'installation de l'unité extérieure.

  • Vérifiez les fuites de gaz au niveau des raccordements des raccords coniques à l'aide d'un détecteur de fuite ou d'eau savonneuse.

La recherche permanente de perfectionnement du produit peut nécessiter des modifications ou changements, sans préavis.

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : CARRIER

Modèle : 42ADF035

Catégorie : Climatisation
