MANUAL DE USUARIO 42ADF035 CARRIER

EXTERIOR MANUAL DE INSTALACIÓN

VerbindungskabelMassekabelE - 1 Para el uso público general El cable de alimentación de las piezas del sistema instaladas en el exterior debe ser al menos cable flexible enfundado en policloropreno (modelo H07RN-F) o del tipo 245 IEC66 (1,5 mm o más). (Debe instalarse según las normas de instalación eléctrica de cada país.)

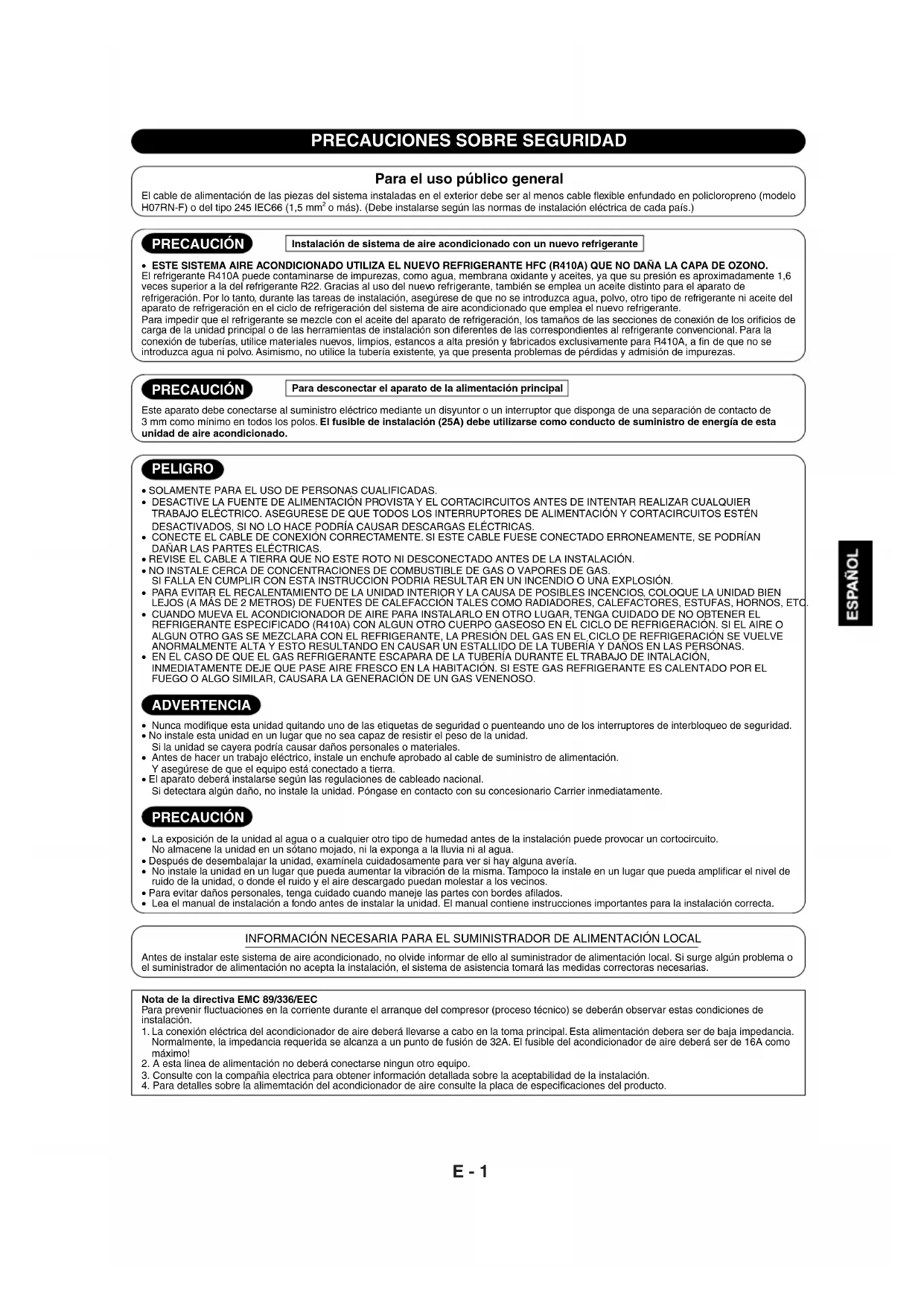

PRECAUCIONES SOBRE SEGURIDAD

PRECAUCIÓN Este aparato debe conectarse al suministro eléctrico mediante un disyuntor o un interruptor que disponga de una separación de contacto de 3 mm como mínimo en todos los polos. El fusible de instalación (25A) debe utilizarse como conducto de suministro de energía de esta unidad de aire acondicionado.Para desconectar el aparato de la alimentación principal PRECAUCIÓN

• ESTE SISTEMA AIRE ACONDICIONADO UTILIZA EL NUEVO REFRIGERANTE HFC (R410A) QUE NO DAÑA LA CAPA DE OZONO. El refrigerante R410A puede contaminarse de impurezas, como agua, membrana oxidante y aceites, ya que su presión es aproximadamente 1,6 veces superior a la del refrigerante R22. Gracias al uso del nuevo refrigerante, también se emplea un aceite distinto para el aparato de refrigeración. Por lo tanto, durante las tareas de instalación, asegúrese de que no se introduzca agua, polvo, otro tipo de refrigerante ni aceite del aparato de refrigeración en el ciclo de refrigeración del sistema de aire acondicionado que emplea el nuevo refrigerante. Para impedir que el refrigerante se mezcle con el aceite del aparato de refrigeración, los tamaños de las secciones de conexión de los orificios de carga de la unidad principal o de las herramientas de instalación son diferentes de las correspondientes al refrigerante convencional. Para la conexión de tuberías, utilice materiales nuevos, limpios, estancos a alta presión y fabricados exclusivamente para R410A, a fin de que no se introduzca agua ni polvo. Asimismo, no utilice la tubería existente, ya que presenta problemas de pérdidas y admisión de impurezas. Instalación de sistema de aire acondicionado con un nuevo refrigerante INFORMACIÓN NECESARIA PARA EL SUMINISTRADOR DE ALIMENTACIÓN LOCAL Antes de instalar este sistema de aire acondicionado, no olvide informar de ello al suministrador de alimentación local. Si surge algún problema o el suministrador de alimentación no acepta la instalación, el sistema de asistencia tomará las medidas correctoras necesarias. Nota de la directiva EMC 89/336/EEC Para prevenir fluctuaciones en la corriente durante el arranque del compresor (proceso técnico) se deberán observar estas condiciones de instalación. 1. La conexión eléctrica del acondicionador de aire deberá llevarse a cabo en la toma principal. Esta alimentación debera ser de baja impedancia. Normalmente, la impedancia requerida se alcanza a un punto de fusión de 32A. El fusible del acondicionador de aire deberá ser de 16A como máximo!2. A esta linea de alimentación no deberá conectarse ningun otro equipo.3. Consulte con la compañia electrica para obtener información detallada sobre la aceptabilidad de la instalación.4. Para detalles sobre la alimemtación del acondicionador de aire consulte la placa de especificaciones del producto. PELIGRO
• SOLAMENTE PARA EL USO DE PERSONAS CUALIFICADAS.
• DESACTIVE LA FUENTE DE ALIMENTACIÓN PROVISTA Y EL CORTACIRCUITOS ANTES DE INTENTAR REALIZAR CUALQUIER TRABAJO ELÉCTRICO. ASEGURESE DE QUE TODOS LOS INTERRUPTORES DE ALIMENTACIÓN Y CORTACIRCUITOS ESTÉNDESACTIVADOS, SI NO LO HACE PODRÍA CAUSAR DESCARGAS ELÉCTRICAS.
• CONECTE EL CABLE DE CONEXIÓN CORRECTAMENTE. SI ESTE CABLE FUESE CONECTADO ERRONEAMENTE, SE PODRÍAN DAÑAR LAS PARTES ELÉCTRICAS.• REVISE EL CABLE A TIERRA QUE NO ESTE ROTO NI DESCONECTADO ANTES DE LA INSTALACIÓN.• NO INSTALE CERCA DE CONCENTRACIONES DE COMBUSTIBLE DE GAS O VAPORES DE GAS.SI FALLA EN CUMPLIR CON ESTA INSTRUCCION PODRIA RESULTAR EN UN INCENDIO O UNA EXPLOSIÓN.
• PARA EVITAR EL RECALENTAMIENTO DE LA UNIDAD INTERIOR Y LA CAUSA DE POSIBLES INCENCIOS, COLOQUE LA UNIDAD BIEN LEJOS (A MÁS DE 2 METROS) DE FUENTES DE CALEFACCIÓN TALES COMO RADIADORES, CALEFACTORES, ESTUFAS, HORNOS, ETC.
• CUANDO MUEVA EL ACONDICIONADOR DE AIRE PARA INSTALARLO EN OTRO LUGAR, TENGA CUIDADO DE NO OBTENER EL REFRIGERANTE ESPECIFICADO (R410A) CON ALGUN OTRO CUERPO GASEOSO EN EL CICLO DE REFRIGERACIÓN. SI EL AIRE OALGUN OTRO GAS SE MEZCLARA CON EL REFRIGERANTE, LA PRESIÓN DEL GAS EN EL CICLO DE REFRIGERACIÓN SE VUELVEANORMALMENTE ALTA Y ESTO RESULTANDO EN CAUSAR UN ESTALLIDO DE LA TUBERÍA Y DAÑOS EN LAS PERSÓNAS.
• EN EL CASO DE QUE EL GAS REFRIGERANTE ESCAPARA DE LA TUBERÍA DURANTE EL TRABAJO DE INTALACIÓN, INMEDIATAMENTE DEJE QUE PASE AIRE FRESCO EN LA HABITACIÓN. SI ESTE GAS REFRIGERANTE ES CALENTADO POR ELFUEGO O ALGO SIMILAR, CAUSARA LA GENERACIÓN DE UN GAS VENENOSO. ADVERTENCIA

• Nunca modifique esta unidad quitando uno de las etiquetas de seguridad o puenteando uno de los interruptores de interbloqueo de seguridad.
• No instale esta unidad en un lugar que no sea capaz de resistir el peso de la unidad.Si la unidad se cayera podría causar daños personales o materiales.
• Antes de hacer un trabajo eléctrico, instale un enchufe aprobado al cable de suministro de alimentación. Y asegúrese de que el equipo está conectado a tierra.• El aparato deberá instalarse según las regulaciones de cableado nacional.Si detectara algún daño, no instale la unidad. Póngase en contacto con su concesionario Carrier inmediatamente. PRECAUCIÓN

• La exposición de la unidad al agua o a cualquier otro tipo de humedad antes de la instalación puede provocar un cortocircuito. No almacene la unidad en un sótano mojado, ni la exponga a la lluvia ni al agua.• Después de desembalajar la unidad, examínela cuidadosamente para ver si hay alguna avería.
• No instale la unidad en un lugar que pueda aumentar la vibración de la misma. Tampoco la instale en un lugar que pueda amplificar el nivel de ruido de la unidad, o donde el ruido y el aire descargado puedan molestar a los vecinos.• Para evitar daños personales, tenga cuidado cuando maneje las partes con bordes afilados.
• Lea el manual de instalación a fondo antes de instalar la unidad. El manual contiene instrucciones importantes para la instalación correcta.E - 2 Fijación de tornillos de la unidad exterior 500 mm97 mm mm06

• Proteja la unidad exterior con los tornillos y tuercas de fijación si va apermanecer expuesta a la acción de vientos fuertes.
• Utilice tornillos y tuercas de anclaje de ∅8 mm o ∅10 mm.
• Si fuera necesario vaciar el agua descongelada, conecte el codo de drenaje y la tapa impermeable en la placa inferior de la unidad exterior antes deinstalarla.Salida de drenajeSalida de aireEntrada de aire38VYX025-R600 mm90 mm125 mm115 mm32,5 mm mm37 mm201

Entrada de aireSalida de drenaje38VYX035-RSalida de aire

Piezas de Instalación Opcional Nombre de partes Tubería de refrigerante Lado líquido : ∅6,35 mm Lado de gas : ∅9,52 mm (38VYX025-R, 38VYX035-R) Material aislante de tuberías (espuma de polietileno de 6 mm de grosor) Masilla, cintas de PVC Ctdad. Cada uno

Cada uno Lugar de Instalación

• Un lugar que tenga espacios alrededor de la unidad exterior tal como se muestra en el diagrama

• Un lugar que pueda resistir el peso de la unidad exterior y que no permita el aumento del nivel de ruido y vibración

• Un lugar en donde el ruido de funcionamiento y el aire descargado no moleste a sus vecinos

• Un lugar que no sea expuesto al viento fuerte

• Un lugar libre de filtración de gases combustibles

• Un lugar que no bloquee un pasaje

• Cuando la unidad exterior tenga que instalarse en una posición elevada, cerciórese de asegurar las patas.

• Una longitud tolerable de la tubería de conexión es de hasta 10 m para 38VYX025-R y de 15 m para 38VYX035-R

• El nivel máximo de cabeza permisible es de 8 m para 38VYX025-R y de 10 m para 38VYX035-R

• Un lugar en donde el agua drenada no de lugar a ningún problemas Viento fuerte PRECAUCIÓN

1. Instale la unidad exterior sin que nada bloquee la descarga del aire.

2. Cuando la unidad exterior es instalada en un lugar expuesto

siempre al viento fuerte como una costa o en la parte superior de un edificio, asegure el funcionamiento normal del ventilador utilizando un conducto o una protección para el viento.

3. Especialmente en una zona de mucho viento, instale la unidad de

forma que se evite la admisión del viento.

4. La instalación en los siguientes emplazamientos puede resultar

problemática. No instale la unidad en los siguientes emplazamientos.

• Un lugar expuesto a aceite de máquinas

• Un lugar salino, como la costa

• Un emplazamiento expuesto a gas de sulfuro

• Un lugar donde se puedan generar con facilidad ondas de alta frecuencia, como por ejemplo, las producidas por un equipo de audio, soldadores y equipos médicos

Cinta de vinilo Aplíquela después de realizar una prueba de drenaje. Manguera de drenaje de extensión (No disponible, suministrado por el instalador) Manguera de drenaje de extensión (No disponible, suministrado por el instalador)

• Consulte la hoja de accesorios para ver en detalle los accesorios y las piezas de instalación. 38VYX025-R 38VYX035-R A 400 mm 600 mm B 45 mm 100 mmE - 3 Diámetro externo de Herramienta Herramientatubería de cobre R410A utilizada convencional utilizada6,35 0 a 0,5 1,0 a 1,59,52 0 a 0,5 1,0 a 1,5 Imperial (tuerca de tipo mariposa) PinzaTubería Apriete de la tubería

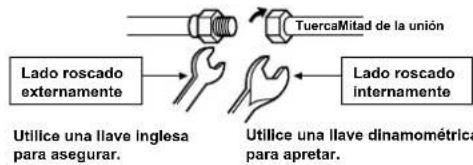

linee la tubería de conexión y apriete a fondo la tuerca con sus dedos. Luego apriete la tuerca con una Ilave de tuercas y una Ilave inglesa de torsión tal como se muestra en la figura. PRECAUCIÓN No aplique demasiada torsión. De otra manera, la tuerca podría quebrarse según las condiciones de instalación. Diámetro externo de tubería de cobre R410A6,35 1,5 a 2,09,52 1,5 a 2,0

(Unidad : N·m) Diámetro externo de tubería de cobre Tensamiento de torsión a par ∅6,35 mm 16 a 18 (1,6 a 1,8 kgf·m)∅9,52 mm 30 a 42 (3,0 a 4,2 kgf·m)Utilice una Ilave inglesapara asegurar.Utilice una Ilave dinamométricapara apretar.TuercaMitad de la uniónLado roscadointernamenteLado roscadoexternamente PRECAUCIÓN

• TENGA EN CUENTA LOS 4 PUNTOS ESENCIALES DE LA INSTALACIÓN TUBERÍAS. (1) Limpie el polvo y humedad (del interior de las tuberías de conexión). (2) Conexión tensa (entre las tuberías y la unidad). (3) Evacue el aire de las tuberías de conexión utilizando la BOMBA DE VACÍO. (4) Revise si hay fugas de gas (puntos conectados). Evacuación Una vez que la tubería se ha conectado a la unidad interior, puede realizar una purga de aire.

Evacue el aire de la tuberías de conexión y en la unidad interior utilizando la bomba al vacío. No utilice el refrigerante en la unidad exterior. Para los detalles, vea el manual de la bomba al vacío. Conexión de la Tubería Refrigerante Abocinado

1. Corte la tubería con un cortatubos para tubería.

2. Inserte una tuerca y abocine la tubería.

• Margen de proyección de ensanchamiento : A (Unidad : mm) Rigida (tipo embrague)

• Par de apriete de conexiones de tubería La presión de R410A supera a la de R22 (aprox. 1,6 veces). Por ello, conuna llave de ajuste dinamométrica, apriete firmemente las secciones de conexión de la tubería de ensanchamiento que conectan las unidades interior y exterior según el par de apriete especificado. Las conexiones incorrectas pueden causar no sólo pérdida de gas, sino una avería en el ciclo de refrigeración. Línea enrelieve Instalación de los conductos

1. Cómo instalar a los conductos.

Instale los conductos a lo largo de la línea en relieve en la unidad exterior.

2. Cómo reforzar la posición de los

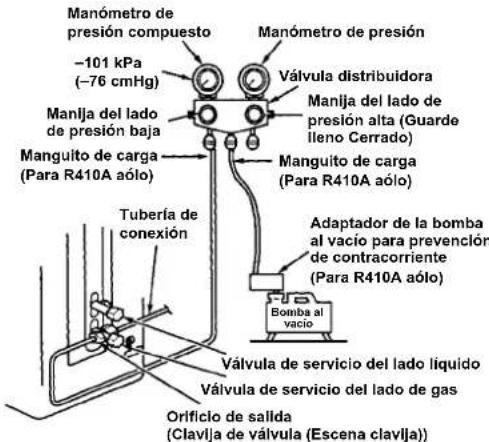

conductos. Coloque los bordes de los conductos en el sitio a una distancia de 85 mm de la línea en relieve. Uso de la bomba al vacío Cerciórese de utilizar una bomba de vacío con función de prevención de contracorriente para que el aceite interno de la bomba no retroceda a las tuberías del sistema aire acondicionado cuando la bomba se detenga. (Si se introduce aceite interno de la bomba de vacío en el sistema de aire acondicionado que utiliza R410A, puede producirse una avería en el ciclo de refrigeración.)

1. Conecte el manguito de carga de la válvula distribuidora al orificio de

salida de la válvula de servicio del lado de gas.

2. Conecte el manguito de carga al orificio de la bomba al vacío.

3. Abra completamente el mando lateral de baja presión de la válvula

distribuidora del manómetro.

4. Accione la bomba de vacío para iniciar la evacuación. Realice la

evacuación durante 15 minutos si la longitud de la tubería es de 20 metros. (15 minutos para 20 metros) (sobre la base de que la bomba tenga una capacidad de 27 litros por minuto) A continuación, confirme que la lectura compuesta del manómetro sea de –101 kPa (–76 cmHg).

5. Cierre el mando de la válvula lateral de baja presión del distribución

6. Abra completamente el vástago de válvula de las válvulas de servicio

7. Retire el manguito de carga del orificio de salida.

8. Cierre firmemente las tapas de las válvulas de servicio.

Oblicuidad Aspereza Deformación

Manómetro de presiónVálvula distribuidora–101 kPa(–76 cmHg)Manija del ladode presión bajaTubería deconexiónManómetro depresión compuestoBomba alvacíoManija del lado depresión alta (GuardeIleno Cerrado)Manguito de carga(Para R410A aólo)Manguito de carga(Para R410A aólo)Adaptador de la bombaal vacío para prevenciónde contracorriente(Para R410A aólo)Válvula de servicio del lado líquidoOrificio de salida(Clavija de válvula (Escena clavija))Válvula de servicio del lado de gasAbocardado en launidad exteriorAbocardado en launidad interiorE - 4

Es necesario utilizaruna llave hexagonal. Precauciones de uso de las válvulas de servicio

• Abra el vástago de la válvula completamente hacia fuera, pero sin avanzar más allá del retén.

• Apriete la tapa del vástago de la válvula con el par que se indica en la tabla siguiente: Conexión de Cables 1. Extraiga la cubierta de la válvula de la unidad exterior.2. Conecte el cable de conexión a los terminales tal como se identificancon sus respectivos números correspondientes en el bloque determinales de la unidad interior y exterior.3. Cuando conecte el cable de conexión al terminal de la unidad exterior, haga un bucle como se muestra en la ilustración del diagrama de instalación de la unidad interior del agua interior que viene a la unidadexterior.

4. Aísle los cables no utilizados (conductores) del agua proveniente de la

unidad exterior. Evite que estén en contacto con cualquier piezaeléctrica o de metal. Pelado del cable de conexión Lado de gas 30 a 42 N·m(∅9,52 mm) (3,0 a 4,2 kgf·m)Lado líquido 16 a 18 N·m(∅6,35 mm) (1,6 a 1,8 kgf·m)Orificio de salida9 a 10 N·m(0,9 a 1,0 kgf·m) OTROS PRECAUCIÓN

• Las conexiones del cableado incorrecto podrían causar que sequemen algunas de las piezas eléctricas.
• Asegúrese de seguir los códigos locales al conectar la unidad interior a la exterior (tamaño del cable, método de cableado, etc.).
• Cada cable deberá conectarse firmemente.• El fusible de instalación (25A) debe utilizarse como conducto desuministro de energía de esta unidad de aire acondicionado.• Si se lleva a cabo un cableado incorrecto o incompleto, puedecalcinarse o humear.• Disponga la toma de corriente exclusivamente para el uso de launidad de aire acondicionado.• Este producto puede conectarse a la corriente eléctrica.Conexión al cable fijo: Debe añadirse al cable fijo un interruptorque desconecte todos los polos y tenga una separación delcontacto de al menos 3 mm. NOTA : Cable de conexión
• Tipo de cable : Más de H07RN-F o 245 IEC66Modelo 38VYX025-R 38VYX035-R Fuente de alimentación 50/60 Hz, 220 – 240 V Monofásico Corriente máxima 8A 11AEnchufe hembra y valor 25A nominal de fusibleCable de alimentación H07RN-F o 245 IEC66 (1,5 mm o más) Comprobación de Fugas Compruebe los lugares para la unidad exterior. Tapa de las partes eléctricas Cubierta de válvula

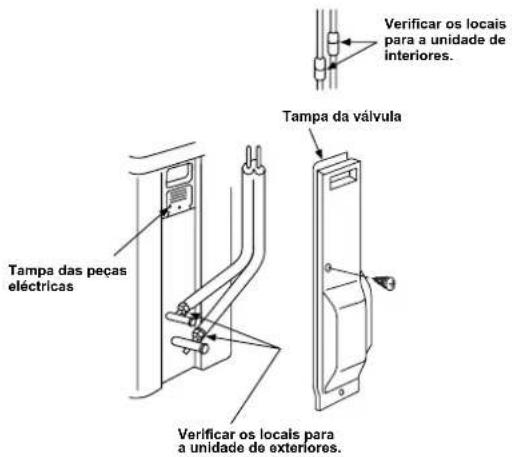

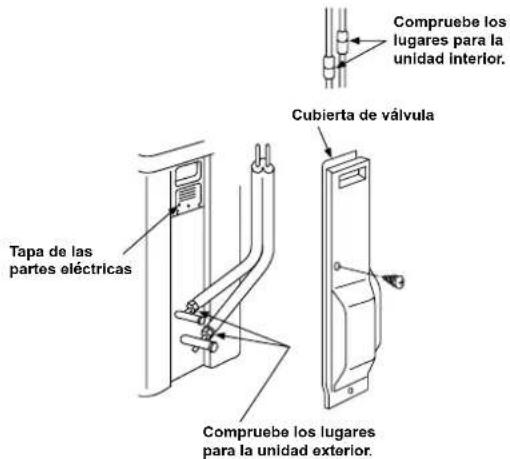

• Compruebe los escapes de gas con un detector de escapes o agua enjabonada en las conexiones con tuercas. Compruebe los lugares para la unidad interior.

Cable de conexión Línea de tierra

lados gasoso e líquido).
