BRUKSANVISNING 42ADF035 CARRIER
Plats för montering 2
Anslutning av köldmedierör 3
Vakuumsugning 3
Ledningsdragningar.... 4
ÖVRIGT
Kontrollera gasläckor.... 4
SISÄLLYSLUETTELO
VAROTOIMENPITEET 1
Asennuspaikka 2

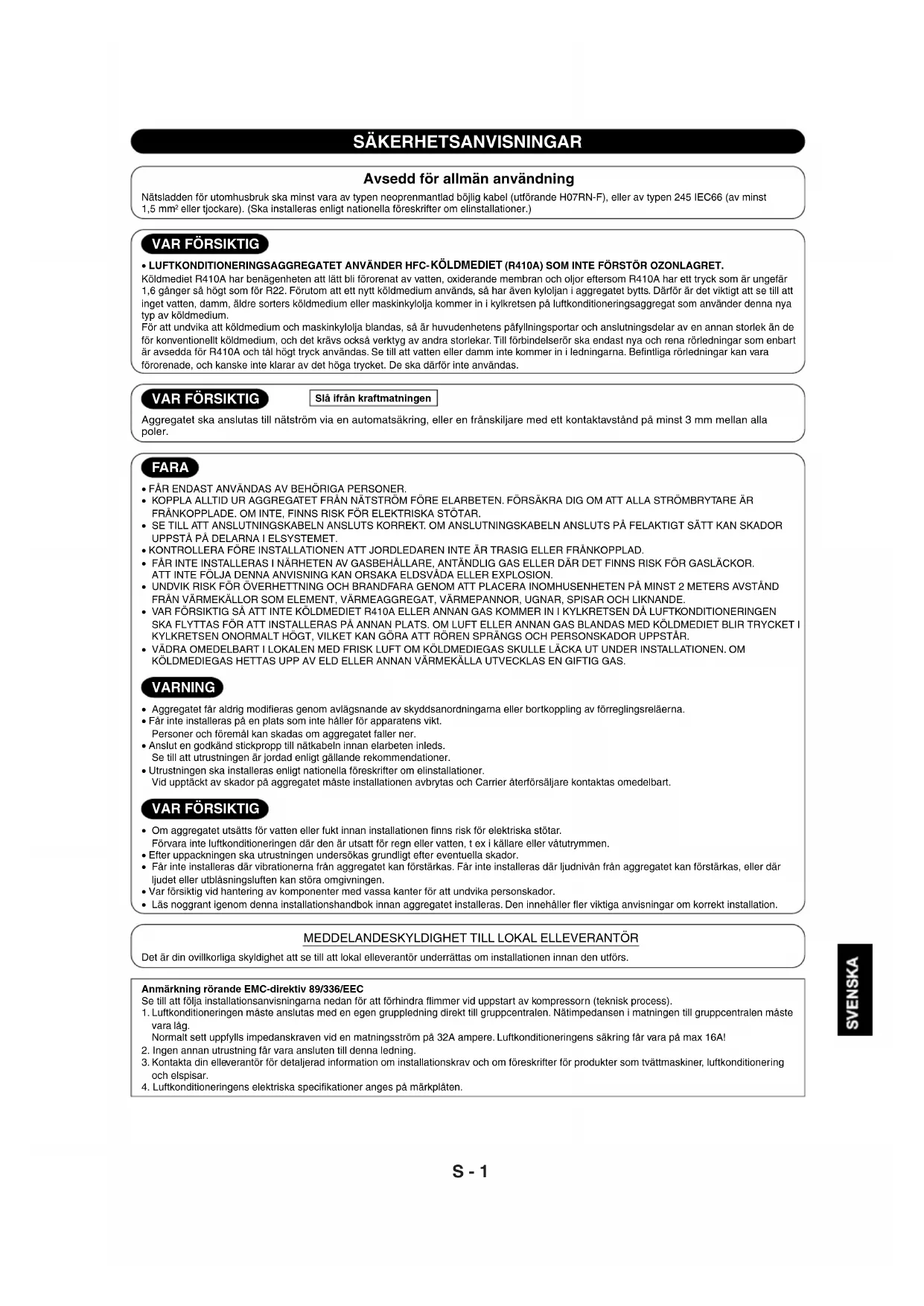

Avsedd för allmän användning
Nätsladden för utomhusbruk ska minst vara av typen neoprenmantlad böjlig kabel (utförande H07RN-F), eller av typen 245 IEC66 (av minst 1,5 mm² eller tjockare). (Ska installeras enligt nationella föreskrifter om elinstallationer.)
VAR FÖRSIKTIG
- LUFTKONDITIONERINGSAGGREGATET ANVÄNDER HFC-KÖLDMEDIET (R410A) SOM INTE FÖRSTÖR OZONLAGRET.
Köldmediet R410A har benägenheten att lätt bli förorenat av vatten, oxiderande membran och oljor eftersom R410A har ett tryck som är ungefär 1,6 gånger så högt som för R22. Förutom att ett nytt köldmedium används, så har även kyloljan i aggregatet bytts. Därför är det viktigt att se till att inget vatten, damm, äldre sorters köldmedium eller maskinkylolja kommer in i kylkretsen på luftkonditioneringsaggregat som använder denna nya typ av köldmedium. För att undvika att köldmedium och maskinkylolja blandas, så är huvudenhetens påfyllningsportar och anslutningsdelar av en annan storlek än de för konventionellt köldmedium, och det krävs också verktyg av andra storlekar. Till förbindelserör ska endast nya och rena rörledningar som enbart är avsedda för R410A och tål högt tryck användas. Se till att vatten eller damm inte kommer in i ledningarna. Befintliga rörledningar kan vara förorenade, och kanske inte klarar av det höga trycket. De ska därför inte användas.
VAR FÖRSIKTIG
Slå ifrån kraftmatningen
Aggregatet ska anslutas till nätström via en automatsäkring, eller en frånskiljare med ett kontaktavständ på minst 3 mm mellan alla poler.
FARA
• FÅR ENDAST ANVÄNDAS AV BEHÖRIGA PERSONER.
- KOPPLA ALLTID UR AGGREGATET FRÄN NÄTSTRÖM FÖRE ELARBETEN. FÖRSÄKRA DIG OM ATT ALLA STRÖMBRYTARE ÄR FRÄNKOPPLADE. OM INTE, FINNS RISK FÖR ELEKTRISKA STÖTAR.
- SE TILL ATT ANSLUTNINGSKABELN ANSLUTS KORREKT. OM ANSLUTNINGSKABELN ANSLUTS PÅ FELAKTIGT SÄTT KAN SKADOR UPPSTÅ PÅ DELARNA I ELSYSTEMET.
- KONTROLLERA FÖRE INSTALLATIONEN ATT JORDLEDAREN INTE ÄR TRASIG ELLER FRÄNKOPPLAD.
- FÄR INTE INSTALLERAS I NÄRHETEN AV GASBEHÅLLARE, ANTÄNDLIG GAS ELLER DÄR DET FINNS RISK FÖR GASLÄCKOR. ATT INTE FÖLJA DENNA ANVISNING KAN ORSAKA ELDSVÅDA ELLER EXPLOSION.
- UNDVIK RISK FÖR ÖVERHETTNING OCH BRANDFARA GENOM ATT PLACERA INOMHUSENHETEN PÅ MINST 2 METERS AVSTÅND FRÅN VÄRMEKÄLLOR SOM ELEMENT, VÄRMEAGGREGAT, VÄRMEPANNOR, UGNAR, SPISAR OCH LIKNANDE.
- VAR FÖRSIKTIG SÄ ATT INTE KÖLDMEDIET R410A ELLER ANNAN GAS KOMMER IN I KYLKRETSEN DÅ LUFTKONDITIONERINGEN SKA FLYTTAS FÖR ATT INSTALLERAS PÄ ANNAN PLATS. OM LUFT ELLER ANNAN GAS BLANDAS MED KÖLDMEDIET BLIR TRYCKET I KYLKRETSEN ONORMALT HÖGT, VILKET KAN GÖRA ATT RÖREN SPRÄNGS OCH PERSONSKADOR UPPSTÄR.
- VÄDRA OMEDELBART I LOKALEN MED FRISK LUFT OM KÖLDMEDIEGAS SKULLE LÄCKA UT UNDER INSTALLATIONEN. OM KÖLDMEDIEGAS HETTAS UPP AV ELD ELLER ANNAN VÄRMEKÄLLA UTVECKLAS EN GIFTIG GAS.
WARNING
- Aggregatet får aldrig modifieras genom avlägsnande av skyddsanordningarna eller bortkoppling av förreglingsreläerna.
- Får inte installeras på en plats som inte håller för apparatens vikt.
Personer och föremål kan skadas om aggregatet faller ner. - Anslut en godkänd stickpropp till nätkabeln innan elarbeten inleds.
Se till att utrustningen är jordad enligt gällande rekommendationer. - Utrustningen ska installeras enligt nationella föreskrifter om elinstallationer.
Vid upptäckt av skador på aggregatet måste installationen avbrytas och Carrier återförsäljare kontaktas omedelbart.
VAR FÖRSIKTIG
- Om aggregatet utsätts för vatten eller fukt innan installationen finns risk för elektriska stötar.
Förvara inte luftkonditioneringen där den är utsatt för regn eller vatten, t ex i källare eller våtutrymmen. - Efter uppackningen ska utrustningen undersökas grundligt efter eventuella skador.
- Får inte installeras där vibrationerna från aggregatet kan förstärkas. Får inte installeras där ljudnivån från aggregatet kan förstärkas, eller där ljudet eller utbläsningsluften kan störa omgivningen.
- Var försiktig vid hantering av komponenter med vassa kanter för att undvika personskador.
- Läs noggrant igenom denna installationshandbok innan aggregatet installeras. Den innehåller fler viktiga anvisningar om korrekt installation.
MEDDELANDESKYLDIGHET TILL LOKAL ELLEVERANTÖR
Det är din ovillkorliga skyldighet att se till att lokal elleverantör underrättas om installationen innan den utförs.
Anmärkning rörande EMC-direktiv 89/336/EEC
Se till att följa installationsanvisningarna nedan för att förhindra flimmer vid uppstart av kompressorn (teknisk process).
1. Luftkonditioneringen måste anslutas med en egen gruppledning direkt till gruppcentralen. Nätimpedansen i matningen till gruppcentralen måste vara låg.
Normalt sett uppfylls impedanskraven vid en matningsström på 32A ampere. Luftkonditioneringens säkring får vara på max 16A!
2. Ingen annan utrustning får vara ansluten till denna ledning.
3. Kontakta din elleverantör för detaljerad information om installationskrav och om föreskrifter för produkter som tvättmaskiner, luftkonditionering och elspisar.
4. Luftkonditioneringens elektriska specifikationer anges på märkplåten.
Valfria installationskomponenter
| Komponentnamn | Antal |
| KöldmedierörVätskesida : ∅6,35 mmGassida : ∅9,52 mm(38VYX025-R, 38VYX035-R) | En av varje |
| Rörisoleringsmaterial(polyetenskum, 6 mm tjockt) | 1 |
| Fyllnadsmassa, PVC-tejp | En av varje |
Fästskruvsarrangemang för utomhusenheten
- Fäst utomhusenheten med fästskruvar och muttrar om det är sannolikt att enheten kommer att utsättas för kraftig bläst.
- Använd ∅8 mm eller ∅10 mm ankarbultar och muttrar.
- Om det är önskvärt att dränera avfrostningsvattnet ska en dräneringsnippel (nr. Doch en vattentät käpa (nr.) Fästas vid utomhusenhetens bottenplatta innan den monteras.


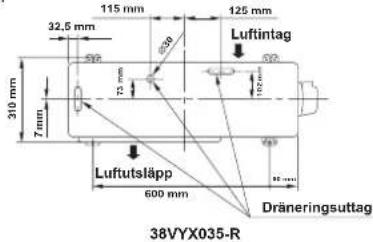

115 mm 125 mm 32,5 mm Luftiuntag 310 mm 7 mm 73 mm 600 mm Dräneringsuttag Lufututsläpp 38VYX035-RNotera :
- Mer information om tillbehörs- och installationskomponenterna finns på tillbehörsbladet.
| 38VYX025-R | 38VYX035-R | |
| A 400 mm | 600 mm | |
| B | 45 mm | 100 mm |


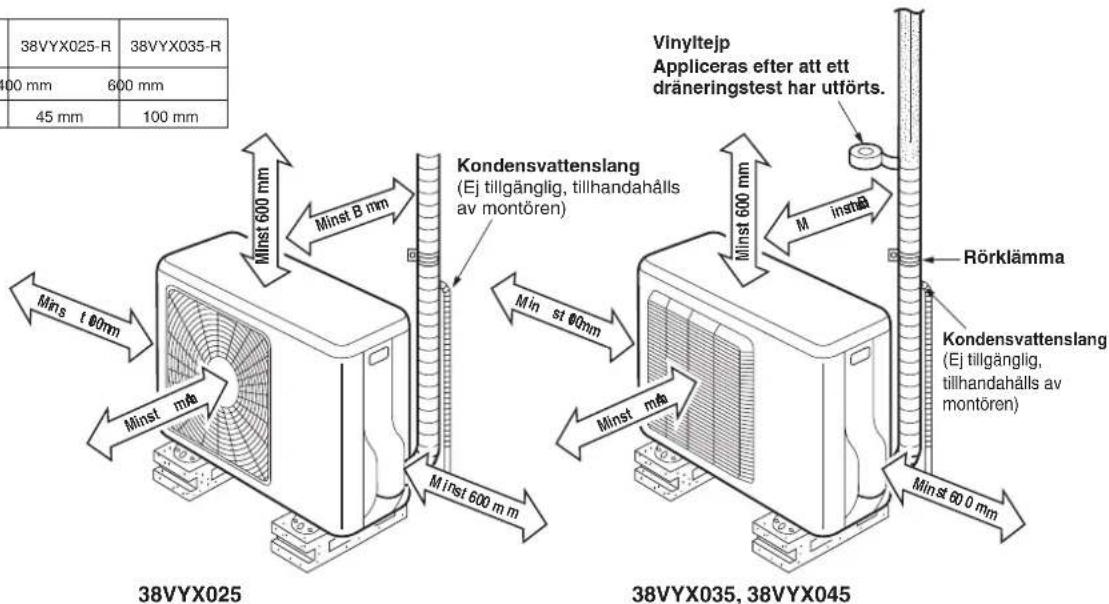

38VYX025-R 38VYX035-R 00 mm 600 mm 45 mm 100 mm Minst 600 mm Minst B mm Kondensvattenslang (Ej tillgänglig, tillhandahålls av montören) Minst st 600 mm Minst m#a 38VYX025 38VYX035, 38VYX045 Vinyltejp Appliceras efter att ett dräneringstest har utförts. Minst 600 mm M insta Rörklämma Kondensvattenslang (Ej tillgänglig, tillhandahålls av montören) Minst 600 mm Minst m#aPlats för montering
- En plats som medger de ytor kring inomhusenheten som visas i diagrammet.
- Platsen skall kunna bära upp utomhusenhetens vikt och ska inte förstärka ljudnivån och vibrationerna från enheten.
- Platsen ska även vara sådan att driftsljud och utblåsluft inte stör omgivningen.
- Platsen ska ej heller vara utsatt för kraftig blåst.
- Fär inte installeras i närheten av gasbehållare, antändlig gas eller där det finns risk för gasläckor.
- Se även till att enheten inte blockerar framkomligheten där den står.
- Om utomhusenheten ska installeras upphöjd från mark-/golvnivån, se då till att dess fötter är ordentligt fastsatta.
- Tillåten längd för anslutningsröret är upp till 10 m för 38VYX025-R och 15 m för 38VYX035-R.
- Tillåten höjd är upp till 8 m för 38VYX025-R, och 10 m för 38VYX035-R.
- Se till att platsen är sådan att dräneringsvattnet inte förorsakar några problem.
VAR FÖRSIKTIG
- Montera utomhusenheten så att det inte finns några hinder framför luftutblåset.
- Installera en trumma eller ett vindskydd för att säkerställa att fläkten kan arbeta normalt då utomhusenheten monteras där den alltid utsätts för kraftig blåst (t.ex. vid kusten eller en hög byggnad).
- Där det är extremt blåsigt ska enheten installeras så att vinden inte alls kommer åt den.
- Installation på följande platser kan medföra problem. Installera inte enheten på sådana platser.
• En plats full av maskinolja - Platser med riklig salthalt, t.ex. vid kusten
- Platser med sulfidångor
- Platser där vägor med hög frekvens kan förväntas, t.ex. i närheten av ljudutrustning, svetsmaskiner och medicinsk utrustning

Anslutning av köldmedierör
Flarekoppling
- Skär röret med en röravbitare.





- För in en flaremutter i röret och utför flarekopplingen.
- Mariginal för flarekopplingen : A (Enhet : mm)
| Yttre diam. för kopparrör verktyg | R410A verktyg | Konventionellt |
| 6,35 0 till 0,5 1,0 till 1,5 | ||
| 9,52 0 till 0,5 1,0 till 1,5 |

| Yttre diam. för kopparrör | R410A |
| 6,35 1,5 till 2,0 | |
| 9,52 1,5 till 2,0 |

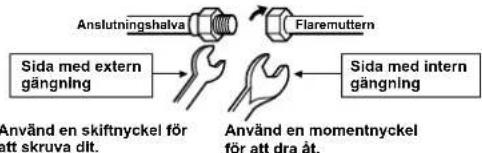

Skruva åt anslutningen
Rikta in mitten på anslutningsrören och dra åt flaremuttern så längt som möjligt med fingrarna. Dra därefter åt muttern med en skiftnyckel och skruvnyckel enligt bilden.
VAR FÖRSIKTIG
Anlägg inte för kraftigt vridmoment. Annars finns risk för att muttern brister.
(Enhet : N·m)
| Yttre diam. för kopparrör | Vridmoment |
| ∅6,35 mm | 16 till 18 (1,6 till 1,8 kgf·m) |
| ∅9,52 mm | 30 till 42 (3,0 till 4,2 kgf·m) |
- Vridmoment för flarekopplingen Driftstrycket för R410A är högre än för R22 (C:a 1,6 ggr.). Därför är det nödvändigt att dra åt de uppflänsade anslutningssektionerna (som ansluter inomhusenheten till utomhusenheten) till speciferat vridmoment. Felaktiga anslutningar orsakar inte bara gasläckor, utan skadar också köldmediekretsen.

- Så här formar du rören Forma rören längs med den präglade linjen på utomhusenheten.
- Så här ska rören positioneras Arrangera kanterna på rören så att de befinner sig på 85 mm avständ från den präglade linjen.

Vakuumsugning
Det går bra att genomföra avluftning direkt efter att rören har anslutits till inomhusenheten.
AVLUFTNING
Evakuera luften i anslutningsrören och inomhusenheten med hjälp av en vakuumpump. Använd inte köldmediet i utomhusenheten. Se vakuumpumpens användarhandbok för ytterligare information.

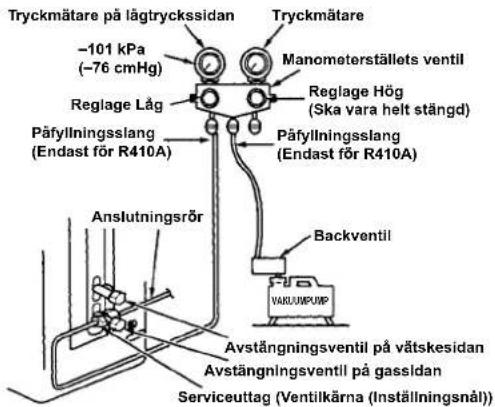

Hantering av vakuumpump
Se till att använda en vakuumpump med backventil, så att oljan inuti pumpen inte byter riktning och flödar in i luftkonditioneringens rör när pumpen stannar.
(Om oljan i vakuumpumpen tränger in i luftkonditioneringen som använder köldmediet R410A, kan det uppstå problem i köldmediekretsen.)
- Anslut påfyllningsslangen från manometerstället, till avstängningsventilen på gassidan.
- Anslut påfyllningsslangen till kopplingen på vakuumpumpen.
- Ställ reglaget på lågtryckssidan för ventilen på manometerstället till fullständigt öppet läge.
- Sätt igång vakuumpumpen för att börja avluftningen. Om rörledningarnas längd är 20 meter ska evakueringen pågå i cirka 15 minuter. (15 minuter för 20 meter) (med en antagen pumpkapacitet på 27 liter per minut.) Bekräfta därefter att tryckvärdet är -101 kPa (-76 cmHg).
- Stäng ventilreglaget på lägtryckssidan för manometerstället.
- Ställ ventilskaftet i avstängningsventilerna för såväl gas- som vätskesidan, på fullständigt öppet läge.
- Ta bort påfyllningsslangen från serviceuttaget.
8.Se till att ventilhattarna sitter ordentligt fast.
- IAKTTA ALLTID FÖLJANDE 4 PUNKTER VID RÖRARBETEN.
(1) Avlägsna damm och fukt (inuti anslutningsrören).
(2) Anslutningen ska vara tät (mellan rören och apparaten).
(3) Evakuera luften i anslutningsrören med VAKUUMPUMP.
(4) Kontrollera gasläckor (anslutningspunkter).
Säkerhetsföreskrifter vid hantering av avstängningsventiler
- Öppna ventilskaftet hela vägen ut men försök inte föra det förbi stopparen.
- Dra åt ventilskaftets hatt med det vridmoment som anges i följande tabell:
| Gassida 30 till 42 N·m(∅9,52 mm) (3,0 till 4,2 kgf·m) |
| Vätskesida 16 till 18 N·m(∅6,35 mm) (1,6 till 1,8 kgf·m) |
| Serviceuttag 9 till 10 N·m(0,9 till 1,0 kgf·m) |
- Ta bort ventilskyddet från utomhusenheten.
- Anslut anslutningskabeln till plintblocket så att specifikationerna på plintarna på inomhus- och utomhusenheten stämmer överens med varandra.
- Slå en ögla på anslutningskabeln till utomhusenhetens plintblock enligt installationsschemat för inomhus- och utomhusenhelen, för att förhindra att det kommer in vatten i utomhusenheten.
- Isolera de oanvända kablarna (ledarna) så att inget vatten tränger in i utomhusenheten. Dra dem så att de inte rör vid några strömförande delar eller metalldelar.
Längd på kabelns avskalade del
Plintblock

| Modell 38VYX025-R 38VYX035-R | ||
| Strömkälla | 50/60 Hz, 220 – 240 V Enfas | |
| Maximal belastningsström | 8 | A |
| Märkvärden för kontaktdosa och säkring | Kontakta Carrier AB | |
| Nätsladd H07RN-F eller 245 IEC66 (1,5 mm ^2 eller mer) | ||
VAR FÖRSIKTIG
- Felaktig ledningsdragning kan ge upphov till skadade och utbrända eldelar.
- Följ alltid lokala föreskrifter avseende kabeldragning, och i synnerhet avseende kabeln från inomhusenheten till utomhusenheten (kabelns storlek, dragningsmetod etc.).
- Alla kablar måste göras fast ordentligt.
- Denna säkring mäste installeras för huvudnätströmmen till luftkonditioneringsaggregatet.
- Felaktig eller ofullständig kabeldragning kommer att orsaka antändning eller rök.
- Vidta nödvändiga åtgärder för att förbereda strömförsörjningskällan för exklusiv användning med luftkonditioneringen.
- Denna produkt kan även anslutas till huvudnätström. Anslutning till nätspänning: Tillse fast installation via säkerhetsbrytare som bryter kontakten mellan alla poler, med ett kontaktavständ på minst 3 mm.
- Typ av ledningskabel : Över H07RN-F eller 245 IEC66
ÖVRIGT

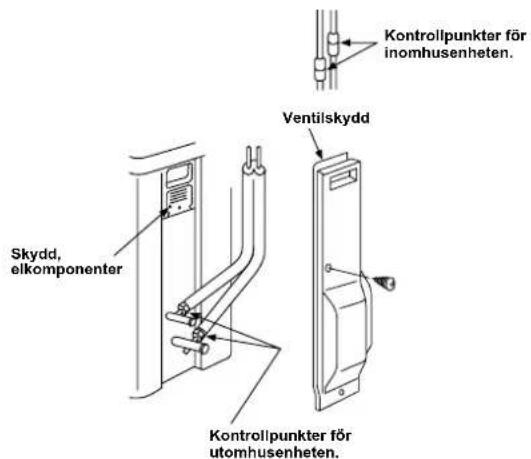

Kontrollera gasläckor
VAROTOIMENPITEET
S Tillverkaren förbehåller sig rätten till ändringar utan föregående meddelande.
