BRUKSANVISNING Remote controller CARRIER

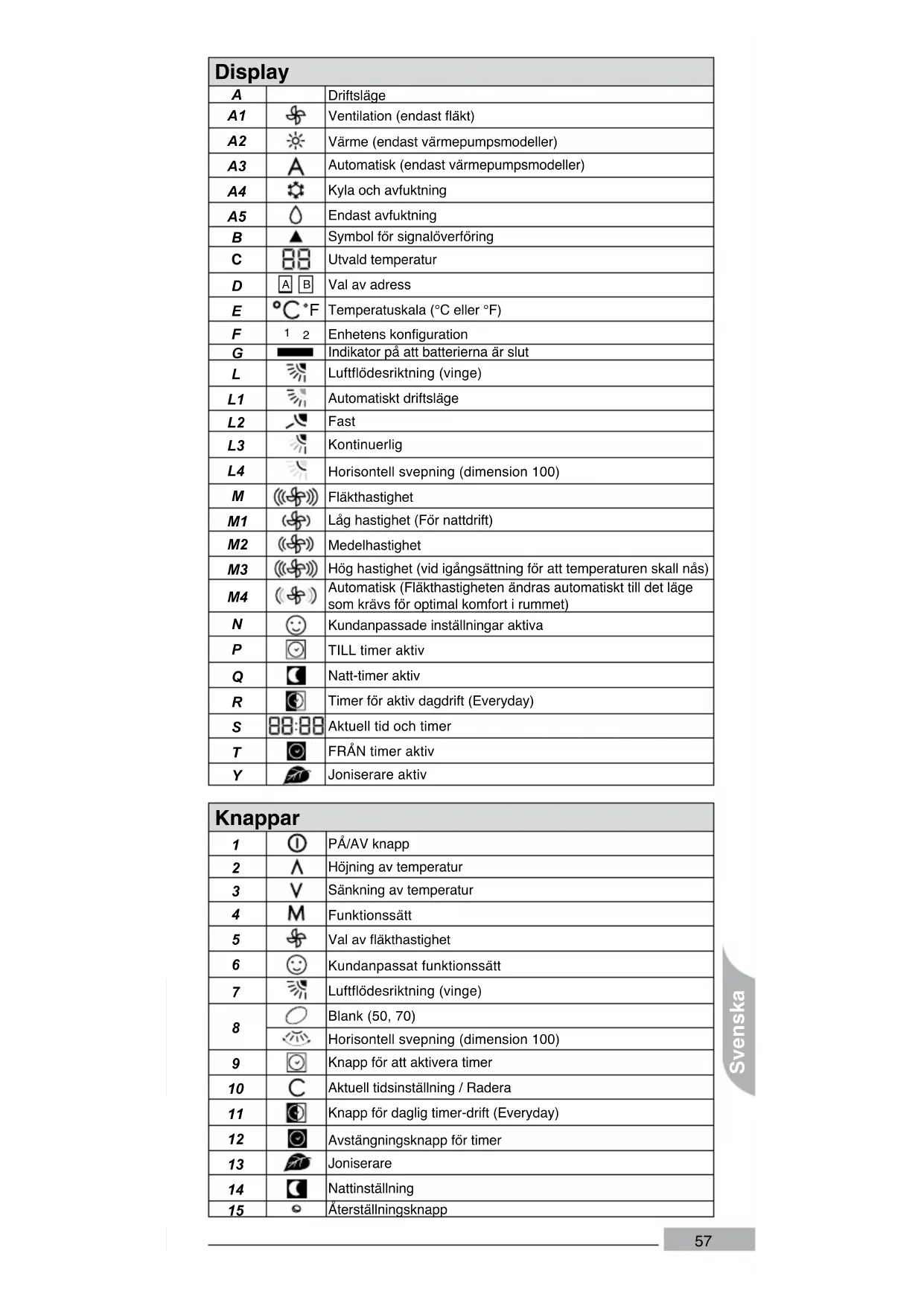

Driftsläge Ventilation (endast äkt) Värme (endast värmepumpsmodeller) Automatisk (endast värmepumpsmodeller) Kyla och avfuktning Endast avfuktning Symbol för signalöverföring Utvald temperatur

Enhetens konguration Indikator på att batterierna är slut Luftflödesriktning (vinge) Automatiskt driftsläge

Kontinuerlig Horisontell svepning (dimension 100) Fläkthastighet Låg hastighet (För nattdrift) Medelhastighet Hög hastighet (vid igångsättning för att temperaturen skall nås) Automatisk (Fläkthastigheten ändras automatiskt till det läge som krävs för optimal komfort i rummet) Kundanpassade inställningar aktiva TILL timer aktiv Natt-timer aktiv Timer för aktiv dagdrift (Everyday) Aktuell tid och timer FRÅN timer aktiv Joniserare aktiv Knappar

PÅ/AV knapp Höjning av temperatur Sänkning av temperatur Funktionssätt Val av äkthastighet Kundanpassat funktionssätt Luftflödesriktning (vinge) Blank (50, 70)Horisontell svepning (dimension 100) Knapp för att aktivera timer Aktuell tidsinställning / Radera Knapp för daglig timer-drift (Everyday) Avstängningsknapp för timer Joniserare Nattinställning Återställningsknapp Svenska59

Denna manual innehåller information om hur luftkonditioneringen används med den infraröda fjärrkontrollen. Se inomhusenhetens Installations- och underhållsmanual angående löpande underhåll och ytterligare användningsinformation. Det maximala driftsområdet för fjärrkontrollen är cirka 5 meter. Inga hinder i form av gardiner eller plantor får placeras mellan enheten och dess fjärrkontroll. Direkt solljus på mottagaren kan orsaka störningar på signalmottag- ningen. Fjärrkontrollen måste riktas direkt mot enhetens mottagare när önskad funktionsknapp trycks ned. Ett pip-ljud bekräftar att signalen mottagits. Symbolen [G] på displayen indikerar att batterierna är urladdade och måste bytas ut. Byte av batterier Fjärrkontrollen fungerar med två 1,5 volts ej uppladdningsbara alkaliska batterier (1.5 V, LR03x2). Använd inte begagnade batterier eller batterier av olika sort då detta kan orsaka driftsfel hos enheten. Medellivslängden hos batterierna är cirka 1 år. 1 ) Öppna batteriluckan på fjärrkontrollens baksida, genom att trycka på fliken i pilens riktning (se figur C). 2 ) Tag bort de gamla batterierna och sätt i nya. 3 ) Sätt tillbaka batteriluckan och tryck på den så att den stängs. 4 ) Återställ fjärrkontrollen genom att trycka på reset-knappen [15] med ett vasst föremål (se figur B). Notering: Om luftkonditioneringen inte svarar på fjärrkontrollen, upprepa momentet för batteribytet och tryck på reset-knappen [15] igen efter 5 sekunder. Allmän information Start/stopp

När enheten ej är i drift visar displayen endast aktuellt klockslag (skulle någon annan lampa lysa, stäng av fjärrkontrollen genom att trycka ned knapp [1].

Tryck åter ned [1] för att starta luftkonditioneringen. Alla förinställda funktioner lyser och aggregatet arbetar efter inställda värden.

Tryck ned knapp [1] för att stanna luftkonditioneringen. Samtliga indikationslampor på enheten försvinner och fjärrkontrollen visar endast aktuellt klockslag. Notera Enheten avger ett pip-ljud endast då signalerna mottagits på korrekt sätt. Om enheten ej stannar, sätt på fjärrkontrollen genom att trycka ned knapp [1] och återupprepa försöket. Om knapp [1] (start av luftkonditioneringen) trycks ned alltför snart efter ett stopp, startar inte kompressorn förrän efter 3/5 minuter beroende på det inbyggda skyddet mot för täta kompressorstarter. Svenska59

Ställa in aktuell tid 10 2 3 S

Tryck ned knapp [10] oavsett om fjärrkontrollen är på eller avstängd Ω i minst 5 sekunder. Siffran för aktuellt timslag [S] blinkar.

Tryck antingen på knappen [2] eller [3] för att ställa in önskat värde.

Tryck på knappen [10] för att bekräfta. Minutsiffrorna blinkar.

Tryck antingen på knappen [2] eller [3] för att ställa in önskat värde.

När aktuell tid är inställd, tryck ned knapp [10] för att bekräfta. Val av funktionssätt 4 A1 A2 A3 A4 A5 Tryck upprepade gånger på knappen [4] för att visa de tillgängliga funktionssätten i följd. De olika driftslägena visas enligt symbolerna nedan samtidigt som enheten avger ett pip-ljud som en bekräftelse på att signalen mottagits.

[A3] Automatiskt driftsläge (ställ in korrekt funktionssätt för önskad temperatur)

[A2] Värme (om sådan finns) Temperaturinställning 2 3 C E

Tryck på UPP- [2] eller NEDÅTKNAPPEN [3] för att höja eller sänka den tidigare inställda temperaturen. Notera Enheten bekräftar ändringen med hjälp av en pip-signal och temperaturen på displayen ändras. Temperaturen kan ställas in mellan 17°C (63°F) och 32°C (90°F) med intervall på 1 grad. I kylläge; om den valda temperaturen är högre än rumstemperaturen startar enheten ej. Detsamma gäller för värmeläge om den valda temperaturen är lägre än rumstemperaturen. Svenska61

Tryck på knappen för att starta kontinuerlig vänster och höger horisontell svängning.

Tryck på knappen för att stänga av horisontell svängning. Den vertikala vingen stannar i aktuellt läge. Notera Horisontell svepning kan kombineras med luftflödesriktning [7]. Kundanpassning (my Comfort) 6 2 3 4 5 7 13 N Spara önskade funktionsparametrar för enheten så att de kan användas senare. Enheten kan vara antingen från- eller tillkopplad. 10 sekunder efter att ingen knapp har tryckt ned, stannar proceduren och fjärrkontrollens display visar dess ursprungliga visning. Luftflödesriktning 7 L1 L2 L3 För att förbättra luftdistributionen i rummet kan tilluftsgallrets läge varieras.

Tryck ned knapp [7] flera gånger för att välja en av de positioner som visas nedan.

Automatisk [L1 blinkar] - Automatisk drift. Tilluftsgallret ställs in enligt den förinställda positionen, vilken varierar beroende på driftsläge.

Fast [L2 fast sken] - 6 möjliga positioner kan väljas. Tilluftsgallret kan ställas in i sex olika flödesriktningar.

Kontinuerlig [L3 svängande] - Swing-funktion. Tilluftsgallret rör sig kontinuerligt upp och ned för att förbättra luftdistributionen i rummet. Välja fläkthastighet 5 M1 M2 M3 M4 Luftflödets intensitet kan justeras för att optimera luftfördelningen i rummet.

[M1] Låg hastighet (För nattdrift)

[M3] Hög hastighet (vid igångsättning för att temperaturen skall nås)

[M4] Automatisk (Fläkthastigheten ändras automatiskt till det läge som krävs för optimal komfort i rummet) Svenska61

Drift med timer 9 2 3 4 5 7 10 P Programmera önskad starttid och funktionsparametrar för enheten. Enheten kan vara antingen från- eller tillkopplad. Om enheten är tillkopplad kan endast starttid väljas. Enheten fungerar med de inställningar som visas på displayen. 10 sekunder efter att ingen knapp har tryckt ned, stannar proceduren och fjärrkontrollens display visar dess ursprungliga visning.

Tryck på knappen [9]. Symbolen [N] och timmen börjat blinka på displayen.

Välja tid. Ställ in timmarna med knapparna [2] och [3]. Bekräfta genom att trycka på [9], minuterna börjar att blinka. Ställ in minuterna med knapparna [2] och [3]. Bekräfta önskad tid genom att trycka på [9]. Symbolen för funktionssätt [A] börjar att blinka.

Välja funktionssätt. Välj funktionssätt för enheten genom att trycka på knappen [4] (se Välja funktionssätt). Bekräfta önskat funktionssätt genom att trycka på [9]. Temperaturen [C] börjar att blinka.

Tryck ned knappen [6] och håll den nedtryckt i 5 sekunder. Startsymbolen [N] blinkar på displayen.

Välja funktionssätt. Välj funktionssätt för enheten genom att trycka på knappen [4] (se Välja funktionssätt). Bekräfta önskat funktionssätt genom att trycka på [6]. Temperaturen [C] börjar att blinka.

C Välja temperatur. Ställ in önskad temperatur med UPPÅT- [2] och NEDÅTKNAPPARNA [3]. Bekräfta temperaturen genom att trycka på [6]. Fläkthastigheten [M] börjar att blinka.

Välja fläkthastighet. Välj fläkthastighet med knappen [5] (se avsnittet Fläkthastighet). Bekräfta genom att trycka på [6]. Luftflödesriktning [L] börjar att blinka.

Välja luftflöde. Välj luftflödets riktning med knappen [7] (se avsnittet Luftflöde). Bekräfta genom att trycka på [6]. Kundanpassningssymbolen [N] slutar att blinka.

Tryck ned knappen [6] för att aktivera kundanpassningsfunktionen. Symbolen [E] som visas signalerar aktiveringen av den dagliga timern. Notera För att ändra parametern, upprepa proceduren från steg 1. För att deaktivera kundanpassningen, tryck på någon av följande knappar: [2],[3],[4],[5],[13]. Svenska63

Att stänga av timer-funktionen (OFF) 12 2 3 10 T Programmera enhetens avstängningstid. Enheten kan vara antingen från- eller tillkopplad. 10 sekunder efter att ingen knapp har tryckt ned, stannar proceduren och fjärrkontrollens display visar dess ursprungliga visning.

Tryck på knappen [12]. Symbolen [T] och timmen börjat blinka på displayen.

Välja tid. Ställ in timmarna med knapparna [2] och [3]. Bekräfta genom att trycka på [9], minuterna börjar att blinka. Ställ in minuterna med knapparna [2] och [3]. Bekräfta önskad tid genom att trycka på [10]. Symbolen timer FRÅN [T] slutar att blinka. Notera För att radera timerinställningen, tryck på knappen [12] och sedan på knappen [10]. Timer för daglig drift (DAILY) 11 R Inställningen av timer TILL och FRÅN kommer sedan att upprepas varje dag. Enheten kan vara antingen från- eller tillkopplad.

Tryck ned knappen [11] för att aktivera funktionen för daglig timer. Symbolen [R] som visas signalerar aktiveringen av den dagliga timern.

C Välja temperatur. Ställ in önskad temperatur med UPPÅT- [2] och NEDÅTKNAPPARNA [3]. Bekräfta temperaturen genom att trycka på [9]. Fläkthastigheten [M] börjar att blinka.

Välja fläkthastighet. Välj fläkthastighet med knappen [5] (se avsnittet Fläkthastighet). Bekräfta genom att trycka på [9]. Luftflödesriktning [L] börjar att blinka.

Välja luftflöde. Välj luftflödets riktning med knappen [7] (se avsnittet Luftflöde). Bekräfta genom att trycka på [9]. Symbolen timer TILL [P] slutar att blinka. Notera Under denna procedur kan du trycka på [10] för att gå tillbaka och radera inmatade parametrar. För att radera timerinställningen, tryck på knappen [9] och sedan på knappen [10]. När timerfunktionen TILL fungerar, känner enheten av lufttemperaturen i rummet 1 timme innan starten. Starten av enheten kan fördröjas med från 1 till 40 minuter, beroende på temperaturskillnaden mellan rummet och vald temperatur. Svenska63

Med fjärrkontrollen i läge ON, tryck på knappen [13] för att aktivera joniseringsfunktionen. Symbolen [Y] visas.

Tryck på knappen [13] för att deaktivera joniseringsfunktionen. Symbolen [Y] försvinner. Nattdrift 14 2 3 Q Programmera tiden innan enheten stängs av automatiskt. Enheten måste vara tillkopplad. 10 sekunder efter att ingen knapp har tryckt ned, stannar proceduren och fjärrkontrollens display visar dess ursprungliga visning.

Tryck på knappen [14]. Symbolen [Q] börjar att blinka på displayen. Tidsangivelsen ändras till “1 hr”.

Ställ in nedräkningstiden med knapparna [2] och [3]. Tiden som visas ökar eller minskar timme för timme upp till max. 9 timmar. Bekräfta önskad tid genom att trycka på [14]. Symbolen för sovtimer [Q] slutar att blinka. Notera När nattdriftens timer är inställd reglerar enheten rummets temperatur och optimerar temperaturkomforten hela natten. Den inställda temperaturen ändrar sig på följande sätt: Endast kyla eller avfuktning Inställd tid +0.5°C+0.5°C+0.5°C+0.5°C°C30 70 110 150-1°C°C30 90 150-1°C-1°C +0.5°C+0.5°C+0.5°C+0.5°C°C30 70 110 150-1°C°C30 90 150-1°C-1°C Svenska INSTÄLLD TEMP.INSTÄLLD TEMP.INSTÄLLD TIDINSTÄLLD TIDTID (MIN)TID (MIN)65
