KÄYTTÖOHJE Remote controller CARRIER

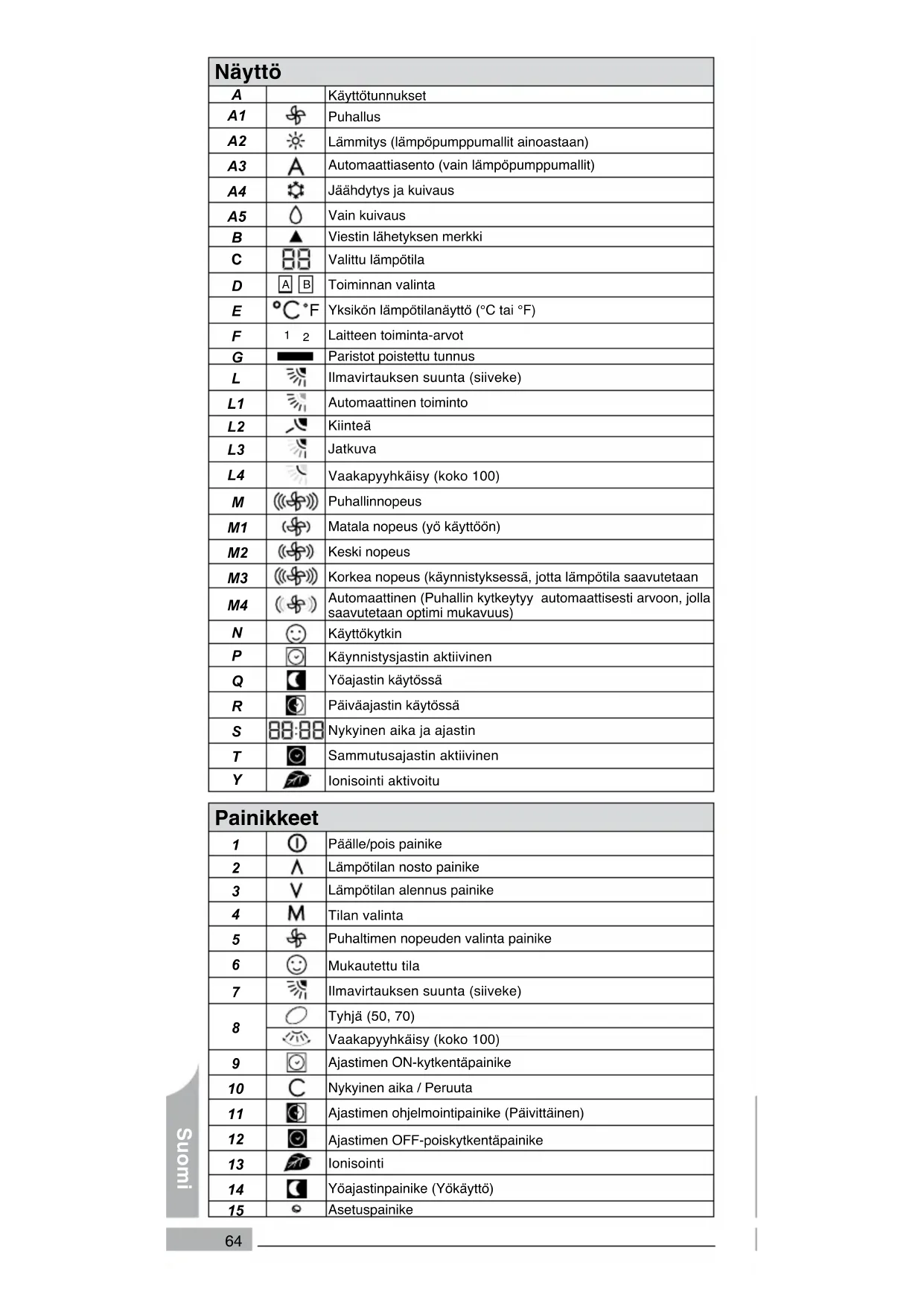

Käyttötunnukset Puhallus Lämmitys (lämpöpumppumallit ainoastaan) Automaattiasento (vain lämpöpumppumallit) Jäähdytys ja kuivaus Vain kuivaus Viestin lähetyksen merkki Valittu lämpötila

Yksikön lämpötilanäyttö (°C tai °F)

Laitteen toiminta-arvot Paristot poistettu tunnus Ilmavirtauksen suunta (siiveke) Automaattinen toiminto Kiinteä Jatkuva Vaakapyyhkäisy (koko 100) Puhallinnopeus Matala nopeus (yö käyttöön) Keski nopeus Korkea nopeus (käynnistyksessä, jotta lämpötila saavutetaan Automaattinen (Puhallin kytkeytyy automaattisesti arvoon, jolla saavutetaan optimi mukavuus) Käyttökytkin Käynnistysjastin aktiivinen Yöajastin käytössä Päiväajastin käytössä Nykyinen aika ja ajastin Sammutusajastin aktiivinen Ionisointi aktivoitu Painikkeet

Päälle/pois painike Lämpötilan nosto painike Lämpötilan alennus painike Tilan valinta Puhaltimen nopeuden valinta painike Mukautettu tila Ilmavirtauksen suunta (siiveke) Tyhjä (50, 70)Vaakapyyhkäisy (koko 100) Ajastimen ON-kytkentäpainike Nykyinen aika / Peruuta Ajastimen ohjelmointipainike (Päivittäinen) Ajastimen OFF-poiskytkentäpainike Ionisointi Yöajastinpainike (Yökäyttö) Asetuspainike Suomi65

Tämä ohjekirja sisältää ilmastointilaitteen ja infrapuna-etäohjaimen käyttöohjeet. Lisätietoa sisäyksikön huoltamisesta ja käyttämisestä löytyy Asennus-, käyttö- ja huolto-ohjekirjasta. Etäisohjaimen maksimi toimintaetäisyys on noin 5 metriä. Yksikön ja ohjaimen välillä ei saa olla esteitä, kuten verhoja tai kasveja. Suora auringonvalo yksikön signaalin vastaanottajaan saattaa haitata signaalin vastaanottoa. Ohjain pitää suunnata suoraan yksikön vastaanottajaa kohden kun halutun toiminnon näppäintä on painettu. Yksikkö ilmoittaa äänimerkillä (beep) että on vastaanottanut lähetetyn viestin. Jos näytössä näkyy symboli [G] paristot ovat lopussa ja ne on vaihdettava. Paristojen vaihtaminen Etäohjain toimii kahdella 1,5 V:n alkaliparistolla (ei uudelleenladattava) (1.5 V, LR03x2). Älä käytä muita paristoja, sillä ne voivat vahingoittaa yksikköä. Paristot kestävät normaalissa käytössä noin vuoden. 1 ) Avaa etäohjaimen takana oleva paristotilan kansi painamalla kielekettä nuolen suuntaan (katso kuva C). 2 ) Poista käytetyt paristot ja vaihda ne uusiin. 3 ) Aseta kansi takaisin ja työnnä se kiinni. 4 ) Nollaa etäohjain painamalla reset-painiketta [15] terävällä esineellä(katso kuva B). Huomio: Jos ilmastointilaite ei reagoi etäohjaimeen, asenna paristot uudelleen ja paina reset-painiketta [15] uudelleen 5 sekunnin kuluttua. Yleistä Käynnistys / pysäytys

Kun koje ei ole toiminnassa, ohjaimen näytössä näkyy vain kellon aika (jos näytössä on muita merkkivaloja, sammuta ohjain painamalla [1] painiketta).

Käynnistääksesi ilmastointikojeen paina [1] painiketta. Kaikki valitut ja mugissa olevat toiminnot syttyvät ja ilmestyvät näyttöön; koje käy valituilla toiminnoilla.

Paina [1] painiketta pysäyttääksesi kojeen. Kaikki kojeen valot sammuvat ja säätimessä näkyy vain aika. Huom! Koje ilmoittaa ”beep” kun viesti on oikein vastaanotettu. Mikäli koje ei pysähdy laita säädin päälle (painamalla [1] painiketta) ja toista. Jos painiketta [1] (kojeen käynnistys) on painettu liian pian kojeen pysähtymisestä, kompressori ei käynnisty 3/5:een minuuttiin käynnistystiheyden ajastimen toiminnan vuoksi. Suomi67

Nykyisen ajan asettaminen 10 2 3 S

Kaukosäätimen ollessa päällä tai pois päältä paina painiketta [10] vähintään 5 sekunnin ajan. Nykyisten tuntien symboli [S] vilkkuu.

Vahvista painamalla painiketta [10]. Tämän jälkeen minuutit vilkkuvat.

Kun kelloaika on aseteltu, paina painiketta [10] vahvistaaksesi asetuksen. Toimintatilan valitseminen 4 A1 A2 A3 A4 A5 Käytettävissä olevat tilat voidaan valita painamalla toistuvasti painiketta [4]. Valintatoiminnat on esitetty seuraavissa,samalla kun laite hyväksyy toiminnan vastaanotetuksi kuuluvalla piip-äänellä.

[A3] Automaattinen toiminto (aseta oikea tila haluttua lämpötilaa varten)

[A4] Jäähdytys kuivauksella

[A2] Lämmitys (jos käytettävissä) Halutun lämpötilan asetus 2 3 C E

Aiemmin asetettua lämpötilaa voidaan nostaa tai laskea painamalla painikkeita YLÖS [2] ja ALAS [3] . Huom! Yksikkö hyväksyy viestin vastaanotetuksi beep äänellä ja lämpötilan asetusarvo näytösssä muuttuu samaksi. Lämpötila voidaan asettaa 17°C (63°F) ja 32°C (90°F) välillä yhden asteen välein. Yksikkö ei käynnisty jäähdytystoiminnossa, jos lämpötila valitaan korkeammaksi kuin huoneen lämpötila; tämä sama koskee myös lämmitystoimintoa, jos valittu lämpötila on alhaisempi kuin huoneen lämpötila. Suomi67

Käynnistä jatkuva vasen ja oikea vaakakääntö painiketta painamalla.

Pysäytä vaakakääntö painiketta painamalla. Pystysiiveke pysähtyy nykyiseen asentoonsa. Huom! Vaakapyyhkäisy voidaan yhdistää ilmanvirtauksen suunnan [7] kanssa. Mukauttaminen (myComfort) 6 2 3 4 5 7 13 N Yksikön halutut toimintaparametrit voidaan tallentaa muistiin, jolloin ne voidaan palauttaa milloin tahansa. Yksikkö voi olla joko sammutettuna tai toiminnassa. Kun mitään painiketta ei paineta 10 sekunnin aikana, toimenpide pysähtyy ja etäohjaimen näyttö palautuu alkuperäiseen tilaan. Ilmavirtauksen suunta 7 L1 L2 L3 Ilman puhalluksen suunta voidaan säätää parhaan mahdollisen ilmanjaon saavuttamiseksi.

Painamalla painiketta [7] toistuvasti valitaan jokin seuraavista vaihtoehdoista

Automaattinen [L1 vilkkuu] - Ilman suunteussäleikkö suunnataan toimintatavan mukaan.

Kiinteä [L2 palaa kiinteästi] - Voit valita 6 vaihtoehdosta. Säleikkö voidaan asettaa 6 eri puhallussuuntaan.

Jatkuva [L3 vaihtelee] - Saleikkö heilahtelee ylös ja alas. “TwinSwing” takaa aina ilman hyvän ja tasaisen jakautumisen huoneesssa. Puhallusnopeuden valinta 5 M1 M2 M3 M4 Ilmavirtauksen voimakkuutta voidaan säätää ilman jakelun optimoimiseksi huoneessa.

[M1] Matala nopeus (yö käyttöön)

[M3] Korkea nopeus (käynnistyksessä, jotta lämpötila saavutetaan

[M4] Automaattinen (Puhallin kytkeytyy automaattisesti arvoon, jolla saavutetaan optimi mukavuus) Suomi69

ON – ajastimen käynnistys 9 2 3 4 5 7 10 P Ohjelmoi käynnistysaika ja yksikön halutut toimintaparametrit. Yksikkö voi olla joko sammutettuna tai toiminnassa. Jos yksikkö on päällä, valittavissa on ainoastaan käynnistysaika. Yksikkö toimii näytössä näkyvillä valinnoilla. Kun mitään painiketta ei paineta 10 sekunnin aikana, toimenpide pysähtyy ja etäohjaimen näyttö palautuu alkuperäiseen tilaan.

Paina painiketta [9]. Symboli [N] ja tunnit alkavat vilkkua näytössä.

Ajan valinta Aseta tunnit painikkeilla [2] ja [3]. Vahvista painamalla painiketta [9]. Minuutit alkavat vilkkua. Aseta minuutit painikkeilla [2] ja [3]. Vahvista haluttu aika painamalla painiketta [9]. Tilan symboli [A] alkaa vilkkua.

Toimintatilan valinta Valitse yksikön toimintatila painikkeella [4] (ks. kohta Toimintatilan valitseminen). Vahvista haluttu tila painamalla painiketta [9]. Näytössä näkyvä lämpötila [C] alkaa vilkkua.

Paina painiketta [6] ja pidä se painettuna 5 sekunnin ajan. Symboli [N] alkaa vilkkua näytössä.

Toimintatilan valinta Valitse yksikön toimintatila painikkeella [4] (ks. kohta Toimintatilan valitseminen). Vahvista haluttu tila painamalla painiketta [6]. Näytössä näkyvä lämpötila [C] alkaa vilkkua.

Lämpötilan valinta Aseta haluttu lämpötila YLÖS-[2] ja ALAS [3]-painikkeilla. Vahvista lämpötila painamalla painiketta [6]. Puhaltimen nopeus [M] alkaa vilkkua.

Puhaltimen nopeuden valinta. Valitse puhaltimen nopeus painikkeella [5] (ks. Puhaltimen nopeus). Vahvista painamalla painiketta [6]. Ilmavirtauksen suunta [L] alkaa vilkkua.

Ilmavirtauksen valinta Valitse ilmavirtauksen suunta painikkeella [7] (ks. Ilmavirtauksen valitseminen). Vahvista painamalla painiketta [6]. Mukautustoiminnon symboli [N] lakkaa vilkkumasta.

Aktivoi mukautustoiminto painamalla painiketta [6]. Näytössä näkyvä symboli [E] osoittaa, että päivittäinen ajastin on aktivoitu. Huom! Jos parametri halutaan muuttaa, toista vaiheet kohdasta 1 alkaen. Mukautustoiminto kytketään pois päältä painamalla jotakin seuraavista painikkeista: [2],[3],[4],[5],[13]. Suomi69

OFF -ajastimen poiskytkentä 12 2 3 10 T Ohjelmoi yksikön sammutusaika. Yksikkö voi olla joko sammutettuna tai toiminnassa. Kun mitään painiketta ei paineta 10 sekunnin aikana, toimenpide pysähtyy ja etäohjaimen näyttö palautuu alkuperäiseen tilaan.

Paina painiketta [12]. Symboli [T] ja tunnit alkavat vilkkua näytössä.

Ajan valinta Aseta tunnit painikkeilla [2] ja [3]. Vahvista painamalla painiketta [9]. Minuutit alkavat vilkkua. Aseta minuutit painikkeilla [2] ja [3]. Vahvista haluttu aika painamalla painiketta [10]. Sammutusajastimen symboli [T] lakkaa vilkkumasta. Huom! Ajastimen asetus voidaan peruuttaa painamalla ensin painiketta [12] ja sen jälkeen painiketta [10]. DAILY-Päivittäinen aikaohjelma 11 R Käynnistys- ja sammutusajastimen tallennus muistiin toistetaan joka päivä. Yksikkö voi olla joko sammutettuna tai käynnissä.

Aktivoi päivittäisen ajastimen toiminta painamalla painiketta [11]. Symboli [R] syttyy näytössä päivittäisen ajastimen aktivoinnin merkiksi.

Lämpötilan valinta Aseta haluttu lämpötila YLÖS-[2] ja ALAS [3]-painikkeilla. Vahvista lämpötila painamalla painiketta [9]. Puhaltimen nopeus [M] alkaa vilkkua.

Puhaltimen nopeuden valinta. Valitse puhaltimen nopeus painikkeella [5] (ks. Puhaltimen nopeus). Vahvista painamalla painiketta [9]. Ilmavirtauksen suunta [L] alkaa vilkkua.

Ilmavirtauksen valinta Valitse ilmavirtauksen suunta painikkeella [7] (ks. Ilmavirtauksen valitseminen). Vahvista painamalla painiketta [9]. Käynnistysajastimen symboli [P] lakkaa vilkkumasta. Huom! Jos haluat palata takaisin ja peruuttaa asetetut parametrit, paina toimenpiteen aikana painiketta [10]. Ajastimen asetus voidaan peruuttaa painamalla ensin painiketta [9] ja sen jälkeen painiketta [10]. Käynnistysajastimen toiminnan aikana yksikkö tunnistaa huoneen lämpötilan 1 tuntia ennen yksikön käynnistämistä. Yksikön käynnistyminen saattaa viivästyä 0 – 40 minuuttia huoneen ja valitun lämpötilan välisestä erosta riippuen. Suomi71

Ionisointitoiminto 13 Y

Etäohjaimen ollessa päällä (ON), aktivoi ionisointitoiminto painamalla painiketta [13]. Näyttöön ilmestyy symboli [Y].

Ionisointitoiminto sammutetaan painamalla painiketta [13]. Symboli [Y] häviää näytöstä. YÖ-ajastimen ohjelmointi 14 2 3 Q Ohjelmoi aika, jonka jälkeen yksikkö sammutetaan automaattisesti. Yksikön on oltava käynnissä. Kun mitään painiketta ei paineta 10 sekunnin aikana, toimenpide pysähtyy ja etäohjaimen näyttö palautuu alkuperäiseen tilaan.

Paina painiketta [14]. Näytön symboli [Q] alkaa vilkkua. Ajan näytössä näkyy ”1 hr”.

Aseta sammutukseen jäljellä oleva aika painikkeilla [2] ja [3]. Näytössä näkyvä aika kasvaa tai vähenee vastaavasti yhdellä tunnilla korkeintaan yhdeksän tunnin ajan. Vahvista haluttu aika painamalla painiketta [14]. Sammutusajastimen symboli [Q] lakkaa vilkkumasta. Huom! Kun SLEEP-yöohjelma on asetettu,yksikkö säätää asetellun lämpötilan mukaan,jottei ole ylijäähdytystä ja ylilämmitystä toiminta-aikana. Asetuslämpötila muuttuu seuraavasti: Vain jäähdytys ja kuivaus Lämmitys SET TEMP.SET TIMETIME (MIN.) +0.5°C+0.5°C+0.5°C+0.5°C°C30 70 110 150-1°C°C30 90 150-1°C-1°C SET TEMP.SET TIMETIME (MIN.) +0.5°C +0.5°C +0.5°C +0.5°C
